• El fabricante declina cualquier responsabilidad debida a los daños provocados por una instalación incorrecta o no conforme con las reglas.

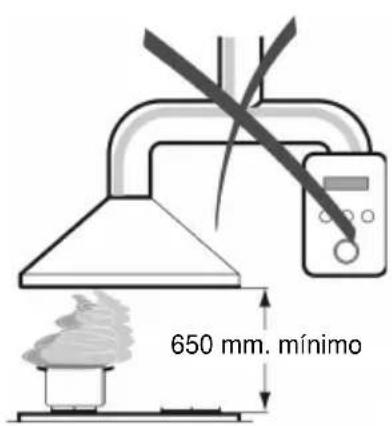

• La distancia mínima de seguridad entre la encimera y la campana debe ser de 650 mm.

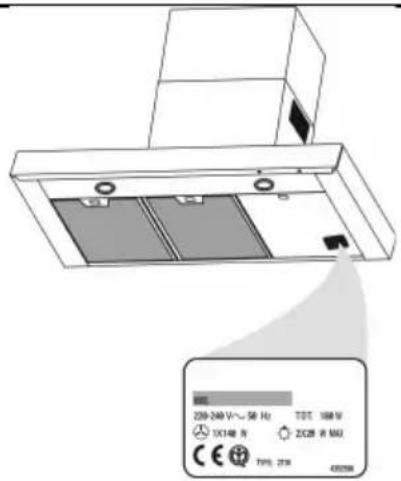

• Comprobar que la tensión de red corresponda a la indicada en la placa situada en el interior de la campana.
• Para los aparatos de 1^a clase asegurarse de que la instalación eléctrica doméstica posea una toma de tierra eficaz.
• Conectar la campana a la salida del aire de aspiración mediante un tubo de 120 mm de diámetro como mínimo. El recorrido del tubo debe ser lo más corto posible.
• No conectar la campana a tubos de descarga de humos producidos por combustión (calderas, chimeneas, etc.).
• En el caso que en la cocina se utilice de manera simultánea la campana y otros aparatos no eléctricos (por ejemplo aparatos de gas), debe existir un sistema de ventilación suficiente para todo el ambiente. Si la cocina no posee un orificio que comunique con el exterior, hay que realizarlo para garantizar el recambio del aire.

USO

• La campana ha sido concebida exclusivamente para un uso doméstico, para eliminar los olores de la cocina. No utilizarla de manera inadecuada.
• No dejar llamas libres de fuerte intensidad mientras la campana esté funcionando.
• Regular siempre las llamas de manera que éstas no sobresalgan lateralmente con respecto al fondo de las ollas.
• Controlar las freidoras durante su uso: el aceite muy caliente se puede inflamar.
• La campana no debe ser utilizada por niños o personas que no conozcan su uso correcto.

MANTENIMIENTO

• Antes de efectuar cualquier operación de mantenimiento, desenchufar la campana de la red eléctrica o apagar el interruptor general.
• Efectuar un mantenimiento escrupuloso e inmediato de los filtros, según los intervalos de tiempo aconsejados.
• Para limpiar las superficies de la campana es suficiente utilizar un trapo mojado y detergente líquido neutro.

Z39-240 V～58 Hz TDT 168 M 1X148 N ZC28 R MAX CE TNTL ZTR 4000W

650 mm. mínimo

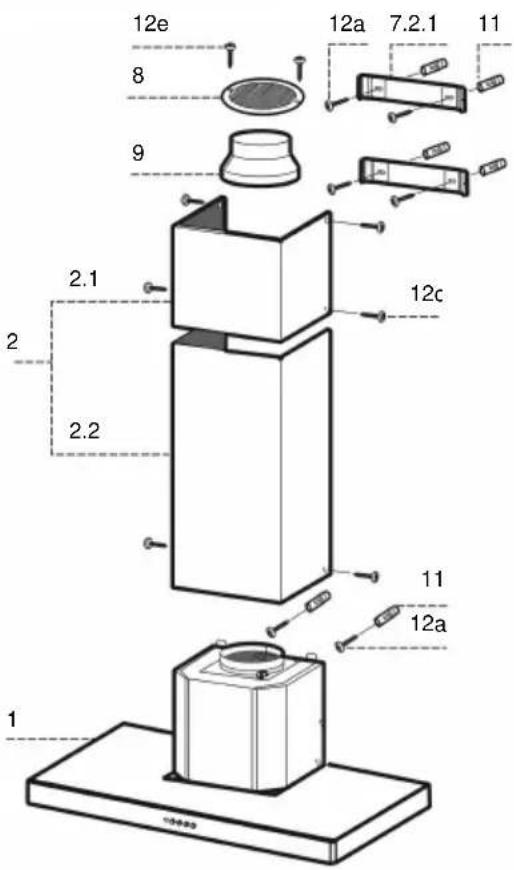

Ref. Cant. Componentes del Producto

1 1 Cuerpo Campana dotado con: mandos, luz, filtros
2 1 Chimenea telescópica formada por:
2.1 1 Chimenea superior
2.2 1 Chimenea inferior
8 1 Rejilla de dirección de salida del aire ø 125 mm.
9 1 Brida de reducción ø 150-120 mm.

Ref. Cant. Componentes de Instalación

7.2.1 2 Bridas de fijación chimenea superior

11 6 Tacos ø 8
12a 6 Tornillos 4,2 x 44,4
12c 6 Tornillos 2,9 x 9,5
12e 2 Tornillos 2,9 x 12,7

Cant. Documentación

1 Manual de instrucciones

12e 8 9 12a 7.2.1 11 2.1 2 2.2 12c 11 12a 1

Taladrado pared y fijación de las bridas

7.2.1 11 12a 116 116 350 X 1-2 650 Mín

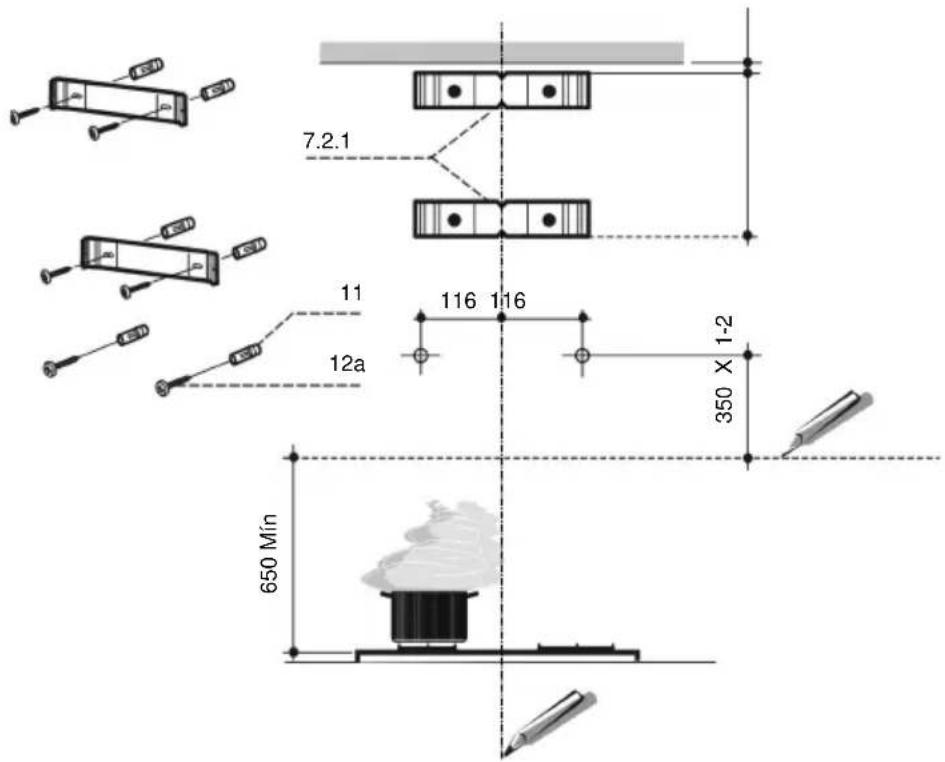

Trazar en la pared:

• una línea vertical hasta el cielorraso o límite superior, al centro de la zona prevista para el montaje de la campana;
• una línea horizontal a 650 mm mínimo sobre el plano de cocción.

Apoyar como se indica la brida 7.2.1 a 1-2 mm del cielo o del límite superior, alineando su centro (muescas) con la línea vertical de referencia.

• Marcar los centros de los orificios de la brida.
- Apoyar como se indica la brida 7.2.1 a X mm debajo de la primera brida (X = altura chime- nea superior en dotación), alineando su centro (muescas) con la línea vertical de referencia.
• Marcar los centros de los orificios de la brida.
- Marcar como se indica, un punto de referencia a 116 mm de la línea vertical de referencia, y 350 mm sobre la línea horizontal de referencia.
- Repetir esta operación en la parte opuesta.
- Perforar 8 mm los puntos marcados.
- Introducir los tacos 11 en los orificios.
- Fijar las bridas, usando los tornillos 12a (4.2 x 44.4) en dotación.
- Atornillar los 2 tornillos 12a (4,2 x 44,4) en dotación en los orificios para la fijación del cuerpo de la campana, dejando un espacio de 5-6 mm entre la pared y la cabeza del tornillo.

Montaje del cuerpo de la campana

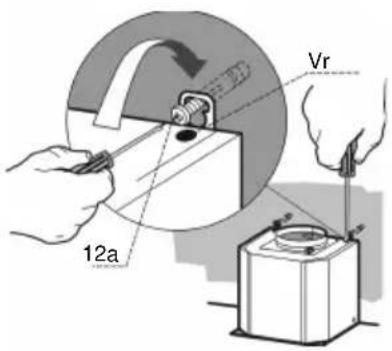

• Antes de enganchar el cuerpo de la campana, apretar los 2 tornillos Vr situados en los puntos de enganche del cuerpo de la campana.
• Enganchar el cuerpo de la campana en los tornillos 12a predis-puestos.
• Apretar definitivamente los tornillos 12a de soporte.
• Operar en los tornillos Vr para nivelar el cuerpo de la campana.

Vr 12a

Conexiones

SALIDA DEL AIRE VERSIÓN ASPIRANTE

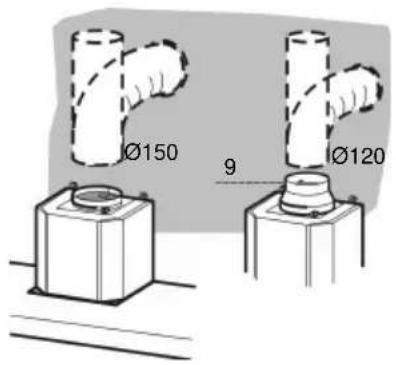

Para la instalación de la versión aspirante, conectar la campana al tubo de salida mediante un tubo rígido o flexible de ∅150 ó 120 mm, a discreción del instalador.

• Para la conexión con el tubo de 120 mm, introducir la brida de reducción 9 en la salida del cuerpo de la campana.
• Fijar el tubo con abrazaderas adecuadas. Este material no se proporciona en dotación.
• Quitar los filtros antiolor al carbón activo (no incluidos en la dotación de la campana).

Ø150 9 Ø120

SALIDA DEL AIRE VERSIÓN FILTRANTE

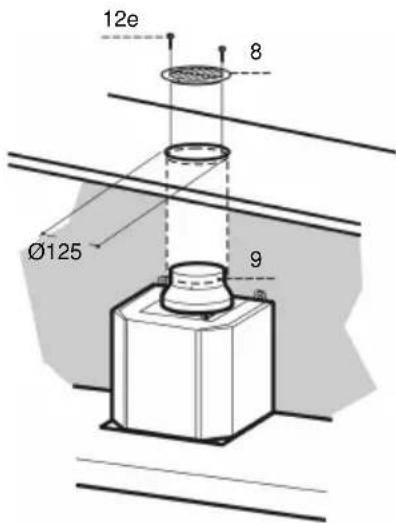

• Realizar un orificio de 125 mm en la repisa de encima de la campana.
• Introducir la brida de reducción 9 en la salida del cuerpo de la campana.
• Conectar la salida del cuerpo de la campana con la parte superior del mueble colgante mediante un tubo rígido o flexible de 120 mm, a discreción del instalador.
• Fijar el tubo con abrazaderas adecuadas. Este material no se proporciona en dotación.
• Fijar la rejilla de dirección 8 en la salida del aire reciclado mediante los 2 tornillos 12e (2,9 x 12,7) en dotación.
• Controlar que estén presentes los Filtros Antiolor al Carbón activo (no incluidos en la dotación de la campana).

12e 8 Ø125 9

CONEXIÓN ELÉCTRICA

• Conectar la campana a la red de alimentación eléctrica insta- lando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.
• Quitar los Filtros antigrasa y asegurarse que el conector del cable de acometida esté colocado correctamente en el enchufe del motor.

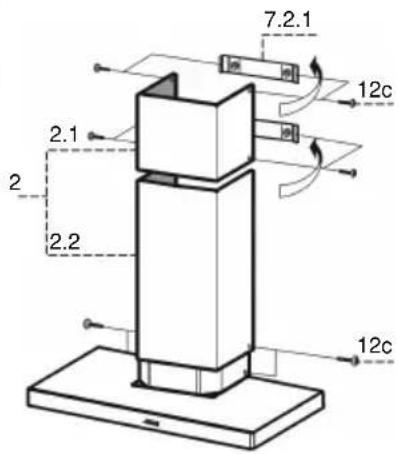

Montaje de la chimenea

Chimenea superior

• Ensanchar ligeramente las dos faldas laterales, engancharlas detrás de las bridas 7.2.1 y cerrarlas hasta el tope.
• Fijar a los lados de las bridas con los 4 tornillos 12c (2,9 x 9,5) en dotación.

Chimenea inferior

• Ensanchar ligeramente las dos faldas laterales de la chimenea, engancharlas entre la chimenea superior y la pared y cerrarlas hasta el tope.
• Fijar lateralmente la parte inferior en el cuerpo de la campana, con los 2 tornillos 12c (2,9 x 9,5) en dotación.

7.2.1 12c 2.1 2 2.2 12c

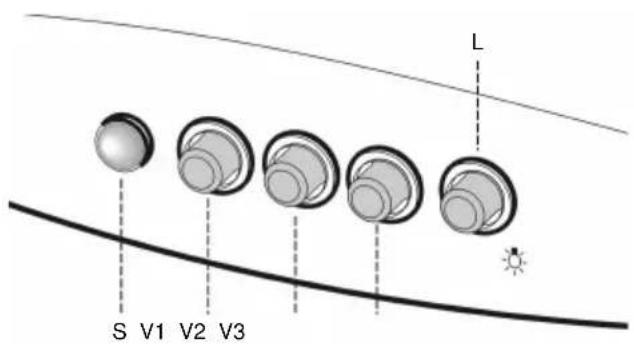

L	Enciende y apaga la luz.
V1	Enciende y apaga el motor principal en 1a velocidad. Simultáneamente, entra en funcionamiento el Sistema Jet. Esta posición es adecuada para un cambio de aire continuo, particularmente silencioso, en presencia de escasos vapores de cocción.
V2	Segunda velocidad del motor principal, permaneciendo en funcionamiento el Sistema Jet. Esta posición es adecuada para la mayoría de las condiciones de uso, dada la óptima relación entre la cantidad de aire tratado y el nivel de rumorosidad.
V3	Tercera velocidad del motor principal, interrumpiendose el funcionamiento del Sistema Jet. Esta posición es especialmente adecuada para afrontar, incluso durante prolongados periodos de tiempo, las emisiones máximas de vapor.

Sistema Jet

CARACTERÍSTICAS DEL SISTEMA JET

El modelo de campana que acaba de adquirir emite una cortina de aire por su parte frontal que conduce los humos a la zona de aspiración. Con la incorporación de este sistema se aumenta la eficacia de extracción a velocidades bajas de motor, disminuyendo el nivel de ruido y el consumo energético.

Limpieza de los Confort Panel

• Abrir el Confort Panel tirando de él.
• Desenganchar el panel del cuerpo de la campana deslizando la leva del perno de sujeción.
• El Confort Panel no se puede lavar en el lavavajillas.
• Limpiarlo externamente con un paño húmedo y detergente líquido neutro.
• Limpiarlo internamente usando un paño húmedo y detergente neutro; no usar paños o esponjas mojadas, ni chorros de agua; no usar sustancias abrasivas.
• Una vez finalizada la operación, volver a enganchar el panel al cuerpo de la campana en los pernos de fijación y levantarlo cerrando con firmeza. Asegúrese que el panel esté bien sujeto.

NOTA: el Confort Panel lleva incorporado un sistema para la correcta recogida de la grasa depositada por los vapores de cocción. Téngalo en cuenta al proceder al desmontaje del mismo.

Filtros antigrasa

- Los filtros de aluminio pueden lavarse a mano, con agua y jabón, o bien en el lavavajillas. Si se opta por el lavado en lavavajillas, es conveniente tener en cuenta las recomendaciones del fabricante del lavavajillas y del detergente. En cualquier caso, se optará por el programa corto o ecológico (50-60°C), sin secado ni abrillantado. Un tratamiento incorrecto de los filtros puede perjudicar su aspecto estético, aunque no su eficacia de filtrado.

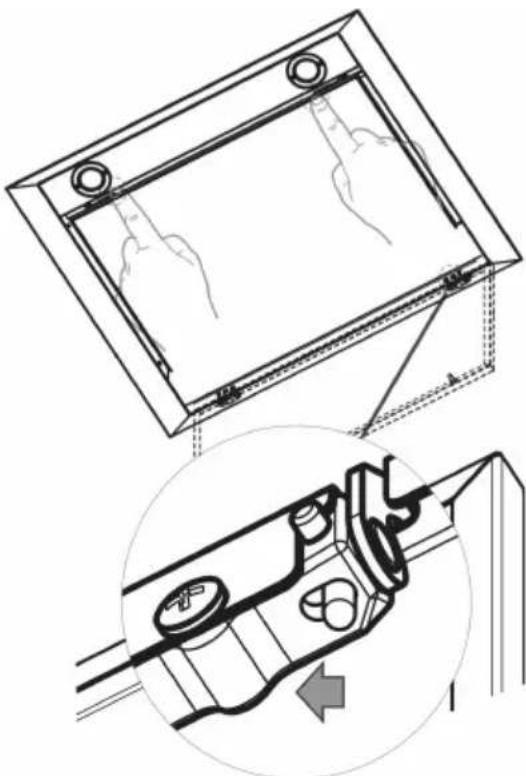

LIMPIEZA DE LOS FILTROS ANTIGRASA METÁLICOS

• Abrir el Confort Panel tirando de él.
• Quitar los filtros, empujándolos hacia la parte posterior del grupo y tirando al mismo tiempo hacia abajo.
• Lavar los filtros evitando que se doblen, y asegurarse de que estén bien secos antes de volver a montarlos.
• Volver a montarlos prestando atención a que la manilla quede hacia la parte visible externa.
  • Volver a montar el Confort Panel.

SUSTITUCIÓN DEL FILTRO DE CARBÓN ACTIVO

• No se puede lavar ni regenerar; se debe cambiar cada 4 meses aproximadamente o más a menudo si su uso es muy intenso.
• Quitar el filtro antigrasa metálico.
• Quitar el filtro antiolor de carbón activo saturado, operando en los enganches correspondientes.
• Montar el nuevo filtro enganchándolo en su asiento.
• Montar nuevamente el filtro antigrasa.

SUSTITUCIÓN DE LAS BOMBILLAS

Lámparas halógenas de 20 W

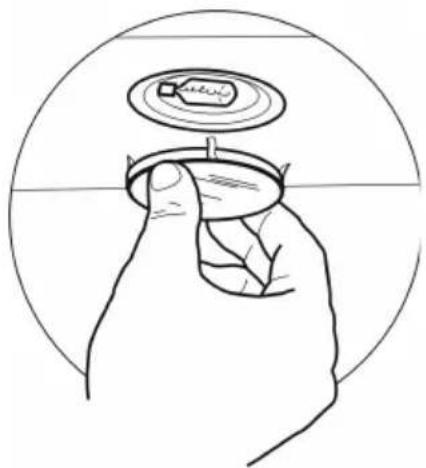

• Quitar la pieza metálica, a presión, que sujeta el cristal haciendo palanca bajo el anillo y sujetándolo con una mano.
• Sacar la lámpara halógena del casquillo.
• Sustituirla por una nueva con las mismas características, teniendo cuidado de colocar correctamente los 2 pernos en la sede del casquillo.
• Volver a colocar la pieza metálica a presión

Limpeza dos painéis Comfort

Lâmpadas de halogéneo de 20 W

Guarde, por tanto, a factura de compra.

Mepamsa S.A. se compromete a reparar o reponer de forma gratuita en un período de DOS AÑOS, a partir de la fecha de compra y a través de sus Servicios Técnicos autorizados, las piezas cuyo defecto obedezca a causas de fabricación, así como todos los gastos que origine la reparación.

Esta garantía no incluye: lámparas, cristales, plásticos ni piezas estéticas reclamadas después del primer uso, ni averías producidas por causas ajenas a la fabricación, o por usos no domésticos. La manipulación del aparato por persona ajena al Servicio Técnico autorizado por Mepamsa S.A. significa la pérdida de la garantía.

La intervención en los aparatos por causa no imputable al producto (mala instalación, falta de energía, deficiente limpieza de los filtros, etc.) significará cargo por la visita realizada por el Técnico.

Antes de llamar al Servicio Técnico realice las comprobaciones básicas de instalación y uso que para cada aparato se incluyen en el libro de instrucciones.

Para tener derecho a esta garantía es imprescindible acreditar por parte del usuario y ante el Servicio Técnico autorizado por Mepamsa S.A. la fecha de adquisición del producto mediante la FAC-TURA DE COMPRA o CEDULA DE HABITABILIDAD de la vivienda en el caso de electrodomésticos suministrados en viviendas nuevas.

Guarde, por tanto, la factura de compra.

Ante la eventualidad de una avería, avise usted al Servicio Técnico más cercano autorizado por Mepamsa S.A. entre los que figuran en directorio adjunto a documentación técnica e indique en su llamada los datos de identificación de su aparato que figuran en el presente documento. Todos nuestros Técnicos van provistos del correspondiente carné que les acredita como Servicio Técnico autorizado por Mepamsa S.A. Exija su identificación.

ESTA GARANTIA ES VÁLIDA UNICAMENTE PARA EL TERRITORIO DEL ESTADO ESPAÑOL

APARATO:	NÚMERO DE SERIE:
MODELO:	COLOR:
DATOS COMPRADOR
NOMBRE:	FECHA COMPRA: / / 20
DIRECCIÓN:	D.P.: POBLACIÓN:
TELÉFONO:	PROVINCIA:

DATOS ESTABLECIMIENTO VENDEDOR

NOMBRE:	FECHA COMPRA: / 20
DIRECCIÓN:	D.P.: POBLACIÓN:
TELÉFONO:	PROVINCIA:
