Tipo de producto	Campana de cocina
Marca	MEPAMSA
Modelo	Campana Merit H - 90
Ancho	90 cm
Profundidad	50 cm
Altura	Ajustable, aprox. 60-110 cm
Peso	15 kg
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Potencia del motor	200 W
Iluminación	2 bombillas LED (máx. 20 W cada una)
Velocidades	3 velocidades
Tipo de extracción	Evacuación exterior o recirculación (con filtro de carbón)
Filtros de grasa	Filtros metálicos lavables
Filtro de carbón	Opcional, para modo recirculación
Control	Panel de botones deslizantes o táctiles
Nivel de ruido	45-65 dB (según velocidad)
Diámetro de salida de aire	150 mm
Mantenimiento	Limpiar filtros de grasa mensualmente; reemplazar filtros de carbón cada 3-6 meses
Seguridad	Desconectar antes de limpiar; no usar sin filtros; asegurar ventilación adecuada
Reparabilidad	Piezas de repuesto disponibles; contactar servicio técnico autorizado

Preguntas frecuentes - Campana Merit H - 90 MEPAMSA

¿Cómo se instala la campana Merit H - 90?

La instalación debe realizarla un profesional cualificado. Asegúrese de que la campana esté a una altura de 65-75 cm sobre la placa de cocina y que la salida de aire esté correctamente conectada al conducto de evacuación o al filtro de carbón.

¿Cómo se limpian los filtros de grasa?

Los filtros de grasa metálicos se pueden lavar a mano con detergente suave o en el lavavajillas. Se recomienda limpiarlos cada mes para mantener la eficiencia.

¿Con qué frecuencia debo cambiar el filtro de carbón?

El filtro de carbón debe reemplazarse cada 3 a 6 meses, dependiendo del uso. No es lavable y debe sustituirse cuando esté saturado.

¿Qué hago si la campana no enciende?

Verifique que el enchufe esté conectado y que el interruptor general esté encendido. Compruebe el fusible o el diferencial. Si el problema persiste, contacte al servicio técnico.

¿Puedo usar la campana sin filtro de carbón?

Sí, si la campana está conectada a un conducto de evacuación exterior. En modo recirculación, es necesario el filtro de carbón para eliminar olores.

¿La campana tiene luz? ¿Cómo cambio las bombillas?

Sí, dispone de dos bombillas LED. Para cambiarlas, desconecte la campana y retire la cubierta. Use bombillas del mismo tipo y potencia (máx. 20 W cada una).

¿Cuál es el nivel de ruido de la campana?

El nivel de ruido varía entre 45 dB en velocidad baja y 65 dB en velocidad máxima, dependiendo de la instalación.

¿Qué hago si la campana hace mucho ruido?

Verifique que los filtros estén limpios y bien colocados. Asegúrese de que no haya obstrucciones en el conducto. Si el ruido persiste, revise si hay vibraciones o contacte al servicio técnico.

¿Puedo instalar la campana en una isla?

Sí, es posible si se utiliza un kit de instalación para isla (no incluido). Asegúrese de que el conducto de evacuación esté correctamente canalizado.

¿Dónde puedo conseguir piezas de repuesto?

Las piezas de repuesto como filtros, bombillas y mandos están disponibles en servicios técnicos autorizados de MEPAMSA o tiendas especializadas. Consulte el manual para los números de pieza.

MANUAL DE USUARIO Campana Merit H - 90 MEPAMSA

GARANTIA E INSTRUCCIONES PARA CAMPANAS PURIFICADORAS

GARANTIA E INSTRUÇÕES PARA CAMPANAS PURIFICADORAS MODELO MERIT M

Estimada señora, estimado señor,

Si sigue con atención los consejos contenidos en este manual de instrucciones, su campana funcionará siempre de manera eficaz y podrá obtener siempre las mejores prestaciones.

ÍNDICE

CONSEJOS Y SUGERENCIAS 3

CARACTERÍSTICAS 4

INSTALACIÓN 6

USO 9

MANTENIMIENTO 10

INSTALACIÓN

• El fabricante declina cualquier responsabilidad debida a los daños provocados por una instalación incorrecta o no conforme con las reglas.
• La distancia mínima de seguridad entre la encimera y la campaña debe ser de 650 mm.
• Comprobar que la tensión de red corresponda a la indicada en la placa situada en el interior de la campana.
• Conectar la campana a la salida del aire de aspiración mediante un tubo de 120mm de diámetro como mínimo. El recorrido del tubo debe ser lo más corto posible.
• No conectar la campana a tubos de descarga de humos producidos por combustión (calderas, chimeneas, etc.).
• En el caso que en la cocina se utilice de manera silmultánea la campana y otros aparatos no eléctricos (por ejemplo aparatos de gas), debe existir un sistema de ventilación suficiente para todo el ambiente. Si la cocina no posee un orificio que comunique con el exterior, hay que realizarlo para garantizar el recambio del aire.

USO

• La campana ha sido concebida exclusivamente para un uso doméstico, para eliminar los olores de la cocina. No utilizarla de manera inadecuada.
• No dejar llamas libres de fuerte intensidad mientras la campana está funcionando.
• Regular siempre las llamas de manera que éstas no sobresalgan lateralmente con respecto al fondo de las ollas.
• Controlar las freídoras durante su uso: el aceite muy caliente se puede inflamar.
• La campana no debe ser utilizada por niños o personas que no conozcan su uso correcto.

MANTENIMIENTO

• Antes de efectuar cualquier operación de mantenimiento, desenchufar la campana de la red eléctrica o apagar el interruptor general.
• Efectuar un mantenimiento escrupuloso e inmediato de los filtros, según los intervalos de tiempo aconsejados.
• Para limpiar las superficies de la campana es suficiente utilizar un trapo mojado y detergente líquido neutro.

Ref. Cant. Componentes del producto

1 1 Cuerpo campana dotado con: mandos, luz, grupo de ventilación, filtros.
21 Chimenea Telescópica formada por:
2.1 1 Chimenea Superior
2.2 1 Chimenea Inferior
8 1 Rejilla de dirección de salida del aire
9 1 Brida de reducción ø 150-120 mm

Ref. Cant. Componentes de Instalación

7.2.1 2 Bridas de fijación chimenea superior
11 8 Tarugos
12a 8 Tornillos 4,2 x 44,4
12c 8 Tornillos M4 x 25

Cant. Documentación

1 Manual de instrucciones

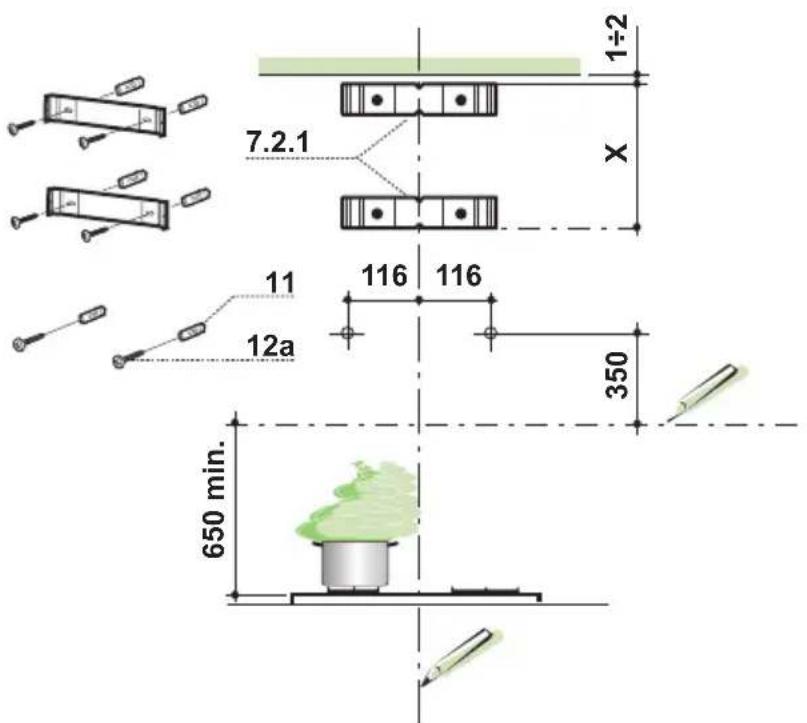

Taladrado pared y fijación de las bridas

7.2.1 1÷2 X 11 116 116 350 12a 650 min.

Trazar en la pared:

• una línea vertical hasta el cielorraso o límite superior, al centro de la zona prevista para el montaje de la campana;
• una línea horizontal a 650 mm mín. sobre el plano de cocción.

Apoyar como se indica la brida 7.2.1 a 1-2 mm del cielo o del límite superior, alineando su centro (muescas) con la línea vertical de referencia.

• Marcar los centros de los orificios de la brida.
- Apoyar como se indica la brida 7.2.1 a X mm debajo de la primera brida (X = altura chimenea superior en dotación), alineando su centro (muescas) con la línea vertical de referencia.
• Marcar los centros de los orificios de la brida.
- Marcar como se indica, un punto de referencia a 116 mm de la línea vertical de referencia, y 350 mm sobre la línea horizontal de referencia.
- Repetir esta operación en la parte opuesta.
- Perforar ø 8 mm los puntos marcados.
- Introducir los tacos 11 en los orificios.
- Fijar las bridas, usando los tornillos 12a (4.2 x 44.4) en dotación.
- Atornillar los 2 tornillos 12a (4,2 x 44,4) en dotación en los orificios para la fijación del cuerpo de la campana, dejando un espacio de 5-6 mm entre la pared y la cabeza del tornillo.

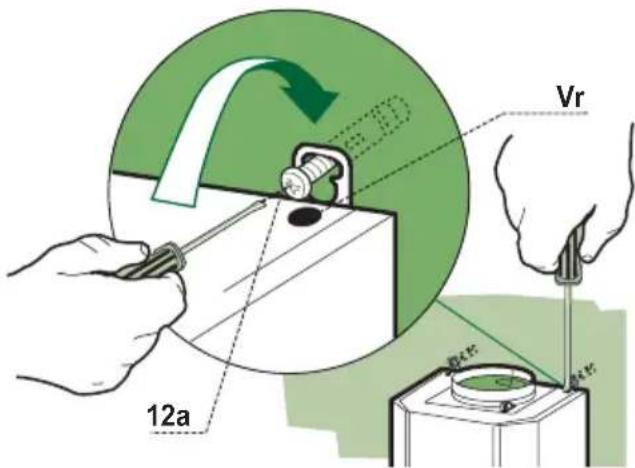

Montaje del cuerpo de la campana

• Antes de enganchar el cuerpo de la campana, apretar los 2 tornillos Vr situados en los puntos de enganche del cuerpo de la campana.
• Enganchar el cuerpo de la campana en los tornillos 12a predispuestos.
• Apretar definitivamente los tornillos 12a de soporte.
• Operar en los tornillos Vr para nivelar el cuerpo de la campana.

Vr 12a

Conexiones

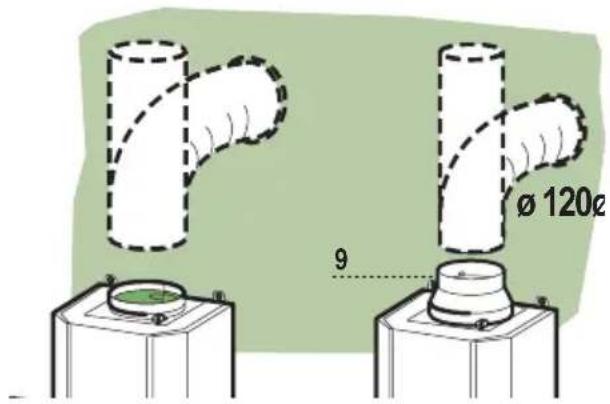

SALIDA DEL AIRE VERSIÓN ASPIRANTE

Para la instalación de la versión aspirante, conectar la campana al tubo de salida mediante un tubo rígido o flexible de ø150 o 120 mm, a discreción del instalador.

• Para la conexión con el tubo de ø120 mm, introducir la brida de reducción 9 en la salida del cuerpo de la campana.
• Fijar el tubo con abrazaderas adecuadas. Este material no se proporciona en dotación.
• Quitar los filtros antiolor al carbón activo.

Ø 120ø 9

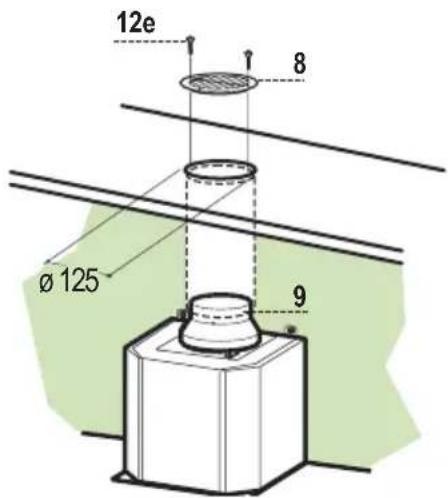

SALIDA DEL AIRE VERSIÓN FILTRANTE

• Realizar un orificio de ø 125 mm en la repisa de encima de la campana.
• Introducir la brida de reducción 9 en la salida del cuerpo de la campana.
• Conectar la salida del cuerpo de la campana con la parte superior del mueble colgante mediante un tubo rígido o flexible de ø120 mm, a discreción del instalador.
• Fijar la rejilla de dirección 8 en la salida del aire reciclado mediante los 2 tornillos 12e (2,9 x 9,5) en dotación.
• Controlar que estén presentes los Filtros Antiolor al Carbón activo.

12e 8 Ø 125 9

CONEXIÓN ELÉCTRICA

• Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.
• Quitar los Filtros antigrasa y asegurase de que el conector del Cable de acometida esté colocado correctamente en el enchufe del Aspirador.

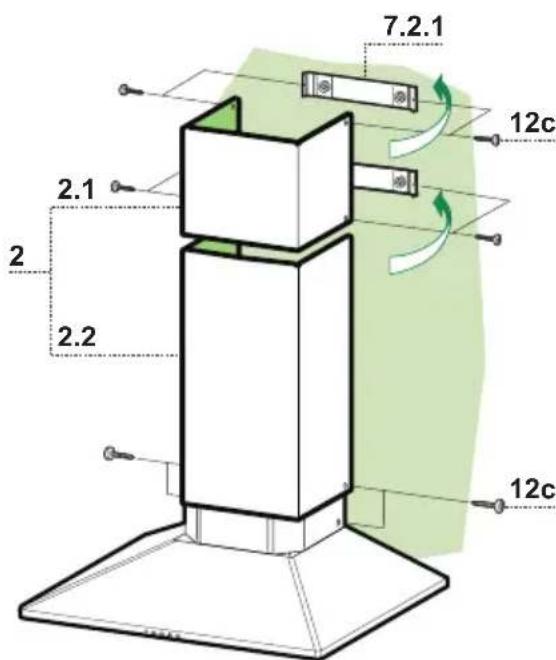

Montaje de la chimenea

Chimenea superior

• Ensanchar ligeramente las dos faldas laterales, engancharlas detrás de las bridas 7.2.1 cerrarlas hasta el tope.
• Fijar a los lados de las bridas con los 4 tornillos 12c (2,9 x 9,5) en dotación.

Chimenea inferior

• Ensanchar ligeramente las dos faldas laterales de la chimenea, engancharlas entre la chimenea superior y la pared y cerrarlas hasta el tope.
• Fijar lateralmente la parte inferior en el cuerpo de la campana, con los 2 tornillos 12c (2,9 x 9,5) en dotación.

7.2.1 12c 2.1 2 2.2 12c

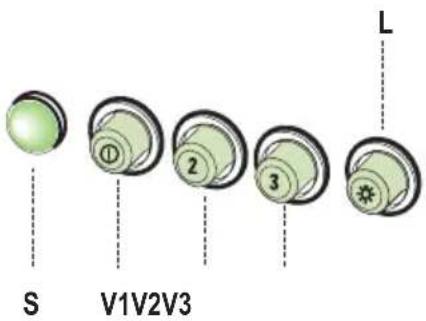

Tablero de mandos

L Luces Enciende y apaga la instalación de iluminación.

S Led Led de encendido motor.

V1	Motor	Enciende y apaga el motor de aspiración a velocidad mínima, adecuada para un recambio de aire continuo particularmente silencioso, cuando hay pocos vapores de cocción.
V2	Velocidad	Velocidad media, indicada para la mayor parte de las condiciones de uso, gracias a la óptima relación entre caudal de aire tratado y nivel de ruido.
V3	Velocidad	Velocidad máxima, indicada para hacer frente a grandes cantidades de vapor de cocción, incluso para tiempos prolongados.

Filtros antigrasa

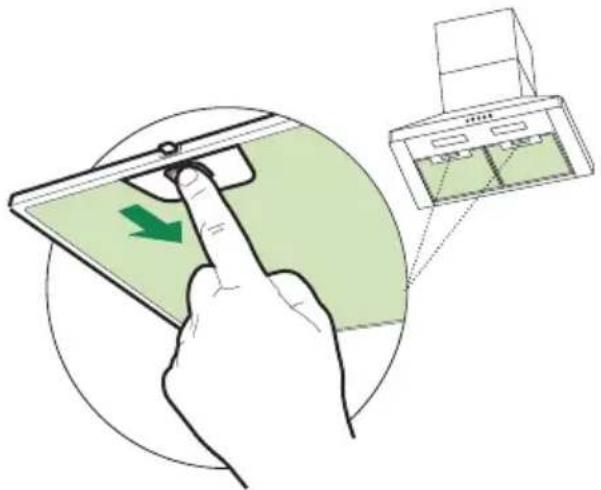

LIMPIEZA DE LOS FILTROS ANTIGRASA METÁLICOS

Los filtros de aluminio pueden lavarse a mano, con agua y jabón, o bien en el lavavajillas. Si se opta por el lavado en lavavjillas, es conveniente tener en cuenta las recomendaciones del fabricante del lavavajillas y del detergente. En cualquier caso, se optara por el programa corto o ecologico (50-60°C), sin secado ni abrillantado. Un tratamiento incorrecto de los filtros puede perjudicar su aspecto estetico, aunque no su eficacia de filtrado.

• Los filtros requieren un lavado cada 2 meses aproximadamente o más a menudo si su uso es muy intenso.
• Quitar los filtros uno por vez, operando en los enganches correspondientes.
• Lavar los filtros evitando que se doblen y dejarlos secar antes de volverlos a montar.
• Montar los filtros prestando atención en mantener la manija hacia la parte visible exterior.

Filtro antiolor (Versión filtrante)

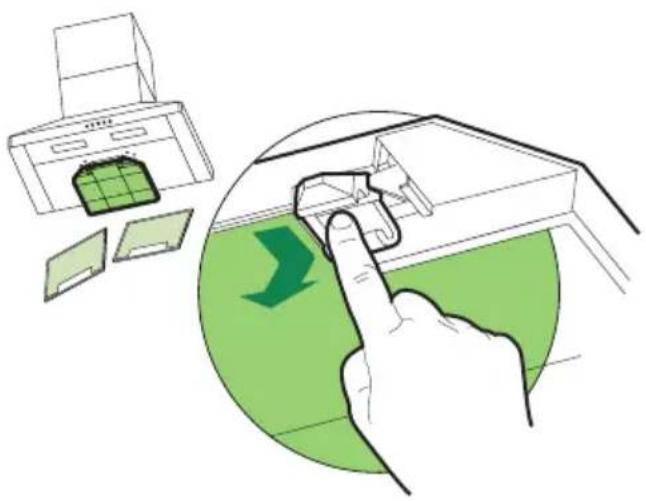

SUSTITUCIÓN DEL FILTRO DE CARBÓN ACTIVO

• No se puede lavar ni regenerar, se debe cambiar cada 4 meses aproximadamente. La señal de alarma se produce solo cuando el motor de aspiración está funcionando.
• Quitar los filtros antigrasa metálicos.
• Quitar el filtro antiolor de carbón activo saturado, de la manera indicada.
• Montar el nuevo filtro enganchándolo en su asiento.
• Montar nuevamente los filtros antigrasa.

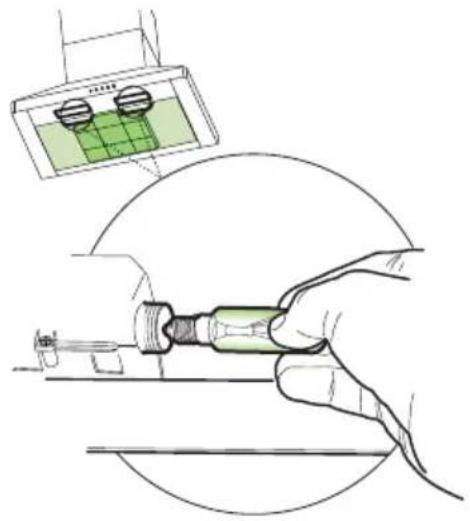

SUSTITUCIÓN DE LAS LÁMPARAS

• Lámparas incandescentes de 40 W
- Quitar el tornillo que sujeta el plafón trasluz.
- Quitar el plafón trasluz.
- Destornillar las lámparas y sustituirlas con nuevas que tengan las mismas características.
• Montar el plafón trasluz.

Guarde, por tanto, a factura de compra.

Mepamsa, S.A. se compromete a reparar o reponer de forma gratuita en un período de DOS AÑOS, a partir de la fecha de compra y a través de sus Servicios Técnicos Oficiales autorizados, las piezas cuyo defecto obedezcan a causas de fabricación, así como todos los gastos que origine la reparación.

Esta garantía no incluye: lámparas, cristales, plásticos ni piezas estéticas reclamadas después del primer uso, ni averías producidas por causas ajenas a la fabricación, o por usos no domésticos. La manipulación del aparato por persona ajena al Servicio Técnico Oficial autorizado por Mepamsa S.A. significa la pérdida de la garantía.

La intervención en los aparatos por causa no imputable al producto (deficiente instalación, falta de energía, deficiente limpieza de los filtros, etc.) significará cargo por la visita realizada por el Técnico.

Antes de llamar al Servicio Técnico realice las comprobaciones básicas de instalación y uso que para cada aparato se incluyen en el libro de instrucciones.

Para tener derecho a esta garantía es imprescindible acreditar por parte del usuario y ante el Servicio Técnico autorizado por Mepamsa S.A. la fecha de adquisición del producto mediante la FACTURA DE COMPRA o CEDULA DE HABITABILIDAD de la vivienda en el caso de electrodomésticos suministrados en viviendas nuevas. Guarde, por tanto, la factura de compra.

Ante la eventualidad de una avería, avise usted al Servicio Técnico más cercano autorizado por Mepamsa S.A. entre los que figuran en directorio adjunto a documentación técnica e indique en su llamada los datos de identificación de su aparato que figuran en el presente documento. Todos nuestros Técnicos van provistos del correspondiente camet que les acredita como Servicio Técnico autorizado por Mepamsa S.A.. Exija su identificación.

ESTA GARANTIA ES VÁLIDA UNICAMENTE PARA EL TERRITORIO DEL ESTADO ESPAÑOL

APARATO: NÚMERO DE SERIE:

DIRECCIÓN: C.P.: POBLACIÓN:

TELÉFONO: PROVINCIA:

DATOS ESTABLECIMIENTO VENDEDOR

NOMBRE: ...... FECHA COMPRA: ...... / ...... / 20.....

DIRECCIÓN: C.P.: POBLACIÓN:

TELÉFONO: PROVINCIA:

MepamsaCarretera Zaragoza, km. 5Teléfono: 948 36 80 3031110 NOAIN (Navarra)

Sello del Establecimiento

CEDir. 89/336/CEE72/23/CEE
