Tipo de producto	Campana de cocina decorativa
Modelo	Stilo H - 120
Marca	Mepamsa
Ancho aproximado	120 cm
Altura de instalación mínima	650 mm sobre la encimera
Diámetro de salida de aire	150 mm (con reductor a 120 mm incluido)
Número de velocidades del motor	4 velocidades (la 4ª temporizada 10 min)
Iluminación	2 lámparas incandescentes de 40 W (no incluidas)
Filtro antigrasa	Metálico lavable (mano o lavavajillas)
Filtro de carbón activo	Reemplazable cada 4 meses (solo versión filtrante)
Alimentación eléctrica	220-240 V / 50 Hz (verificar placa)
Tipo de instalación	Empotrada o suspendida, con chimenea telescópica
Funciones	Encendido/apagado motor, selección de velocidad, luz on/off
Materiales	Acero inoxidable (cuerpo y chimenea)
Peso aproximado	15 kg
Uso previsto	Doméstico, eliminación de olores de cocina
Seguridad	Desconectar antes de mantenimiento; distancia mínima 650 mm
Componentes incluidos	Cuerpo campana, chimeneas superior e inferior, rejilla, brida reductora, tornillería
Documentación	Manual de instrucciones

Preguntas frecuentes - Campana Stilo H - 120 MEPAMSA

¿Cuál es la distancia mínima de instalación entre la campana y la encimera?

La distancia mínima de seguridad debe ser de 650 mm desde la encimera hasta la parte inferior de la campana.

¿Cómo limpiar los filtros antigrasa?

Los filtros antigrasa metálicos se pueden lavar a mano con agua y jabón o en el lavavajillas usando un programa corto o ecológico (50-60 °C) sin secado ni abrillantado. Deben secarse completamente antes de volver a colocarlos.

¿Cada cuánto se debe cambiar el filtro de carbón activo?

El filtro de carbón activo no se puede lavar ni regenerar. Se debe sustituir cada 4 meses aproximadamente, o con mayor frecuencia si el uso es intenso.

¿Qué tipo de lámparas utiliza y cómo se cambian?

Utiliza lámparas incandescentes de 40 W (no incluidas). Para cambiarlas, retire los filtros antigrasa metálicos, desenrosque las lámparas viejas e instale unas nuevas del mismo tipo.

¿Puedo usar la campana en modo recirculación?

Sí, la campana admite versión filtrante (recirculación). Necesita instalar un tubo de 120 mm hasta la rejilla de salida y asegurarse de que los filtros de carbón activo están colocados.

¿Qué hacer si la campana no enciende?

Verifique que la campana esté conectada a la red eléctrica y que el interruptor bipolar esté activado. Compruebe también que el conector del cable de acometida esté bien insertado en el enchufe del aspirador.

¿Es necesario un sistema de ventilación adicional si se usan aparatos de gas?

Sí, si se utiliza simultáneamente la campana con aparatos no eléctricos (como gas), debe existir una ventilación suficiente en la habitación. Si no hay un orificio al exterior, debe realizarse uno.

¿Cómo se regula la velocidad del motor?

Mediante los botones del panel de control: T2 (1ª velocidad), T3 (2ª velocidad), T4 (3ª velocidad, y pulsando 2 segundos activa la 4ª velocidad temporizada 10 minutos). T1 apaga el motor. L enciende/apaga la luz.

¿Qué diámetro de tubo de extracción se recomienda?

Se recomienda un tubo de 120 mm de diámetro como mínimo. Se incluye una brida de reducción de 150 mm a 120 mm para adaptar la salida.

¿La campana tiene función de apagado automático?

La 4ª velocidad (temporizada) se apaga automáticamente tras 10 minutos, volviendo a la velocidad anterior. Las demás velocidades deben apagarse manualmente con la tecla T1.

MANUAL DE USUARIO Campana Stilo H - 120 MEPAMSA

INSTRUCCIONES PARA CAMPANAS PURIFICADORAS

INSTRUÇÕES PARA CAMPANAS PURIFICADORAS

MODELO STILO H

Manual de instrucciones ÍNDICE

CONSEJOS Y SUGERENCIAS ....4

CARACTERÍSTICAS 5

INSTALACIÓN 6

USO 9

MANTENIMIENTO....10

CONSEJOS Y SUGERENCIAS

As presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato concreto.

INSTALACIÓN

• El fabricante declina cualquier responsabilidad debida a los daños provocados por una instalación incorrecta o no conforme con las reglas.
• La distancia mínima de seguridad entre la encimera y la campana debe ser de 650 mm.

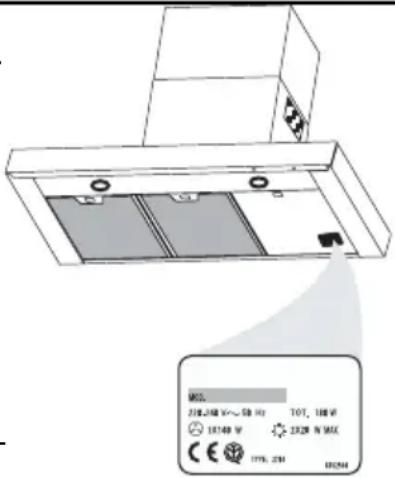

• Comprobar que la tensión de red corresponda a la indicada en la placa situada en el interior de la campana.
• Para los aparatos de 1ª clase asegurarse de que la instalación eléctrica doméstica posea una toma de tierra eficaz.
• Conectar la campana a la salida del aire de aspiración mediante un tubo de 120mm de diámetro como mínimo. El recorrido del tubo debe ser lo más corto posible.
• No conectar la campana a tubos de descarga de humos producidos por combustión (calderas, chimeneas, etc.).
• En el caso que en la cocina se utilice de manera silmultánea la campana y otros aparatos no eléctricos (por ejemplo aparatos de gas), debe existir un sistema de ventilación suficiente para todo el ambiente. Si la cocina no posee un orificio que comunique con el exterior, hay que realizarlo para garantizar el recambio del aire.

USO

• La campana ha sido concebida exclusivamente para un uso doméstico, para eliminar los olores de la cocina. No utilizarla de manera inadecuada.
• No dejar llamas libres de fuerte intensidad mientras la campana esté funcionando.
• Regular siempre las llamas de manera que éstas no sobresalgan lateralmente con respecto al fondo de las ollas.
• Controlar las freídoras durante su uso: el aceite muy caliente se puede inflamar.
• No preparar alimentos flambè debajo de la campana de la cocina; peligro de incendio
• Este aparato no tiene que ser utilizado por personas (niños incluídos) con capacidades psíquicas, sensoriales o mentales reducidas, o bien por personas sin experiencia y conocimientos en la materia, a menos que no lo hagan bajo el control, o instruídos, por personas responsables de su seguridad.
• Controlar que los niños no jueguen con el aparato.

MANTENIMIENTO

• Antes de efectuar cualquier operación de mantenimiento, desenchufar la campana de la red eléctrica o apagar el interruptor general.
• Efectuar un mantenimiento escrupuloso e inmediato de los filtros, según los intervalos de tiempo aconsejados.
• Para limpiar las superficies de la campana es suficiente utilizar un trapo moja-do y detergente líquido neutro.

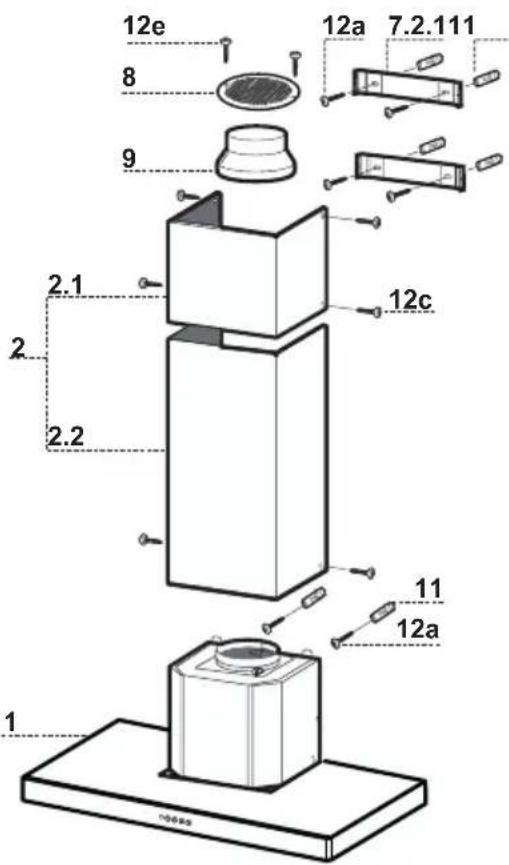

Ref. Cant. Componentes del Producto

1 1 Cuerpo Campana dotado con: mandos, luz, filtros
2 1 Chimenea telescópica formada por:
2.1 1 Chimenea superior
2.2 1 Chimenea inferior
8 1 Rejilla de dirección de salida del aire ∅ 125 mm
9 1 Brida de reducción ø 150-120 mm

Ref. Cant. Componentes de Instalación

7.2.1 2 Bridas de fijación chimenea superior

11	6	Tacos		8
12a	6	Tornillos 4,2 x 44,4
12c	6	Tornillos 2,9 x 9,5
12e	2	Tornillos 2,9 x 9,5

Cant. Documentación

1 Manual de instrucciones

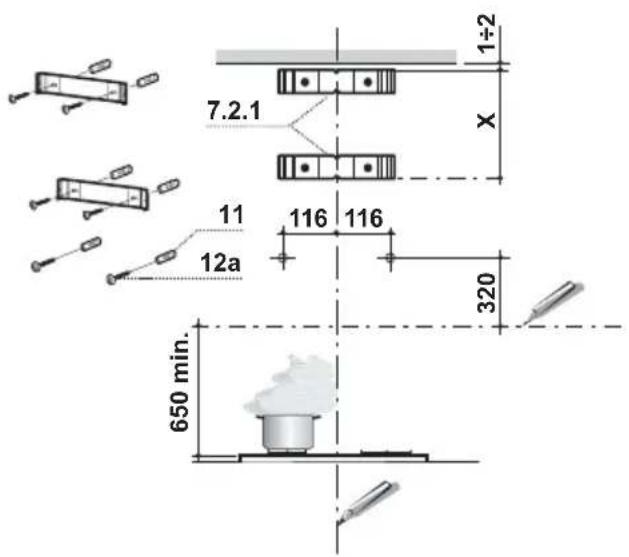

Taladrado pared y fijación de las bridas

Trazar en la pared:

• una línea vertical hasta el cielorraso o límite superior, al centro de la zona prevista para el montaje de la campana;
• una línea horizontal a 650 mm mín. sobre el plano de cocción.

Apoyar como se indica la brida 7.2.1 a 1-2 mm del cielo o del límite superior, alineando su centro (muescas) con la línea vertical de referencia.

• Marcar los centros de los orificios de la brida.
- Apoyar como se indica la brida 7.2.1 a X mm debajo de la primera brida (X = altura chime- nea superior en dotación), alineando su centro (muescas) con la línea vertical de referencia.
• Marcar los centros de los orificios de la brida.
- Marcar como se indica, un punto de referencia a 116 mm de la línea vertical de referencia, y 320 mm sobre la línea horizontal de referencia.
- Repetir esta operación en la parte opuesta.
- Perforar φ 8 mm los puntos marcados.
- Introducir los tacos 11 en los orificios.
- Fijar las bridas, usando los tornillos 12a (4,2 x 44,4) en dotación.
- Atornillar los 2 tornillos 12a (4,2 x 44,4) en dotación en los orificios para la fijación del cuerpo de la campana, dejando un espacio de 5-6 mm entre la pared y la cabeza del tornillo.

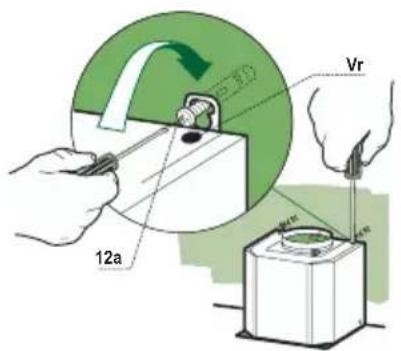

Montaje del cuerpo de la campana

• Antes de enganchar el cuerpo de la campana,apretar los 2 tornillos Vr situados en los puntos de enganche del cuerpo de la campana.
• Enganchar el cuerpo de la campana en los tornillos 12a predis-puestos.
• Apretar definitivamente los tornillos 12a de soporte.
• Operar en los tornillos Vr para nivelar el cuerpo de la campaña.

Conexiones

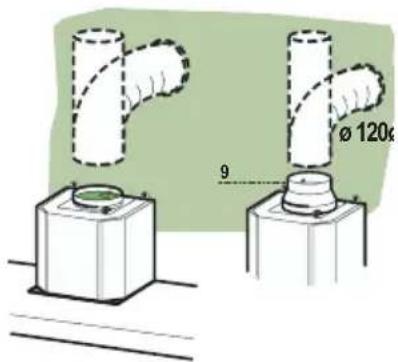

SALIDA DEL AIRE VERSIÓN ASPIRANTE

Para la instalación de la versión aspirante, conectar la campana al tubo de salida mediante un tubo rígido o flexible de ∅150 o 120 mm, a discreción del instalador.

• Para la conexión con el tubo de φ 120 mm, introducir la brida de reducción 9 en la salida del cuerpo de la campana.
• Fijar el tubo con abrazaderas adecuadas. Este material no se proporciona en dotación.
• Quitar los filtros antiolor al carbón activo.

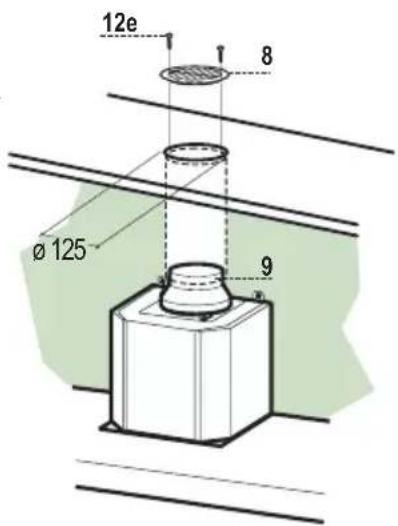

SALIDA DEL AIRE VERSIÓN FILTRANTE

• Realizar un orificio de φ 125 mm en la repisa de encima de la campana.
• Introducir la brida de reducción 9 en la salida del cuerpo de la campana.
• Conectar la salida del cuerpo de la campana con la parte superior del mueble colgante mediante un tubo rígido o flexible de φ 120 mm, a discreción del instalador.
• Fijar el tubo con abrazaderas adecuadas. Este material no se proporciona en dotación.
• Fijar la rejilla de dirección 8 en la salida del aire reciclado mediante los 2 tornillos 12e (2,9 x 9,5) en dotación.
• Controlar que estén presentes los Filtros Antiolor al Carbón activo.

CONEXIÓN ELÉCTRICA

- Conectar la campana a la red de alimentación eléctrica instalando un interruptor bipolar con apertura de los contactos de 3 mm como mínimo.

- Quitar los Filtros antigrasa y asegurase de que el conector del Cable de acometida esté colocado correctamente en el enchufe del Aspirador.

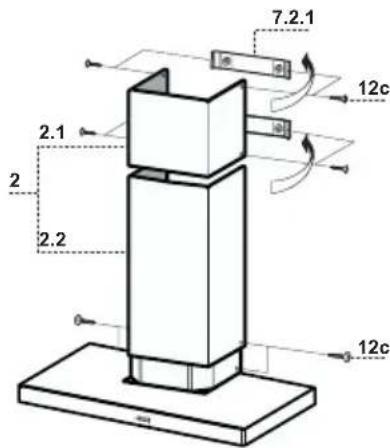

Montaje de la chimenea

Chimenea superior

• Ensanchar ligeramente las dos faldas laterales, engancharlas detrás de las bridas 7.2.1 cerrarlas hasta el tope.
• Fijar a los lados de las bridas con los 4 tornillos 12c (2,9 x 9,5) en dotación.

Chimenea inferior

• Ensanchar ligeramente las dos faldas laterales de la chimenea engancharlas entre la chimenea superior y la pared y cerrarlas hasta el tope.
• Fijar lateralmente la parte inferior en el cuerpo de la campana, con los 2 tornillos 12c (2,9 x 9,5) en dotación.

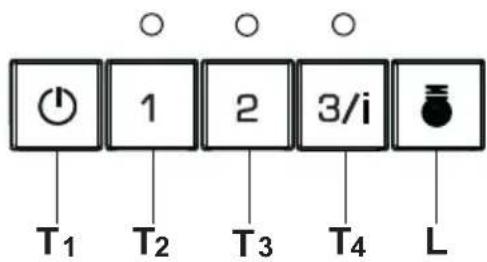

Tablero de mandos

TECLA	LED	FUNCIONES
T1 Motor	Apaga el Motor
T2 Velocidad	Encendido	Enciende el Motor a la Primera velocidad
T3 Velocidad	Encendido	Enciende el Motor a la Segunda velocidad
T4 Velocidad	Fijo	Presionada brevemente Enciende el Motor a la Tercera velocidad.
Intermitente	Presionada por 2 Segundos.
	Activa la Cuarta velocidad temporizada a 10 minutos, al final de los cuales vuelve a la velocidad implementada precedentemente.
	Adecuada a enfrentar las máximas emisiones de humos de coc-ción.
L Luz	Enciende y apaga la Instalación de iluminación.

Filtros antigrasa

LIMPIEZA DE LOS FILTROS ANTIGRASA

Los filtros pueden lavarse a mano, con agua y jabón, o bien en el lavavajillas. Si se opta por el lavado en lavavjillas, es conveniente tener en cuenta las recomendaciones del fabricante del lavavajillas y del detergente. En cualquier caso, se optara por el programa corto o ecologico (50-60°C), sin secado ni abrillantado. Un tratamiento incorrecto de los filtros puede perjudicar su aspecto estetico, aunque no su eficacia de filtrado.

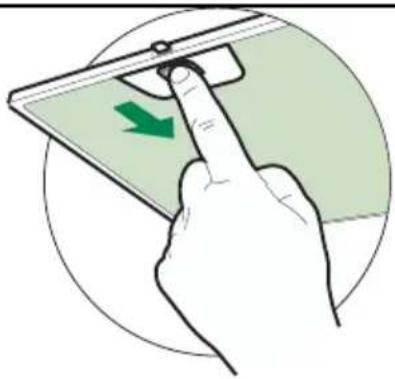

• Quitar los Filtros uno a la vez, empujándolos hacia la parte posterior del grupo y tirando contemporaneamente hacia abajo.
• Lavar los filtros evitando que se doblen y dejarlos secar antes de volverlos a montar.
• Montar los filtros prestando atención en mantener la manija hacia la parte visible exterior.

Filtro antiolor (Versión filtrante)

SUSTITUCIÓN DEL FILTRO DE CARBÓN ACTIVO

• No se puede lavar ni regenerar, se debe cambiar cada 4 meses aproximadamente o más a menudo si su uso es muy intenso.
• Quitar el filtro antigrasa metálico.
• Quitar el filtro antiolor de carbón activo saturado, operando en los enganches correspondientes.
• Montar el nuevo filtro enganchándolo en su asiento.
• Montar nuevamente el filtro antigrasa.

SUSTITUCIÓN DE LAS LÁMPARAS

Lámparas incandescentes de 40 W

• Quitar los filtros antigrasa metálicos, o abrir la rejilla portafiltros.
• Destornillar las lámparas y sustituirlas con nuevas que tengan las mismas características.
• Montar nuevamente los filtros antigrasa metálicos, o cerrar la rejilla portafiltros.

2 1 Chaminé telescópica formada por:

2.1 1 Chaminé Superior

2.2 1 Chaminé Inferior

8 1 Grade direccionada de saída de ar ø 125 mm

El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.
