MANUAL DE USUARIO DHD787X DE DIETRICH
FR GUIDE D'UTILISATION DE BETRIEBSANLEITUNG EN GUIDE TO INSTALLATION ES MANUAL DE UTILIZACIÓN IT MANUALE D'USO NL GEBRUIKSAANWIJZING PT GUIA DE UTILIZAÇÃO
Hotte décor Dekor-Dunstabzugshaube Decorative Hood Campana extractora decorativa Cappa arredamento Designafzuigkap Exaustor decorativo
De Dietrich
Estimado cliente, estimada clienta:
DE23
Acaba de comprar una campana extractora DE DIETRICHy queremos darle las gracias por ello.
EN44
Nuestros equipos de investigación han diseñado para usted esta nueva generación de aparatos que, por su calidad, su estética, sus funciones y su desarrollo tecnológico, constituyen productos excepcionales, exponentes de nuestro saber.
ES 65
Su nueva campana extractora DE DIETRICH se integrará con armonía en su cocina y combinará los resultados de aspiración y la facilidad de uso. Hemos querido ofrecerle un producto óptimo.
IT 86
NL 107
También encontrará en la gama de productos DE DIETRICH, una amplia selección de hornos, hornos microondas, placas de cocción, lavavajillas y frigoríficos integrables, que podrá coordinar con su nueva campana extractora.
PT 128
Por supuesto, nuestro servicio al consumidor, siempre con el objetivo de satisfacer lo mejor posible sus exigencias para con nuestros productos, está a su disposición y a su escucha para responder a todas sus preguntas o sugerencias (vea la dirección al final del manual).
Le invitamosa visitarnosennuestrapágina webwww.dedietrich-electromenager.com donde encontrará las últimas innovaciones y otras informaciones útiles y adicionales.
DE DIETRICH
Los nuevos objetos de valor
Con el objetivo de mejorar constantemente nuestros productos, nos reservamos el derecho de efectuar modificaciones en sus características técnicas, funcionales o estéticas vinculadas con los avances técnicos.
Importante:
Antes de poner en marcha su aparato, lea atentamente este manual de instalación y utilización para familiarizarse lo más rápidamente posible con su funcionamiento.
www.dedietrich-electromenager.com
ÍNDICEES
1 / A LA ATENCIÓN DEL USUARIO
- Consignas de seguridad ____ 67
- Protección del medio ambiente 68
- Descripción del aparato 69
2 / INSTALACIÓN DEL APARATO
- Utilización en versión evacuación ____ 70
- Utilización en versión reciclaje ____ 70
- Conexión eléctrica 71
• Montaje de la campana extractora ____ 72 - Montaje de la chimenea ° Evacuación exterior 73 ° Reciclaje 74
3 / UTILIZACIÓN DEL APARATO
- Descripción de los mandos ____ 75
- Puesta en marcha de la campana ____ 76
- Parada de la campana ____ 76
- Cambio de velocidad ____ 76
- Parada diferida ____ 77
- Iluminación____ 77
- Bloqueo de los mandos ____ 77
- Modo reciclaje____ 78
- Modo evacuación ____ 79
- Saturación del filtro modular 80
- Saturación del filtro de carbono 80
- Auto stop ventilador 80
- Auto stop iluminación____ 80
4 / MANTENIMIENTO Y LIMPIEZA DEL APARATO
- Limpieza de los filtros modulares 81
- Cambio del filtro de carbono 81
- Limpieza de la superficie exterior 82
- Cambio de la bombilla 82
- Cuidado de su aparato 83
Conserve este manual con el aparato.
Si debe vender o ceder el aparato a otra persona, asegúrese de que el manual de utilización va con él. Por favor, lea estos consejos antes de instalar y utilizar el aparato. Han sido redactados pensando en su seguridad y la de los demás.
Este aparato no está previsto para ser utilizado por personas (incluidos niños) que tengan reducidas sus capacidades físicas, sensoriales o mentales, o por personas sin ninguna experiencia o conocimiento, salvo que haya una persona responsable de su seguridad que les supervise o les dé instrucciones previas sobre la utilización del aparato.
- CONSIGNAS DE SEGURIDAD
- Este aparato ha sido diseñado para ser utilizado por particulares en sus domicilios.
- Este aparato debe ser utilizado por adultos. Tenga cuidado de que los niños no lo toquen y lo utilicen como un juguete. Asegúrese de que no manipulen los mandos del aparato.
- Cuando reciba el aparato, desembálelo o hágalo desembalar inmediatamente. Compruebe su aspecto general. Si tiene reservas que señalar, hágalo por escrito en el albarán de entrega y quédese con un ejemplar.
- Su aparato está destinado a un uso doméstico normal. No lo utilice con fines comerciales o industriales o con otros fines que no sean aquellos para los que ha sido diseñado.
- No modifique o intente modificar las características del aparato. Podría suponer un peligro par usted.
– Las reparaciones deben ser realizadas exclusivamente por un especialista autorizado.
- Desconecte siempre la campana extractora antes de limpiarla o realizar el mantenimiento.
- Ventile adecuadamente la habitación si la campana funciona al mismo tiempo que otros aparatos alimentados con una fuente de energía que no sea la electricidad. Ello es
para que la campana no aspire los gases de combustión.
- No se puede flambear alimentos o tener encendidos los fuegos de gas sin ningún recipiente bajo la campana (las llamas aspiradas podrían deteriorar el aparato).
- Cuando esté friendo debajo del aparato, deberá vigilarlo constantemente. Los aceites y grasas calentadas hasta una alta temperatura pueden coger fuego.
- Respete la frecuencia de limpieza y cambio de los filtros. La acumulación de depósitos de grasa podría provocar un incendio.
- No puede funcionar encima de un fuego a base de combustible (madera, carbón).
- No utilice aparatos de vapor o a alta presión para limpiar el aparato (exigencias relativas a la seguridad eléctrica).
- Con el objetivo de mejorar siempre nuestros productos, nos reservamos el derecho de aplicar modificaciones a sus características técnicas, funcionales o estéticas, provocadas por los avances técnicos.
- Para que pueda encontrar fácilmente las referencias de su aparato, le aconsejamos que las anote en la página "Servicio Técnico y Servicio al Consumidor". (Esta página también le explica dónde encontrarlas en el aparato.)
Atención
Cuando se trate de una cocina
calentada con un aparato conectado a una chimenea (ej.: estufa), hay que instalar la campana en modo reciclaje. No utilice la campana sin los filtros modulares.
Se debe prever una ventilación adecuada del local cuando se utilice una campana extractora de cocina al mismo tiempo que otros aparatos que funcionen con gas u otro combustible. Prever un detector de CO en la habitación para evitar cualquier peligro de emanación tóxica. Esta advertencia no se aplica a los aparatos que sólo envían aire a la habitación.
• PROTECCIÓN DEL MEDIO AMBIENTE
- Los materiales utilizados para el embalaje de este aparato son reciclables. Participe en su reciclaje y contribuya así a conservar el medio ambiente tirándolos a los contenedores municipales previstos para ellos.
- Su aparato también contiene materiales reciclables, por lo que está marcado con este logotipo que le indica que los aparatos desechados no deben mezclarse con otros residuos.
Actuando así, el reciclaje de los aparatos que organiza su fabricante se efectuará en las mejores condiciones posibles, de acuerdo con la directiva europea 2002/96/CE sobre los residuos de equipos eléctricos y electrónicos. Consulte en su ayuntamiento o a su vendedor para conocer dónde se encuentran los puntos de recogida de aparatos desechados más cercanos a su domicilio.
– Le damos las gracias por su colaboración en la protección del medio ambiente.
Atención
La instalación debe ser realizada exclusivamente por instaladores y técnicos cualificados.
Atención
Antes de utilizar por primera vez el filtro modular, retire la película protectora.

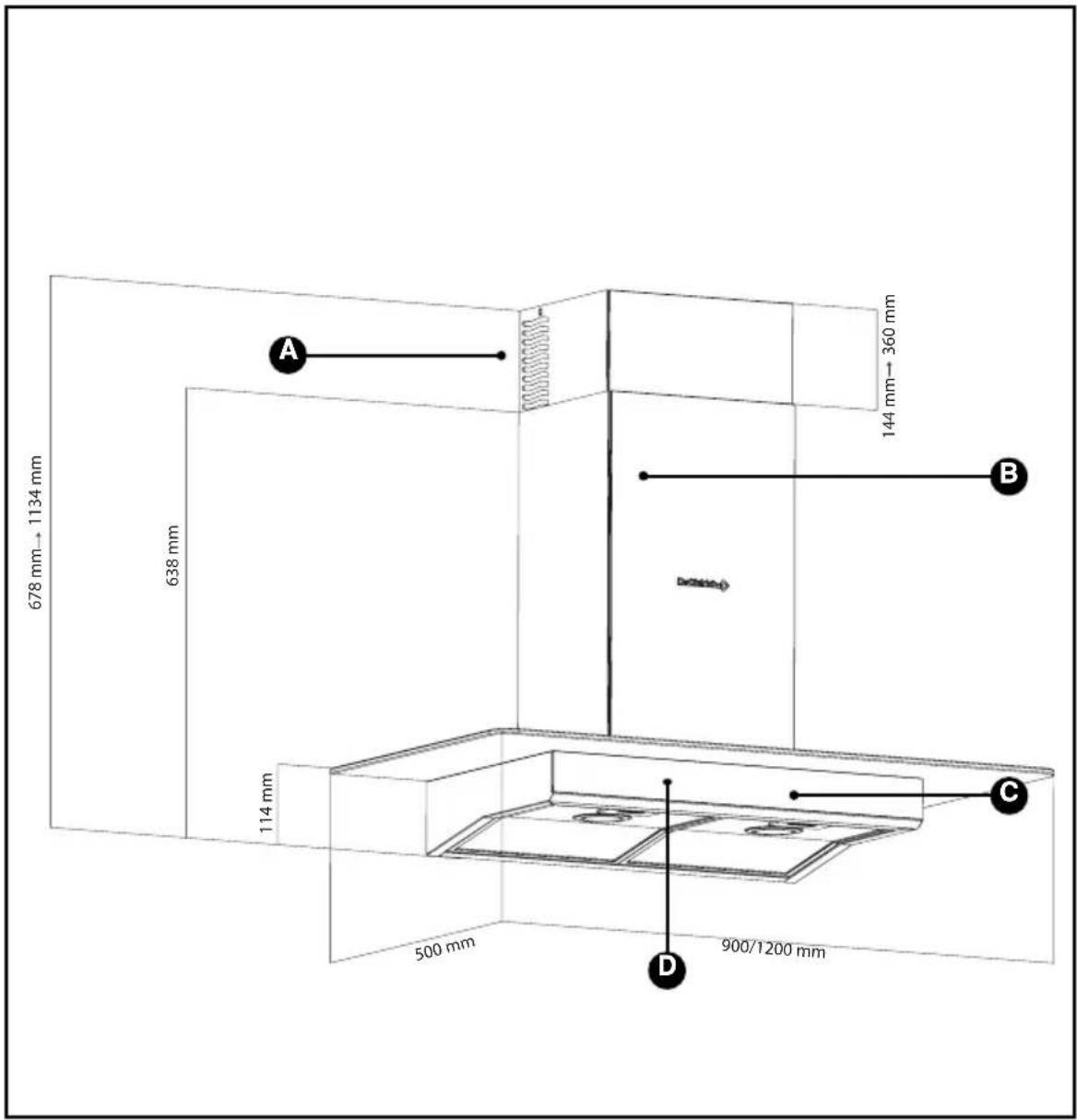

• DESCRIPCIÓN DEL APARATO
Aberturas
Carcasa
Chimenea
Mandos
2 / INSTALACIÓN DEL APARATOES
- El aparato debe estar desconectado al instalarlo o al realizar cualquier intervención en él.
- Compruebe que la tensión de la red corresponde a la tensión indicada en la placa de características que se encuentra en el interior de la campana.
- Si la instalación eléctrica de su campana obliga a efectuar una modificación para poder conectar el aparato, llame a un electricista cualificado.
- Si la campana se utiliza en versión evacuación, no conecte el aparato a un conducto de evacuación de humos de combustión (caldera, chimenea, etc.) o a una VMC (ventilación mecánica controlada).
- El conducto de evacuación, sea cual sea, no debe desembocar en los bajos del tejado.
- Instale la campana a una distancia de seguridad de al menos 70cm de la placa de cocción eléctrica, de gas o mixta.
• UTILIZACIÓN EN VERSIÓN EVACUACIÓN
Si tiene una salida hacia el exterior
(fig. 1)
Puede conectar su campana a ella mediante un conducto de evacuación (mínimo ∅ 125 mm, esmaltado, de aluminio, flexible o de un material no inflamable). Si su conducto tiene un diámetro inferior a 125 mm, deberá pasar obligatoriamente al modo reciclaje.

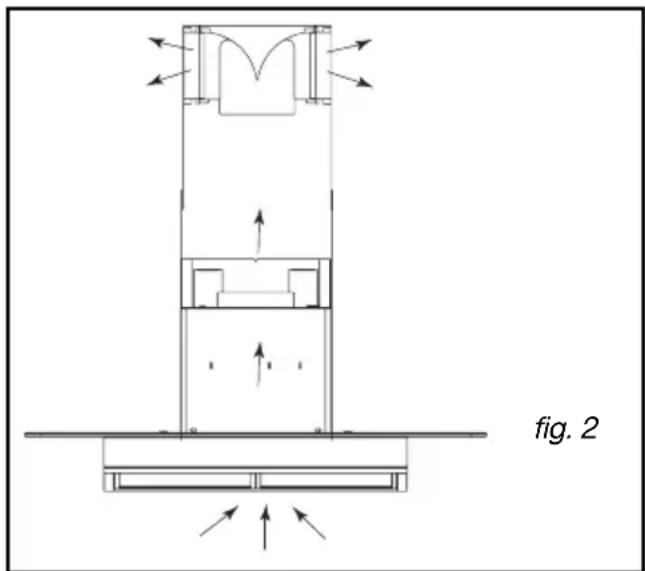

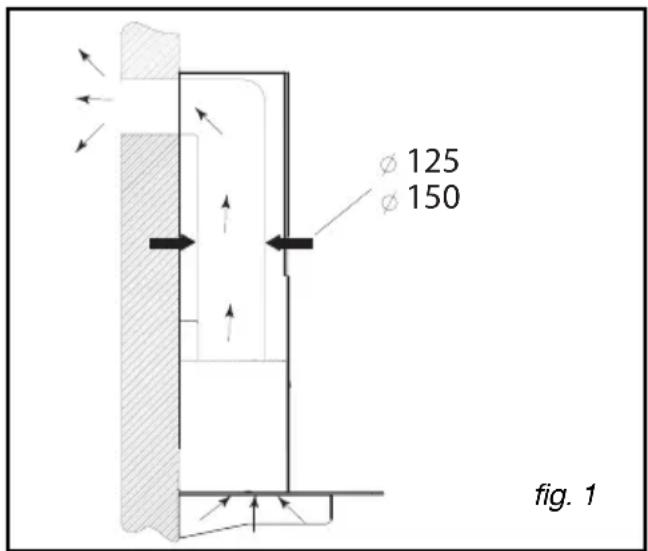

• UTILIZACIÓN EN VERSIÓN RECICLAJE
Si no tiene una salida al exterior
(fig. 2)
Todos nuestros aparatos presentan la posibilidad de funcionar en modo reciclaje.
En ese caso, añada un filtro de carbono activo que retendrá los olores.
(Ver Capítulo 4: Cambio del filtro de carbono.)
• CONEXIÓN ELÉCTRICA
Al efectuar la instalación y las operaciones de mantenimiento, el aparato deberá estar desconectado de la red eléctrica y los fusibles estarán cortados y quitados.
La conexión eléctrica se deberá realizar antes de colocar el aparato en el mueble.
Compruebe que:
- la potencia de la instalación es suficiente,
- las líneas de alimentación están en buen estado,
- el diámetro de los cables es conforme con las normas de instalación.
Atención
Este aparato se suministra con un
cable de alimentación H 05 VVF de 3 conductores de 0,75 mm² (neutro, fase y tierra). Debe ir conectado a la red 220-240 V monofásica por medio de un enchufe normalizado CEI 60083 que deberá quedar accesible una vez realizada la instalación, de acuerdo con las normas de instalación.
No asumiremos ninguna responsabilidad en caso de producirse un accidente debido a una toma de tierra inexistente o incorrecta. El fusible de la instalación deberá ser de 10 ó 16 A. Si el cable de alimentación estuviera dañado, llame al servicio técnico para evitar cualquier peligro.
Atención
Si necesita modificar la instalación
eléctrica de su habitación para poder conectar el aparato, llame a un electricista cualificado.
Atención
Si la campana tiene cualquier
anomalía, desconecte el aparato o quite el fusible correspondiente a la línea de conexión del aparato.
• MONTAJE DE LA CAMPANA EXTRACTORA
Atención
La instalación debe ser conforme a las normativas vigentes para la ventilación de los locales. En Francia, dichas normativas vienen indicadas en el DTU 61.1 del CSTB. En particular, el aire evacuado no deberá ser enviado a un conducto empleado para evacuar humos de aparatos que utilicen gas u otro combustible. Los conductos en desuso sólo pueden ser utilizados con el acuerdo de un especialista competente.
La distancia mínima entre la zona de cocción y la parte más baja de la campana debe ser de 70 cm. Si las instrucciones de la placa instalada bajo la campana indicaran una distancia mayor que 70 cm, es ésta la que se deberá tener en cuenta.

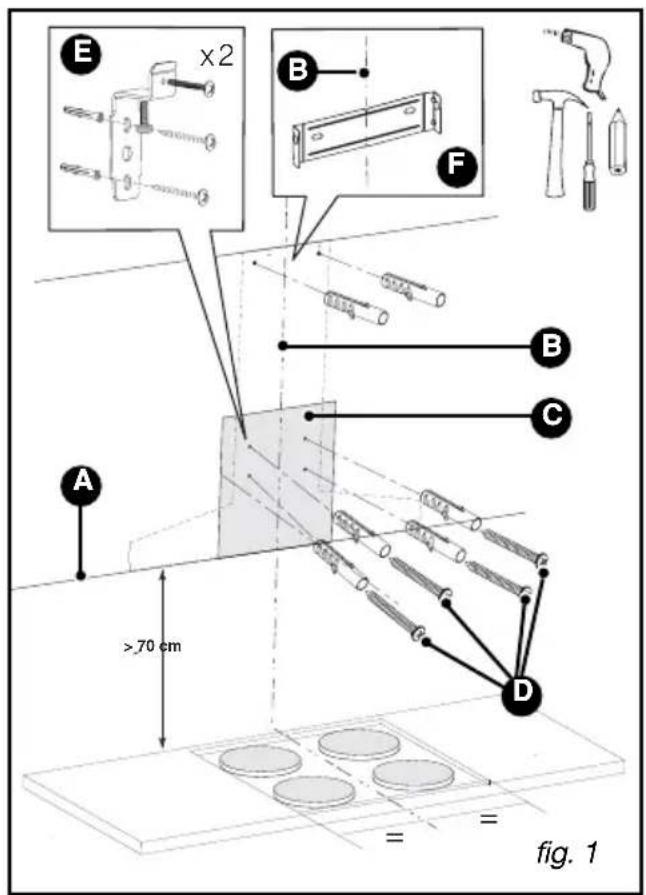

- Trace una marca horizontal a una distancia mínima de 70 cm de la zona de cocción.(A/fig.1).
- Trace una raya vertical (B/fig.1)en la pared, centrada con respecto a la placa de cocción y que baje desde el techo hasta la marca horizontal precedente (A).
- Coloque la plantilla C1 (fig.1)contra la pared, superponiendo la marca que representa el eje de la campana sobre la raya vertical B (fig.1) antes trazada.
- Coloque el soporte de chimenea F (fig. 1) apoyándolo contra el techo y trace las marcas en el eje B.
– Taladre los 6 orificios. Introduzca las 6 clavijas. - Atornille las dos escuadras E.
- Enganche la campana extractora por los recortes rectangulares a las 2 escuadras (fig. 2). El tamaño de los recortes le permite ajustarla a la derecha o a la izquierda.
Consejo
Regule la altura y el nivel manipulando los tornillos de regulación "G" y bloquee después la campana contra la pared apretando los tornillos "H".

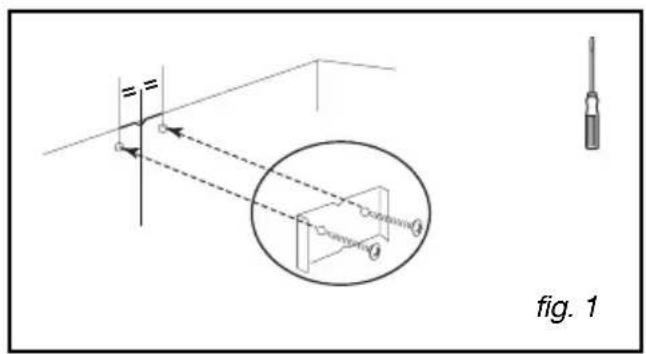

- Evacuación exterior
- Fije contra la pared, con los dos tornillos, el soporte metálico de la chimenea, apoyándolo contra el techo (fig. 1).

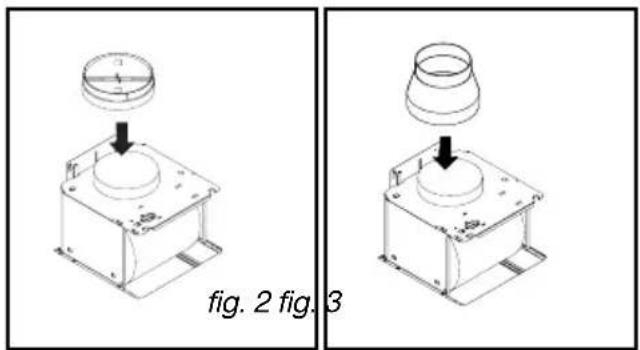

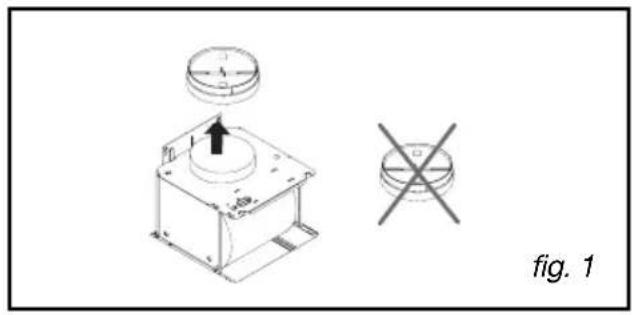

- Monte la válvula de retención en la salida del motor (fig. 2). Esta válvula de retención permite obstruir la entrada de aire procedente del exterior.
- Si el diámetro del conducto tiene 125 mm, utilice el adaptador que se suministra (fig. 3). Si su conducto tiene menos de 125 mm, es obligatorio que conecte la campana en modo reciclaje.
- Encaje el extremo del conducto en la salida del motor (fig. 4).
- Prepare su chimenea telescópica teniendo cuidado de disimular las aberturas (fig. 4). Encaje las chimeneas una en otra lo máximo posible.
- Fije la parte superior de la chimenea (B/fig. 4) al soporte metálico de la chimenea (A/fig. 4) con los dos tornillos (G /fig. 4).
- Ajuste la longitud de la chimenea telescópica bajando la parte inferior y encajándola en la parte alta de la campana.

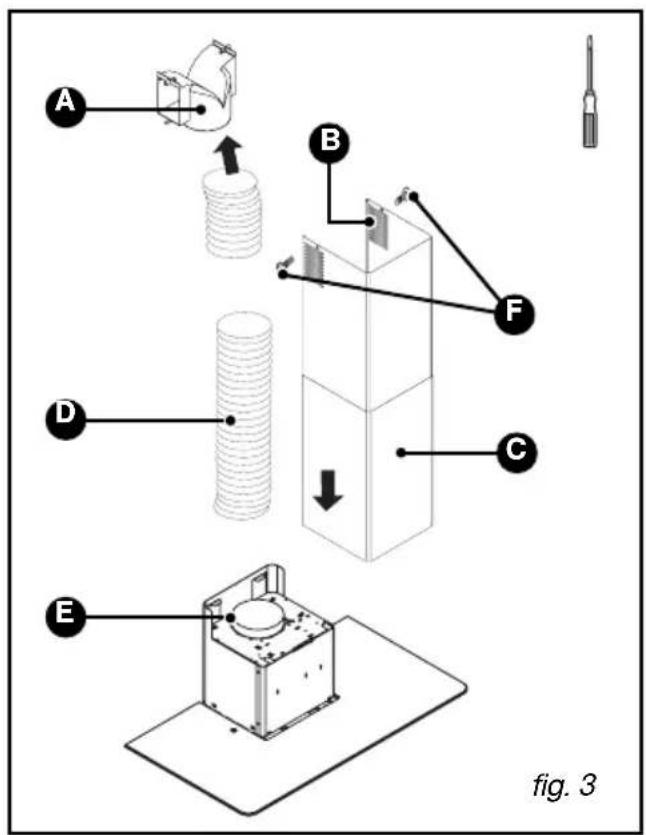

A Soporte de chimenea
B Chimenea telescópica
C Conducto
D Adaptador
E Válvula de retención
F Salida motor
G Tornillo de sujeción de la chimenea
- Quite la válvula de retención (fig. 1).
- Fije contra la pared, con los dos tornillos, el soporte metálico de la chimenea, apoyándolo contra el techo (fig. 2). Tenga cuidado de que el deflector quede centrado con respecto al trazo vertical hecho en la pared (fig. 2).
- Encaje un extremo del conducto en el deflector y el otro extremo en la salida motor (fig. 3).
- Prepare la chimenea teniendo cuidado de colocar las aberturas hacia abajo para que estén visibles (B/fig. 3).
- Fije la parte superior de la chimenea (C/fig. 3) en el deflector de humo (A/fig. 3) con los dos tornillos (F/fig. 3).
- Ajuste la longitud de la chimenea telescópica bajando la parte inferior y encajándola en la parte alta de la campana.
A Deflector de humo
B Aberturas
© Chimenea telescópica
D Conducto
E Soporte motor
F Tornillo de sujeción de la chimenea
Consejo Para conseguir una utilización óptima del aparato, le aconsejamos que lo conecte a un conducto de 150 mm de diámetro (no incluido). Limite al máximo el número de codos y la longitud del conducto. Si la campana funciona en evacuación exterior, es conveniente asegurarse de que llegue aire suficiente para que no se cree depresión en la habitación.
A Marcha/Parada-Velocidad 1
B Velocidad 2
C Velocidad 3
D Velocidad 4
E Boost
F Parada diferida
G Iluminación
Consejo
Esta guía de instalación y utilización es válida para varios modelos. Podría haber ligeras diferencias en detalles y equipamientos entre su aparato y las descripciones que se presentan.

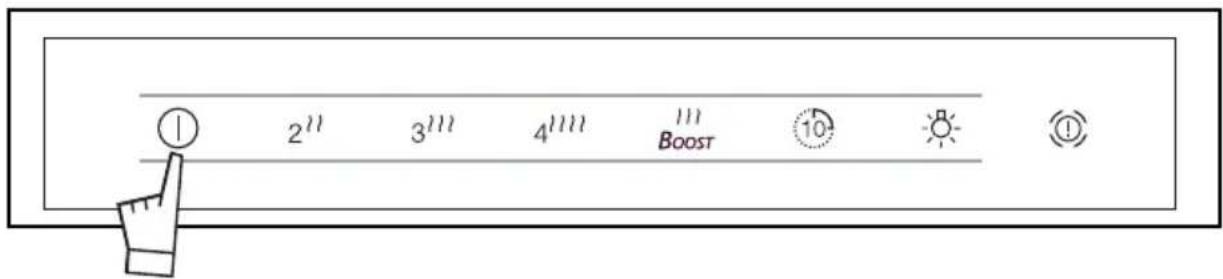

• PUESTA EN MARCHA DE LA CAMPANA
Pulsando el mando se pone en marcha la campana en velocidad 1.
Pulsando el mando se pone en marcha la campana en velocidad 2.
Haga lo mismo para las velocidades 3^111 - 4^111 y Boost.

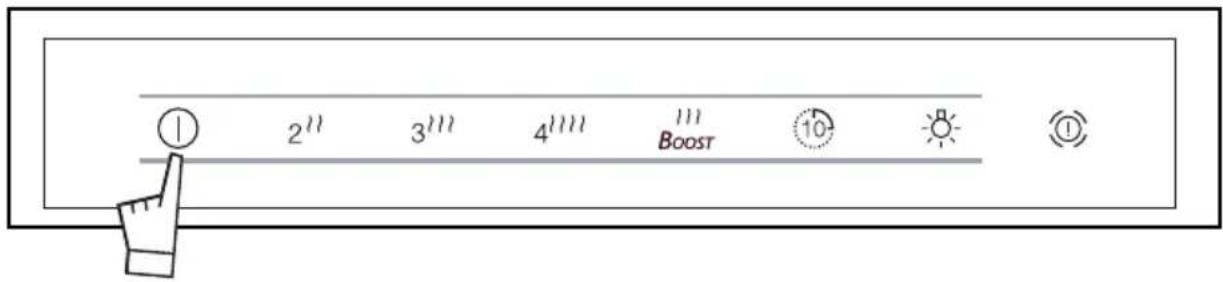

• PARADA DE LA CAMPANA
Para detener el funcionamiento de la campana, pulse el mando ②segundos. Se apagarán los mandos de velocidad.

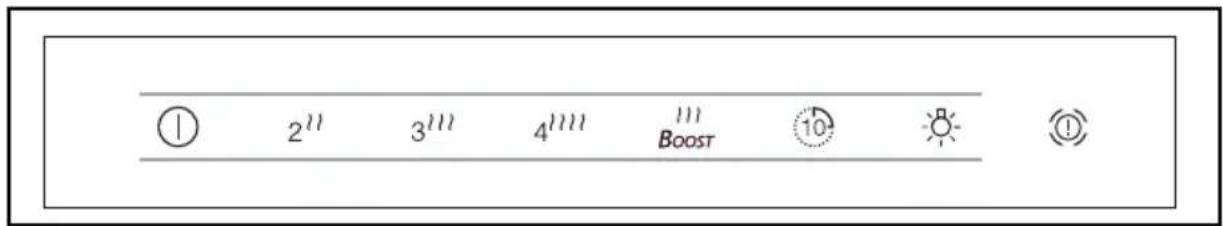

• CAMBIO DE VELOCIDAD
Una vez que haya puesto en marcha la campana, puede modificar la velocidad de aspiración pulsando el mando que desee.
(Ej.: Está en velocidad 2 ^11 . Pulsando una vez 4 ^1111 podrá pasar a la velocidad 4 de aspiración. Se enciende el mando 4 ^111

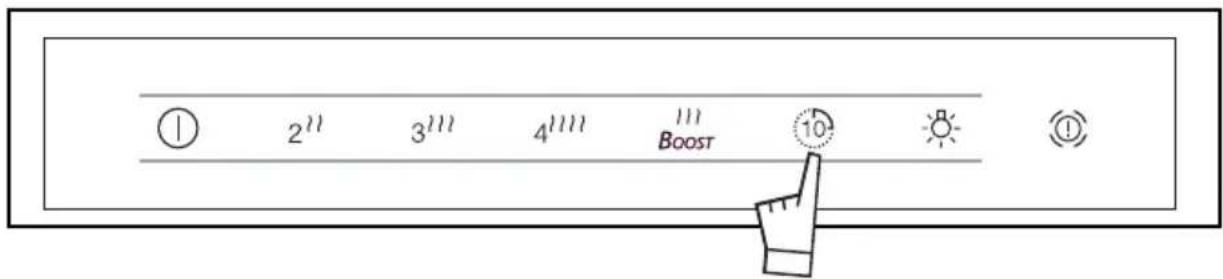

• PARADA DIFERIDA
Al finalizar la cocción, puede seleccionar el mando para detener la campana. Esta función permite mantener la aspiración durante 10 minutos a la velocidad seleccionada.
Para anular la parada diferida, pulse el mismo mando y se detendrá la función diferida.

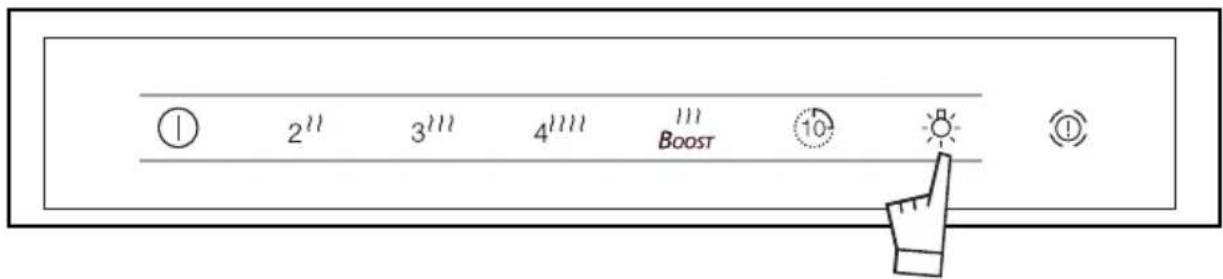

- ILUMINACIÓN
Pulsando brevemente el mando se enciende la iluminación halógena de la campana.
Se apaga la iluminación y el mando

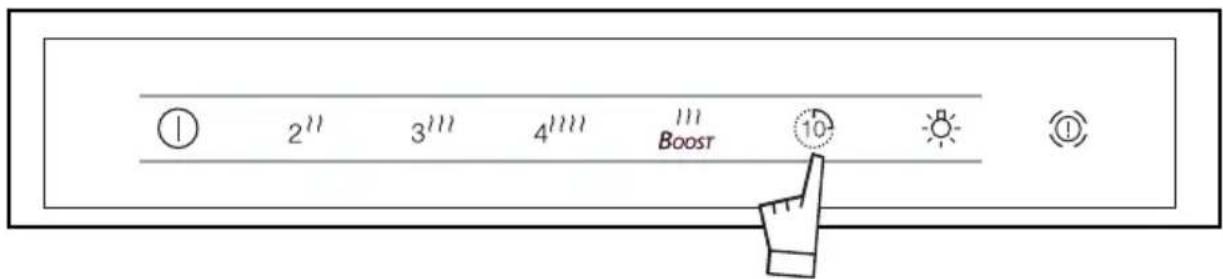

• BLOQUEO DE LOS MANDOS
Cuando limpie la campana, puede dejar bloqueados los mandos manteniendo pulsado el mando durante 5 segundos. El mando queda encendido.
Para desbloquear los mandos, repita la misma acción. El mando se apaga.
3 / UTILIZACIÓN DEL APARATOES

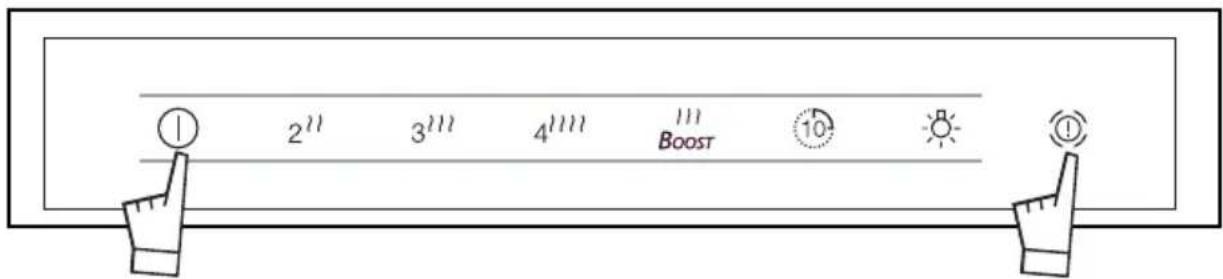

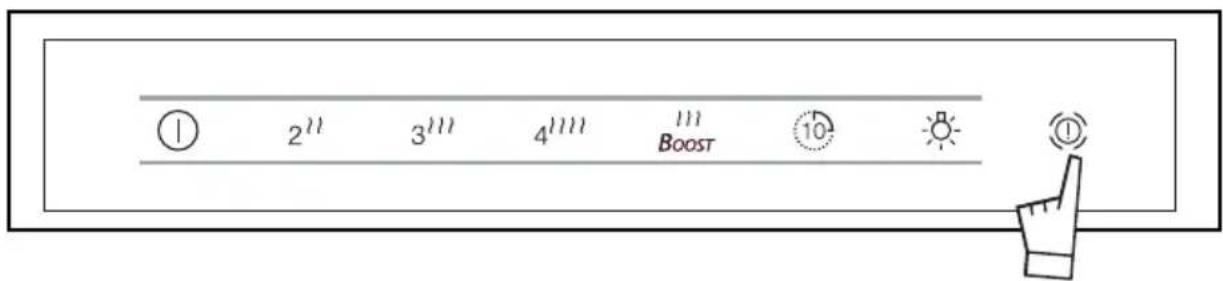

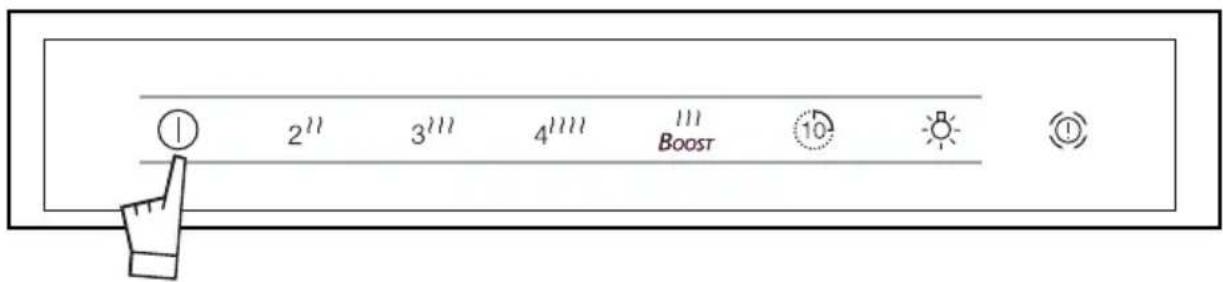

• MODO RECICLAJE
Si la campana está en reciclaje y utiliza filtros de carbono. Cuando la esté utilizando, puede configurar la campana en modo reciclaje.
Mantenga pulsados al mismo tiempo durante un momento y. Los mandos se encienden.
Para configurarlo en modo reciclaje, pulse para tener encendidos los mandos y 4 ^1111 Boost.
Valide la configuración pulsando ① Se apagan los pilotos.

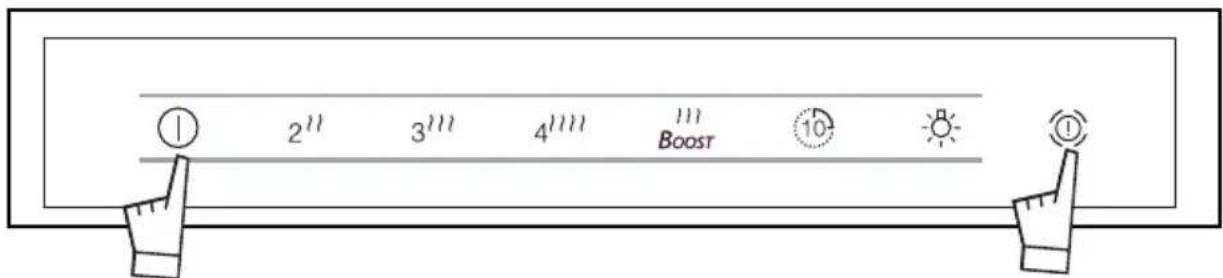

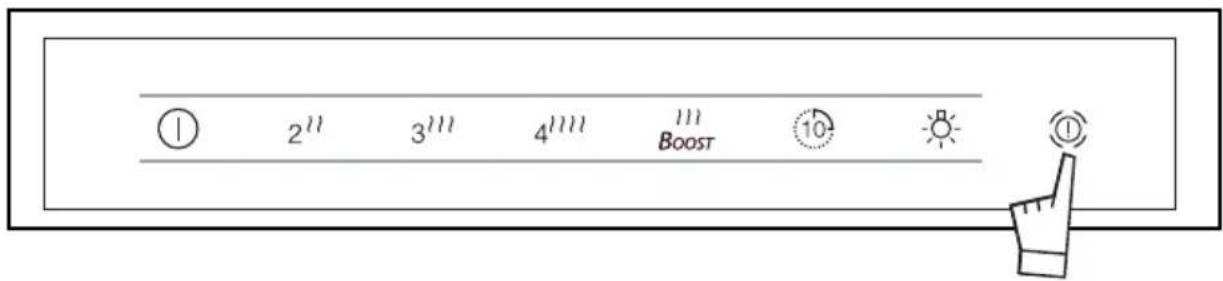

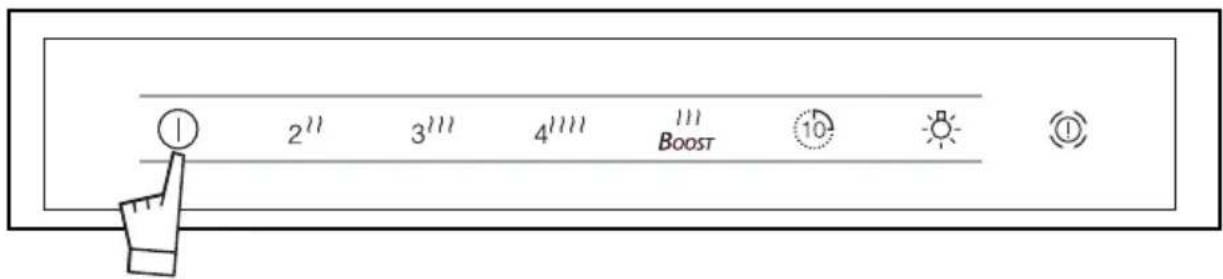

• MODO EVACUACIÓN
Si su campana tiene una evacuación exterior, puede configurarla en modo evacuación:
Pulsar al mismo tiempo y). Los mandos están encendidos.
Si y están encendidos: su campana está en configuración EVACUACIÓN.
Valídelo pulsando ①
Si y'están'encendidos: pulse.
Se encienden los mandos y Validelo pulsando.

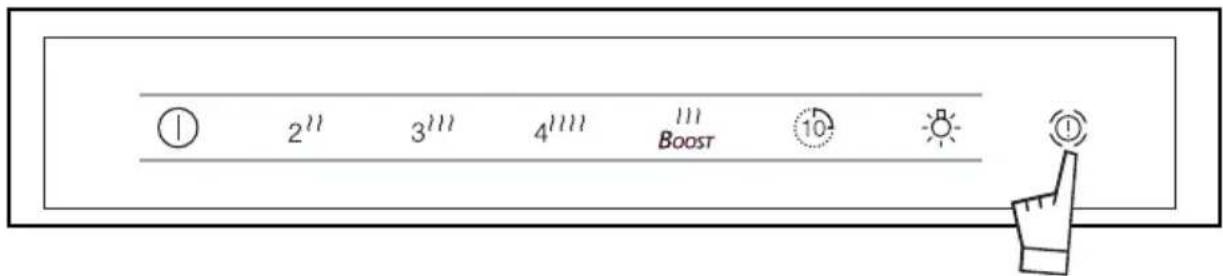

• SATURACIÓN DEL FILTRO MODULAR
Cuando el piloto parpadea, está indicando que hay que limpiar los filtros (ver capítulo "Limpieza.filtro modular").
Pulse para desbloquear la función “saturación”. Se apaga el piloto.
• SATURACIÓN DEL FILTRO DE CARBONO
Cuando la campana está en modo reciclaje, si el piloto está encendido quiere decir que hay que cambiar el filtro de carbono (le aconsejamos que cambie los filtros cada 6 meses).
Para apagar el piloto , pulse el mando . Se apaga el piloto.
• AUTO STOP VENTILADOR
Si se olvida de apagar la campana, ésta se apagará al cabo de 9 horas de funcionamiento. La campana pasa a modo PARADA.
• AUTO STOP ILUMINACIÓN
Si se olvida de apagar la luz, ésta se apagará al cabo de 9 horas de funcionamiento.
Atención
Desconecte el aparato antes de proceder al mantenimiento y limpieza del aparato. Un mantenimiento periódico es una garantía de buen funcionamiento, buen rendimiento y duración.
Atención
No respetar las instrucciones de limpieza del aparato y los filtros puede ocasionar incendios. Respete estrictamente las instrucciones de mantenimiento.
• LIMPIEZA DE LOS FILTROS MODULARES
Se deben limpiar cada 30 horas de utilización o aproximadamente una vez al mes como mínimo. La limpieza se puede hacer en el lavavajillas, en posición vertical.
Utilice un cepillo, agua caliente y un detergente suave. Aclárelos y séquelos con cuidado antes de volverlos a colocar.
- Desmontaje del filtro modular

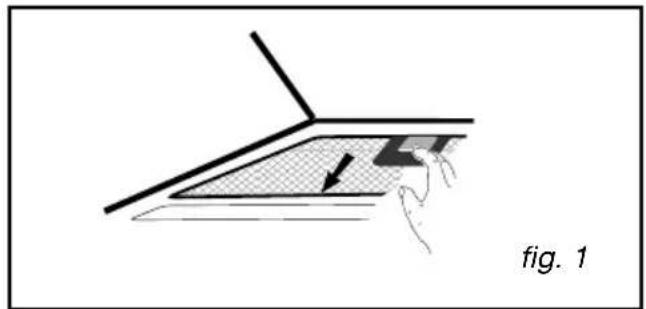

- Presione la empuñadura integrada del filtro modular (fig.1).
– Gire el filtro hacia abajo (fig.2).
• CAMBIO DEL FILTRO DE CARBONO
Cámbielo cada 120 horas de utilización aproximadamente.

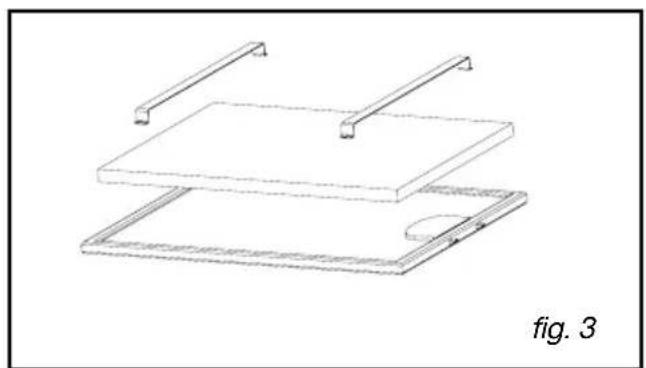

-Quite los filtros modulares (fig. 3).
- Coloque los filtros de carbono en el módulo en el lado interior de la campana.
- Encaje las 2 varillas de sujeción a ambos lados del filtro modular.
- Repita esta operación con todos los filtros modulares.
Para limpiar el exterior de la campana utilice agua con jabón, pero no use cremas para fregar, ni estropajos.
• CAMBIO DE BOMBILLA
Atención
Antes de realizar cualquier intervención, deberá dejar la campana sin tensión, bien desenchufándola o bien accionando el disyuntor.
Modelo con bombilla halógena

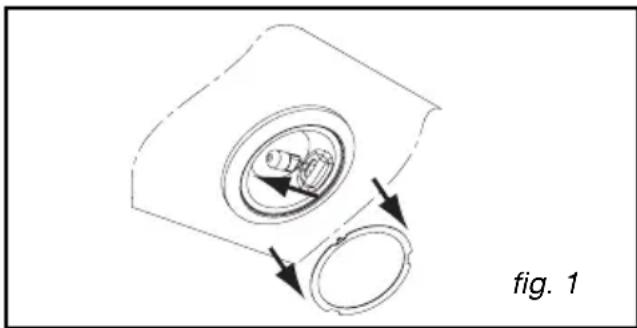

- Quite la tulipa (fig. 1).
- Cambie la bombilla halógena G4-20W-12V.
- Vuelva a colocar el conjunto realizando las operaciones en sentido inverso.
Antes de realizar cualquier intervención, deberá dejar la campana sin tensión, bien
desenchufándola o bien accionando el disyuntor.
- CUIDADO DEL APARATO
| CUIDADO... | ¿QUÉ DEBE HACER ? | PRODUCTOS/ACCESORIOS A EMPLEAR |
| Carcasa y accesorios | No utilice nunca estropajos metálicos, productos abrasivos o cepillos demasiado duros. | Para limpiar el chasis y ojo de buey de iluminación, utilice exclusivamente productos de limpieza del comercio diluidos en agua, aclare después con agua y seque con un trapo suave. |
| Filtro modular | El filtro retiene los vapores grasos y el polvo. Este elemento garantiza una parte importante de la eficacia de la campana.Si hubiera manchas persistentes, utilice una crema no abrasiva y aclare con agua limpia. | Límpielo con un producto de limpieza del comercio, aclárelo abundantemente y séquelo. La limpieza se puede efectuar en el lavavajillas, en posición vertical (no lo ponga en contacto con la vajilla sucia o con cubiertos de plata). |
| Filtro carbono activo | Este filtro retiene los olores y se debe cambiar al menos una vez al año, en función de su uso.Pida estos filtros a su vendedor (con la referencia indicada en la placa de características que se encuentra en el interior de la campana) y anote la fecha del cambio. |
Para la conservación de su aparato, le recomendamos que utilice los productos de limpieza Clearit.
La pericia de los profesionales
al servicio de los particulares
Clearit le propone productos profesionales y soluciones para el mantenimiento diario de aparatos electrodomésticos y cocinas.
Los encontrará a la venta en su distribuidor habitual, junto con una línea de productos accesorios y consumibles.
| SOLUCIONESSÍNTOMAS | |
| La campana no funciona... | Compruebe que:no hay un corte de corriente.se ha seleccionado una velocidad. |
| El rendimiento de la campana es insuficiente... | Compruebe que:la velocidad del motor que ha seleccionado es suficiente para la cantidad de humo y vapor de agua producidos.la cocina está suficientemente ventilada para que pueda entrar aire.el filtro de carbono no está gastado (campana en versión reciclaje). |
| La campana se ha parado mientras estaba funcionando | Compruebe que:no hay un corte de corriente.no se ha activado el dispositivo de corte omnipolar. |
DE 6 / KUNDENDIENST
Las intervenciones que requiera la máquina deberán ser efectuadas:
- por el revendedor,
- o por cualquier profesional cualificado depositario de la marca.
Al llamar, mencione la referencia completa de la máquina (modelo, tipo y número de serie).
Estos datos figuran en la placa de identificación situada en la máquina.
