MANUAL DE USUARIO IQW30 Baxi

Instrucciones de Instalación y Montaje para el

INSTALADOR

CE

• Asegurarse esta en conformidad con las regulaciones locales, nacionales e internacionales.
• Leer cuidadosamente las "PRECAUCIONES" antes de realizar la instalación.
  ■ Lea y guarde este manual.
• Antes de salir de fábrica la unidad FANCOIL ha sido sometida a un test de resistencia de presión, ha sido estáticamente y dinámicamente equilibrado, se ha sometido a un test de ruido, de volumen de aire frio, de propiedades eléctricas y de detección de desperfectos físicos.

Las precauciones de seguridad detalladas en este manual están divididas en dos categorías. En cualquiera de las dos, la información de seguridad debe ser leída con detenimiento.

ADVERTENCIA

No tener en cuenta una advertencia puede causar lesiones graves o incluso la muerte

PRECAUCIÓN

No tener en cuenta una precaución puede causar lesiones o daños en el equipo

Después de completa la instalación, asegúrese de que la unidad opere de manera correcta. Por favor instruya al cliente sobre cómo hacer funcionar la unidad y hacerle un correcto mantenimiento.

ADVERTENCIA

Asegurarse de que solo personal cualificado instala, repara o mantiene el equipo

Una deficiente instalación, reparación puede provocar una descarga eléctrica, fugas, fuego u otros daños al equipo.

Instale el equipo estrictamente conforme las instrucciones

Si la instalación es defectuosa, puede causar fuga de agua, descarga eléctrica y fuego.

Cuando se instale la unidad en una sala pequeña, tome medidas contra la concentración de refrigerante por encima de los parámetros permitidos en caso de fuga de refrigerante

Para más información, contacte con el vendedor.

Excesivo refrigerante en un ambiente cerrado puede provocar falta de oxígeno.

Use los accesorios suministrados para la instalación

De lo contrario, el equipo podría caer, provocaría fuga de agua, una descarga eléctrica y fuego.

El aparato no debe ser instalado en la lavandería.

Antes de acceder al os terminales de conexión no debe haber tensión en la alimentación.

El aparato debe ser posicionado de manera que sea accesible.

Para la instalación eléctrica, siga los estándares locales de cable, la normativa aplicable y las instrucciones de este manual. Un circuito independiente y una salida única deben ser usados.

Si la capacidad del circuito eléctrico es insuficiente o defectuosa, puede causar una descarga eléctrica.

Use el cable específico con el grosor correcto y fije el cable en el terminal de manera que ninguna fuerza externa pueda actuar sobre el terminal.

Si la conexión o la fijación no es correcta, se producirán sobre calentamientos o fuego en el conexionado.

El ruteado del cableado organizado adecuadamente para que luego el tablero de control pueda ser fijado correctamente.

Si el tablero de control no se fija correctamente, se producirán sobre calentamientos en ese punto del terminal, fuego o descarga eléctrica.

Si el cableado está dañado, este debe ser substituido por un servicio cualificado o similar para así evitar daños.

No modifique lo longitud de los cables de alimentación ni use cables para extenderlos. No comparta la alimentación con otros aparatos.

De lo contrario, causará descarga eléctrica o fuego.

Si se produce una fuga de agua durante la instalación, ventile la zona inmediatamente.

Después de completar la instalación, verifique que no haya fuga de agua.

El agua fría in en la unidad no debe ser inferior a 3°C y el agua caliente no debe superar los 80°C. El agua dentro de la unidad debe estar limpia. La calidad del aire debe de cumplir los estándares de PH=6.5\~7.5.

PRECAUCIÓN

Conecte el equipo a tierra.

No conecte la toma a tierra a los tubos de agua, ni a tierra de la línea telefónica. Una toma tierra incompleta puede causar descarga eléctrica.

Asegúrese de instalar un interruptor diferencial.

No instalar interruptor diferencial puede causar una descarga eléctrica.

Instale la tubería de drenaje para asegurar una correcta descarga de condensados y asile los tubos para enviar condensación.

Una indebida instalación de tubería de drenaje puede causar una fuga de agua y producir daños en la instalación.

Cuando instale la unidad y realice el conexionado de cables de alimentación y comunicación tenga en cuanta de dejar una distancia de como mínimo 1 metro con televisiones, radio para así evitar interferencias.

Dependiendo de las ondas de radio, la distancia de 1 metro puede ser no suficiente para eliminar por completo las interferencias.

Este aparato puede ser utilizado por niños de edades superiores a 8 años y personas con discapacidades físicas, sensoriales o mentales o falta de experiencia y conocimiento si han sido supervisados o instruidos en el uso del aparato de una manera segura y entendiendo los posibles peligros. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del aparato no deben ser realizados por niño sin supervisión.

DISPOSICIÓN: No deseche aparatos eléctricos como basura municipal sin tipo, use otras instalaciones de desecho.

Contacte con la administración local para obtener más información sobre los sistemas de recogida disponibles.

Si los aparatos eléctricos se desechan en vertederos de basura, las sustancias peligrosas pueden salirse y contaminar el agua y llegar a la cadena de alimentación, dañando nuestra salud y bienestar.

Cuando se repongan antiguos aparatos por nuevos, el distribuidor está obligado legalmente a tomar de vuelta su aparato antiguo para desecharlo gratuitamente.

Desconecte la alimentación antes de limpiar y realizar el mantenimiento. Use trapos secos para limpiar el equipar.

No instale el equipo en los siguientes lugares.

- Donde haya productos derivados del petróleo.

• En entornos salinos (cerca de la costa)
• Donde haya gases cáusticos (sulfito, por ejemplo) en el aire (cerca de una fuente termal).
• En buses o cabinas
• En lugares con fuertes vibraciones (fábricas).
• En cocinas donde existan gases aceitosos.
• Donde existan fuertes ondas electromagnéticas.
• Donde haya materiales inflamables o gas.
• Donde hayan ácido o líquido alcalino evaporando.
• Otras condiciones especiales.

2. INFORMACIÓN PARA LA INSTALACIÓN

• Para una correcta instalación, antes de empezar, lea atentamente este manual.
• La unidad fancoil debe ser instalada por personal cualifica.
• Cuando se instale esta unidad y sus accesorios y tuberías, por favor siga este manual lo más estrictamente posible.
• Si la unidad fancoil se instala en una parte metálica del edificio, debe haber aislamiento eléctrico acorde a las legislaciones estándar.
• Cuando se finalicen los trabajos de instalación, por favor, alimente el equipo después de haber revisado meticulosamente la instalación.

3. PARTES DEL EQUIPO

Abriendo el frontal de la unidad interior se accede al botón de 'funcionamiento temporal'.

Este botón se usa para que la unidad opere de forma temporal en caso de pérdida o anomalía del control remoto.

Es posible operar en dos modos de funcionamiento; AUTO y COOL forzado.

Al pulsar el botón, la unidad funcionará el siguiente orden; AUTO, COOL forzado, OFF.

1. AUTO

La luz de operación se iluminará y el equipo funcionará en modo AUTO. En este modo el control remoto puede operar sobre la unidad.

1. COOL forzado

La luz de operación parpadeará. El equipo funcionará en refrigeración con velocidad del ventilador 'ALTA' durante 30 minutos. Pasado este tiempo el equipo cambiara el modo de operación a AUTO. En este modo el control remoto queda deshabilitado.

1. OFF

La luz de operación se apagará. La unidad estará apagada. En este modo el control remoto puede operar sobre la unidad.

4. ACCESORIOS INCLUIDOS

Accesorio Forma Cantidad
Manual del usuario e instalación		1
Unidad fancoil		1
Tornillos de platina de instalación		8
Cinta de embalar		1
Embellecedor tubos pared		1
Tobo de drenaje		1
Junta de sellado de tubo de drenaje		1
Control inalámbrico		1
Soporte control		1
Pilas		2
Tornillo del soporte (ST2.9x10-C-H)		2

5. RANGOS DE OPERACIÓN

Use el sistema en el siguiente rango de temperatura para un funcionamiento efectivo.

Modo\Temperatura	Temperatura exterior	Temperatura de la sala	Temperatura de entrada de agua
Refrigeración	21°C~43°C	17°C~32°C	3°C~20°C
Calefacción	-5°C~24°C 0°C	~30°C 30°C~70°C

NOTA

1. Si la unidad fancoil es usada fuera del rango de operación permitido, podría producirse un funcionamiento anormal.
2. El óptimo rendimiento de funcionamiento se consigue dentro del rango de operación.
3. La presión del circuito de agua debe ser MÁX: 1.6MPa, MÍN: 0.15MPa.

6. INSTALACIÓN

6.1 DISTANCIAS DE INSTALACIÓN Y POSICIONAMIENTO

Antes de realizar la instalación, asegurarse de respetar las distancias de instalación indicadas en el siguiente esquema:

La unidad fan coil debe ser instalada en un lugar de manera que se cumplan los siguientes requerimientos:

- Asegurar que haya suficiente espacio para realizar la instalación y el mantenimiento.

• Asegurarse que el techo sea horizontal y de que su estructura pueda soportar el peso de la unidad.
• Asegurarse de que la entrada y la salida de aire no estén impedida, y que la influencia del aire exterior es al mínima.
• Asegurarse que el flujo de aire pueda llagar a la habitación.
• Asegurarse de que el tubo de drenaje pueda ser extraído fácilmente.
• Asegurarse de que no haya radiación directa de estufas o calentadores.

PRECAUCIÓN

Mantenga la alimentación de la unidad interior, a al menos 1 metro de la televisión y radio. Esto es para evitar interferencias y ruido entre estos aparatos. (El ruido puede ser generado dependiendo de las condiciones de la onda eléctrica generada, por lo que incluso 1 metro puede llegar a ser poco).

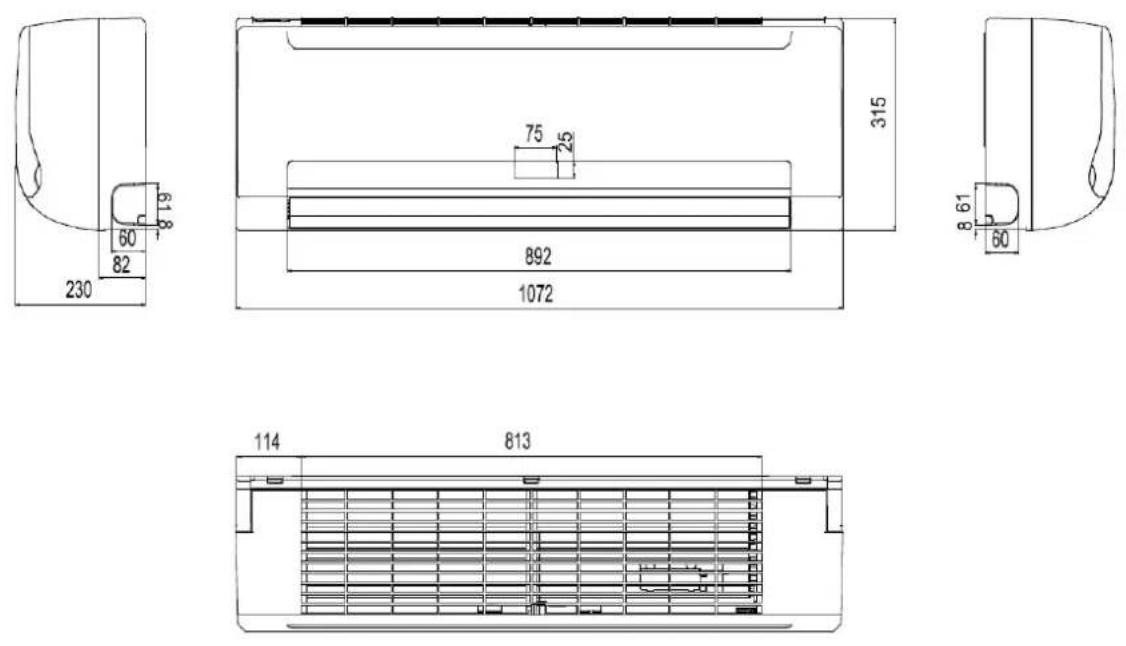

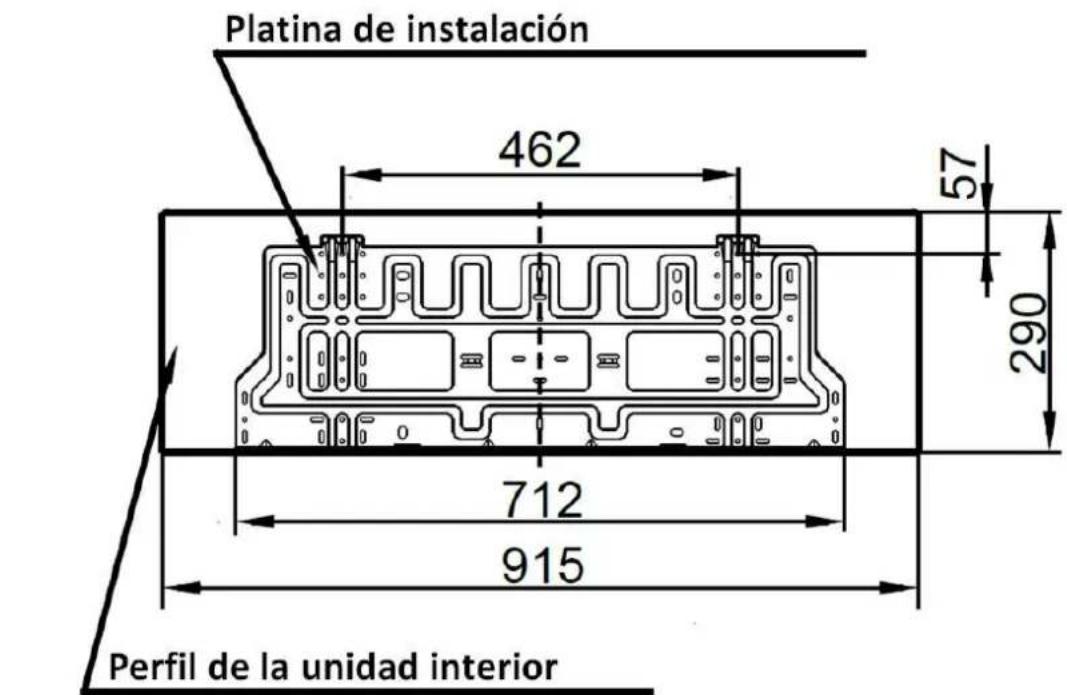

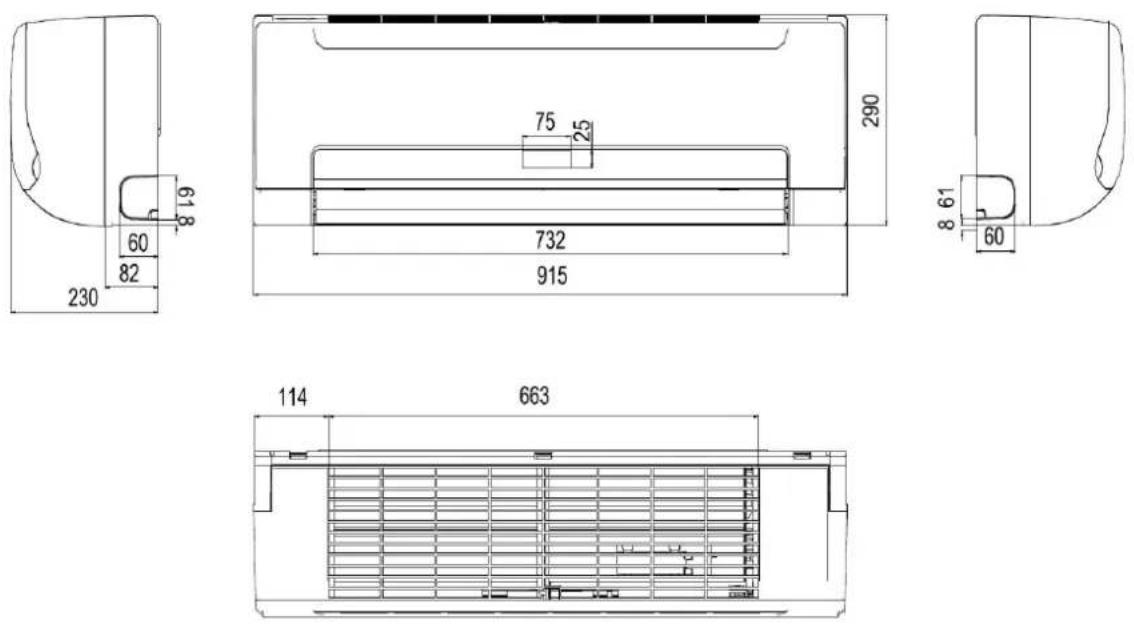

6.2 DIMENSIONES DE LA UNIDAD Y DE LA PLANTILLA DE MONTAJE

Medidas en mm.

Modelo IQWH(20/30)

Modelo IQWH40

6.3 CONEXIONADO DE TUBERÍA

1. Drenaje

Instalar la tubería de drenaje con un pendiente negativo.

No introducir el extremo de la tubería de drenaje dentro del agua.

2. Tipos de instalación disponibles

3. Distribución de tuberías y cables

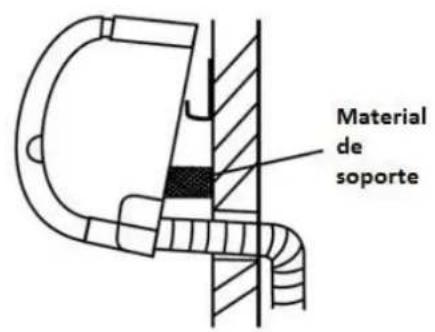

6.4 INSTALACIÓN DE LA UNIDAD INTERIOR

• Pasar las tuberías y cables a través del agujero de la pared.
• Poner el gancho de la parte trasera de la unidad interior en el gancho de colgado de la platina de instalación, mover lateralmente la unidad interior para asegurarse de que esta está correctamente fijada.
• Los trabajos de conexión de tubería se pueden realizar fácilmente suspendiendo la unidad interior utilizando un material de soporte entre la pared y la unidad interior. Quitarlo una vez los trabajos hayan finalizado.

- Presionar la parte inferior de la unidad interior contra la platina de instalación, mover lateralmente la unidad interior para asegurarse de que esta está correctamente fijada.

7. INSTALACIÓN CONEXIONES HIDRÁULICAS

Diámetro de tuberías de agua 3/4"

El conexionado hidráulico debe ser realizado por profesionales. Se deberá usar contra llave para realizar el conexionado hidráulico.

- Los equipos de pared vienen suministrados con válvula de 3 vías incorporada.

Una vez realizado el conexionado hidráulico, purgar completamente la instalación de aire utilizando el purgador que se indica en la siguiente figura:

1. La unidad fancoil debe tener una alimentación independiente.
2. La línea de alimentación eléctrica debe de tener tomo a tierra que será unida a la unidad interior y exterior.
3. Los trabajos de connexionado eléctrico deben ser realizados por personal cualificado y deben estar acorde al esquema de connexionado eléctrico.
4. La unidad debe ser instalada acorde con las regulaciones nacionales.
5. Asegurarse de colocar los cables de señal y alimentación de manera correcta parta así evitar perturbaciones.

No dar tensión al equipo antes de verificar la instalación cuidadosamente.

8.1 ESPECIFICACIONES CABLEADO ELÉCTRICO

Alimentación	N° de fases 1 fase (monofás)co
	Frecuencia y voltaje	50 Hz 220-240V~
Disyuntor/fusible(A) 10/10
Sección cableado alimentación (mm2)Por debajo de 20m		1,5
Sección toma tierra (mm2)		1,5

La designación del cable de alimentación debe ser H05RN-F o superior.

8.2 INSTALACIÓN DEL CABLEADO ELÉCTRICO

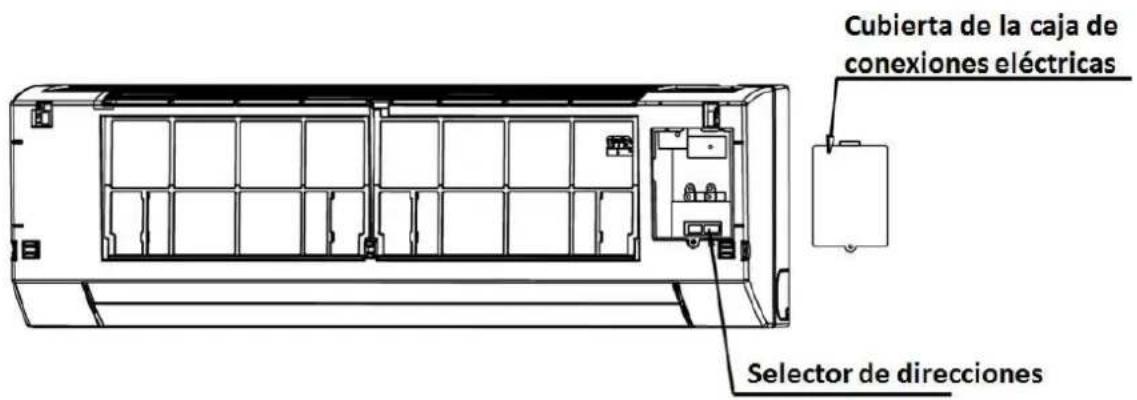

Si es necesario, quitar el frontal de la unidad interior y desconectar el display:

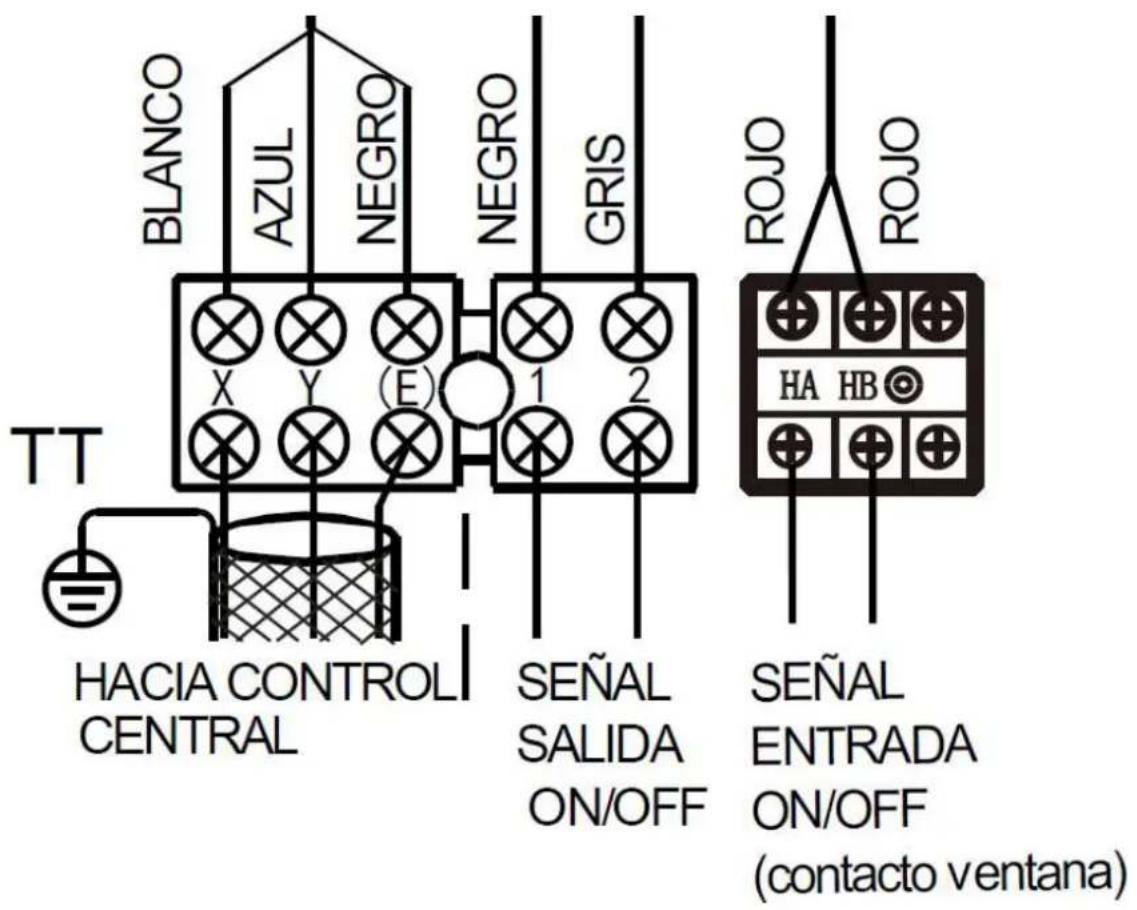

Conectar individualmente los cables de alimentación y de señal (si los hubiera) y ajustar el selector de direcciones.

NOTA

- El selector de direcciones solo es necesario ajustarlo en caso de conectar varios equipos fan coil a controles centrales. Las direcciones se fijan de la siguiente manera:

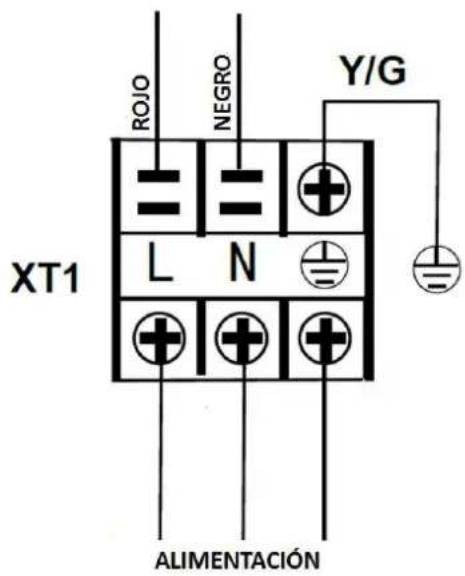

Alimentar la unidad interior a través de los conectores "L" de línea, "N" de neutro y tierra:

9. MANTENIMIENTO

PRECAUCIÓN

1. Antes de limpiar el equipo, asegurarse de que este no este alimentado eléctricamente.
2. Verificar que el cableado no está roto ni desconectado.
3. Desconectar los cables de alimentación antes de limpiar el equipo.
4. Usar un trapo seco para limpiar el equipo.
5. No usar productos químicos para el equipo.

MANTENIMIENTO DESPUÉS DE UN LARGO PERIODO DE INACTIVIDAD

1. Verificar y quitar cualquier material que pueda estar obstruyendo la entrada o la salida de aire.
2. Limpiar los filtros de aire.
3. Alimentar eléctricamente el equipo al menos 12 horas antes de que el equipo deba operar para así asegurar un funcionamiento adecuado.

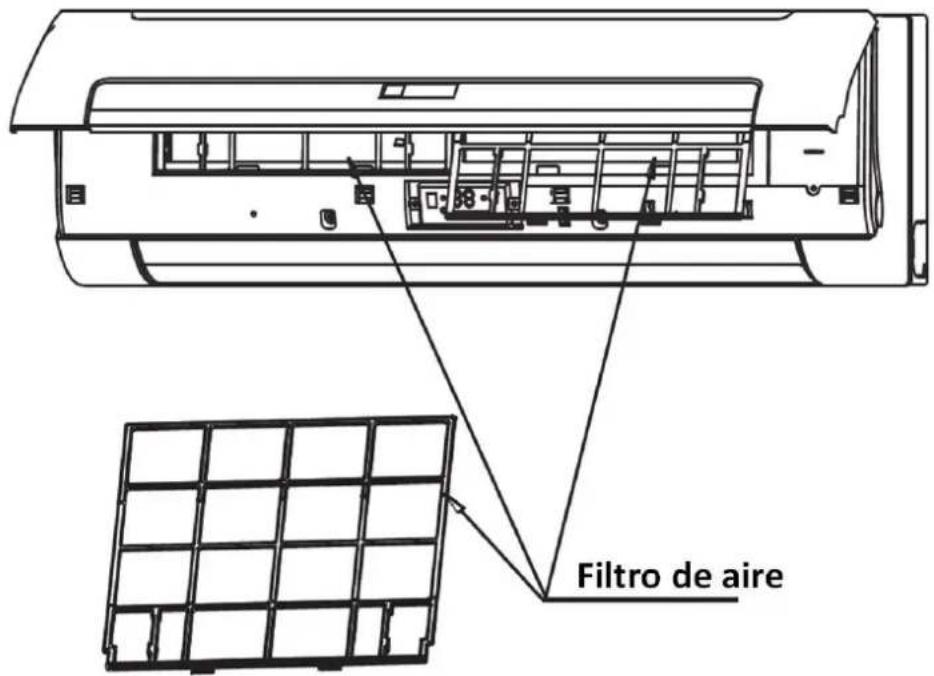

LIMPIEZA DE FILTROS DE AIRE

El filtro de aire evita la introducción de polvo u otras partículas dentro del equipo. En caso de que el filtro este bloqueado, el rendimiento del equipo podrá reducirse drásticamente.

El filtro debe ser limpiado frecuentemente.

Si el polvo acumulado en el filtro es excesivo para ser limpiado, se deberá substituir el filtro por uno nuevo.

1. Abrir el frontal de la unidad y extraer el filtro de aire.

2. Limpiar el filtro de aire

El filtro de aire puede ser limpiado con una aspiradora o con agua.

1. Reinstalar el filtro de aire

2. Cerrar el frontal de la unidad

PRECAUCIÓN

No secar el filtro al aire libre con luz solar directa o con fuego.

5. Reinstalar el filtro de aire

10. SOLUCIÓN DE ANOMALÍAS

10.1 ANOMALÍAS DE LA UNIDAD INTERIOR

Síntomas	Causas	Soluciones
La unidad no inicia	· Fallo de alimentación· La alimentación está desconectada· Fusible de alimentación cortado· Baterías del control remoto agotadas o control remoto defectuoso	· Conectar correctamente la alimentación· Substituir el fusible dañado· Substituir las pilas del control remoto o el control remoto
El ventilador funciona correctamente pero el equipo no enfría/calienta	· La temperatura no se ha ajustado correctamente	· Ajustar correctamente la temperatura
La unidad para o inicia frecuentemente	· Hay aire en el circuito de agua· Fallo en la válvula de 3 vías o en la bomba· Voltaje es demasiado bajo o demasiado alto· El circuito se ha bloqueado· La temperatura no se ha ajustado correctamente	· Purgar de aire la instalación· Reparar o substituir la válvula de 3 vías· Instalar un manóstato
Baja capacidad de enfriamiento	· El intercambiador de la unidad interior está sucio· El filtro de aire está sucio· La entrada o la salida de la unidad interior está bloqueada· Las puertas y ventanas están abiertas· Fuga de agua	· Limpiar el intercambiador de calor· Limpiar el filtro· Cerrar puertas y ventanas· Verificar la no existencia de fugas de agua
Baja capacidad de calefacción	· Puertas y ventanas no cerradas completamente· Fuga de agua	· Cerrar puertas y ventanas· Verificar la no existencia de fugas de agua

10.2 ANOMALÍAS DEL CONTROL REMOTO

Síntomas	Causas	Soluciones
No se puede cambiar la velocidad del ventilador	· Verificar si el MODE indicado en el display es “AUTO”	· Cuando el modo automático es seleccionado, el equipos de air acondicionado cambiará la velocidad del ventilador automáticamente
	· Verificar si el MODE indicado en el display es “DRY”	· Cuando el modo deshumidificación es seleccionado, el aire acondicionado cambiará la velocidad del ventilador automáticamente. La velocidad del ventilador es seleccionable durante los modos “COOL”, “FAN” y “HEAT”
El control remoto no transmite señal	· Verificar si las baterías del control remoto están agotadas	· Cambiar la baterías
El indicador TEMP no se enciende	· Verificar si el MODE indicado en el display es FAN	· La temperatura no puede ser cambiada en modo FAN
La indicación del display desaparece repentinamente	· Verificar si la unidad ha llegado a la condición de TIMER OFF	· El equipo parará de funcionar en el tiempo establecido
El indicador TIMER ON se apaga al cabo de cierto tiempo	· Verificar si la unidad ha llegado a la condición de TIMER ON	· El equipo iniciará su funcionamiento en el tiempo establecido

10.3 CÓDIGOS DE ANOMALÍA

Anomalía	Código
Interruptor de nivel de agua	EE
Sensor del evaporador T2	E3
Sensor del evaporador T1	E2
Anomalía EEPROM	E7
Motor DC de ventilador	E8

11. CARACTERÍSTICAS TÉCNICAS

MODELO IQWH20 IQWH30 IQWH40
Caudal de aire		A	m^3/H	492	825	862
		M		454	689	741
		B		400	590	634
		A	CFM	289	485	507
		M		267	405	435
		B		235	347	372
Refrigeración (1)	Capacidad	A	kW	2.70	3.81	4.47
		M		2.59	3.30	3.98
		B		2.39	2.88	3.48
	Caudal de agua	A	m^3/h	0.48	0.67	0.77
		M		0.46	0.57	0.68
		B		0.42	0.51	0.61
	Pérdida de carga	A	kPa	31.6	56.8	41.2
		M		28.6	41.2	33.5
		B		25.4	33.0	27.1
Calefacción (2)	Capacidad	A	kW	2.94	4.30	4.84
		M		2.80	3.65	4.23
		B		2.58	3.09	3.62
	Caudal de agua	A	m^3/h	0.51	0.73	0.84
		M		0.49	0.64	0.73
		B		0.46	0.56	0.64
	Pérdida de carga	A	kPa	32.7	51.9	36.8
		M		34.9	47.5	33.8
		B		30.2	35.7	26.3
Calefacción (3)	Capacidad	A	kW	3.29	5.08	5.68
		M		3.03	4.33	4.94
		B		2.63	3.77	4.24
	Caudal de agua	A	m^3/h	0.48	0.67	0.77
		M		0.46	0.57	0.68
		B		0.42	0.51	0.61
	Pérdida de carga	A	kPa	37.5	61.9	43.7
		M		30.3	37.9	29.7
		B		26.5	30.3	24.0
Alimentación eléctrica			V/Ph/Hz	220-240V / 1/50Hz
Consumo eléctrico A W 24 40 50
Presión sonora A dB(A) 30 37 39
		MB		2420	3126	3328
Motor Ventilador	Tipo Súper-silencioso de 4 velocidades
	Cantidad 1
Ventilador	Tipo Tangencial
	Cantidad 1
Intercambiador	Max. Presión de trabajo MPa 1.6
	Numero de circuitos 2
	Diámetro mm Φ7
Cuerpo	Dimensiones	LHP	mm	915290230		1072315230
	Paquete	LHP	mm	1020290315		1180415315
	Peso neto kg 13.3 15.8
Conexiones hidráulicas	Tubería de agua G3/4 (F)
	Tubería de drenaje mm ODΦ20
Control remoto				MIR-1200
(1) Temperatura entrada/salida agua 7/12°C – Temperatura ambiente 27°C BS, 19°C BH(2) Temperatura entrada/salida agua 45/40°C – Temperatura ambiente 20°C BS(3) Temperatura entrada agua 50°C – Temperatura ambiente 20°C BSPérdidas de carga con válvula de 3 vías abiertaA = velocidad alta – M = velocidad media – B = velocidad baja
Modelo: IQWH20
Datos que permitan identificar el modelo o modelos a que se refiere la información:
Elemento Símbolo Valor	Unidad
Potencia de refrigeración (sensible) Prated,c	2.15 kW
Potencia de refrigeración (latente) Prated,c	0.55 kW
Potencia de calefacción Prated,h 2.94 kW
Potencia eléctrica total utilizada Pelec 0.013 kW
Nivel de potencia acústica (alta/media/baja)	LWA	44/42/39	dB
Datos de contacto	BAXI Climatización S.L.U.C/López de Hoyos 35, Planta Baja, Madrid

Modelo: IQWH30
Datos que permitan identificar el modelo o modelos a que se refiere la información:
Elemento Símbolo Valor	Unidad
Potencia de refrigeración (sensible) Prated,c	3.18 kW
Potencia de refrigeración (latente) Prated,c	0.63 kW
Potencia de calefacción Prated,h 4.30 kW
Potencia eléctrica total utilizada Pelec 0.034 kW
Nivel de potencia acústica (alta/media/baja)	LWA	57/51/47	dB
Datos de contacto	BAXI Climatización S.L.U.C/López de Hoyos 35, Planta Baja, Madrid
Modelo: IQWH40
Datos que permitan identificar el modelo o modelos a que se refiere la información:
Elemento Símbolo Valor	Unidad
Potencia de refrigeración (sensible) Prated,c	3.67 kW
Potencia de refrigeración (latente) Prated,c	0.80 kW
Potencia de calefacción Prated,h 4.84 kW
Potencia eléctrica total utilizada Pelec 0.026 kW
Nivel de potencia acústica (alta/media/baja)	LWA	50/46/42	dB
Datos de contacto	BAXI Climatización S.L.U.C/López de Hoyos 35, Planta Baja, Madrid

Nuestra compañía declara que estos productos presentan el marcado CE de acuerdo con los requisitos esenciales de las siguientes directivas:

1. 2006/95/LVD – Directiva de bajo voltaje

2. 2004/108/EMC – Directiva de compatibilidad electromagnética

BAXI

BAXI Climatización S.L.U.

López de Hoyos 35, Planta Baja, Madrid- ESPAÑA

Tel. [phone]

www.baxi.es
