RZD70 - Acondicionador de aire Baxi - Manual de uso y guía de instrucciones gratis

Tipo de producto	Acondicionador de aire
Marca	Baxi
Modelo	RZD70
Capacidad de refrigeración	7000 BTU/h (estimado)
Capacidad de calefacción	No especificado (solo frío o bomba de calor)
Dimensiones (unidad interior)	Aprox. 200 x 500 x 250 mm
Dimensiones (unidad exterior)	Aprox. 500 x 800 x 300 mm
Peso (unidad interior)	Aprox. 8 kg
Peso (unidad exterior)	Aprox. 25 kg
Alimentación	220-240 V ~ 50 Hz
Consumo eléctrico	Aprox. 700 W (refrigeración)
Tipo de refrigerante	R-410A
Funciones principales	Refrigeración, deshumidificación, ventilación
Control remoto	Sí, incluye mando a distancia
Filtros	Filtro de aire lavable
Nivel de ruido (interior)	25-35 dB(A)
Nivel de ruido (exterior)	50-60 dB(A)
Clase energética	A+ (estimado)
Mantenimiento y limpieza	Limpieza de filtros cada 2 semanas; revisión anual
Seguridad	Protección contra sobrecalentamiento, apagado automático
Reparabilidad	Piezas de repuesto disponibles: filtros, ventiladores, placas
Información adicional	Manual de usuario de 30 páginas disponible en PDF

Preguntas frecuentes - RZD70 Baxi

¿Cómo instalar el aire acondicionado Baxi RZD70?

La instalación debe ser realizada por un profesional cualificado. Consulte el manual para detalles sobre el montaje de la unidad interior y exterior, conexión eléctrica y de refrigerante.

¿Cada cuánto debo limpiar los filtros?

Se recomienda limpiar los filtros cada 2 semanas o cuando el indicador de mantenimiento se encienda. Use agua tibia y jabón neutro, y séquelos completamente antes de reinstalarlos.

¿Qué significan los códigos de error en la pantalla?

Los códigos de error se explican en el manual. Por ejemplo, E1 indica falla del sensor interior, E2 del sensor exterior. Consulte la sección de resolución de problemas.

¿Puedo usar el modo calor en invierno?

Depende del modelo. Si el RZD70 es solo frío, no calienta. Si es bomba de calor, sí. Verifique la etiqueta del producto o el manual.

¿Cómo programar el temporizador?

Presione el botón Temporizador en el control remoto, ajuste la hora de encendido/apagado con las flechas y confirme. Aparecerá un icono en la pantalla.

¿Qué hago si el aire acondicionado no enfría?

Revise si el filtro está sucio, si la temperatura configurada es adecuada, y si la unidad exterior tiene obstrucciones. Si el problema persiste, contacte al servicio técnico.

¿Cuál es el consumo eléctrico aproximado?

El consumo en modo frío es de aproximadamente 700 W, lo que equivale a unos 0.7 kWh por hora. Varía según la temperatura exterior y ajustes.

¿Dónde puedo descargar el manual en PDF?

Puede descargar el manual de usuario gratuito desde la página de notice-facile.com en formato PDF seleccionando su idioma.

¿Cómo usar el modo deshumidificador?

Seleccione el modo Dry (Deshumidificación) en el control remoto. El ventilador funcionará a baja velocidad para extraer la humedad del ambiente.

¿Qué debo hacer si el mando a distancia no funciona?

Compruebe las pilas (reemplácelas si es necesario), asegúrese de que el sensor del equipo recibe la señal (sin obstáculos). Si no funciona, use los botones en la unidad interior.

MANUAL DE USUARIO RZD70 Baxi

3.1. LÍMITES DE OPERACIÓN......4
3.2. CARACTERÍSTICAS TÉCNICAS 5

4. INSTALACIÓN ....10

4.1. INSTALACIÓN DE LA UNIDAD EXTERIOR....10
4.2. INSTALACIÓN DE LA UNIDAD INTERIOR....12

4.2.1.CONDUCTO [RZND(50/70/100/120/140/160]....12
4.2.2.CASSETTE [RZNK(50/70/100/120/140/160]....15
4.2.3.FLOOR&CEILING [RZNC(50/70/100/120/140/160)] 19

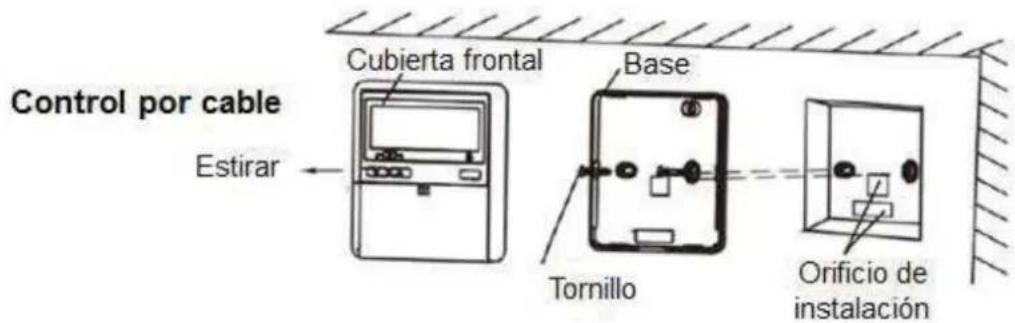

4.3. INSTALACIÓN DEL CONTROL POR CABLE....20

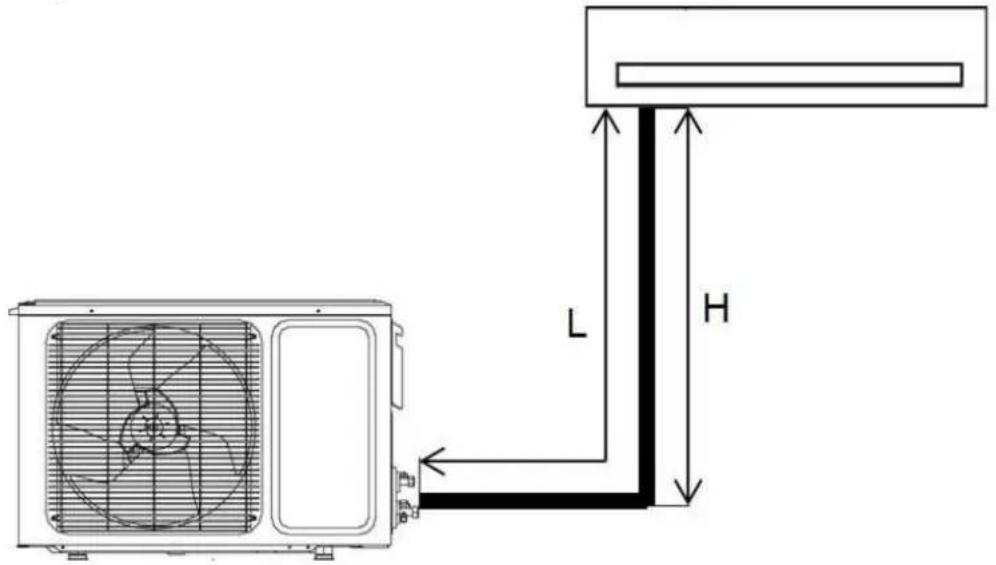

5. TUBERÍAS DE REFRIGERANTE .....22

5.1. CONEXIÓN DE TUBERÍAS....22
5.2. PRUEBA DE ESTANQUEIDAD 22
5.3. PROCEDIMIENTO DE VACÍO 23
5.4. CARGA DE REFRIGERANTE....24

6. CONEXIÓN ELÉCTRICA 25

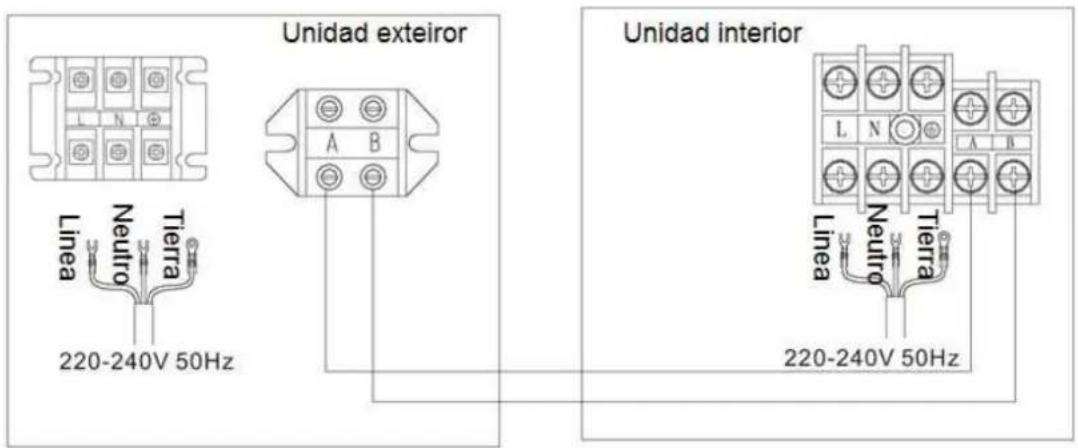

6.1. CONEXIONADO DE ALIMENTACIÓN E INTERCONEXIÓN .....25
6.2. CONEXIONADO CONTROL CON CABLE 26

7.1. PROCEDIMIENTOS DE COMPROBACIÓN....27
7.2. EVALUACIÓN DEL FUNCIONAMIENTO....27

8. CÓDIGOS DE ANOMALÍA....28

8.1. CÓDIGOS ANOMALIA UNIDAD INTERIOR....28
8.2. CÓDIGOS DE ANOMALÍA UNIDAD EXTERIOR....28

El dispositivo puede ser utilizado por niños a partir de 8 años y personas con discapacidades físicas, sensoriales o mentales, o falta de experiencia y conocimiento si están bajo supervisión o hayan recibido instrucciones sobre el uso del aparato de manera segura y comprendan los peligros involucrados.

1. PRECAUCIONES DE SEGURIDAD

1.1. ADVERTENCIAS

• El dispositivo puede ser utilizado por niños a partir de 8 años y personas con discapacidades físicas, sensoriales o mentales, o falta de experiencia y conocimiento si están bajo supervisión o hayan recibido instrucciones sobre el uso del aparato de manera segura y comprendan los peligros involucrados.
• El equipo está destinado para que sea usado por expertos o usuarios formados en tiendas, industria ligera o granjas, o para uso comercial por personas corrientes.
• No instale el aparato de aire acondicionado en un lugar donde haya gas o líquido inflamable.
• No utilice productos de limpieza, líquidos o productos corrosivos para limpiar el aire acondicionado. De lo contario, la carcasa se puede dañar y provocar una descarga eléctrica.
• El aire acondicionado debe estar conectado a tierra. Una puesta a tierra incompleta puede dar lugar a una descarga eléctrica. No conecte el cable de tierra en la tubería o tuberías, conductos de agua, pararrayos o cable de tierra telefónico.
• No quite el cable de alimentación del equipo mientras este está en funcionamiento o con las manos mojadas. Esto puede causar una descarga eléctrica o unincendio.
• Un interruptor de circuito de fuga a tierra debe ser instalado para evitar posibles descargas a tierra.
• Tenga en cuenta los siguientes puntos cuando instale las unidades interiores en un hospital u otros lugares en los que existan ondas electrónicas procedentes, por ejemplo, de equipos médicos.
• No instale las unidades interiores donde las ondas electromagnéticas se irradien directamente a la caja eléctrica o el mando a distancia.
• Instale un filtro de ruido en caso de que la fuente de alimentación emita ruidos molestos.
• El contacto de gas de silicio con la superficie de las aletas del intercambiador de calor causa fugas de agua de desagüe o problemas eléctricos provocados por estas fugas.
• Este tipo de unidad interior no utiliza un calentador eléctrico. Está prohibido instalar un calentador eléctrico en el lugar de instalación.
• No coloque materiales ajenos al equipo en la unidad interior y asegúrese de que ésta no tiene ninguno en su interior antes de instalarla y de realizar la prueba de funcionamiento. De lo contrario, pueden producirse fallos, incendios, etc.

1.2. PRECAUCIONES

• Compruebe que los accesorios se han incluido con la unidad interior.
• No instale las unidades interiores en el exterior. Si lo hace, podrían derivarse riesgos o producirse fugas eléctricas.
• Tenga en cuenta la distribución de aire desde cada unidad interior hacia el espacio de la habitación y seleccione una ubicación adecuada para obtener una temperatura uniforme del aire en la habitación.
• Cierre las ventanas y puertas mientras el aire acondicionado está funcionando. De lo contrario, se dificultará el correcto control de la temperatura de la habitación por parte del aire acondicionado.
• Si el filtro está muy sucio, se reducirá la capacidad frigorífica y de refrigeración del equipo.
• No bloquee las entradas y salidas de aire tanto de la unidad interior como de la exterior. De lo contrario se reducirá la capacidad de refrigeración ycalefacción.
• No instale la unidad interior bajo la exposición directa de la luzsolar.
• Apriete las tuercas cónicas con el par de apriete indicado en el manual de la unidad. Un apriete excesivo puede provocar fugas de refrigerante.

1.3. ADVERTENCIA RAEE

- No deseche aparatos eléctricos como basura municipal sin tipo, use otras instalaciones de desecho.

- Contacte con la administración local para obtener más información sobre los sistemas de recogidad disponibles.

- Si los aparatos eléctricos se desechan en vertederos de basura, las sustancias peligrosas pueden salirse y contaminar el agua y llegar a la cadena de alimentación, dañando nuestra salud y bienestar.

- Cuando se repongan antiguos aparatos por nuevos, el distribuidor está obligado legalmente a tomar de vuelta su aparato antiguo para desecharlo gratuitamente.

		CANTIDAD
No.	NOMBRE	RZT50	RZT70	RZT100	RZT120	RZT140	RZT160
1	Manual de instalación	1	1	1	1	1	1
2	Pipeta de condensados	1	1	1	1	1	1
3	Rácores de conexión	2	2	2	2	2	2

2.2. UNIDAD INTERIOR

		CANTIDAD
No.	NOMBRE	RZND	RZNK	RZNC
1	Manual de usuario	1	1	1
2	Control remote	0	1	1
3	Pilas	0	2	2
4	Control con cable	1	0	0
5	Tornillos fijación	0	4	0
6	Tubo drenaje	0	1	1
7	Tubo de aislamiento	2	2	2

- Nota:

- Las descripciones en este manual son para referencia y pueden tener ligeras diferencias con el producto real.

3. DATOS TÉCNICOS

3.1. LÍMITES DE OPERACIÓN

		UNIDAD INTERIOR	UNIDAD EXTERIOR
REFRIGERACIÓN	MAX		52 C
	MIN	15 C	-10 C
CALEFACCIÓN	MAX	30 C	24 C
	MIN		-15 C

3.2. CARACTERÍSTICAS TÉCNICAS

UNIDADES CONDUCTO
CONJUNTOS	RZD50	RZD70	RZD100	RZD120	RZD140	RZD160
Tipo	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter
Capacidad Frío nom.(mín.-máx.) (kW)	5,00(1,53-5,60)	7,00(2,16-8,20)	10,5(2,9-12,0)	12,1(3,2-13,2)	14,00(4,10-16,00)	16,00(4,80-17,30)
Capacidad Calor nom.(mín.-máx.) (kW)	5,60(1,40-6,20)	8,00(1,98-9,30)	12,5(2,6-13,2)	13,5(3,0-14,7)	16,00(4,60-17,50)	17,00(4,90-18,50)
SEER/SCOP	6,1/4,0	6,1/4,0	6,1/4,0	6,1/4,0	6,1/4,0	6,1/4,0
Clasificación energética refrigeración/calefacción	A++/A+	A++/A+	A++/A+	A++/A+	A++/A+	A++/A+
Potencia nominal absorbida refrigeración (kW)	1,62(0,47-2,30)	2,25(0,67-3,56)	3,23(0,71-4,71)	4,28(0,8-5,39)	4,67(1,21-6,48)	5,61(1,38-6,85)
Corriente nominal absorbida refrigeración (A)	7,11(2,25-10,10)	9,88(3,21-15,63)	14,33(3,84-20,67)	18,97(4,35-23,66)	7,32(2,50-10,39)	8,81(2,85-10,99)
Potencia nominal absorbida calor (kW)	1,47(0,46-2,25)	1,91(0,65-3,62)	3,50(0,47-4,13)	4,10(0,58-4,90)	4,57(0,92-5,66)	4,96(0,98-6,00)
Corriente nominal absorbida calor (A)	6,46(2,20-9,88)	8,38(3,11-15,90)	15,53(2,57-18,3)	18,19(3,14-21,74)	7,17(1,90-9,08)	7,78(2,02-9,62)
Máxima potencia absorbida (kW)	2,40	3,80	5,37	5,68	7,00	7,50
Máxima corriente absorbida (A)	13,04	20,65	23,6	24,9	10,31	11,05
Alimentación (V~,Hz,N° fases)	220~240, 50,1	220~240, 50,1	220~240, 50,1	220~240, 50,1	380~415, 50,3	380~415, 50,3
Diámetro tubería de líquido (pulgadas/mm)	1/4"/6,35	3/8"/9,52	3/8"/9,52	3/8"/9,52	3/8"/9,52	3/8"/9,52
Diámetro tubería de gas (pulgadas/mm)	1/2"/12,7	5/8"/15,88	5/8"/15,88	5/8"/15,88	3/4"/19,05	3/4"/19,05
UNIDAD INTERNA	RZND50	RZND70	RZND100	RZND120	RZND140	RZND160
Cables de alimentación (mm2)	2x1,0+T	2x1,0+T	2x1,0+T	2x1,0+T	4x1,0+T	4x1,0+T
Cables de interconexión (mm2)	2x0,2	2x0,2	2x0,2	2x0,2	2x0,2	2x0,2
Dimensiones unidad interior ancho/fondo/alto (mm)	890×785×290	890×785×290	1250×785×290	1250×785×290	1250×785×290	1250×785×290
Peso unidad interior (kg)	34	36	52	52	52	52
Presión estática disponible (Pa)	0-50	0-80	0-80	0-80	0-80	0-80
Caudal de aire A/M/B (m3/h)	1150/960/840	1400/1190/980	2000/1700/1450	2000/1700/1450	2600/2000/1650	2600/2000/1650
Presión sonora interior dB(A) A/M/B	42/40/37	46/42/38	51/48/45	51/48/45	52/49/46	52/49/46
Potencia sonora dB(A)	52	56	62	62	62	62
UNIDAD EXTERNA	RZT50	RZT70	RZT100	RZT120	RZT140	RZT160
Cables de alimentación (mm2)	2x2,5+T	2x4,0+T	2x6,0+T	2x6,0+T	4x1,5+T	4x1,5+T
Dimensiones unidad exterior ancho/fondo/alto (mm)	800×286×530	890×320×670	940×368×1366	940×368×1366	940×368×1366	940×368×1366
Peso unidad exterior (kg)	40	53	93	93	108	108
Presión sonora dB(A)	55	58	58	58	59	59
Potencia sonora dB(A)	64	66	67	67	68	68
Tipo gas refrigerante (PCA)*	R410A (2088)
Cantidad de gas frigorífico (kg)	1,28	1,90	2,85	2,85	3,70	3,70
tCO2 equivalente	2,67	3,97	5,95	5,95	7,73	7,73
Carga de refrigerante para (m)	8	8	8	8	8	8
Carga adicional (g/m)	20	50	50	50	50	50
Máxima presión de descarga (MPa)	4,15	4,15	4,15	4,15	4,15	4,15
Máxima presión aspiración (MPa)	1,15	1,15	1,15	1,15	1,15	1,15

*Estos equipos de aire acondicionado continen gases fluorados de efecto invernadero contemplados en el protocolo de Kyoto.

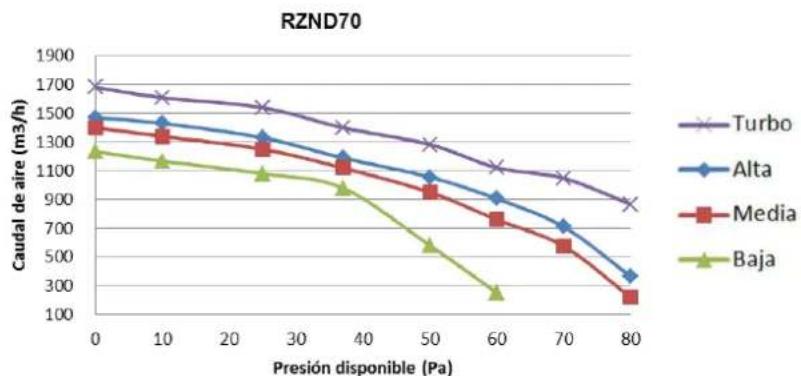

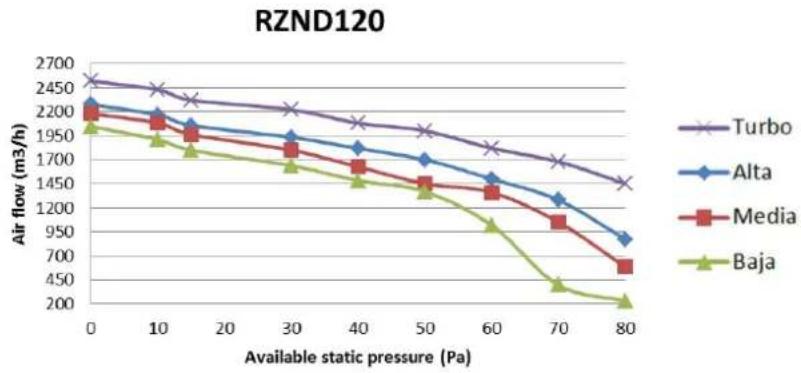

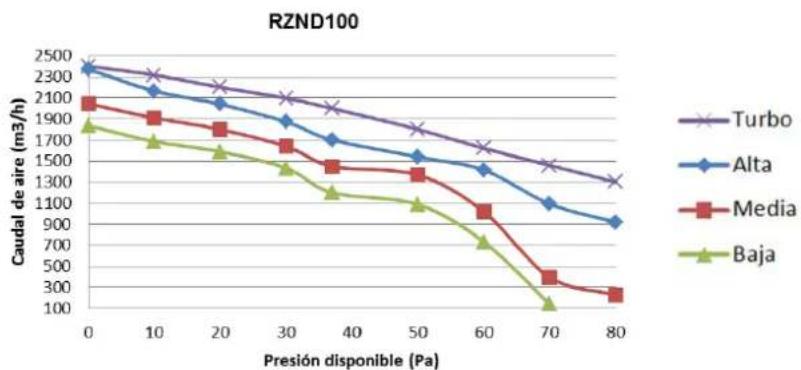

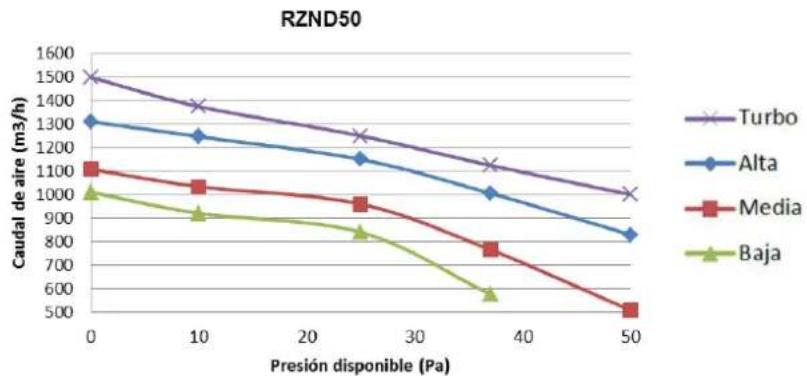

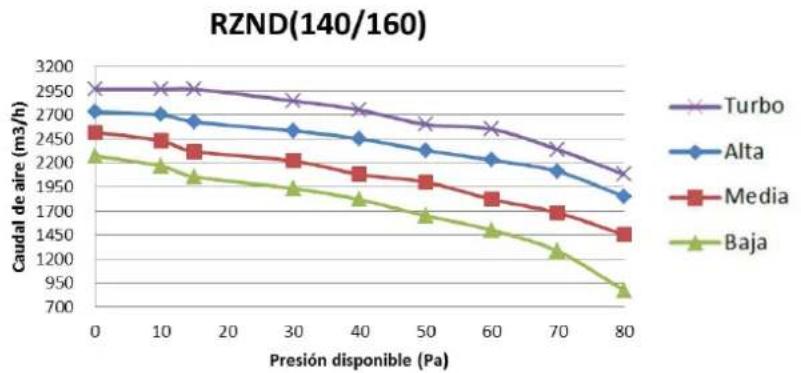

CURVAS DE CAUDAL/PRESIÓN DISPONIBLE UNIDADES CONDUCTO

- Nota:

- La velocidad Turbo solo puede ser seleccionada desde el control remoto por infrarrojos. No se puede seleccionar esta velocidad a través del control con cable.

UNIDADES CASSETTE
CONJUNTOS	RZK50	RZK70	RZK100	RZK120	RZK140	RZK160
Tipo	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter
Capacidad Frio nom.(mín.-máx.) (kW)	5,00(1,53-5,60)	7,00(2,16-8,20)	10,5(2,9-12,0)	12,1(3,2-13,2)	14,00(4,10-16,00)	16,00(4,80-17,30)
Capacidad Calor nom.(mín.-máx.) (kW)	5,60(1,40-6,20)	8,00(1,98-9,30)	12,5(2,6-13,2)	13,5(3,0-14,7)	16,00(4,60-17,50)	17,00(4,90-18,50)
SEER/SCOP	6,1/4,0	6,1/4,0	6,1/4,0	6,1/4,0	6,1/4,0	6,1/4,0
Clasificación energética refrigeración/calefacción	A++/A+	A++/A+	A++/A+	A++/A+	A++/A+	A++/A+
Potencia nominal absorbida refrigeración (kW)	1,62(0,47-2,30)	2,18(0,67-3,56)	3,28(0,71-4,71)	4,28(0,8-5,39)	4,67(1,21-6,48)	5,61(1,38-6,85)
Corriente nominal absorbida refrigeración (A)	7,11(2,25-10,10)	9,57(3,21-15,63)	14,56(3,84-20,67)	18,97(4,35-23,66)	7,32(2,50-10,39)	8,81(2,85-10,99)
Potencia nominal absorbida calor (kW)	1,47(0,46-2,25)	1,91(0,65-3,62)	3,64(0,47-4,13)	4,10(0,58-4,90)	4,57(0,92-5,66)	4,96(0,98-6,00)
Corriente nominal absorbida calor (A)	6,46(2,20-9,88)	8,38(3,11-15,90)	16,17(2,57-18,3)	18,19(3,14-21,74)	7,17(1,90-9,08)	7,78(2,02-9,62)
Máxima potencia absorbida (kW)	2,40	3,80	5,37	5,68	7,00	7,50
Máxima corriente absorbida (A)	13,04	20,65	23,6	24,9	10,31	11,05
Alimentación (V~,Hz,N° fases)	220~240,50,1	220~240,50,1	220~240,50,1	220~240,50,1	380~415,50,3	380~415,50,3
Diámetro tubería de líquido (pulgadas/mm)	1/4"/6.35	3/8"/9.52	3/8"/9.52	3/8"/9.52	3/8"/9.52	3/8"/9.52
Diámetro tubería de gas (pulgadas/mm)	1/2"/12.7	5/8"/15.88	5/8"/15.88	5/8"/15.88	3/4"/19,05	3/4"/19,05
UNIDAD INTERNA	RZBK50	RZBK70	RZBK100	RZBK120	RZBK140	RZBK160
Panel	PK50	PK160	PK160	PK160	PK160	PK160
Cables de alimentación (mm2)	2x1,0+T	2x1,0+T	2x1,0+T	2x1,0+T	4x1,0+T	4x1,0+T
Cables de interconexión (mm2)	2x0,2	2x0,2	2x0,2	2x0,2	2x0,2	2x0,2
Dimensiones unidad interior ancho/fondo/alto (mm)	570x570x260	835x835x250	835x835x290	835x835x290	835x835x290	835x835x290
Dimensiones panel ancho/fondo/alto (mm)	650x650x55	950x950x55	950x950x55	950x950x55	950x950x55	950x950x55
Peso unidad interior (kg)	17	24	26,5	26,5	26,5	26,5
Peso unidad panel (kg)	3	5	5	5	5	5
Caudal de aire A/M/B (m3/h)	800/670/550	1300/1050/950	1800/1550/1350	1800/1550/1350	2050/1750/1500	2050/1750/1500
Presión sonora interior dB(A) A/M/B	46/44/36	47/43/38	51/48/45	51/48/45	53/48/42	53/48/42
Potencia sonora dB(A)	56	57	62	62	63	63
UNIDAD EXTERNA	RZT50	RZT70	RZT100	RZT120	RZT140	RZT160
Cables de alimentación (mm2)	2x2,5+T	2x4,0+T	2x6,0+T	2x6,0+T	4x1,5+T	4x1,5+T
Dimensiones unidad exterior ancho/fondo/alto (mm)	800x286x530	890x320x670	940x368x1366	940x368x1366	940x368x1366	940x368x1366
Peso unidad exterior (kg)	40	53	93	93	108	108
Presión sonora dB(A)	55	58	58	58	59	59
Potencia sonora dB(A)	64	66	67	67	68	68
Tipo gas refrigerante (PCA)*	R410A (2088)
Cantidad de gas frigorífico (kg)	1,28	1,90	2,85	2,85	3,70	3,70
tCO2 equivalente	2,67	3,97	5,95	5,95	7,73	7,73
Carga de refrigerante para (m)	8	8	8	8	8	8
Carga adicional (g/m)	20	50	50	50	50	50
Máxima presión de descarga (MPa)	4,15	4,15	4,15	4,15	4,15	4,15
Máxima presión aspiración (MPa)	1,15	1,15	1,15	1,15	1,15	1,15

*Estos equipos de aire acondicionado continen gases fluorados de efecto invernadero contemplados en el protocolo de Kyoto.

UNIDADES SUELO-TECHO
CONJUNTOS	RZC50	RZC70	RZC100	RZC120	RZC140	RZC160
Tipo	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter	ULTRA DC Inverter
Capacidad Frío nom.(mín.-máx.) (kW)	5,00(1,53-5,60)	7,00(2,16-8,20)	10,5(2,9-12,0)	12,1(3,2-13,2)	14,00(4,10-16,00)	16,00(4,80-17,30)
Capacidad Calor nom.(mín.-máx.) (kW)	5,60(1,40-6,20)	8,00(1,98-9,30)	12,5(2,6-13,2)	13,5(3,0-14,7)	16,00(4,60-17,50)	17,00(4,90-18,50)
SEER/SCOP	6,1/4,0	6,1/4,0	6,1/4,0	6,1/4,0	6,1/4,0	6,1/4,0
Clasificación energética refrigeración/calefacción	A++/A+	A++/A+	A++/A+	A++/A+	A++/A+	A++/A+
Potencia nominal absorbida refrigeración (kW)	1,62(0,47-2,30)	2,25(0,67-3,56)	3,37(0,71-4,71)	4,28(0,8-5,39)	4,95(1,21-6,48)	5,80(1,38-6,85)
Corriente nominal absorbida refrigeración (A)	7,11(2,25-10,10)	9,88(3,21-15,63)	14,93(3,84-20,67)	18,97(4,35-23,66)	7,76(2,50-10,39)	9,10(2,85-10,99)
Potencia nominal absorbida calor (kW)	1,47(0,46-2,25)	1,91(0,65-3,62)	3,68(0,47-4,13)	4,10(0,58-4,90)	4,57(0,92-5,66)	4,96(0,98-6,00)
Corriente nominal absorbida calor (A)	6,46(2,20-9,88)	8,38(3,11-15,90)	16,31(2,57-18,3)	18,19(3,14-21,74)	7,17(1,90-9,08)	7,78(2,02-9,62)
Máxima potencia absorbida (kW)	2,40	3,80	5,37	5,68	7,00	7,50
Máxima corriente absorbida (A)	13,04	20,65	23,6	24,9	10,31	11,05
Alimentación (V~,Hz,N° fases)	220~240,50,1	220~240,50,1	220~240,50,1	220~240,50,1	380~415,50,3	380~415,50,3
Diámetro tubería de líquido (pulgadas/mm)	1/4"/6.35	3/8"/9.52	3/8"/9.52	3/8"/9.52	3/8"/9.52	3/8"/9.52
Diámetro tubería de gas (pulgadas/mm)	1/2"/12.7	5/8"/15.88	5/8"/15.88	5/8"/15.88	3/4"/19,05	3/4"/19,05
UNIDAD INTERNA	RZNC50	RZNC70	RZNC100	RZNC120	RZNC140	RZNC160
Cables de alimentación (mm2)	2x1,0+T	2x1,0+T	2x1,0+T	2x1,0+T	4x1,0+T	4x1,0+T
Cables de interconexión (mm2)	2x0,2	2x0,2	2x0,2	2x0,2	2x0,2	2x0,2
Dimensiones unidad interior ancho/alto/fondo (mm)	930×660×205	1280×660×205	1630×660×205	1630×660×205	1630×660×205	1630×660×205
Peso unidad interior (kg)	25	32	44	44	44	44
Caudal de aire A/M/B (m3/h)	900/730/650	1300/1052/920	1800/1550/1350	1800/1550/1350	2000/1600/1400	2000/1600/1400
Presión sonora interior dB(A) A/M/B	45/42/37	47/45/43	53/50/47	53/50/47	54/50/46	54/50/46
Potencia sonora dB(A)	55	57	63	63	64	64
UNIDAD EXTERNA	RZT50	RZT70	RZT100	RZT120	RZT140	RZT160
Cables de alimentación (mm2)	2x2,5+T	2x4,0+T	2x6,0+T	2x6,0+T	4x1,5+T	4x1,5+T
Dimensiones unidad exterior ancho/fondo/alto (mm)	800×286×530	890×320×670	940×368×1366	940×368×1366	940×368×1366	940×368×1366
Peso unidad exterior (kg)	40	53	93	93	108	108
Presión sonora dB(A)	55	58	58	58	59	59
Potencia sonora dB(A)	64	66	67	67	68	68
Tipo gas refrigerante (PCA)*	R410A (2088)
Cantidad de gas frigorífico R410A (kg)	1,28	1,90	2,85	2,85	3,70	3,70
tCO2 equivalente	2,67	3,97	5,95	5,95	7,73	7,73
Carga de refrigerante para (m)	8	8	8	8	8	8
Carga adicional (g/m)	20	50	50	50	50	50
Máxima presión de descarga (MPa)	4,15	4,15	4,15	4,15	4,15	4,15
Máxima presión aspiración (MPa)	1,15	1,15	1,15	1,15	1,15	1,15

*Estos equipos de aire acondicionado continen gases fluorados de efecto invernadero contemplados en el protocolo de Kyoto.

4. INSTALACIÓN

4.1. INSTALACIÓN DE LA UNIDAD EXTERIOR

Espacios de instalación

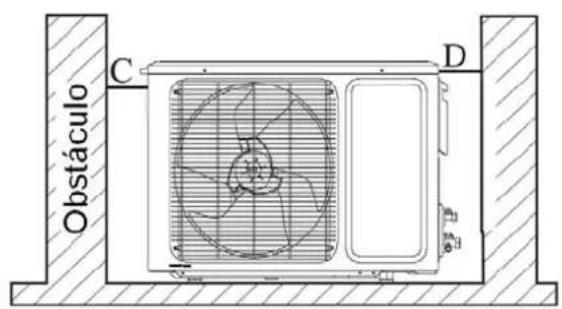

Asegúrese que se cumplan los siguientes requerimientos al seleccionar el espacio de instalación:

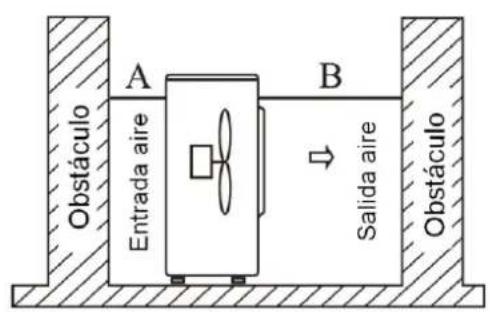

Obstáculo A Entrada aire B Salida aire Obstáculo

Obstáculo C D

A>300mm ; B>1500mm ; C>300mm ; D>500mm

Las siguientes figuras muestran ejemplos de instalaciones incorrectas y correctas:

Instalaciones incorrectas
Instalaciones correctas

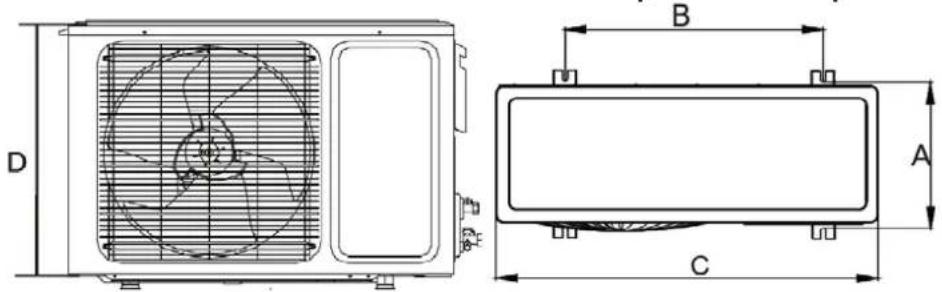

Localización de los centros de los orificios de pernos de los pies

D B A C

MODELO	A	B	C	D
RZT50	288	546	799	545
RZT70	320	632	900	700
RZT100	388	610	940	1366
RZT120	388	610	940	1366
RZT140	388	610	940	1366
RZT160	388	610	940	1366

Tuberías de conexión

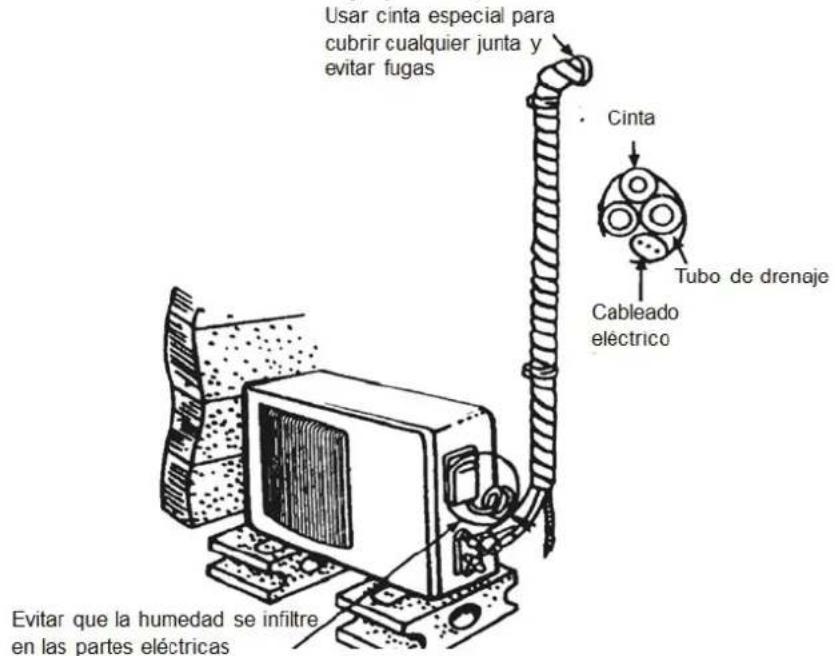

• Envolver las tuberías de gas, la de drenaje y el cableado eléctrico de extremo a extremo.
• Asegurar con cinta toda la envoltura y fijar a la pared.

Usar cinta especial para cubrir cualquier junta y evitar fugas Cinta Tubo de drenaje Cableado eléctrico Evitar que la humedad se infiltre en las partes eléctricas

• Si usted quiere tener la tubería de descarga de agua adicional, el extremo del tubo debe estar dentro de una cierta distancia de la superficie (no lo deje bajo el agua. Fijelo a la pared para que no sea sacudido por el viento).
• Envuelva las tuberías y los cables desde la parte superior hacia abajo.
• Envuelva las tuberías que se encuentran cerca de la pared para evitar que el agua entre en la habitación.
• Utilice abrazaderas u otros accesorios para sujetar las tuberías en las paredes.

Forma de U Usar cinta especial para cubrir cualquier junta y evitar fugas Forma de U

Distancias frigoríficas de tubería

L H

- Nota:

- Todas las siguientes especificaciones deben de ser cumplidas al mismo tiempo:

		RZT50	RZT70	RZT100	RZT120	RZT140	RZT160
Longitud máxima de tubería (m)	L	30	50	65	65	65	65
Máxima diferencia de altura (m)	H	20	25	30	30	30	30
Distancia precargada (m)	P	8	8	8	8	8	8
Carga adicional (g/m)	C	20	50	50	50	50	50

Ajuste de carga de refrigerante: En caso de que la longitud de tubería exceda P, se deberá cargar el equipo con refrigerante R-410A según la siguiente fórmula:

Pipe length	≤P m	No se requiere carga extra de refrigerante
	>P m	Carga extra de refrigerante requerida:C g/m x (longitud de tubería (m) - P)

Donde P son los metros de pre-carga de gas de cada equipo.

4.2. INSTALACIÓN DE LA UNIDAD INTERIOR

4.2.1. CONDUCTO [RZND(50/70/100/120/140/160)]

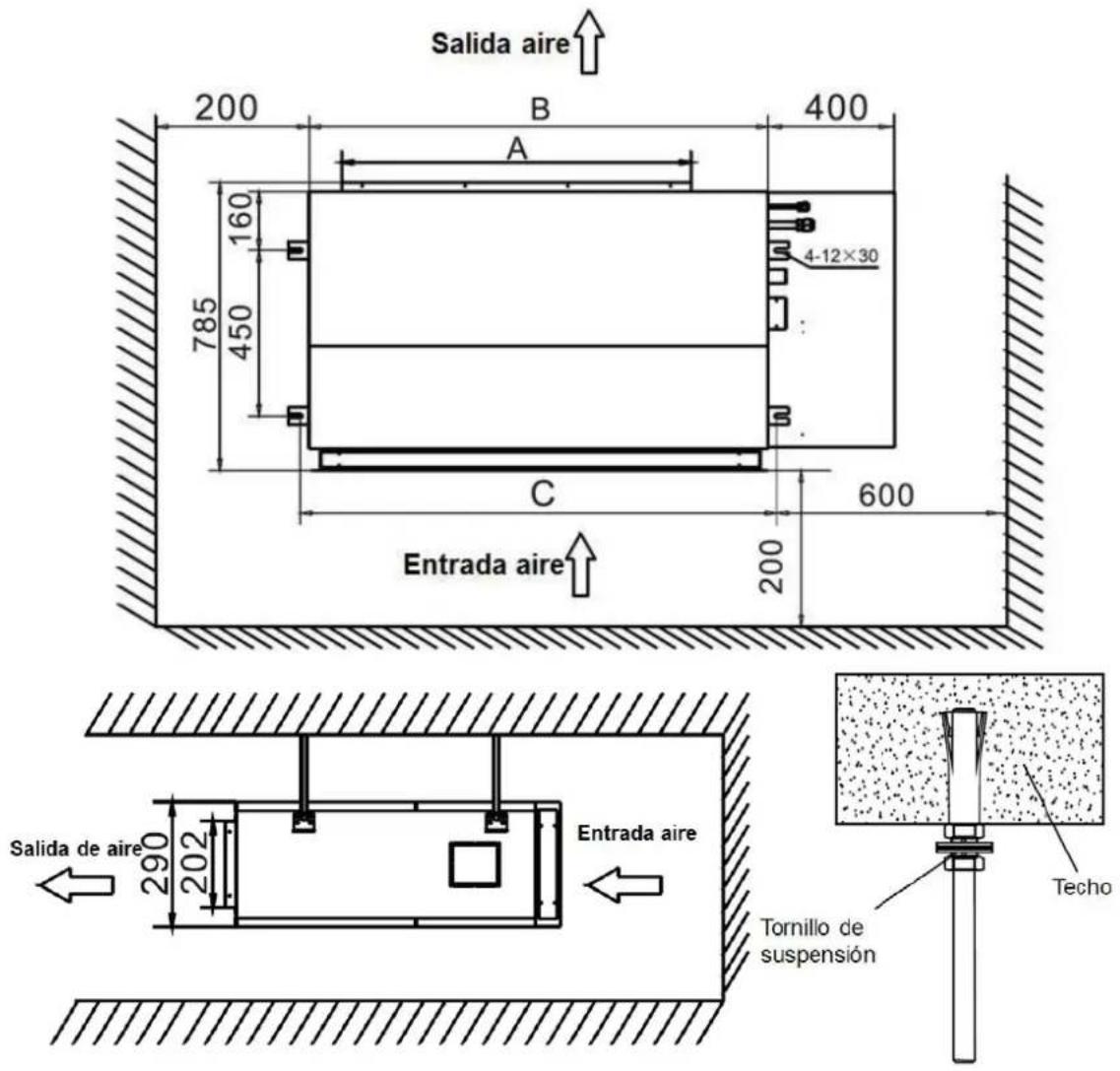

Espacios de instalación

Asegúrese que se cumplan los siguientes requerimientos al seleccionar el espacio de instalación:

Localización de los ganchos de suspensión

Salida aire 200 B 400 A 785 160 450 4-12×30 C 600 Entrada aire 200 Salida de aire 290 202 Entrada aire Tornillo de suspensión Techo

Modelo	A	B	C
50	590	890	940
70
100	950	1250	1300
120
140
160

Instalación

Existen dos tipos de instalación del conducto:

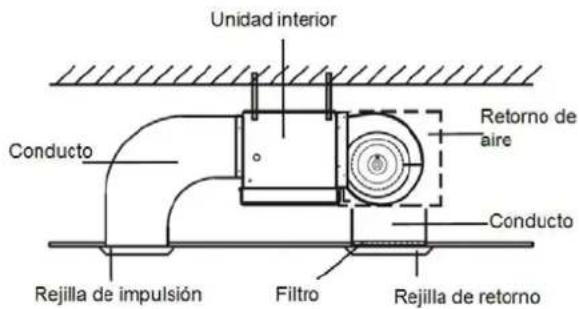

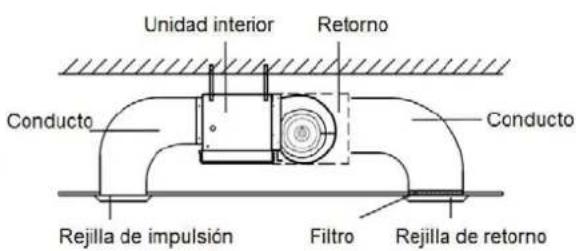

Unidad interior Conducto Retorno de aire Conducto Rejilla de impulsión Filtro Rejilla de retorno

Unidad interior Retorno Conducto Conducto Rejilla de impulsión Filtro Rejilla de retorno

Instalación del a tubería de drenaje

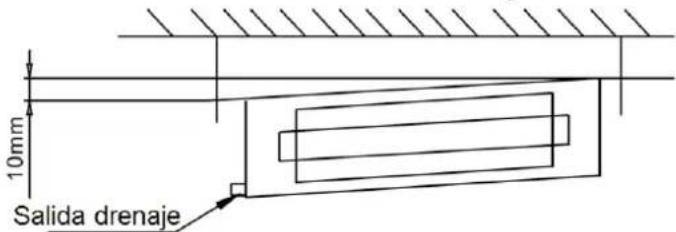

1. Como se muestra en la figura, para un correcto drenaje, la unidad interior debe estar ligeramente inclinada hacia el orificio de drenaje.

10mm Salida drenaje

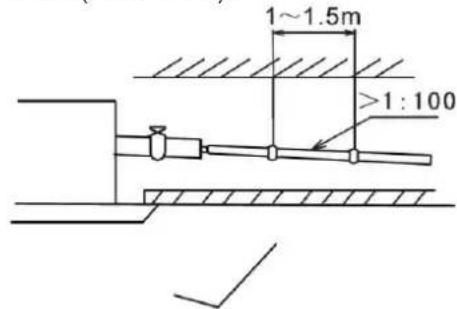

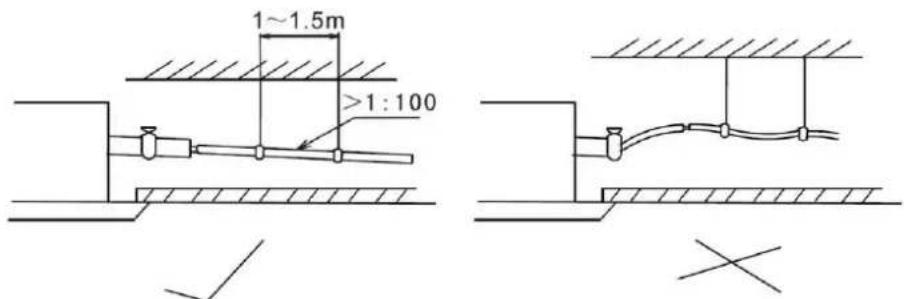

1. La tubería de drenaje debe de tener una pendiente negativa de ente (1/50-1/100). Un pendiente erróneo o positivo puede provocar el retorno de los condensados al interior del equipo o fugas de agua.
2. Durante el conexionado de la tubería, no usar demasiado fuerza sobre la junta del puerto de drenaje de la unidad interior.
3. Existe un orificio de drenaje en cada lado de la unidad interior; el puerto de drenaje no usado debe ser cerrado.

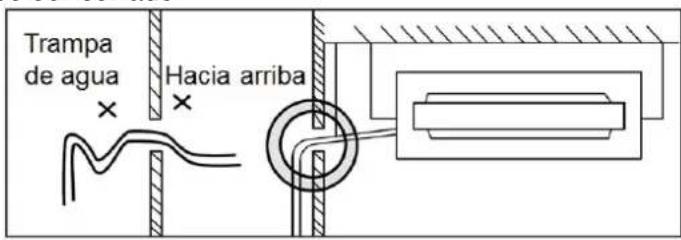

Trampa de agua Hacia arriba

1. La unidad dispone de bomba de drenaje capaz de vencer 1200 mm de altura.

- Nota:

- La tubería de drenaje debe ser envuelta de material aislante térmicamente (aislante de goma de grosor mínimo 8mm), de lo contrario podrían ocurrir condensaciones y goteos.

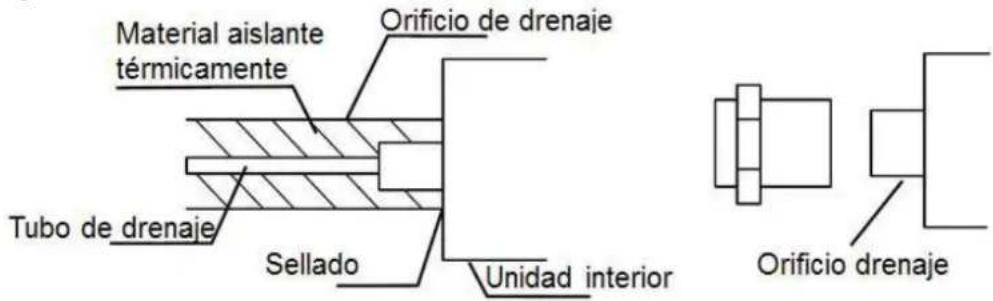

Material aislante térmicamente Orificio de drenaje Tubo de drenaje Sellado Unidad interior Orificio drenaje

4.2.2. CASSETTE [RZNK(50/70/100/120/140/160)]

Espacios de instalación

Asegúrese que se cumplan los siguientes requerimientos al seleccionar el espacio de instalación:

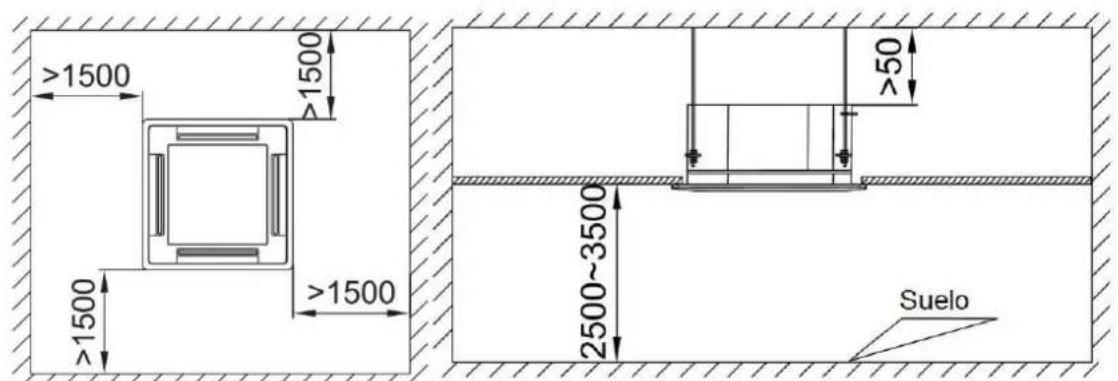

>1500 >1500 >1500 >1500 2500~3500 Suelo >50

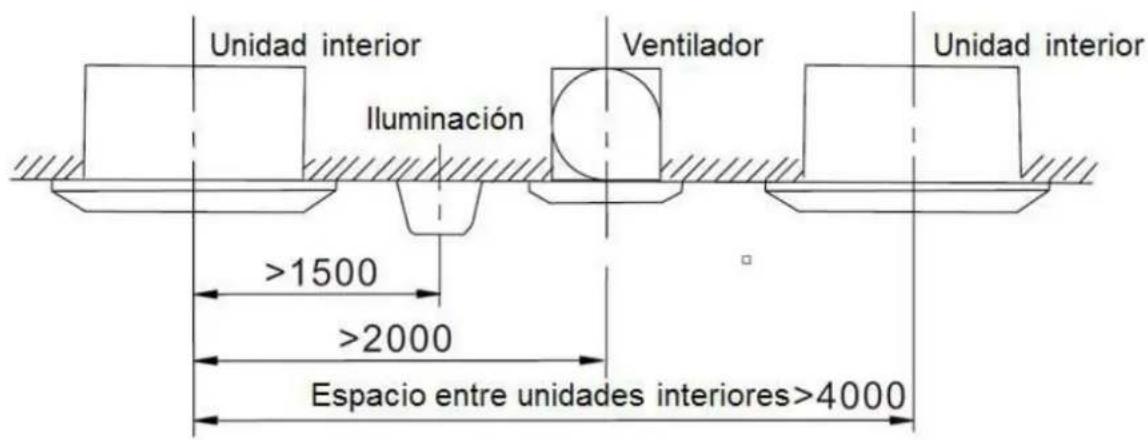

Las distancias mínimas recomendadas entre unidades y obstáculos son las mostradas en la siguiente figura:

Unidad interior Ventilador Unidad interior Iluminación >1500 >2000 Espacio entre unidades interiores>4000

Asegurarse de que el lugar de instalación es capaz de soportar 4 veces el peso de la unidad.

Instalación del filtro y el panel

El filtro debe fijarse al panel las pestañas correspondientes.

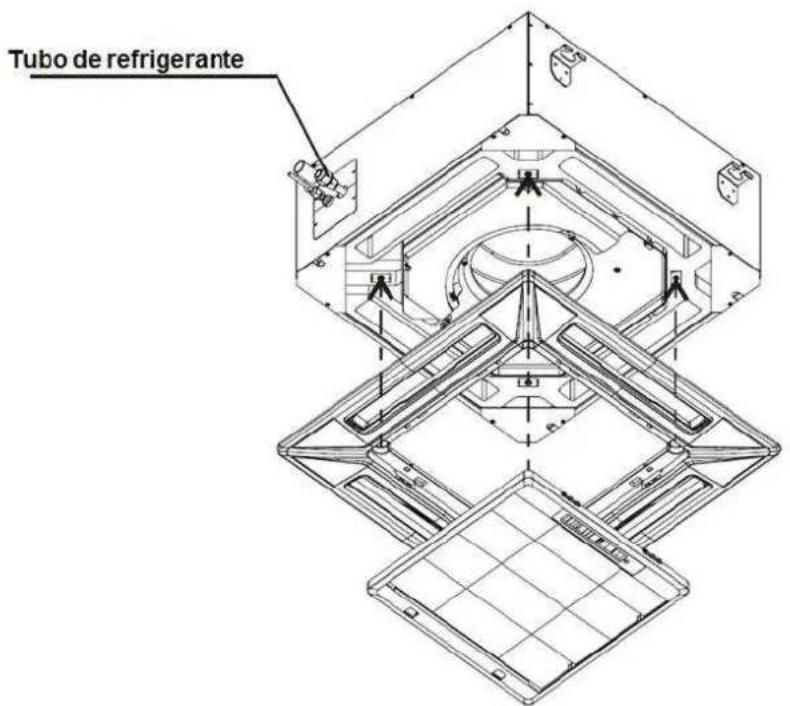

Fijar el panel al cuerpo del cassette con los 4 tornillos suministrados para este cometido atornillando estos en cada una de las 4 esquinas del panel.

Tubo de refrigerante

• Nota:
• Durante la instalación y montaje del panel, asegurarse de que el motor de las lamas queda en la esquina de las tuberías de refrigerante de la unidad interior.

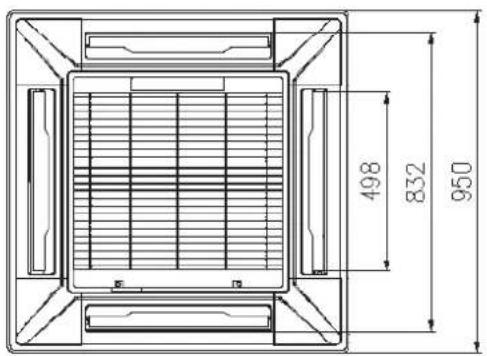

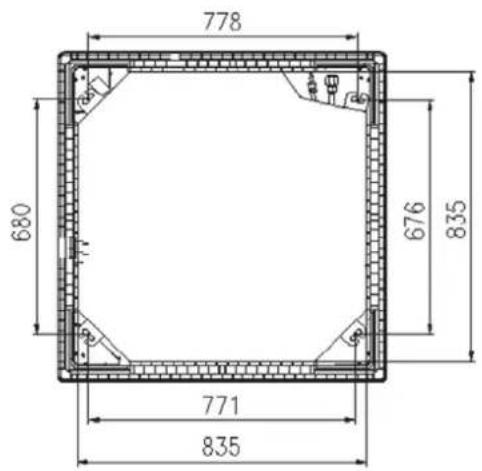

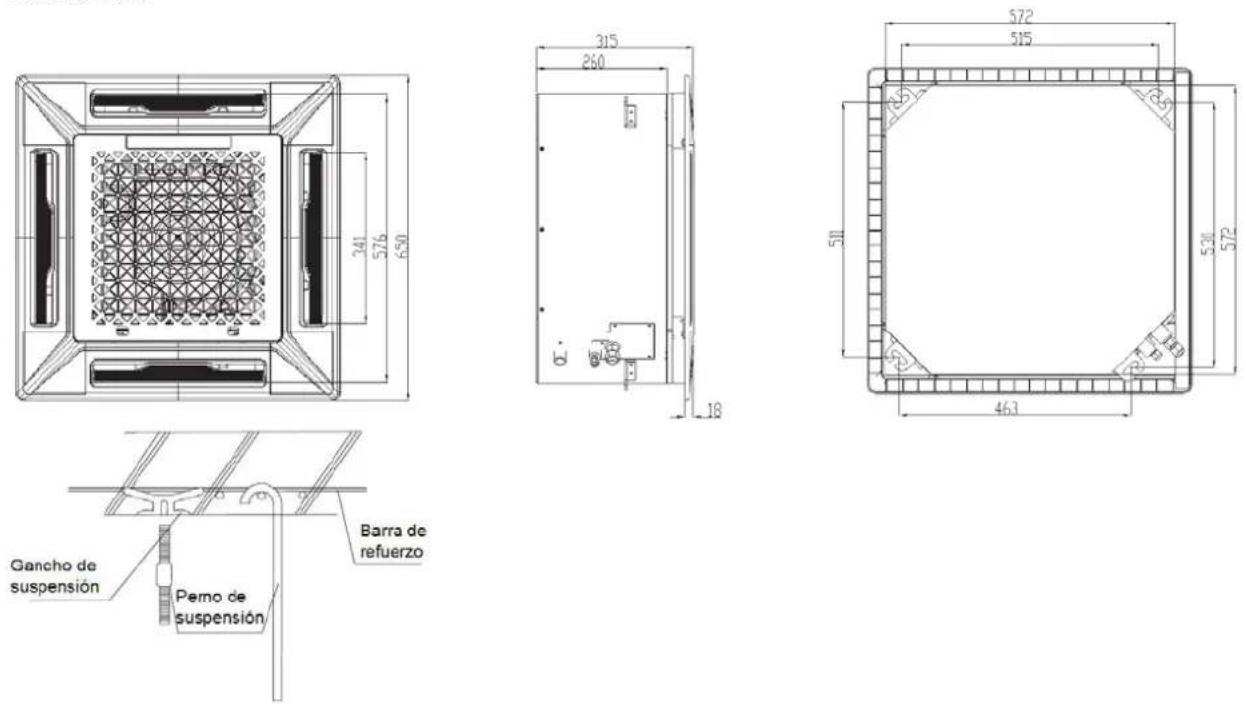

Localización de los ganchos de suspensión

Modelo 50

315 260 741 576 6590 572 515 510 520 572 18 463 Gancho de suspensión Pemo de suspensión Barra de refuerzo

Modelo 70

498 832 950

250 27

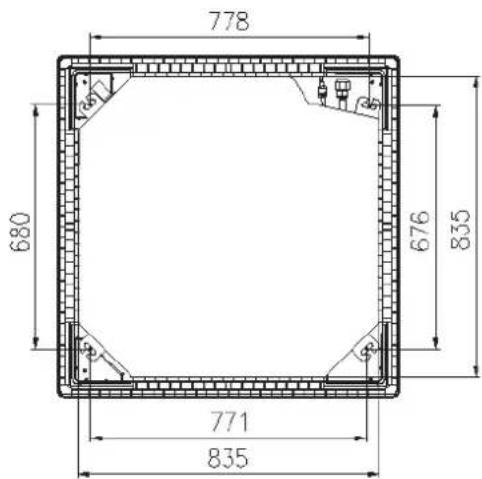

778 680 676 835 771 835

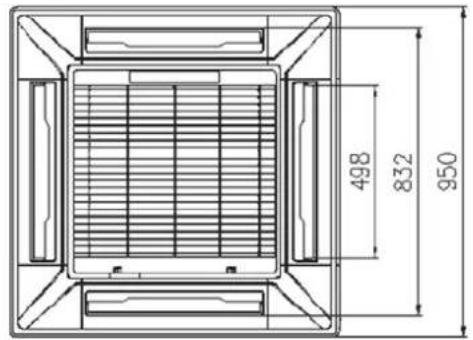

Modelo 100/120/140/160

498 832 950

290 27

778 680 676 835 771 835

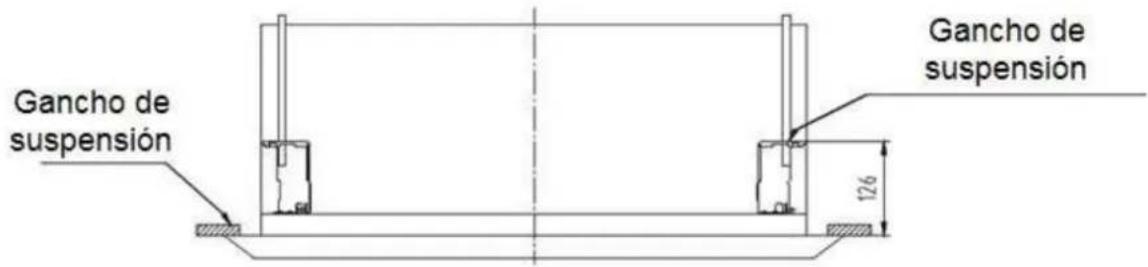

Gancho de suspensión 126 Gancho de suspensión

La superficie donde se suspenda el equipo debe ser firme y capaz de soportar cargas de hasta 200 kg y ser capaz de soportar vibraciones durante un periodo de tiempo prolongado.

El cassette debe suspenderse como se muestra en el siguiente esquema:

Usar un nivel para comprobar la correcta instalación Gancho de suspensión Arandela Arandela de resorte Terca Perno de suspensión

Instalación del a tubería de drenaje

1. La tubería de drenaje drenaje debe de estar correctamente aislada para evitar la condensación. La tubería de drenaje deberá instalarse con un pendiente negativa de entre (1/100-150).

1. Las unidades están provistas de bomba de drenaje integrada capaz de vencer 700 mm para el modelo 50 y 1200 mm para modelos 70/100/120/140/160.

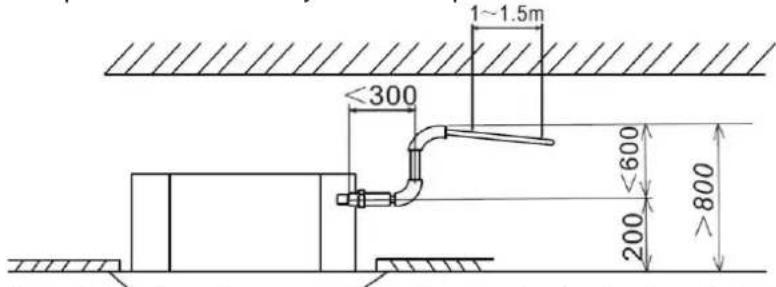

1~1.5m ≤300 600 200 800

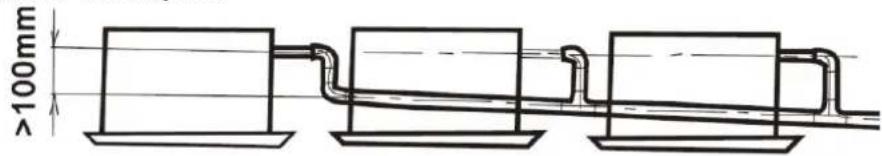

1. Cuando el drenaje sea compartido, la tubería de drenaje deberá ser instalada a más de 100 mm por debajo de cada salida de condensados de cada unidad, tal y como se indica en la figura.

≥100mm

4.2.3. SUELO&TECHO [RZNC(50/70/100/120/140/160)]

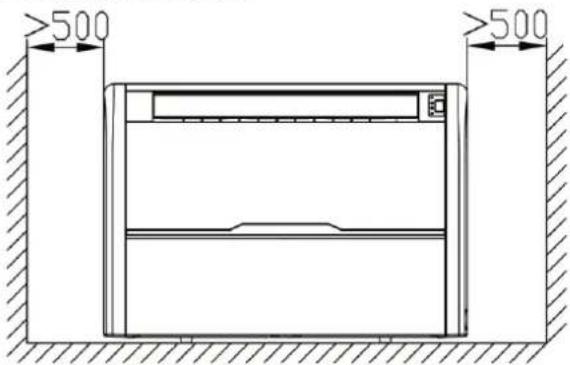

Espacios de instalación

Asegúrese que se cumplan los siguientes requerimientos al seleccionar el espacio de instalación:

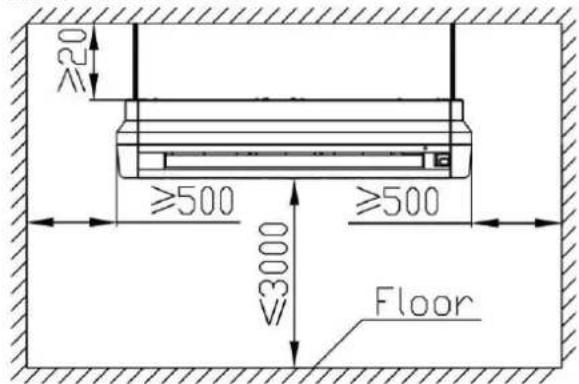

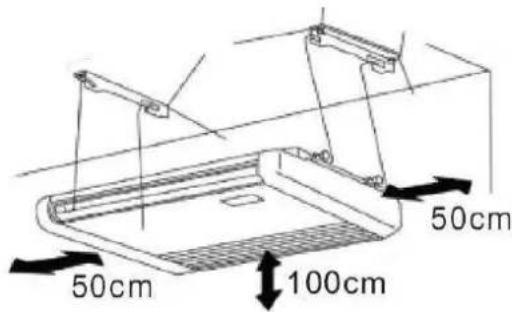

Instalación en techo

≥20 ≥500 ≥500 ≤3000 Floor

Instalación en suelo

>500 >500

Localización de los ganchos de suspensión

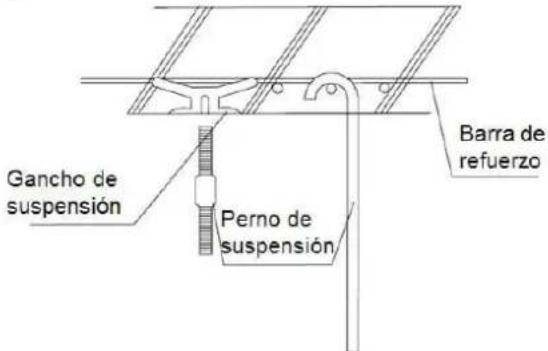

Instalación en techo

1. La superficie donde se suspenda el equipo debe ser firme y capaz de soportar cargas de hasta 200 kg y ser capaz de soportar vibraciones durante un periodo de tiempo prolongado.

Gancho de suspensión Perno de suspensión Barra de refuerzo

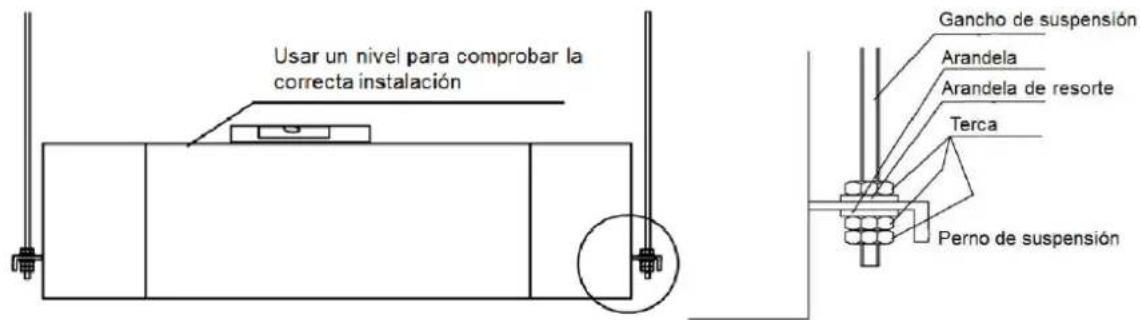

1. La suspensión de la unidad debe ser llevada a cabo como se describe a continuación:

a. Ajustar la posición relativa de la unidad utilizando un nivel, de lo contrario se podrían producir fugas de agua.
b. Apriete las tuercas y asegúrese de que los ganchos estén firmemente fijados a las tuercas.
c. Una vez la unidad este instalada, asegurarse que la unidad no sebalancea.

1. Usar únicamente el orificio trasero para la tubería de drenaje.

50cm 50cm 100cm 50cm

Instalación del a tubería de drenaje

- La tubería de drenaje drenaje debe de estar correctamente aislada para evitar la condensación. La tubería de drenaje deberá instalarse con un pendiente negativa de entre (1/100-150).

- Usar solo el agujero trasero para sacar la tubería de drenaje. Verificar que la tubería no tiene pendiente ascendiente en ningún punto.

Orificio para descarga de condensados

- Para asegurar un correcto drenaje, la unidad debe ser instalada con una ligera inclinación hacia atrás.

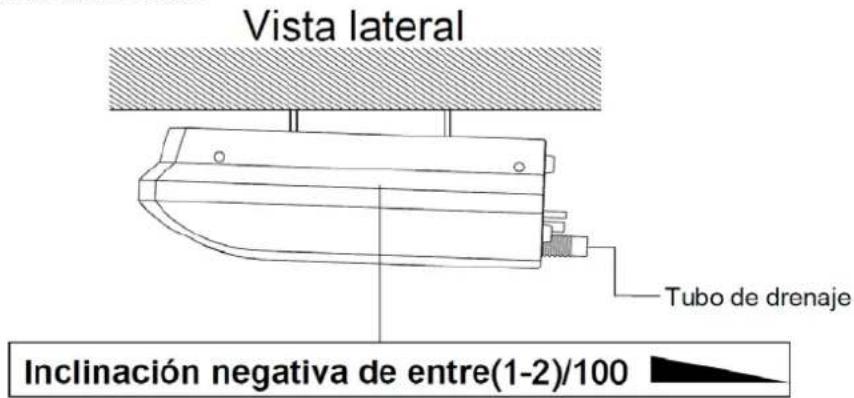

Vista lateral Tubo de drenaje Inclinación negativa de entre(1-2)/100

Vista frontal

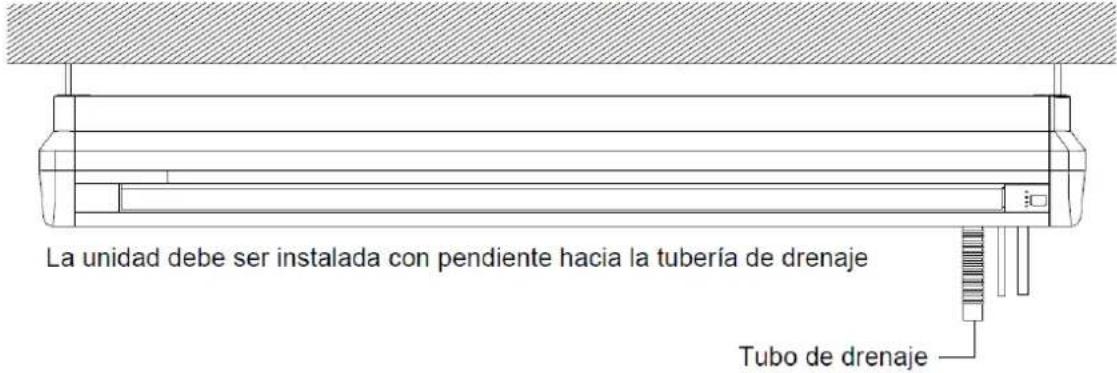

La unidad debe ser instalada con pendiente hacia la tubería de drenaje Tubo de drenaje

4.3. INSTALACIÓN DEL CONTROL POR CABLE

CONTROL CON CABLE TÁCTIL

1. Quitar la tapa trasera del control utilizando un destornillador plano (no ejercer excesiva fuerza, esto podría dañar el control o la circuitería) girar el destornillador para abrir la tapa trasera.

1. En caso de instalar en control en una caja empotrada, la adecuada es el modelo 86. Fijar la tapa trasera del control remoto a la caja con los tornillos suministrados.

1. Volver a colocar la tapa frontal (1) presionar y fijar primero la parte superior (2) presionar la parte inferior para acabar de fijar el control.

1. Quitar la tapa trasera del control.
2. Usar 2 tornillos para fijar la base a la pared como se muestra en la figura inferior.

Control por cable Cubierta frontal Base Estirar Tornillo Orificio de instalación

5. TUBERÍAS DE REFRIGERANTE

5.1. CONEXIÓN DE TUBERÍAS

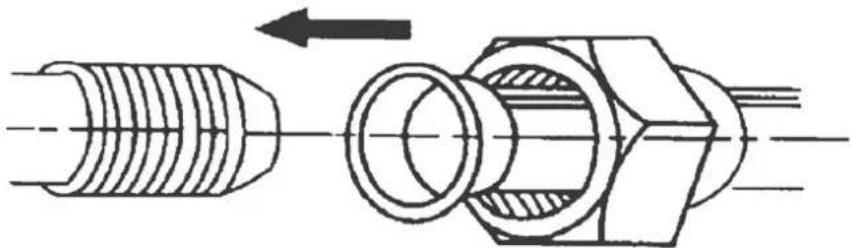

• La metodología de conexión de tuberías es el mismo tanto para unidades interiores como exteriores.
• Conecte los tubos a la unidad; apunte hacia el centro de la tubería y apriete con llave hasta que quede bien firme, la dirección de la fijación está en la siguiente figura.

Seguir la dirección de la figura

• Apuntando para el centro del tubo, apriete el tornillo confuerza.
• Apriete las tuercas cónicas tal y como se indica en la figura aplicando el torque correspondiente según el diámetro de la tubería.
• Verifique la no existencia de fugas en la conexión vertiendo agua y jabón sobre la misma
• Aísle las conexiones de refrigerantes.

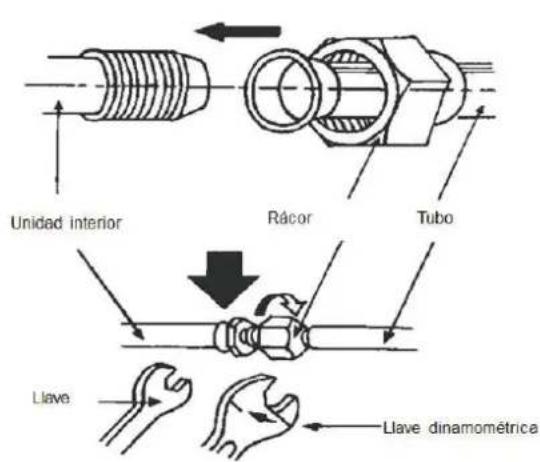

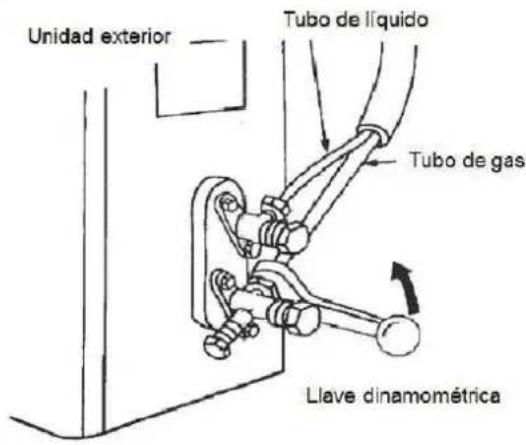

Unidad Interior Rácor Tubo Llave Llave dinamométrica

Unidad exterior Tubo de líquido Tubo de gas Llave dinamométrica

5.2. PRUEBA DE ESTANQUEIDAD

Una vez conectadas las tuberías de refrigerante se debe realizar la prueba de estanqueidad para asegurarse de la no existencia de fugas presurizando el sistema con nitrógeno.

Metodología

1. Conecte el puente de manómetros a las válvulas de servicio de las tuberías de gas de la unidad exterior.

2. Con las válvulas de servicio de la unidad exterior cerradas, conecte la botella de nitrógeno al puente de manómetros de manera que carguemos las tuberías a través de este.

3. Cargue la instalación (tuberías y unidades interiores) con nitrógeno hasta una presión de unos 40 bar.

4. Cierre las llaves del puente de manómetros del lado de la botella. Esperar que la presión se estabilice.

5. Compruebe que no disminuye la presión. Una vez se estabilice la presión, el tiempo de comprobación debe de ser no inferior a 30 minutos.

6. Una vez verificado que el sistema no presenta fugas, cierre el puerto de alta y de baja del puente de manómetros para así poder retirar la botella denitrógeno.

5.3. PROCEDIMIENTO DE VACÍO

Una vez realizado el conexionado de las tuberías de refrigerante y comprobada la no existencia de fugas, es totalmente necesario realizar el vacío del sistema para así eliminar el aire húmedo del sistema. De lo contrario puede causar problemas en el compresor.

Metodología

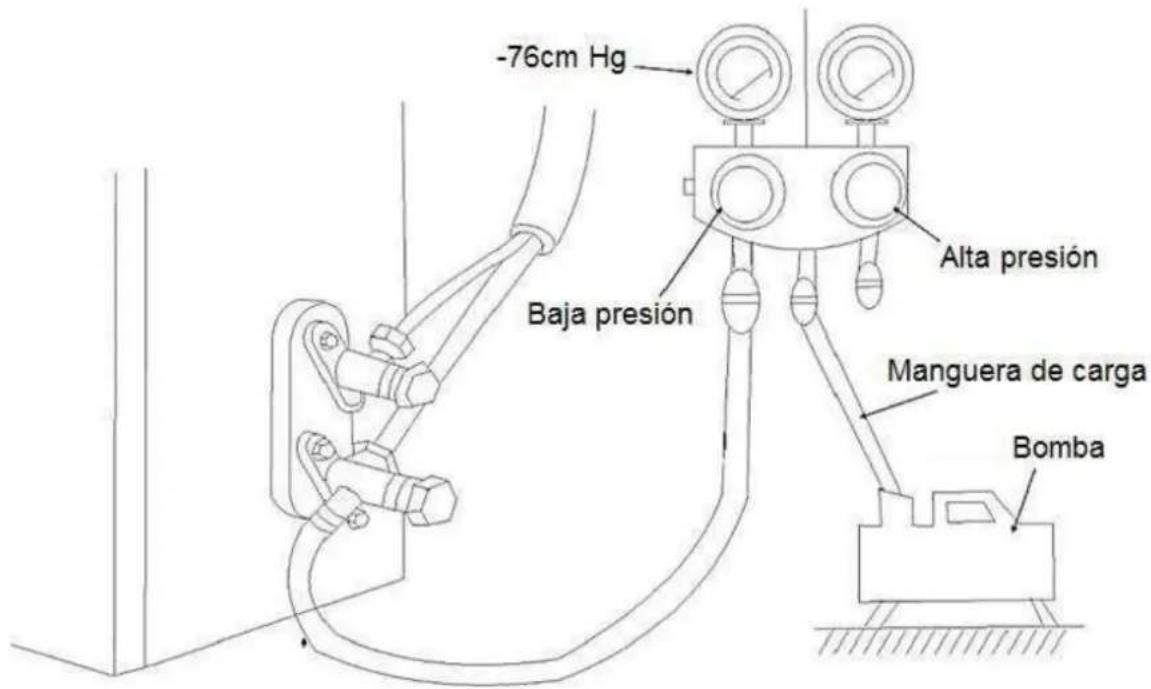

1. Conecte la bomba de vacío al puente de manómetros en su toma central.
2. Conecte el lado de baja y el lado alta del puente de manómetros a los puertos de servicio de la unidad exterior.
3. Abra la llave de baja y de alta del puerto de manómetros con las llaves de servicio de la unidad exterior cerradas.
4. Poner en marcha la bomba de vacío. Dejar la bomba funcionando hasta alcanzar - 76 cm de Hg en el vacuómetro.
5. Una vez finalizado el proceso, cierre las válvulas del puente de mangueras y apague la bomba de vacío.

-76cm Hg Baja presión Alta presión Manguera de carga Bomba

5.4. CARGA DE REFRIGERANTE

En caso de que la longitud de tubería sea mayor que los metros de precarga, se deberá ajustar la carga de refrigerante con la carga adicional correspondiente:

	RZT50	RZT70	RZT100	RZT120	RZT140
PRECARGA (m)	8	8	8	8	8
CARGA ADICIONAL (g/m)	20	50	50	50	50

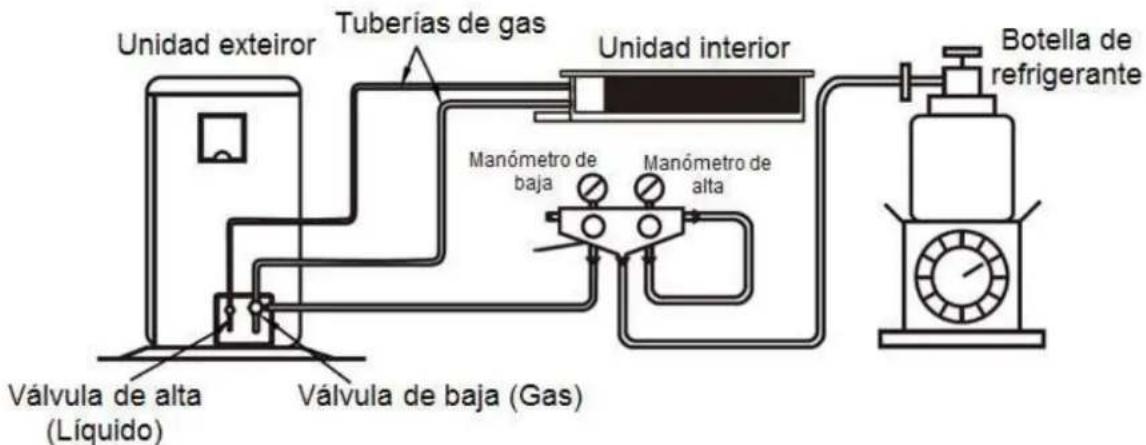

Unidad exterior Tuberías de gas Unidad interior Válvula de alta (Líquido) Válvula de baja (Gas) Manómetro de baja Manómetro de alta Botella de refrigerante

Metodología

1. Calcule la carga de refrigerante a añadir considerando los parámetros especificados en la sección "DISTÁNCIAS DE TUBERÍA FRIGORÍFICAS" de este manual.
2. Conecte la botella de refrigerante R 410A en la posición de carga de líquido en la toma media del puente de manómetros donde estaba conectada la botella de nitrógeno o la bomba de vacío.
3. Conecte la manguera del puente de manómetros al puerto de carga de la unidad exterior (gas). Al inyectar el refrigerante líquido por la toma de gas se debe hacer despacio y tener mucho cuidado con los golpes de líquido al compresor.
4. Coloque la botella de refrigerante en una báscula.
5. Abrimos la llave de paso para permitir el paso de refrigerante.
6. Cerramos la llave cuando el peso de la botella coincida con la cantidad a cargar.

6. CONEXIÓN ELÉCTRICA

6.1. CONEXIONADO DE ALIMENTACIÓN E INTERCONEXIÓN

Los cables de conexión deben cumplir con las especificaciones de la siguiente tabla:

MODELO UNIDAD EXTERIOR	50	70	100	120	140	160
Alimentación interior ( mm^2 )	2 × 1,0+T	2 × 1,0+T	2 × 1,0+T	2 × 1,0+T	4 × 1,0+T	4 × 1,0+T
Alimentación exterior ( mm^2 )	2 × 2,5+T	2 × 4,0+T	2 × 6,0+T	2 × 6,0+T	4 × 1,5+T	4 × 1,5+T
interconexión ( mm^2 )	4 × 0,2+T	4 × 0,2+T	4 × 0,2+T	4 × 0,2+T	4 × 0,2+T	4 × 0,2+T

Modelo 50/70/100/120 (monofásico)

Unidad exterior Unidad interior Linea Neutro Tierra 220-240V 50Hz Linea Neutro Tierra 220-240V 50Hz

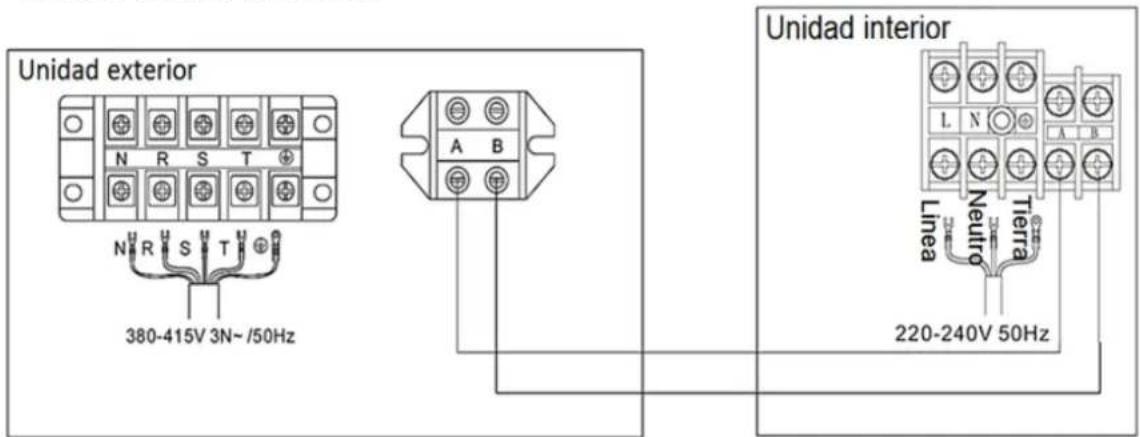

Modelo 140/160 (trifásico)

Unidad exterior 380-415V 3N~ /50Hz Unidad interior Linea Neutro Tierra 220-240V 50Hz

- Conectar la alimentación a la unidad exterior e interior y realizar el conexionado eléctrico según el siguiente diagrama:

- Nota:

• Se debe realizar el connexionado según lo indicado en el diagrama. De lo contrario, se podría dañar el equipo.
• Conectar el tierra correctamente, de lo contrario podrían ocurrir errores de funcionamiento o dañar algún componente del equipo, pudiendo incluso incendiarse.
• No cruzar la polaridad de la alimentación.
• Una vez realizado el conexionado eléctrico, tire ligeramente de los cables para confirmar que estos están bien fijados.

6.2. CONEXIONADO CONTROL CON CABLE

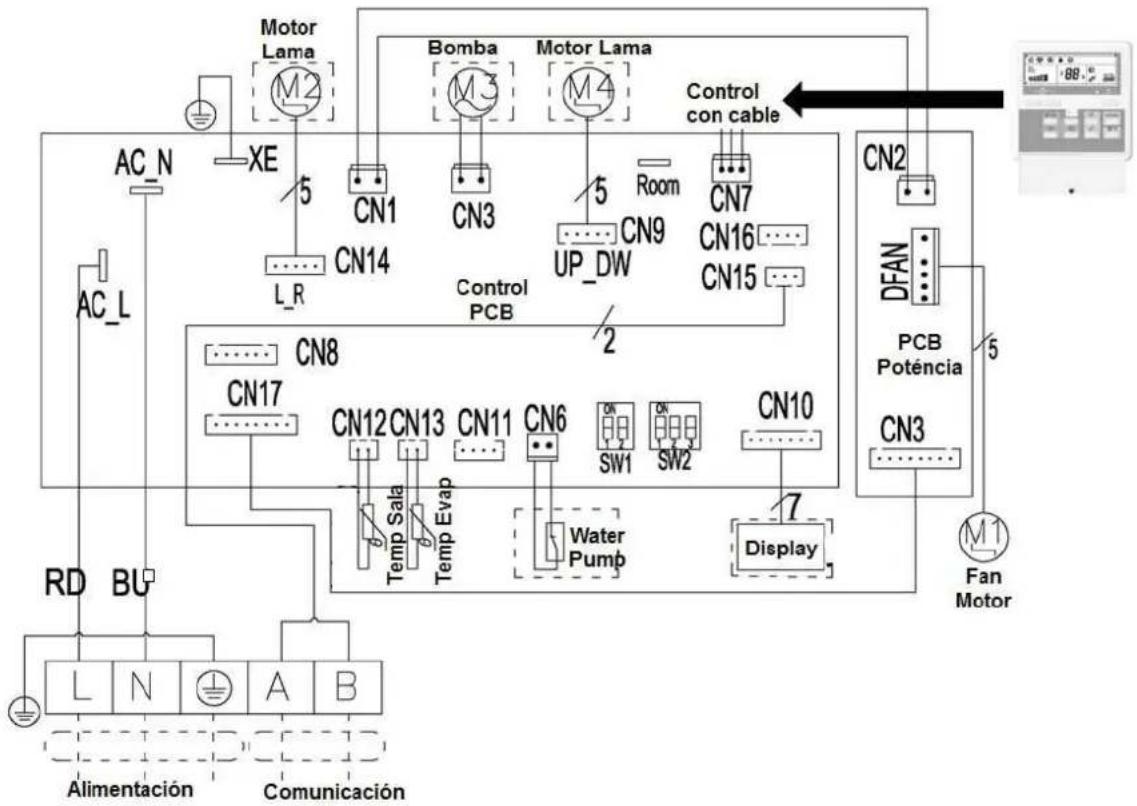

• En el caso de unidades conducto, el equipo vendrá suministrado con control con cable.
• El conector blanco del control se deberá conectar al conector "CN7" de la placa de control de la unidad interior conducto tal y como se indica en la figura:

Conectar el extremo del cable de conexión largo al conector del control con cable	Conectar el otro extremo del cable de conexión largo al cable corto	Conectar el extremo del cable corto (conector blanco) a la PCB

7.1. PROCEDIMIENTOS DE COMPROBACIÓN

1. Asegúrese de que las válvulas de servicio de la línea de gas y de líquido están completamente abiertas.
2. Cerciórese de que no hay ninguna fuga de refrigerante.
3. Compruebe que el cableado eléctrico de las unidades interiores y exteriores está conectado tal y como se indica en el capítulo "Cableado eléctrico".
4. Cerciórese de que cada terminal (L,N) está conectado correctamente a la fuente de alimentación.
5. Encienda el sistema de aire acondicionado en modo enriamiento durante 30 minutos o más.

7.2. EVALUACIÓN DEL FUNCIONAMIENTO

MODELO:

NÚMERO DE SERIE:

NOMBRE Y DIRECCIÓN DEL CLIENTE:

FECHA:

• ¿Es correcta la dirección de rotación de los ventiladores de las unidadesinteriores?
• ¿Es correcta la dirección de rotación del ventilador de la unidad exterior?
• ¿Se oyen sonidos anómalos en el compresor?
• ¿Se ha dejado funcionando la unidad durante al menos veinte (30) minutos?
• Comprobación de la temperatura de la habitación:

Ent A: BS /BH °C

Sal A: BS / BH °C

Ent B: BS____/BH____°C

Sal B: BS / BH °C

• Comprobación de la temperatura exterior:
  Ent: BS /BH °C
  Sal: BS____/ BH____°C

• Comprobación de la presión:
Presión de descarga: Pd= ____ Bar
Presión de aspiración: Ps=____Bar

• Comprobación de tensión:
Tensión nominal: V

• Comprobación de la corriente de servicio de entrada del compresor
  Entrada: kW
  Corriente de servicio: A

- ¿Es adecuada la carga de refrigerante?

- ¿Los dispositivos de control del funcionamiento funcionan correctamente?

- ¿Los dispositivos de seguridad funcionan correctamente?

- ¿Se ha comprobado que la unidad no tenga fugas de refrigerante?

- ¿La unidad está limpia por dentro y por fuera?

- ¿Están sujetos todos los paneles del equipo?

- ¿Los paneles del equipo están sujetos de modo que no produzcan ruidos?

- ¿Están limpios los filtros?

- ¿Están limpios los intercambiadores de calor?

- ¿Están abiertas las válvulas de servicio de gas y líquido?

- ¿El agua de desagüe fluye sin problemas por las tuberías de desagüe?

•

8. CÓDIGOS DE ANOMALÍA

En el caso de anomalía, se mostrará el código correspondiente en el display de la unidad interior o en la pantalla de control por cable:

8.1. CÓDIGOS ANOMALIA UNIDAD INTERIOR

CODIGO	DESCRIPCION	REARME
A1	Anomalia del sensor temperatura sala	SI
A2	Anomalia del sensor temperatura evaporador	SI
A5	Anomalia de la bomba de drenaje interior	SI
A6	Anomalia del motor ventilador interior	SI
A8	Anomalia del modulo EPROM de la unidad interior	NO
A9	Anomalia de comunicación entre unidad interior y unidad exterior	NO
AA	Anomalia de comunicación entre unidad interior y control por cable	NO
E8	Protección de alta temperatura gas interior en calefacción	SI
	Protección por sobrecarga en refrigeración

8.2. CÓDIGOS DE ANOMALÍA UNIDAD EXTERIOR

CÓDIGO	DESCRIPCIÓN	REARME
C1	Anomalia del sensor temperatura exterior	SI
C2 (RZT 100-120-140-160) C8 (RZT 50-70)	Anomalia en el sensor de temperatura de desescarche	SI
C3	Anomalia sensor temperatura de descarga	SI
C6	Anomalia sensor de temperatura de succión	SI
C2 (RZT 50-70) C8 (RZT100-120-140-160 kW)	Anomalía sensor de temperatura de gas	SI
H1	Anomalia por presostato de alta	SI
H4	Anomalia por presostato de baja	SI
E1	Protección de la válvula de 4 vías	SI
E3	Protección por alta temperatura de descarga	NO
E8	Protección por alta temperatura de gas	SI
FH	Protección de baja temperatura de descarga	SI
F1	Anomalía en el motor DC ventilador exterior	NO
J2	Anomalía de comunicación entre unidad interior y unidad exterior	SI
J3	Anomalía de comunicación entre PCB y módulo inverter	SI
3H/5H	Anomalía de comunicación entre la PCB y el modulo de control del ventilador	SI
J7	Anomalía en el módulo EPROM de la PCB de la unidad Exterior	NO
31	Protección del módulo (F0)	SI
32	Protección del módulo hardware	SI
33	Protección del módulo software	SI
34	Compresor desconectado	SI
35	Protección por sobre-correiente en la fase del compresor	SI
36	Anomalía del bus DC por sobre-voltaje o voltaje reducido	SI
38	Anomalía del modulo invertir por alta temperatura	SI
39	Protección por alta temperatura del módulo inverter	SI
3E	Anmalía de sincronismo del compresor	NO

Nuestra compañía declara que estos productos presentan el marcado CE de acuerdo con los requisitos esenciales de las siguientes directivas:

• 2006/95/EC – Directiva de bajo voltaje
• 2004/108/EC – Directiva de compatibilidad electromagnética
• 2009/125/EC – Directiva ErP

BAXI

Baxi Calefacción S.L.U.

Salvador Espriu, 9-11, 08908 L'Hospitalet del Llobregat – ESPAÑA

Tel. [phone]

www.baxi.es
