BAF-520BT - Sistema de sonido Steren - Manual de uso y guía de instrucciones gratis

Tipo de Producto	Sistema PA Portátil con Bluetooth
Marca	Steren
Modelo	BAF-520BT
Dimensiones (An x Al x Pr)	Aprox. 35 x 50 x 30 cm
Peso	Aprox. 10 kg
Potencia de Salida	200 W RMS
Alimentación	CA 110-240V, 50/60Hz; Batería recargable integrada (12V)
Duración de la Batería	Hasta 6 horas a volumen moderado
Versión de Bluetooth	4.0 con perfil A2DP
Entradas	2 x conectores de micrófono de 6.3mm, 1 x entrada aux de 3.5mm, puerto USB, ranura para tarjeta SD, antena FM
Salidas	1 x salida de línea de 6.3mm
Configuración de Altavoces	Woofer de 8" + tweeter de 1"
Controles	Volumen, graves, agudos, eco, volumen de micrófono, selector de entrada
Medios Compatibles	MP3, WMA desde USB/SD
Radio FM	Rango de frecuencia 87.5-108 MHz
Accesorios Incluidos	Micrófono inalámbrico (2), control remoto, cable de alimentación, manual de usuario
Mantenimiento y Limpieza	Limpiar con paño seco; evitar líquidos; limpiar las rejillas de ventilación regularmente
Precauciones de Seguridad	No exponer a la lluvia ni a la humedad; mantener alejado de fuentes de calor; usar el adaptador de corriente proporcionado
Piezas de Repuesto y Reparabilidad	Contactar al centro de servicio de Steren; algunas piezas disponibles en línea (modelo BAF-520BT)

Preguntas frecuentes - BAF-520BT Steren

¿Cómo emparejo mi teléfono por Bluetooth?

Presione el botón Bluetooth en el panel o control remoto hasta que el indicador parpadee. En su teléfono, busque BAF-520BT y selecciónelo. No se requiere contraseña.

¿Puedo usar el altavoz mientras se carga?

Sí, puede usar el altavoz mientras está conectado a la corriente alterna. La batería se cargará simultáneamente.

¿Cuál es el alcance de los micrófonos inalámbricos?

Los micrófonos inalámbricos tienen un alcance de aproximadamente 15-20 metros en espacio abierto, dependiendo de los obstáculos.

¿Cómo cambio entre los modos Bluetooth, USB, SD y FM?

Presione repetidamente el botón Modo para recorrer las fuentes de entrada. El modo actual se mostrará en la pantalla.

¿Por qué no hay sonido del micrófono?

Verifique que el micrófono esté encendido (interruptor en el cuerpo), que el volumen no esté al mínimo y que la perilla de Vol. Mic en el panel esté subida. También asegúrese de que las baterías del micrófono estén nuevas.

¿Cuánto dura la batería con una carga completa?

A volumen moderado, la batería dura aproximadamente 6 horas. Un volumen más alto reducirá la duración de la batería.

¿Puedo conectar altavoces externos a este sistema?

Esta unidad está diseñada como un sistema todo en uno. Tiene un conector de Salida de Línea para conectar a un amplificador externo, pero no para altavoces pasivos directamente.

¿Funciona la radio FM sin antena?

La antena FM integrada puede captar estaciones fuertes, pero para una mejor recepción, extienda completamente la antena de cable suministrada.

¿Cómo restablezco el sistema si se congela?

Apague el interruptor de encendido, espere 10 segundos y vuelva a encenderlo. Si usa batería, desconecte y vuelva a conectar la conexión de la batería.

¿Qué formatos de archivo son compatibles en USB/SD?

Los formatos compatibles son MP3 y WMA. Es posible que el dispositivo no reproduzca archivos con protección DRM o velocidades de bits muy altas.

MANUAL DE USUARIO BAF-520BT Steren

Sistema PORTÁTIL de audio con SD

• Lea cuidadosamente este instructivo para estar seguro de cómo utilizar adecuadamente el producto.
• La información presentada sirve únicamente como referencia. Debido a actualiza- ciones pueden existir diferencias.
• Por favor, consulte nuestra página web www.steren.com para obtener la versión más reciente de este manual.

Precauciones

• Este producto NO es un juguete; manténgalo fuera del alcance de los niños.
• Este producto no está destinado a ser utilizado por personas con capacidades diferentes, a menos que sean supervisadas o instruidas por una persona responsable de su seguridad.
• No utilice productos químicos o corrosivos para limpiarlo.
• No coloque el equipo en posiciones inestables.

La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

Contenido

2 bafles pasivos de dos vías

2 cables de conexión para bafle (6,3 mm)

1 cable de alimentación

1 consola con reproductor MP3

Cómo empezar a utilizar el sistema

Retirar los compartimentos del los bafles

Los bafles tienen compartimentos desmontables en la parte trasera.

Deslice el botón de la parte superior en el sentido que indican las flechas y retire los compartimentos para tener acceso a la consola y a los accesorios.

Para colocar nuevamente los compartimentos inserte las pestañas inferiores y empuje con fuerza la parte superior

Instalar Los Bafles

Coloque cuidadosamente los bafles en un una superficie plana o en los sopor- tes. Gire la perilla para asegurarlos.

Conecte los bafles a la consola mediante los cables 6,3 mm.

Conecte el cable de alimentación a la consola y a un tomacorriente.

Presione el interruptor en la consola para encenderla o apagarla.

La consola incluye un fusible para protegerlo contra los picos de voltaje y cortocircuitos. En caso de que se funda, retire con un desarmador el compartimento (ubicado en la entrada para el cable de corriente) y sustitúyalo por uno similar. En el compartimento hay un fusible de repuesto.

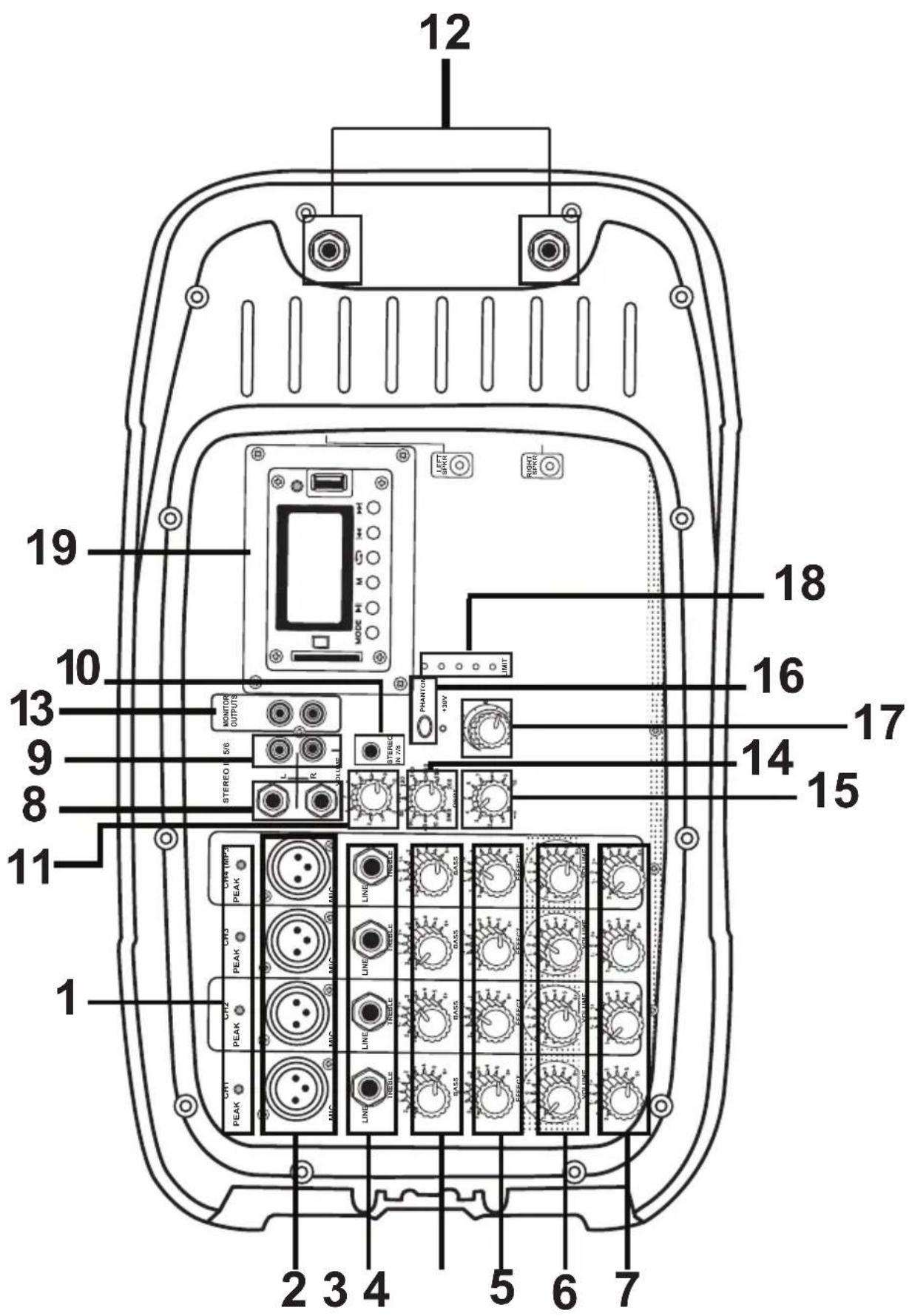

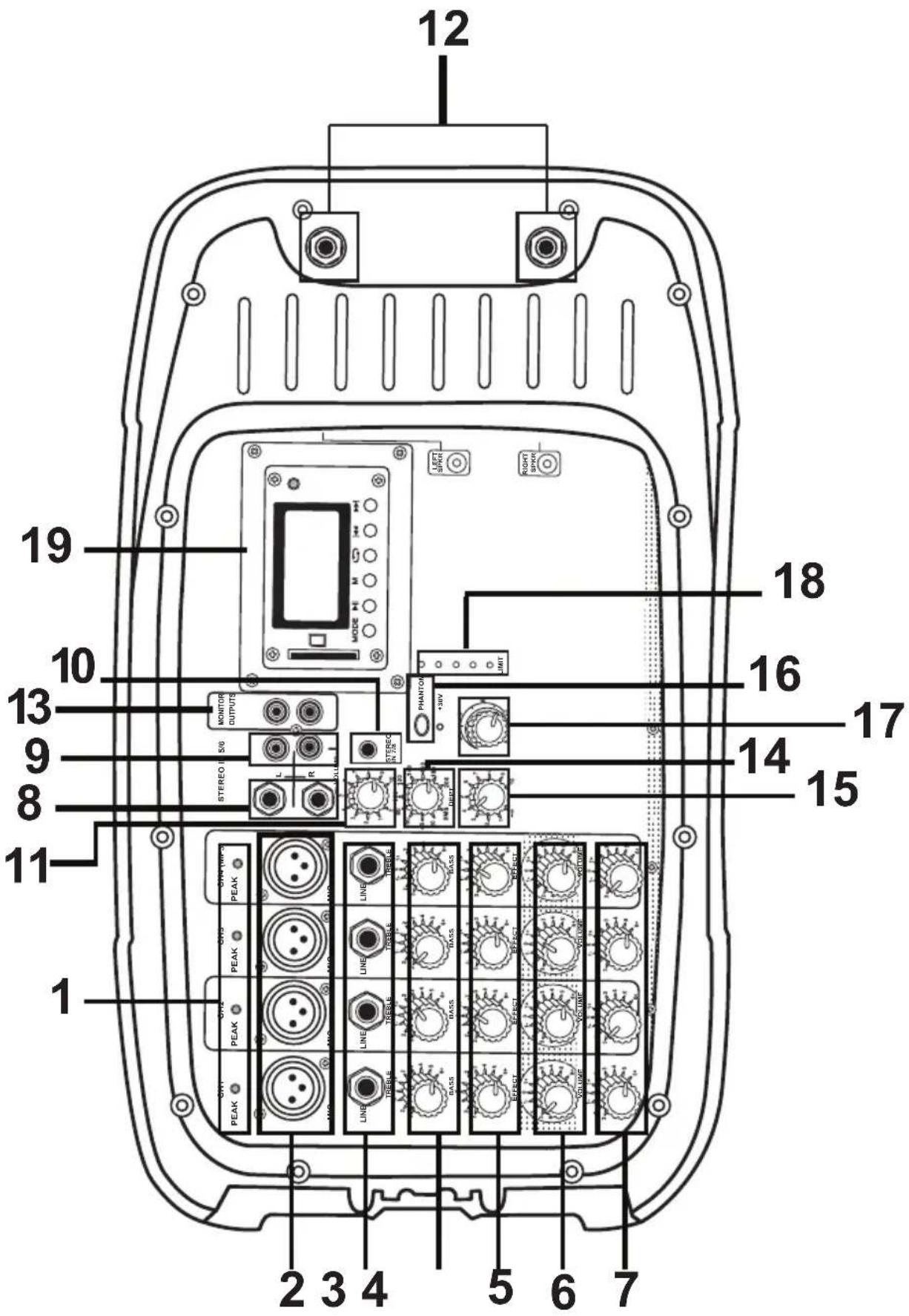

Descripción general de la consola

1. Indicadores LED (Verde: Canal activo /Rojo: Sobrecarga)
2. Entradas (balanceadas) Cannon
3. Entradas (no balanceadas) 6,3 mm
4. Controles de frecuencias altas
5. Controles de frecuencias bajas
6. Controles de efecto
7. Volumen del canal
8. Entradas (estéreo) 6,3 mm
9. Entradas (estéreo) RCA
10. Entrada (estéreo) 3,5 mm
11. Control de volumen de las entradas estéreo
12. Conectores para bafles
13. Salidas auxiliares RCA (grabadoras, bafles, etc.)
14. Tiempo de retardo de efecto
15. Intensidad de efecto
16. Alimentación para micrófonos con condensador (PHANTOM)
17. Volumen maestro
18. Indicadores LED de saturación (VÚMETRO)
19. Módulo de reproducción

BAF-520

BAF-520BT

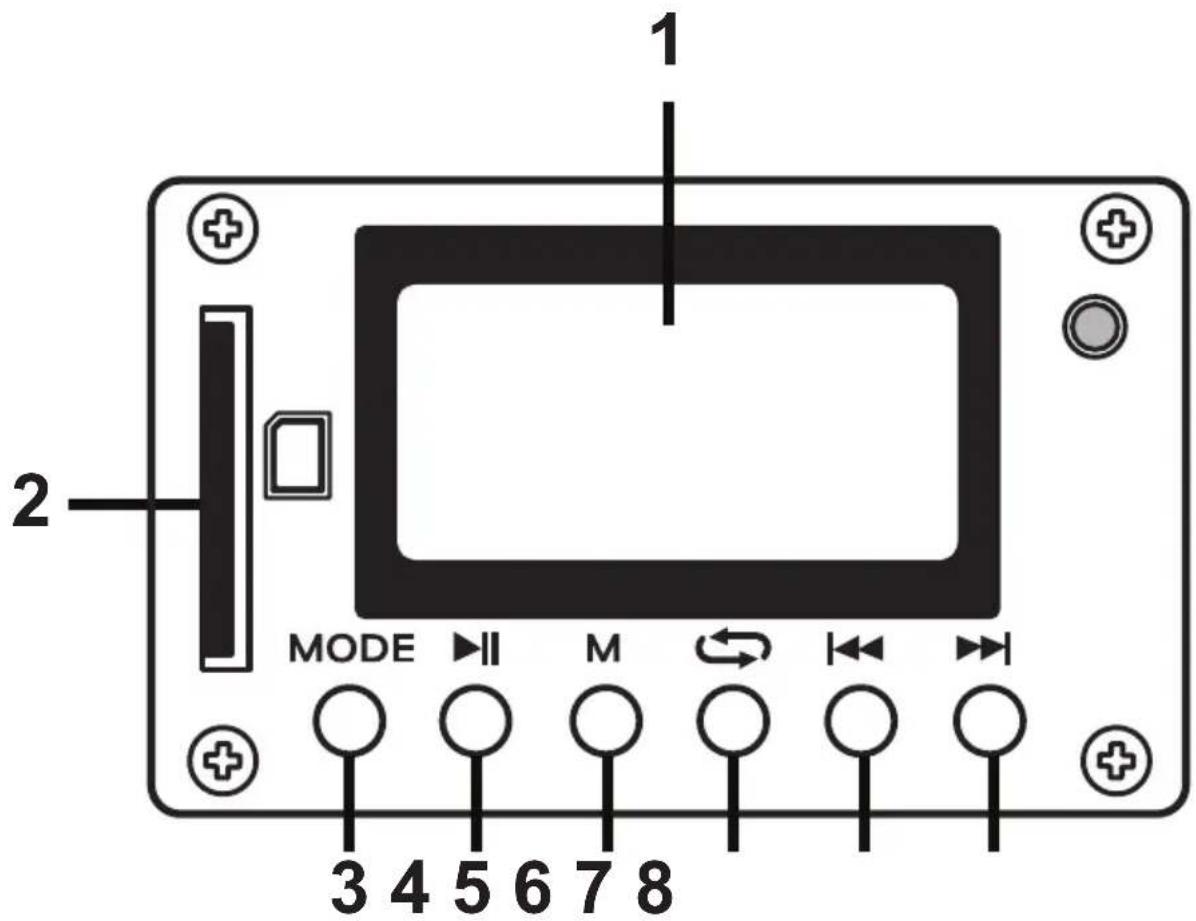

Módulo de reproducción BAF-520

Los controles correspondientes al Canal 4 también sirven para el reproductor MP3

1. Display
2. Ranura para tarjeta SD (con archivos MP3)
3. Sin función
4. Reproducir/Pausar
5. Menú de reproducción*
6. Repetir pistas (ALL: todas /Folder: una carpeta /One: una pista /Random: todas aleatoreamente)
7. Pista anterior / Retroceso rápido **
8. Pista siguiente / Avance rápido **

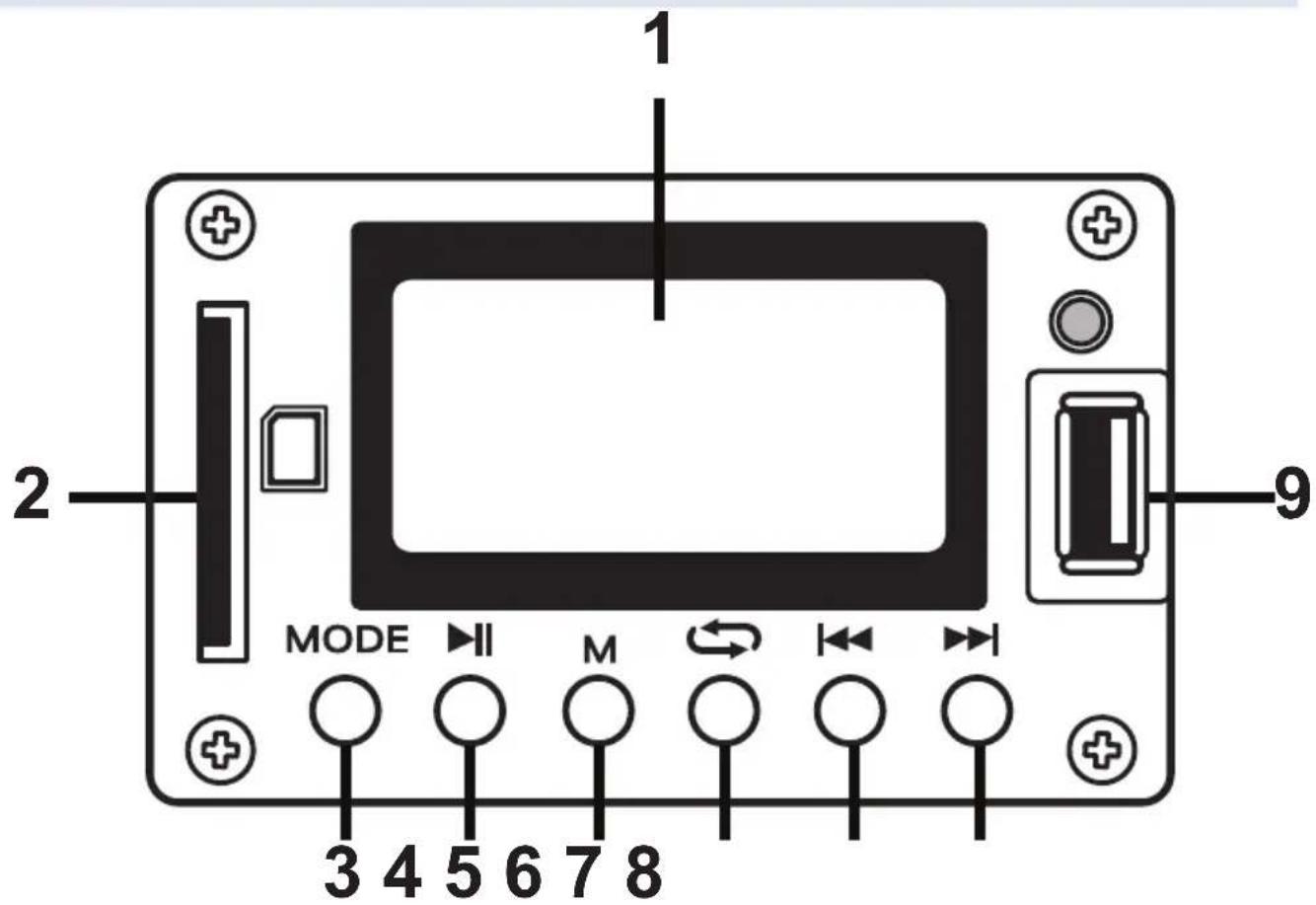

Módulo de reproducción BAF-520BT

Los controles correspondientes al Canal 4 también sirven para el reproductor MP3

1. Display
2. Ranura para tarjeta SD (con archivos MP3)
3. Cambiar modo de reproducción (SD /USB /Bluetooth /Radio FM)
4. Reproducir/Pausar /Búsqueda automática de estaciones FM
5. Menú de reproducción*
6. Repetir pistas (ALL: todas /Folder: una carpeta /One: una pista /Random: todas aleatoreamente)
7. Pista/Estación FM anterior / Retroceso rápido **
8. Pista/Estación FM siguiente /Avance rápido **
9. Puerto para memoria USB (con archivos MP3)

* Utilice los botones ◀◀ ▶▶ para desplazarse a través de las opciones. Presione ▶▶ para confirmar y M para salir.

** Mantenga presionado

CONTROL REMOTO

1. Reproducir/Pausar /Búsqueda automática de estaciones FM*
2. Selección manual de estación FM*
3. Ecualización
4. Disminuir/Aumentar volumen
5. Pista anterior / Estación FM anterior*
6. Pista siguiente / Estación FM siguiente*
7. Selección directa de número de pista
8. No disponible para esta versión
9. Repetir
10. Cambiar modo de reproducción* (SD /USB /Bluetooth /Radio FM)

* Sólo para el modelo BAF-520BT

Reemplazo de Batería

Inserte una batería tipo CR2025. Asegúrese de colocarla con la polaridad como se indica a continuación:

Opciones de reproducción

Desde el módulo se puede reproducir música vía Bluetooth*, por memoria SD o USB*, y sintonizar estaciones de radio FM*.

Diríjase a las páginas 11 y 12 de este manual para saber cómo controlar la reproducción desde el módulo, o a las páginas 13 y 14 para ver las funciones del control remoto.

1. Presione el botón MODE en el módulo o en control remoto para cambiar a modo Bluetooth.
2. Ingrese a las opciones de Bluetooth en el dispositivo que desea vincular.
3. Busque y seleccione Steren BAF-520BT. Si la vinculación es exitosa, en el display aparecerá la leyenda "Connected!"
4. Inicie la reproducción desde el dispositivo.

Memoria SD/USB\*

1. Inserte una memoria SD o USB con archivos MP3 en el puerto correspondiente.
2. Presione el botón MODE en el módulo o en control remoto para cambiar a modo SD o USB. La reproducción comenzará automáticamente

Radio FM\*

Presione el botón MODE en el módulo o en control remoto para cambiar a modo radio FM.

*Sólo para el modelo BAF-520BT

Especificaciones

Alimentación: 120 V \~ 60 Hz 100 W máx

Respuesta en frecuencia: 50 Hz – 20 kHz < 1dB

Salida Phantom: 30 V

Distorsión: < 0,1%

Consumo en espera: No aplica

Control remoto

Alimentación: 3 V —— (1 x CR2025)

Altavoces

Woofer: 25 cm (10")

Tweeter: 25 mm (1")

Impedancia: 4 ohms

Potencia: 2 x 100 W

Respuesta en frecuencia: 50 Hz – 20 kHz + 3dB @ 1 W

SD PA audio system

Sistema PORTÁTIL de audio con SD

Alimentación: 3 V = (1 x CR2025)

Ppeakerss

Woofer: 25 cm (10")

Tweeter: 25 mm (1")

Impedance: 4 ohms

Power: 2 × 100 W
