| Tipo de producto | Aire acondicionado de ventana |
| Capacidad de enfriamiento (BTU) | 8,000 |
| Relación de eficiencia energética (EER) | 12.0 |
| Alimentación eléctrica | 115V / 60 Hz |
| Amperaje | 7.5 A |
| Dimensiones (An x Al x Pr) | 18.5 x 12.5 x 15.4 pulg |
| Peso neto | 55 libras |
| Tamaño de habitación recomendado | Hasta 350 pies cuadrados |
| Modos de funcionamiento | Frío, Ventilador, Deshumidificar |
| Velocidades del ventilador | 3 (Baja, Media, Alta) |
| Termostato | Mecánico, ajustable |
| Filtro de aire | Lavable, reutilizable |
| Control remoto | Incluido (pilas incluidas) |
| Kit de instalación | Soporte de montaje para ventana y sellado |
| Nivel de ruido (dB) | 52 (aprox.) |
| Tipo de refrigerante | R-32 |
| Certificado Energy Star | Sí |
| Características de seguridad | Protección contra sobrecarga, interruptor antivuelco |
| Mantenimiento | Limpiar el filtro mensualmente; limpieza de serpentín anualmente |
| Garantía | 1 año en piezas y mano de obra |
Preguntas frecuentes - EAW08E3AJW ELECTROLUX
Preguntas de los usuarios sobre EAW08E3AJW ELECTROLUX
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Aire acondicionado en formato PDF gratis! Encuentra tus instrucciones EAW08E3AJW - ELECTROLUX y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. EAW08E3AJW de la marca ELECTROLUX.
MANUAL DE USUARIO EAW08E3AJW ELECTROLUX
01 electrolux bienvenido
indice electrolux 02
Bienvenido al mundo del manejo simple y sin preocupaciones
Gracias por elegir Electrolux como marca para su acondicionador de aire. Los acondicionadores de aire Electrolux han sido concebidos bajo altísimos estándares técnicos. Poseen características especiales desarrolladas para ofrecer aun más comodidad al usuario. Para que usted pueda disfrutar todos los recursos de su nuevo acondicionador de aire, Electrolux creó este manual. Con orientaciones simples y prácticas usted conocerá sus funciones; además aprenderá la manera de operar este aparato de modo adecuado y seguro. Lea las instrucciones sobre instalación y operación antes de utilizar su acondicionador de aire y guárdelas en un lugar seguro para futuras consultas. Electrolux una vez más fabrica lo mejor en lo que se refiere a electrodomésticos.
Consejos ambientales
El material del embalaje es reciclable. Procure separar plásticos, espuma flex, papel y cartón y enviarlos a las compañías de reciclaje. De acuerdo con la directriz de la RAEE (Residuos de Aparatos Eléctricos y Electrónicos), en inglés WEEE (Waste of Electrical and Electronic Equipment), se debe colectar y disponer de los residuos de aparatos eléctricos y electrónicos separadamente. Si futuramente usted necesita desechar este electrodoméstico, NO lo haga echándolo con el resto de la basura doméstica. Sírvase enviar el aparato a los puntos de colecta de RAEE donde los haya disponibles.
En este manual usted hallará varias sugerencias importantes acerca de cómo usar y mantener su acondicionador de aire adecuadamente. Un poco de cuidado preventivo por parte del usuario puede ahorrarle tiempo y dinero durante la vida útil de su acondicionador de aire. Usted encontrará muchas respuestas a problemas comunes en la tabla de consejos para la solución de problemas. El leer antes dicha tabla podría evitarle el llamar al Centro de Servicio Autorizado.
Índice
Precauciones de seguridad....03
Operación del dispositivo cortacorriente....05
Reglas de seguridad eléctrica....06
Precauciones antes de montar la unidad....07
Lista de piezas para el montaje....08
Instalación....09
Descripción del control remoto....18
Descripción del panel de control....19
Cómo usar....20
Cuidados y limpieza....25
Sonidos normales....27
Solución de problemas....28
Informaciones técnicas....61
El acondicionador de aire que usted ha comprado puede ser ligeramente diferente de la que se muestra en las figuras de este manual, la forma en general deberá ser la misma. Lea la información referente a su operación.
El aparato que usted ha comprado puede tener un enchufe diferente del que se muestra en las figuras de este manual, siendo que el que viene en el producto cumple la especificación eléctrica de su país.
La instalación no está cubierta por la compra del producto.
Entre en contacto con un técnico de mantenimiento autorizado para reparar o ejecutar labores de mantenimiento en esta unidad.
Entre en contacto con el instalador para instalar esta unidad.
El acondicionador de aire no devera ser operado por niños pequeños.
Tome cuidado para que los niños pequeños no jueguen con el acondicionador de aire.
Si hay necesidad de sustituir el cable de alimentación, dicha sustitución deberá ser llevada a cabo unicamente por personal autorizado.
La instalación del aparato deberá llevarse a cabo de acuerdo con las normativas nacionales en materia de instalaciones eléctricas y únicamente por personal autorizado.
Precauciones de seguridad
La operación incorrecta del aparato, por no seguir las instrucciones, podría causar accidentes o daños. Para evitar accidentes al usuario o a otras personas, así como daños materiales, deberán tomarse en cuenta las siguientes instrucciones:
Conecte correctamente el aparato al tomacorriente: Lo contrario suscita la posibilidad de descargas eléctricas o incendios causados por producción excesiva de calor.
No haga funcionar ni detenga la unidad enchufándola por el cable de alimentación o tirando del cable de alimentación: Peligro de descarga eléctrica o de incendio causado por producción excesiva de calor.
No dañe ni utilice un cable de alimentación eléctrico no especificado para el producto: Peligro de descarga eléctrica o de incendio.
Si el cable de alimentación está dañado, el fabricante, su agente de similar ó persona autorizada deberá sustituirlo para evitar el peligro que el estado de dicho mantenimiento o cable representa.
No modifique el cable de alimentación eléctrico, ni utilice el mismo conector para otros electrodomésticos: Peligro de descarga eléctrica o de incendio causado por producción excesiva de calor.
No maneje el aparato con las manos mojadas o en lugares húmedos: Peligro de descargas eléctricas.
No dirija el flujo de aire en la dirección de los ocupantes de la habitación: Es dañino para la salud.
Asegúrese de que la puesta a tierra sea adecuada: La ausencia de puesta a tierra puede ocasionar descargas eléctricas.
Asegúrese de que no entre agua a los componentes eléctricos: Peligro de descargas eléctricas.
Instale siempre un interruptor automático y un circuito de alimentación exclusivo para el aparato: La ausencia de estos dispositivos podría ocasionar descargas eléctricas y un incendio.
Desconecte la alimentación eléctrica a la unidad si escucha algún ruido anormal o si esta emite olores o humo: Peligro de descargas eléctricas y de incendio.
No use el tomacorriente si está flojo o dañado: Peligro de descarga eléctrica y de incendio.
No abra el aparato durante su funcionamiento: Peligro de descargas eléctricas.
Mantenga cualquier arma de fuego alejada del electrodoméstico: Peligro de incendio.
No utilice el cable de alimentación cerca de fuentes de calor: Peligro de descargas eléctricas y de incendio. No utilice el cable de alimentación en lugares en los que haya gases inflamables o combustibles como gasolina, benceno, solventes etc.: Peligro de explosión o de accidentes.
Antes de hacer funcionar el aparato haga ventilar la habitación si habido algún escape de gas de otro aparato:
Peligro de explosión, de incendio y de accidentes
No desarme ni modifique el aparato: Podría causar descargas eléctricas y fallas en su funcionamiento.
No beba el agua drenada del acondicionador de aire: Contiene agentes contaminantes que pueden resultar dañinos para la salud.
Cuando vaya a reemplazar el filtro de aire, no toque las partes de metal del aparato: Peligro de accidentes.
No limpie el acondicionador de aire con agua: El agua podría penetrar en la unidad y deteriorar su aislamiento. Peligro de descargas eléctricas.
En presencia de estufas etc. ventile bien el recinto: Podría faltar oxígeno. Cuando vaya a limpiar la unidad, desconéctela del tomacorriente y desconecte también el interruptor automático: No limpie la unidad mientras está conectada pues existe peligro de causar un incendio, descargas eléctricas o accidentes.
No exponga plantas o animales al flujo directo del aire: Peligro para la salud del animal o para la planta.
Tome cuidado al desempacar y instalar la unidad: Los bordes afilados podrían causarle accidentes.
Apague el acondicionador de aire en caso de tormenta o de condiciones climáticas adversas: El funcionamiento del aparato con las ventanas abiertas puede causar la penetración de agua al interior y el humedecimiento de los muebles.
No ponga objetos cerca de las entradas de aire o en las salidas de aire: Peligro de averías al aparato o de accidentes.
Desconecte el cable de alimentación sujetándolo por el enchufe: Peligro de descargas eléctricas y daños al aparato cuando desconectado por el cable.
Siempre compruebe la instalación correcta de los filtros y límpielos cada dos semanas: Hacer funcionar el aparato sin los filtros puede ocasionar averías.
No ponga objetos pesados sobre el cable de alimentación eléctrico y asegúrese de no aplastar dicho cable: Peligro de incendio o descargas eléctricas.
No use los siguientes artículos: Agua tibia (a más de 40°C ó 104°F). El agua tibia podría deformar o descolorir el aire acondicionado de pared.
Gasolina, solventes, benceno y objetos abrasivos etc. pueden causar deformaciones al aparato o rasguñarlo.
No utilize para propósitos especiales: No utilize ese acondicionador de aire para preservar instrumentos de precisión, comida, animales, plantas y objetos de arte. Eso puede perjudicar su calidad, etc. Desenchufe el disyuntor principal de fuerza cuando no vaya a utilizar la unidad por un amplio período de tiempo: Puede ocasionar falla del producto o incendio.
Asegúrese que el soporte de instalación del aparato externo no este roto: Si el soporte está roto, hay la posibilidad de daño debido a la caída de la unidad.
05 electrolux operación del dispositivo cortacorriente
reglas de seguridad eléctrica electrolux 06
Operación del dispositivo cortacorriente
El cable de corriente contiene un dispositivo cortacorriente que detecta daños en el cable. Para comprobar su cable de corriente haga lo siguiente:
- Enchufe el aparato de aire acondicionado.
- El cable de corriente tiene DOS botones en el enchufe. Presione el botón TEST. Percibirá un sonido al tiempo que el botón RESET sale hacia fuera.
- Presione el botón RESET. De nuevo percibirá un sonido al encajar el botón en su lugar.
- El cable de corriente estará en este momento suministrando electricidad a la unidad. (En algunos productos esto se indica además con un piloto en el enchufe)
No use este dispositivo para encender y apagar la unidad.
Asegúrese siempre de que el botón RESET está presionado antes de operar el aparato.
El cable de corriente debe ser reemplazado si falla el reseteado ya sea al presionar el botón TEST o si no puede ser reseteado. Deberá obtener uno nuevo del fabricante del producto.
Si el cable de corriente resulta dañado, NO PODRÁ ser reparado. DEBE ser reemplazado por otro obtenido del fabricante del producto.
Reglas de seguridad eléctrica
Cuidado
Todo el cableado debe estar de acuerdo con los códigos y leyes para el uso de energía eléctrica locales y debe ser instalado por un electricista calificado. Si tiene alguna duda acerca de las instrucciones que están a continuación, consulte a un electricista calificado.
Nunca introduzca los dedos o cualquier objeto extraño en la salida de aire. Tome especial cuidado en advertir a los niños acerca de los peligros de hacerlo.
Para evitar posibles daños físicos, asegúrese de desconectar el suministro de energía a la unidad antes de instalarla, llevar a cabo labores de mantenimiento y/o limpiarla.
Si el cable de alimentación está damnificado, el fabricante, su agente de servicio o similar persona autorizada deberá sustituirlo para evitar el peligro que el estado de dicho cable representa.
Atención
Es posible distinguir el cable de alimentación por su color, como se indica a continuación (ver la fig. 1):
Para su seguridad y protección, esta unidad está conectada a tierra con el cable de alimentación (ver la fig. 2). Por favor entre en contacto con el fabricante o su agente de servicio o similar persona autorizada si usted desea sustituirlo.
Asegúrese de que la unidad esté adecuadamente conectada a tierra. El tomacorriente deberá ser de fácil acceso después de instalar el equipo y deberá estar provisto de un cable a tierra confiable.
La unidad deberá estar conectada a un circuito independiente y el amperaje del fusible deberá ser igual al del cable de alimentación y del tomacorriente.
Fig. 1
E - Cable a tierra, amarillo/verde N - Conductor neutro, azul
L. - Cable bajo tensión, marrán
07 electrolux precauciones antes de montar la unidad
Precauciones antes de montar la unidad
Para evitar el riesgo de lesiones, de daños materiales y de daños al equipo debido a su peso y a los bordes afilados que puedan quedar expuestos:
- Los aparatos de aire acondicionado detallados en este manual suponen un peligro por su excesivo peso. Es necesaria la intervención de dos o más personas para mover e instalar el equipo. Para evitar lesiones y problemas musculares, emplee técnicas adecuadas de levantamiento y desplazamiento del mismo.
- Inspeccione cuidadosamente la localización donde piensa instalar el equipo de aire acondicionado. Asegúrese de que es capaz de soportar el peso del mismo durante un largo periodo de tiempo.
- Manipule el aparato de aire acondicionado con cuidado. Utilice guantes protectores cuando necesite levantarlo o moverlo. EVITE tocar las afiladas aletas metálicas que existen en el frontal y en la parte posterior.
- Evite que el aparato de aire acondicionado se caiga durante la instalación.
lista de piezas para el montaje electrolux 08
Lista de piezas para el montaje
| PIEZA NOMBRE DE LA PIEZA | CANTIDAD | |
| Tomillos de 3/4" | 7 | |
| Placa de bloqueo para el marco (para ventanas de madera) | 2 | |
| Placa de bloqueo para el marco (para ventanas de PVC) | 2 | |
| Placa de bloqueo para la hoja de la ventana | 1 | |
| Tiras de aislamiento autoadhesivas (6"X3/4"X1/12") | 5 | |
| Burlete de espuma | 1 | |
| Tomillos de 3/8" | 4 | |
| Riel superior | 1 | |
- Guarde el embalaje y estas instrucciones de montaje para futuras referencias. El embalaje proporciona la mejor forma de guardar el equipo durante el invierno, o cuando no se utiliza.
- No use otros tornillos diferentes a los placa de bloqueo para el marco 2 aquí especificados.
- En caso de que existan, el riel superior debe asegurarse con los cuatro (4) tornillos provistos por razones de seguridad.
Instalación

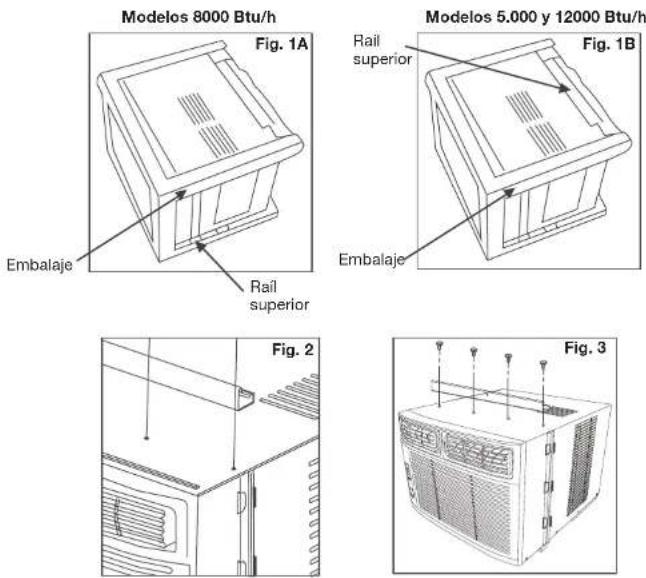

Antes de comenzar la instalación, el raíl superior debe ensamblarse en el equipo.
- Saque el equipo de aire acondicionado de su embalaje y colóquelo sobre una superficie plana.
- Extraiga el rail superior de la parte trasera del embalaje, tal como se muestra en la Fig. 1A y 1B.
- Alinee los agujeros del rail superior con los de la parte superior de la carcasa del equipo tal como se muestra en la Fig. 2
- Asegure el raíl superior a la carcasa con los tornillos de 3/8" tal como se muestra en la Fig. 3
Montaje del panel de relleno izquierdo y derecho
Ponga la unidad sobre el suelo, un banco o una mesa de trabajo. Existen diferentes paneles para los lados derecho e izquierdo - asegúrese de ubicar cada uno en el lado correspondiente. Una vez instalado, la pestaña para asegurar el panel al antepecho de la ventana quedará de cara a la estancia.
- Agarre el panel lateral con una mano y tire suavemente del centro para liberar el extremo abierto. Vea FIG. 1.
- Deslice el extremo en forma de "l" del panel directamente en la carcasa como muestra la FIG. 2. Deslice el panel hacia abajo. Asegúrese de dejar suficiente espacio para que entren la parte superior e inferior del marco en los rieles de la carcasa.
- Una vez que el panel haya sido instalado en el lateral de la carcasa, compruebe que está firmemente asentado en el canal haciendo pequeños ajustes. Deslice los extremos superior e inferior del marco en los ralles superior e inferior de la carcasa. Vea la FIG. 3.
- Extienda el panel a todo lo largo y repita el proceso en el otro lado.
Fig. 3 Riel superior
Su aparato de aire acondicionado está diseñado para ser instalado en ventanas de guillotina doble con aperturas de entre 23 y 36 pulgadas (de 584 mm a 914 mm) (FIG. 4A, FIG. 4B).
La hoja inferior de la ventana debe abrirse lo suficiente para alcanzar una apertura vertical de 13 pulgadas (333 mm) para el modelo 5000 Btu/h, 14 pulgadas (356 mm) para el modelo 8000 Btu/h y 15-1/2 pulgadas (394 mm) para el modelo 12000 Btu/h. Los listones laterales y la parte posterior del aparato de aire acondicionado deben tener suficiente espacio libre como para permitir la circulación de aire a través del condensador, para disipar el calor. La parte posterior de la unidad debe dar al exterior, no dentro de un edificio o un estacionamiento.
A
13 pulgadas (333 mm) para el modelo 5000 Btu/h 14 pulgadas (356 mm) para el modelo 8000 Btu/h 15-1/2 pulgadas (394 mm) para el modelo 12000 Btu/h
El rail superior y los paneles laterales a cada lado se compensan para proporcionar el espacio necesario a la parte trasera de (5/16"). Esto es necesario para el adecuado tratamiento y drenaje del agua condensada. Si no usa los paneles laterales por alguna razón, debe mantener este espacio hasta la parte trasera.
Contraventana
Si el aparato de aire acondicionado está bloqueado por un marco de contraventana, añada un taco de madera como se muestra en la FIG. 5, o remueva el marco de la contraventana antes de instalarlo. Si el marco de la contraventana es imprescindible, asegúrese de que los agujeros de drenaje no son taponados por masilla o pintura. El agua acumulada de lluvia o condensación debe poder evacuarse.
Sujete firmemente el aparato de aire acondicionado, y colóquelo con cuidado sobre la apertura de la ventana de tal modo que la parte inferior de cuadro quede sobre el antepecho (FIG. 6A & FIG. 6B). Baje con cuidado la ventana por detrás del riel superior de la unidad.
Baje con cuidado la ventana por detrás del riel superior de la unidad.
Extienda los paneles laterales hasta el marco de la ventana (FIG. 7A para ventanas de madera, FIG. 7B para ventanas de PVC).
Fig. 7A
Ventanas de madera
Ubique la placa de bloqueo para el marco de la ventana entre las extensiones del marco y el antepecho tal como se muestra (FIG. 8A para ventanas de madera, FIG. 8B para ventanas de PVC).
Fig. 8A
Ajuste los tornillos de bloqueo
- Para ventanas de madera Ajuste los tornillos de bloqueo de 3/4" (19 mm) a través de las placas del marco y en el antepecho (FIG. 9A).
NOTA: Para evitar que el antepecho se resquebraje, taladre unos agujeros guía de 1/8" (3mm) antes de atornillar. Ajuste los tornillos de bloqueo de 3/4"19 mm) a través de las placas en la hoja de la ventana (FIG. 9B).
- Para ventanas de PVC Ajuste los tornillos de bloqueo de 3/4" (19 mm) a través de las placas del marco y en el antepecho (FIG. 9B).
NOTA: Antes de ajustar los tornillos, taladre 5 agujeros a través de las placas y extensiones para el marco, sobre la hoja y el marco de la ventana como se muestra (FIG. 9B).
Fig. 8B
Para asegurar la hoja inferior en su lugar, ajuste la placa de bloqueo para la hoja de ángulo recto con tornillos de 3/4" (19mm) como se muestra (FIG. 10).
Corte el burlete de espuma a la medida e insértelo en el espacio entre las dos hojas de la ventana (FIG. 11).
Fig. 10
Es complicado bloquear las ventanas de PVC con la placa de bloqueo, por lo que puede usar el bloqueo propio de la ventana.
Al finalizar la instalación, compruebe por favor que el equipo queda ladeado como se muestra (FIG. 12A & FIG. 12B). Es necesario para el uso y drenaje adecuado de la condensación de agua.
Ventana de madera
Ventana de PVC
Recorte las tiras de aislamiento (6"X3/4"X1/12") a una medida apropiada, desprenda el papel protector y rellene los espacios que sean necesarios como muestra la FIG.13.
Descripción del control remoto
1 Encendido/Apagado
2 Ajuste de temperatura y tiempo
3 Establece modo
(Cool, Energy Saver, Fan Only y Sleep)
4 Luz
5 Establece la velocidad del ventilador
6 Activa el temporizador
Para remover el aparato de aire acondicionado de la ventana
- Apague el aparato, y desconecte el cable de alimentación.
- Remueva el burlete de entre las hojas de la ventana, y remueva la placa de bloqueo de la hoja de la ventana. Remueva los tornillos instalados entre la placa de bloqueo del marco y el marco.
- Cierre (deslizando hacia dentro) los paneles laterales.
- Manteniendo firmemente sujeto el aparato de aire acondicionado, levante la hoja de la ventana y remuévalo con cuidado.
- Tenga cuidado de no derramar el agua de condensación cuandolevante la unidad de la ventana. Almacene los accesorios JUNTO al aparato.
19 electrolux descripción del panel de control
cómo usar electrolux 20
Descripción del panel de control
1 Ajusta la temperatura o el tiempo
2 Activa el temporizador
3 Botón de reseteo de comprobación del filtro
4 Establece modo
5 Pantalla: Muestra temperatura y tiempo
6 Función Dormir
7 Establece la velocidad del ventilador
8 Apaga o enciende el equipo
Las instrucciones a continuación representan la el panel táctil, las mismas instrucciones pueden ser usadas en el control remoto.
Para encender o apagar el equipo Presione el botón Enc./Apagar
Para cambiar la configuración de temperatura
Oprima ∧ para subir Oprima ∨ para bajar
Nota: pulse o mantenga oprimido los botones arriba (A) o abajo (V) hasta que se muestre la temperatura deseada en la pantalla. Esta temperatura será mantenida automáticamente entre 60 °f (16 °c) y 90 °f (32 °c) en el modo frío. Si quiere que la pantalla muestre la temperatura actual de la estancia, consulte la sección "para operar sólo en modo ventilador" en la página 6.
Para ajustar la velocidad del ventilador
Presione Veloc. Vent. para seleccionar más lento o más rápido.
Para usar la característica de ventilador automático
Oprima el botón ventilador seleccione auto.
El ventilador comienza en alta velocidad y se ajusta después a la velocidad necesaria según la temperatura de la estancia. Por ejemplo, si la estancia no se calienta demasiado, se mantendrá girando a la velocidad más baja. Si la temperatura asciende rápidamente, por ejemplo al abrir una puerta, se pondrá a girar a la máxima velocidad de manera automática. La velocidad del ventilador se reajustará después a la velocidad más baja según la temperatura vuelva a bajar hasta el nivel original. Oprima los botones de arriba o abajo para cambiar la velocidad del ventilador de manera manual.
Para operar sólo en modo ventilador
Oprima el botón de modo y seleccione sólo ventilador.
Use esta función sólo cuando no se está enfriando lo suficiente, ya sea por circulación de aire en la estancia, o por aire manido del escape en algunos modelos. (Recuerde abrir los conductos de ventilación mientras usa esta función, pero manténgalos cerrados durante la operación en frío para conseguir la máxima eficiencia). Puede escoger la velocidad de ventilador que prefiera (excepto
"Auto"). En esta función, la pantalla mostrará la temperatura actual de la estancia, no la temperatura establecida como en el modo frío.
VELOC.
VENT.
Modelos 8.000 y 12.000 btu/h
VELOC. VENT.
Modelos 5.000 btu/h
Para usar la función de ahorro de energía
Oprima el botón de modo y seleccione ahorro de energía.
En este modo, el ventilador continuará a funcionar por 1 minuto después de que el compresor se apague. El ventilador después se enciende durante 20 segundos en intervalos de 10 minutos hasta que la temperatura esté por encima de la seleccionada, momento en el cual el compresor se volverá a encender.
Función de apagado y encendido programado
Primeiro oprima el botón temporizador. Entonces presione^V para seleccionar más lento o más rápido.
Para ajustar el temporizador, pulse o mantenga oprimidos los botones de flecha Arriba (∧) o flecha Abajo (∨) para cambiar el temporizador en incrementos de 0.5 horas hasta 10 horas, y después en incrementos de 1 hora hasta 24 horas. El controlador hará una cuenta atrás del tiempo restante hasta el inicio (8, 7.5, 7, etc...). La operación de encendido programado seleccionará automáticamente frío con la máxima velocidad de ventilador. La temperatura se mantendrá igual que la que estuviera establecida previamente. Para cambiar la temperatura establecida, oprima "Frío" y después los botones de flecha arriba o abajo hasta que la pantalla indique la temperatura deseada. Tras 5 segundos, el control cambiará automáticamente la pantalla de vuelta a la cuenta atrás horaria hasta el Encendido/Apagado.
MODO
TEMPOR.
Para programar el apagado, el equipo debe estar encendido.
Para programar el encendido, el equipo debe estar apagado.
Encender o apagar la unidad en cualquier momento anulará la función de encendido/apagado programado. La función Encendido/Apagado programado funcionará hasta que hasta que la unidad se encienda o apague. Una vez que ocurra esto, deberá repetir de nuevo todos los pasos descritos arriba.
Función Dormir (sólo algunos modelos)
Oprima el botón Dormir. En este modo la temperatura seleccionada se incrementará en 2°F 30 minutos después de seleccionarlo. La temperatura se volverá a incrementar después otros 2°F tras otros 30 minutos adicionales. Esta nueva temperatura se mantendrá durante 7 horas antes de volver a la configuración de temperatura originalmente seleccionada. Esto finaliza el modo Dormir y el equipo volverá a funcionar tal y como fue configurado originalmente. Esta nueva temperatura se mantendrá durante 7 horas antes de volver a la configuración de temperatura originalmente seleccionada. Esto finaliza el modo Dormir y el equipo volverá a funcionar tal y como fue configurado originalmente.
Función de chequeo de filtro (sólo algunos modelos)
Presione el botón Limpiar Filtro. Esta función es un recordatorio para que se limpie el Filtro de Aire para un funcionamiento más eficaz. El LED (la luz) se encenderá después de 250 horas de funcionamiento. Para resetearla después de limpiar el filtro, presione el botón Limpiar Filtro y la luz se apagará.
Información adicional que debe conocer
Ahora que ya domina los procedimientos de operación, aquí tiene más funciones en su control con las que debería estar familiarizado.
- El circuito de "refrigeración" tiene un arranque retardado automático por 3 minutos si la unidad se apaga y enciende demasiado rápidamente. Esto evita el sobrecalentamiento del compresor y la posible rotura del cortacorrientes. El ventilador contínuará funcionando durante este tiempo.
- Existe un retardo de 2 segundos hasta que el compresor se apaga cuando selecciona las funciones SÓLO VENTILADOR. Esto es para cubrir la posibilidad de que se haya seleccionado sólo de paso hacia otro modo.
- El controlador mantendrá la temperatura en un rango de 2 grados Fahrenheit, entre 60°F y 90°F.
- El controlador es capaz de mostrar la temperatura en grados Fahrenheit o Celsius. Para convetir de una a otra presione el botón Temporizador Arriba (∧) y Abajo (∨) a la vez, durante 3 segundos.
- Después de una caída general de corriente, la unidad mantendrá memorizada la última configuración y se restaurará a la misma una vez la corriente sea restaurada.
Palas de dirección del aire
Las palas de dirección del aire controlan la dirección del flujo. Su aparato de aire acondicionado tiene el tipo de palas descrito más abajo.
Tipo torno sin fin
Las palas le permitirán dirigir el flujo de aire hacia Arriba o hacia Abajo, a la Derecha o a la Izquierda por la habitación como desee. Gire las ruedas hasta que consiga la dirección izquierda/derecha deseada. Mueva las palas horizontales hasta que consiga la dirección arriba/abajo deseada.
Rueda del torno sin fin
8 vías para los modelos 8000 and 12000 Btu/h models
2 vías para los modelos 5000 Btu/h
25 electrolux cuidados y limpieza
cuidados y limpieza electrolux 26
Cuidados y limpieza
Limpie de tanto en tanto su aparato de aire acondicionado de forma que se mantenga como nuevo. Asegúrese de desconectar el equipo de la corriente antes de limpiarlo para evitar incendios y choques eléctricos.
Limpieza del filtro de aire
El filtro de aire debe ser revisado al menos una vez al mes por si acaso es necesario limpiarlo. Las partículas atrapadas en el filtro pueden acumularse causando bloques de hielo en las rejillas de refrigeración.
Para los modelos 5000 Btu/h:
- Quite el filtro deslizándolo hacia afuera por el lado derecho.
- Lave el filtro usando jabón líquido y agua templada. Aclare el filtro cuidadosamente. Sacuda suavemente el exceso de agua del filtro. Asegúrese de que el filtro está completamente seco antes de volverlo a colocarlo.
- Como alternativa a lavarlo, puede limpiar el filtro con una aspiradora.
Para los modelos 8000 y 12000 Btu/h
- Presione la manija de la ventilación hasta la posición de cerrado (cuando sea aplicable).
- Abra el panel frontal.
- Agarre el filtro por el centro y tire hacia arriba y hacia fuera.
- Lave el filtro usando jabón líquido y agua templada. Aclare el filtro cuidadosamente. Sacuda suavemente el exceso de agua del filtro. Asegúrese de que el filtro está completamente seco antes de volverlo a colocarlo.
- Como alternativa a lavarlo, puede limpiar el filtro con una aspiradora.
Limpieza de la carcasa
- Asegúrese de desconectar el equipo de la corriente antes de limpiarlo para evitar incendios y choques eléctricos. La carcasa y el frontal pueden sacudirse con un paño sin aceites o lavarse con un paño humedecido en una solución de agua tibia y jabón líquido suave. Aclare cuidadosamente y seque.
- Nunca utilice limpiadores duros, ni cera o pulidores en el frontal de la carcasa.
- Asegúrese de escurrir el exceso de agua del paño antes de limpiar alrededor de los controles. El exceso de agua en los controles o su alrededor puede causar daños al aparato.
- Conecte el aparato de aire acondicionado a la corriente.
Almacenamiento en invierno
Si planea almacenar el aparato de aire acondicionado durante el invierno, remuévalo cuidadosamente de la ventana de acuerdo a las instrucciones de montaje. Cúbralo con plástico o devuélvalo al embalaje original.
27 electrolux sonidos normales
solución de problemas electrolux 28
Sonidos normales
Los compresores modernos de alto rendimiento pueden presentar un traqueteo agudo durante el ciclo de enfriado.
2 Sonido de ráfagas de aire
Delante de la unidad, puede oír el sonido de ráfagas de aire que son movidas por el ventilador.
3 Borboteo/Siseo
Un sonido parecido a un "borboleo o siseo" puede escucharse debido al refrigerante pasando a través del evaporador durante una normal operación.
4 Vibración
La unidad puede vibrar y hacer ruido debido a una estructura débil de la pared o la ventana, o a una instalación incorrecta.
5 Goteo o chapoteo
Las gotas de agua que caen sobre el condensador durante la normal operación del producto pueden producir sonidos de "goteo o chapoteo".
Solución de probelmas
Antes de llamar al servicio técnico, revise esta lista. Puede ahorrarle tiempo y costos. Esta lista incluye problemas comunes que no son consecuencia de un trabajo o materiales defectuosos en el equipo.
Problema Solución
| El aparato no opera. | 1. El enchufe está desconectado. Afiance firmemente el enchufe en el tomacorrientes.2. El dispositivo cortacorriente del enchufe ha saltado. Oprima el botón RESET.3. El fusible o el diferencial del circuito eléctrico doméstico han saltado. Reemplace el fusible por uno retardante o restablezca el diferencial.4. El control está APAGADO. ENCIENDA el control y realice la configuración deseada. |
| El aire que sale del equipo no está suficientemente frío. | 1. La temperatura de la estancia está por debajo de 60°F (16°C). No podrá enfriarse la estancia hasta que la temperatura se eleve por encima de 60°F (16°C).2. El elemento de sensor la temperatura tocando la bobina fria. Localizado detrás del filtro de aire. Arreglar el elemento separándolo de la bobina.3. Configure una temperatura más baja.4. El compresor se apagó al cambiar de modo. Aguarde aproximadamente por 3 minutos y escuche cuándo el compresor se reinicia si está en el modo frío. |
| El aparato de aire acondicionado está enfriando, pero la estancia continúa demasiado caliente - se está formando hielo en el circuito refrigerante de detrás del frontal decorativo. | 1. La temperatura en el exterior es inferior a 60 °F (16 °C). Para descongelar el circuito refrigerante, establezca el modo sólo ventilador.2. El filtro de aire puede estar sucio. Limpie el filtro. Consulte la sección 'Cuidados y limpieza'. Para descongelar, establezca el modo sólo ventilador.3. La temperatura está establecida demasiado baja para la noche. Para descongelar el circuito, establezca el modo sólo ventilador. Después, seleccione una temperatura más alta. |
| Problema | Solución |
| El aparato de aire acondicionado está enfriando, pero la estancia continúa demasiado caliente - NO se forma hielo en el circuito refrigerante de detrás del frontal decorativo. | 1. Filtro de aire sucio - flujo de aire restringido. Limpie el filtro de aire. Consulte la sección 'Cuidados y limpieza'.2. La temperatura está demasiado alta. Seleccione una temperatura más baja.3. Las palas de dirección de aire están mal posicionadas. Posicione las palas para conseguir una mejor distribución de aire.4. El frontal del equipo está bloqueado por cortinas, persianas, muebles, etc. - que restringen el flujo de aire. Remueva el bloqueo de delante del equipo.5. Puertas, ventanas, ventilaciones, etc. están abiertas - el aire frio se escapa. Cierre todas las puertas, ventanas, ventilaciones, etc.6. El equipo acaba de ser encendido en una estancia cálida. Conceda algo más de tiempo para remover el calor "almacenado" en paredes, techos, suelos y muebles. |
| El aparato de aire acondicionado se enciende y apaga rápidamente. | 1. Filtro de aire sucio - flujo de aire restringido. Limpie el filtro.2. La temperatura exterior es extremadamente cálida. Establezca el ventilador en una velocidad más alta para conseguir que el aire circule más rápidamente por el circuito refrigerador. |
| Se escuchan ruidos cuando el equipo está operando. | 1. Suena el movimiento del aire. Esto es normal. Si está muy fuerte, ajuste el ventilador a una velocidad más baja.2. Vibración de la ventana - instalación defectuosa. Consulte las instrucciones de montaje o al instalador. |
| Agua goteando EN EL INTERIOR cuando el equipo opera. | 1. Instalación inadecuada. Incline ligeramente el aparato de aire acondicionado hacia el exterior para permitir el drenaje del agua. Consulte las instrucciones de montaje o al instalador. |
| Agua goteando EN EL EXTERIOR cuando el equipo opera. | 1. El equipo está removiendo una gran cantidad de humedad de una estancia húmeda. Esto es normal durante días excesivamente húmedos. |
| Problema | Solución |
| Estancia demasiado fría. | 1. La temperatura está demasiado baja. Seleccione una temperatura más alta.2. La función de sensor remoto está activada (en algunos modelos) y el control remoto está localizado en un punto caliente. Recoloque el control remoto o desactive el sensor remoto. |
| Códigos de error. | 1. Si en la pantalla se lee “AS” o “ES”, el sensor ha fallado. Contacte con su servicio Técnico Autorizado Electrolux. |
31 electrolux welcome
contents electrolux 32
- Bienvenido al mundo del manejo simple y sin preocupaciones
- Consejos ambientales
- Índice
- Precauciones de seguridad
- Operación del dispositivo cortacorriente
- Reglas de seguridad eléctrica
- Cuidado
- Atención
- Precauciones antes de montar la unidad
- Instalación
- Montaje del panel de relleno izquierdo y derecho
- Descripción del control remoto
- Para remover el aparato de aire acondicionado de la ventana
- Descripción del panel de control
- Para encender o apagar el equipo Presione el botón Enc./Apagar
- Para cambiar la configuración de temperatura
- Para ajustar la velocidad del ventilador
- Para usar la característica de ventilador automático
- Para operar sólo en modo ventilador
- Para usar la función de ahorro de energía
- Función de apagado y encendido programado
- Función Dormir (sólo algunos modelos)
- Función de chequeo de filtro (sólo algunos modelos)
- Información adicional que debe conocer
- Palas de dirección del aire
- Tipo torno sin fin
- Cuidados y limpieza
- Limpieza del filtro de aire
- Para los modelos 5000 Btu/h:
- Para los modelos 8000 y 12000 Btu/h
- Limpieza de la carcasa
- Almacenamiento en invierno
- Sonidos normales
- Solución de probelmas
Marca : ELECTROLUX
Modelo : EAW08E3AJW
Categoría : Aire acondicionado
