Victoria Plus 24/24 T - Calentadores de agua y calderas Baxiroca - Manual de uso y guía de instrucciones gratis

Tipo de producto	Caldera mural mixta de condensación
Marca	Baxiroca
Modelo	Victoria Plus 24/24 T
Potencia térmica nominal	24 kW (calefacción) / 24 kW (ACS)
Rendimiento estacional	Hasta 93% (clase A)
Dimensiones (alto x ancho x fondo)	700 x 400 x 300 mm
Peso	30 kg
Alimentación eléctrica	230 V / 50 Hz
Tipo de gas	Gas natural (G20) / GLP (G31) - kit de conversión opcional
Presión de gas	20 mbar (GN) / 37 mbar (GLP)
Caudal de ACS (ΔT=30°C)	13 l/min
Rango de temperatura ACS	35 – 60 °C
Rango de temperatura calefacción	30 – 80 °C
Presión mínima/máxima de agua	1 / 6 bar
Capacidad del vaso de expansión	8 litros
Función de protección	Antiheladas, sobretemperatura, bloqueo por falta de gas
Mantenimiento recomendado	Revisión anual por técnico autorizado
Piezas de repuesto	Disponibles en servicio técnico Baxiroca
Índice de reparabilidad	Alto (piezas accesibles y módulos reemplazables)
Documentación incluida	Manual de instalación y usuario

Preguntas frecuentes - Victoria Plus 24/24 T Baxiroca

¿Qué tipo de gas utiliza la Baxiroca Victoria Plus 24/24 T?

La caldera está configurada de fábrica para gas natural (G20). Para convertir a GLP (G31) se necesita un kit de conversión específico.

¿Cuál es la presión mínima de agua necesaria para su funcionamiento?

La presión de agua recomendada es de 1 a 6 bar. Si la presión es inferior a 1 bar, la caldera puede bloquearse.

¿Cómo se purga el circuito de calefacción?

Localice los purgadores en los radiadores y abra la llave de purga hasta que salga agua sin aire. Compruebe la presión en el manómetro.

¿Qué hacer si la caldera se bloquea y muestra un código de error?

Apague la caldera durante unos minutos y reinicie. Si el error persiste, consulte el manual para identificar el código y llame al servicio técnico.

¿Cada cuánto tiempo se debe realizar el mantenimiento?

Se recomienda una revisión anual por un técnico autorizado para garantizar la eficiencia y seguridad.

¿Puede funcionar la caldera durante un corte de electricidad?

No, necesita alimentación eléctrica (230 V) para su funcionamiento. En caso de corte, la caldera se detiene y al restablecerse vuelve a arrancar automáticamente.

¿Cómo se regula la temperatura del agua caliente sanitaria?

Gire el mando de ACS en el panel frontal para ajustar la temperatura entre 35 °C y 60 °C.

¿Qué significa el símbolo de llama en la pantalla?

Indica que el quemador está encendido. Si parpadea, puede haber un problema de combustión.

¿Es necesario instalar un descalcificador?

En zonas con agua muy dura, se recomienda un descalcificador para prolongar la vida útil del intercambiador de ACS.

¿Dónde encuentro el número de serie de la caldera?

Se encuentra en la placa de características situada en la parte inferior de la caldera, junto a las conexiones de gas y agua.

MANUAL DE USUARIO Victoria Plus 24/24 T Baxiroca

Instrucciones de Instalación, uso y conservación para el USUARIO

PT

nuestra empresa está convencida de que la caldera que Vd. ha adquirido puede satisfacer todas sus exigencias.

Los productos BAXIROCA son garantía de altas prestaciones y facilidad de uso.

Conserve estas instrucciones y léalas atentamente, puesto que contienen informaciones útiles para el uso correcto de la caldera.

Los elementos de embalaje (bolsas de plástico, poliestireno) son fuentes potenciales de peligro: no los deje al alcance de los niños.

BAXIROCA declara que estas calderas llevan el marcado CE por cumplir los requisitos esenciales de las siguientes Directivas:

• Directiva gas 2009/142/CE
• Directiva Rendimientos 92/42/CEE
• Directiva Compatibilidad electromagnética 2004/108/CE
• Directiva baja tensión 2006/95/CE

ÍNDICE

INSTRUCCIONES PARA EL USUARIO

1. Advertencias antes de la instalación 3
2. Advertencias antes de la puesta en marcha 3
3. Puesta en marcha de la caldera 4
4. Regulación de la temperatura ambiente y del agua sanitaria 4
5. Descripción de la tecla (Verano - Invierno - Sólo calefacción - Apagado) 5
6. Llenado de la instalación 5
7. Apagado de la caldera 5
8. Adaptación a otro tipo de gas 5
9. Inactividad prolongada de la instalación Protección contra heladas (circuito de calefacción) 6
10. Indicaciones y actuación de los dispositivos de seguridad 6
11. Instrucciones para el mantenimiento ordinario 6

1. ADVERTENCIAS ANTES DE LA INSTALACIÓN

Esta caldera sirve para calentar agua a una temperatura inferior a la de ebullición, a presión atmosférica. Debe conectarse a una instalación de calefacción y a una red de distribución de agua caliente sanitaria, dentro de los límites de sus prestaciones y de su potencia.

Antes de que la caldera sea conectada por un técnico calificado es preciso:

a) Controlar que la caldera esté preparada para funcionar con el tipo de gas disponible. El tipo de gas se indica en el embalaje y en la placa de datos del aparato.
b) Controlar que la chimenea tenga buen tiro, que no tenga estrangulamientos y no desemboquen en ella las salidas de otros aparatos, salvo que haya sido realizada para este fin conforme a la reglamentación vigente.
c) Si la caldera se conecta a una chimenea preexistente, controlar que ésta se haya limpiado perfectamente, ya que el desprendimiento de los depósitos durante el funcionamiento puede obstruir la salida de humos.
d) Para mantener el funcionamiento correcto y la garantía del aparato, también es imprescindible respetar las siguientes indicaciones:

1. Circuito sanitario:

1.1. Si la dureza del agua es superior a 20°F (1°F = 10 mg de carbonato de calcio por litro de agua) es preciso instalar un dosificador de polifosfatos o un sistema similar, conforme a las normas vigentes.
1.2. Una vez montado el aparato, antes de utilizarlo es necesario hacer una limpieza a fondo de la instalación.
1.3. Los materiales utilizados para el circuito de agua sanitaria del producto son conformes a la Directiva 98/83/CE.

2. Circuito de calefacción

2.1. Instalación nueva

Antes de montar la caldera, hay que limpiar la instalación para eliminar los residuos de roscados, soldaduras y disolventes, utilizando un producto comercial que no sea ni ácido ni alcalino, y que tampoco ataque los metales, el plástico y la goma. Se recomienda FERNOX Regenerador para instalaciones de calefacción. Para el uso de este producto, siga atentamente las instrucciones del fabricante.

2.2. Instalación existente:

Antes de instalar la caldera, vacía totalmente la instalación y límpiela de lodos y contaminantes con el producto comercial citado en el punto 2.1.

Para evitar que se formen incrustaciones en la instalación, utilice un inhibidor como FERNOX Protector para instalaciones de calefacción. Para el uso de este producto, siga atentamente las instrucciones del respectivo fabricante.

Se recuerda que los depósitos en la instalación de calefacción perjudican el funcionamiento de la caldera, causando sobrecalentamiento y ruido del intercambiador.

La inobservancia de estas indicaciones invalida la garantía del aparato.

2. ADVERTENCIAS ANTES DE LA PUESTA EN MARCHA

El primer encendido debe ser realizado por un Centro de Asistencia Técnica autorizado, que ha de verificar:

a) Que los suministros (electricidad, agua y gas) tengan los valores indicados en la placa de datos.

b) Que la instalación cumpla las normas vigentes citadas en el manual técnico del instalador.

c) Que la conexión eléctrica y la descarga a tierra se hayan realizado correctamente.

En la hoja adjunta a la documentación de la caldera se detallan los Centros de Asistencia Técnica autorizados por el fabricante. La inobservancia de estas indicaciones invalida la garantía del aparato.

Antes de poner la caldera en funcionamiento, quítele la película protectora de su carcasa envolvente externa. Para ello, no utilice herramientas o materiales abrasivos, ya que podrían dañar la pintura.

Este aparato no debe ser utilizado por personas (incluyendo los niños) con capacidades físicas, sensoriales o mentales limitadas o que no tengan una experiencia ni conocimientos apropiados, a menos que actúen bajo la vigilancia de una persona responsable de su seguridad o hayan recibido instrucciones sobre el uso del aparato.

3. PUESTA EN MARCHA DE LA CALDERA

Para encender la caldera, proceda del siguiente modo:

1) conecte la caldera a la corriente eléctrica;
2) abra la llave de paso del gas;
3) actúe sobre la tecla (💡) y sitúe la caldera en Verano (💡), Invierno (💡 🚫️) o sólo calefacción (∥∥);
4) actúe sobre las teclas (+/-) para regular la temperatura del circuito de calefacción (III) y del agua caliente sanitaria (I) para encender el quemador principal.

Cuando la caldera esté encendida, en el display aparecerá el símbolo (). En posición Verano () ¿quemador estará encendido solo en caso de demanda de agua caliente sanitaria.

ADVERTENCIA

Durante la primera puesta en marcha, es posible que el quemador no se encienda (y la caldera se bloquee) hasta que salga todo el aire de la tubería del gas. En este caso se aconseja repetir las operaciones de encendido hasta que llegue gas al quemador, pulsando la tecla durante 2 segundos como mínimo.

4. REGULACIÓN DE LA TEMPERATURA AMBIENTE Y DEL AGUA SANITARIA

La instalación debe estar dotada de termostato ambiente para el control de la temperatura en los locales.

La regulación de la temperatura ambiente ( ) y del agua caliente sanitaria ( ) se efectúa actuando sobre las teclas

+/- correspondientes (figura 1). El encendido del quemador aparece en el display con el símbolo (♂) según se describe en el apartado 3.1.

CALEFACCIÓN

Durante el funcionamiento de la caldera en calefacción, en el display (figura 1) aparecen el símbolo (II) termitente y la temperatura de impulsión de calefacción (°C).

SANITARIO

Durante el funcionamiento de la caldera en sanitario, en el display (figura 1) aparecen el símbolo (intermitente y la temperatura de salida del agua caliente sanitaria (°C).

5. DESCRIPCIÓN DE LA TECLA (Verano - Invierno - Sólo calefacción - Apagado)

Pulsando esta tecla se pueden programar los siguientes modos de funcionamiento de la caldera:

• VERANO
• INVIERNO
- SÓLO CALEFACCIÓN
- APAGADO

En VERANO en el display aparece el símbolo (√). La caldera satisface solamente las demandas de calor en sanitario y la calefacción no está habilitada (función de antihielo ambiente activa).

En INVIERNO en el display aparecen los símbolos (||||) (✗). La caldera satisface tanto las demandas de calor en sanitario como las en calefacción (función de antihielo ambiente activa).

En SÓLO CALEFACCIÓN en el display aparece el símbolo (||||). La caldera satisface solamente las demandas de calor en calefacción (función de antihielo ambiente activa).

Seleccionando APAGADO, en el display no aparece ninguno de los dos símbolos (lllll) (✗). En esta modalidad está habilitada solamente la función antihielo ambiente. Cualquier otra demanda de calor en sanitario o en calefacción no será satisfecha.

6. LLENADO DE LA INSTALACIÓN

ADVERTENCIA

Corte la tensión de la caldera mediante el interruptor bipolar.

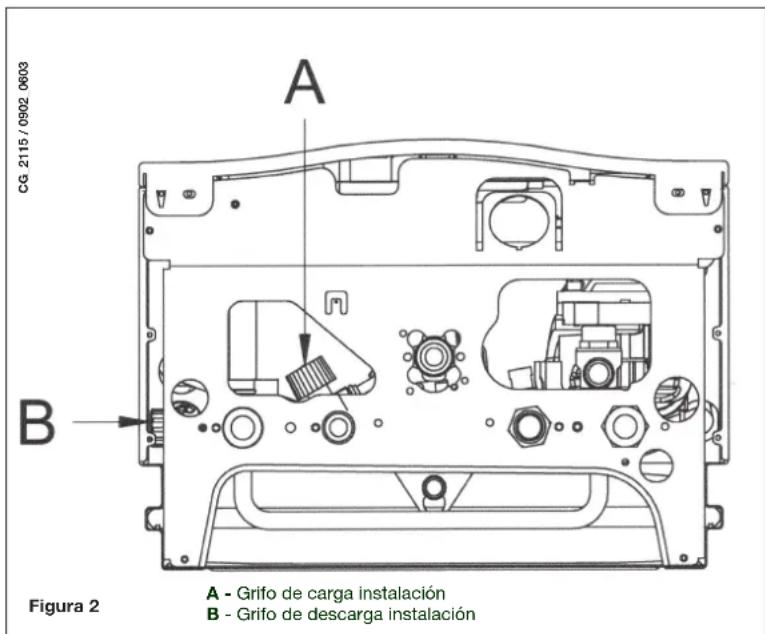

IMPORTANTE: controle periódicamente que la presión leída en el manómetro, con la instalación fría, esté entre 0,7 y 1,5 bar. En caso de sobrepresión, abra el grifo de descarga de la caldera; si la presión es demasiado baja, abra el grifo de carga (figura 3).

Se aconseja abrir dicho grifo muy lentamente para facilitar la salida del aire.

La caldera está dotada de un presostato hidráulico que, en caso de falta de agua, no permite el funcionamiento de la caldera.

NOTA: si la presión baja con frecuencia, llame a un Centro de Asistencia Técnica autorizado.

7. APAGADO DE LA CALDERA

Para apagar la caldera, no la desconecte la corriente eléctrica. En el modo de funcionamiento “APAGADO” (apartado 5) la caldera permanece apagada (en el display aparece la indicación OFF), pero los circuitos eléctricos permanecen bajo tensión y la función antihielo está activada (apartado 9).

8. ADAPTACIÓN A OTRO TIPO DE GAS

Las calderas pueden funcionar con metano o GPL.

Si hace falta convertir la caldera para utilizarla con otro gas, llame a un Centro de Asistencia Técnica autorizado.

9. INACTIVIDAD PROLONGADA DE LA INSTALACIÓN. PROTECIÓN CONTRA HELADAS

No es conveniente vaciar toda la instalación de calefacción, porque las reposiciones de agua producen depósitos de cal (inútiles y perjudiciales) en el interior de la caldera y de los elementos de caldeo. Si en invierno la instalación no se utiliza y hay peligro de heladas, se aconseja añadir al agua del circuito una solución anticongelante específica, por ejemplo propilen- glicol mezclado con inhibidores de incrustaciones y corrosión.

El control electrónico de la caldera incluye una función “antihielo” que actúa en calefacción: cuando la temperatura del agua de salida es inferior a 5°C, el quemador se enciende hasta que el agua llega a 30°C.

Esta función se activa si:

la caldera está conectada a la corriente eléctrica;
* hay paso de gas;
* la instalación tiene la presión indicada;
* la caldera no está bloqueada.

10. INDICACIONES Y ACTUACIÓN DE LOS DISPOSITIVOS DE SEGURIDAD

Las anomalías se indican en pantalla mediante un código de error (ej. E 01):

Para RESETEAR la caldera, pulse la tecla "R" durante 2 segundos como mínimo. Si este dispositivo actúa repetidamente, llame a un Centro de Asistencia técnica autorizado.

Nota: Es posible realizar cinco intentos consecutivos de rearme, tras lo cual la caldera se bloquea. Para intentar otro rearme es necesario apagar la caldera algunos segundos.

CÓDIGO VISUALIZADO	ANOMALÍA	ACTUACIÓN
E01	Bloqueo - no se enciende	Pulse la tecla “R” durante 2 segundos como mínimo. Si este dispositivo actúa repetidamente, llame a un centro de asistencia técnica autorizado.
E02	Bloqueo por actuación termostato seguridad	Pulse la tecla “R” durante 2 segundos como mínimo. Si este dispositivo actúa repetidamente, llame a un centro de asistencia técnica autorizado.
E03	Actuación termostato humos / presostato humos	Llame a un centro de asistencia técnica autorizado.
E04	Bloqueo por pérdida de llama después de 6 veces consecutivas	Pulse la tecla “R” durante 2 segundos como mínimo. Si este dispositivo actúa repetidamente, llame a un centro de asistencia técnica autorizado.
E05	Fallo sonda de calefacción	Llame a un centro de asistencia técnica autorizado.
E06	Fallo sonda ACS	Llame a un centro de asistencia técnica autorizado.
E10	El presostato hidráulico no da conformidad al funcionamiento	Controle que la presión de la instalación tenga el valor indicado. Apartado 6. Si la anomalía persiste, llame a un centro de asistencia técnica autorizado.
E25/E26	Actuación del dispositivo de seguridad por probable bloqueo de la bomba.	Llame a un centro de asistencia técnica autorizado.
E27	Posición incorrecta de la sonda sanitaria	Pulse la tecla “R” durante 2 segundos como mínimo. Si este dispositivo actúa repetidamente, llame a un centro de asistencia técnica autorizado.
E32	Alarma por presencia de cal	Llame a un centro de asistencia técnica autorizado.
E35	Llama parásita (error llama).	Pulse la tecla “R” durante 2 segundos como mínimo. Si este dispositivo actúa repetidamente, llame a un centro de asistencia técnica autorizado.
E96	Apagado causado por disminuciones de la alimentación	El RESET es automático. Si la anomalía persiste, se dirija al centro de asistencia técnica autorizado.

Nota: en caso de anomalía, la retroiluminación de la pantalla parpadea en sincronía con el código de error visualizado.

11. INSTRUCCIONES PARA EL MANTENIMIENTO ORDINARIO

Para garantizar el funcionamiento correcto y seguro de la caldera, al final de cada temporada es necesario hacerla revisar por un Centro de Asistencia Técnica autorizado.

Un mantenimiento correcto favorece la economía de uso de la instalación.

No limpie el exterior del aparato con sustancias abrasivas, agresivas o fácilmente inflamables (gasolina, alcohol, etc.).

Antes de realizar la limpieza, apague el aparato (vea el capítulo 7 "Apagado de la caldera").
