| Tipo de producto | Campana extractora |
| Marca | Balay |
| Modelo | 3BC798AUTO |
| Modos de funcionamiento | Extracción (salida de aire al exterior) y recirculación (con filtro de carbón activo opcional) |
| Control del ventilador | Manual (3 niveles) y automático con sensor ajustable (nivel de fábrica 5, ajustable 1-9) |
| Nivel intensivo | Sí, duración limitada, se activa con tecla + |
| Desconexión automática | 5, 10 o 15 minutos seleccionables |
| Ventilación por intervalos | Sí, aproximadamente 5 minutos por hora |
| Iluminación | LED regulable (brillo ajustable), independiente del ventilador |
| Indicadores de saturación | Para filtro metálico antigrasa y filtro de carbón activo (si está instalado) |
| Filtro metálico antigrasa | Lavable (a mano o en lavavajillas), limpiar cada 3 meses aprox. |
| Filtro de carbón activo | Opcional para modo recirculación, reemplazable |
| Tipo de bombilla | Halógena o LED (según variante); sustitución por personal autorizado para LED |
| Conexión eléctrica | Toma de tierra, 220-240 V, 50/60 Hz; cable de 1,30 m (aprox.) |
| Peso máximo | 40 kg |
| Seguridad | Requisito de entrada de aire suficiente para evitar reabsorción de gases; distancia mínima a armarios laterales 50 mm; apagado automático por sobrecalentamiento |
| Instalación | Montaje en pared; diámetro de conducto recomendado 150 mm (mín. 120 mm) |
| Accesorios incluidos | Escuadra de sujeción, suspensiones, pernos roscados, tapones de seguridad, revestimientos de chimenea (si aplica) |
| Nivel de ruido | No especificado (típico de 40-65 dB) |
Preguntas frecuentes - 3BC798AUTO BALAY
Preguntas de los usuarios sobre 3BC798AUTO BALAY
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones 3BC798AUTO - BALAY y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 3BC798AUTO de la marca BALAY.
MANUAL DE USUARIO 3BC798AUTO BALAY
manual de instrucciones
Evacuación ecológica....3
Consejos y advertencias de seguridad ....3
Modos de funcionamiento ....5
Funcionamiento en salida de aire al exterior ....5
Funcionamiento en recirculación....5
Manejo ....5
Ajustar el ventilador....6
Funcionamiento manual 6
Funcionamiento automático....6
Control del sensor ....6
Ajustar la desconexión automática 6
Ventilación en intervalos....6
Iluminación....6
Indicadores de saturación 6
Tono de aviso 6
Montar y desmontar el filtro 7
Limpieza y cuidados....7
Sustituir las bombillas 8
INSTRUCCIONES DE MONTAJE...... 8
Consejos y advertencias de seguridad 9
Instalación .... 10
Dimensiones del conducto 10
Comprobar la pared.... 10
Preparativos de la instalación 10
Instalación 10
Montar los revestimientos de la chimenea.... 12
INSTRUCCIONES DE USO
Las señas de las delegaciones internacionales figuran en la lista adjunta de centros y delegaciones del Servicio de Asistencia Técnica Oficial.
Solicitud de reparación y asesoramiento en caso de averías E 902 351 352
Confíe en la competencia del fabricante. De esa forma se asegura de que la reparación se lleva a cabo por personal técnico debidamente instruido, equipado con las piezas originales y de repuesto necesarias para su aparato.
Evacuación ecológica
Este aparato se ha construido conforme a la directiva europea 2002/96/CE acerca de aparato eléctricos y electrónicos usados (WEEE – waste electrical and electronic equipment). La Directiva marca el ámbito para una retirada y aprovechamiento de los aparatos usados válidos en toda la UE.
⚠️ Consejos y advertencias de seguridad
Consejos y advertencias generales
Tener en cuenta las presentes instrucciones y en particular los consejos y advertencias de seguridad. Solamente un montaje profesional conforme a las instrucciones de montaje puede garantizar un uso seguro del aparato. Conservar las instrucciones para el uso posterior o para posibles compradores posteriores.
Este aparato ha sido diseñado exclusivamente para uso doméstico. El fabricante no asume ninguna responsabilidad en caso de daños derivados de un uso indebido o un manejo incorrecto.
¡Peligro de asfixia!
por el material de embalaje. No dejar que los niños jueguen con el material de embalaje.
Comprobar la presencia de daños visibles en el aparato al sacarlo de su embalaje. El aparato no debe conectarse en caso de haber sufrido daños durante el transporte.
Este manual es válido para distintas variantes de aparato. Es posible que se describan características de equipamiento que no aludan a su aparato.
Los adultos y los niños no deben manejar el aparato sin vigilancia en caso de que sufran alguna disminución de sus capacidades físicas o mentales o en caso de que no tengan los conocimientos o la experiencia suficiente para manejar el aparato de forma correcta y segura.
¡No dejar que los niños jueguen con el aparato!
Para cualquier consulta o avería, ponerse en contacto con el Servicio de asistencia técnica (véase el índice de delegaciones de servicios de asistencia técnica).
Tener siempre a mano los siguientes números para cualquier comunicación telefónica:
N.º de producto Fecha de fabricación
Los números figuran en la etiqueta de características ubicada en el interior del aparato (para ello, desmontar el filtro de metal para grasa).
Colocar los números en el campo superior para facilitar su localización cuando se necesiten.
Instalación

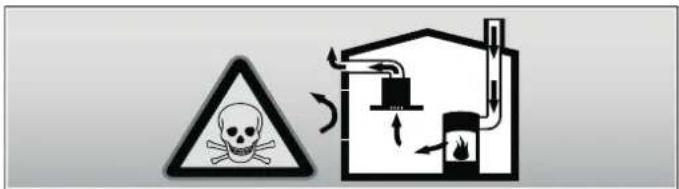

¡Peligro de muerte, peligro de intoxicación!
por reabsorción de gases de combustión. No utilizar nunca el aparato en funcionamiento en salida de aire al exterior conjuntamente con equipos calefactores que dependen del aire del recinto de instalación si no puede garantizarse una entrada de aire suficiente.
Los equipos calefactores que dependen del aire del recinto de instalación (p. ej., calefactores de gas, aceite, madera o carbón, calentadores de salida libre, calentadores de agua) adquieren aire de combustión del recinto de instalación y evacuan los gases de escape al exterior a través de un sistema extractor (p. ej., una chimenea).
En combinación con una campana extractora conectada se extrae aire de la cocina y de las habitaciones próximas; sin una entrada de aire suficiente se genera una depresión. Los gases venenosos procedentes de la chimenea o del hueco de ventilación se vuelven a aspirar en las habitaciones.
- Por tanto, asegurarse de que siempre haya una entrada de aire suficiente.
■ Un pasamuros de entrada/salida de aire no es garantía por sí solo del cumplimiento del valor límite.
A fin de garantizar un funcionamiento seguro, la depresión en el recinto de instalación de los equipos calefactores no debe superar 4 Pa (0,04 mbar). Esto se consigue si, mediante aberturas que no se pueden cerrar, p. ej., en puertas, ventanas, en combinación con un pasamuros de entrada/salida de aire o mediante otras medidas técnicas, se puede hacer recircular el aire necesario para la combustión.
Pedir siempre asesoramiento al técnico competente de su región, que estará en condiciones de evaluar todo el sistema de ventilación de su hogar y recomendarle las medidas adecuadas en materia de ventilación.
Si la campana extractora se utiliza exclusivamente en funcionamiento en recirculación, no hay limitaciones para el funcionamiento.
¡Peligro de incendio!
por proyección de chispas. Instalar el aparato sobre un equipo calefactor para combustibles sólidos (p. ej., madera o carbón) solo si está disponible una cubierta cerrada no desmontable.
¡Atención!
Peligro de daños debido a una concentración de calor como resultado de una distancia reducida entre el aparato y el armario en alto o la pared. Sólo un lado del aparato debe instalarse directamente junto al armario o pared. La distancia respecto a la pared o al armario en alto debe ser por lo menos de 50 mm.
Se deben respetar las distancias de seguridad especificadas. Se deben tener en cuenta también los datos del recipiente de cocción. Si se utilizan conjuntamente zonas de cocción de gas y eléctricas, rige la distancia indicada más grande.
La anchura de la campana extractora debe corresponder por lo menos a la anchura de la zona de cocción.
Para la instalación deben observarse las prescripciones técnicas válidas en cada momento y los reglamentos de las compañías locales suministradoras de electricidad y gas.
¡Peligro de descarga eléctrica!
por cable de conexión dañado. No doblar ni aprisionar el cable de conexión durante la instalación.
¡Peligro de incendio, peligro de lesiones!
por cable de conexión dañado. Encomendar la sustitución del cable de conexión dañado a un técnico autorizado (instalador eléctrico).
¡Peligro de lesiones!
por bordes afilados durante la instalación. Utilizar siempre guantes de protección durante la instalación del aparato.
¡Peligro de lesiones!
por desplome del aparato. Todos los tornillos y tapones de seguridad deben montarse debidamente.
Uso
¡Peligro de quemaduras!
por una temperatura elevada del aparato al utilizarse aparatos de cocción. Mantener a los niños alejados y usar debidamente el aparato.
¡Peligro de lesiones, peligro de daños!
por objetos situados sobre el aparato. No colocar nunca objetos sobre el aparato.
¡Peligro de incendio, peligro de quemaduras!
en caso de zonas de cocción de gas en las que no se ha colocado un recipiente para cocinar. Utilizar siempre las zonas de cocción de gas con un recipiente para cocinar apropiado. Regular la llama de tal manera que no sobresalga por los bordes del recipiente para cocinar.
¡Peligro de quemaduras, peligro de daños!
por funcionamiento simultáneo de varias zonas de cocción de gas. No utilizar simultáneamente durante más de 15 minutos dos zonas de cocción de gas con una llama grande. La carcasa se calentará mucho debido al excesivo foco de calor.
Observación: Un quemador grande con más de 5 kW (wok) equivale a la potencia de dos quemadores de gas.
¡Peligro de incendio!
■ por acumulación de grasa en el filtro de metal antigrasa. No trabajar nunca con una llama abierta bajo el aparato (p. ej., flambeado). Utilizar el aparato siempre con el filtro de metal antigrasa instalado. Limpiar regularmente el filtro de metal antigrasa.
■ por grasas y aceites calentados a temperatura excesiva. Calentar las grasas y los aceites solo bajo supervisión permanente. No sofocar nunca las llamas con agua; utilizar siempre una manta contra incendios, una tapa o un plato.
¡Atención!
Peligro de daños por corrosión Encender siempre el aparato cuando se vaya a cocinar con el fin de evitar la formación de agua condensada. El agua condensada puede conllevar daños por corrosión.
¡Peligro de lesiones!
por luces LED del grupo de riesgo 1. No mirar más de 100 segundos directamente a las luces LED encendidas.
Limpieza y cuidados
¡Peligro de quemaduras, peligro de descarga eléctrica!
del aparato. Antes de proceder a la limpieza o mantenimiento del aparato, dejar siempre que se enfríe primero. Desconectar el fusible o desconectar el enchufe de red.
¡Atención!
- Peligro de daños por humedad en el interior del sistema electrónico. No limpiar nunca los elementos de mando con un paño húmedo.
- Daños en la superficie en caso de limpieza indebida. Limpiar las superficies de acero inoxidable siempre en la dirección del pulido. No utilizar limpiadores específicos para acero inoxidable para la limpieza de los elementos de mando.
- Daños en la superficie en caso de utilizar productos de limpieza abrasivos o corrosivos. No utilizar nunca productos de limpieza abrasivos o corrosivos.
Mantenimiento y reparación
¡Peligro de incendio, peligro de lesiones!
por reparaciones inadecuadas. Desconectar el fusible o desconectar el enchufe de red. Encomendar las reparaciones exclusivamente a un técnico autorizado (instalador electricista).
¡Peligro de lesiones!
por avería o daños en el aparato. Desconectar el fusible o desconectar el enchufe de red y avisar al Servicio de asistencia técnica.
¡Peligro de incendio, peligro de lesiones!
por cable de conexión dañado. Encomendar la sustitución del cable de conexión dañado a un técnico autorizado (instalador eléctrico).
¡Peligro de quemaduras, peligro de descarga eléctrica!
por bombillas defectuosas. Desconectar el fusible o desconectar el enchufe de red. Sustituir inmediatamente las bombillas que presenten defectos (dejar que previamente se enfríen las bombillas) para evitar una sobrecarga de las bombillas restantes.
Modos de funcionamiento
Este aparato puede utilizarse en funcionamiento con salida de aire o en recirculación.
Funcionamiento en salida de aire al exterior
El aire aspirado se depura a través de filtros antigrasa y se evacua al exterior mediante un sistema de conductos.
Nota: La salida de aire no debe transmitirse ni a una chimenea de humos o gases de escape en servicio ni a un hueco que sirva como ventilación de los recintos de instalación de equipos calefactores.
Si la salida de aire se va a evacuar en una chimenea de humos o gases de escape que no está en servicio, será necesario contar previamente con la aprobación correspondiente del técnico competente de la zona.
Si la salida de aire se evacua mediante la pared exterior, se deberá utilizar un pasamuros telescópico.
Funcionamiento en recirculación
El aire aspirado se depura a través de filtros antigrasa y un filtro de carbono activo y se vuelve a suministrar a la cocina.
Nota: Para neutralizar los olores durante el funcionamiento en recirculación, debe montarse un filtro de carbono activo. Para conocer todas las posibilidades que ofrece el funcionamiento en recirculación del aparato, remitirse a la documentación correspondiente o consultar en un comercio especializado. Los accesorios necesarios para tal fin pueden adquirirse en comercios especializados, en el Servicio de Asistencia Técnica o en la tienda on-line. Los códigos de accesorios figuran al final de las instrucciones de uso.
Manejo
Este manual es válido para distintas variantes de aparato. Es posible que se describan características de equipamiento que no aludan a su aparato.
Nota: Encender la campana extractora al empezar a cocinar y apagarla unos minutos después de haber finalizado con las tareas de cocción. De esta manera se neutralizarán con gran efectividad los vapores que se desprenden al cocinar.
Panel de mando, variante 1
Panel de mando, variante 2
Ajustar el ventilador
■ Encender el aparato con la tecla ①. El ventilador se pone en marcha en el nivel 1.
■ El ventilador se puede ajustar manualmente (variante 1 y variante 2) o de forma automática (solo variante 2).
Funcionamiento manual
Aumentar el nivel del ventilador con la tecla + o disminuirlo con la tecla -.
Funcionamiento automático
El aparato debe estar encendido.
■ Pulsar la tecla R.
- El nivel de ventilador óptimo 1, 2 o 3 se ajusta de forma automática con un sensor.
Control del sensor
En funcionamiento automático, un sensor ubicado en la campana extractora detecta la intensidad de los vapores de la cocina. En función del ajuste del sensor, la campana extractora conmuta automáticamente a otro nivel de ventilador.
Ajuste de fábrica: nivel 5
Ajuste inferior: nivel ☐
Ajuste superior: nivel 9
Si el control del sensor reacciona con demasiada rapidez o lentitud, es posible modificarlo de forma correspondiente:
- Con el ventilador apagado, mantener pulsada la tecla R durante 4 segundos. Se muestra el ajuste.
- Al pulsar de nuevo la tecla + o - se modifica el ajuste del control del sensor.
- Para confirmar las entradas, mantener pulsada la tecla R durante 4 segundos.
Nivel intensivo
En caso de fuertes olores y vapores, utilizar el nivel intensivo.
■ Pulsar varias veces la tecla +.
■ En el indicador se muestra P.
La duración tiene una limitación temporal. A continuación, el ventilador conmuta de forma automática a un nivel inferior. Al pulsar de nuevo la tecla - se puede cambiar el ajuste.
Ajustar la desconexión automática
■ Pulsar la tecla Ⓧ (variante 1).
Desconexión automática (1 vez): 5 min.
Desconexión automática (2 veces): 10 min.
Desconexión automática (3 veces): 15 min.
■ Pulsar la tecla ⬇ (variante 2).
Desconexión automática (2 veces): 5 min.
Desconexión automática (3 veces): 10 min.
Desconexión automática (4 veces): 15 min.
El ventilador funciona en el nivel de ventilador ajustado. A continuación, el ventilador se apaga automáticamente. Se muestra el tiempo de desconexión automática.
Ventilación en intervalos
■ Pulsar la tecla (variante 1).
■ Pulsar la tecla ⬇ (variante 2).
El ventilador funciona aprox. 5 min por hora. Para desactivar la ventilación en intervalos, pulsar la tecla ①.
Iluminación
La iluminación se puede encender y apagar de forma independiente al ventilador.
Pulsar la tecla ♣.
Ajustar el brillo
Mantener pulsada la tecla hasta conseguir el brillo deseado.
Indicadores de saturación
En caso de saturación de los filtros de metal antigrasa o del filtro de carbono activo, suena una señal durante 4 segundos tras apagar el ventilador.
Además, en el indicador se muestra el siguiente símbolo:
■ Filtro de metal antigrasa:
■ Filtro de carbono activo:
Ahora se deben limpiar los filtros de metal antigrasa o se debe sustituir el filtro de carbono activo sin demora.
Mientras parpadean las indicaciones de saturación, se pueden restaurar los ajustes. Para ello, pulsar la tecla -.
Cambiar el indicador para el funcionamiento en recirculación
Para el funcionamiento en recirculación se ha de cambiar el indicador del control electrónico de forma correspondiente:
- La campana extractora debe estar conectada a la red eléctrica y apagada.
■ Pulsar simultáneamente las teclas Ⓐ y ⚙ hasta que se ilumine el indicador ℓ (variante 1).
■ Pulsar simultáneamente las teclas ① y √ hasta que se ilumine el indicador ℓ (variante 2).
■ Al pulsar repetidamente la combinación de teclas, el indicador del control electrónico cambia de nuevo al funcionamiento en salida de aire al exterior (indicador G).
Tono de aviso
Al pulsar una tecla, suena un tono de aviso a modo de confirmación.
Desactivar el tono de aviso
Con el ventilador apagado, mantener pulsadas simultáneamente durante 3 segundos las teclas ① y +.
Suena una señal a modo de confirmación.
Activar el tono de aviso
Repetir el proceso "Desactivar el tono de aviso".
Montar y desmontar el filtro
¡Peligro de quemaduras, peligro de descarga eléctrica! del aparato. Antes de proceder a la limpieza o mantenimiento del aparato, dejar siempre que se enfríe primero. Desconectar el fusible o desconectar el enchufe de red.
Desmontar el filtro de metal antigrasa
- Abrir el bloqueo y abatir el filtro de metal antigrasa. Agarrar por debajo el filtro de metal antigrasa con la otra mano.
- Extraer el filtro de metal antigrasa del soporte.
En caso de aspiración perimetral
-
Extraer hacia abajo el filtro de metal antigrasa. Agarrar por debajo el filtro de metal antigrasa con la otra mano.
-
Extraer el filtro de metal antigrasa del soporte.
Notas
- La grasa puede acumularse en la parte inferior del filtro de metal antigrasa.
- Sujetar el filtro de metal antigrasa en posición horizontal para evitar que gotee grasa.
- Colocar el filtro de metal antigrasa.
Agarrar por debajo el filtro de metal antigrasa con la otra mano. - Plegar hacia arriba el filtro de metal antigrasa y fijar el bloqueo.
Limpieza y cuidados
¡Peligro de quemaduras, peligro de descarga eléctrica!
del aparato. Antes de proceder a la limpieza o mantenimiento del aparato, dejar siempre que se entríe primero. Desconectar el fusible o desconectar el enchufe de red.
¡Atención!
- Peligro de daños por humedad en el interior del sistema electrónico. No limpiar nunca los elementos de mando con un paño húmedo.
- Daños en la superficie en caso de limpieza indebida. Limpiar las superficies de acero inoxidable siempre en la dirección del pulido. No utilizar limpiadores específicos para acero inoxidable para la limpieza de los elementos de mando.
- Daños en la superficie en caso de utilizar productos de limpieza abrasivos o corrosivos. No utilizar nunca productos de limpieza abrasivos o corrosivos.
Limpiar la superficie del aparato
Los productos de cuidado y limpieza apropiados se pueden adquirir a través del Servicio de Asistencia Técnica o en nuestra tienda on-line (véase el comienzo de las instrucciones de uso).
Nota: Las superficies del aparato y los elementos de mando son sensibles a los arañazos. Tener en cuenta las disposiciones de la garantía en el folleto de servicio suministrado y las siguientes indicaciones de limpieza:
■ Limpiar las superficies con un paño suave y húmedo y un poco de lavavajillas u otro limpiador suave para ventanas. Reblandecer la suciedad incrustada con un paño húmedo. ¡No rascar!
No son apropiados paños secos, esponjas abrasivas, productos abrasivos ni productos de limpieza agresivos a base de arena, sosa, ácidos, cloruro u otros.
■ Limpiar las superficies de acero inoxidable siempre en la dirección del pulido.
Para limpiar los elementos de mando, no utilizar limpiadores específicos para acero inoxidable ni paños húmedos.
Limpiar el filtro de metal antigrasa
Los filtros de metal antigrasa instalados recogen las partículas de grasa de los vapores de la cocina. Limpiar los filtros de metal antigrasa aprox. cada tres meses con un uso normal (de 1 a 2 horas diarias).
Notas
- No utilizar productos de limpieza agresivos a base de ácidos o lejía.
Al limpiar los filtros de metal antigrasa, limpiar también el soporte de los filtros de metal antigrasa en el aparato con un paño húmedo.
■ Los filtros de metal antigrasa se pueden limpiar a mano o en el lavavajillas.
En el lavavajillas:
Nota: La limpieza en el lavavajillas podría conllevar ligeras decoloraciones. Esto no afecta al funcionamiento normal de los filtros de metal antigrasa.
No lavar los filtros de metal antigrasa junto con el resto de la vajilla si están muy sucios.
- Colocar debidamente los filtros de metal antigrasa en el lavavajillas. Los filtros de metal antigrasa no deben quedar aprisionados.
A mano:
Nota: En caso de suciedad fuertemente incrustada se puede utilizar un disolvente de grasa. Se puede solicitar a través de la tienda on-line.
■ Remojar los filtros de metal antigrasa en agua caliente con jabón.
- Utilizar un cepillo para la limpieza y a continuación enjuagar bien los filtros.
■ Dejar escurrir los filtros de metal antigrasa.
Sustituir las bombillas
⚠️ ¡Peligro de quemaduras, peligro de descarga eléctrica!
por bombillas defectuosas. Desconectar el fusible o desconectar el enchufe de red. Sustituir inmediatamente las bombillas que presenten defectos (dejar que previamente se enfríen las bombillas) para evitar una sobrecarga de las bombillas restantes.
Importante: Utilizar exclusivamente medios de iluminación del mismo tipo y potencia (véase el portalámparas o la etiqueta de características en el interior del aparato; será necesario retirar el filtro de metal para grasa.).
Sustituir las bombillas halógenas
Nota: Las bombillas halógenas no deben agarrarse por la ampolla de la bombilla para su colocación. Para colocar las bombillas halógenas, utilizar un paño limpio.
- Retirar con cuidado el anillo de la bombilla con una herramienta adecuada.
2.Extraer la lámpara y sustituirla por otra del mismo tipo.
- Colocar la tapa de la bombilla.
- Conectar el enchufe a la red eléctrica o conectar de nuevo el fusible.
Sustituir las bombillas de incandescencia
- Levantar ligeramente la tapa de la bombilla y deslizarla hacia el lado exterior del aparato.
- Desenroscar la bombilla y sustituirla por otra del mismo tipo.
- Colocar la tapa de la bombilla.
- Conectar el enchufe a la red eléctrica o conectar de nuevo el fusible.
Luces LED
La sustitución de las luces LED debe encomendarse siempre al fabricante, al Servicio de asistencia técnica o a profesionales autorizados (instaladores electricistas).
¡Peligro de lesiones!
por luces LED del grupo de riesgo 1. No mirar más de 100 segundos directamente a las luces LED encendidas.
INSTRUCCIONES DE MONTAJE
■Este aparato se ha previsto para un montaje en la pared.
Para accesorios especiales adicionales (p. ej., para el funcionamiento en recirculación) se han de tener en cuenta las instrucciones de instalación correspondientes.
■ Las superficies del aparato son sensibles. Evitar daños durante la instalación.
Consejos y advertencias de seguridad
⚠️ ¡Peligro de muerte, peligro de intoxicación!
por reabsorción de gases de combustión. No utilizar nunca el aparato en funcionamiento en salida de aire al exterior conjuntamente con equipos calefactores que dependen del aire del recinto de instalación si no puede garantizarse una entrada de aire suficiente.
Los equipos calefactores que dependen del aire del recinto de instalación (p. ej., calefactores de gas, aceite, madera o carbón, calentadores de salida libre, calentadores de agua) adquieren aire de combustión del recinto de instalación y evacuan los gases de escape al exterior a través de un sistema extractor (p. ej., una chimenea).
En combinación con una campana extractora conectada se extrae aire de la cocina y de las habitaciones próximas; sin una entrada de aire suficiente se genera una depresión. Los gases venenosos procedentes de la chimenea o del hueco de ventilación se vuelven a aspirar en las habitaciones.
Por tanto, asegurarse de que siempre haya una entrada de aire suficiente.
■ Un pasamuros de entrada/salida de aire no es garantía por sí solo del cumplimiento del valor límite.
A fin de garantizar un funcionamiento seguro, la depresión en el recinto de instalación de los equipos calefactores no debe superar 4 Pa (0,04 mbar). Esto se consigue si, mediante aberturas que no se pueden cerrar, p. ej., en puertas, ventanas, en combinación con un pasamuros de entrada/salida de aire o mediante otras medidas técnicas, se puede hacer recircular el aire necesario para la combustión.
Pedir siempre asesoramiento al técnico competente de su región, que estará en condiciones de evaluar todo el sistema de ventilación de su hogar y recomendarle las medidas adecuadas en materia de ventilación.
Si la campana extractora se utiliza exclusivamente en funcionamiento en recirculación, no hay limitaciones para el funcionamiento.
⚠️ ¡2Peligro de incendio!
por proyección de chispas. Instalar el aparato sobre un equipo calefactor para combustibles sólidos (p. ej., madera o carbón) solo si está disponible una cubierta cerrada no desmontable.
Para la instalación deben observarse las prescripciones técnicas válidas en cada momento y los reglamentos de las compañías locales suministradoras de electricidad y gas.
⚠️ ¡Peligro de descarga eléctrica!
por cable de conexión dañado. No doblar ni aprisionar el cable de conexión durante la instalación.
¡Peligro de lesiones!
por bordes afilados durante la instalación. Utilizar siempre guantes de protección durante la instalación del aparato.
!¡Peligro de lesiones!
por desplome del aparato. Todos los tornillos y tapones de seguridad deben montarse debidamente.
Instalación
Dimensiones del conducto
Nota: La garantía del fabricante del aparato no cubre las reclamaciones que se atribuyan al segmento de conductos.
El aparato alcanza su potencia óptima con un conducto de salida de aire rectilíneo y corto y con un diámetro grande de conducto en la medida de lo posible.
- Con conductos de salida de aire largos y rugosos, muchos codos de tubo o diámetros de tubo de un tamaño inferior a 150 mm no se consigue la capacidad de aspiración óptima y los ruidos del ventilador serán mayores.
- Los tubos o mangueras para el tendido del conducto de salida del aire deben estar fabricados con material ignífugo.
Conductos cilíndricos
Se recomienda un diámetro interior de 150 mm; el diámetro mínimo es de 120 mm en todo caso.
Conductos planos
La sección interior debe corresponder al diámetro de los conductos cilíndricos.
∅ 150 mm aprox. 177 cm²
∅ 120 mm aprox. 113 cm²
■ Los conductos planos no deben presentar desvios pronunciados.
- Si los diámetros de conducto difieren de lo anteriormente mencionado, utilizar tiras obturadoras.
Comprobar la pared
- La pared debe ser plana, vertical y tener suficiente capacidad de carga.
La profundidad de los taladros debe ser equivalente a la longitud de los tornillos. Los tacos deben quedar bien sujetos.
Los tornillos y tacos suministrados son apropiados para mampostería sólida. Para otro tipo de construcciones (p. ej., placas de yeso, hormigón celular, ladrillos Poroton) se deberán utilizar medios de fijación apropiados.
■ El peso máximo de la campana extractora es de 40 kg.
Preparativos de la instalación
- Dibujar en la pared una línea central vertical desde el techo hasta el borde inferior de la campana extractora.
- Dibujar las posiciones para los tornillos y el contorno de la zona de enganche.
- Taladrar cinco orificios con un diámetro de 8 mm y una profundidad de perforación de 80 mm para las fijaciones y seguidamente introducir los tacos de tal manera que queden enrasados con la pared.
Instalación
- Atornillar la escuadra de sujeción para el revestimiento de la chimenea. A
- Atornillar manualmente las suspensiones para la campana extractora con un máx. de 3 Nm. B

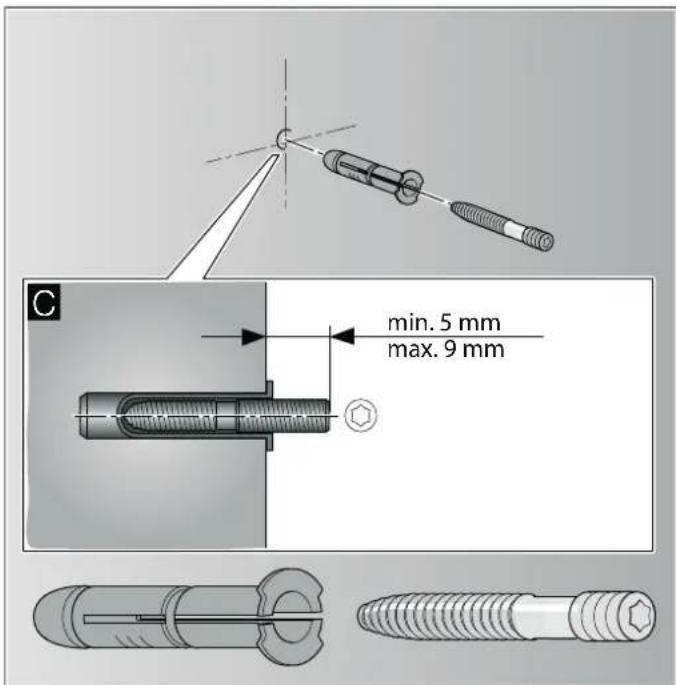

- Atornillar el perno roscado de manera que sobresalga 5 - 9 mm de la pared. C
Colgar y alinear el aparato
- Retirar la lámina protectora del aparato primero en la parte posterior y por completo una vez finalizado el montaje.
- Colgar el aparato de manera que quede enclavado fijamente en las suspensiones. D
- Alinear horizontalmente el aparato girando para ello las suspensiones. En caso necesario, el aparato puede desplazarse hacia la derecha o izquierda.

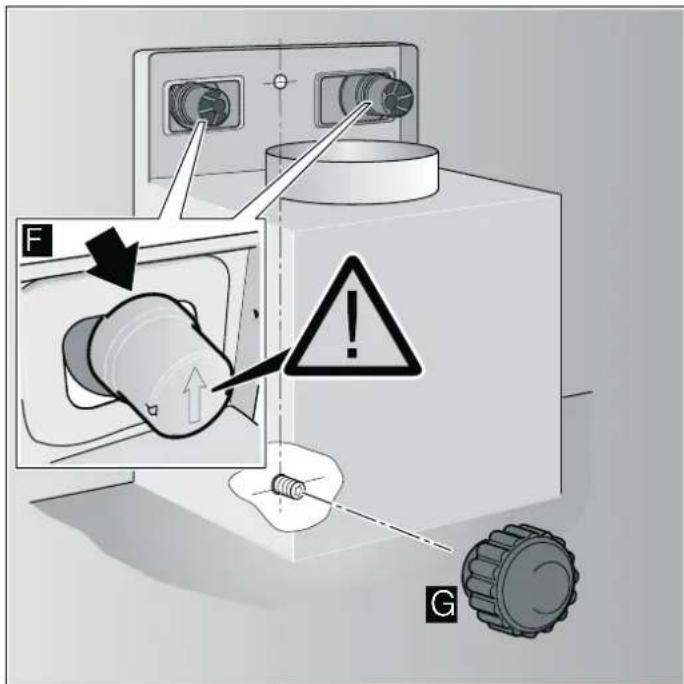

- Presionar los tapones de seguridad con la flecha hacia arriba en las suspensiones hasta que queden enclavados. F
- Apretar bien la tuerca moleteada junto con la arandela. G
Retirar los tapones de seguridad
Si fuese necesario retirar los tapones de seguridad, utilizar un destornillador plano.
Fijar las uniones del conducto
Nota: Si se utiliza un conducto de aluminio, pulir previamente la zona de conexión.
Conducto de salida de aire ∅ 150 mm (tamaño recomendado)
Fijar y obturar el conducto de salida de aire directamente en la salida de aire de la campana.
Conducto de salida de aire ∅ 120 mm
- Fijar la pieza reductora directamente en la salida de aire de la campana.
2.Fijar el conducto de salida de aire en la pieza reductora. - Obturar convenientemente los dos puntos de unión.
Conexión eléctrica
¡Peligro de descarga eléctrica!
por cable de conexión dañado. No doblar ni aprisionar el cable de conexión durante la instalación.
Los datos de conexión necesarios figuran en la etiqueta de características ubicada en el interior del aparato (para ello, desmontar el filtro de metal antigrasa).
Longitud del cable de conexión: aprox. 1,30 m
Este aparato cumple con las disposiciones en materia de supresión de interferencias de la CE.
Este aparato solo podrá conectarse a una toma de corriente con toma a tierra con instalación reglamentaria.
Colocar la toma de corriente con toma a tierra en la medida de lo posible dentro del revestimiento de la chimenea.
- La toma de corriente con toma a tierra debe estar conectada mediante un circuito dedicado.
Si la toma de corriente con toma a tierra no queda accesible una vez finalizada la instalación del aparato, debe disponerse un dispositivo de separación como conexión fija.
Para una conexión fija necesaria debe estar disponible en la instalación un dispositivo de separación omnipolar (disyuntor, fusibles y contactor) con una abertura de contacto de por lo menos 3 mm. Encomendar la ejecución de la conexión fija exclusivamente a personal electrotécnico.
Montar los revestimientos de la chimenea
¡Peligro de lesiones!
por bordes afilados durante la instalación. Utilizar siempre guantes de protección durante la instalación del aparato.
- Retirar los revestimientos de la chimenea. Retirar para ello la cinta adhesiva
- Retirar las láminas protectoras ubicadas en sendos revestimientos de la chimenea.
3.Desplazar entre sí los revestimientos de la chimenea.
Notas
Para evitar arañazos, colocar papel a modo de protección sobre los bordes del revestimiento exterior de la chimenea.
- Ranuras del revestimiento interior de la chimenea hacia abajo.
4.Colocar los revestimientos de la chimenea sobre el aparato.
-
Desplazar hacia arriba el revestimiento interior de la chimenea y engancharlo a la izquierda y a la derecha en la escuadra de sujeción. A
-
Enclavar hacia abajo el revestimiento de la chimenea. B
7.Atornillar el revestimiento de la chimenea con dos tornillos laterales en la escuadra de sujeción. C
Perigo de choque eléctrico!
através do cabo eléctrico danificado. Um cabo eléctrico danificado deve ser substituído por um técnico especializado e credenciado (instalador eléctrico).
Perigo de ferimentos!
Perigo de queimaduras, perigo de choque eléctrico!
através do cabo eléctrico danificado. Um cabo eléctrico danificado deve ser substituído por um técnico especializado e credenciado (instalador eléctrico).
Perigo de queimaduras, perigo de choque eléctrico!
■ Premir a tecla 24 (Variante 1).
■ Premir a tecla ⬇ (Variante 2).
■ Filtro metálico de gorduras: ☐
■ Filtro de carvão activo:
⚠️ Perigo de queimaduras, perigo de choque eléctrico!
⚠️ Perigo de queimaduras, perigo de choque eléctrico!
Limpeza dos filtros metálicos de gorduras
⚠️ Perigo de queimaduras, perigo de choque eléctrico!
⚠️ Perigo de choque eléctrico!
⚠️ Perigo de choque eléctrico!
- manual de instrucciones
- Consejos y advertencias de seguridad ....3
- Modos de funcionamiento ....5
- Manejo ....5
- Montar y desmontar el filtro 7
- INSTRUCCIONES DE MONTAJE...... 8
- Consejos y advertencias de seguridad 9
- Instalación .... 10
- INSTRUCCIONES DE USO
- Solicitud de reparación y asesoramiento en caso de averías E 902 351 352
- Evacuación ecológica
- ⚠️ Consejos y advertencias de seguridad
- Consejos y advertencias generales
- ¡Peligro de asfixia!
- N.º de producto Fecha de fabricación
- Instalación
- ¡Peligro de muerte, peligro de intoxicación!
- ¡Peligro de incendio!
- ¡Atención!
- ¡Peligro de descarga eléctrica!
- ¡Peligro de incendio, peligro de lesiones!
- ¡Peligro de lesiones!
- Uso
- ¡Peligro de quemaduras!
- ¡Peligro de lesiones, peligro de daños!
- ¡Peligro de incendio, peligro de quemaduras!
- ¡Peligro de quemaduras, peligro de daños!
- Limpieza y cuidados
- ¡Peligro de quemaduras, peligro de descarga eléctrica!
- Mantenimiento y reparación
- Modos de funcionamiento
- Funcionamiento en salida de aire al exterior
- Funcionamiento en recirculación
- Manejo
- Ajustar el ventilador
- Funcionamiento manual
- Funcionamiento automático
- Control del sensor
- Nivel intensivo
- Ajustar la desconexión automática
- Ventilación en intervalos
- Iluminación
- Ajustar el brillo
- Indicadores de saturación
- Cambiar el indicador para el funcionamiento en recirculación
- Tono de aviso
- Desactivar el tono de aviso
- Activar el tono de aviso
- Montar y desmontar el filtro
- Desmontar el filtro de metal antigrasa
- En caso de aspiración perimetral
- Notas
- Limpiar la superficie del aparato
- Limpiar el filtro de metal antigrasa
- En el lavavajillas:
- A mano:
- Sustituir las bombillas
- ⚠️ ¡Peligro de quemaduras, peligro de descarga eléctrica!
- Sustituir las bombillas halógenas
- Sustituir las bombillas de incandescencia
- Luces LED
- INSTRUCCIONES DE MONTAJE
- Consejos y advertencias de seguridad
- ⚠️ ¡Peligro de muerte, peligro de intoxicación!
- ⚠️ ¡2Peligro de incendio!
- ⚠️ ¡Peligro de descarga eléctrica!
- !¡Peligro de lesiones!
- Dimensiones del conducto
- Conductos cilíndricos
- Conductos planos
- ∅ 150 mm aprox. 177 cm²
- ∅ 120 mm aprox. 113 cm²
- Comprobar la pared
- Preparativos de la instalación
- Colgar y alinear el aparato
- Retirar los tapones de seguridad
- Fijar las uniones del conducto
- Conducto de salida de aire ∅ 150 mm (tamaño recomendado)
- Conducto de salida de aire ∅ 120 mm
- Conexión eléctrica
- Longitud del cable de conexión: aprox. 1,30 m
- Montar los revestimientos de la chimenea
- Perigo de choque eléctrico!
- Perigo de ferimentos!
- Perigo de queimaduras, perigo de choque eléctrico!
- ⚠️ Perigo de queimaduras, perigo de choque eléctrico!
- Limpeza dos filtros metálicos de gorduras
- ⚠️ Perigo de choque eléctrico!
Marca : BALAY
Modelo : 3BC798AUTO
Categoría : Campana extractora
