Tipo de producto	Secadora
Marca	Orima
Modelo	ORBC-92
Capacidad (máx)	9 kg
Dimensiones (Al x An x Pr)	845-855 mm x 596 mm x 609 mm
Peso neto	46,8 kg (puerta de plástico) / 48,8 kg (puerta de vidrio)
Clase de eficiencia energética	A++
Consumo anual de energía	259 kWh
Alimentación eléctrica	220-240 V ~ 50 Hz, 1000 W
Clasificación del fusible	16 A
Tipo de refrigerante	R290 (inflamable, 150 g)
Programas	Algodón Extra Seco, Algodón Armario Seco, Algodón Plancha Seco, Sintéticos Armario Seco, Sintéticos Plancha Seco, Delicados, Mix, Cuidado Bebé, Vaqueros, Programas de Tiempo (20/40/60 min), Refrescar, Express 45', Camisas 30'
Funciones opcionales	Anti-Arrugas, Inicio Diferido (3/6/9 h), Cancelar Zumbador, Bloqueo Infantil
Indicadores de pantalla	Depósito de agua lleno, Limpieza del filtro de pelusas, Limpieza del intercambiador de calor, Etapas de secado (Secado, Enfriamiento, Fin)
Luz del tambor	LED, encendido/apagado automático
Opciones de instalación	Independiente, bajo encimera (espacio libre de 3 cm), apilable sobre lavadora (con kit, máximo 150 kg total)
Desagüe de agua	Mediante depósito de agua (vaciado manual) o manguera de desagüe opcional (altura máxima 80 cm)
Mantenimiento de limpieza	Filtros de pelusas después de cada uso, depósito de agua después de cada uso, intercambiador de calor mensual o después de 30 ciclos, sensor de humedad 4 veces/año, superficie interior de la puerta después de cada uso
Características de seguridad	Bloqueo infantil, protección contra sobrecalentamiento, detección automática de fallos (códigos de error E03-E08), seguridad infantil (no niños sin supervisión), fase antiarrugas
Disponibilidad de piezas de repuesto	10 años después de la compra (vida útil)
Garantía	Válida solo para uso doméstico; el uso comercial anula la garantía

Preguntas frecuentes - ORBC-92 Orima

¿Cuál es la capacidad máxima de carga de la Orima ORBC-92?

La capacidad máxima de ropa seca es de 9 kg. No sobrecargue para garantizar un rendimiento de secado óptimo.

¿Puedo instalar la secadora sobre una lavadora?

Sí, pero solo en lavadoras con capacidad igual o mayor. Utilice un kit de apilamiento (disponible en el servicio de atención al cliente) y asegúrese de que el peso total no supere los 150 kg.

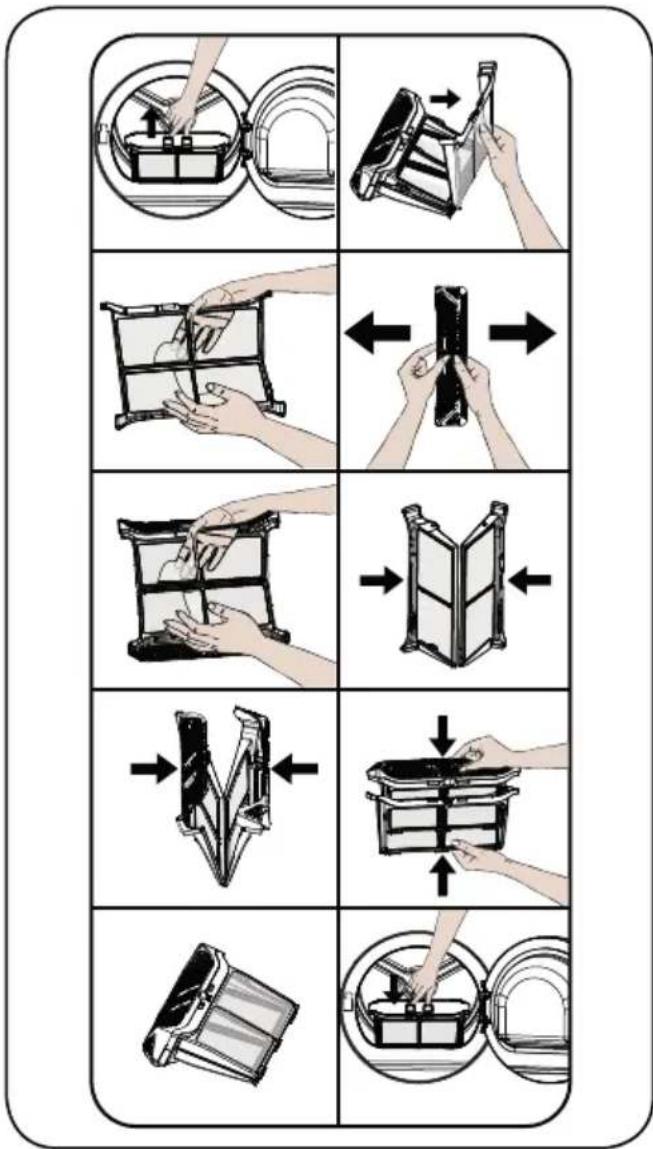

¿Cómo limpio los filtros de pelusas?

Después de cada uso, abra la puerta de carga, levante los filtros de pelusas, abra los filtros exterior e interior, límpielos a mano o con un paño suave, luego vuelva a montarlos. Si están obstruidos, lávelos con agua tibia y séquelos bien antes de volver a instalarlos.

¿Qué debo hacer si el proceso de secado tarda demasiado?

Posibles causas: filtro de pelusas obstruido (lávelo con agua tibia), intercambiador de calor obstruido (límpielo), mala ventilación de la habitación (abra ventanas), cal en el sensor de humedad (límpielo con vinagre), sobrecarga (9 kg máx.) o baja velocidad de centrifugado (use una velocidad de centrifugado más alta en la lavadora).

¿Con qué frecuencia debo limpiar el intercambiador de calor?

Limpie el intercambiador de calor cuando se encienda el LED de advertencia, o al menos una vez al mes o después de cada 30 ciclos de secado. Siga las instrucciones del manual con cuidado, ya que las aletas son afiladas.

¿Qué es la función de bloqueo infantil y cómo la activo?

El bloqueo infantil evita cambios accidentales durante un ciclo. Mantenga presionados los botones Inicio Diferido y Anti-Arrugas simultáneamente durante 3 segundos. Una advertencia sonora confirma la activación. Desactívelo de la misma manera o se apagará al final del programa.

¿Puedo usar la secadora para tejidos delicados?

Sí, use el programa Delicados para ropa fina como camisas, blusas y prendas de seda a baja temperatura. Siempre revise las etiquetas de cuidado. No seque lana, seda ni artículos con refuerzos metálicos.

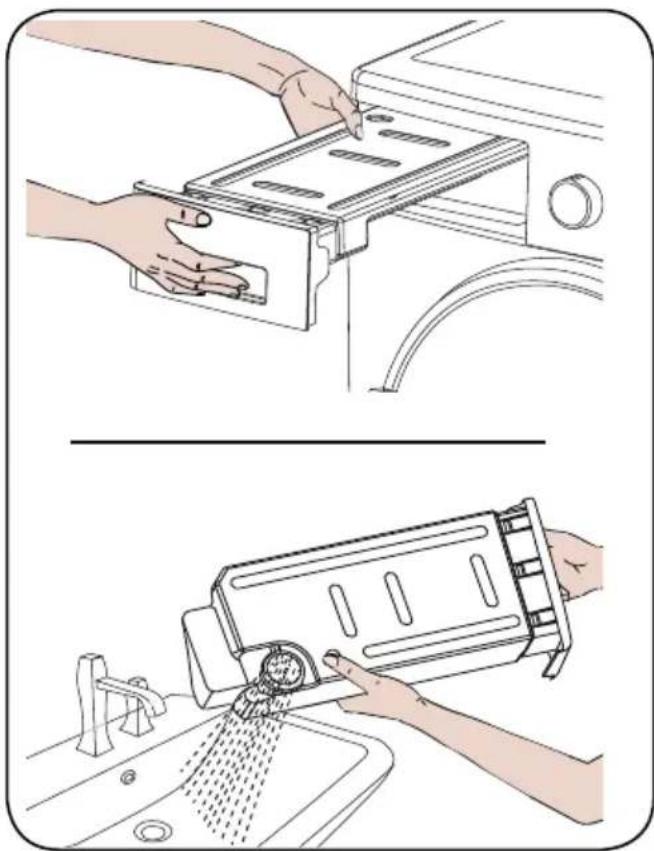

¿Cómo vacío el depósito de agua?

Después de cada uso, tire de la cubierta del cajón, retire con cuidado el depósito de agua, vacíelo, limpie cualquier pelusa de la tapa de descarga y vuelva a colocar el depósito. Nunca retire el depósito durante un ciclo. El agua condensada no es potable.

¿Qué significa el código de error E03?

El error E03 indica que el depósito de agua está lleno. Vacíe el depósito de agua. Si el problema persiste, póngase en contacto con un servicio técnico autorizado.

¿Es eficiente energéticamente la Orima ORBC-92?

Sí, tiene una clase de eficiencia energética A++. El programa estándar Algodón Armario Seco es el más eficiente energéticamente para algodón. Use cargas completas y altas velocidades de centrifugado para ahorrar energía.

MANUAL DE USUARIO ORBC-92 Orima

LIBRO DE INSTRUCCIONES

www.orima.pt

ES Gracias por haber adquirido este produto ORIMA. Por favor lea atentamente este manual antes de empezar a usar el aparato.

orima

PT Manual de Utilizador / Máquina de Secar Roupa

Indicador de aviso de depósito de água
Indicador de aviso de limpeza de filtro de cotão
Indicador de aviso de limpeza de permutador de calor

ES Secadora / Manual de usuario

Gracias por elegir este producto.

Este Manual de usuario contiene información de seguridad e instrucciones importantes relacionadas con el uso y mantenimiento del aparato. Tome el tiempo que necesite para leer este Manual de usuario antes de usar el aparato y guárdelo por si tuviese que consultarlo más adelante.

Icono Leyenda Descripción
	ADVERTENCIA Riesgo de lesión grave o muerte
	RIESGO DE DESCARGA ELÉCTRICA Voltaje peligroso
	INCENDIO Riesgo de incendio
	ATENCIÓN Riesgo de lesiones o daños materiales
	IMPORTANTE/ADVERTENCIA	Información sobre el correcto funcionamiento del sistema
	Lea las instrucciones.
	Superficie caliente

ÍNDICE

1. INSTRUCCIONES DE SEGURIDAD .... 5

1.1. Seguridad eléctrica....5
1.2. Seguridad de los niños....6
1.3. Seguridad del producto ....7
1.4. Uso correcto 8

2. INSTALACIÓN .... 11

2.1. Conexión a la salida de agua (con manguera de drenaje opcional) ...... 11
2.1.1. Conexión de la manguera de desagüe 11
2.2. Regulación de las patas.... 11
2.3. Conexión eléctrica 11
2.4. Instalación bajo una encimera.... 11

3. INFORMACIÓN GENERAL....12

4. PREPARACIÓN DE LAS PRENDAS .... 13

4.1. Clasificación de las prendas para secar....13
4.2. Preparación de las prendas para secar.... 14
4.3. Capacidad de carga 14

5. USO DE LA SECADORA....15

5.1. Panel de mando 15

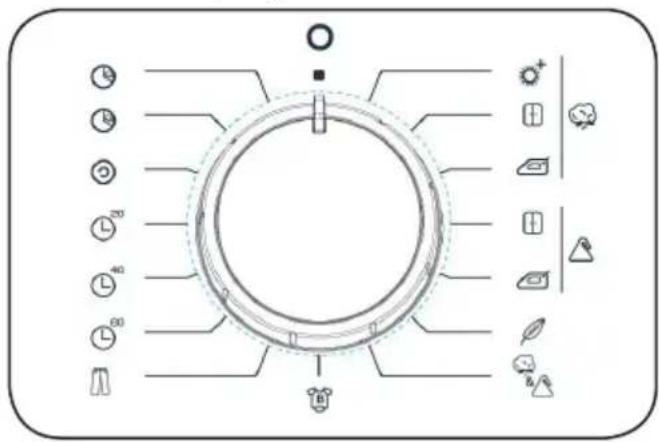

5.1.1. Selector de Programa.... 15

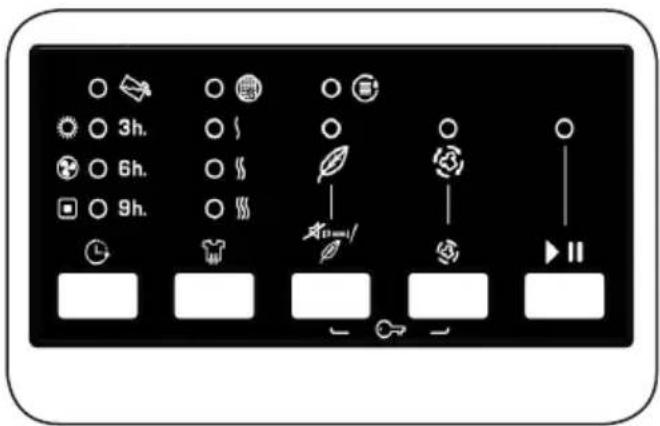

5.1.2. Indicador electrónico y funciones adicionales 15
5.2. Tabla de selección de programas y de consumos....16
5.2.1. Funciones adicionales....17
5.2.2. Inicio del programa....18
5.2.3. Indicadores de progreso del programa.... 19
5.3. Información sobre la luz del tambor 19

6. LIMPIEZA Y MANTENIMIENTO ....21

6.1. Limpieza del filtro de pelusas 21
6.2. Vaciado del depósito de agua 21
6.3. Limpieza del intercambiador de calor....22
6.4. Limpieza del sensor de humedad.... 22
6.5. Limpieza de la superficie interior de la puerta de carga....23

7. ESPECIFICACIONES TÉCNICAS....24

8. SOLUCIÓN DE PROBLEMAS....25

1. PROTECCIÓN MEDIOAMBIENTAL E INFORMACIÓN DE EMBALAJE.....28
   10.1. Información de embalaje 28
2. DESCRIPCIÓN DE LA ETIQUETA ENERGÉTICA Y AHORRO DE ENERGÍA...28
   11.1. Etiquetado energético....28
   11.2. Eficiencia energética....29

CONSIDERACIONES PRINCIPALES

- Este aparato lo pueden usar niños de al menos 8 años de edad y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos siempre que hayan recibido la supervisión o instrucciones necesarias con respecto al uso seguro del aparato y comprendan los riesgos asociados. Los niños no deben jugar con el aparato. Ningún niño debe realizar la limpieza ni el mantenimiento de usuario de este aparato sin supervisión.

- Esta secadora está indicada solo para uso doméstico de interior. En caso de darle un uso comercial, se invalidará la garantía.

- Utilice este producto solo para prendas en cuya etiqueta se indique que son aptas para secado en secadora.

- El fabricante no se hace responsable de los daños causados de un uso o transporte inapropiados.

- No permita que los revestimientos de suelo obstruyan las aperturas de ventilación.

- La instalación y la reparación del aparato deben ser realizadas únicamente por un agente reparador autorizado. El fabricante no se hace responsable de los daños causados por reparaciones de personal no autorizado.

ADVERTENCIA: Nunca rocíe o vierta agua dentro de la secadora para limpiarla. Existe riesgo de descarga eléctrica.

- Deje al menos 3 cm de espacio entre los paneles laterales y trasero del producto y sobre el mismo en caso de que coloque el aparato bajo una encimera.

- En caso de ser necesario el montaje / desmontaje de la instalación bajo una encimera, éste debe ser realizado por un técnico de servicio autorizado.

• Antes de la instalación, comprobar que el producto no tenga daños visibles. Nunca instale ni ponga en funcionamiento un producto dañado.
• No deje que ningún animal se acerque a la secadora.
• Los suavizantes para la ropa, o productos similares, deben usarse según las instrucciones del fabricante.
• Retire todos los objetos de los bolsillos: mecheros, cerillas, etc.
• El aparato no debe instalarse tras una puerta que se pueda cerrar con llave, una puerta corredera ni una puerta con bisagra en el lado opuesto a la puerta de la secadora, de tal modo que pueda impedir la apertura total de la misma.

!ADVERTENCIA: En la carcasa del aparato o en la estructura incorporada, mantenga las aberturas de ventilación libres de obstrucciones.

• Antes de contactar con el proveedor de servicios local autorizado para la instalación de la secadora, compruebe la información del manual de usuario para asegurarse de que la instalación eléctrica y la toma de agua estén disponibles. Si no lo están, puede llamar a un electricista cualificado y a un fontanero para que realicen los ajustes necesarios.
• La preparación del lugar donde irá instalada la secadora es responsabilidad del cliente, así como la instalación eléctrica y de aguas residuales. Antes de la instalación, compruebe que la secadora no tiene ningún daño. Si está dañada, no la instale. Los productos dañados podrían poner en peligro su salud.
• Instale la secadora sobre una superficie lisa y estable.
• Ponga en marcha la secadora en un entorno libre de polvo con buena ventilación de aire.
• No debe reducir el espacio entre la secadora y

el suelo con objetos como alfombras, maderas o tapetes.

• No bloquee las rejillas de ventilación situadas en el zócalo de la secadora.
• El aparato no debe instalarse tras una puerta que se pueda cerrar con llave, una puerta corredera ni una puerta con bisagra en el lado opuesto a la puerta de la secadora de tal modo que pueda impedir la apertura total de la misma.
• Una vez instalada la secadora, las conexiones deben permanecer intactas. Al instalar la secadora, asegúrese de que la superficie trasera no quede apoyada sobre algo (un grifo, un enchufe, etc.)
• La temperatura de funcionamiento de la secadora va de +5 °C a +35 °C. Cuando trabaja fuera de este rango de temperatura, el funcionamiento se puede ver afectado negativamente y se puede averiar el producto.
• Tenga cuidado al transportar el producto ya que es muy pesado. Use siempre guantes de seguridad.
• Instale siempre el producto contra una pared.
• La parte trasera del producto debe instalarse contra una pared.
• Si el producto se coloca sobre una superficie estable, utilice un nivel para comprobar que es totalmente estable. Si no ha quedado lo suficientemente estable, ajuste las patas hasta que quede firme. Repita el mismo proceso cada vez que cambie de lugar el producto.
• No coloque la secadora sobre el cable de alimentación.

Deshacerse del producto antiguo

Este producto cumple con la Directiva europea RAEE

(2013/19/EU). Este producto lleva un símbolo de clasifi cación para residuos de aparatos eléctricos y electrónicos (RAEE).

Este símbolo, que se encuentra sobre el producto o en la etiqueta de información, indica que no debe desechar el producto junto con otros residuos domésticos al fi nal de su vida útil. Para evitar los daños potenciales de la eliminación de residuos incontrolada en el medio ambiente y en la salud humana, mantenga este producto separado de cualquier otro tipo de residuo. Para ayudar a la reutilización sostenible de los recursos materiales, asegúrese que el producto se recicla de manera responsable. Contacte con el distribuidor o con las autoridades locales para informarse acerca de cómo y dónde puede llevar el producto para reciclar el producto de forma segura para el medio ambiente. Este producto no puede mezclarse con otros residuos comerciales para reciclar.

1. INSTRUCCIONES DE SEGURIDAD

Este apartado contiene instrucciones de seguridad que le ayudarán a protegerse contra el riesgo de sufrir lesiones personales o daños a la propiedad. No seguir estas instrucciones invalidará la garantía.

1.1. Seguridad eléctrica

• El aparato no debe alimentarse mediante un dispositivo de conmutación externo, como un temporizador. Tampoco debe conectarse a un circuito que se encienda y apague regularmente mediante una herramienta.
• No toque el enchufe de alimentación con las manos mojadas. Tire siempre del enchufe para desconectar el producto, de lo contrario correrá el riesgo de sufrir una descarga eléctrica.
• Conecte la secadora a un enchufe conectado a tierra con protección por fusible. La conexión a tierra debe ser realizada por un electricista cualificado. Nuestra empresa no se hace responsable de los daños o pérdidas resultantes del uso de la secadora sin conexión a tierra, tal y como lo exige la normativa local.
• El voltaje y la protección de fusible admitida están indicados en la etiqueta de tipo. (Para la etiqueta de tipo, véase Información general)
• Los valores de tensión y frecuencia indicados en la etiqueta de tipo deben ser iguales a los de su hogar.
• Desenchufe la secadora si no la va a usar durante un periodo de tiempo considerable y durante las tareas de instalación, mantenimiento, limpieza y reparación. De lo contrario, podría dañarse la secadora.
• El enchufe debe quedar accesible en todo momento tras la instalación.

⚠️ Un cable de alimentación/enchufe dañado puede provocar un incendio o una descarga eléctrica. Cuando está dañado, debe ser reemplazado. Esto sólo debe ser realizado por personal cualificado.

⚠️ Para prevenir el riesgo de incendio o de descarga eléctrica, no utilice alargadores, regletas ni adaptadores para conectar la secadora a la red eléctrica.

1.2. Seguridad de los niños

- Este electrodoméstico no está diseñado para que lo utilicen personas (incluido niños) con capacidades físicas, sensoriales o mentales reducidas, o que no posean experiencia o conocimientos al respecto, a no ser que estén bajo supervisión, o se las haya instruido en el uso de este electrodoméstico, por una persona responsable de su seguridad.

- Este aparato lo pueden usar niños de al menos 8 años de edad y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos siempre que hayan recibido la supervisión o instrucciones necesarias con respecto al uso seguro del aparato y comprendan los riesgos asociados. Los niños no deben jugar con el aparato. Ningún niño debe realizar la limpieza ni el mantenimiento de usuario de este aparato sin supervisión.

- No deje que haya niños desatendidos cerca de la máquina.

- Los niños podrían quedarse atrapados en el interior del aparato, lo que podría producirles la muerte.

- No deje que los niños toquen la máquina mientras esta esté funcionando. La superficie se calienta extremadamente y podría producir daños en la piel.

- Mantenga el material de embalaje fuera del alcance de los niños.

• Si se ingiere detergente o materiales de limpieza o estos entran en contacto con la piel o los ojos, podría producirse envenenamiento e irritación.
• Mantenga los materiales de limpieza fuera del alcance de los niños. Los productos eléctricos son peligrosos para los niños.
• Mantenga a los niños alejados de la máquina mientras esté funcionando.
• Para prevenir que los niños puedan interrumpir el ciclo de secado puede activar el bloqueo para niños para evitar cualquier cambio en el programa que se esté realizando.
• No permita que los niños se sienten o se suban encima o dentro del producto.

1.3. Seguridad del producto

Debido al riesgo de incendio, NUNCA deben introducirse en la secadora las siguientes prendas:

- No introduzca prendas sin lavar en la secadora.

- Las prendas que se hayan manchado con sustancias, como aceite de cocina, acetona, alcohol, petróleo, queroseno, quitamanchas, aguarrás, ceras o quitaceras, deben lavarse con agua caliente y una cantidad extra de detergente antes de secarse en la secadora.

- Trapos de limpieza y tapetes que tengan residuos de productos de limpieza inflamables, acetona, gases, petróleo, quitamanchas, aguarrás, ceras, quitaceras o químicos.

- Prendas con restos de laca, quitaesmalte y sustancias parecidas.

- Prendas qué se hayan utilizado para limpiar con productos químicos industriales (como en la limpieza química).

• Prendas que contengan partes o accesorios con algún tipo de espuma, esponja, caucho o similares al caucho, como pueden ser esponjas de espuma de látex, gorros de ducha, tejidos impermeables, ropa hecha a medida y almohadas de espuma.
• Prendas con relleno o partes dañadas (almohadas o chaquetas). La espuma que sobresale de estas prendas podría provocar un incendio durante el proceso de secado.
• Usar la secadora en entornos que contengan polvo de harina o de carbón podría causar una explosión.

⚠️ ATENCIÓN: No se debe introducir en la secadora ropa interior que tenga refuerzos metálicos. Podría dañarse la secadora si los refuerzos metálicos se desprenden o se pierden durante el secado.

INCENDIO:R290

¡Peligro de incendio y daños!

Este producto contiene gas R290 no dañino para el medio ambiente pero inflamable. Mantenga las llamas abiertas y las fuentes de fuego alejadas del producto.

1.4. Uso correcto

⚠️ ATENCIÓN: Nunca pare la secadora antes de que finalice el ciclo de secado a no ser que se saquen y extiendan rápidamente todas las prendas para que se disipe el calor.

⚠️ ATENCIÓN: Asegúrese de que ningún animal entre en la secadora. Compruebe el interior de la secadora antes de usarla.

⚠️ ATENCIÓN: Puede producirse el sobrecalentamiento de la ropa dentro de la secadora si cancela el programa o en caso de que ocurra algún fallo eléctrico durante el funcionamiento de la misma. Esta concentración de

calor puede causar combustión, así que asegúrese de activar el programa de ventilación para enfriarla o retire rápidamente la colada de la secadora para tenderla y disipar el calor.

• Utilice la secadora solo para uso doméstico y para secar tejidos en cuya etiqueta se indique que son aptos para la secadora. Se prohíbe cualquier otro uso distinto a aquel para el que ha sido concebida.
• En caso de darle un uso comercial, se invalidará la garantía.
• Este aparato está diseñado para ser usado únicamente dentro de una vivienda, y debe colocarse sobre una superficie lisa y estable.
• No se apoye ni se siente sobre la puerta de la secadora. La secadora podría volcarse.
• Para mantener una temperatura que no dañe la colada (ej. para evitar que la colada salga ardiendo), después del proceso de secado se inicia un proceso de refrigeración. El programa acaba después del mismo. Retire siempre la colada de inmediato al final del programa.

⚠️ ATENCIÓN: No utilice nunca la secadora sin el filtro de pelusas o con un filtro de pelusas dañado.

• Deben limpiarse los filtros de pelusas después de cada uso tal como se indica en Limpieza del filtro de pelusas.
• Los filtros de pelusas deben secarse después de cada limpieza con agua. Los filtros mojados pueden causar una avería durante el proceso de secado.
• No debe permitir que se acumulen pelusas alrededor de la secadora (no aplicable a aquellos aparatos para la ventilación exterior del edificio)

IMPORTANTE: No se debe reducir el espacio existente entre la secadora y el suelo con objetos como alfombras, maderas o paneles, de lo contrario no se

podrá asegurar la suficiente entrada de aire en el aparato.

- No instale la secadora en habitaciones donde exista riesgo de congelación. Las temperaturas de congelación afectan negativamente al rendimiento de la secadora. El agua condensada que se congela en la bomba y en la manguera puede causar daños.

⚠️ ATENCIÓN: No se puede instalar una lavadora encima de la secadora. Preste atención a las siguientes advertencias para colocar la secadora encima de una lavadora.

⚠️ ATENCIÓN: La secadora sólo puede colocarse en lavadoras que tengan una capacidad igual o superior.

• Para usar la secadora encima de una lavadora, se debe colocar un elemento de fijación entre ambos productos. El elemento de fijación deberá ser colocado por un proveedor de servicios autorizado.
• Cuando la secadora se coloque sobre una lavadora, el peso total de los dos productos podrá alcanzar casi los 150 kilos (cargados). Coloque los productos sobre un suelo firme con capacidad de carga.

Tabla para la correcta instalación de lavadoras y secadoras
Secadora(Profundidad)	Lavadora
	37 cm 42 cm	53 cm 56 cm	59 cm 85 cm
56 cm X X			√	√	√	√
61 cm X X X				√	√	√

(Para una información más completa, véase 7. Especificaciones técnicas) Para colocar la secadora encima de la lavadora es necesario utilizar un kit de apilamiento especial como accesorio opcional. Póngase en contacto con el servicio de atención al cliente para adquirirlo. Las instrucciones de montaje vienen con el kit de apilamiento

Declaración de conformidad de la CE

Declaramos que nuestros productos cumplen con las directivas, decisiones y normativas europeas pertinentes y con los requisitos enumerados en los estándares mencionados.

2. INSTALACIÓN

2.1. Conexión a la salida de agua (con manguera de drenaje opcional)

En los electrodomésticos con una unidad de bomba de calor, el agua se acumula en el depósito de agua durante el proceso de secado. Debe vaciar el agua acumulada en cada proceso de secado. En lugar de vaciar periódicamente el depósito de agua, también puede utilizar la manguera de drenaje de agua suministrada con el producto para vaciar directamente el agua del exterior.

2.1.1. Conexión de la manguera de desagüe

1. Refire y saque el extremo de la manguera colocada detrás de la secadora. No utilice ninguna herramienta para sacar la manguera.
2. Coloque un extremo de la manguera de desagüe, que viene con el producto, en el hueco del que haya quitado la manguera.
3. Ajuste el otro extremo de la manguera directamente a la toma de agua o al fregadero.

ATENCIÓN: Debe colocarse la manguera de forma que no se pueda desplazar. Si la manguera se sale durante la descarga de agua, su casa podría inundarse.
IMPORTANTE: La manguera de desagüe debe tener una longitud máxima de 80 cm.
IMPORTANTE: La manguera de desagüe entre la toma de agua y el producto no debe estar torcida, doblada ni aplastada.

2.2. Regulación de las patas

• Para que la secadora funcione con el menor ruido y vibración posibles, debe quedar estable y equilibrada sobre sus patas. Ajuste las patas para asegurar que el producto está equilibrado.
• Gire las patas hacia derecha e izquierda hasta que la secadora esté nivelada y estable.

IMPORTANTE: No quite nunca las patas ajustables.

2.3. Conexión eléctrica

ATENCIÓN: Existe riesgo de incendio y de descarga eléctrica.

• La corriente de la secadora está establecida en 220-240 V y 50 Hz.
• El cable de alimentación de la secadora está equipado con un enchufe especial. Este enchufe debe conectarse a una toma de tierra protegida con un fusible de 16 amperios, según se indica en la etiqueta de tipo. La capacidad de corriente de la línea eléctrica donde se conecte la toma debe ser también de 16 amperios. Consulte con un electricista cualificado si no tiene dicha toma o fusible.
• Nuestra empresa no se hace responsable de los daños causados de su uso sin toma de tierra.

IMPORTANTE: Usar su máquina a valores de baja tensión acorta la vida útil de la misma y reduce su rendimiento.

2.4. Instalación bajo una encimera

• Deje al menos 3 cm de espacio entre los paneles laterales y trasero del producto y sobre el mismo en caso de que coloque el aparato bajo una encimera.
• En caso de ser necesario el montaje / desmontaje de la instalación bajo una encimera, éste deberá ser realizado por un servicio autorizado.

3. INFORMACIÓN GENERAL

1. Bandeja superior
2. Panel de control
3. Puerta de carga
4. Zócalo
5. Ranura de apertura del zócalo
6. Rejillas de ventilación
7. Patas ajustables
8. Cubierta del zócalo
9. Placa de características
10. Filtro de pelusas
11. Cubierta del cajón

4. PREPARACIÓN DE LAS PRENDAS

4.1. Clasificación de las prendas para secar

Siga las instrucciones de secado de las etiquetas de la ropa. Introduzca únicamente prendas que tengan el símbolo que indique que “pueden ser secadas en la secadora”.

- No ponga en funcionamiento el producto con una cantidad de carga o un tipo de prenda distintos a aquellos que se indican en el apartado 4.3. Capacidad de carga.

Apto para secar en secadora	No necesita planchado	Secado delicado	No apto para secar en secadora
Sin secado	No lavar en seco	A cualquier temperatura	A temperatura alta
A temperatura media A temperatura baja Sin calor Tender para secar
Extender para secar	Colgar mojado para secar	Extender a la sombra para secar	Apto para limpieza en seco

No secar tejidos finos, multicapa o gruesos juntos, ya que no tardan lo mismo en secarse. Por esta razón, seque juntas prendas que tengan la misma estructura y el mismo tipo de tejido. De este modo podrá obtener un secado uniforme. Si cree que la colada aún está mojada, puede seleccionar un programa de tiempo para secado adicional.

IMPORTANTE: Los tejidos delicados, bordados, de lana o seda, las prendas de tejidos delicados y caros, las prendas herméticas y las cortinas de tul no son aptos para ser secados en la secadora.

4.2. Preparación de las prendas para secar

Riesgo de incendio y explosión

Retire todos los objetos de los bolsillos: mecheros, cerillas, etc.

ATENCIÓN: Podrían dañarse el tambor a secadora y los tejidos.

• Las prendas se podrían enrollar durante el proceso de lavado. Sepárelas antes de introducirlas en la secadora.
• Retire todos los objetos de los bolsillos de las prendas y tenga en cuenta lo siguiente:
• Anude los cinturones, los cordones de los delantales, etc. o utilice una bolsa de lavado.
• Cierre las cremalleras, las hebillas y los cierres y abroche los botones de las fundas.
• Para obtener un mejor secado, clasifique las prendas según el tejido y el programa de secado.
• Quite los broches y las partes metálicas de las prendas.
• Los productos tejidos como las camisetas o las prendas de punto encojen normalmente en el primer secado. Seleccione un programa que las proteja.
• No seque los sintéticos más de la cuenta. Esto provocará arrugas.
• Al lavar la colada que posteriormente se vaya a secar, ajuste la cantidad de suavizante según la información del fabricante de la lavadora.

4.3. Capacidad de carga

Siga las instrucciones en "Tabla de selección de programas y de consumos". (Véase:

5.2 Tabla de selección de programas y de consumos). No cargue el producto con más cantidad de prendas de los valores de capacidad comprendidos en la tabla.

IMPORTANTE: No se recomienda

cargar la secadora con más ropa que la que se muestra en la ilustración. En caso de sobrecargar la secadora, se reduce su función de secado y tanto la secadora como las prendas podrían resultar dañadas.

Colada Peso de carga en seco (gr)
Sábanas (dobles) 725
Almohadas 240
Toalla de baños 700
Toallas de mano 225
Camisas 190
Camisas de algodón 200
Vaqueros 650
Pantalones con tejido gabardina	400
Camisetas 120

5. USO DE LA SECADORA

5.1. Panel de mando

1. Selector de Programa
2. Indicador electrónico y funciones adicionales

5.1.1. Selector de Programa

Utilice el selector de programa para seleccionar el programa de secado deseado

5.1.2. Indicador electrónico y funciones adicionales

Símbolos de la pantalla:

Indicador de advertencia del depósito de agua
Indicador de advertencia de limpieza del filtro de pelusas
Indicador de advertencia de limpieza del intercambiador de calor

Indicador de las etapas de secado:

Secado
Refrigeración
Fin

- Los indicadores electrónicos muestran el progreso de los programas en funcionamiento. Al comienzo de los pasos de cada programa se enciende el correspondiente indicador LED y se apaga una vez que se ha completado.

5.2. Tabla de selección de programas y de consumos

Pulse el botón de Inicio/Pausa para iniciar el programa. El LED de Inicio/Pausa indica que el programa ha comenzado y se encenderá el LED que indica el secado.

Programa Carga (kg)		Velocidad de centrifugado de la lavadora	Cantidad aproximada de humedad restante	Duración (minutos)
Algodón extra seco 9 1000	60% 215
Algodón Seco Armario 9 1000	60% 208
Algodón Con Plancha 9 1000	60% 154
Sintéticos En Seco Armario	4.5 800 40%	78
Sintéticos Con Plancha 4.5	800 40% 66
Delicado 2 600 50% 55
Programa De Tiempo	4	1000	60%	112
Cuidado del bebé	3 1000 60%	78
Edredón	4 800 60%	120
60 min	-	-	-	60
40 min	-	-	-	40
20 min	-	-	-	20
Refrescar	-	-	-	10
Exprés 45'	2 1200 50%	45
Camisetas 30' min	0.5	1200 50% 30

Valores de consumo energético
Programa Carga (kg)		Velocidad de centrífugado de la lavadora	Cantidad aproximada de humedad restante	Valores de consumo energético (kWh)
Algodón seco armario 9	1000	60%	2.12
Algodón seco plancha	9	1000	60%	1.62
Sintéticos seco armario	4.5	800	40%	0,97
Consumo de potencia en “modo apagado” P_o (W)				0,5
Consumo de potencia en “modo encendido” P_L (W)				1,0

El programa Algodón seco armario es el programa de secado estándar y se utiliza a plena o media carga. Es al que se refiere la información contenida en las etiquetas de las prendas y artículos. Este programa es el más eficiente para secar las prendas húmedas de algodón normales.

*Programa estándar de clasificación energética (EN 61121:2013)

Todos los valores de la tabla se han fijado de acuerdo con la norma EN 61121:2013 Los valores de consumo podrán variar de los valores de la tabla dependiendo del tipo de tejido, la velocidad de centrifugado, las condiciones ambientales y los valores de corriente.

5.2.1. Funciones adicionales

A continuación se presenta la tabla que resume las opciones que se pueden seleccionar en los programas.

Opción Descripción
Nivel de secado	El nivel de humedad que se obtiene después del secado se puede incrementar hasta 3 niveles. De esta forma se puede seleccionar el nivel de secado necesario. Niveles que se pueden seleccionar distintos al de la configuración estándar: 1, 2, 3. Después de seleccionar el nivel de secado, se encenderá el indicador LED correspondiente al mismo.
Secado delicado Los te	idos delicados se secan en más tiempo y a una temperatura menor
Inicio diferido	Puede retrasar la hora de inicio del programa seleccionando la opción de 1 hora a 23 horas. Puede activar el inicio diferido deseado pulsando el botón Inicio/ Pausa. Una vez finalizado el tiempo, el programa seleccionado se iniciará automáticamente. Durante el inicio diferido se pueden activar/desactivar opciones compatibles con el programa. Una pulsación prolongada del botón de inicio diferido cambia el tiempo de inicio de forma continua.
Cancelación del ciclo de indicación acústica	Al finalizar el programa, la secadora emite una advertencia sonora. Mantenga pulsado el botón de opción de “Secado delicado” durante 3 segundos para cancelar este sonido. Cuando pulsa este botón, oirá una advertencia acústica que indica que la opción ha sido cancelada, y el producto no emitirá la advertencia acústica cuando se complete el programa.
Tiempo de secado	Cuando el mando está posicionado en el programa de tiempo, la opción se puede seleccionar presionando el botón de tiempo de secado erase y el programa se inicia presionando el botón de inicio/pausa. La pulsación prolongada del botón de tiempo de secado cambia el tiempo de forma continua.
Bloqueo para niños	Existe una opción de bloqueo para niños para evitar que se puedan realizar cambios en el transcurso del programa pulsando los botones durante la duración del mismo. Para activar el bloqueo para niños, mantenga pulsados al mismo tiempo los botones del “Inicio diferido” y del “Inicio diferido” durante 3 segundos. Cuando se activa el bloqueo para niños se desactivan todos los botones. El bloqueo para niños se desactiva automáticamente al final del programa. Cuando activa/desactiva el bloqueo para niños parpadean los indicadoresLED de las opciones “Delicado” y “Inicio diferido” y se oye una advertencia acústica. Advertencia: cuando el producto esté en funcionamiento o esté activado el bloqueo para niños, si gira el selector de programa oirá una advertencia acústica. Incluso si selecciona otro programa, seguirá funcionando el programa anterior. Para seleccionar el nuevo programa, es necesario desactivar el bloqueo para niños y después girar el seleccionador de programa a la posición “Apagado”. Entonces, podrá seleccionar e iniciar el programa deseado.

5.2.2. Inicio del programa

El LED de inicio/pausa parpadeará durante la selección del programa. Pulse la tecla Inicio/Pausa para iniciar el programa. El LED de inicio/pausa indica que el programa ha comenzado y el LED de secado se enciende.

Programa Descripción
Algodón extra seco	Este programa seca tejidos gruesos y multicapa, como toallas de ducha, sábanas, almohadas y albornoces, a alta temperatura para que pueda colocarlos en un armario.
Algodón Seco Armario	Este programa seca pijamas, ropa interior, manteles de algodón, etc., para que pueda colocarlos en un armario.
Algodón Con Plancha	Este programa seca prendas de algodón y las prepara para el planchado. La colada retirada de la máquina saldrá húmeda.
Sintéticos En Seco Armario	Este programa seca prendas sintéticas como camisas, camisetas y blusas, a menor temperatura que los programas para algodón, para que pueda colocarlas en un armario.
Sintéticos Con Plancha	Este programa seca prendas sintéticas como camisas, camisetas y blusas, a menor temperatura que los programas para algodón, y las prepara para el planchado. La colada retirada de la máquina saldrá húmeda.
Delicado	Este programa seca prendas finas como camisas, blusas y prendas de seda, a baja temperatura y las deja listas para vestir.
Tiempo de secado	Para alcanzar el nivel de secado deseado a baja temperatura, puede utilizar los programas de tiempo de 20 min. a 200 min. Independientemente del nivel de secado, el programa se detiene en el momento deseado.
Cuidado del bebé	Este programa seca la ropa delicada de los bebés a baja temperatura para que estén listos para usar.
Edredón Este programa se utiliza para secar edredones.
Ropa de deporte	El programa para ropa de deporte se utiliza para coladas de prendas deportivas como pantalones cortos, camisetas, etc. a baja temperatura.
Mezcla	Este programa seca prendas mixtas de algodón-sintético que no se decoloran para que estén listas para usar.
Refrescar la lana	El refresco de lana ayuda a los tejidos de lana a eliminar el exceso de agua después del lavado mediante la aplicación de baja temperatura y movimientos suaves del tambor.
Refrescar	Este programa proporciona ventilación durante 10 minutos sin aplicar calor para ayudar a refrescar las prendas.
Express 45'	2 kg de camisas de algodão que rodaram a alta velocidad na máquina de lavar secam em 45 minutos.
Camisas 30' 2 a 3 camisas ficam	prontas a passar a ferro em 30 minutos.

IMPORTANTE: No abra la puerta de carga durante el funcionamiento del programa. Si tiene que abrir la puerta, no la mantenga abierta mucho tiempo.

5.2.3. Indicadores de progreso del programa

Duración del programa

Si abre la puerta mientras el programa está en marcha, el producto pasará al modo de espera. Una vez cerrada la puerta, pulse la tecla Inicio/Pausa para reanudar el programa.

No abra la puerta de carga cuando el programa esté en marcha. Si tiene que abrir la puerta, no la mantenga abierta durante mucho tiempo.

Fin del programa

Una vez finalizado el programa, se encenderán los LEDs de advertencia de Inicio/Pausa, nivel del depósito de agua, limpieza del filtro y limpieza del condensador. Además, al final del programa se emitirá un aviso acústico. Puede quitar la ropa sucia para que la secadora esté lista para una nueva carga.

IMPORTANTE: Limpie el filtro de pelusas después de cada programa. Vacíe el depósito de agua después de cada programa.

IMPORTANTE: Si no retira la ropa una vez finalizado el programa, se activará automáticamente la fase antiarrugas de 1 hora. Este programa hace girar el tambor a intervalos regulares para evitar arrugas.

5.3. Información sobre la luz del tambor

• Este producto incluye la luz LED del tambor. La luz funciona automáticamente al abrir la puerta. Y se cierra automáticamente después de un tiempo.
• No es una opción ajustable para que el usuario la abra o la cierre.
• Por favor, no intente reemplazar o modificar la luz LED.

PROGRAMAS	OPCIONES
	Inicio diferido	Cancelación de la advertencia sonora	Bloqueo para niños	Delicado	Nivel de secado	Antiarrugas
Algodón extra seco	√	√	√	√	√	√
Algodón Seco Armario	√	√	√	√	√	√
Algodón Con Plancha	√	√	√	√	√	√
Sintéticos En Seco Armario	√	√	√	√	√	√
Sintéticos Con Plancha	√	√	√	√	√	√
Delicado	√	√	√	√(default)	X	√
Programa De Tiempo	√	√	√	√	√	√
Cuidado del bebé	√	√	√	√	√	√
Edredón	√	√	√	√	√	√
Ropa de deporte	√	√	√	XX		√
Mezcla XX	√	√	√			√
Refrescar la lana	√	√	√	XX		√
Refrescar XX	√	√	√			√
Exprés 45'XX	√	√	√			√
Camisetas 30 min	√	√	√	XX		√
X No seleccionable
√	Seleccionable

ATENCIÓN: Las opciones "Delicado" y "Nivel de secado" no se pueden seleccionar al mo tiempo en ninguno de los programas.

6. LIMPIEZA Y MANTENIMIENTO

IMPORTANTE: No utilice productos químicos industriales para limpiar la secadora. No utilice una secadora que haya sido limpiada con productos químicos industriales.

6.1. Limpieza del fi Itro de pelusas

IMPORTANTE: NO OLVIDE LIMPIAR LOS FILTROS DE PELUSA DESPUÉS DE CADA USO.

Para limpiar los fi ltros de pelusas:

1. Abra la puerta de carga.
2. Tire hacia arriba de los fi ltros de pelusa para quitarlo.
3. Abra el fi ltro exterior
4. Limpie el fi ltro exterior con las manos o con un paño suave.

5. Abra el fi ltro interior

6. Limpie el fi Itro interior con las manos o con un paño suave.

7. Cierre los fi ltros y coloque los ganchos
8. Coloque el fi ltro interior dentro del fi ltro exterior
9. Vuelva a colocar el fi Itro de pelusa

Después de haber usado la secadora durante un cierto período de tiempo, si encuentra una capa que pueda causar obstrucción en la superfi cie del fi Itro, lave el fi Itro con agua tibia para limpiar la capa. Seque bien el fi Itro antes de volver a instalarlo.

6.2. Vaciado del depósito de agua

1. Tire de la tapa del cajón y extraiga con cuidado el depósito.

2. Vacíe el agua en el depósito.

3. Si hay pelusa acumulada en la tapa de descarga del depósito, límpielo con agua.
4. Vuelva a colocar el depósito de agua.

IMPORTANTE: No retire nunca el depósito de agua cuando el programa esté en marcha. El agua condensada en el depósito de agua no es apta para el consumo humano.

IMPORTANTE: NO OLVIDE VACIAR EL DEPÓSITO DESPUÉS DE CADA USO.

6.3. Limpieza del intercambiador de calor

IMPORTANTE: Limpie el intercambiador de calor cuando vea la advertencia "Limpieza del intercambiador de calor".
IMPORTANTE: INCLUSO SI EL "LED DE ADVERTENCIA DE LIMPIEZA DEL INTERCAMBIADOR DE CALOR" NO ESTÁ ENCENDIDO: LIMPIAR EL INTERCAMBIADOR DE CALOR DESPUÉS DE CADA 30 PROCESOS DE SECADO O UNA VEZ AL MES.

Si el proceso de secado ha terminado, abra la puerta de carga y espere a que se enfríe.

1. Abra la cubierta de la placa de protección como se muestra.
2. Desbloquee la tapa del intercambiador girando en la dirección indicada con fl echas.
3. Retire la tapa del intercambiador como se muestra.
4. Limpie la superfi cie frontal del intercambiador como se muestra.
5. Monte la tapa del intercambiador como se muestra.
6. Bloquee la tapa del intercambiador girando en la dirección indicada con fl echas.
7. Cierre la cubierta de la placa de protección como se muestra a continuación.

ADVERTENCIA: NO LIMPIAR CON LAS MANOS DESNUDAS YA QUE LAS ALERONES DEL INTERCAMBIADOR ESTÁN AFILADOS. PODRÍAN DAÑARTE LAS MANOS

6.4. Limpieza del sensor de humedad

En el interior de la máquina hay sensores de humedad que detectan si la colada está seca o no.

Para limpiar los sensores:

1. Abra la puerta de carga de la secadora.
2. Si la secadora sigue caliente debido al proceso de secado, espere a que se enfríe.
3. Con un paño suave empapado en vinagre, limpie las superfi cies metálicas del sensor y séquelas.

IMPORTANTE: LIMPIE LAS SUPERFICIES METÁLICAS DEL SENSOR 4 VECES AL AÑO.

IMPORTANTE: No utilice herramientas metálicas para limpiar las superficies metálicas del sensor.

⚠ ADVERTENCIA: Debido al riesgo de incendio o explosión, no utilice soluciones, productos de limpieza o productos similares para la limpieza de los sensores.

6.5. Limpieza de la superficie interior de la puerta de carga

! IMPORTANTE: NO OLVIDE LIMPIAR LA SUPERFICIE INTERIOR DE LA PUERTA DE CARGA DESPUÉS DE CADA SECADO.

Abra la puerta de carga de la secadora y limpie toda las superficies interiores y las juntas con un trapo suave y seco.

7. ESPECIFICACIONES TÉCNICAS

Marca ORIMA
Nombre de modelo ORBC 92
Altura Min: 845 mm / Max: 855 mm*
Ancho 596 mm
Profundidad 609 mm
Capacidad (máx.) 9 kg**
Peso neto (con puerta de plástico) 46,8 kg
Peso neto (con puerta de cristal) 48,8 kg
Voltaje	220-240 V
Potencia	1000 W

*Altura mín.: Altura con los pies ajustables no utilizados. Altura máx.: Altura con los pies ajustables extendidos al máximo.

**Peso de la ropa seca antes del lavado.

IMPORTANTE: Para mejorar la calidad del secador, las especificaciones técnicas están sujetas a cambios sin previo aviso.

IMPORTANTE: Los valores declarados se han obtenido en un entorno de laboratorio de acuerdo con las normas pertinentes. Estos valores pueden variar dependiendo de las condiciones ambientales y del uso de la secadora.

ATENCIÓN:

1. Por razones de seguridad, la legislación obliga a un local de al menos 1 m³ por cada 8 g de refrigerante para estos equipos. Para 150 g de propano, el tamaño mínimo permitido de la sala sería de 18,75 m³.

2. Refrigerante: riesgo de incendio/riesgo de envenenamiento/riesgo de daños materiales y daños al aparato. El aparato contiene refrigerante que, aunque es respetuoso con el medio ambiente, es inflamable R290. Si no lo desecha correctamente, puede provocar un incendio o una intoxicación. Deseche el aparato correctamente y no dañe las tuberías del circuito de refrigeración.

3. Tipo de refrigerante : R290

4. Cantidad de gas : 150 g

5. ODP (potencial de agotamiento de la capa de ozono) : 0
   • GWP (potencial de calentamiento global) : 3

6. Peligro de explosión o incendio. Retire los encendedores y fósforos de los bolsillos.

7. No coloque la secadora cerca de fuegos abiertos y fuentes de ignición.

8. SOLUCIÓN DE PROBLEMAS

Su secadora está equipada con sistemas que verifican constantemente el buen funcionamiento de la misma durante el proceso de secado y le advierte en caso de que algo no esté funcionando bien.

⚠️ ADVERTENCIA: Si el problema persiste, incluso si usted ha seguido todos los pasos de este apartado, póngase en contacto con el distribuidor o con un proveedor de servicios autorizado. Nunca trate de reparar el producto si no funciona.

PROBLEMA MOTIVO SOLUCIÓN
El proceso de secado tarda mucho tiempo.	La superficie del filtro de pelusas está obstruida.	Lave el filtro con agua templada.
	El intercambiador de calor podría estar obstruido	Limpie el intercambiador.
	Las rejillas de ventilación de la parte delantera de la máquina están cerradas.	Abra las puertas/ventanas para evitar que la temperatura de la habitación suba demasiado.
	Hay una capa de cal sobre el sensor de humedad.	Limpie el sensor de humedad.
	La secadora tiene sobrecarga de ropa.	No cargue la máquina en exceso.
	La colada no está bien centrifugada.	Seleccione una velocidad de centrifugado más alta en su lavadora.
La ropa sale húmeda al final del proceso de secado.	⚠ Las prendas que salen calientes de la secadora al final del proceso de secado generalmente parecen más húmedas.
	El programa elegido no es el correcto para el tipo de prenda.	Compruebe las etiquetas de instrucciones de lavado de las prendas, seleccione el programa apropiado para el tipo de prenda y, además, use un programa de tiempo.
	La superficie del filtro de pelusas está obstruida.	Lave el filtro con agua templada.
	El intercambiador de calor podría estar obstruido	Limpie el intercambiador.
	La secadora tiene sobrecarga de ropa.	No cargue la máquina en exceso.
	La colada no está bien centrifugada.	Seleccione una velocidad de centrifugado más alta en su lavadora.
No se puede abrir la secadora o no se puede iniciar el programa. La secadora no se activa cuando se ajusta.	La secadora está desenchufada. Asegúrese de que está enchufada.
	Está abierta la puerta de carga.	Asegúrese de que la puerta de carga está bien cerrada.
	No puede seleccionar ningún programa o pulsar el botón de Inicio/Pausa.	Asegúrese de que ha seleccionado el programa y que la secadora no está en modo de espera (pausa).
	Está activado el bloqueo para niños.	Desactive el bloqueo para niños.
El programa se ha interrumpido sin motivo aparente.	La puerta de carga no está bien cerrada.	Asegúrese de que la puerta de carga está bien cerrada.
	Se ha producido un fallo en la corriente eléctrica.	Pulse el botón de Inicio/Pausa para iniciar el programa.
	El depósito de agua está lleno. Vacíe	el depósito de agua.
La ropa se ha encogido, apelmazado o deteriorado.	El programa elegido no es el correcto para el tipo de prenda.	Compruebe las etiquetas de instrucciones de lavado de las prendas y seleccione el programa apropiado para el tipo de prenda.
Sale agua por la puerta de carga.	Puede haber pelusas acumuladas en las superficies interiores de la puerta de carga y en las superficies de las juntas de la puerta de carga.	Limpie las superficies interiores de la puerta de carga y las superficies de las juntas de la puerta de carga.
La puerta de carga se abre sola.	La puerta de carga no está bien cerrada.	Empuje la puerta de carga hasta oír el sonido de cierre.
Parpadea o se enciende el símbolo de advertencia del depósito de agua.	El depósito de agua está lleno. Vacíe	el depósito de agua.
	La manguera de desagüe está torcida.	Si el producto está conectado directamente a la toma de agua, compruebe la manguera de desagüe.
Está parpadeando el símbolo de advertencia de limpieza de filtro.	Está sucio el filtro de pelusas. Limpie	el filtro.
	El cajón del filtro está obstruido de pelusas.	Limpie el cajón del filtro.
	Hay una capa que produce obstrucción en la superficie del filtro de pelusas.	Lave el filtro con agua templada.
El símbolo de advertencia de limpieza del intercambiador de calor está encendido.	El intercambiador de calor podría estar sucio.	Limpie el intercambiador de calor.

9. AVÍSOS AUTOMÁTICOS DE ERROR Y QUÉ HACER

Su secadora está equipada con un sistema de detección de fallos incorporado, indicado por una combinación de luces de funcionamiento intermitentes. A continuación se muestran los códigos de fallo más comunes.

Código de error Solución
E03 /	Si el problema no se soluciona, póngase en contacto con el servicio técnico autorizado más cercano.
E04	Contacte con la empresa de servicio autorizada más cercana.
E05	Contacte con la empresa de servicio autorizada más cercana.
E06	Contacte con la empresa de servicio autorizada más cercana.
E08	Puede haber fluctuación de tensión en la red. Espere hasta que el voltaje sea el apropiado para el rango de funcionamiento.

10. PROTECCIÓN MEDIOAMBIENTAL E INFORMACIÓN DE EMBALAJE

10.1. Información de embalaje

El embalaje de este producto está hecho con material reciclado. No deseche el embalaje junto con desechos domésticos o de otro tipo. En lugar de eso, llévelo al punto de recogida establecido por las autoridades locales.

11. DESCRIPCIÓN DE LA ETIQUETA ENERGÉTICA Y AHORRO DE ENERGÍA

11.1. Etiquetado energético

1. Marca
2. Modelo
3. Clase energética
4. Consumo de energía anual
5. Ruido durante el secado
6. Capacidad de ropa seca
7. Tiempo del ciclo Algodón seco armario
8. Efi ciencia de condensación
9. Tecnología de la máquina

11.2. Eficiencia energética

• Debe usar la secadora a plena capacidad, pero asegúrese de no sobrecargarla.
• Lave las prendas a la mayor velocidad de centrifugado posible. Esto reducirá el tiempo de secado y el consumo de energía.
• Asegúrese de secar juntas el mismo tipo de prendas.
• Siga las recomendaciones del manual de usuario para seleccionar el programa.
• Para la circulación de aire, deje una distancia adecuada entre las paredes laterales y trasera de la secadora. No cubra las rejillas de la parte delantera de la máquina.
• A menos que sea necesario, no abra la puerta de la máquina durante el secado. Si tiene que abrirla, no la mantenga abierta mucho tiempo.
• No añada nuevas prendas (mojadas) durante el proceso de secado.
• Las fibras y las pelusas que se desprenden de la colada durante el proceso de secado van a parar a los "filtros de pelusas". Asegúrese de que los filtros están limpios antes y después de cada uso.
• En los modelos con bomba de calor, asegúrese de que el intercambiador de calor se limpie al menos una vez al mes o después de cada 30 usos.
• Durante el proceso de secado, el lugar donde esté instalada la secadora tiene que estar bien ventilado.

FICHA DE PRODUCTO
Cumple con la normativa delegada de la Comisión (EU) No 392/2012
Nombre del proveedor o marca ORIMA
Nombre de modelo ORBC 92
Capacidad máxima (kg) 9
Tipo de secadora Bomba de calor
Clase de eficiencia energética (1)	A++
Consumo energético anual (kWh) (2)	259
Automático o no automático Automático
Consumo de energía del programa estándar de algodón a plena carga (kWh) 2.12
Consumo de energía del programa estándar de algodón a media carga (kWh) 1.19
Consumo de potencia del modo apagado del programa estándar de algodón a plena carga P_o (W)	0.5
Consumo de potencia del modo encendido del programa estándar de algodón a plena carga P_L (W)	1
Duración del modo encendido (min.) n/a
Programa estándar de algodón (3)
Tiempo del programa estándar de algodón a plena carga, T_secado (min.) 208
Tiempo del programa estándar de algodón a media carga, T_secado1/2 (min.) 116
Tiempo estimado del programa estándar de algodón a plena y media carga ( T_t ) 155
Clase de eficiencia de condensación (4)	B
Eficiencia de condensación media del programa estándar de algodón a plena carga C_secado	81%
Eficiencia de condensación media del programa estándar de algodón a media carga C_secado1/2	81%
Eficiencia de condensación estimada del programa estándar de algodón a plena y media carga C_t	81%
Nivel de potencia acústica del programa estándar de algodón a plena carga (5)	65
Integrado No

(1) Escala de A+++ (el más eficiente) a D (el menos eficiente)
(2) Consumo energético basado en 160 ciclos de secado con el programa estándar para algodón a plena o media carga, y los modos de bajo consumo. El consumo de energía real por ciclo dependerá de cómo se use el aparato.
(3) El programa “Algodón seco armario” usado a plena o media carga es el programa de secado estándar al que se refiere la información de las etiquetas de las prendas. Este programa es apto para el secado de prendas de algodón mojadas normales y el programa más eficiente en términos de consumo energético para algodón
(4) Escala de G (el menos eficiente) a A (el más eficiente)
(5) Valor medio ponderado - L wA expresado en dB(A) re 1 pW

52287583-190729-00
