MANUAL DE USUARIO HER-430 Steren

Medidor de distancia láser

HERRAMIENTAS

V0.1 0815vManual de instrucciones

STEREN

Medidor de distancia láser

HER-430

Gracias por la compra de este producto Steren.

Este manual contiene todas las indicaciones necesarias para manejar su nuevo Medidor de distancia láser.

Por favor, revíselo completamente para estar seguro de cómo utilizar apropiadamente el producto.

Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio web:

www.steren.com

IMPORTANTE

Para evitar daños en los ojos y lesiones, no mire directamente al láser. No apunte el rayo láser directamente a personas ni animales o indirectamente a superfi cies refl ectantes.

• No intente usar gafas obscuras como protección, ya que no protegen de la radiación láser.
• No deje que los niños manipulen el medidor láser sin supervisión de un adulto; podrían deslumbrarse a sí mismos o a otras personas.
• No utilice el aparato en un entorno en el que se encuentren combustibles líquidos, gases o materiales en polvo, ya que puede producir chispas y provocar fuego.

STEREN

Características

Moderniza tu equipo y sistemas de medición y realiza trabajos más profesionales, con este medidor de distancia láser obtendrás lecturas más precisas optimizando tiempo y esfuerzo.

Realiza planos de una manera más rápida o utilizalo en construcciones, remodelaciones o instalaciones de cualquier tipo, puedes tomar medidas de longitud lineal e incluso realizar cálculo de área o volumen. Puedes escoger las unidades de medida que más te convenga entre pies, pulgadas o metros.

Tiene pantalla LCD que se ilumina para facilitar la lectura, sus botones tienen acabado suave al tacto y la carcasa está fabricada en plástico resistente al impacto, además puedes llevarlo contigo de una manera segura y practica gracias a su estuche que puedes colgar en tu cinturón.

Mediciones de 0,5 m a 50 m Cálculo de área o volumen Medición Indirecta e Indirecta doble

Unidades de medida en metros, pulgadas y pies Memoria de registros

Partes

1. Encender / medir

2. Adición +

3. Área / volumen

4. Cambiar punto de referencia

5. Almacenamiento

6. Luz de fondo / cambiar unidad

7. Sustracción

8. Medición indirecta (teorema de Pitágoras)

9. Apagar / borrar

STEREN

1. Pantalla
2. Lente
3. Láser
4. Compartimento para baterías
5. Correa
6. Funda

Íconos de la pantalla

*	Láser encendido
	Punto de referencia
	Indicador de batería
	Indicador de área volumen
	Indicador de almacenamiento
max	Valor Mín/Máx
* (Ver fi g. 1)	taria de visualización
m^a	Unidad
** (Ver fi g. 1)	de visualización

STEREN

Fig. 1

* Área suplementaria de visualización
** Área primaria de visualización

Principio de funcionamiento

La distancia se determina a lo largo de un rayo láser de medición emitido hasta que choca en una superfi cie refl ectante.

Gracias al punto láser de medición se identifi ca perfectamente el objetivo de medición. El alcance depende de la refl actividad y de la calidad de la superfi cie del objetivo de medición.

Medición en superfi cie rugosa

En mediciones sobre una superfi cie rugosa se mide un valor medio, que arroja un valor superior para el centro del rayo láser que para el área periférica.

En caso de que se apunte oblicuamente hacia estas superfi cies, en determinadas circunstancias la herramienta podría recibir insufi ciente energía lumínica o, si se apunta en ángulo recto, demasiada energía lumínica.

STEREN

Medición en superfi cies húmedas o brillantes

Siempre que el medidor láser pueda apuntar sobre la superfi cie, podrá medirse una distancia fi able hasta el objetivo.

Cuando se trata de superfi cies muy refl ectantes debe contarse con un alcance reducido o con mediciones hasta la refl exión de la luz.

Medición en superficies transparentes

La luz penetra en estos materiales, por lo que pueden producirse errores de medición. También pueden darse errores de medición si se realizan mediciones a través del cristal o en caso de que se encuentren objetos en las líneas del objetivo. Pueden medirse distancias en materiales que dejan pasar la luz tales como líquidos, poliestireno, gomaespuma, etc.

Antes de comenzar Colocar o reemplazar las baterías

Cambie siempre el juego de baterías completo. Nunca mezcle baterías nuevas con usadas.

1. Con ayuda de un desarmador, quite la tapa del compartimento.
2. Inserte 2 baterías "AAA" tomando en cuenta su polaridad.
3. Ponga la tapa nuevamente y atorníllela.

Puede utilizar baterías recargables.

1. Para encender el equipo, presione ON MEAS durante algunos segundos.
2. Para apagarlo mantenga presionado CLR OFF

En el equipo se apagará automáticamente después de algunos minutos de inactividad.

Borrar datos

Presione CLR OFF para borrar la última medición o para limpiar la pantalla. En las funciones de medición de área, volumen o indirecta puede cancelar las últimas mediciones, una por una, presionando este botón.

Luz de fondo

Presione UNIT para encender o apagar la luz de fondo de la pantalla.

Cambiar unidad

Mantenga presionado UNIT cada vez que desee cambiar la unidad de medición: metros (m), pulgadas (in) o pies (ft).

	Distancia Área	Volumen
1 0.000 m	0.000 m 0.000 m	2	3
2 0.000 in
3 0.000 ft	0.000 ft 0.000 ft	2	3

Punto de referencia

Es el punto donde comienza la medición; puede elegirlo entre el borde superior o el inferior del equipo. De forma predefi nida, el punto de referencia es el borde inferior, si desea cambiarlo, presione

STEREN

Función básica

Medición simple (distancia)

1. Coloque el equipo en el lugar desde donde desea empezar a medir; enciéndalo y compruebe que el punto de referencia sea el que usted necesita.

1. Apunte el láser hacia el objetivo hasta donde desea medir y presione MEAS . El resultado de la medición aparecerá en el área primaria de visualización de la pantalla.

Funciones especiales

Mediciones consecutivas automáticas (Max/Min)

1. Con el equipo en modo de medición simple, mantenga presionado UNOS MEAS unos segundos para entrar al modo de Mediciones consecutivas, en pantalla aparece Max/Min.
2. Presione MEAS para comenzar las mediciones. Automáticamente se tomarán medidas consecutivamente y los valores se mostrarán en la parte superior de la pantalla. La última medición simple aparecerá en el área de visualización primaria de la pantalla.
3. Presione MEAS para detener las mediciones automáticas y presiónelo nuevamente si desea regresar al modo de medición simple.

Nota: El equipo hace hasta 20 mediciones consecutivas.

Adición y sustracción

Suma

1. Realice una medición simple.
2. Presione + . Aparecerá el símbolo [+]
3. Presione EN MEAS para tomar una segunda medición. En el área primaria de visualización se mostrará la suma de las dos cantidades.
4. Para borrar una cantidad, oprima

Nota: Si desea realizar una sustracción, siga las mismas instrucciones utilizando el botón

Área

Para medir el área solo tiene que realizar dos mediciones. Defi na cuál será el largo y ancho del espacio a medir. Después, siga los siguientes pasos:

1. Presione . En la pantalla aparecerá el icono
2. Presione ON MEAS para medir el largo
3. Presione 🔥 nuevamente, para medir el otro costado (ancho)

Automáticamente obtendrá la medida del área, basada en estas 2 mediciones.

Para medir el volumen son necesarias tres mediciones. Defi na cuál será el largo, ancho y alto del espacio a medir. Después, siga los siguientes pasos:

1. Presione dos veces. Aparecerá en la pantalla el icono
2. Presione el botón ON MEAS para medir el primer costado (longitud)
3. Presione el botón ON MEAS para medir el segundo costado (anchura)
4. Presione el botón para medir el tercer costado (altura)

El medidor calculará de forma automática el volumen, con base en estas 3 mediciones.

Medición indirecta (teorema de Pitágoras)

Este medidor es capaz de calcular distancias basadas en el teorema de Pitágoras. Esta función es ideal para medir algunas zonas difíciles o inaccesibles.

Los resultados obtenidos solamente son correctos si se mantienen exactamente los ángulos rectos precisados en las respectivas mediciones.

Existen 3 métodos para medir utilizando esta función; puede cambiarlos presionando el botón

STEREN

Primer método

1. Presione . En la pantalla aparecerá el icono
2. Presione ON MEAS para medir la hipotenusa (a) el ícono ∠ aparecerá en pantalla.
3. Presione ON MEAS nuevamente para medir la recta (b).

Automáticamente obtendrá la medida de la altura, basada en estas 2 mediciones.

2 veces. Aparecerá en la pantalla el icono
para medir la hipotenusa (a)
nuevamente para medir la recta de en medio (b)
nuevamente para medir la hipotenusa (c)

El medidor calculará automáticamente la altura del borde recto (x).

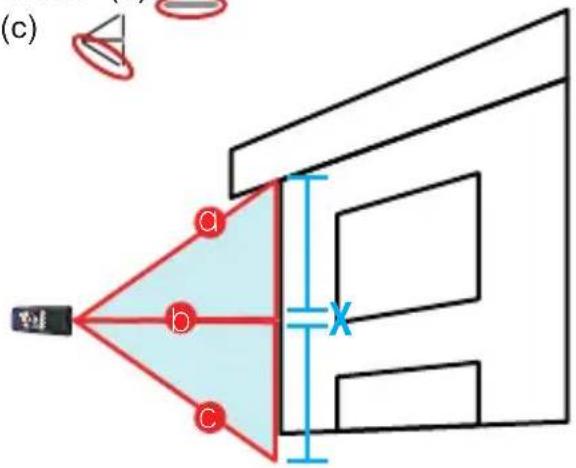

3 veces. Aparecerá en la pantalla el icono

para medir la hipotenusa (a)

nuevamente para medir la hipotenusa de en medio (b)

una vez más para medir el primer borde recto (c)

El medidor calculará automáticamente la altura del borde recto (x).

Memoria de registros

Una vez realizada una medición, presione guardarla. Aparecerá en pantalla el icono que se ha almacenado en la memoria inte pueden guardar hasta 15 mediciones.

para

indicando

-

Exploración

Presione para entrar al modo de Almacenamiento. Aparecerá en la pantalla la última medición guardada y el icono . Para explorar entre la mediciones almacenadas presione + y - .

STEREN

Cuidado y mantenimiento

• Elimine el polvo del lente y de la salida laser únicamente soplando. No toque el lente con los dedos.
• En la limpieza, utilice solo paños limpios y suaves y, en caso necesario, humedézcalos con un poco de agua.
• En caso de existir un período de inactividad prolongado, extraiga las baterías.

Códigos de error

Código Error Solución
E160 Desbordamiento	de datos Datos muy grandes
250 Violación a la medición de Pitágoras La hipotenusa es más grande que el borde recto
251 Temperatura muy baja Úselo en temperatura normal
252 Temperatura muy alta Úselo en temperatura normal
253 Rebote de señal muy fuerte Mida otro objeto con menos		refl exión
254 Calibración incorrecta Mida de nuevo con menos vibración
255	Rebote de señal muy débil	Mida otro objeto con menos refl exión
245	Error de medición	Intente nuevamente

STEREN

Especifi cacione:

Alimentación: 3 V --- (2 pilas tipo "AAA")

Temperatura de operación: 0°-40 °C (32° - 104 °F)

Temperatura de almacenaje: -10 °C a 60 °C

Láser: Clase II, 635 nm, <1mV

Producto: Medidor de distancia láser Modelo: HER-430 Marca: Steren

PÓLIZA DE GARANTÍA

Esta póliza garantiza el producto por el término de un año en todas sus partes, mano de obra, contra cualquier defecto de fabricación y funcionamiento a partir de la fecha de entrega.

CONDICIONES

1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue

adquirido o en Electrónica Steren S.A. de C.V. 2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso

de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación

seran cubiertos por el proveedor. 3 - El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir.

de la recepción del producto en cualquiera de los sitios donde pueda hacerse

efectiva la garantía. 4. El lugar donde puede adquirir partes, componentos, consumibles y categorías

4.- En lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es en cualquiera de las direcciones mencio-

nadas posteriormente.

ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:

1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales. 2.- Cuando el producto se ha sido anorado de acuerdo con el instructivo de uno

2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso. 3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por

Electrónica Steren S.A. de C.V.

El consumidor podrá solicitar que se haqa efectiva la garantía ante la propia casa.

comercial donde adquirió el producto. Si la presente garantía se extraviara, el

consumidor puede recurrir a su proveedor para que le expida otra poliza, previa presentación de la nota de compra o factura respectiva.

DATOS DEL DISTRIBUIDOR

Nombre del Distribuidor

Domicilio Produto

- Producto

Marca Modelo

N° 103, de Paris

Número de serie

Fecha de entrega

ELECTRÓNICA STEREN S.A. DE C.V.

Del. Azcapotzalco, México, D.F. RFC: EST850628-K51

STEREN PRODUCTO EMPACADO S.A. DE C.V. BiólogoMaximinoMartínezNo 3408Int 2,3v4 San

Salvador Xochimanca, Del. Azcapotzalco,

México, D.F. 02870, RFC: SPE941215H43 ELECTRÓNICA STEPEN DEL CENTRO S.A. DE G.V.

ELECTRONICA STEREN DEL CENTRO, S.A. DE C.V. Rep. del Salvador 20 A y B. Centro 06000

Del. Cuauhtémoc, México. D.F. RFC: ESC9610259N4

ELECTRONICA STEREN DE GUADALAJARA, S.A.

Lopez Cotilla No. 51, Centro, 44100, Guadalajara, Jal. RFC: ESG810511HT6

ELECTRÓNICA STEREN DE MONTERREY, S.A.

Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC: ESM-

630202MFO ELECTRÓNICA STEREN DE TIJUANA, S.A. de C.V.

Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N. RFC:

EST980909NU5

En caso de que su producto presente alguna

falla, acuda al centro de distribución mas cercano a su, domicilio y en caso de tener alguna

duda o pregunta por favor llame a nuestro Centro

de Atención a Clientes, en donde con gusto le atenderemos

en todo lo relación producto Steren

Centro de Atención a Clientes

01 800 500 9000

STEREN

HER-430

50 m laser distance meter

HERRAMIENTAS

V0.1 0815vInstruction manual

Este instructivo puede mejorar con su ayuda, llámenos al:

Centro de servicio a clientes
