| Tipo de producto | Combo Reproductor DVD y VCR |
| Marca | LG |
| Modelo | V694MK |
| Reproducción de discos | DVD, DVD±R/RW, CD, CD-R/RW, MP3, JPEG |
| Formato VCR | VHS (PAL / SECAM) |
| Capacidad de grabación | Grabación en VHS desde TV o DVD |
| Dimensiones (An x Al x Pr) | 430 x 95 x 280 mm |
| Peso | Aprox. 4.5 kg |
| Fuente de alimentación | CA 220-240V, 50/60 Hz |
| Consumo de energía | 35 W (en espera < 1 W) |
| Salidas de video | Compuesto (RCA), S-Video, Scart (RGB) |
| Salidas de audio | Estéreo RCA, Digital coaxial, Digital óptico |
| Entradas | Compuesto (RCA), S-Video, Antena RF, Scart |
| Control remoto | Incluido (baterías no incluidas) |
| Mantenimiento | Limpiar con paño suave y seco; evitar líquidos |
| Seguridad | No abrir; consultar a servicio técnico calificado |
| Disponibilidad de repuestos | Controles remotos y correas de repuesto disponibles en línea |
| Índice de reparabilidad | 5.5 / 10 (típico para dispositivos combinados) |
| Información general | Manual en PDF (74 páginas), inglés y otros idiomas |
| Garantía | 1 año (dependiendo de la región) |
Preguntas frecuentes - V694MK LG
Preguntas de los usuarios sobre V694MK LG
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Combo DVD/VHS en formato PDF gratis! Encuentra tus instrucciones V694MK - LG y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. V694MK de la marca LG.
MANUAL DE USUARIO V694MK LG
Reproductor de DVD + VCR Grabadora de Cintas de Vídeo
MANUAL DEL PROPIETARIO
MODELO: DC-596M
Lea por completo este manual de instrucciones atentamente antes de conectar, poner a funcionar o ajustar este producto.
Precauciones de seguridad
ADVERTENCIA
PELIGRO DE SACUDIDA ELÉCTRICA NO ABRIR
ADVERTENCIA: PARA REDUCIR EL RIESGO DE SACUDIDA ELÉCTRICA
NO RETIRE LA CUBIERTA (TAPA TRASERA) DIRÍJASE AL SERVICIO TÉCNICO CUALIFICADO SI FUERA NECESARIO REPARAR PIEZAS INTERNAS
Este símbolo de flecha dentro de un triángulo equilátero que parpadea tiene como objeto avisar al usuario de la existencia de un voltaje peligroso sin aislar cercano al producto que pudiera ser de suficiente magnitud como para resultar un riesgo de sacudida eléctrica para las personas.
La exclamación dentro de un triángulo equilátero tiene el objeto de avisar al usuario de la existencia de instrucciones importantes de funcionamiento y mantenimiento (reparación) junto con el resto de documentos del producto.
ADVERTENCIA: NO EXPONGA EL APARATO A LA LLUVIA O HUMEDAD PARA REDUCIR EL RIESGO DE FUEGO O DE DESCARGA ELÉCTRICA.
ATENCIÓN: PARA PREVENIR LAS DESCARGAS ELÉCTRICAS, INTRODUZCA COMPLETAMENTE EL FILO ANCHO DEL CONECTOR CON LA RANURA ANCHA.
ATENCIÓN: PARA EVITAR LAS DESCARGAS ELÉCTRICAS, INTRODUZCA EL FILO MÁS GRANDE DEL CONECTOR EN LA RANURA CORRESPONDIENTE DE LA TOMA Y EMPÚJELO HASTA EL FONDO.
ADVERTENCIA: No instale el producto en un espacio reducido, como una estantería de libros o lugar similar.
NOTA PARA EL INSTALADOR DE TV / CABLE: Esta nota se realiza para recordar el instalador del sistema de TV el artículo 820-40 del Código eléctrico nacional (EE.UU.). El código refleja las directrices para realizar una toma de tierra correcta y, además, especifica la toma de tierra debe conectarse al sistema de toma de tierra del edificio tan cerca como sea posible del punto de la entrada del cable.
ATENCIÓN:
Este DVD+VCR utiliza un sistema láser.
Para asegurar el uso adecuado del producto, lea el manual del propietario con atención y guárdelo para consultas posteriores, y en caso de que la unidad necesite reparaciones, póngase en contacto con un servicio técnico autorizado (Consulte el procedimiento de reparación).
Si se utilizan controles, ajustes u procesos diferentes a los especificados en este manual, se podrá estar expuesto a a radiaciones peligrosas.
Para evitar la exposición directa al rayo láser, no abra la carcasa. Si se abre, la radiación láser se hace visible. NO MIRE FIJAMENTE AL RAYO LÁSER.
ATENCIÓN: El aparato no debe estar expuesto al agua (gotas o salpicados). No se deben colocar objetos que contengan líquido sobre el aparato, por ejemplo, jarrones.
ADVERTENCIA DE LA FCC: Este equipo puede producir o utilizar energía de frecuencia de radio. Los cambios o modificaciones en el equipo pueden producir interferencias dañinas, a no ser que as modificaciones estén aprobadas de forma expresa en el manual de instrucciones. El usuario podría perder la autorización para utilizar el aparato si se realizan cambios o modificaciones no autorizadas.
INFORMACIÓN NORMATIVA: FCC Parte 15
Este producto se ha sometido a pruebas y cumple los requisitos de los dispositivos digitales de Clase B conforme a la Parte 15 de las Normas de FCC. Los requisitos tienen como objeto proporcionar una protección razonable contra las interferencias dañinas a las que se somete el producto cuando se utilizan en un recinto residencial. Este producto genera, utiliza y puede radiar energía de frecuencia de radio y, si no se instala y utiliza siguiendo el manual de instrucciones, se podrán producir interferencias dañinas para las radiocomunicaciones. Sin embargo, no existen garantías de que no se produzcan interferencias en un recinto particular. Si el producto provoca interferencias dañinas para la recepción de radio o televisión, que podrán determinarse encendiendo y apagando el producto, el usuario podrá intentar corregir estas interferencias siguiendo alguna de estas medidas:
- Reoriente o vuelva a colocar la antena receptora.
- Aumente la separación entre el producto y el receptor.
- Conecte el producto en una salida de un circuito diferente al que el receptor está conectado.
- Si necesita ayuda, consulte al distribuidor o a un técnico experto de radio / TV.
NOTAS ACERCA DE LOS COPYRIGHTS:
La ley prohíbe copiar, retransmitir, mostrar, retransmitir por cable, reproducir al público o alquilar el material registrado sin permiso.
Este producto incluye la función de protección anti-copias desarrollada por Macrovision. Las señales de protección anti-copias están grabadas en discos. Al grabar y reproducir las imágenes de los discos en un VCR, se producirá ruido de imagen. Este producto incluye tecnología de protección anti-copia protegida por demandas metodológicas de determinadas patentes y otros derechos de propiedad intelectual en EE.UU. que son propiedad de Macrovision Corporation y otros propietarios de derechos. La utilización de esta protección anti-copia debe ser autorizada por Macrovision Corporation y está dirigida únicamente al uso doméstico y a otros usos limitados de reproducción, a no ser que Macrovision Corporation autorice lo contrario. Se prohíbe el desmontaje y la ingeniería inversa.
NÚMERO DE SERIE: El número de serie se encuentra en la parte trasera de la unidad. El número es exclusivo para la unidad y no se encontrará en otras unidades. Debería anotar la información que se le pide a continuación y mantener esta guía como prueba de compra.
N° de modelo ____
N° de serie
INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD
ATENCIÓN: LEA Y TENGA EN CUENTA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DEL MANUAL DEL PROPIETARIO, ASÍ COMO LAS MARCAS DE LA UNIDAD. GUARDE EL MANUAL PARA CONSULTAS POSTERIORES.
El conjunto está diseñado y fabricado para garantizar la seguridad personal. El uso inadecuado puede provocar descargas eléctricas o peligro de fuego. Las medidas de protección que esta unidad incorpora le protegerán siempre que tenga en cuenta los siguientes procedimientos de instalación, utilización y mantenimiento.
La unidad no incorpora ninguna pieza que pudiera reparar el usuario.
NO RETIRE LA CUBIERTA DE LA CARCASA, DE LO CONTRARIO ESTARÁ EXPUESTO A UN VOLTAJE PELIGROSO. DIRÍJASE A UN TÉCNICO CUALIFICADO SI FUERA NECESARIO REPARAR LA UNIDAD.
1. Lea las siguientes instrucciones
Debe leer todas las instrucciones de funcionamiento y seguridad antes de utilizar el producto.
2. Siga todas las instrucciones
Se deben seguir todas las instrucciones de utilización y funcionamiento.
Debe guardar las instrucciones de funcionamiento y seguridad para consultas posteriores.
4. Preste atención a todas las advertencias
Deben cumplirse todas las advertencias y las instrucciones de funcionamiento del producto.
5. Fuentes de alimentación
El producto debe utilizarse únicamente en la fuente de alimentación que indica la etiqueta de marcas. Si no está seguro del tipo de suministro eléctrico de su casa, consulte al distribuidor del producto a la compañía de suministro eléctrico. Consulte las instrucciones de funcionamiento si desea utilizar el producto con la batería o con otras fuentes.
6. Toma de tierra o polarización
El conector polarizado tiene propósitos de seguridad. Consta de dos filos, uno más ancho que otro. Un conector de toma de tierra tiene dos filos y una punta de toma de tierra. El filo ancho y la toma de tierra se proporcionan para mantener su seguridad. Si el conector proporcionado no encaja en la salida, consulte al electricista para que sustituya la antigua salida.
7. Ventilación
Las ranuras y las aberturas de la carcasa son para la ventilación y para asegurar un funcionamiento adecuado del producto y para evitar sobrecalentamientos. Estas aberturas no se deben bloquear ni cubrir. Las aberturas no deben bloquearse al situar el producto sobre un sofá, cama, alfombra o superficie similar. Este producto no debe situarse en una instalación incorporada como una estantería o armario, a no ser que haya una ventilación adecuada o se cumplan las instrucciones del fabricante.
8. Calor
No instale el producto cerca de fuentes de calor como radiadores, registradores de calor, estufas u otros aparatos (también amplificadores) que emitan calor.
9. Agua y humedad
No utilice el aparato cerca del agua. Por ejemplo, cerca de una bañera, lavabo, fregadero, lavadora, en una superficie húmeda o cerca de una piscina.
10. Limpieza
Desconecte el producto de la salida de la pared antes de limpiarlo. No utilice limpiadores líquidos o de aerosol. Utilice un trapo mojado para la limpieza.
11. Protección del cable de alimentación
Proteja el cable de alimentación para no pisarlo ni aplastarlo, especialmente en las conexiones, recipientes de uso y en los puntos de salida del aparato.
12. Sobrecarga
No sobrecargue las salidas de la pared, los cables de extensión ni los recipientes de uso, ya que pueden provocar riesgo de fuego o descargas eléctricas.
13. Toma de tierra de la antena exterior
Si hay una antena o sistema de cable exterior conectado al producto, asegúrese de que tienen toma de tierra para que ofrezcan protección contra subidas de tensión y cargas estáticas incorporadas. El artículo 810 del Código Nacional de Electricidad (EE.UU.) ANSI/NFPA 70 ofrece información sobre una toma de tierra adecuada del mástil y de la estructura de soporte, toma de tierra del cable conductor a la una unidad de descarga de la antena, tamaño de los conductores de toma de tierra, colocación de la unidad de descarga de la antena, conexión a los electrodos de toma de tierra y sobre los requisitos de los electrodos de toma de tierra.
EJEMPLO DE CONEXIÓN A TIERRA DE ACUERDO A LAS INSTRUCCIONES DEL CÓDIGO NACIONAL ELECTRICO
14. Encendido
Desconecte el aparato durante las tormentas o si no se utiliza durante largos periodos de tiempo. De esta forma evitará que el producto resulte dañado por subidas de tensión o de luz.
15. Cables de tensión
El sistema de antena exterior no debe colocarse cerca de cables de tensión u otro tipo de circuitos de alimentación o circuitos eléctricos ni donde puedan caer estos cables o circuitos de alimentación. Al instalar el sistema de antena exterior, tenga extremo cuidado de no tocar los cables o circuitos de alimentación, ya que el contacto podría tener graves consecuencias.
16. Entrada de objetos y líquidos
No introduzca objetos de ningún tipo en el producto a través de las aberturas, ya que podrían tocar puntos de voltaje peligrosos o piezas minúsculas que pueden provocar fuego o sacudidas eléctricas. No vierta líquidos de ningún tipo sobre el producto.
17. Acoples
Utilice exclusivamente los acoples / accesorios especificados por el fabricante.
INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD (Continuación)
18. Accesorios
Utilice exclusivamente soportes, estantes, tripodes, sujeciones o tablas especificados por el fabricante o vendidos junto con el aparato. Si utiliza una carretilla, tenga cuidado al mover la carretilla con el aparato para evitar que puedan volcarse.
19. Daños que necesiten reparación
Consulte a un técnico de reparación especializado. La reparación es necesaria cuando el aparato resulta dañado de alguna forma, por ejemplo, el cable de alimentación o el conector está dañado, se ha derramado líquido han caído objetos en el aparato, se ha expuesto a lluvia o humedad, no funciona de forma normal o se ha caído.
20. Reparación
No intente reparar el producto, ya que al abrir o retirar la cubierta puede exponerse a voltajes peligrosos o a otros riegos. Consulte a un técnico de reparación calificado.
21. Piezas de sustitución
Si necesita piezas de sustitución, asegúrese de que el técnico ha utilizado piezas especificadas por el fabricante o piezas que tengan las mismas características de las piezas originales. Las sustituciones no autorizadas pueden provocar fuegos, descargas eléctricas y otros peligros
22. Comprobación de seguridad
Para completar la reparación o mantenimiento de este producto, pida al técnico que realice una comprobación de seguridad para determinar si el producto se encuentra en un estado adecuado de funcionamiento.
23. Bandeja del disco
Mantenga los dedos alejados de la bandeja del disco cuando se cierre, ya que puede provocar daños personales.
24. Peso
No coloque objetos pesados ni se apoye sobre el producto. El objeto puede caerse provocando serios daños personales y daños al producto.
25. Conexión
Si conecta el producto a otro equipo, apáguelo y desconecte todo el equipo desde la salida de la pared. Si no se realiza correctamente, podrían producirse sacudidas eléctricas y daños personales graves. Lea el manual del propietario del otro equipo con atención y siga las instrucciones para realizar las conexiones.
26. Volumen del sonido
Reduzca el volumen al mínimo antes de encender el producto, de lo contrario, un repentino alto sonido podría provocar daños en los oídos o en el altavoz.
27. Distorsión del sonido
No deje que el producto emita sonido distorsionado durante un periodo de tiempo prolongado. El altavoz podría sobrecalentarse y provocarse fuego.
28. Auriculares
Cuando utilice auriculares, mantenga el volumen a un nivel moderado. Si utiliza auriculares constantemente a alto volumen, sus oídos podrían resultar dañados.
29. Rayo láser
No mire en la abertura de la bandeja del disco o en la abertura de la ventilación del producto para ver la fuente del rayo láser, podría provocar daños en la vista.
30. Disco
No utilice discos reparados, deformados o agrietados. Estos discos pueden romperse fácilmente y provocar daños personales graves o un funcionamiento defectuoso del producto.
Índice
Introducción
Precauciones de seguridad ..... 2
INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD 3-4
Índice 5
Antes de la utilización 6-7
Discos reproducibles 6
Precauciones....7
Notas acerca de los discos 7
Acerca de los símbolos 7

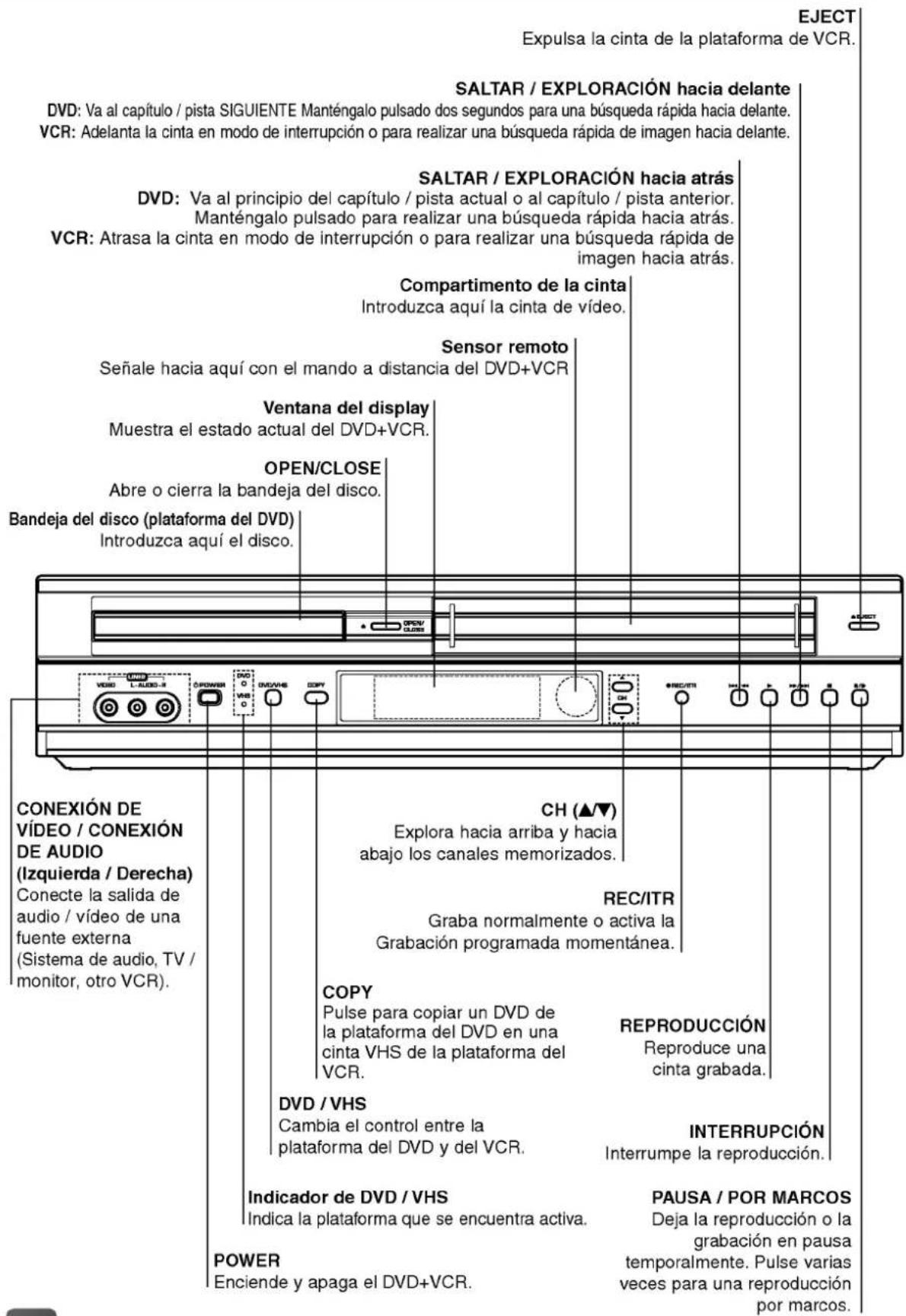

Panel delantero 8

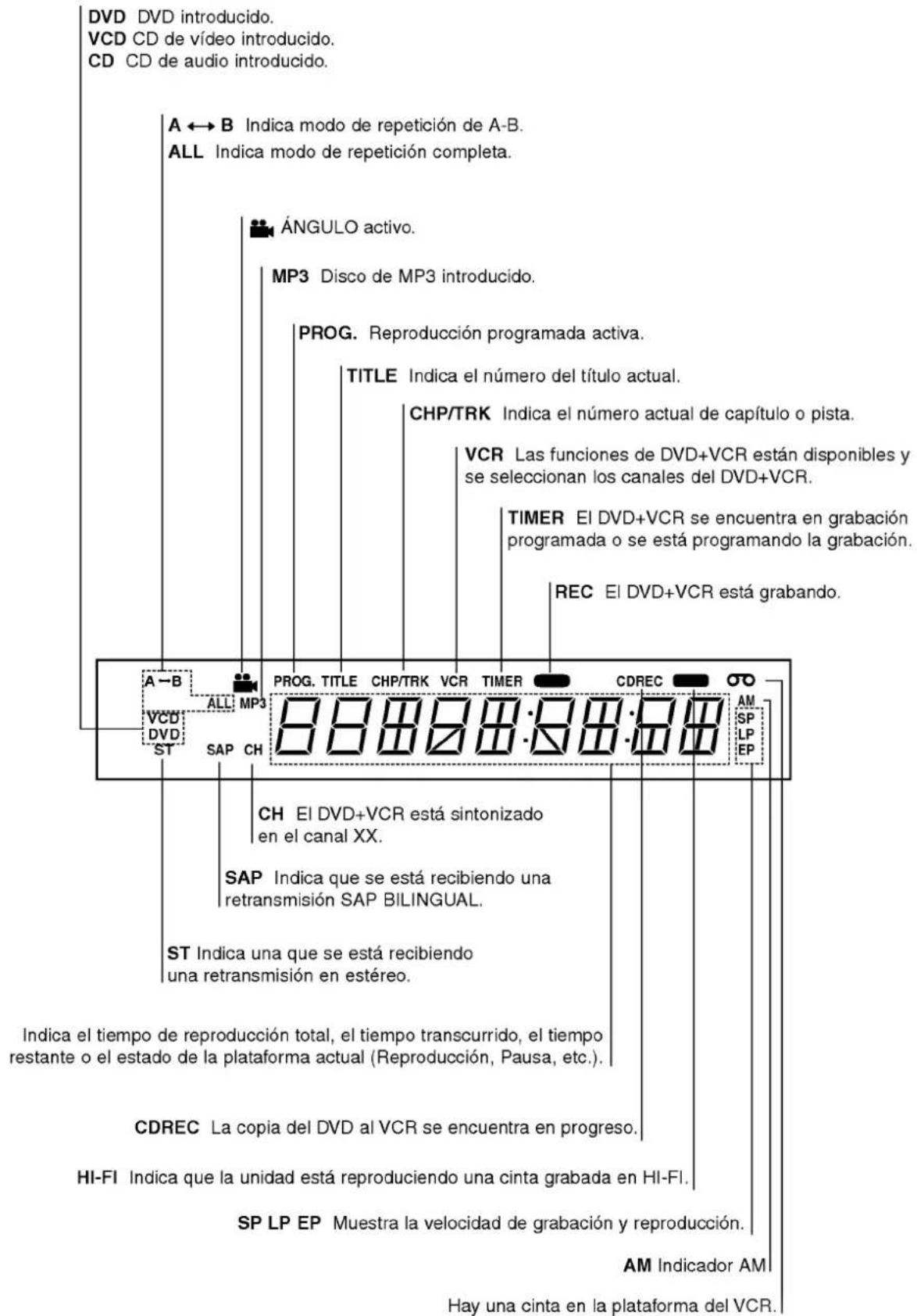

Ventana del display 9
Mando a distancia 10
Panel trasero 11
Preparación
Conexiones 12-14

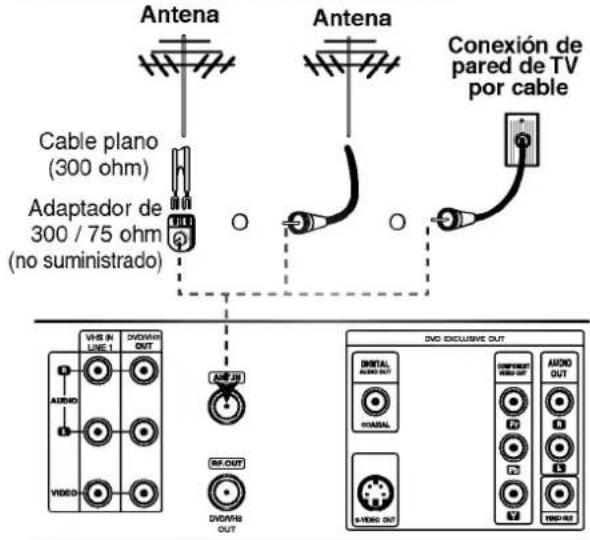

Conexión de la antena/ TV por cable al DVD+VCR. . . 12
Conexiones de TV básicas 13

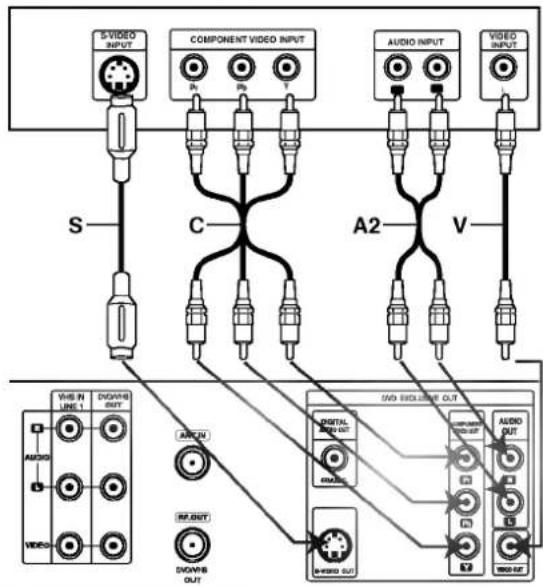

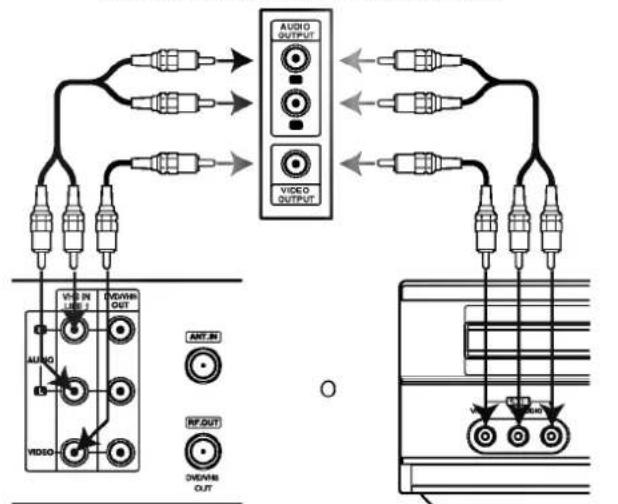

Conexiones de TV preferidas, opcionales ... 13-14
Antes del funcionamiento – Parte del VCR .. 15-17
Display en pantalla....15
Configuración del display en pantalla ..... 15

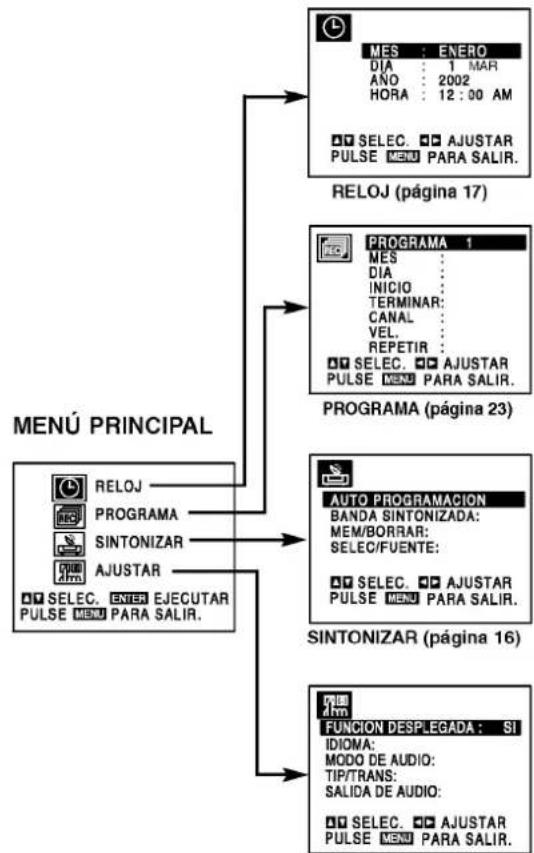

Configuración del menú de configuración del VCR. 16

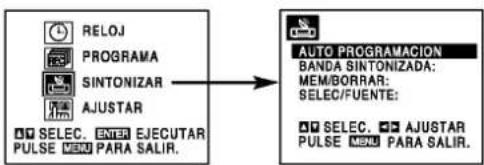

Selección de canal 16
Configuración del reloj 17
Antes del funcionamiento – Parte del DVD .. 18-21
Descripción general 18
Display en pantalla....18
Configuraciones iniciales 19-21
- Funcionamiento general de las configuraciones iniciales 19
- Idioma 19
- Imagen 19
- Sonido....20
- Otros 20
• Control parental 21
Funcionamiento
Funcionamiento con cinta 22-27
Reproducción normal 22
Reproducción con efectos especiales .....22
• Búsqueda 22
- Imagen congelada y reproducción por marcos 22
- Movimiento lento 22
- Saltar anuncios 22
Grabación normal 23

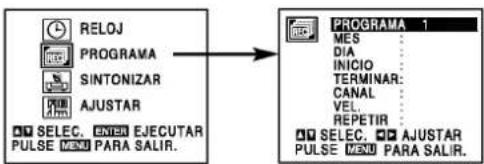

Grabación programada 23-24
Grabación programada momentánea ..... 25
Doblaje y edición 25
Copia del DVD al VCR 25
Sistema estéreo HI-FI VHS/ Retransmisión MTS. . . 26
Función de memoria del contador de la cinta . . . 27
Información complementaria 27
Funcionamiento con DVD, CD de vídeo y CD de audio 28-31
Reproducción de un DVD, CD de vídeo y CD de audio 28
Funciones generales 28
• Desplazamiento a otro TITULO .....28
- Desplazamiento a otro CAPÍTULO / PISTA . 28
- Movimiento lento 28
- Imagen congelada y reproducción por marcos. 29
• Búsqueda 29
- Aleatorio 29
• Repetición 29
• Repetición de A-B 29
• 3D Surround 29
• Cambio del idioma del audio ..... 29
• Cambio del canal del audio ..... 29
• Búsqueda por tiempo 30
- Zoom 30
• Búsqueda por marcadores ..... 30
- Memoria del último estado ..... 30
Funciones especiales del DVD 31
- Menú del título 31
- Menú del disco 31
- Ángulo de cámara 31
- Subtítulos 31
Reproducción programada con CD de vídeo y de audio . 31
Funcionamiento con discos MP3 ..... 32-33
Notas acerca de los discos MP3 32
Reproducción de discos MP3 32
Reproducción programada de discos MP3 .... 33
Referencia
Localización de averías ..... 34-35
Lista de código de idioma 36
Especificaciones 37
Acerca de los símbolos de las instrucciones
Indica peligros que podrían provocar daños en la propia unidad o en otro material.
Indica las funciones de funcionamiento especiales de la unidad.
Indica consejos y recomendaciones para facilitar la tarea.
Fabricado bajo licencia de Dolby Laboratories. Dolby y el símbolo de doble D son marcas comerciales de Dolby Laboratories. Trabajos no publicados confidenciales.
Copyright 1992-1997 Dolby Laboratories. Todos los derechos reservados.
DTS y DTS Digital Out son marcas comerciales de Digital Theatre Systems, Inc.
Antes de la utilización
Discos reproducibles
| DVDVIDEO ^TM | DVD(discos de 8 / 12 cm.) |
| COMPACTDISCDIGITAL VIDEO | CD de vídeo (VCD)(discos de 8 / 12 cm.) |
| COMPACTDISCDIGITAL AUDIO | CD de audio(discos de 8 / 12 cm.) |
Además, esta unidad puede reproducir CD-R o CD-RW que contengan títulos de audio o archivos MP3.
Notas
- Dependiendo del tipo de equipo de grabación o del propio disco CD-R/RW, algunos discos CD-R/RW no se podrán reproducir en la unidad.
- La unidad no puede reproducir discos que contengan datos diferentes a datos en MP3 y CD-DA.
- No adjunte sellos ni etiquetas en las caras (cara con etiqueta o cara grabada) del disco.
- No utilice CD de formas irregulares (ej, con forma de corazón u octogonales). Pueden provocar un funcionamiento defectuoso.
Notas sobre DVD y CD de vídeo
Los fabricantes de software pueden fijar intencionadamente el funcionamiento de reproducción de DVD y de CD de vídeo. Como esta unidad reproduce DVD y CD de vídeo atendiendo al contenido de disco diseñado por el fabricante de software, puede que algunas funciones de reproducción de la unidad no estén disponibles o que se hayan añadido otras funciones. Consulte también las instrucciones proporcionadas junto con los DVD y los CD de vídeo. Algunos DVD frabricados con objetivos empresariales puede que no se reproduzcan en la unidad.
Código regional del DVD+VCR y DVD
Este DVD+VCR se ha diseñado y fabricado para la reproducción de software de DVD de código 4.
El código regional de las etiquetas de algunos discos de DVD indica el tipo de DVD+VCR que puede reproducir estos discos. Esta unidad puede reproducir únicamente discos de DVD con etiquetas 4 o ALL (Todos). Si intenta
reproducir otros tipos, aparecerá en mensaje Compruebe el código regional en la pantalla de TV. Puede que algunos discos DVD no tengan una etiqueta de código regional aunque se prohíba su reproducción en límites de área.
Nota sobre los CD codificados DTS
Al reproducir CD codificados DTS, puede emitirse un ruido excesivo desde la salida estéreo analógica. Para evitar este posible daño al sistema de audio, baje el volumen antes de volver a reproducir estos discos, ajuste el volumen gradualmente manteniéndolo a bajo nivel. Para disfrutar de una reproducción DTS Digital Surround™, debe conectarse un sistema de decodificador DTS Digital Surround™ con canal 5.1 a la salida digital de la unidad.
Términos relacionados con el disco
Título (sólo para DVD)
Contenido principal de la película o contenido de funciones especiales o álbum de música. A cada título se le asigna un número de referencia que permite localizarlo fácilmente.
Capítulo (sólo para DVD)
Secciones de una película o de una pieza de música que son más pequeñas que los títulos. Un título está compuesto de uno o varios capítulos. A cada capítulo se le asigna un número para facilitar la localización del capítulo que desee. Dependiendo del disco, los capítulos no se podrán grabar.
Pista (sólo CD de vídeo y CD de audio)
Secciones de una película o de una pieza musical en un CD de vídeo o de audio. A cada pista se le asigna un número para facilitar la localización de la pista que desee.
Escena
En un CD de vídeo con funciones PBC (Control de reproducción), las imágenes y las imágenes congeladas se dividen en secciones denominadas "Escenas". Cada escena aparece en la pantalla del menú y se le asigna un número para que pueda localizar la escena que desee. Un escena está compuesta de una o varias pistas.
Tipos de CD de vídeo
Hay dos tipos de CD de vídeo:
CD de vídeo equipado con PBC (Versión 2.0)
Las funciones PBC (Control de reproducción) le permiten interactuar con el sistema a través de los menús, funciones de búsqueda o otras funciones como las del ordenador. Además, las imágenes congeladas de alta resolución pueden reproducirse si están incluidas en el disco.
CD de vídeo sin PBC (Versión 1.1)
Funciona igual que los CD de audio. Estos discos permiten la reproducción de imágenes de vídeo y sonido, pero no están equipados con PBC.
Colocación de las pilas del control remoto
Retire la tapa de las pilas en la parte trasera del control remoto e introduzca dos pilas R03 (tamaño AAA) con los símbolos + y ● alineados correctamente.
Atención
No mezcle pilas nuevas y viejas. No mezcle nunca diferentes tipos de pilas (estándar, alcalinas, etc.).
Alcance de funcionamiento del mando a distancia
Señale con el mando a distancia al sensor remoto y pulse los botones.
- Distancia: unos 7 m desde el frente del sensor remoto
- Ángulo: unos 30º en cualquier dirección del frente del sensor remoto
Antes de la utilización (continuación)
Precauciones
Manejo de la unidad
Embalaje de la unidad
El cartón de embalaje original y los materiales de empaquetado son fáciles de manejar. Para protegerla al máximo, vuelva a empaquetar la unidad como se empaquetó originalmente en la fábrica.
Instalación de la unidad
La imagen y el sonido de una TV, VCR o radio cercana podrían distorsionarse durante la reproducción. En este caso, aleje la unidad de la TV, VCR o radio o apague la unidad después de retirar el disco.
Mantenimiento de las superficies exteriores limpias
No utilice líquidos volátiles, como spray insecticida, cerca de la unidad. No deje productos de plástico ni caucho en contacto con la unidad durante largos periodos de tiempo. Pueden dejar marcas sobre la superficie.
Limpieza de la unidad
Limpieza de la carcasa
Utilice un trapo suave y seco. Si las superficies están muy sucias, utilice un trapo suave humedecido ligeramente con una solución de detergente suave. No utilice disolventes como alcohol, bencina o diluyente, ya que podrían dañar la superficie de la unidad.
Obtención de una imagen clara
El DVD+VCR es un dispositivo de precisión de alta tecnología. Si las lentes de reconocimiento óptico y las piezas de conducción del disco están sucias o desgastadas, la calidad de la imagen será pobre.
Se recomienda que se realice un mantenimiento y comprobaciones periódicas cada 1.000 horas de uso. (Esto dependerá del entorno operativo.)
Para obtener más detalles, póngase en contacto con el distribuidor más cercano.
Notas acerca de los discos
Manejo de los discos
No toque la cara de reproducción del disco.
Sostenga el disco por los bordes de forma que no se queden huellas en la superficie.
No pegue papel ni cinta sobre el disco.
Almacenamiento de los discos
Después de la reproducción, guarde el disco en su caja. No exponga el disco a la luz directa del sol ni a fuentes de calor, ni lo deje en un coche estacionado a la luz directa del sol, ya que la temperatura podría aumentar considerablemente en el interior del coche.
Limpieza de los discos
Las huellas de los dedos y el polvo sobre el disco pueden provocar una calidad pobre de imagen y la distorsión del sonido. Antes de la reproducción, limpie el disco con un trapo suave. Limpie el disco desde el centro hacia fuera.
No utilice disolventes fuertes como alcohol, diluyente o limpiadores disponibles en comercios o sprays antiestáticos para antiguos discos de vinilo.
Acerca de los símbolos
Acerca de la aparición del símbolo ⊗
“ ⊗ ” puede aparecer en la pantalla de TV durante el funcionamiento. Este icono representa que la función explicada en el manual del propietario no se encuentra disponible en ese disco de vídeo de DVD específico.
Acerca de los símbolos de disco de las instrucciones
La sección cuyo título tenga uno de los siguientes símbolos se aplicará únicamente al disco representado por el símbolo.
DVD
CD de vídeo con funciones PBC (Control de reproducción).
CD de vídeo sin funciones PBC (Control de reproducción).
CD de audio.
Discos MP3.
Configuración de la fuente de salida
Debe seleccionar una de las fuentes de salida (DVD o VCR) para ver en la pantalla de TV.
- Si desea ver la fuente de salida de la plataforma de DVD: Pulse OUTPUT SELECT en el panel delantero o a distancia hasta que se encienda el indicador de DVD en el panel delantero y se muestre la fuente de salida de la plataforma de DVD en la pantalla de TV.
- Si desea ver la fuente de salida de la plataforma de VCR: Pulse OUTPUT SELECT en el panel delantero o a distancia hasta que se encienda el indicador de VHS en el panel delantero y se muestre la fuente de salida de la plataforma de VCR en la pantalla de TV.
Panel delantero
Ventana del display
Mando a distancia
Botón de selección DVD/VCR
Selecciona el modo de funcionamiento del mando a distancia.
POWER
Enciende y apaga el DVD+VCR.
TV/VCR
Se ven los canales seleccionados por el sintonizador de VCR o de TV.
DISPLAY, CLK/CNT
Se accede al display en pantalla. Selecciona entre los modos de reloj, ontador de cinta y tiempo de cinta restante en el display.
(izquierda / derecha / arriba / abajo)
- Selecciona un elemento del menú
- CH/TRK ▲ ▼: ajusta manualmente la imagen de la cinta en pantalla.
- Selecciona el canal de VCR.
SETUP, MENU
Accede o elimina el menú de configuración del DVD y el menú del VCR.
TITLE •
Muestra el menú del título del disco, si se encuentra disponible.
PAUSE/STEP •
Deja la reproducción o la grabación en pausa temporalmente. Pulse varias veces para una reproducción por marcos.
STOP •
Interrumpe la reproducción.
REC/ITR •
Graba normalmente o activa la Grabación programada momentánea.
Seleccione los numeros del menú.
AUDIO •
Selecciona un idioma de audio (DVD) o un canal de audio (CD).
SUBTITLE •
Selecciona un idioma para los subtítulos.
MARKER •
Marca un punto durante la reproducción.
SEARCH •
Muestra el menú de BÚSQUEDA POR MARCADORES.
REPEAT •
Repite el capítulo, pista, título, todo.
RANDOM, CM SKIP •
- Reproduce las pistas en orden aleatorio.
- Búsqueda rápida de imágenes hacia delante cada 30 segundos de grabación.
A-B, SPEED •
- Repite la secuencia.
- Selecciona la velocidad de grabación
OPEN/CLOSE, EJECT
- Abre y cierra la bandeja del disco.
- Expulsa la cinta de la plataforma del VCR.
OUTPUT SELECT
Selecciona una de las fuentes de salida para ver en la pantalla de TV.
SELECT/ENTER
- Reconoce la selección del menú.
- Muestra las funciones en la pantalla de TV.
DISC MENU
Accede al menú de un disco de DVD.
INPUT
Selecciona la fuente de la plataforma del VCR (Sintonizador, LÍNEA 1 o LÍNEA 2).
• FORWARD
DVD; búsqueda hacia delante* / se desplaza al siguiente capítulo o pista. VCR; avanza la cinta durante el modo de repetición o realiza una búsqueda rápida de imagen hacia delante.
- PLAY
Inicia la reproducción.
- BACKWARD
DVD; búsqueda hacia atrás* / se desplaza al inicio del capítulo o pista actual o bien al capítulo o pista siguiente. VCR; retrocede la cinta durante el modo de repetición o realiza una búsqueda rápida de imagen hacia atrás.
* Mantenga el botón presionado durante dos segundos.
PROGRAM
Accede o elimina el menú del programa.
CLEAR
Elimina un número de pista del menú del programa o una marca del menú de BÚSQUEDA POR MARCADORES.
- ANGLE
Selecciona un ángulo de cámara de DVD si se encuentra disponible.
- RETURN
- Elimina el menú de configuración.
- Muestra el menú de un CD de vídeo con PBC.
• ZOOM
Aumenta la imagen de vídeo del DVD.
Panel trasero
DVD/VHS OUT (VIDEO/AUDIO (Izquierda / Derecha))
Conectar a una TV con entradas de vídeo y audio.
VHS IN LINE 1 (VIDEO IN/AUDIO IN (Izquierda/Derecha))
Conectar la salida de audio / vídeo de una fuente externa (Sistema de audio, TV / monitor, otro VCR).
Cable de alimentación
Conectarlo a la fuente de alimentación.
ANTENNA INPUT
Conectar la antena de VHF/UHF/CATV a este terminal.
DIGITAL AUDIO OUT (DVD OUT)
Conectar al equipo de audio digital (coaxial).
AUDIO OUT (Izquierda / Derecha) (DVD OUT)
Conectar a un sistema de TV, amplificador, receptor o sistema estéreo.
RF OUT(DVD/VCR OUT)
Conectar a una TV con entradas coaxiales RF.
Conectar a una entrada S-Vídeo en la TV.
COMPONENT VIDEO OUT (Y Pb Pr) (DVD OUT)
Conectar a una TV con entradas coaxiales Y Pb Pr.
VIDEO OUT (DVD OUT)
Conectar a una TV con entradas de vídeo.
No toque las clavijas interiores de las conexiones del panel trasero. Las descargas eléctricas pueden provocar daños permanentes en la unidad.
Conexiones
Consejos
- El DVD+VCR puede conectarse de varias formas dependiendo de la televisión y del otro equipo que desee conectar. Utilice las conexiones descritas en las páginas 12 a 14.
- Consulte el manual de la TV, VCR, Sistema estéreo u otros dispositivos si fuera necesario para realizar las mejores conexiones.
- Para obtener una mejor calidad de reproducción de sonido, conecte la conexión de salida DVD/VCR AUDIO del DVD+VCR a las conexiones de audio del amplificador, receptor, estéreo o equipo de audio / vídeo. Consulte Conexión a un equipo opcional en la página 14.
Atención
- Asegúrese de que el DVD+VCR está directamente conectado a la TV. Sintonice la TV en el canal de entrada de vídeo correcto.
- No conecte la conexión de salida DVD/VCR AUDIO OUT del DVD+VCR a la conexión de entrada de fono (plataforma de grabación) del sistema de audio.
- No conecte el DVD+VCR a través del VCR. La imagen del DVD la puede distorsionar el sistema de protección anti-copia.
Conexión de la antena / TV por cable al
DVD+VCR
1 Desconecte los cables de la antena de la parte trasera de la TV.
2 Identifique el tipo de cable de la antena. Si es un cable redondo como aparece en la ilustración, se trata de un cable de antena coaxial de 75 ohm. Este cable se conectará directamente al conector ANT.IN marcado en el DVD+VCR.
T Consejo
Si el cable de la antena es de tipo plano, conéctelo al adaptador de antena (300 ohm a 75 ohm) (no suministrado) y coloque el adaptador en el conector ANT.IN. El adaptador no se enrosca en el DVD+VCR, simplemente se coloca sobre el conector.
Parte trasera del DVD+VCR
Sin caja de cables
Si el cable está conectado a la TV sin un convertidor o descodificador, desenrosque el cable de la TV y acóplelo al conector ANT.IN del DVD+VCR. Utilice el cable coaxial suministrado para conectar el conector RF.OUT del DVD+VCR y el conector de entrada de antena de 75 ohm en la TV. Con esta conexión podrá recibir todos los canales de media banda, superbanda e hiperbanda.
Con caja de cables
Si necesita un convertidor para el sistema de cable, siga las instrucciones posteriores:
El enganche del cable permite el funcionamiento de la TV y del DVD+VCR.
Para ver o grabar un canal CATV
1 Sintonice la TV en el canal de salida del DVD+VCR (CH 3 o 4).
2 Establezca el selector de canal del DVD+VCR en el canal de salida de la caja del convertidor de cable pulsando CH/TRK (▲▼) o los números (0-9) del DVD+VCR. (Ejemplo: CH3)
3 Seleccione canal que desea ver en la caja del convertidor de cable.
Notas
- Con esta conexión no podrá grabar un programa al tiempo que ve otro distinto.
- Si está utilizando una caja de cable para sintonizar los canales, no es necesario realizar la programación de canal automática (Búsqueda de canal automática), tal y como se indica en la página 16.
Parte trasera del DVD+VCR
Conexiones (Continuación)
Conexiones de TV básicas
- Realiza una de las siguientes conexiones atendiendo a las funciones del equipo que tenga.
Conexión coaxial RF
Conecte la conexión RF.OUT del DVD+VCR a la antena en la conexión de la TV utilizando el cable coaxial de 75 ohm suministrado (R).
Nota
Si utiliza esta conexión, sintonice la TV en el canal de salida RF del DVD+VCR (CH 3 o 4).
Establecimiento del canal de salida RF del DVD+VCR
Con el VCR apagado, mantenga presionado CH (▲/▼) en el panel delantero durante 5 segundos cambiar el canal de salida RF entre CH 03 y CH 04. En la ventana del display aparecerá "RF 03" o "RF 04".
Conexión de audio / vídeo
1 Conecte la conexión de salida DVD/VCR VIDEO OUT del DVD+VCR al vídeo a la conexión de la TV utilizando el cable de vídeo suministrado (V).
2 Conecte las conexiones de salida Izquierda y Derecha DVD/VCR AUDIO OUT del DVD+VCR al audio izquierdo / derecho en las conexiones de la TV (A1) utilizando los cables de audio suministrados.
Nota
Si utiliza esta conexión, establezca el selector de fuente de TV en VIDEO.
Parte trasera de la TV
Parte trasera del DVD+VCR
Conexiones de TV preferidas, opcionales
Notas
- SÓLO podrá ver y escuchar la reproducción del DVD realizando las conexiones mostradas a continuación.
- Para utilizar la conexión S-VIDEO OUT o COMPONENT VIDEO OUT, establezca el modo "Selección de salida de TV" en el menú de CONFIGURACIÓN al modo correspondiente. Consulte la página 19.
Conexión de audio / vídeo
1 Conecte la conexión VIDEO OUT del DVD+VCR a la conexión de vídeo de la TV utilizando el cable de vídeo suministrado (V).
2 Conecte las conexiones izquierda y derecha AUDIO OUT del DVD+VCR al audio izquierdo / derecho en las conexiones de la TV utilizando los cables de audio (A2) suministrados.
Conexión S-Video
1 Conecte la conexión S-VIDEO OUT del DVD+VCR al S-Video en la conexión de la pantalla de TV utilizando el cable de S-Video (S) opcional.
2 Conecte las conexiones izquierda y derecha AUDIO OUT del DVD+VCR al audio izquierdo / derecho en las conexiones de la TV utilizando los cables de audio (A2) suministrados.
Conexión de Component Video (Color Stream®)
1 Conecte las conexiones COMPONENT VIDEO OUT del DVD+VCR a las conexiones correspondientes de la TV utilizando un cable Y Pb Pr opcional (C).
2 Conecte las conexiones izquierda y derecha AUDIO OUT del DVD+VCR al audio izquierdo / derecho en las conexiones de la TV utilizando los cables de audio (A2) suministrados.
Parte trasera de la TV
Parte trasera del DVD+VCR
Conexiones (Continuación)
Conexiones de TV preferidas, opcionales
Nota
SÓLO podrá escuchar una reproducción de DVD utilizando las conexiones COAXIAL (C) y AUDIO OUT (A2). El sintonizador y el VCR se escucharán a través de la conexión RF.OUT (R) o DVD/VHS AUDIO OUT (A1). (Consulte la página anterior.)
Conexión a un amplificador equipado con dos canales analógicos estéreo o Dolby Sorround
Conecte las conexiones Izquierda y Derecha AUDIO OUT (o DVD/VCR AUDIO OUT) del DVD+VCR a las conexiones izquierda y derecha del amplificador, receptor o sistema estéreo TV utilizando los cables de audio (A1, A2) suministrados.
Conexión a un amplificador equipado con dos canales digitales estéreo (PCM) o a un receptor de audio / vídeo equipado con un decodificador multicanal (Dolby Digital™, MPEG 2 o DTS)
1 Conecte una de las conexiones DIGITAL AUDIO OUT del DVD+VCR (COAXIAL X) a la conexión correspondiente del amplificador. Utilice un cable de audio digital opcional (coaxial X).
2 Necesitará activar la salida digital del DVD+VCR (Consulte Salida de audio digital en la página 20).
Sonido multicanal digital
La conexión multicanal digital ofrece la mejor calidad de sonido. Para conseguirla, necesita un receptor de audio / vídeo multicanal que admita uno o más formatos de audio de los que admita el DVD+VCR (MPEG 2, Dolby Digital y DTS). Compruebe el manual del receptor y los logos de la parte delantera del receptor.
Atención:
Atendiendo al acuerdo de Licencia de DTS, la salida digital estará en la salida digital de DTS cuando se seleccione la corriente de audio de DTS.
Notas
- Si el formato de audio de la salida digital no encaja con las posibilidades del receptor, éste producirá un sonido fuerte y distorsionado, o no producirá ningún sonido.
- Digital Surround Sound de 6 canales a través de la conexión digital sólo se puede obtener si el receptor está equipado con un decodificador multicanal.
- Pulse AUDIO para ver el formato de audio del DVD actual en el display en pantalla.
Amplificador (Receptor)
Conexiones de audio / vídeo (A/V) complementarias al DVD+VCR
Conecte las conexiones LINE1 o LINE2 del DVD+VCR a las conexiones de salida audio / vídeo del componente complementario utilizando cables de audio / vídeo opcionales.
Componente complementario: VCR, Cámara de audio y vídeo, Cámara de vídeo, Receptor satélite, Reproductor de disco láser
Panel de conexiones de los accesorios
Parte trasera del DVD+VCR
Parte delantera del DVD+VCR
Antes del funcionamiento – Parte del VCR
Display en pantalla (OSD)
Algunas de estas funciones se mostrarán cada vez que ponga en funcionamiento el VCR.
① DISPLAY DE VELOCIDAD DE CINTA
Muestra la velocidad de la cinta actual.
② DISPLAY DE FUNCIÓN
Muestra la función que se está realizando.
③ DISPLAY DE HI-FI
Indica si la unidad está reproduciendo la cinta grabada con HI-FI.
④ DISPLAY DE CANAL
Indica el canal seleccionado (o LÍNEA1, LÍNEA2).
⑥ DISPLAY ESTÉREO / SAP (No se muestra MONO)
Muestra el tipo de señal de audio que recibe el sintonizador de VCR.
⑥ DISPLAY DE FECHA
Muestra la fecha actual (en formato mes / fecha /día de la semana).
⑦ DISPLAY DEL RELOJ / CONTADOR / TIEMPO RESTANTE
Muestra la hora actual, el contador de cinta y el tiempo de cinta restante.
Cada vez que pulse SELECT/ENTER la pantalla de TV cambia con la siguiente secuencia.
Notas
- Los displays de función se muestran en la pantalla de TV durante 3 segundos.
- El modo de reloj (o contador de cinta, tiempo restante) permanecerá hasta que pulse SELECT/ENTER.
- El indicador de contador de cinta y de tiempo restante aparece únicamente cuando hay introducida una cinta. Además, el indicador de tiempo restante aparecerá siempre después de que la cinta funcione.
Configuración del display en pantalla
La configuración, configuración del reloj y las grabaciones programadas tendrán fácil acceso con los displays de menú en pantalla que le dirigirán en cada paso. Las páginas siguientes describen las selecciones en pantalla que deben establecerse.
Selección de menú
La VCR permite que se ajusten varias funciones con el mando a distancia.
1 Pulse MENU y el menú PRINCIPAL aparecerá.
2 Seleccione el menú deseado con el botón ▲▼ y, a continuación, pulse SELECT/ENTER.
Nota
Los menús permanecen en pantalla durante 3 minutos.
AJUSTAR (página 16)
Antes del funcionamiento – Parte del VCR (Continuación)
Configuración del menú de configuración del VCR
1 Pulse MENU y el menú PRINCIPAL aparecerá.
2 Pulse ▲▼ para seleccionar el menú de AJUSTAR y, a continuación, pulse SELECT/ENTER.
El menú de AJUSTAR aparecerá.
3 Pulse ▲▼ para elegir el elemento deseado del menú de AJUSTAR. A continuación, pulse ◀▶ para elegir la configuración deseada.
FUNCTION DESPLEGADA
Se puede encender y apagar el display en pantalla de este VCR.
- EI FUNCTION DESPLEGADA puede encenderse y apagarse pulsando ◀ o ▶.
IDIOMA
La programación en pantalla de este VCR puede mostrarse en inglés, español o francés.
- Se puede elegir el IDIOMA en INGLÉS, ESPAÑOL y FRANCÉS pulsando ◀ o ▶.
MODO DE AUDIO
El VCR tiene dos sistemas de reproducción de audio independientes: el sistema HI-FI VHS de alta calidad y el sistema mono NORMAL estándar. Normalmente se graba el mismo audio en ambos sistemas. El sistema HI-FI VHS reproduce en canales independientes (izquierdo y derecho) y el sistema NORMAL reproduce sonido monaural. La pista normal siempre se reproduce de forma que la cinta se reproduzca en un VCR que no tenga HI-FI VHS.
- EI MODO DE AUDIO puede establecerse en HI-FI y NORMAL pulsando ◀ o ▶.
TIPO DE RETRANSMISIÓN (ESTÉREO / SAP / MONO)
El sonido de televisión multicanal (MTS) transporta señales estéreo y/o señales bilingües de programa de audio segundo (SAP). Establezca el display en la posición deseada cuando se reciban las señales estéreo MTS y SAP. Cuando se recibe únicamente una señal MTS, el VCR selecciona de forma automática el modo de recepción correspondiente, (Estéreo o SAP) sin tener en cuenta la posición seleccionada. Para un uncionamiento normal, el display debe encontrarse en posición ESTÉREO. El VCR grabará un programa en ESTÉREO si se encuentra disponible y grabará un programa en MONO si el programa NO ES EN ESTÉREO. Si las retransmisiones en ESTÉREO o SAP son débiles, cambie el display a mono para recibir un sonido más claro.
- EI TIP/TRANS puede establecerse en ESTÉREO, SAP y MONO pulsando ◀ o ▶.
SALIDA DE AUDIO (ESTÉREO / IZQUIERDA / DERECHA)
Se utiliza durante la reproducción [si el MODO DE AUDIO (HI-FI/NORMAL) se encuentra en posición HI-FI] para seleccionar las señales de salida de audio desde los terminales AUDIO OUT (L ch y R ch) y ANT. IN. Esta configuración del display debería permanecer en la posición de estéreo, de forma que cuando se reproduzca una cinta en estéreo, el sonido en estéreo se oiga a través de los canales izquierdo y derecho. Si se reproduce una cinta en mono y la salida de audio está establecida en estéreo, se escuchará el mismo sonido en mono desde los canales izquierdo y derecho.
- La SALIDA DE AUDIO puede establecerse en ESTÉREO, IZQUIERDA y DERECHA ◀ o ▶.
Selección de canal
El VCR está equipado con un sintonizador sintetizado de frecuencia que puede recibir hasta 181 canales. Estos canales incluyen canales 2-13 VHF, canales 14-69 UHF y canales 1-125 CATV.
Preparación:
- Conecte el VCR al tipo de antena o sistema de TV por cable deseado, tal y como se muestra en Conexión de la antena / TV por cable al DVD+VCR de la página 12.
PROGRAMACIÓN DE CANAL AUTOMÁTICO
1 Pulse MENU y el menú PRINCIPAL aparecerá.
2 Pulse ▲▼ para seleccionar el menú de SINTONIZAR y, a continuación, pulse SELECT/ENTER.
El menú de SINTONIZAR aparecerá.
3 Pulse ▼ para elegir el elemento SELEC/ENTER y, a continuación, pulse ◀▶ para seleccionar SIN.
Pulse ◀▶ varias veces para elegir entre SIN, LÍNEA 1 y LÍNEA 2.
4 Pulse ▲▼ para elegir el elemento AUTO PROGRAMACION y, a continuación, pulse ◀▶ para establecer el canal. El canal circulará de forma automática a través de todos los canales disponibles en la zona y los colocará en la memoria del sintonizador.
5 Después de que se haya completado el PROCESO DE BÚSQUEDA DE CANAL AUTOMÁTICA, asegúrese de que la BANDA SINTONIZADA está establecida adecuadamente (TV o CATV) pulsando ▲▼ y eligiendo la BANDA SINTONIZADA adecuada (TV o CATV) pulsando ◀▶ mediante el menú de SINTONIZAR.
Recuerde que la TV es para la recepción por antena y y CATV es para la conexión por cable o nalámbrica.
6 Pulse MENU para volver a la pantalla de TV.
7 Utilice CH/TRK(▲/▼) o CH (▲/▼) del panel delantero para que el VCR se desplace por los canales memorizados.
AGREGACIÓN O ELIMINACIÓN DE LOS CANALES DE LA MEMORIA
Esta función le permite añadir o eliminar canales de la memoria de forma manual.
1 Pulse ▼ para elegir el elemento MEM/BORRAR del menú de SINTONIZAR. Pulse ◀ o ▶ para seleccionar el canal que desea añadir o eliminar.
2 Pulse SELECT/ENTER para añadir o eliminar el canal. Repita los pasos 1 y 2 para añadir o eliminar canales.
3 Pulse MENU para volver a la pantalla de TV.
Antes del funcionamiento – Parte del VCR (Continuación)
Configuración del reloj
Debe establecer la fecha y la hora para las grabaciones programadas.
- El reloj utiliza el sistema de 12 horas. Asegúrese de que establece AM y PM correctamente.
- La Configuración del reloj inicial es ENERO 1, 2002, 12:00 AM
1 Pulse MENU y el menú PRINCIPAL aparecerá.
2 Pulse ▲▼ para elegir el menú de RELOJ. Pulse SELECT/ENTER y el menú RELOJ aparecerá.
3 Pulse ◀ o ▶ para seleccionar el mes.
4 Pulse ▼ para elegir el elemento DÍA. Utilice ◀ o ▶ para seleccionar el día. El día de la semana se mostrará automáticamente.
5 Pulse ▼ para elegir el elemento AÑO. Utilice ◀ o ▶ para seleccionar el año.
6 Pulse ▼ para elegir el elemento HORA. Utilice ◀ o ▶ para seleccionar la hora.
7 Pulse MENU cuando finalice.
Antes del funcionamiento – Parte del DVD
Descripción general
Este manual ofrece las instrucciones básicas para que el DVD+VCR funcione. Algunos DVD necesitan un funcionamiento específico o únicamente permiten un funcionamiento limitado durante la reproducción. Si esto se produjera, aparecerá el símbolo ⊙ en la pantalla de TV indicando que el DVD+VCR no permite el funcionamiento o no se encuentra disponible en el disco.
Display en pantalla
El estado de reproducción general puede mostrarse en la pantalla de TV. Se pueden cambiar algunos elementos del menú.
Funcionamiento del display en pantalla
1 Pulse DISPLAY durante la reproducción.
2 Utilice ▲ o ▼ para seleccionar una opción. La opción seleccionada aparecerá destacada.
3 Utilice ◀ o ▶ para cambiar la configuración de una opción.
Se pueden utilizar los botones numéricos para establecer los números (ej., número del título). En algunas funciones debe pulsar SELECT/ENTER para ejecutar la configuración.
Iconos de la función temporal
Repetición del título (DVD)
DRAFT Repetición del capítulo (DVD)
Repetición de la pista (CD de vídeo y CD de audio)
Repetición de todas las pistas (CD de vídeo y CD de audio)
Repetición de A-B
Repetición Off
Repetición desde este punto
Volver a reproducir desde este punto Acción prohibida o no disponible
Notas
- Puede que algunos discos no ofrezcan todas las funciones del siguiente ejemplo de display en pantalla.
- El display en pantalla desaparece si no se pulsa ningún botón antes de 10 segundos.
| Elementos | Función (Pulse ▲▼ para seleccionar el elemento deseado) | Método de selección | |
| Número del título | Muestra el número de título actual y salta al número de título deseado. | ◀/▶, o numérico, SELECT/ENTER | |
| Número del capítulo | Muestra el número de capítulo actual y salta al número de capítulo deseado. | ◀/▶, o numérico, SELECT/ENTER | |
| Búsqueda por tiempo | Muestra el tiempo de reproducción transcurrido y busca directamente el punto del tiempo transcurrido. | Numérico, SELECT/ENTER | |
| Idioma del audio y modo de salida de audio digital | Muestra el idioma de la banda sonora de audio, método de codificación y el número de canal y cambia la configuración. | ◀/▶, AUDIO | |
| Idioma para subtítulos | Muestra el idioma para subtítulos actual y cambia la configuración. | ◀/▶, SUBTITLE | |
| Ángulo | Muestra el número del ángulo actual y cambia el número del ángulo. | ◀/▶, ANGLE | |
| Sonido | Muestra el modo de sonido actual y cambia la configuración. | ◀/▶ | |
| Elementos | Función (Pulse ▲▼ para seleccionar el elemento deseado) | Método de selección | |
| Número de pista | Muestra el número de pista actual y salta al número de pista deseado. | ◀ / ▶, o numérico, SELECT/ENTER | |
| Tiempo | 16:57 | Muestra el tiempo de reproducción transcurrido (Sólo display) | - |
| Canal de audio | STER. | Muestra el canal de audio y Cambio del canal de audio. | ◀ / ▶, AUDIO |
| Sonido | NORM. | Muestra el modo de sonido actual y cambia la configuración. | ◀ / ▶ |
Antes del funcionamiento – Parte del DVD (Continuación)
Configuraciones iniciales
Puede establecer sus propias Preferencias personales para el DVD+VCR.
Funcionamiento general de las configuraciones iniciales
1 Pulse SETUP.
Aparece el menú de configuración.
2 Utilice ▲▼ para seleccionar la opción deseada. La pantalla mostrará la configuración actual para la opción seleccionada, así como las configuraciones alternativas.
3 Mientras selecciona el elemento deseado, pulse ▶ y, a continuación, pulse ▲▼ para seleccionar la configuración deseada.
4 Pulse SELECT/ENTER para confirmar la selección. Algunos elementos necesitan pasos complementarios.
5 Pulse SETUP, RETURN o PLAY para salir del menú de configuración.
Idioma
Idioma del disco
Seleccione un idioma para el menú, audio y subtítulos del disco.
Original : se selecciona el idioma original establecido para el disco.
Otros : si desea seleccionar otro idioma, pulse los botones numéricos para introducir el número de 4 dígitos correspondiente según la lista de código de idioma de la página 36. Si introduce un código de idioma incorrecto, pulse CLEAR.
Idioma del menú
Seleccione un idioma para el menú de configuración. Este es el menú que verá cuando pulse SETUP.
Imagen
Aspecto de TV
4:3 Letterbox: seleccione cuando esté conectada una TV 4:3 estándar. Muestra imágenes de teatro con barras de ocultación sobre y bajo la imagen.
4:3 Panscan: seleccione cuando esté conectada una TV 4:3 estándar. Muestra imágenes cortadas para completar la pantalla de TV. Los laterales de la imagen se cortan.
16:9 Wide: seleccione cuando esté conectada una TV 16:9 de formato ancho.
Selección de la salida de TV
Se utiliza para seleccionar la fuente de salida del vídeo con la conexión S-VIDEO OUT o con las conexiones COMPONENT VIDEO OUT.
S-Video: seleccione si utiliza la conexión S-VIDEO para la conexión de TV.
Component: seleccione si utiliza las conexiones COMPONENT VIDEO OUT para la conexión de TV.
Antes del funcionamiento – Parte del DVD (Continuación)
Sonido
Salida de audio digital
Cada disco de DVD tiene varias opciones de salida de audio. Establezca la salida digital de audio del DVD+VCR según el tipo de sistema de audio que utilice.
DOLBY DIGITAL/PCM: seleccione DOLBY DIGITAL/PCM si ha conectado la conexión DIGITAL AUDIO OUT del DVD+VCR al decodificador Dolby Digital (o a un amplificador u otro equipo con decodificador Dolby Digital).
Stream/PCM: seleccione Stream/PCM si ha conectado la conexión DIGITAL AUDIO OUT del DVD+VCR a un amplificador u a otro equipo con decodificador DTS, Dolby Digital o MPEG.
PCM: seleccione cuando esté conectado a un amplificador estéreo digital de dos canales. Las salidas del DVD+VCR suenan en el formato de dos canales PCM cuando se reproduce un disco de vídeo de DVD grabado en un sistema de grabación Dolby Digital, MPEG1 o MPEG2.
Otros
Se pueden cambiar las configuraciones Vocal, PBC y DRC.
- Utilice ▲▼ para seleccionar la opción deseada y pulse SELECT/ENTER. La configuración de la opción seleccionada cambia entre On y Off.
Control de margen dinámico (DRC)
Con el formato de DVD podrá escuchar la banda sonora de un programa con la presentación más exacta y realista posible gracias a la tecnología de audio digital. Sin embargo, puede que desee comprimir el margen dinámico de la salida de audio (la diferencia entre los sonidos más fuertes y los más débiles). A continuación, podrá escuchar la película con el sonido más bajo sin perder la nitidez de sonido. Establezca DRC en On para lograr este efecto.
PBC
Establezca Control de reproducción (PBC) en On u Off. On: los CD de vídeo con PBC se reproducen según el PBC. Off: los CD de vídeo con PBC se reproducen de la misma forma que los CD de audio.
Vocal
Establezca únicamente Vocal en On si se reproduce un DVD de karaoke multicanal. Los canales de karaoke del disco se mezclarán para que haya un sonido en estéreo normal.
Antes del funcionamiento – Parte del DVD (Continuación)
Control parental
Clasificación
Las películas en DVD pueden contener escenas que no sean apropiadas para niños. Por lo tanto, los discos pueden contener información de Control parental aplicable a todo el disco o a algunas escenas de los discos. Estas escenas se clasifican de 1 a 8 y, de forma alternativa, hay escenas más adecuadas que se encuentran disponibles para su selección en algunos discos. Las clasificaciones dependen del país. La función de Control parental le permite que los niños no puedan reproducir los discos o que los discos se reproduzcan con escenas alternativas.
1 Seleccione Clasificación en el menú de configuración utilizando los botones ▲ y ▼.
2 Al seleccionar Clasificación, pulse ▶ al mismo tiempo.
3 Si todavía no ha introducido una contraseña.
Vaya al paso 4.
Si ya introdujo una contraseña; Introduzca una contraseña de cuatro dígitos utilizando los botones numéricos para confirmar la contraseña de seguridad de cuatro dígitos personal y, a continuación, pulse SELECT/ENTER.
Si comete algún error antes de pulsar SELECT/ENTER, pulse CLEAR y vuelva a introducir la contraseña de seguridad de cuatro dígitos.
4 Seleccione una clasificación de 1 a 8 utilizando los botones ▲▼. Uno (1) contiene las restricciones menores de reproducción. Ocho (8) contiene las restricciones mayores de reproducción.
Desbloquear: si selecciona Desbloquear, el Control parental no está activado. El disco se reproducirá por completo.
Clasificación de 1 a 8: algunos discos contienen escenas que no son apropiadas para los niños. Si establece una clasificación para el DVD+VCR, se reproducirán todas las escenas del disco con la misma clasificación o menor. Las escenas con una clasificación mayor no se reproducirán a menos que haya un escena alternativa disponible en el disco. La escena alternativa debe tener la misma clasificación o una menor. Si no se encuentra una escena alternativa apropiada, la reproducción del disco se interrumpirá. Debe introducir la contraseña de cuatro dígitos o debe cambiar el nivel de clasificación para que el disco se reproduzca.
5 Pulse SELECT/ENTER para confirmar la selección de la clasificación y, a continuación, pulse SETUP para salir del menú.
Contraseña
Si cambia el nivel de clasificación a 7 o menos, deberá introducir una contraseña de 4 dígitos para evitar la reproducción de discos con clasificaciones mayores.
1 Seleccione Contraseña utilizando los botones ▲▼ del menú de configuración.
2 Al seleccionar Contraseña, pulse ▶ al mismo tiempo.
3 Introduzca una contraseña de cuatro dígitos utilizando los botones numéricos para crear una contraseña de seguridad de cuatro dígitos personal y, a continuación, pulse SELECT/ENTER.
No olvide su contraseña.
4 Introduzca de nuevo la contraseña de cuatro dígitos y pulse SELECT/ENTER para verificarla. La configuración se ha completado.
Nota
Al cambiar la contraseña de cuatro dígitos es necesario confirmarla (consulte "Cambio de la contraseña de cuatro dígitos").
Cambio de la contraseña de cuatro dígitos
1 Pulse SETUP para mostrar el menú de configuración.
2 Pulse ▼ para seleccionar Contraseña.
3 Introduzca la antigua contraseña y pulse SELECT/ENTER.
4 Seleccione Cambio utilizando los botones ▲▼ y pulse SELECT/ENTER.
5 Introduzca la nueva contraseña de cuatro dígitos y pulse SELECT/ENTER.
6 Introduzca la misma contraseña de nuevo y verifiquela pulsando SELECT/ENTER.
7 Pulse SETUP para salir del menú.
Si olvida la contraseña de cuatro dígitos
Si ha olvidado la contraseña debe seguir los siguientes pasos para borrar la contraseña actual.
1 Pulse SETUP para mostrar el menú de configuración.
2 Pulse ▼ para destacar Contraseña.
3 Introduzca el número 210499 de seis dígitos y pulse SELECT/ENTER.
Se ha borrado la contraseña de cuatro dígitos.
4 Introduzca una nueva contraseña conforme se mostró anteriormente.
Reproducción normal
Preparación:
- Encienda la TV.
- Sintonice la TV en el canal de salida del DVD+VCR (CH 3 o 4) o establezca el selector de fuente de TV en VIDEO.
- Si se ha realizado una conexión de VIDEO / AUDIO entre el VCR y la TV, establezca el selector de fuente de TV en VIDEO.
1 Introduzca una cinta de vídeo pregrabada. El 0-0 indicador se encenderá y el DVD+VCR se encenderá automáticamente.
- Asegúrese de que el indicador TIMER de la ventana del display no está encendido. Si lo estuviera, pulse POWER una vez.
- Si se introduce una cinta sin pestaña de seguridad, la unidad comenzará la reproducción de forma automática.
2 Pulse PLAY una vez. En la pantalla de TV a
- No es necesario seleccionar la velocidad de la cinta para la reproducción. El VCR la seleccionará automáticamente.
- El selector TV/VCR cambia al modo de VCR automáticamente en la reproducción.
3 Pulse STOP para interrumpir la reproducción. En la pantalla de TV aparece STOP.
- Si la cinta llega al final antes de pulsar STOP, el VCR se parará, rebobinará la cinta, la expulsará y se apagará automáticamente.
Control de ajuste
Ajuste automático
La función de ajuste automático ajusta la imagen para eliminar la niebla o rayas.
La función de ajuste automático funciona en los siguientes casos:
- Una cinta se reproduce por primera vez.
- La velocidad de la cinta cambia (SP, LP, EP).
- Las rayas o la niebla aparece debido a grietas en la cinta.
Ajuste manual
Si se produce ruido en la pantalla durante la reproducción de la cinta, pulse CH/TRK (▲▼) en el mando a distancia o CH (▲▼) en el panel delantero hasta que el ruido de la pantalla se reduzca.
- Si hay temblores en la pantalla, ajuste estos controles con especial cuidado.
- El ajuste vuelve a establecerse como normal automáticamente cuando la cinta se expulsa o el cable de alimentación se desenchufa durante más de 3 segundos.
Reproducción con efectos especiales
Notas sobre la reproducción con efectos especiales
- Aparecerán líneas horizontales (barras de ruido) en la pantalla de TV. Esto es normal
- El audio pasa a modo silencio automáticamente durante los modos de efectos especiales, de forma que no hay sonido durante la búsqueda.
- En los modos de búsqueda de imagen a alta velocidad, se necesita un pequeño periodo de tiempo para que la velocidad de la cinta se estabilice al volver a introducir el modo de reproducción. En este tiempo pueden notarse ligeras interferencias.
Búsqueda
Esta función le permite buscar de forma rápida y visual la sección de cinta deseada en cualquier dirección, ya sea hacia delante o hacia atrás.
1 Pulse BACKWARD ◀◀ o FORWARD ▶▶ durante la reproducción. El VCR se activará en modo de búsqueda.
- Si el VCR se deja en modo de búsqueda durante más de 3 minutos, pasará a modo de reproducción de forma automática para proteger los cabezales de la vídeo y la cinta.
2 Pulse PLAY para volver al modo de reproducción.
Imagen congelada y reproducción Por marcos
1 Pulse PAUSE/STEP durante la reproducción.
La imagen congelada aparecerá en la pantalla de TV.
- Si la imagen congelada vibra de forma vertical, estabilícela pulsando CH/TRK (▲▼) en el mando a distancia.
- Si el VCR se deja en modo de congelación durante más de 5 minutos, pasará a modo de interrupción de forma automática para proteger los cabezales del vídeo y la cinta.
2 Pulse PAUSE/STEP varias veces para adelantar la imagen de vídeo un marco de una sola vez mientras ve la imagen congelada.
3 Pulse PLAY para volver al modo de reproducción.
Movimiento lento
1 Pulse FORWARD ▶▶▶ mientras el VCR se encuentra en modo de congelación. La cinta se reproducirá a una velocidad de 1/19 veces más lenta que a velocidad normal.
- Utilice CH/TRK (▲/▼) en el mando a distancia para minimizar las bandas de ruido durante la reproducción lenta.
- Si el modo de movimiento lento continúa durante más de 30 segundos, el VCR cambiará a modo de reproducción de forma automática.
2 Pulse PLAY para volver al modo de reproducción.
CM SKIP (Saltar anuncios)
Esta función es muy útil para saltar los anuncios o segmentos cortos de programas.
1 Pulse CM SKIP durante el modo de reproducción. Se realizará una búsqueda rápida de imagen hacia delante cada 30 segundos de grabación.
- El tiempo del salto puede extenderse pulsando CM SKIP.
- Si continúa pulsando, el avance de la búsqueda rápida de imagen hacia delante irá incrementando de 30 en 30 segundos (hasta un máximo de dos minutos).
2 Cuando la búsqueda se complete, el VCR volverá al modo de reproducción automáticamente.
Funcionamiento con cinta (Continuación)
Grabación normal
Preparación:
- Encienda el VCR y la TV.
- Sintonice la TV en el canal de salida del DVD+VCR (CH 3 o 4) o establezca el selector de fuente de TV en VIDEO.
- Si se ha realizado una conexión de VIDEO / AUDIO entre el VCR y la TV, establezca el selector de fuente de TV en VIDEO.
1 Introduzca una cinta de vídeo con la pestaña de seguridad.
2 Seleccione el canal deseado utilizando ▲/▼.
- Si está grabando desde otra fuente a través de las conexiones de entrada de audio / vídeo (en el panel trasero o delantero), seleccione LINE1 o LINE2 pulsando INPUT.
- Si está grabando desde otra fuente a través de las conexiones de entrada de audio / vídeo (en el panel trasero o delantero), seleccione LINE1 o LINE2 pulsando INPUT.
3 Establezca la velocidad de grabación deseada (SP o EP) pulsando SPEED.
- Este VCR no se ha diseñado para grabar en modo LP.
- Este VCR no se ha diseñado para grabar en modo LP.
4 Establezca el modo de MTS como desee (Consulte la página 16, 26).
5 Pulse REC/ITR una vez.
La grabación comenzará. (El indicador REC se encenderá en la ventana del display).
- Si se introduce una cinta sin pestaña de seguridad, se expulsará de forma automática.
6 Pulse STOP para interrumpir la grabación. Si la cinta llega al final antes de pulsar STOP, el VCR se parará, rebobinará la cinta, la expulsará y se apagará automáticamente.
Grabación en pausa
1 Pulse PAUSE/STEP para dejar en pausa la cinta durante la grabación.
El indicador REC parpadeará en la ventana del display.
2 Cuando desee continuar con la grabación pulse PAUSE/STEP o REC/ITR.
- La cinta se parará de forma automática después de 5 minutos en modo de pausa para proteger los cabezales de la vídeo y la cinta.
Grabación de un programa de TV mientras se ve otro diferente
1 Pulse TV/VCR para seleccionar el modo de TV durante la grabación.
El indicador VCR desaparece.
2 Seleccione el canal de TV que desea ver.
Consejos
Cuando realice cambios durante la grabación, utilice siempre PAUSE/STOP para obtener unos mejores resultados.
Por ejemplo, para cambiar los canales durante la grabación, pulse primero PAUSE/STEP para dejar la unidad en modo de pausa. A continuación, seleccione el canal deseado del VCR y pulse de nuevo PAUSE/STEP para continuar con la grabación.
Grabación programada
Este VCR se puede programar para que grabe hasta 8 programas en un periodo de un año. Para que no tenga que estar pendiente de la grabación, el temporizador debe saber los canales que se van a grabar y las horas de inicio y fin.
- Si intenta establecer el temporizador del programa antes de la configuración del reloj, POR FAVOR AJUSTE EL RELOJ aparece unos momentos y, a continuación, el menú de RELOJ aparece en la pantalla de TV. Establezca la hora y fecha antes de comenzar.
- Asegúrese de que la cinta está en el VCR y que la pestaña de seguridad está colocada, de lo contrario, la cinta será expulsada automáticamente.
Preparación:
- Encienda el VCR y la TV.
- Asegúrese de que la TV está establecida en el canal de salida del VCR (3 o 4).
- Asegúrese de que la BANDA SINTONIZADA del menú de SINTONIZAR está establecida adecuadamente (TV o CATV).
1 Pulse MENU y el menú PRINCIPAL aparecerá.
2 Utilice ▲▼ para elegir el menú de PROGRAMA.
3 Pulse SELECT/ENTER para desplazarse al menú de PROGRAMA.
El menú de PROGRAMA aparecerá.
- Si ya se han introducido todos los programas, el mensaje FULLY PROGRAMMER aparecerá unos momentos y, a continuación, PROGRAMA 1 aparecerá en la pantalla de TV.
4 Utilice ◀ o ▶ para elegir el N° de PROGRAMA (1-8).
5 Utilice ▼ para elegir la opción MES.
Utilice ◀ o ▶ para elegir el mes deseado.
6 Utilice ▼ para elegir la opción DÍA.
Utilice ◀ o ▶ para elegir el día deseado.
7 Utilice ▼ para elegir la opción INICIO.
Utilice ◀ o ▶ para elegir la hora de comienzo deseada.
8 Utilice ▼ para elegir la opción TERMINAR.
Utilice ◀ o ▶ para elegir la hora de interrupción deseada.
9 Utilice ▼ para elegir la opción CANAL.
Utilice ◀ o ▶ para elegir el canal deseado.
(Canal, LÍNEA1 o LÍNEA2).
Usuarios de TV por cable: Si dispone de una TV por cable y utiliza una caja de cable para la conexión de la antena / TV por cable al DVD+VCR (página 12) a través del convertidor de caja de cable, deberá establecer el canal con este paso para que coincida el canal de salida de la caja de cable (normalmente CH 3 o 4). Cambie los canales en la caja de cable en vez de cambiar el VCR.
Funcionamiento con cinta (Continuación)
Utilice ▼ para elegir la opción VELOCIDAD. Utilice ◀ o ▶ para elegir la velocidad de grabación deseada (AUTO, SP o EP).
- El modo automático determina el tiempo de cinta restante y establece la velocidad en SP o EP, según sea necesario, para completar la grabación del programa. Se producirán distorsiones de sonido e imagen en el punto donde la velocidad cambia.
Utilice ▼ para elegir la opción REPETIR. Utilice ◀ o ▶ para elegir la repetición deseada (NORMAL, SEMANAL o DIARIA).
NORMAL....para grabar hasta 8 programas en un único día o en distintos días en un periodo de un año. SEMANAL....para grabar hasta 8 programas en un día determinado de cada semana.
DIARIA....para grabar hasta 8 programas a las mismas horas de lunes a viernes.
Consejo
Si la fecha de entrada es incorrecta, utilice ▲ p para seleccionar la fecha y corrijala utilizando ◀ or ▶.
Pulse MENU para que el programa quede memorizado en el VCR.
- Si la hora del programa ya ha pasado, el mensaje PROGRAMACION TIEMPO VENCIDO aparecerá en la pantalla de TV. Regrese al programa incorrecto y vuelva a programarlo con la hora correcta.
- Si introduce una fecha ya pasada, la grabación programada se realizará en esa fecha, pero del año siguiente.
- Se pueden introducir programas complementarios repitiendo los pasos 1-12.
Usuarios de TV por cable: Si el enganche del cable se realiza a través de una caja convertidora, podrá programar varias grabaciones únicamente en el canal de salida de la caja convertidora. Esto se debe a que el convertidor determina el canal que ve a través del VCR.
Apague el DVD+VCR para que se realice la grabación programada.
Consejo
Si ha terminado la programación y desea establecer el VCR para que grabe los programas que ha introducido: A) ASEGÚRESE DE QUE HA INTRODUCIDO UNA CINTA EN EL VCR. B) DEBE APAGAR EL VCR ANTES DE QUE EMPIECE A GRABAR LOS PROGRAMAS MEMORIZADOS. El indicador TIMER se enciende. Ahora, el VCR está establecido para los grabar programas memorizados.
Nota
Si la alimentación falla o el VCR se desconecta de la salida de corriente, las configuraciones de la hora del reloj y temporizador correctas se mantienen en la memoria durante unos 3 segundos. Después de 3 segundos, el reloj y el temporizador se deben restablecer cuando el VCR vuelva a tener alimentación. Vuelva a configurar el reloj siguiendo las instrucciones.
Comprobación (Eliminación) del programa memorizado
La programación se puede comprobar siempre que el VCR esté apagado.
1 Pulse MENU y el menú PRINCIPAL aparecerá.
2 Utilice ▲/▼ para elegir el menú de PROGRAMA. Pulse SELECT/ENTER y el menú de PROGRAMA aparecerá.
3 Utilice ◄/▶ para seleccionar el programa que desea comprobar o eliminar. Si desea eliminar el programa, pulse CLEAR.
4 Pulse MENU para volver a la pantalla de TV.
Prioridad de programas
Si las horas de comienzo y fin de los programas actuales se empalmar en el mismo día (consulte el ejemplo del esquema a la izquierda), el programa número 2 no se grabará hasta que el
programa número 1 no haya terminado. La primera parte del programa número 2 no se grabará. Lo mismo le ocurrirá al programa número 3.
Funcionamiento con cinta (Continuación)
Grabación programada momentánea (Grabación de un paso)
La grabación programada momentánea le permite grabar fácilmente un periodo de tiempo predeterminado sin utilizar el temporizador de programa.
Preparación:
- Encienda el VCR y la TV.
- Asegúrese de que la TV está sintonizada en el canal de salida del VCR (3 o 4).
- Si se ha realizado una conexión de VIDEO / AUDIO entre el VCR y la TV, establezca el selector de fuente de TV en VIDEO.
1 Introduzca una cinta de vídeo con la pestaña de seguridad.
2 Seleccione el canal deseado utilizando CH/TRK (▲▼) o los números (0-9).
El número de canal aparece en la pantalla de TV.
- Si está grabando desde otra fuente a través de las conexiones de entrada de audio / vídeo (en el panel trasero o delantero), seleccione LINE1 o LINE2.
3 Establezca la velocidad de grabación deseada (SP o EP) pulsando SPEED.
La velocidad de la cinta aparecerá en la pantalla de TV.
Pulse REC/ITR dos veces.
El menú ilustrado aparecerá en la pantalla de TV.
- La grabación comenzará y el indicador TIMER se encenderá.
5 Pulse REC/ITR varias veces para seleccionar el tiempo de grabación.
Al final de la grabación, el VCR interrumpirá la grabación y se apagará.
- Durante la Grabación programada momentánea no se podrá cambiar el canal del VCR.
- Puede interrumpir la grabación pulsando STOP.
MENÚ DE GRABACIÓN PROGRAMADA MOMENTÁNEA (GRABACIÓN DE UN PASO)
| GRABACION RAPIDA | |
| POR TIEMPO | |
| CANAL | 2 |
| VEL. | SP |
| INICIO | AHORA |
| TIEMPO | 0H30M |
Display de tiempo (cada vez que pulse REC/ITR aumentará el tiempo de grabación 30 minutos)
Comprobación del tiempo de grabación
Pulse REC/ITR una vez para comprobar el tiempo de grabación. La configuración de rellamada volverá a la pantalla de TV después 6 segundos de forma automática.
Extensión del tiempo de grabación
El tiempo de grabación podrá extenderse cada vez que pulse REC/ITR.
Si continúa pulsando, el tiempo de grabación aumentará en intervalos de 30 minutos.
Notas
- Si pulsa PAUSE/STEP durante la grabación programada momentánea, el VCR pasará a modo de pausa de grabación. La grabación programada momentánea se cancela.
- Si el VCR está establecido en "0H00M", el VCR pasa a modo de grabación normal.
Doblaje y edición
Si desea editar o doblar las grabaciones con la cámara de audio y vídeo (u otro VCR) en el VCR, le resultará fácil y rápido gracias a las conexiones de entrada de audio y vídeo (A/V) del panel trasero (o delantero).
Estas conexiones de A/V directas también le proporcionarán una mejor calidad de imagen que si utilizara la conexión RF del panel trasero.
1 Conecte las salidas A/V de la cámara de audio y vídeo (o de otro VCR) al DVD+VCR como se muestra en la página 14.
2 Establezca el canal de entrada "LINE 2". Pulse INPUT para seleccionar LINE2.
- Si ya ha conectado el VCR a las conexiones de entrada de A/V de la parte trasera del VCR, debe seleccionar el canal de entrada LINE 1 pulsando INPUT dos veces.
3 Reproduzca la cinta en la cámara de audio y vídeo (u otro VCR). Si dispone de una TV acoplada al VCR, podrá ver la reproducción de vídeo.
4 Si desea que comience la grabación, pulse REC/ITR en el VCR una vez.
N Nota
Antes de grabar confirme la posición de comienzo de la grabación.
Copia del DVD al VCR
Esta unidad le permite copiar contenido de un DVD a una cinta VHS pulsando el botón COPY.
Notas
- Si el DVD que desea copiar tiene protección anti-copias, no podrá copiar el disco. No se permite la copia de los DVD codificados de Macrovision. En la ventana del display aparecerá "LOCK" (bloqueado).
1 Introduzca un disco
Introduzca el disco que desea copiar en la plataforma de DVD y cierra la bandeja del disco.
2 Introduzca una cinta VHS
Introduzca una cinta de vídeo VHS virgen en la plataforma del VCR.
3 Pulse COPY en el panel delantero de la unidad El DVD pasará a modo de reproducción y el VCR pasará a modo de grabación.
- Si aparece el menú del disco de DVD, probablemente deba pulsar PLAY manualmente para comenzar la copia.
Interrupción del proceso de copia
Cuando finalice la reproducción del DVD, pulse el botón del VCR desde el mando a distancia y, a continuación, pulse STOP para finalizar la copia. Debe interrumpir el proceso de copia manualmente cuando la película del DVD finalice, de lo contrario, puede que la unidad vuelva a reproducirlo y grabarlo una y otra vez.
Sistema estéreo HI-FI VHS / Retransmisión MTS
Este VCR está equipado con un sistema de sonido de audio HI-FI VHS para la grabación y reproducción. La siguiente información ofrece una breve descripción del audio HI-FI y de la grabación y reproducción de una cinta en modo de audio HI-FI.
Reproducción con sonido de audio estéreo HI-FI
Para lograr una verdadera reproducción en estéreo se necesita una TV en estéreo con conexiones de entrada AUDIO/VIDEO o un sistema de audio estéreo. Recomendamos la conexión de esta unidad a un sistema de audio estéreo en casa para experimentar el completo y rico sonido estéreo disponible en las cintas grabadas en HI-FI.
1 Establezca la opción MODO DE AUDIO en HI-FI en el menú de AJUSTAR.
2 Establezca la opción SALIDA DE AUDIO en la posición ESTÉREO.
POSICIÓN ESTÉREO: el sonido del canal izquierdo (L) se escucha desde el altavoz izquierdo y el sonido del canal derecho (R) se escucha desde el altavoz derecho. POSICIÓN IZQUIERDA: el sonido del canal izquierdo (L) se escucha desde los dos altavoces. POSICIÓN DERECHA: el sonido del canal derecho (R) se escucha desde los dos altavoces.
3 Introduzca una cinta y pulse PLAY. Ajuste el volumen del sistema estéreo.
MTS (Sonido de TV multicanal)
Este VCR decodificara las señales de sonido de retransmisión que no se emitan por aire tanto bilingües (SAP) como estéreo MTS. También decodifica el sonido de TV estéreo de las empresas de cable locales, siempre que operen en frecuencias de cable asignadas y utilicen el sistema de sonido de TV bilingüe / estéreo MTS recomendado de EIA.
Indicador de sonido de TV multicanal (MTS)
Muestra en pantalla, tal y como se ilustra a continuación, cuando se pulsa SELECT/ENTER.
- Uno o ambos indicadores se encenderán dependiendo de la retransmisión MTS.
Pantalla de TV
Si en la pantalla de TV aparece únicamente STEREO. El VCR puede grabar en estéreo en las pistas de audio HI-FI si la opción TIP/TRANS se encuentra en la posición ESTÉREO. El VCR también puede grabar audio mono en la pista de audio mono.
Si en la pantalla de TV aparece únicamente SAP. Establezca la opción TIP/TRANS en SAP.
Si en la pantalla de TV aparece STEREO/SAP. Utilice la opción TIP/TRANS para seleccionar el modo de grabación deseado (ESTÉREO o SAP).
Grabación SAP (Programa de audio segundo)
Algunas estaciones emiten Programa de audio segundo, que se utilizan para un segundo idioma o para información complementaria. Si la estación emite un Programa de audio segundo, siga el procedimiento siguiente para grabar el SAP.
1 Introduzca una cinta de vídeo con la pestaña de seguridad.
2 Establezca la opción TIP/TRANS en SAP (menú de AJUSTAR).
Realice esta operación únicamente si aparece SAP en la pantalla de TV o si sabe que el programa utilizará SAP.
3 Establezca la velocidad de grabación deseada (SP o EP) pulsando SPEED.
4 Seleccione el canal deseado. SAP debe aparecer en la pantalla de TV.
5 Pulse REC/ITR una vez.
Ahora se grabará el programa que ve y escucha en la TV.
6 Pulse STOP para interrumpir la grabación.
Funcionamiento con cinta (Continuación)
Función de memoria del contador de la cinta
Contador de tiempo real
Muestra la duración de la cinta en horas, minutos y segundos (consulte la izquierda). Pulse CLK/CNT para seleccionar el display del contador en tiempo real. Cada vez que pulse CLK/CNT, la pantalla de TV cambia tal y como se muestra en la siguiente ilustración.
- El contador cambia a "M 0:00:00" cuando se expulsa la cinta.
- El contador de tiempo real no funciona si no hay nada grabado en la cinta.
- El contador de tiempo real no funciona si no hay introducida una cinta.
Función de la memoria del contador
Resulta de gran utilidad si hay una sección de la cinta que desee ver inmediatamente después de la grabación o si desea volver al mismo punto varias veces.
1 Comience a grabar o reproducir una cinta.
2 Pulse CLK/CNT varias veces hasta que aparezca el contador de tiempo real en la pantalla de TV.
3 Vuelva a establecer el contador en "M 0:00:00" en el punto que desee localizar posteriormente pulsando CLEAR.
4 Continúe grabando o reproduciendo.
5 Pulse STOP cuando la grabación o reproducción finalice.
6 Pulse BACKWARD.
La cinta se para automáticamente cuando el contador de cinta vuelve a "M 0:00:00".
Cinta restante
Esta función permite mostrar el tiempo de cinta restante durante la grabación o reproducción.
Pulse CLK/CNT hasta que aparezca el indicador REM en la pantalla de TV durante la grabación o reproducción.
N Nota
Puede que el indicador del tiempo de cinta restante no se muestre correctamente dependiendo del estado y del tipo de cinta (T-140, T-160 o T-210, etc.)
Información complementaria
- El VCR rebobinará la cinta de forma automática al final de la cinta en los modos grabación manual, grabación programada, grabación programada momentánea, reproducción o adelantado rápido. La cinta se parará cuando llegue al principio y se expulsará y, a continuación, el VCR se apagará.
- Si no va a seguir utilizando el VCR, rebobina, expulse y retire la cinta. Coloque la cinta en su funda para protegerla del polvo. No es necesario que rebobine la cinta antes de retirarla, pero si lo hace, estará lista para reproducirla o grabar la próxima vez que la utilice.
- Asegúrese de que el selector de canal de VCR se encuentra en el canal que desea grabar. El canal que se está grabando puede comprobarse estableciendo la televisión en el canal de VCR (3 o 4) y pulsando el selector TV/VCR para encender el indicador VCR del VCR.
- No intente acoplar más de un establecimiento de televisión al VCR ya sea para la grabación o reproducción.
Sistema de reproducción automática
Este VCR incorpora las funciones de reproducción y rebobinado completos.
Introduzca un cinta (sin la pestaña de seguridad).
- El VCR se conecta automáticamente y comienza la reproducción.
- Al final de la cinta, el VCR se para y rebobina la cinta.
- La cinta se expulsa después de haberla rebobina y el VCR se apaga automáticamente
Funcionamiento con DVD, CD de vídeo y CD de audio
Reproducción de un DVD, CD de vídeo y CD de audio
Configuración de la reproducción
- Encienda la TV y seleccione la fuente de entrada de vídeo conectada al DVD+VCR.
- Sistema de audio: encienda el sistema de audio y seleccione la fuente de entrada conectada al DVD+VCR.
1 Pulse OPEN/CLOSE para abrir la bandeja del disco.
2 Coloque el disco elegido en la bandeja con la etiqueta hacia arriba. Si introduce un DVD de doble cara, asegúrese de que la cara que desea reproducir está hacia arriba.
3 Pulse OPEN/CLOSE para cerrar la bandeja. En la ventana del display aparece "DISC LOAD" (carga del disco) y la reproducción comienza automáticamente. Si la reproducción no comienza, pulse PLAY. En algunas ocasiones, podrá aparecer el menú del disco.
Si se muestra una pantalla del menú
Puede que se muestre primero la pantalla del menú cuando se cargue un DVD o un CD de vídeo que contenga menú.
Utilice los botones ◀▶▲▼ para seleccionar el título / capítulo que desea ver y, a continuación, pulse SELECT/ENTER para que comience la reproducción. Pulse TITLE o DISC MENU para volver a la pantalla del menú.
- Utilice los botones numéricos para seleccionar la pista que desea ver.
Pulse RETURN para volver a la pantalla del menú. - La configuración del menú y los procedimientos de funcionamiento para la utilización del menú pueden ser diferentes dependiendo del disco. Siga las instrucciones de cada pantalla del menú. También puede establecer PBC en off bajo la configuración. Consulte la página 20.
Notas
- Si hay establecido Control parental y el disco no se encuentra en las configuraciones de Clasificación (no autorizado), se debe introducir la contraseña de cuatro dígitos y / o el disco debe ser autorizado (consulte Control parental en la página 21).
- Puede que los DVD tengan un código de región.
- El DVD+VCR no reproducirá discos que tengan un código de región distinto al del DVD+VCR. El código de región para este DVD+VCR es 4 (cuatro).
Salvapantallas
La imagen del salvapantallas aparece si deja el DVD+VCR en modo de interrupción durante unos cinco minutos.
Funciones generales
Nota
A menos que se establezca lo contrario, todos los funcionamientos descritos utilizan el mando a distancia. Algunas funciones también pueden estar disponibles en el menú de configuración.
Desplazamiento a otro TÍTULO
Cuando un disco tiene más de un título, puede desplazarse a otro título de la siguiente forma:
- Pulse DISPLAY cuando la reproducción se interrumpa y, a continuación, pulse el botón numérico correspondiente (0-9) para seleccionar un número de título.
Desplazamiento a otro CAPÍTULO / PISTA
Cuando un título de un disco tiene más de un capítulo o un disco tiene más de una pista, podrá desplazarse a otro capítulo / pista de la siguiente forma:
- Pulse BACKWARD ◀◀◀ o FORWARD ▶▶▶ un momento durante la reproducción para seleccionar el capítulo / pista siguiente o para volver al principio del capítulo / pista actual.
- Pulse BACKWARD ◀◀◀ dos veces instantáneamente para volver al capítulo / pista anterior
- Para ir directamente a un capítulo durante la reproducción, pulse DISPLAY. A continuación, pulse ▲▼ para seleccionar C (capítulo). y para un CD de vídeo o de audio, seleccione T para la pista. A continuación, introduzca el número de capítulo / pista utilizando los botones numéricos (0-9).
Consejo
En el caso del CD de audio, introduzca el número de pista para llegar directamente a ella utilizando los botones numéricos (0-9) durante la reproducción.
Movimiento lento
1 Pulse PAUSE/STEP durante la reproducción.
El DVD+VCR se encuentra ahora en modo de pausa.
2 Pulse BACKWARD ◀◀◀ o FORWARD ▶▶▶ durante el modo de pausa.
El DVD+VCR introducirá el modo de movimiento lento.
3 Utilice BACKWARD ◀◀ o FORWARD ▶▶ I : para seleccionar la velocidad deseada: ◀ 1/16, ◀ 1/8, ◀ 1/4 o ◀ 1/2 (hacia atrás) o ▶ 1/16, ▶ 1/8, ▶ 1/4 o ▶ 1/2 (hacia delante).
Con un CD de vídeo, la velocidad del movimiento lento cambia:
1/16, 1/8 o 1/4 (únicamente hacia delante).
4 Pulse PLAY para volver al modo de reproducción.
Nota
No se aplica al CD de vídeo la reproducción inversa en movimiento lento.
Funcionamiento con DVD, CD de vídeo y CD de audio (Continuación)
Funciones generales (continuación)
Imagen congelada y reproducción por marcos
Discos de vídeo de DVD
1 Pulse PAUSE/STEP durante la reproducción.
El DVD+VCR se encuentra ahora en modo de pausa.
2 Con un DVD, puede hacer avanzar la imagen marco a marco pulsando varias veces PAUSE/STEP en el mando a distancia.
CD de audio
1 Pulse PAUSE/STEP durante la reproducción.
El DVD+VCR se encuentra ahora en modo de pausa.
2 Para volver a la reproducción, pulse PLAY o pulse PAUSE/STEP de nuevo.
Búsqueda
1 Mantenga pulsado BACKWARD ◀◀◀ o FORWARD ▶▶▶ unos dos segundos durante la reproducción. El DVD+VCR se encuentra ahora en modo de búsqueda.
2 Mantenga pulsado BACKWARD ◀◀ o FORWARD ▶▶I varias veces para seleccionar la velocidad requerida: ◀◀X2, ◀◀X4, ◀◀X16, ◀◀X100 (hacia atrás) o ▶▶X2, ▶▶X4, ▶▶X16, ▶▶X100 (hacia delante). Con un CD de vídeo, la velocidad de búsqueda cambia: ◀◀X2, ◀◀X4, ◀◀X8 (hacia atrás) o ▶▶X2, ▶▶X4, ▶▶X8 (hacia delante). Con un CD de audio, la velocidad de búsqueda cambia: ◀◀X2 (hacia atrás) o ▶▶X2 (hacia delante).
3 Pulse PLAY para volver al modo de reproducción.
Aleatorio
1 Pulse RANDOM durante la reproducción o en modo de interrupción. La unidad comienza automáticamente la reproducción aleatoria y en la pantalla de TV aparece "RANDOM".
2 Pulse RANDOM hasta que aparezca NORMAL en la pantalla de TV para volver a la reproducción normal.
Consejos
Si pulsa BACKWARD ◀◀ o FORWARD ▶▶ durante la reproducción aleatoria, la unidad selecciona otro título (pista) y continúa la reproducción aleatoria.
N Nota
Esta función sólo funciona con discos de karaoke de DVD, CD de vídeo sin PBC y CD de audio.
Repetición
Discos de vídeo de DVD – Repetir Capítulo/Título/Off
1 Pulse REPEAT para repetir el capítulo que actualmente se está reproduciendo. El icono de Repetir capítulo aparece en la pantalla de TV.
2 Pulse REPEAT otra vez para repetir el título que actualmente se está reproduciendo.
El icono de Repetir título aparece en la pantalla de TV.
3 Pulse REPEAT por tercera vez para salir del modo de repetición. El icono de Repetir off aparece en la pantalla de TV.
CD de vídeo y CD de audio – Repetir Pista / Todo / Off
1 Pulse REPEAT para repetir la pista que actualmente se está reproduciendo.
El icono de Repetir pista aparece en la pantalla de TV.
2 Pulse REPEAT otra vez para repetir el disco que actualmente se está reproduciendo.
El icono de Repetir todo aparece en la pantalla de TV.
3 Pulse REPEAT por tercera vez para salir del modo de repetición. El icono de Repetir off aparece en la pantalla de TV.
N Nota
En un CD de vídeo con PBC, debe establecer PBC en Off en el menú de configuración para poder utilizar la función de repetición. Consulte la página 20.
Repetición de A-B
Para repetir una secuencia de un título:
1 Pulse A-B en el punto de comienzo que elija A- aparece brevemente en la pantalla de TV.
2 Pulse A-B de nuevo en el punto de finalización que elija. A-B aparece brevemente en la pantalla de TV y la secuencia de repetición comienza ("A-B" aparece en la ventana del display).
3 Pulse A-B para cancelar la secuencia.
3D Surround
Esta unidad puede producir el efecto 3D Surround (sonido envolvente), que simula una reproducción de audio multicanal de dos altavoces estéreo convencionales en vez de los cinco o más altavoces que normalmente se necesitan para escuchar audio de multicanal de un sistema de cine en casa.
1 Pulse DISPLAY durante la reproducción.
2 Utilice ▲/▼ para seleccionar la opción de sonido. La opción de sonido aparecerá destacada.
3 Utilice ◀▶ para seleccionar "3D SUR".
Para apagar el efecto 3D Surround, seleccione "NORM".
Cambio del idioma del audio
Pulse AUDIO varias veces durante la reproducción para escuchar un idioma de audio o pista de audio diferente.
Cambio del canal del audio
Pulse AUDIO varias veces durante la reproducción para escuchar un canal de audio distinto (ESTÉREO, IZQUIERDO o DERECHO).
Funcionamiento con DVD, CD de vídeo y CD de audio (Continuación)
Funciones generales (continuación)
Búsqueda por tiempo
La función de Búsqueda por tiempo le permite comenzar la reproducción en el tiempo elegido en el disco.
1 Pulse DISPLAY durante la reproducción. El display en pantalla aparecerá. El cuadro de Búsqueda por tiempo muestra el tiempo de reproducción transcurrido del disco actual.
2 Antes de que transcurran 10 segundos, utilice ▲▼ para seleccionar el icono de Búsqueda por tiempo en el display en pantalla.
"-:-:-:" aparece en el cuadro de Búsqueda por tiempo.
3 Antes de que transcurran 10 segundos, utilice los botones numéricos para introducir el tiempo de comienzo requerido. Introduzca las horas, minutos y de izquierda a derecha en el cuadro.
Si introduce números erróneos, pulse CLEAR para borrar los números que ha introducido. A continuación, introduzca los números correctos.
4 Antes de que transcurran 10 segundos, pulse SELECT/ENTER para confirmar el tiempo de inicio. La reproducción comienza a partir del tiempo seleccionado en el disco. Si introduce un tiempo no válido, la reproducción continuará a partir del punto actual.
Zoom
La función de zoom le permite agrandar la imagen de vídeo y desplazarse por ella.
1 Pulse ZOOM durante la reproducción o la reproducción congelada para activar la función de zoom. El marco cuadrado se mostrará en el centro de la imagen. Si no se pulsa ningún botón antes de que transcurran 10 segundos, el marco cuadrado desaparecerá. Cada vez que pulse el botón ZOOM, la pantalla de TV cambia en la secuencia mostrada a continuación.
2 Utilice los botones ◀▶▲▼ para desplazar el punto del zoom.
3 Pulse SELECT/ENTER.
La imagen agrandada aparece.
4 Para volver a la reproducción normal, pulse ZOOM varias veces hasta que aparezca la imagen normal.
Notas
- La función de zoom puede que no funcione en algunos DVD.
- La función de zoom puede que no funcione en escenas multicanal.
Búsqueda por marcadores
Puede iniciar la reproducción desde un punto memorizado. Pueden memorizarse hasta nueve puntos. Siga los siguientes pasos para introducir una marca.
1 Durante la reproducción del disco, pulse MARKER cuando la reproducción llegue al punto que desea memorizar. El icono del marcador aparecerá brevemente en la pantalla de TV.
2 Repita el paso 1 para introducir hasta nueve puntos de marcador en un disco.
Para volver a una escena marcada
1 Pulse SEARCH durante la reproducción del disco. El menú de BÚSQUEDA POR MARCADORES aparecerá en la pantalla.
2 Utilice ◀▶ ▲▼ para seleccionar el marcador al que desea volver.
3 Pulse SELECT/ENTER.
La reproducción comenzará desde la escena marcada.
Eliminación de una escena marcada
1 Pulse SEARCH durante la reproducción.
El menú de BÚSQUEDA POR MARCADORES aparecerá en la pantalla.
2 Utilice ◀▶ ▲▼ para seleccionar el marcador que desea eliminar.
3 Pulse CLEAR.
Se eliminará el marcador del menú de búsqueda por marcadores.
4 Repita los pasos 2 y 3 si desea eliminar más números de marcadores.
Memoria del último estado
Este reproductor memoriza el último estado del último disco que ha visto. Las configuraciones permanecen en memoria aunque retire el disco del reproductor o lo apague. Si introduce un disco que tenga las configuraciones memorizadas, aparecerá el mensaje "Recupera disco Memorizado?" en la pantalla de TV. Utilice los botones
◀▶ ▲▼ para destacar "Si" y, a continuación, pulse SELECT/ENTER y se volverá a la última posición de interrupción automáticamente.
Notas
- Las configuraciones se almacenan en la memoria para que se utilicen en cualquier momento.
- Este reproductor no memoriza las configuraciones de un disco si apaga el interruptor antes de que comience la reproducción.
Funcionamiento con DVD, CD de vídeo y CD de audio (Continuación)
Funciones especiales del DVD (Continuación)
Comprobación de los contenidos de los discos de vídeo de DVD: Menús
Un DVD puede contener menús que le permitan acceder a funciones especiales. Pulse DISC MENU para utilizar el menú del disco. A continuación, pulse el botón numérico que corresponda para seleccionar una opción. O utilice los botones ◀▶▲▼ para destacar la selección y, a continuación, pulse SELECT/ENTER.
Menú del título
1 Pulse TITLE.
Si el título actual dispone de menú, éste aparecerá en la pantalla. De lo contrario, aparecerá el menú del disco.
2 El menú mostrará una lista con los ángulos de cámara, idiomas y opciones de subtítulo y capítulos para el título.
3 Para que el menú del título desaparezca, pulse de nuevo TITLE.
Menú del disco
1 Pulse DISC MENU.
Aparece el menú del disco.
2 Para que el menú del disco desaparezca, pulse de nuevo DISC MENU.
Ángulo de cámara
Si el disco contiene secuencias grabadas desde diferentes ángulos de cámara, el icono de ángulo parpadea en el visor. Si lo desea, puede cambiar el ángulo de cámara.
- Pulse ANGLE varias veces durante la reproducción para seleccionar el ángulo deseado.
El número del ángulo actual aparece en el display.
Subtítulos
Pulse SUBTITLE varias veces durante la reproducción para ver los distintos idiomas de subtitulación.
N Nota
Si aparece ∅, la función no se encuentra disponible en el disco.
Reproducción programada con
CD de vídeo y CD de audio
El programa le permite almacenar las pistas favoritas de un disco determinado en la memoria del DVD+VCR. El programa puede contener 20 pistas.
N Nota
En un CD de vídeo con PBC, debe establecer PBC en Off en el menú de configuración para poder utilizar la función de programa. Consulte la página 13.
1 Introduzca un CD de audio y cierre la bandeja.
2 Pulse PROGRAM durante la reproducción o en el modo de interrupción.
Aparece el menú del programa,
N Nota
Pulse PROGRAM para salir del menú del programa.
3 Utilice los botones numéricos para seleccionar el número de pista deseado.
4 Pulse ▶ y utilice los botones numéricos para seleccionar el número de pista siguiente.
5 Repita el paso 4 para incluir más pistas en la lista de programa.
6 Pulse PLAY o SELECT/ENTER para comenzar la reproducción.
La reproducción comenzará en el orden que ha programado las pistas y aparecerá "PROG." en la ventana del display. La reproducción se para después de que se hayan repetido todas las pistas del menú del programa.
Borrado del programa
Borrado de las pistas programadas una a una Utilice ◀/▶/▲/▼ para seleccionar los números no deseados y, a continuación, pulse CLEAR.
Borrado de todas las pistas programadas
- Utilice ◀/▶/▲/▼ para seleccionar "Borrar Todo" y, a continuación, pulse SELECT/ENTER.
- Pulse de nuevo SELECT/ENTER.
N Nota
Los programas también se borran cuando la unidad se apaga o se quita el disco.
Funcionamiento con discos MP3
Notas acerca de los discos MP3
Acerca de MP3
- Un archivo MP3 es un archivo de datos de audio comprimido que utiliza MPEG1, el esquema de codificación de tres archivos en capas de audio. Se denominan "archivos MP3" los archivos que tienen extensión .mp3.
- El DVD+VCR no puede leer un archivo de MP3 que tenga una extensión de archivo diferente a .mp3.
- El DVD+VCR no puede leer un archivo parecido a un MP3 que tenga una extensión de archivo .mp3.
La compatibilidad de los discos MP3 con este DVD+VCR se limita de la siguiente forma:
- Frecuencia de muestra / sólo a 44,1 kHz
- Intervalo de bit / dentro de los 32 - 320 kbps
- El formato físico CD-R debería ser "ISO 9660"
- Si graba archivos MP3 utilizando un software que no puede crear un SISTEMA DE ARCHIVO, por ejemplo, Direct-CD, no será posible reproducir archivos en MP3. Por lo tanto, se recomienda utilizar Easy-CD-Creator, que crea un sistema de archivo ISO9660.
- Un disco de sesión única necesita archivos MP3 en la primera pista. Si no hay un archivo MP3 en la primera pista, no puede reproducir archivos MP3. Si quiere reproducir archivos MP3, formatee todos los datos del disco o utilice uno nuevo.
- Los archivos se deben nombrar utilizando 8 letras o menos y deben incorporar la extensión .mp3. Ejemplo, "*******MP3".
- No utilice caracteres especiales como “_?!><+*}{[@]::V.} etc.
- El número total de archivos del disco debe ser menor de 256.
- Utilice discos CD-R de 74 minutos (650M). No utilice software CD-R de 80 minutos (700M).
Este DVD+VCR requiere discos / grabaciones que cumplan determinados estándares técnicos para lograr una calidad de reproducción óptima. Los DVD pregrabados se configuran automáticamente conforme a estos estándares. Existen muchos tipos de formatos de disco gravables (incluyendo CD-R que contenga archivos MP3).
Los clientes deben tener en cuenta que se necesita una autorización para descargar archivos y música en MP3 de Internet. Nuestra compañía no tiene derechos para conceder esta autorización. La autorización siempre la debe conceder el propietario del copyright.
Reproducción de discos MP3
EI DVD+VCR puede reproducir grabaciones en formato MP3 en discos CD-ROM, CD-R o CD-RW.
Antes de reproducir las grabaciones en MP3, lea las notas acerca de las Grabaciones en MP3 de la izquierda.
1 Introduzca un disco MP3 y cierre la bandeja. El menú de MP3 aparece en la pantalla de TV.
Menú de MP3
2 Utilice ▲▼ para seleccionar el directorio que contenga la pista que desea reproducir.
3 Pulse SELECT/ENTER y utilice ▲▼ para seleccionar la pista deseada.
4 Pulse SELECT/ENTER o PLAY.
La reproducción comienza.
Durante la reproducción, el tiempo de la reproducción transcurrido de la pista actual aparecerá en la ventana del display.
La reproducción se interrumpirá cuando se haya reproducido la última pista del directorio.
Volver al menú de MP3 anterior Pulse RETURN.
Desplazarse al primer menú de MP3 Pulse DISC MENU.
Volver al principio de la página del directorio Pulse TITLE.
Cada vez que pulse el botón, las páginas del directorio irán rotando.
Reproducción en pausa
Pulse PAUSE/STEP durante la reproducción. Pulse de nuevo PLAY o PAUSE/STEP para continuar con la reproducción.
Saltar a otra pista durante la reproducción
Pulse BACKWARD ◀◀◀ o FORWARD ▶▶▶ un momento durante la reproducción.
Funcionamiento con discos MP3 (Continuación)
Reproducción programada con discos en MP3.
El programa le permite almacenar las pistas favoritas de un disco determinado en la memoria del DVD+VCR.
El programa puede contener 60 pistas.
1 Siga los pasos 2-3 de Reproducción de MP3 y disco MP3 en la página 32.
2 Pulse PROGRAM para que aparezca la lista de pistas seleccionadas en la lista de programa de MP3.
3 Repita el pasos 1-2 para incluir más pistas en la lista de programa.
4 Pulse ▶.
La última lista programada que se seleccionó aparece destacada en la lista de programa.
5 Utilice ▲▼ para seleccionar la pista que desea comenzar a reproducir.
6 Pulse PLAY para comenzar.
La reproducción comenzará en el orden que ha programado las pistas y aparecerá "PROG." en la ventana del display. La reproducción se para después de que se hayan repetido todas las pistas de la lista de programa.
Borrado de una pista de la lista de programa
1 Utilice ▲▼◀▶ para seleccionar la pista que desea borrar de la lista de programa.
2 Pulse CLEAR.
La pista se borrará de la lista del programa.
Borrado de la lista completa del programa
Utilice ▲▼◀▶ para seleccionar Borrar todo y, a continuación, pulse SELECT/ENTER.
Repetición de la reproducción de discos MP3
Reproducción continua de una pista
Pulse REPEAT una vez durante la reproducción. La pista actual se reproducirá continuamente.
Repetición continua de un directorio completo Pulse REPEAT dos veces durante la reproducción. Se repetirán continuamente todas las pistas del directorio.
Reproducción continua de una pista programada Pulse REPEAT una vez durante la reproducción programada. La pista actual se reproducirá continuamente.
Repetición continua de un directorio completo Pulse REPEAT dos veces durante la reproducción programada.
Todas las pistas de la lista programada en MP3 se reproducirán de forma continua.
Salir del modo de repetición
Pulse REPEAT varias veces hasta que el icono Repetir desaparezca de la pantalla del menú.
Compruebe en la siguiente guía las posibles causas de un problema determinado antes de contactar con el servicio de reparación.
| Síntoma | Causa | Corrección |
| Sin alimentación. | El cable de alimentación está desconectado. | Enchufe el cable de alimentación a la toma de la pared de forma segura. |
| La alimentación está conectada, pero el DVD+VCR no funciona. | No hay discos introducidos.No hay cintas introducidas. | Introduzca un disco o cinta. Compruebe que el indicador de disco o cinta se enciende en la ventana del display. |
| Sin imagen. | La TV no está configurada para recibir la señal de salida del DVD+VCR. | Seleccione el modo de entrada de vídeo adecuado en la TV para que la imagen del DVD+VCR aparezca en la pantalla de TV. |
| El modo de TV/VCR para el DVD+VCR está establecido en TV. | Pulse TV/VCR en el mando a distancia varias veces para elegir el modo de VCR. El indicador de VCR aparece en el panel delantero del VCR. | |
| El cable del vídeo no está conectado de forma segura. | Conecte el cable de vídeo de forma segura. | |
| El interruptor de la TV no está encendido. | Encienda la TV. | |
| Sin sonido. | El equipo conectado con el cable de audio no está configurado para recibir la señal de salida del DVD+VCR. | Seleccione el modo de entrada correcto del receptor de audio de forma que pueda escuchar el sonido del DVD+VCR. |
| Los cables de audio no están conectados de forma segura. | Conecte el cable de audio de forma segura. | |
| El interruptor del equipo conectado con el cable de audio está apagado. | Encienda el equipo conectado con el cable de audio. | |
| La salida de audio digital no está en la posición correcta. | Establezca la salida de audio digital en la posición correcta y, a continuación, encienda el DVD+VCR de nuevo pulsando POWER. | |
| La imagen reproducida es pobre. | El disco está sucio. | Limpie el disco. |
| Los cabezales de la cinta están sucios. | Limpie los cabezales del vídeo. | |
| La cinta es de alquiler o se ha grabado en otro VCR. | Utilice ▲/▼ para realizar el ajuste manual mientras se la cinta se reproduce. | |
| El DVD+VCR no comienza la reproducción. | No hay discos introducidos.No hay cintas introducidas. | Introduzca un disco o cinta. Compruebe que el indicador de disco o cinta se enciende en la ventana del display). |
| Hay introducido un disco no reproducible. | Introduzca un disco reproducible. (Compruebe el tipo de disco, sistema de color y código regional). | |
| El disco está colocado al revés. | Coloque el disco con la cara de reproducción hacia abajo. | |
| El disco no está colocado dentro de la guía. | Coloque el disco en la bandeja correctamente dentro de la guía. | |
| El disco está sucio. | Limpie el disco. | |
| El nivel de Clasificación está establecido. | Cancele la función de Clasificación o cambie el nivel de clasificación. | |
| El control remoto no funciona adecuadamente. | El control remoto no apunta hacia el sensor remoto del DVD+VCR. | Apunte con el control remoto hacia el sensor remoto del DVD+VCR. |
| El control remoto está demasiado lejos del DVD+VCR. | Utilice el control remoto a menos de 7 m. | |
| Hay obstáculos en el camino del sensor remoto y el DVD+VCR. | Retire los obstáculos. | |
| Se han acabado las pilas del control remoto. | Sustituya las pilas por otras nuevas. |
Resolución de averías (Continuación)
| Síntoma | Causa | Corrección |
| Algunos canales se saltan al utilizar CH/TRK (▲/▼). | Se han eliminado estos canales con la opción CANAL AÑA/ELI. | Utilice CANAL AÑA/ELI para grabar los canales. Consulte “Selección de canal” en la página 16. |
| La imagen y el sonido del canal de retransmisión son débiles o no existen | La antena o cables están flojos. | Apriete las conexiones o sustituya el cable. |
| Se está utilizando una opción de SELEC/FUENTE inadecuada. | Compruebe todas las opciones de SELEC/FUENTE. Consulte “Selección de canal” en la página 16 para tener más detalles. | |
| La imagen de la cámara de audio y vídeo no aparece. | La cámara de audio y vídeo está apagada. | Encienda la cámara de audio y vídeo y utilícela correctamente. |
| La imagen de la cámara de audio y vídeo a través de la entrada de A/V al DVD+VCR no aparece en la pantalla de TV. | La FUENTE DE DVD+VCR no está en LINE. | Pulse INPUT para seleccionar el canal de entrada LINE. |
| La grabación programada no es posible. | El reloj del VCR no establece la hora correcta. | Establezca el reloj en la hora correcta. Consulte “Configuración del reloj” en la página 17. |
| El VCR está encendido y el temporizador no funciona. | Encienda el DVD+VCR para activar el temporizador. El indicador TIMER aparecerá en la ventana del display. | |
| El temporizador se ha programado inadecuadamente. | Vuelva a programar el temporizador. Consulte “Grabación programada” en las páginas 23-24. | |
| El indicador TIMER no aparece después de haberlo programado. | Apague el DVD+VCR para poder activar el temporizador. | |
| El indicador TIMER aparece después de que el VCR se apague. | El VCR está en modo de grabación programada. | Esta indicación de que el VCR se encuentra en modo de temporizador es normal. |
| No hay reproducción y/o grabación de audio estéreo. | La TV no es compatible con estéreo. | No se permite la acción. |
| El programa de retransmisión no están en formato estéreo. | No se permite la acción. | |
| Las conexiones de salida de A/V del DVD+VCR no están conectadas con las de entrada de A/V de TV. | Realice las conexiones de A/V. El estéreo sólo está disponible a través de la salida A/V del VCR. | |
| La salida de audio / vídeo del DVD+VCR no está seleccionada para verse en la TV. | Seleccione la fuente AUX o A/V como entrada de TV. | |
| El modo de TIPO DE RETRANSMISIÓN DE DVD+VCR está establecido en SAP o MONAURAL. | Establezca el modo de TIPO DE RETRANSMISIÓN en ESTÉREO. Consulte “Configuración del menú de configuración del VCR” en la página 16. |
Condensación de humedad
| Se puede producir condensación de humedad: | En los lugares donde se pueda producir la condensación: |
| • cuando el DVD+VCR se traslada de un lugar frío a uno caliente.• bajo condiciones extremas de humedad. | • mantenga el DVD+VCR conectado a la salida de corriente eléctrica con POWER encendido. Así evitará que se produzca la condensación.• Cuando la condensación aparezca, espere varias horas hasta que el VCR se seque antes de utilizarlo. |
Lista de código de idioma
Introduzca el número de código adecuado para las configuraciones iniciales de "Audio del disco", "Subtítulo del disco" y/o "Menú del disco". Consulte la página 19.
| Código | Idioma | Código | Idioma | Código | Idioma | Código | Idioma |
| 6566 | Abjasio | 7074 | Fijí | 7678 | Lingala | 8373 | Singhalés |
| 6565 | Afar | 7073 | Finés | 7684 | Lituano | 8375 | Eslovaco |
| 6570 | Afrikaans | 7082 | Francés | 7775 | Macedonio | 8376 | Esloveno |
| 8381 | Albano | 7089 | Frisio | 7771 | Madagascar | 8379 | Somali |
| 6577 | Amhárico | 7176 | Gallego | 7783 | Malayo | 6983 | Español |
| 6582 | Árabe | 7565 | Georgiano | 7776 | Malayalam | 8385 | Sudanés |
| 7289 | Armenio | 6869 | Alemán | 7784 | Maltés | 8387 | Suahili |
| 6583 | Assamés | 6976 | Griego | 7773 | Maori | 8386 | Sueco |
| 6588 | Aimará | 7576 | Groenlándico | 7782 | Marathi | 8476 | Tagalo |
| 6590 | Azerbayani | 7178 | Guaraní | 7779 | Moldavo | 8471 | Tajik |
| 6665 | Bashkir | 7185 | Gujarati | 7778 | Mongol | 8465 | Tamil |
| 6985 | Euskera | 7265 | Hausa | 7865 | Nauru | 8484 | Tártaro |
| 6678 | Bengalí | 7387 | Hebreo | 7869 | Nepalí | 8469 | Telugu |
| 6890 | Bhutaní | 7273 | Hindi | 7879 | Noruego | 8472 | Tailandés |
| 6672 | Bihari | 7285 | Húngaro | 7982 | Oriya | 6679 | Tibetano |
| 6682 | Bretón | 7383 | Islandés | 8065 | Punjabi | 8473 | Tigriña |
| 6671 | Búlgaro | 7378 | Indonesio | 8083 | Pashto, pushto | 8479 | Tonga |
| 7789 | Birmano | 7365 | Interlengua | 7065 | Persa | 8482 | Turco |
| 6669 | Bielorruso | 7165 | Irlandés | 8076 | Polaco | 8475 | Turcomano |
| 7577 | Camboyano | 7384 | Italiano | 8084 | Portugués | 8487 | Twi |
| 6765 | Catalán | 7465 | Japonés | 8185 | Quechua | 8575 | Ucraniano |
| 9072 | Chino | 7487 | Javanés | 8277 | Retorromano | 8582 | Urdu |
| 6779 | Corso | 7578 | Kannada | 8279 | Rumano | 8590 | Uzbeko |
| 7282 | Croata | 7583 | Kashmiri | 8285 | Ruso | 8673 | Vietnamita |
| 6783 | Checo | 7575 | Kazaco | 8377 | Samoano | 8679 | Volapük |
| 6865 | Danés | 7589 | Kirguís | 8365 | Sánscrito | 6789 | Galés |
| 7876 | Neerlandés | 7579 | Coreano | 7168 | Gaélico escocés | 8779 | Uolof |
| 6978 | Inglés | 7585 | Kurdo | 8382 | Servio | 8872 | Xhosa |
| 6979 | Esperanto | 7679 | Laosiano | 8372 | Serbocroata | 7473 | Judío |
| 6984 | Estonio | 7665 | Latín | 8378 | Shona | 8979 | Yoruba |
| 7079 | Faeroés | 7686 | Latvio, letón | 8368 | Sindhi | 9085 | Zulü |
Especificaciones
General
| Requisitos de alimentación | 110-240 V~ 50/60 Hz |
| Consumo de energía | 23 W |
| Dimensiones (aprox.) | 430 X 97,5 X 360 mm.(ancho x alto x largo) |
| Masa (aprox.) | 5,4 kg |
| Temperatura de funcionamiento | 5°C a 40°C |
| Humedad de funcionamiento | 5% a 90% |
| Sistema de señal | NTSC |
Entradas
| ENTRADA DE ANTENA | Entrada de antena o CATV, 75 ohms |
| ENTRADA DE VÍDEO VHS | 1 Vp-p 75 ohms, sync negativo, conexión RCA x 1 |
| ENTRADA DE AUDIO VHS | -6,0 dBm más de 47 kohms, conexión RCA (L, R)x 1 |
Salidas
| SALIDA DE VÍDEO | 1 Vp-p 75 ohms, sync negative |
| SALIDA DE S-VIDEO | (Y) 1,0 V (p-p), 75 ohms, negative sync., Mini DIN 4-clavijas(C) 0,3 V (p-p) 75 ohms |
| COMPONENT VIDEO OUT | (Y) 1,0 V (p-p), 75 ohms, negative sync., conexión RCA x 1(Pb)/(Pr) 0,7 V (p-p), 75 ohms, conexión RCA x 2 |
| Salida de audio (audio digital) | 0,5 V (p-p), 75 ohms, conexión RCA x 1 |
| Salida de audio (audio analógico) | 2,0 Vrms (1 kHz, 0 dB), 330 ohms, conexión RCA (L, R) x 1 |
| SALIDA RF | Canal 3 o 4 |
Especificaciones del VCR
| Sistema de cabezalesTemporizadorVelocidad de la cintaAncho de la cintaTiempo de grabación máximoTiempo de rebobinadoAntenaSeñal de salida de VHFCobertura de canalesIntervalo de frecuenciaProporción señal-ruidoIntervalo dinámicoSeparación de canales | Sistema azimuth de reconocimiento helical de cuatro cabezalesDisplay de 12 horas con AM y PMSP: 33,35 mm/seg., LP: 16,67 mm/seg, EP:11,12 mm/seg12,7 mm.SP: 2 HORAS (T-120), EP: 6 HORAS (T-120) / 8 HORAS (T-160)Unos tres minutos (T-120)75 ohms (VHF/UHF)Canal 3 o 4 (Conmutable)VHF: 2-13, UHF: 14-69, CATV: 1-125 (4A, A - W, W+1 - W+84, A-5 - A-1)20 Hz a 20 kHzMás de 43 dBMás de 83 dBMás de 55 dB |
Especificaciones del DVD
| Sistema de láser | Láser semiconductor, longitud de onda 650 nm |
| Respuesta de frecuencia | DVD (PCM 96 kHz): 8 Hz a 44 kHz, DVD (PCM 48 kHz): 8 Hz a 22 kHzCD: 8 Hz a 20 kHz |
| Proporción de señal-ruido | Más de 100 dB (sólo conectores ANALOG OUT) |
| Distorsión armónica | Menos del 0,008% |
| Intervalo dinámico | Más de 95 dB (DVD/CD) |
Accesorios:
Un cable de vídeo, un cable de audio, un cable coaxial RF de 75 ohm, un mando a distancia, dos pilas
- El diseño y las especificaciones están sujetos a cambios sin previo aviso.
- Reproductor de DVD + VCR Grabadora de Cintas de Vídeo
- MANUAL DEL PROPIETARIO
- Precauciones de seguridad
- ADVERTENCIA
- ATENCIÓN:
- INFORMACIÓN NORMATIVA: FCC Parte 15
- NOTAS ACERCA DE LOS COPYRIGHTS:
- INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD
- Lea las siguientes instrucciones
- Siga todas las instrucciones
- Preste atención a todas las advertencias
- Fuentes de alimentación
- Toma de tierra o polarización
- Ventilación
- Calor
- Agua y humedad
- Limpieza
- Protección del cable de alimentación
- Sobrecarga
- Toma de tierra de la antena exterior
- Encendido
- Cables de tensión
- Entrada de objetos y líquidos
- Acoples
- INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD (Continuación)
- Accesorios
- Daños que necesiten reparación
- Reparación
- Piezas de sustitución
- Comprobación de seguridad
- Bandeja del disco
- Peso
- Conexión
- Volumen del sonido
- Distorsión del sonido
- Auriculares
- Rayo láser
- Disco
- Índice
- Introducción
- Preparación
- Funcionamiento
- Referencia
- Acerca de los símbolos de las instrucciones
- Antes de la utilización
- Notas
- Notas sobre DVD y CD de vídeo
- Código regional del DVD+VCR y DVD
- Nota sobre los CD codificados DTS
- Términos relacionados con el disco
- Título (sólo para DVD)
- Capítulo (sólo para DVD)
- Pista (sólo CD de vídeo y CD de audio)
- Escena
- Tipos de CD de vídeo
- CD de vídeo equipado con PBC (Versión 2.0)
- CD de vídeo sin PBC (Versión 1.1)
- Colocación de las pilas del control remoto
- Atención
- Alcance de funcionamiento del mando a distancia
- Antes de la utilización (continuación)
- Precauciones
- Manejo de la unidad
- Embalaje de la unidad
- Instalación de la unidad
- Mantenimiento de las superficies exteriores limpias
- Limpieza de la unidad
- Limpieza de la carcasa
- Obtención de una imagen clara
- Notas acerca de los discos
- Manejo de los discos
- Almacenamiento de los discos
- Limpieza de los discos
- Acerca de los símbolos
- Acerca de la aparición del símbolo ⊗
- Acerca de los símbolos de disco de las instrucciones
- Configuración de la fuente de salida
- Panel delantero
- Ventana del display
- Mando a distancia
- Botón de selección DVD/VCR
- POWER
- TV/VCR
- DISPLAY, CLK/CNT
- SETUP, MENU
- TITLE •
- PAUSE/STEP •
- STOP •
- REC/ITR •
- AUDIO •
- SUBTITLE •
- MARKER •
- SEARCH •
- REPEAT •
- RANDOM, CM SKIP •
- A-B, SPEED •
- OPEN/CLOSE, EJECT
- OUTPUT SELECT
- SELECT/ENTER
- DISC MENU
- INPUT
- • FORWARD
- - PLAY
- - BACKWARD
- PROGRAM
- CLEAR
- - ANGLE
- - RETURN
- • ZOOM
- Panel trasero
- Conexiones
- Consejos
- Conexión de la antena / TV por cable al
- DVD+VCR
- T Consejo
- Sin caja de cables
- Con caja de cables
- Para ver o grabar un canal CATV
- Conexiones (Continuación)
- Conexiones de TV básicas
- Conexión coaxial RF
- Nota
- Establecimiento del canal de salida RF del DVD+VCR
- Conexión de audio / vídeo
- Conexiones de TV preferidas, opcionales
- Conexión S-Video
- Conexión de Component Video (Color Stream®)
- Conexión a un amplificador equipado con dos canales analógicos estéreo o Dolby Sorround
- Conexión a un amplificador equipado con dos canales digitales estéreo (PCM) o a un receptor de audio / vídeo equipado con un decodificador multicanal (Dolby Digital™, MPEG 2 o DTS)
- Sonido multicanal digital
- Conexiones de audio / vídeo (A/V) complementarias al DVD+VCR
- Antes del funcionamiento – Parte del VCR
- Display en pantalla (OSD)
- Configuración del display en pantalla
- Selección de menú
- Antes del funcionamiento – Parte del VCR (Continuación)
- Configuración del menú de configuración del VCR
- FUNCTION DESPLEGADA
- IDIOMA
- MODO DE AUDIO
- TIPO DE RETRANSMISIÓN (ESTÉREO / SAP / MONO)
- SALIDA DE AUDIO (ESTÉREO / IZQUIERDA / DERECHA)
- Selección de canal
- Preparación:
- PROGRAMACIÓN DE CANAL AUTOMÁTICO
- AGREGACIÓN O ELIMINACIÓN DE LOS CANALES DE LA MEMORIA
- Configuración del reloj
- Antes del funcionamiento – Parte del DVD
- Descripción general
- Display en pantalla
- Funcionamiento del display en pantalla
- Iconos de la función temporal
- Antes del funcionamiento – Parte del DVD (Continuación)
- Configuraciones iniciales
- Funcionamiento general de las configuraciones iniciales
- Pulse SETUP.
- Idioma del disco
- Idioma del menú
- Imagen
- Aspecto de TV
- Selección de la salida de TV
- Sonido
- Salida de audio digital
- Otros
- Control de margen dinámico (DRC)
- PBC
- Vocal
- Control parental
- Clasificación
- Contraseña
- Cambio de la contraseña de cuatro dígitos
- Si olvida la contraseña de cuatro dígitos
- Funcionamiento con cinta
- Reproducción normal
- Control de ajuste
- Ajuste automático
- Ajuste manual
- Reproducción con efectos especiales
- Búsqueda
- Imagen congelada y reproducción Por marcos
- Movimiento lento
- CM SKIP (Saltar anuncios)
- Funcionamiento con cinta (Continuación)
- Grabación normal
- Grabación en pausa
- Grabación de un programa de TV mientras se ve otro diferente
- Grabación programada
- Consejo
- Comprobación (Eliminación) del programa memorizado
- Prioridad de programas
- Grabación programada momentánea (Grabación de un paso)
- MENÚ DE GRABACIÓN PROGRAMADA MOMENTÁNEA (GRABACIÓN DE UN PASO)
- Comprobación del tiempo de grabación
- Extensión del tiempo de grabación
- Doblaje y edición
- Copia del DVD al VCR
- Sistema estéreo HI-FI VHS / Retransmisión MTS
- Reproducción con sonido de audio estéreo HI-FI
- Establezca la opción MODO DE AUDIO en HI-FI en el menú de AJUSTAR.
- Establezca la opción SALIDA DE AUDIO en la posición ESTÉREO.
- Introduzca una cinta y pulse PLAY. Ajuste el volumen del sistema estéreo.
- MTS (Sonido de TV multicanal)
- Indicador de sonido de TV multicanal (MTS)
- Grabación SAP (Programa de audio segundo)
- Función de memoria del contador de la cinta
- Contador de tiempo real
- Función de la memoria del contador
- Cinta restante
- N Nota
- Información complementaria
- Sistema de reproducción automática
- Funcionamiento con DVD, CD de vídeo y CD de audio
- Reproducción de un DVD, CD de vídeo y CD de audio
- Configuración de la reproducción
- Salvapantallas
- Funciones generales
- Desplazamiento a otro TÍTULO
- Desplazamiento a otro CAPÍTULO / PISTA
- Funcionamiento con DVD, CD de vídeo y CD de audio (Continuación)
- Funciones generales (continuación)
- Discos de vídeo de DVD
- CD de audio
- Aleatorio
- Repetición
- Discos de vídeo de DVD – Repetir Capítulo/Título/Off
- CD de vídeo y CD de audio – Repetir Pista / Todo / Off
- Repetición de A-B
- 3D Surround
- Cambio del idioma del audio
- Cambio del canal del audio
- Búsqueda por tiempo
- Zoom
- Búsqueda por marcadores
- Para volver a una escena marcada
- Eliminación de una escena marcada
- Memoria del último estado
- Funciones especiales del DVD (Continuación)
- Comprobación de los contenidos de los discos de vídeo de DVD: Menús
- Menú del título
- Menú del disco
- Ángulo de cámara
- Subtítulos
- Reproducción programada con
- CD de vídeo y CD de audio
- Borrado del programa
- Borrado de todas las pistas programadas
- Funcionamiento con discos MP3
- Notas acerca de los discos MP3
- Acerca de MP3
- La compatibilidad de los discos MP3 con este DVD+VCR se limita de la siguiente forma:
- Reproducción de discos MP3
- Funcionamiento con discos MP3 (Continuación)
- Reproducción programada con discos en MP3.
- Borrado de una pista de la lista de programa
- Borrado de la lista completa del programa
- Repetición de la reproducción de discos MP3
- Reproducción continua de una pista
- Salir del modo de repetición
- Resolución de averías
- Lista de código de idioma
- Especificaciones
- Accesorios:
Marca : LG
Modelo : V694MK
Categoría : Combo DVD/VHS
