EY-7420 - Herramientas inalámbricas PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Taladro atornillador inalámbrico
Marca	Panasonic
Modelo	EY-7420
Longitud total	145 mm
Peso (con batería)	0,63 kg
Alimentación	Batería Li-ion 7,2 V CC (modelo EY9L20)
Velocidad en vacío (baja)	0 - 300 min⁻¹
Velocidad en vacío (alta)	0 - 900 min⁻¹
Par máximo (baja velocidad)	6,0 N·m
Par máximo (alta velocidad)	2,0 N·m
Ajustes del par de embrague	21 posiciones (0,3 a 4,0 N·m)
Portabrocas	Hexagonal rápido
Funciones principales	Atornillado (embrague), taladrado en madera y metal
Luz LED	Sí, iluminación de zona de trabajo
Anillo de enganche	Sí, orientable
Bloqueo de broca	Sí (hasta 5 N·m)
Freno motor	Sí, parada inmediata
Empuñadura auxiliar	Incluida
Mantenimiento y limpieza	Limpiar con un paño seco, no usar agua ni disolvente
Seguridad	Protectores auditivos, superficies de agarre aisladas, mascarilla antipolvo, bloqueo del interruptor
Piezas de repuesto y reparabilidad	Contactar a un centro de servicio autorizado Panasonic
Cargador	Modelo EY0L20, carga en 35 min (utilizable) / 60 min (completa)
Capacidades de atornillado	Tornillo para máquina: M5 (baja), M4 (alta)
Gama	Herramientas inalámbricas

Preguntas frecuentes - EY-7420 PANASONIC

¿Cómo cambiar la broca?

Tire del portabrocas, inserte la broca y luego suelte el portabrocas. Para retirar, tire del portabrocas y quite la broca. Siempre desconecte la batería o bloquee el interruptor antes de cambiar la broca.

¿Cómo ajustar el par de apriete?

Gire el anillo de embrague en una de las 21 muescas. El par aumenta con el número. Para taladrar, coloque la marca en el símbolo de taladrado (⚠).

¿Cómo recargar la batería?

Enchufe el cargador a la red, inserte la batería. La luz verde parpadea durante la carga y se apaga cuando la carga está completa. La carga toma aproximadamente 35 min para uso y 60 min para carga completa.

¿Cuáles son las precauciones de seguridad importantes?

Use protectores auditivos, utilice la empuñadura auxiliar, sostenga la herramienta por las superficies aisladas, use una mascarilla antipolvo si es necesario. No toque las partes metálicas al taladrar en paredes.

¿Cómo invertir el sentido de giro?

Empuje la palanca de inversión avance/retroceso a la posición deseada. No cambie el sentido mientras la broca aún gira. Coloque la palanca en posición central para bloquear el interruptor.

¿Cómo usar el anillo de enganche?

Gire el anillo, fíjelo a un mosquetón. No salte ni corra con la herramienta enganchada. Pliegue el anillo después de usar.

¿Qué hacer si la broca se atasca?

Suelte inmediatamente el gatillo para evitar una sobrecarga. Invierta el sentido de giro para liberar la broca.

¿Cómo mantener la herramienta?

Limpie con un paño seco y limpio. No use agua, disolvente ni producto volátil. Si entra agua, retírela y deje secar. Elimine regularmente las limaduras de hierro.

¿Qué batería puedo usar?

Use exclusivamente la batería Panasonic modelo EY9L20 (Li-ion 7,2 V). No use batería reciclada o de imitación.

¿Cómo reciclar la batería?

No tire la batería con la basura doméstica. Deposite en un punto de recogida oficial para pilas y acumuladores usados de acuerdo con la normativa local.

MANUAL DE USUARIO EY-7420 PANASONIC

Destornillador y taladro sin cables

Antes de usar este aparato por primera vez, lea todas las instrucciones de este manual y guarde el manual para poderlo consultar en el futuro.

Manual de instrucciones original: Inglés Traducción del manual de instrucciones original: Otros idiomas

I. INTRODUCCIÓN

Lea el folleto de las “Instrucciones de seguridad” y lo que se describe a continuación, antes de usarlo.

II. REGLAS DE SEGURIDAD ADICIONALES

1) Use auriculares protectores.
La exposición al ruido puede provocar una pérdida auditiva.
2) Utilice el mango auxiliar entregado con la herramienta.
Una pérdida de control puede causar provocarle heridas.
3) Las herramientas eléctricas deben sujetarse por las superficies de empuñadura aisladas cuando se realice una operación en la que la herramienta de corte pueda entrar en contacto con cableado oculto; el contacto con un cable portador de corriente provocará la transmisión de la corriente a las partes metálicas expuestas de la herramienta y el operador podría sufrir una descarga eléctrica.
4) Utilice una máscara de polvo, si el trabajo produce polvo.
5) Tenga en cuenta que esta herramienta está siempre en estado de funcionamiento, dado que no necesita enchufarse a ninguna toma eléctrica.
6) Al taladrar o atornillar en paredes, pisos, etc. puede haber cables eléctricos "con corriente". ¡NO TOQUE EL PORTABROCAS RÁPIDO HEXÁGONAL NI NINGUNA PIEZA METÁLICA DELANTERA DE LA HERRAMIENTA! Sujete la herramienta sólo por la empuñadura plástica para evitar sacudidas eléctricas en caso de

que atornille o clave algún cable de electricidad.

7) Si la broca se atasca, desconecte inmediatamente el disparador para evitar una sobrecarga que pudiera dañar la batería o el motor.
Utilice la marcha atrás para aflojar las brocas atascadas.
8) NO utilice la palanca de avance/marcha atrás cuando esté activado el interruptor principal. La batería se descargará rápidamente y la unidad puede dañarse.
9) Puede que el cargador se caliente ligeramente durante la operación de carga, pero esto es normal. NO cargue la batería durante largos periodos de tiempo.
10) Cuando guarde o transporte la herramienta, coloque la palanca de avance/marcha atrás en la posición central (bloqueo del interruptor).
11) No fuerce la herramienta manteniendo parcialmente presionado el disparador de control de velocidad (modo de control de velocidad) para parar el motor.
12) No haga funcionar el selector de velocidad (interruptor BAJO-ALTO) mientras tira del disparador de control de velocidad. Esto puede desgastar rápidamente la batería recargable o dañar el mecanismo interno del motor.

ADVERTENCIA:

• Solamente use paquetes de baterías Panasonic que están diseñados para uso con esta herramienta recargable.
• Panasonic no se responsabiliza de los daños o accidentes causados por el uso de una batería reciclada o falsificada.
• No elimine el paquete de baterías en el fuego, ni lo exponga al calor excesivo.
• No entierre clavos ni similares en el paquete de baterías, no lo someta a golpes, no lo desarme, ni intente modificarlo.
• No permita que los objetos metálicosn toquen los terminales del paquete de baterías.

• No transporte ni almacene el paquete de baterías en el mismo contenedor que clavos u otros objetos metálicos similares.

• No cargue el paquete de baterías en un lugar a alta temperatura, como por ejemplo cerca de una fuente de fuego o bajo la luz solar directa. De otra manera, la batería podría sobrecalentarse, encenderse o explotar.

• Solamente use el cargador dedicado para cargar el paquete de baterías. De otra manera, la batería podría filtrarse, sobrecalentarse o explotar.
• Después de extraer el paquete de baterías de la herramienta o el cargador, siempre reinstale la cubierta del paquete. De otra manera, los contactos de la batería podrían ser cortados, causando el riesgo de fuego.
• Cuando el paquete de pilas se deteriora, reemplácelo con uno nuevo. El uso continuo de un paquete de pilas dañado puede ser causa de la generación de calor, ignición o rotura de batería.

Símbolo	Significado
V	Voltios
===	Corriente continua
n_o	Velocidad sin carga
...min ^-1	Revoluciones o reciprocaciones por minuto
Ah	Capacidad eléctrica del bloque de batería
	Solo rotacion
	Para reducir el riesgo de lesiones el usuario debe leer y comprender el manual de instrucciones.
	Sólo para uso en interiores.

III. MONTAJE

Colocación o extracción de la broca

NOTA:

Al poner o extraer una broca o cubo, desconecte la batería de la herramienta o coloque el interruptor en la posición central (bloqueo de interruptor).

1. Colocación

① Mientras tira del soporte para brocas
② Introduzca la broca
③ Suelte el soporte para brocas

① Mientras tira del soporte para brocas
② Extraiga la broca

Colocación y extracción de la batería

1. Para conectar la batería:

Meta firmemente la batería en el cuerpo principal.

2. Para extraer la batería:

Presione el botón del lateral para quitar el paquete de baterías.

Funcionamiento del interruptor

1. La velocidad aumenta de acuerdo con la fuerza a la que presiona el disparador. Cuando empiece el trabajo, presione ligeramente el disparador para empezar una rotación lenta.
2. Se utiliza un controlador electrónico de realimentación para darle una fuerte torsion incluso a bajas velocidades.
3. El freno funciona cuando se suelta el disparador y el motor se para inmediatamente.

NOTA:

Cuando el freno funciona, puede escucharse un sonido de frenado. Esto es normal.

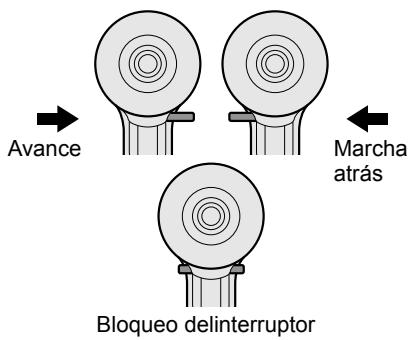

Funcionamiento del interruptor y de la palanca de avance/marcha atrás

PRECAUCIÓN:

Para impedir que se produzcan daños, no utilice la unidad de palanca de avance/marcha atrás; la broca se detiene del todo.

Funcionamiento del interruptor de rotación de avance

1. Empuje la palanca para que se produzca una rotación de avance.

2. Apriete ligeramente el gatillo del disparador para iniciar la herramienta con lentitud.

3. La velocidad aumenta con la fuerza con la que presiona el disparador para un eficiente apriete de tornillos y taladrado. El freno funciona y la broca se para inmediatamente cuando se suelta el disparador.

4. Tras utilizarlo, coloque la palanca en su posición central (bloqueo del interruptor).

Funcionamiento del interruptor de rotación inversa

1. Empuje la palanca para que se produzca una rotación inversa. Compruebe la Dirección de la rotación antes de utilizarlo.
2. Apriete ligeramente el gatillo del disparador para iniciar la herramienta con lentitud.
3. Tras utilizarlo, coloque la palanca en suposición central (bloqueo del interruptor).

Ajuste de torsión del embrague

Ajuste la torsión a uno de los 21 ajustes de embrague.

Använd för borrning

• Cuando se utilice para taladrar, ajuste el embrague en la posición “¿”
• Utilice una broca designada para taladrar

PRECAUCIÓN:

Ajuste la escala de embrague en la posición de alineamiento antes de proceder a la operación.

• Cuando se utilice a grandes velocidades, ajuste el embrague en 10 o menos. (La operación se detiene en el par máximo de 1,5 Nm (15 kfg-cm) cuando la escala es superior.)
• La function de cierre automático puede volverse inoperable con ajustes de embrague elevados cuando la potencia de la batería cae. Recargue la batería en ese caso.

Selección de velocidad

Elija una alta o baja velocidad de acuerdo al uso.

A medida que aumenta la fuerza de presión del disparador de control de velocidad variable, mayor es la velocidad.

PRECAUCIÓN:

• Inspeccione el interruptor selector de velocidad antes de utilizar.
• Utilice a baja velocidad cuando necesite una alta torsión durante el funcionamiento (El uso a alta velocidad cuando se necesita una alta torsión puede provocar una avería del motor.)
• No haga funcionar el interruptor selector de velocidad (BAJO-ALTO) mientras presiona el disparador de control de velocidad. Esto puede desgastar rápidamente la batería recargable o dañar el mecanismo interno del motor.
  * Vea las especificaciones para "MÁXIMAS CAPACIDADES RECOMENDADAS".

PRECAUCIÓN:

• Para evitar un aumento excesivo de temperatura de la superficie de la herramienta, no haga funcionar la herramienta continuamente utilizando dos o más baterías. Es necesario que la herramienta tenga un tiempo de enfriamiento antes de poder cambiar por otra batería.
• No cierre los orificios de ventilación en los lados del cuerpo durante el funcionamiento. De lo contrario, se ve afectado adversamente el funcionamiento de la máquina y se produce una avería.
• No manche la herramienta (motor). Esto puede dañar la unidad.
• Utilice la herramienta de tal forma que se evite que el aire que sale por los orificios de ventilación del cuerpo sople directamente sobre su piel. De lo contrario, puede quemarse.

Función de bloqueo de broca

1. Con el interruptor disparador no activado y una broca de destornillador bloqueada en su posición, la herramienta puede utilizarse como un destornillador manual (hasta 5 N·m, 51 kgf·cm, 44,3 in-lbs.) Habrá un ligero juego en la broca pero esto no es un mal funcionamiento.
2. Esta función es útil para apretar tornillos que necesiten una mayor torsión que la torsión máxima del destornillador (posición 1 en el embrague), para confirmar el apriete de un tornillo o para aflojar un tornillo demasiado apretado.

Cómo utilizar el anillo de gancho

ADVERTENCIA!

• Cuando la unidad principal se sostiene por el anillo de gancho, evite saltar o correr con ella, ya que el anillo podría resbalarse y la unidad principal podría caerse.
  Podría producirse un accidente o lesiones.
• Cuando no se utilice el anillo de gancho, asegúrese de devolverlo a la posición original.
  En anillo de gancho puede enganchar-se con algo, produciendo un accidente o lesiones.
• Cuando la unidad está enganchada por un anillo de gancho, no acople puntas de destornillados en la unidad. Un objeto afilado, como por ejemplo una broca, podría causar lesiones o un accidente.
• Utilice una herramienta de enganche (mosquetón, etc.) que no se suelte fácilmente. Si se cae este elemento, podría causar un accidente.

Utilizar un anillo de gancho

1. Suelte el anillo de gancho.

1. Acople el anillo de gancho en la herramienta de enganche.

2. Utilice una herramienta de enganche (mosquetón, etc.) que no se suelte fácilmente. Si se cae este elemento, podría causar un accidente.

3. Asegúrese que no hay ningún contacto con los elementos de alrededor cuando se utilice un anillo de gancho.

Herramienta de enganche

1. Devuelva el anillo de gancho después de su uso.

Luz LED

La luz se enciende con muy poca corriente y no afecta adversamente el funcionamiento de la herramienta durante el uso o la capacidad de la batería.

PRECAUCIÓN:

• La luz LED integrada se ha diseñado para iluminar la pequeña area de trabajo temporalmente.
• No lo utilice en lugar de una linterna normal ya que no tiene suficiente brillo.

Precaución: NO MIRE FIJAMENTE EL HAZ DE LUZ.

El uso de controles o ajustes o la realización de otros procedimientos que no sean los especificados puede producer una exposición a radiación peligrosa.

[Bloque de pilas]

Para un uso adecuado de la batería

Batería de Li-ión

• Para una vida óptima de la batería, guarde la batería de Li-ión siguiendo el uso sin carga.
• Cuando cargue la caja de batería, confirme que los terminales en el cargador de batería estén libres de materias extrañas tales como polvo y agua, etc. Limpie los terminals antes de cargar la caja de batería si hay materias extrañas en los terminales.

La vida de los terminales de la caja de batería puede verse afectada por materias extrañas tales como polo y agua, etc. durante su funcionamiento.

- Cuando no se utiliza la batería, manténgala separada de otros objetos metálicos, como: clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pueden actuar de conexión entre un terminal y el otro.

Un cortocircuito entre los terminales de la batería pueden ocasionar chispas, quemaduras o incendios.

• Cuando haga funcionar con la batería, asegúrese que el lugar de trabajo está bien ventilado.
• Cuando se saca la batería del cuerpo principal de la herramienta, vuelva a cerrar inmediatamente la cubierta de batería, para evitar que el polvo o la suciedad puedan ensuciar los terminales de batería y provocar un cortocircuito.

Vida útil de la batería

Las baterías recargables tienen una vida útil limitada. Si el tiempo de funcionamiento se acorta mucho tras la recarga, sustituya la batería por una nueva.

Reciclado de la batería ATENCIÓN:

Para la protección del medio ambiente y reciclado de materiales, asegúrese de que la desecha en un lugar especificado oficialmente, si hay uno en su país.

[Cargador de la batería] Carga

PRECAUCIÓN:

• Si la temperatura del paquete de baterías cae aproximadamente bajo -10^ (14°F), la carga se detendrá automáticamente para evitar la degradación de la batería.
• La variación de temperatura ambiente es de entre 0^ (32°F) y 40^ (104°F).

Si la batería se utiliza cuando la temperature de la batería es inferior a 0°C (32°F), la herramienta puede no funcionar correctamente.

• Cuando se vaya a cargar una batería fría (unos 0°C (32°F) o menos) en un cuarto cálido, deje la batería en la habitación durante al menos una hora y cárguela cuando se haya calentado a la temperatura de la habitación.
• Deje que se enfríe el cargador al cargar más de dos baterías de forma consecutiva.
• No introduzca sus dedos dentro del hueco del contacto, cuando esté sujetando el cambiador o en ninguna otra ocasión.

Para impedir el riesgo de incendio o daños del cargador de batería.

• No utilice una fuente de alimentación de un generador motorizado.
• No tapone los orificios de ventilación del cargador y la batería.
• Desenchufe el cargador cuando no lo utilice.

NOTA:

Su batería no está totalmente cargada al momento de comprarla. Asegúrese de cargar la batería antes de utilizarla.

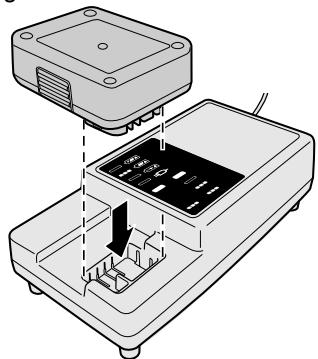

Cargador de batería

1. Enchufe el cargador en la fuente de alimentación de CA.
2. Meta firmemente la batería en el cargador.

1. La luz indicadora de carga permanecerá encendida durante la carga. Cuando haya terminado la carga, se accionará automáticamente un conmutador electrónico interno para impedir cualquier sobrecarga.

- No podrá cargar la batería si ésta está todavía caliente (por ejemplo, inmediatamente después de haber trabajado mucho).

La luz de espera naranja seguirá destellando hasta que se enfríe la batería. La carga comenzará automáticamente.

1. La luz de carga (verde) destellará lentamente cuando la batería se haya cargado a un 80%.
2. Cuando se completa la carga, la luz de carga en verde se apagará.
3. Si la temperatura de la batería es de 0°C o menos, la batería demora más en cargarse completamente que el tiempo de carga normal.

Incluso cuando la batería esté completamente cargada, tendrá aproximadamente 50% de la carga de una batería totalmente cargada a la temperatura de funcionamiento normal.

1. Si no se enciende la luz (verde) de carga consulte con un concesionario autorizado.
2. Si se vuelve a colocar una batería totalmente cargada en el cargador, se encenderá la luz de carga. Luego de algunos minutos, la lámpara de carga en verde se apagará.

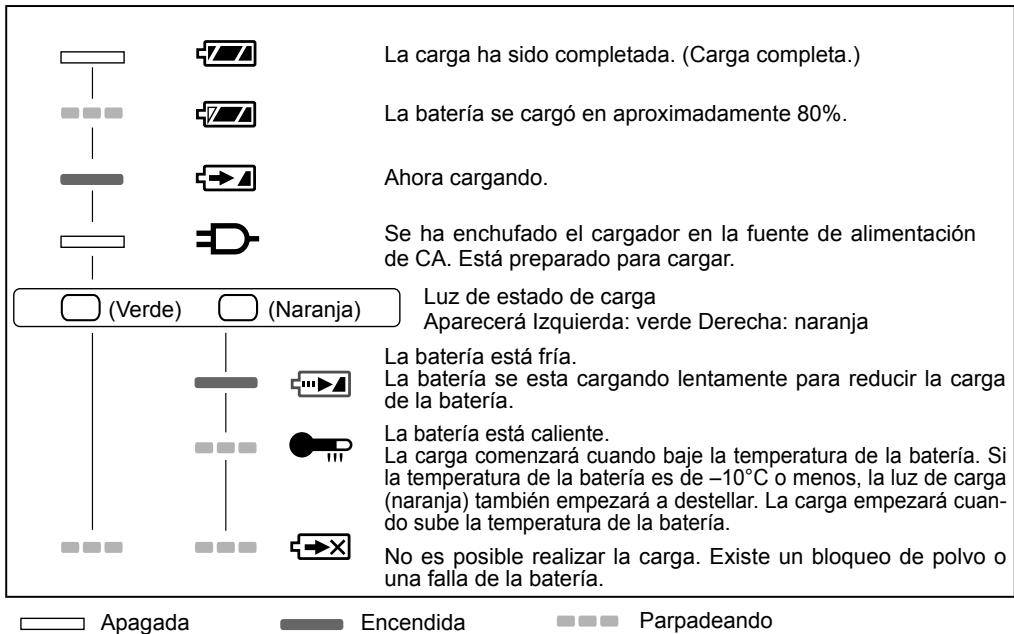

INDICACIÓN DE LA LÁMPARA

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos y baterías usadas

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.

Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejos, por favor, contacte a su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para usuarios empresariales en la Unión Europea

Si usted desea descartar aparatos eléctricos y electrónicos, por favor contacte a su distribuidor o proveedor a fin de obtener mayor información.

[Informacion sobre la Eliminación en otros Países fuera de la Unión Europea]

Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

Nota sobre el símbolo de la bateria (abajo, dos ejemplos de símbolos):

Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los químicos involucrados.

V. MANTENIMIENTO

Utilice sólo un paño suave y seco para limpiar la herramienta. No utilice paños húmedos, bencina, diluyentes u otros disolventes volátiles de limpieza.

Para el caso en que el interior de la herramienta o el paquete de pilas estén expuestos al agua, drénelo o séquelo lo antes posible.

Retire cuidadosamente cualquier polvo o restos de acero que queden dentro de la herramienta. Si experimenta problemas al utilizar la herramienta, póngase en contacto con su centro de servicio autorizado más cercano.

VI. ACCESORIOS

Utilice sólo brocas adecuadas al tamaño del portabrocas.

VII. ANEXO

MÁXIMAS CAPACIDADES RECOMENDADAS

Modelo		EY7420
Apriete de tornillo	Tornillo de máquina	Baja M5
		Alta M4

VIII. SPECIFICHE TECNICHE APPARECCHIO PRINCIPALE

Modelo		EY7420
Voltaje del motor		7,2 V CC
Sin velocidad de cargal	Baja	0 - 300 min ^-1 (rpm)
	Alta	0 - 900 min ^-1 (rpm)
Torsión máxima	Baja	6,0 N·m (61 kgf-cm, 53,24 in-lbs)
	Alta	2,0 N·m (20 kgf-cm, 17,75 in-lbs)
Torsión de embrague		Aprox. 0,3 N·m (3 kgf-cm, 2,6 in-lbs) – 4,0 N·m (41 kgf-cm, 35,6 in-lbs)
Longitud total		145 mm (5-7/10")
Peso (con batería)		0,63 kg (1,39 lbs)

BATERÍA

Modelo	EY9L20
Batería de almacenaje	Li-ión
Tensión de batería	7,2 V CC (3,6 V × 2 celdas)
Tiempo de carga	Utilizable: 35 min
	Completa: 60 min

NOTA: Este cuadro puede contener modelos no disponibles en su país.

Consulte el más reciente catálogo general.

Puede consultar el nombre y la dirección del concesionario en la tarjeta de garantía que se incluye.

CARGADOR DE BATERÍA

Modelo	EY0L20
Potencia nominal	Vea la placa de especificaciones en la parte inferior del cargador.
Peso	0,43 kg (0,951 lbs)

NOTA: Este cuadro puede contener modelos no disponibles en su país.

Consulte el más reciente catálogo general.

Puede consultar el nombre y la dirección del concesionario en la tarjeta de garantía que se incluye.
