MANUAL DE USUARIO CDX-424RF SONY

Manual de instrucciones ____ ES

©oeCE®©Æ—

Con respecto a la instalación y a las conexiones, consulte el manual de instalación/conexiones suministrado.

©Û·æ™¶w À§Œu Ù§ß s±μ°M——>°uf¶w À°, u Ù§ß s±μ°v ^ao ©/E—

Welcome!

89.5_ MHz/89.7_ MHz/

89.9 MHz (switchable)

Dimensions Approx.

Enhorabuena por la adquisición del sistema de cambiador de discos compactos de SONY. Esta unidad le permitirá disfrutar del sonido de los discos compactos con el cambiador.

Es posible emplear esta unidad con el receptor de FM del sistema de audio del automóvil.

Índice

Procedimientos iniciales

Restauración de la unidad oculta .... 4

Preparación del cambiador de discos compactos 4

Cambio de la frecuencia de transmisión ..... 5

Cambiador de discos compactos

Escucha de la reproducción de discos compactos 6

Reproducción de temas en orden aleatorio — Reproducción aleatoria .... 7

Reproducción repetida de temas — Reproducción repetida....7

Cambio del nivel de salida 7

Información complementaria

Precauciones 8

Notas sobre los discos compactos .... 8

Mantenimiento 8

Ubicación de los controles 9

Especificaciones 10

Guía para la solución de problemas ...... 11

Procedimientos iniciales

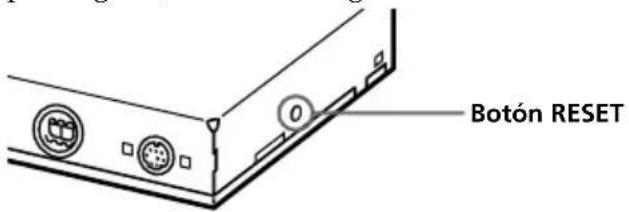

Restauración de la unidad oculta

Antes de utilizar la unidad por primera vez o después de sustituir la batería del automóvil, es necesario restaurar la unidad oculta. Pulse el botón RESET con un objeto puntiagudo, como un bolígrafo.

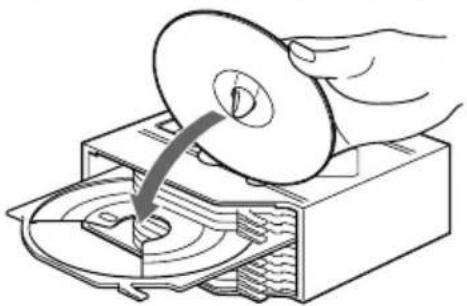

Preparación del cambiador de discos compactos

1

∞

Con la superficie de la etiqueta hacia arriba

10 discos, uno en cada bandeja

2

Suelte y deslice para abrir.

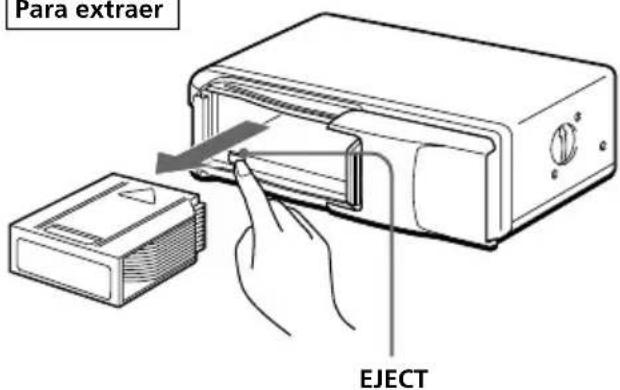

Para extraer

4

Emplee el cargador de discos suministrado o el XA-250. El cargador de discos XA-10B no puede utilizarse con esta unidad. Si emplea otro tipo de cargador, pueden producirse fallos de funcionamiento.

Notas

• Para reproducir un disco compacto de 8 cm., utilice un adaptador para discos compactos CSA-8 Sony vendido aparte. Cerciórese de utilizar siempre el adaptador especificado, ya que de lo contrario la unidad podría funcionar mal. Si utilizase otro adaptador, es posible que la unidad no funcionase adecuadamente. Cuando utilice el adaptador para discos compactos Sony, cerciórese de que las tres uñas del mismo hayan quedado firmemente enganchadas en el disco compacto de 8 cm.
• No inserte el adaptador para discos compactos CSA-8 Sony en el cargador sin discos, ya que pueden producirse fallos de funcionamiento.

Si el cargador de discos no encaja adecuadamente

Extraiga el cargador, pulse EJECT y vuelva a insertarlo.

Utilice el cambiador de discos compactos con la cubierta cerrada

De lo contrario, podrían entrar objetos extraños en el mismo y ensuciar las lentes de su interior.

Notas sobre el cargador de discos

• No deje el cargador de discos en lugares con temperatura y humedad altas, como en el salpicadero o en la bandeja trasera del automóvil, donde podría estar expuesto a la luz solar directa.
• No coloque más de un disco en un bandeja, ya que en caso contrario el cambiador y los discos pueden dañarse.
• No deje caer el cargador de discos ni lo someta a golpes violentos.

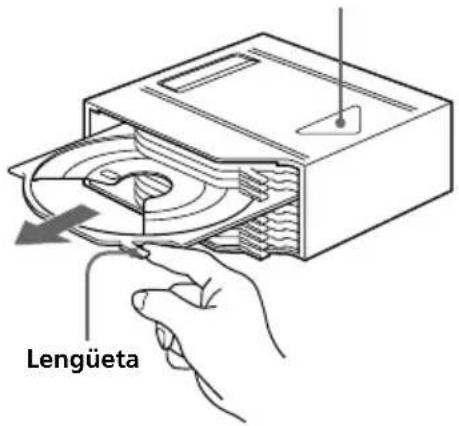

Si la bandeja se sale

Normalmente, las bandejas no se salen del cargador. No obstante, si esto ocurre, pueden volver a insertarse con facilidad.

Con la parte de corte de la bandeja hacia fuera, inserte la esquina derecha de dicha bandeja en la ranura y, a continuación, presione la esquina izquierda para introducirla hasta oír un chasquido.

Nota

No inserte la bandeja al revés o en la dirección incorrecta.

Cambio de la frecuencia de transmisión

Dado que esta unidad procesa el sonido reproducido de discos compactos mediante un sintonizador de FM, es posible que se produzca ruido de interferencia durante la reproducción de los discos. En este caso, cambie la frecuencia de la señal RF modulada transmitida por la unidad oculta. El ajuste inicial es de 88,3 MHz.

1 Pulse REP durante dos segundos hasta que aparezca la frecuencia.

2 Pulse el lado izquierdo o el derecho de AMS para seleccionar la frecuencia.

Cada vez que pulse (AMS), la frecuencia cambiará de la forma siguiente:

:88,3 MHz89,9 MHz89,7 MHz
89,5 MHz → 89,3 MHz → 89,1 MHz →
88,9 MHz → 88,7 MHz → 88,5 MHz → 88,3 MHz
▶▶▶: 88,3 MHz → 88,5 MHz → 88,7 MHz →
88,9 MHz → 89,1 MHz → 89,3 MHz →
89,5 MHz → 89,7 MHz → 89,9 MHz →
88,3 MHz

Cerciórese de ajustar la frecuencia de su sintonizador de FM a la frecuencia nuevamente seleccionada.

Cambiador de discos compactos

Escucha de la reproducción de discos compactos

1 Active el sintonizador de FM del sistema de audio del automóvil.
2 Ajuste la frecuencia de transmisión seleccionada con el mando a distancia alámbrico.

(88,3 MHz/88,5 MHz/88,7 MHz/

88,9 MHz/ 89,1 MHz/89,3 MHz/

89,5 MHz/89,7 MHz/89,9 MHz)

3 Pulse ▶II.

Se inicia la reproducción de discos compactos.

Si la unidad se utiliza en un automóvil sin posición para accesorios en la llave de encendido

Asegúrese de pulsar OFF en el mando a distancia inalámbrico para desactivar el sistema con el fin de evitar el desgaste de la batería cuando el motor no se encuentre en funcionamiento.

Si el interruptor POWER SELECT de la unidad oculta se encuentra ajustado en la posición OFF y el visor del mando alámbrico está desactivado, no será posible iniciar la reproducción de discos compactos con el mando inalámbrico. En este caso, pulse ▶II en el mando alámbrico.

4 Ajuste el volumen con el control de volumen del sistema de audio del automóvil.

Todos los temas se reproducen desde el principio.

Localización de un tema específico — Sensor de música automático (AMS)

Durante la reproducción, pulse cualquier lado de AMS tantas veces como temas desee omitir.

Para localizar temas anteriores

Para localizar temas posteriores

Localización de un punto específico de un tema — Búsqueda manual

Durante la reproducción, mantenga pulsado DISC+ o DISC−. Suelte el botón cuando localice la parte deseada.

Para buscar hacia delante

Para buscar hacia atrás

Localización de un disco específico — Selección de disco

Durante la reproducción, pulse DISC+ o DISC- tantas veces como discos desee omitir.

Para localizar discos posteriores

Para localizar discos anteriores

Detención de la reproducción de CD

Pulse OFF.

Notas

• Al detener la reproducción de discos compactos, es posible que oiga ruido procedente de los altavoces. Para evitarlo, disminuya el volumen antes de detener la reproducción.
• Si desactiva la llave de encendido del automóvil sin detener la reproducción del disco compacto, ésta se reanudará automáticamente en el punto donde se detuvo al volver a activar la llave de encendido.

Escucha de la radio o de una cinta

Antes de escuchar la radio o una cinta, asegúrese de detener la reproducción de CD.

Nota

Asegúrese de detener la reproducción de CD, ya que en caso contrario pueden producirse interferencias en la recepción de la radio.

Reproducción de temas en orden aleatorio

— Reproducción aleatoria

Es posible seleccionar lo siguiente:

• SHUF 1 para reproducir aleatoriamente los temas del disco actual.
• SHUF 2 para reproducir aleatoriamente los temas de todos los discos.

Pulse SHUF varias veces hasta que aparezca el ajuste que desee (SHUF 1 o SHUF 2).

Se inicia la reproducción aleatoria.

Para volver al modo de reproducción normal, pulse SHUF hasta que "SHUF" desaparezca.

Reproducción repetida de temas — Reproducción repetida

Es posible seleccionar lo siguiente:

• REP 1 para repetir el tema.
• REP 2 para repetir el disco.

Pulse REP varias veces hasta que aparezca el ajuste que desee (REP 1 o REP 2).

Se inicia la reproducción repetida.

Para volver al modo de reproducción normal, pulse REP hasta que "REP" desaparezca.

Cambio del nivel de salida

Es posible seleccionar el nivel de salida del cambiador de discos compactos. Aunque el sistema se utiliza con el nivel de salida inicial, puede cambiar dicho nivel si es necesario.

1 Pulse REP durante dos segundos.
2 Pulse REP durante un instante.

Ajuste inicial

3 Pulse el lado izquierdo o el derecho de AMS para seleccionar el nivel de salida.

Para disminuir el nivel de salida

Para aumentar el nivel de salida

Información complementaria

Precauciones

• Si dejó el automóvil aparcado al sol y aumentó considerablemente la temperatura interior del mismo, antes de utilizar el sistema, deje que se enfríe.
• Si el sistema no recibe alimentación, compruebe en primer lugar las conexiones. Si todo está en orden, compruebe el fusible.
• Evite instalar el cambiador de discos compactos, el mando alámbrico y el inalámbrico en un lugar:
  — sometido a temperaturas superiores a 55°C.
  — expuesto a la luz solar directa.
  — cercano a fuentes térmicas (como aparatos de calefacción).
  — expuesto a la lluvia o a la humedad.
  — expuesto a polvo o suciedad excesivos.
  — sometido a vibraciones excesivas.

Si tiene alguna pregunta o problema en relación con el sistema que este manual no pueda resolver, consulte a su proveedor Sony.

Notas sobre los discos compactos

Un disco sucio o defectuoso puede causar la pérdida de sonido durante la reproducción. Para obtener el óptimo sonido, tome los discos como se indica a continuación.

Coja el disco por los bordes y no toque la superficie sin etiqueta.

Así

No adhiera papel ni cinta en los discos.

Así no

No exponga los discos a la luz solar directa ni a fuentes térmicas, como conductos de aire caliente. No deje los discos en un automóvil aparcado bajo la luz solar directa donde pueda producirse un considerable aumento de temperatura en el interior de dicho automóvil.

Así no

Antes de reproducir un disco, frótelo con un paño limpiador opcional. Hágalo en la dirección de las flechas de la ilustración.

No utilice disolventes tales como bencina, diluyentes, ni limpiadores disponibles en las tiendas del ramo ni aerosoles destinados a discos analógicos.

Así

Condensación de humedad

En los días lluviosos o en zonas muy húmedas, puede condensarse humedad en las lentes del interior de la unidad, y ésta no funcionará correctamente. En este caso, extraiga el cargador de discos y espere durante una hora aproximadamente hasta que la humedad se evapore.

Mantenimiento

Sustitución del fusible

Si el fusible se funde, compruebe la conexión de alimentación y sustitúyalo. Si vuelve a fundirse después de sustituirlo, es posible que exista algún problema en el funcionamiento interno. En este caso, póngase en contacto con el proveedor Sony más próximo.

Advertencia

Utilice un fusible con el amperaje especificado, ya que si emplea uno de amperaje superior puede causar daños graves.

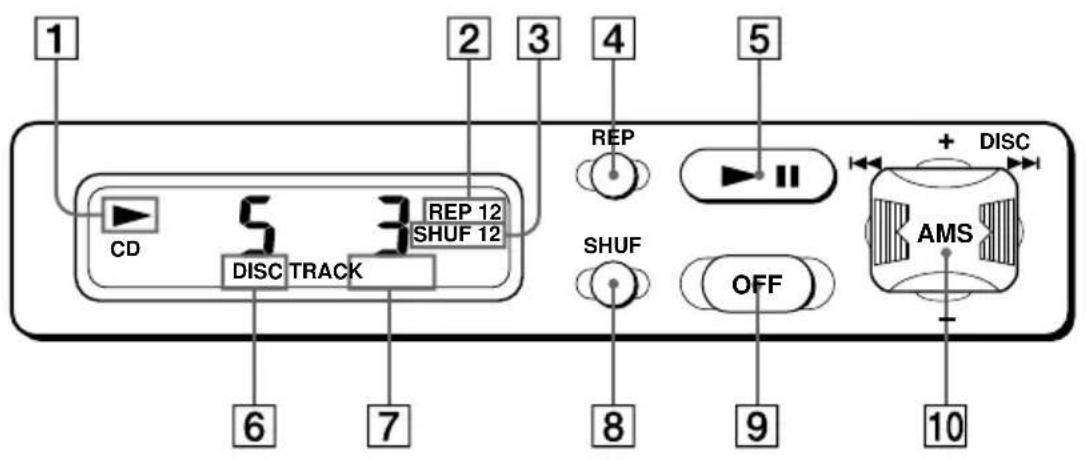

Ubicación de los controles

Mando a distancia alámbrico (RM-X64)

Consulte las páginas correspondientes para obtener más detalles

1 Indicación de reproducción/pausa (▶) Se iluminará durante la reproducción de un disco compacto y parpadeará cuando pulse el botón de pausa.
2 Indicación de reproducción repetida (REP)
3 Indicación de reproducción aleatoria (SHUF)
4 Botón selector de reproducción repetida/modo de control (REP) 5, 7
5 Botón de reproducción/pausa (▶II) 6 Si lo pulsa durante la reproducción, el disco compacto entrará en el modo de pausa. Si vuelve a pulsarlo, se reanudará la reproducción.

6 Indicación de número de disco (DISC)
7 Indicación de número de tema (TRACK)
8 Botón de reproducción aleatoria (SHUF) 7
9 Botón de desconexión (OFF) 6
10 Botón AMS/DISC (sensor de música automático/búsqueda manual/selección de disco) 5, 6, 7

Especificaciones

Cambiador de discos compactos (CDX-424RF)

Sistema Sistema audiodigital de discos compactos

Respuesta en frecuencia 10 - 20.000 Hz

Fluctuación y trémolo Inferiores al límite mesurable

Relación señal/ruido 94 dB

Terminales de salida Conector de salida de control BUS (8 terminales) Toma de salida de audio analógico (terminales RCA)

Consumo de corriente 800 mA (en reproducción) 800 mA (en la carga/ extracción de un disco)

Temperatura en funcionamiento -10 a +55°C

Dimensiones Aprox. 262 · 90 · 181,5 mm (an/al/prf)

Masa Aprox. 2,1 kg

Unidad oculta

Frecuencia 88,3 MHz/88,5 MHz/ 88,7 MHz/88,9 MHz/ 89,1 MHz/89,3 MHz/ 89,5 MHz/89,7 MHz/ 89,9 MHz (conmutable)

Dimensiones Aprox. 124,8 · 30,0 · 99,8 mm (an/al/prf)

Masa Aprox. 330 g

Mando a distancia alámbrico (RM-X64)

Dimensiones Aprox.

Accesorios suministrados Cargador de discos (1) Componentes de instalación y conexiones (1 juego)

Accesorios opcionales Adaptador para disco compacto de 8 cm CSA-8 Cargador de discos XA-250

Diseño y especificaciones sujetos a cambio sin previo aviso.

Guía para la solución de problemas

La siguiente lista de comprobaciones le resultará útil para solucionar la mayoría de los problemas que pueden producirse con la unidad.

Antes de consultar la siguiente lista, examine los procedimientos de conexión y funcionamiento.

Generales

Problema	Causa/Solución
El sistema no funciona.	El microprocesador incorporado funciona mal. Pulse el botón RESET de la unidad oculta.Los cables conectores no están correctamente conectados.
El sonido salta.	El cambiador de discos compactos está instalado en un lugar inestable. Reinstálelo en un lugar estable.Disco(s) sucio(s) o defectuoso(s). Límpielo(s) o cámbielo(s).
El cargador de discos no queda encajado en el cambiador de discos compactos.	Extráigalo, pulse EJECT y vuelva a insertarlo hasta que quede firmemente encajado.

Indicaciones de error

Las indicaciones siguientes parpadearán durante unos cinco segundos.

Indicación Solución Gausa
E-01	El cargador de discos no está insertado en el cambiador de discos compactos.	Inserte el cargador com discos en el cambiador de discos compactos.
E-02	No hay discos insertados en el cargador de discos.	Extráigalo e insértele discos.
E-04	El disco está sucio.	Límpielo.
	El disco está insertado al revés.	Insértelo correctamente.
E-99	El cambiador de discos compactos no funciona debido a algún problema.	Pulse el botón RESET de la unidad oculta.

Si con las medidas indicadas arriba no logra solucionar el problema, consulte a su proveedor Sony.

Índice alfabético

A, B, C, D, E

Cambio

de frecuencia 5

de nivel de salida 7

F, G, H, I, J, K, L,

Fusible 8

M

Mando a distancia alámbrico 9

N, O, P, Q

Nivel de salida 7

R, S, T, U, V, W, X, Y, Z

Radio 5

Reproducción aleatoria 7

Reproducción de discos compactos 6

Reproducción de cintas 6

Reproducción repetida 7

Restauración 4
