CR 18DBL - Sierra HITACHI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sierra sable inalámbrica
Marca	Hitachi
Modelo	CR 18DBL
Tensión de batería	18 V
Tipo de batería	Li-ion
Longitud de carrera	32 mm
Carrera en vacío	0 - 3000 rpm
Capacidad de corte en madera	Hasta 255 mm
Capacidad de corte en metal	Hasta 10 mm
Peso (con batería)	2,5 kg
Dimensiones (L x A x Al)	450 x 100 x 180 mm
Alimentación	Batería 18 V (vendida por separado)
Tipo de empuñadura	Empuñadura D de goma
Iluminación LED	Sí
Protección contra sobrecargas	Sí
Velocidad variable	Sí, rueda de ajuste
Cambio de hoja sin herramientas	Sí
Freno de hoja	Sí
Nivel de sonido	85 dB(A)
Vibraciones	15 m/s²
Mantenimiento y limpieza	Limpiar regularmente las ranuras de ventilación; limpiar con un paño húmedo
Seguridad	Usar guantes, gafas y protección auditiva; desconectar la batería antes del mantenimiento
Piezas de repuesto y reparabilidad	Disponibles en el sitio web de Hitachi; reparación por centro autorizado
Información general	Uso doméstico y profesional; conforme a las normas CE

Preguntas frecuentes - CR 18DBL HITACHI

¿Cómo cambiar la hoja de la sierra sable CR 18DBL?

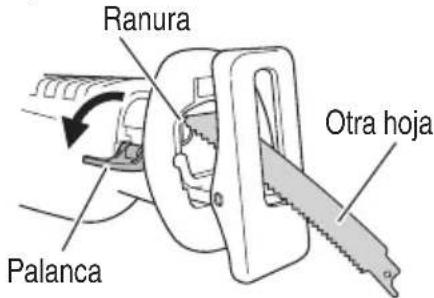

Para cambiar la hoja, use el sistema sin herramientas: gire el collar de apriete en sentido antihorario, inserte la hoja hasta el tope, luego suelte el collar. Verifique que la hoja esté bien bloqueada antes de usar.

¿Qué batería es compatible con la CR 18DBL?

La CR 18DBL utiliza baterías Hitachi 18 V Li-ion de la serie BSL18XX (por ejemplo, BSL1830, BSL1840, BSL1850). Las baterías Ni-Cd no son compatibles.

¿Cómo ajustar la velocidad de corte?

La velocidad se ajusta mediante una rueda ubicada en el mango. Gire la rueda para aumentar o disminuir la velocidad. El ajuste progresivo permite adaptar la velocidad al material.

¿Qué hacer si la sierra no arranca?

Verifique que la batería esté cargada e insertada correctamente. Asegúrese de que el bloqueo de seguridad no esté activado. Si el problema persiste, contacte a un servicio autorizado Hitachi.

¿Cómo limpiar la sierra CR 18DBL?

Después de usar, retire la batería. Limpie la carcasa con un paño ligeramente húmedo, no use solventes. Las ranuras de ventilación deben estar despejadas con un cepillo suave.

¿Cuál es la profundidad máxima de corte en madera?

La profundidad máxima de corte en madera es de 255 mm. Use una hoja adecuada a la longitud y al material.

¿Debo lubricar la sierra?

No, la sierra está lubricada de por vida. No es necesaria lubricación adicional. Simplemente mantenga la hoja limpia.

¿Se puede cortar metal con la CR 18DBL?

Sí, con una hoja adecuada (de dientes finos para metal). La capacidad de corte en acero es de aproximadamente 10 mm. Use una velocidad más lenta y ejerza una presión moderada.

¿Qué hacer en caso de bloqueo de la hoja?

Suelte inmediatamente el gatillo. Una vez detenida la hoja, retire la batería. Libere la hoja del objeto atascado. Inspeccione la hoja antes de reanudar el corte.

¿Cómo almacenar la sierra cuando no la uso?

Almacene la sierra en un lugar seco y con temperatura controlada. Retire la batería y guárdela por separado. Use la caja de transporte provista para proteger la sierra.

MANUAL DE USUARIO CR 18DBL HITACHI

INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES

ADVERTENCIA

¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar en lesiones de gravedad o la muerte!

Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este manual debe ser guardado en un lugar seguro.

CONTENTS

English

Page

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD...51

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN....51

SEGURIDAD 51

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA .....51

NORMAS ESPECÍFICOS DE SEGURIDAD .....53

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA EL ATORNILLADOR DE IMPACTO INALÁMBRICO ....54

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA BATERÍA Y EL CARGADOR DE BATERÍAS....55

ADVERTENCIA DE LA BATERÍA DE LITIO .....55

A PROPÓSITO DEL TRANSPORTE DE LA BATERÍA DE IONES DE LITIO ....56

PRECAUCIONES DE CONEXIÓN DEL DISPOSITIVO USB....57

DESCRIPCIÓN FUNCIONAL....58

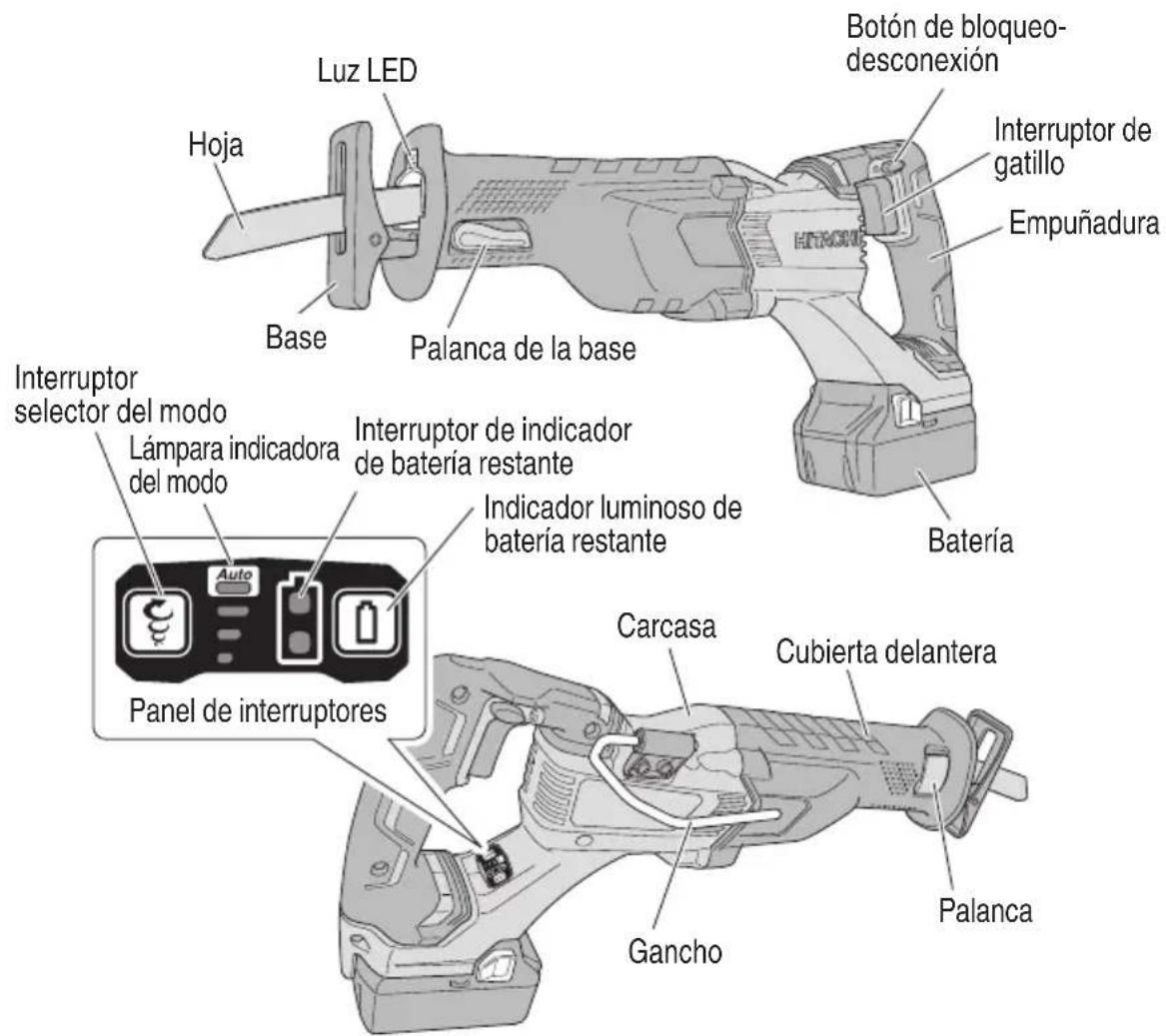

NOMENCLATURA....58

ESPECIFICACIONES....59

Página

MONTAJE Y OPERACIÓN....60

APLICACIONES....60

MÉTODO DE EXTRACCIÓN E INSTALACIÓN DE LA BATERÍA....60

MÉTODO DE CARGA 60

CÓMO RECARGAR EL DISPOSITIVO USB .....62

ANTES DE LA OPERACIÓN 63

OPERACIÓN 64

PRECAUCIONES OPERACIONALES ......69

MANTENIMIENTO E INSPECCIÓN .....70

GUIA DE IDENTIFICACION DE PROBLEMAS......71

ACCESSORIOS....74

ACCESORIOS ESTÁNDAR 74

ACCESORIOS OPCIONALES....74

LISTA DE PIEZAS 76

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones.

La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección "SEGURIDAD" de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento.

Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones.

No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por HITACHI.

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN

ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad.

PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica.

NOTA acentúa información esencial.

SEGURIDAD

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las instrucciones y todas las advertencias de seguridad.

Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves.

Guarde todas las advertencias e instrucciones para futura referencia.

El término “herramienta eléctrica” en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad en el área de trabajo

a) Mantenga la zona de trabajo limpia iluminada.

Las zonas desordenadas o oscuras pueden provocar accidentes.

b) 'No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo.

Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo.

c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica.

Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente.

No modifi que el enchufe.

Nob i etilice enchufes adaptadores con herramientas eléctricas conectadas a tierra.

Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica.

b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos.

Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo.

c) No exponga las herramientas eléctricas a la lluvia o a la humedad.

La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica.

d) No utilice el cable incorrectamente. No utilice el cable para transportar, tir herramienta eléctrica o desenchufarla.

Mantenga el cable alejado del calor, del aceite, de bordes afi lados o piezas móviles.

Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre.

La utilización de un cab usarse al aire libre reduce el riesgo de descarga eléctrica.

f) Si no se puede evitar herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD).

El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica.

No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación.

La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales.

b) Utilice un equipo de protección. Utilice siempre una protección ocular.

El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.

c) Evite un inicio involuntario. Asegúrese de que el interruptor está en "off" antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla.

El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes.

d) Retire las llaves de ajuste antes de encender la herramienta eléctrica.

Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales.

e) No se extralimite. Mantenga un equilibrio adecuado en todo momento.

Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.

La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles.

g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente.

La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas eléctricas

a)e Noafuercec la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación.

e I La hesamiento eléctricancorrecta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada.

b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga.

Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse.

c) Antes de hacer ajustes, cambiar accesorios o almacenar las herramientas eléctricas, desconecte el enchufe de la fuente eléctrica y/o las baterías de la herramienta.

Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.

e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas.

Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla.

Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas.

f) Mantenga las herramientas de corte afi ladas y limpias.

Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.

5) Utilización y cuidado de las herramientas a pilas

a) Recargue sólo con el cargador especificado por el fabricante.

Un cargador que es apto para un tipo de paquete de pilas podría crear un riesgo de incendio cuando se utiliza con otro paquete de pilas.

b) Utilice herramientas eléctricas sólo con paquetes de pilas específi camente diseñados.

La utilización de otros paquetes de pilas podría crear riesgo de daños e incendio.

c) Cuando no se utilice el paq manténgalo alejado de otros objetos metálicos como clips, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan hacer una conexión de un terminal a otro.

Si se acortan los terminales de las pilas podrían producirse quemaduras o incendios.

d) Bajos condiciones abusivas, podría expulsarse líquido de la pila; evite todo contacto. En caso de que se produzca contacto accidentalmente, enjuague con agua. Si entra líquido en los ojos, busque ayuda médica.

El líquido expulsado de la pila podría causar irritación o quemaduras.

6) Revisión

a) Lleve su herramienta a que la revise un experto cualifi cado que utilice sólo piezas de repuesto idénticas.

Ésto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.

- ADVERTENCIA -

Para disminuir el riesgo de lesiones, el usuario debe leer el manual de instrucciones.

ADVERTENCIA

Algunos polvos creados por el lijado mecánico, el aserrado, el esmerilado, el taladrado y otras actividades de construcción contienen sustancias químicas conocidas por le Estado de California como agentes cancerígenos, defectos congénitos y otros daños reproductores. Algunos ejemplos de estas sustancias químicas son:

• El plomo de las pinturas a base de plomo,
• El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y
• El arsénico y el cromo de la madera tratada químicamente.

El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de trabajo. Para reducir la exposición a esta sustancias químicas: trabaje en un lugar bien ventilado y realice el trabajo utilizando el equipamiento apropiado, tal como las máscaras para el polvo especialmente diseñados para eliminar las partículas minúsculas.

NORMAS ESPECÍFICOS DE SEGURIDAD

1. Sujete las herramientas eléctricas por las superficies de empuñadura aisladas cuando realice una operación en la que el accesorio de corte pueda entrar en contacto con cables ocultos.
   Un accesorio de corte en contacto con un conductor e te "adteo" puede, "activar" las partes metálicas expuestas de la herramienta eléctrica y podría dar una descarga eléctrica al operario.
2. Utilice abrazaderas u otra forma práctica para asegurar y sostener la pieza de trabajo a una plataforma estable.
   Puede ser inestable sujetar la pieza de trabajo con la mano o contra su cuerpo y llevar a la pérdida del control.
3. EMPLEE siempre protectores auditivos cuando tenga que utilizar la herramienta durante mucho tiempo.

La exposición prolongada a ruido de gran intensidad puede causar la pérdida del sentido del oído.

1. NO toque nunca las piezas móviles.

NO coloque NUNCA sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

5 NO utilice NUNCA la herramienta sin los protectores colocados en su lugar.

NO utilice NUNCA esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

1. Utilice la herramienta correcta.

No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado.

No utilice las herramientas para fines no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.

1. Maneje correctamente la herramienta.

No deje caer ni tire la herramienta.

1. Mantenga todos los tornillos, pernos, y cubiertas firmemente fijados en su lugar.

Mantenga todos los tornillos, pernos, y cubiertas firmemente montados. Compruebe periódicamente su condición.

1. No utilice herramientas eléctricas si la carcasa o la empuñadura de plástico está rajada.

Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.

1. Las cuchillas y los accesorios deberán montarse con seguridad en la herramienta.

Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fi jarse con seguridad.

1. Mantenga limpio el conducto de ventilación del motor.

El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.

1. NO deje NUNCA la herramienta en funcionamiento desatendida. Desconecte su alimentación.

No deje sola la herramientas hasta mientras no haya parado completamente. 2.

1. Maneje con cuidado las herramientas eléctricas.

Si una herramienta eléctrica se ha caído o ha chocado inadverticamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.

1. No limpie las partes de plástico con disolvente.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcol dañar o rajar las partes de plástico. No las limpie con tales disolventes.

Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.

1. SIEMPRE utilice protección para los ojos que satisfaga los requisitos de la última versión de la norma Z87.1 de ANSI.

1. SIEMPRE sujete firmemente la empuñadura cuando durante la operación.

2. Definiciones para los símbolos utilizados en esta herramienta

V....voltios

=......corriente continua

Hz......hertzios

A......amperios

no......velocidad sin carga

---/min......revoluciones o reciprocación por minuto

1. NO toque NUNCA la hoja de sierra con las manos desnudas después de la operación.

2. Como la sierra sable a batería funciona con una batería, tenga en cuenta que puede comenzar a funcionar en cualquier momento.

3. Cuando trabaje en lugares elevados, despeje el área de otras personas y tenga en cuenta las condiciones que haya debajo de usted.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA EL ATORNILLADOR DE IMPACTO INALÁMBRICO

ADVERTENCIA

La utilización inadecuada del Atornillador de impacto inalámbrico puede resultar en lesiones serias o en la muerte. Para evitar estos riesgos, siga las instrucciones de seguridad ofrecidas a continuación.

LEA TODAS LAS INSTRUCCIONES

1. Este manual contiene instrucciones importantes de seguridad para el cargador de baterías modelo UC18YSL3.

2. Antes de utilizar el cargador de baterías, lea todas las instrucciones y tenga en cuenta las marcas de precaución de (1) el cargador de baterías, (2) la batería, y (3) el producto que utiliza la batería.

3. Para reducir el riesgo de lesiones, cargue la batería HITACHI de tipo de la serie BSL18. Otros tipos de baterías podrían explotar causando lesiones y daños.

4. No exponga el cargador de baterías a la lluvia ni a la nieve.

5. La utilización de un accesorio no recomendado o vendido por el fabricante del cargador de baterías puede resultar en el riesgo de incendios, en descargas eléctricas, o en lesiones.

6. Para reducir el riesgo de dañar el cable y el enchufe, para desconectar el cable del cargador de baterías, tire del enchufe.

7. Cerciórese de que el cable quede situado donde no pueda pisarse, donde nadie pueda tropezar con él, y donde no pueda recibir daños.

8. A menos que sea absolutamente necesario, no deberá utilizarse un cable prolongador. La utilización de un cable prolongador inadecuado podría resultar en el riesgo de incendios y descargas eléctricas.

Cuando tenga que utilizar un cable prolongador, cerciórese de que:

a. El enchufe del cable prolongador sea igual en tamaño y forma que el del cargador de baterías;

b. El cable prolongador esté adecuadamente conectado y en buenas condiciones eléctricas; y

c. Que el calibre del cable sea suficiente para el amperaje de CA del cargador de baterías, como se especifica en la Tabla 1.

Tabla 1 CALIBRE (AWG) MÍNIMO RECOMENDADO PARA CABLES PROLONGADORES PARA EL CARGADOR DE BATERÍAS

Amperaje nominal de entrada de CA* Calibre (AWG) del cable
Igual o superior a	pero inferior a	Longitud del cable, Pies (metros)25 (7.5) 50 (15) 100 (30) 150 (45)
0218181816
2318181614
3418181614

* Si la entrada nominal del cargador de baterías se indica en vatios en vez de amperios, el amperaje nominal correspondiente se determinará dividiendo el vataje por la tensión, por ejemplo:

$$ \begin{array}{l} 1, 2 5 0 \text { vatios } \ 1 2 5 \text { voltios } = 1 0 \text { amperios } \end{array} $$

1. No utilice el cargador de baterías con un cable enchufe dañado. Si están dañados, reemplácelos inmediatamente.
2. No utilice el cargador de baterías si ha recibido un golpe, si ha caído, o si está dañado de alguna otra forma. Llévelo a un técnico cualificado.
3. No desarme el cargador de baterías. Cuando necesite reparación, llévelo a un técnico cualificado. El reensamblaje incorrecto podría resultar en el riesgo de incendios o descargas eléctricas.
4. Para reducir el riesgo de descargas eléctricas, desenchufe el cargador del tomacorriente antes de intentar realizar cualquier operación de mantenimiento o de limpiarlo. La extracción de la batería no reducirá este riesgo.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA BATERÍA Y EL CARGADOR DE BATERÍAS

Usted deberá cargar la batería antes de utilizar el atornilladores de percusion inalámbrico. Antes de utilizar el cargador de baterías modelo UC18YSL3, cerciórese de leer todas las instrucciones y precauciones del mismo, de la batería, y de este manual.

PRECAUCIÓN

¡UTILICE SOLAMENTE BATERÍA HITACHI DEL TIPO DE LA SERIE BSL18. LOS DEMÁS TIPOS DE BATERÍAS PODRÍAN EXPLOTAR Y CAUSAR LESIONES!

Para evitar el riesgo de lesiones, siga las instrucciones ofrecidas a continuación:

ADVERTENCIA

La utilización inadecuada de la batería o del cargador de baterías puede conducir a lesiones serias. Para evitar estas lesiones:

d.unMUNCA desarme la batería.

1. NUNCA incinere una batería, aunque esté dañada o completamen-te agotada.
2. NUNCA cortocircuite la batería.
3. NUNCA inserte ningún objeto en las ranuras de ventilación del cargador. Si lo hiciese podría recibir descargas eléctricas o dañar el cargador de baterías.
4. NUNCA cargue en exteriores. Mantenga la batería alejada de la luz solar directa, y utilícela solamente donde haya poca humedad y una buena ventilación.
5. NUNCA cargue cuando la temperatura sea inferior a 14°F (-10°C) o superior a 104°F (40°C).
6. NUNCA conecte dos cargadores de baterías juntos.
7. NUNCA inserte objetos extraños en el orificio para la batería ni en el cargador de baterías.
8. NUNCA utilice un transformador elevador para cargar.
9. NUNCA utilice una fuente de alimentación de CC para cargar.
10. NUNCA guarde la batería ni el cargador de baterías en lugares en los que la temperatura pueda alcanzar o sobrepasar 104°F (40°C).
11. SIEMPRE utilice el cargador con un tomacorriente (120 voltios). La utilización de un cargador con cualquier otra tensión podría hacer que éste se recalentase y dañase.
12. SIEMPRE espere 15 minutos por lo menos entre las cargas para evitar que el cargador se recaliente.
13. SIEMPRE desconecte el cable de alimentación del tomacorriente cuando no vaya a utilizar el cargador.

ADVERTENCIA DE LA BATERÍA DE LITIO

Para ampliar su duración, la batería de litio está equipada con la función de protección para detener la salida. En los casos 1 a 3 descritos más abajo, cuando utilice este producto, incluso si tira del interruptor, el motor puede detenerse. No es un problema, sino el resultado de la función de protección.

1. Cuando la batería restante se agota, el motor se detiene.
   En este caso, cárguela inmediatamente.
2. Si la herramienta se sobrecarga, el motor puede detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volverla a utilizar.
3. Si la batería se calienta excesivan un trabajo de sobrecarga, la potencia de la batería podría pararse.
   En este caso, deje de utilizar la batería y deje que se enfrié. Posteriormente puede utilizarla de nuevo.
   Asimismo, preste atención a las siguientes advertencias y precauciones.

ADVERTENCIA

Para evitar fugas de la batería, ger emisión de humo, explosiones e igniciones, preste atención a las siguientes precauciones.

1. Asegúrese de que no entran virutas o polvo en la batería.
   ○ Durante el trabajo, asegúrese de que no caen virutas o polvo en la batería.
   ○ Asegúrese de que las virutas o el polvo que caen sobre la herramienta eléctrica durante el trabajo no entran en la batería.
   ○ No almacene una batería sin utilizar en un lugar expuesto a virutas y polvo.
   ○ Antes de almacenar una batería, retire las virutas y el polvo que se haya adherido y no la almacene junto a piezas metálicas (tornillos, clavos, etc.).
2. No agujeree la batería con un objeto afilado como un clavo, no la golpee con un martillo, la pise, la tire o la exponga a fuertes impactos físicos.
3. No utilice una batería que pudiera estar dañada o deformada.

4. No utilice la batería con las polaridades cambiadas.

5. No conecte la batería directamente a salidas eléctricas o a los encendedores de cigarros de los coches.

6. No utilice la batería para un fin diferente a los especificados.

7. Si la carga de la batería no finaliza incluso cuando ha transcurrido un determinado tiempo de recarga, detenga inmediatamente la recarga.

8. No coloque o exponga la batería a temperaturas elevadas o alta presión como en un microondas, una secadora o un contenedor de gran presión.

9. Aléjela del fuego inmediatamente cuando se detecte una fuga o un olor raro.

10. No la utilice en un lugar donde electricidad estática.

11. Si hay una fuga de la batería, mal olor, se genera color, está descolorida o deformada, o de algún modo funciona de forma anormal durante su utilización, recarga o almacenamiento, retírela inmediatamente del equipo o del cargador de la batería y detenga su utilización.

PRECAUCIÓN

1. Si el líquido de fuga de la batería entra en contacto con los ojos, no se los frote y lávelos bien con agua limpia como, por ejemplo, agua del grifo y póngase en contacto con un médico inmediatamente.

Si no se trata, el líquido podría causar problemas de visión.

1. t Si el líquida de faga entra en contacto con la piel o la ropa, lávela bien con agua limpia como, por ejemplo, agua del grifo inmediatamente.

Podría producir irritación de la piel.

1. Si observa óxido, mal olor, recalentamiento, decoloración, deformación y/u otras irregularidades al utilizar la batería por primera vez, no la utilice y devuélvasela a su proveedor o distribuidor.

ADVERTENCIA

Si un objeto extraño conductor de electricidad entra en los terminales de la batería de litio, podría producirse un cortacircuito, resultando en un riesgo de incendio. Por favor, respete los siguientes consejos cuando almacene la batería.

○ No coloque cortes conductivos, clavos, cables de acero, cables de cobre u otros cables en la caja de almacenamiento.
○ Instale el paquete de baterías en la herramienta eléctrica o almacénelo presionando la tapa de baterías hasta que se oculten los orificios de ventilación para evitar cortacircuitos. (Ver Fig. 3)

A PROPÓSITO DEL TRANSPORTE DE LA BATERÍA DE IONES DE LITIO

Al transportar una batería de iones de litio, tenga en cuenta las siguientes precauciones.

ADVERTENCIA

Notifique a la compañía de transporte que un paquete contiene una batería de iones de litio, informe a la compañero eléctrica de su potencia de salida y siga las instrucciones de la compañía de transporte al preparar su transporte.

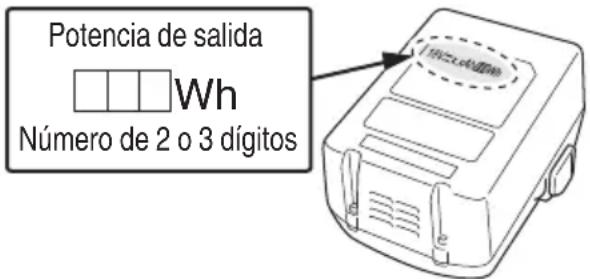

• Las baterías de iones de litio que superen una potencia de salida de 100 Wh se considera que son materiales peligrosos en la Clasificación de Transporte y requieren procedimientos de aplicación especiales.

- Para el transporte en el extranjero, deberá cumplir con las leyes internacionales y las normas y regulaciones del país de destino.

Fig. 1

PRECAUCIONES DE CONEXIÓN DEL DISPOSITIVO USB

Cuando se produce un problema inesperado, los datos en un dispositivo USB conectado a este producto podrían dañarse o perderse. Asegúrese siempre de realizar una copia de seguridad de los datos contenidos en el dispositivo USB antes de su uso con este producto.

Tenga en cuenta que nuestra compañía no acepta ninguna responsabilidad por los datos almacenados en el dispositivo USB que se hayan dañado o perdido, ni por ningún daño que pudiera sufrir un dispositivo conectado.

¡GUARDE ESTAS INSTRUCCIONES Y PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS Y PROPIETARIOS DE ESTA HERRAMIENTA!

DESCRIPCIÓN FUNCIONAL

NOTA

La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica.

NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual.

Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica.

NOMENCLATURA

1. Sierra sable a batería (CR18DBL)

Fig. 2

1. Batería 3. Cargador de baterías


Fig. 3 Fig. 4

ESPECIFICACIONES

1. Sierra sable a batería

Modelo CR18DBL
Motor Motor de CC
Capacidad		Tubo de acero dulce: D.E. 5" (130 mm)
		Tubo de cloruro de vinilo: D.E. 5" (130 mm)
		Madera: 4-23/32" 120 mm
		Placa de acero dulce: 3/4" (19 mm)
Velocidad sin carga 0 – 2,500 /min
Carrera 1-1/4" (32 mm)
Battería	Modelo BSL1860 (6.0 Ah)
	Tipo Batería de Li-ion
	Tensión CC 18 V
Peso 7.4 lbs. (3.4kg)

1. Cargador de baterías

Modelo	UC18YSL3
Fuente de alimentación de entrada	Monofásica: AC 120 V 60 Hz
Tiempo de carga(A una temperatura de 68°F (20°C))	BSL1860 : Aprox. 38 min
Tensión de carga	14.4 V – 18 V CC
Corriente de carga CC 8.0 A
Peso 1.3 lbs. (0.6 kg)

NOTA: El tiempo de carga pueda variar de acuerdo con la temperatura y la tensión de la fuente de alimentación.

MONTAJE Y OPERACIÓN

APLICACIONES

○ Corte de tubos metálicos y de acero inoxidable.
○ Cortes de diversas maderas útiles.
○ Corte de placa de acero pobre en carbono, de aluminio y de cobre.
○ Corte de resina sintética, tal como resina de fenol y cloruro de vinilo.

MÉTODO DE EXTRACCIÓN E INSTALACIÓN DE LA BATERÍA

○ Forma de instalar la batería.
Alinee la batería con la ranura de la empuñadura de la herramienta y deslícela en su lugar. Insértela siempre completamente hasta que se encuentre cerca (Fig. 5).
○ Forma de extraer la batería.
Extraiga la batería de la empuñadura de la herramienta mientras presiona el enganche (2 pzas.) de la batería (Fig.5).

Fig. 5

MÉTODO DE CARGA

NOTA

Antes de enchufar el cargador en un tomacorriente, tenga en cuenta los puntos siguientes.

○ La tensión de la fuente de alimentación está indicada en la placa de características.
○ El cable no deberá estar dañado.

ADVERTENCIA

No cargue con una tensión superior a la indicada en la placa de características.
Si cargase con una tensión superior a la indicada en la placa de características, el cargador se quemaría.

1. Conecte el cable de alimentación del cargador a una toma. Cuando el cable de alimentación esté conectado, el testigo indicador de carga parpadeará en color rojo. (A intervalos de 1 segundo)

ADVERTENCIA

No utilice el cargador si su cable está dañado. Haga que se lo reparen inmediatamente.

1. Inserte la batería en el cargador de baterías. Inserte la batería en el cargador de baterías muestra en la Fig 6.

Fig. 6

3. Carga

Cuando inserte una batería en el cargador, el testigo indicador de carga parpadeará en azul. Cuando la batería esté totalmente cargada, el testigo indicador de carga se iluminará en verde. (Consulte la Tabla 2).

(1) Indicaciones del testigo indicador de carga Las indicaciones del testigo indicador de carga serán tal y como se muestran en la Tabla 2, de acuerdo con la condición del cargador de baterías o de la batería.

Tabla 2

(2) Temperatura de las baterías.

La temperatura de las baterías se muestra en la Tabla 3, y las baterías que se hayan calentado deberán dejarse enfriar durante cierto tiempo antes de cargarlas.

Table 3

Baterías	Temperatura con la que podrá cargarse la batería
BSL1860	14^ - 122^ (-10^ - 50^)

(3) Tiempo de carga (A 68°F (20°C))

Tabla 4 Tiempo de carga

Batería\Cargador	UC18YSL3
BSL1860 Aprox. 38 min.

NOTA

El tiempo de recarga puede variar de acuerdo con la temperatura ambiental.

1. Desconecte el cargador de baterías del tomacorriente.

PRECAUCIÓN

No desconecte el cable del tomacorriente tirando delmismo.

Cerciórese de tirar del enchufe para desconectarlo del tomacorriente a fi n de evitar dañar el cable.

5. Extraiga la batería del cargador de baterías.

Sujetando el cargador de baterías con una mano, extraiga la batería del mismo.

NOTA

Asegúrese de extraer la batería del cargador de baterías después del uso, y guárdela después.

Descarga eléctrica en caso de ba etc.

Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2 – 3 veces.

Forma de hacer que las baterías duren más

(1) Recarque las baterías antes de que se hayan agotado completamente.
Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse.
(2) Evite realizar la recarga a altas temperaturas.
Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo.

PRECAUCIÓN

• Si utiliza continuamente el cargador de baterías, éste se calentará, lo que puede causar averías. Después de haber fi nalizado la carga, espere 15 minutos antes de realizar la carga siguiente.
• Si la batería se carga mientras debido a que se ha dejado durante mucho tiempo en un lugar expuesto a la luz solar directa o porque la batería acaba de utilizarse, el testigo indicador de carga del cargador se iluminará durante 0,3 segundos y no se iluminará durante 0,3 segundos (permanecerá apagado durante 0,3 segundos). En tales casos, deje primero que se enfríe la batería e inicie luego la carga.
• Cuando el testigo indicador de carga parpadee (a intervalos de 0,2 segundos), compruebe si hay objetos extraños en el orifi cio de instalación de la batería del cargador y extráigalos si los hubiera. Si no hay objetos extraños, es probable que la batería o que el cargador de baterías esté funcionando mal. Llévelos a un reparaciones autorizado.

CÓMO RECARGAR EL DISPOSITIVO USB

ADVERTENCIA

○ Antes de usar, compruebe el cable de conexión USB en busca de cualquier defecto o daño. Usar un cable USB defectuoso o dañado puede provocar emisiones de humo o incendios.

t e P i a S. Cuando no se está usando el producto, cubra el puerto USB con la cubierta de goma.

Acumulación de polvo, etc. en el puerto USB puede provocar emisiones de humo o incendios.

NOTA

El tiempo necesario para la carga será más largo cuando un dispositivo USB y la batería se carguen simultáneamente.
○ Podría haber una pausa ocasional durante la recarga USB.
- Cuando no se esté cargando un dispositivo USB, apague la alimentación USB y retire el dispositivo USB del cargador.

De lo contrario, podría no solo reducir la vida de batería de un dispositivo USB, pero también podría ocasionar accidentes imprevistos.

(1) Seleccione un método de carga

Dependiendo del método de carga seleccionado, tanto si la batería se ha insertado en el cargador o si el cable de alimentación está enchufado a una toma de corriente.

○ Carga de un dispositivo USB mediante batería (Fig. 7-a)
○ Cargar un dispositivo USB desde una toma de corriente eléctrica (Fig. 7-b)
○ Cargar un dispositivo USB y su batería desde una toma de corriente eléctrica (Fig. 7-c)

Fig. 7

(2) Encienda el enchufe de alimentación USB (Fig. 8) Cuando encienda el enchufe de alimentación USB, el testigo indicador de alimentación USB se encenderá.

Fig. 8

Retire la cubierta de goma y enchufe con fi rmeza un cable USB disponible en comercios (apropiado para el dispositivo que se está cargando) en el puerto USB.

• Cuando el cable de alimentación no esté enchufado a una toma eléctrica y se agote la batería, la salida de alimentación eléctrica se detendrá y el testigo de alimentación USB se apagará.
• Cuando el testigo indicador de alimentación USB se apague, cambie la batería o enchufe el cable de alimentación a una toma eléctrica.
  (4) Cuando se haya completado la carga
  El testigo indicador de alimentación USB no se activará cuando un dispositivo USB se haya cargado por completo.

Para verifi car el estado de carga, compruebe el dispositivo USB.

○ Apague el interruptor de alimentación USB y desenchufe el cable de alimentación de la toma de alimentación eléctrica. (Fig. 8)
○ Extraiga la batería del cargador y coloque la tapa de goma sobre el puerto USB.

ANTES DE LA OPERACIÓN

PRECAUCIÓN

Para evitar accidentes serios, cerciórese de que el interruptor esté abierto (OFF), y extraiga la batería.

1. Compruebe el entorno del área de trabajo
   Compruebe el área de trabajo para asegurarse de que esté libre de desperdicios y obstáculos.
   Compruebe que en el área no haya personal innecesario. Cerciórese de que la iluminación y la ventilación sean adecuadas.
2. Montaje de la hoja

Esta unidad emplea un mecanismo desmontable que permite montar y desmontar las hojas de sierra sin necesidad de llave u otras herramientas.

(1) Haga girar la palanca para abrir la sujeción de la hoja.
(2) Inserte completamente la hoja de sierra en la hendidura pequeña del sujetador de la hoja mediante el giro de la palanca. Esta hoja puede montarse tanto en dirección ascendente como descendente. (Fig. 9, Fig. 10)

Hendidura del sujetador de hoja

Fig. 9

Hendidura del sujetador de hoja

Fig. 10

(3) Cuando suelte la palanca, la fuerza del resorte hará que el manguito del sujetador vuelva automáticamente a la posición correcta. No hay necesidad de asegurar el manguito del sujetador en este momento.
(4) Con la mano, tire de la hoja de sierra hacia atrás dos o tres veces y verifique que la hoja esté firmemente instalada. (Fig. 11)

Fig. 11

PRECAUCIÓN

Cuando tire de la hoja de sierra, asegúrese de hacerlo desde atrás. Si intenta tirar de la misma desde alguna otra parte, podrá sufrir lesiones.

1. Desmontaje de la hoja

PRECAUCIÓN

Nunca toque la hoja de sierra inmediatamente después de haberla utilizado. El metal estará caliente y podrá quemarse.

(1) Luego de hacer girar la palanca, apunte con la hoja hacia abajo. La hoja debería caerse por sí sola. Si la hoja no se cae, extráigala con la mano.

CUANDO SE ROMPA LA HOJA

Hasta cuando la hoja está rota y permanece en la pequeña ranura del sujetador de la hoja, debería caer cuando la palanca se hace girar y la hoja se apunta hacia abajo. Si la hoja no se cae sola, extráigala usando los procedimientos descritos más abajo.

(1) Si una parte de la hoja de sierra rota sobresale de la pequeña hendidura del sujetador de la hoja, saque la parte saliente y extraiga la hoja.

(2) Si la hoja de sierra rota se encuentra oculta dentro de la pequeña hendidura, enganche la hoja rota utilizando la punta de otra hoja de sierra y extráigala. (Fig. 12)

Fig. 12

MANTENIMIENTO E INSPECCION DE LA MONTURA DE LA HOJA DE SIERRA

(1) Después de utilizar la sierra, elimine el aserrín, el polvo, la arena, la humedad, etc. con aire o con cepillo, etc. para asegurarse de que la montura de la hoja funciona suavemente. 5.

NOTA

Si utilizara la herramienta sin haber realizado la limpieza en el área en que se instala la hoja de sierra, el movimiento de la palanca podría volverse lento debido a la acumulación de partículas de polvo y serrín. En tal caso, haga girar la palanca y limpie la zona alrededor del sujetador y la palanca limpiando o soplando con aire la acumulación.

PRECAUCIÓN

No utilice ninguna hoja de sierra con el orificio de la hoja gastado. De lo contr podría soltarse y provocar lesiones personales. (Fig. 13)

Fig. 13

4. Cómo ajustar la base

Para maximizar la duración de la hoja, la base se desliza hacia dentro o hacia fuera para permitir ajustar la longitud de la carrera para lograr mayor efi ciencia.

(1) Desactive el interruptor y extraiga la batería.
(2) Haga girar la palanca de la base hacia la derecha, y deslice la base hacia la posición deseada. La base puede ajustarse en cinco posiciones.
(3) Haga girar la palanca de la base hacia la izquierda para fi jar la base. (Fig. 14)

Fig. 14

(4) Asegúrese de que la base no interfiera con la hoja

ADVERTENCIA

Para evitar lesiones físicas y daños, no opere la sierra sin la base colocada. El sujetador podría golpear contra la pieza de trabajo y dañar el mecanismo recíproco.

1. Compruebe la batería insertada

ADVERTENCIA

Si insertase la batería con el gatillo interruptor en la posición ON, la herramienta eléctrica comenzará a funcionar inmediatamente, lo que podría provocar lesiones serias.

PRECAUCIÓN

Inserte la batería hasta que encaje en su lugar con un ligero chasquido, ya que de lo contrario podría caerse accidentalmente de la herramienta y causar lesiones. ario, la hoja

OPERACIÓN

ADVERTENCIA

No toque nunca las partes móviles.

PRECAUCIÓN

• Durante la operación, tenga cuidado de no permitir la infiltración de aserrín, polvo, humedad, etc., a través de la sección del émbolo. Si llegara a haber aserrín y otras impurezas acumulados en la sección del émbolo, límpielo antes del uso.
• No desmonte la cubierta delantera (consulte la Fig. 2).
  Asegúrese de sujetar el cuerpo desde la parte superior de la cubierta delantera.
• Mientras realiza el corte, presione la base contra el material.
  La hoja de sierra podría dañarse debido a la vibración si la base no está firmemente presionada contra la pieza de trabajo.

Además, la punta de la hoja de sierra a veces puede entrar en contacto con la pared interior del tubo, y dañarse la hoja de sierra.

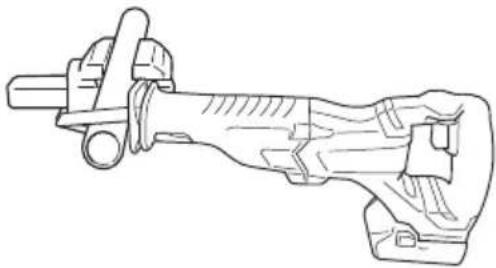

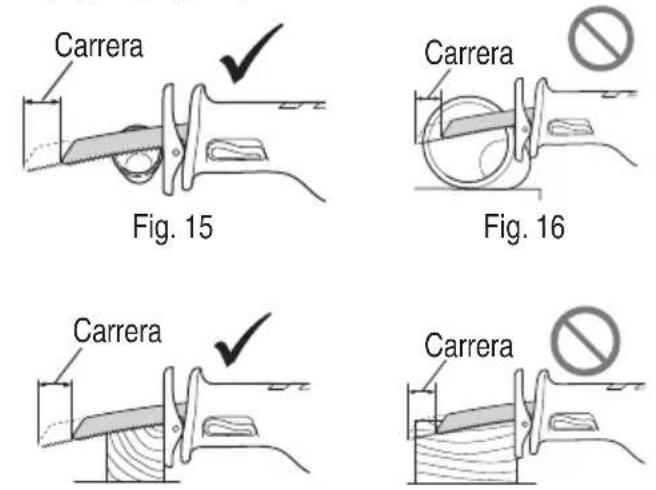

- Seleccione una hoja de sierra del largo más apropiado. Lo ideal sería que el largo que sobresale de la base de la después de restar la carrera sea mayor que el del material (consulte las Fig. 15 y 17).

Si corte un tubo grande, una pieza de madera grande, etc., que exceda la capacidad de corte de la hoja, existiría el riesgo de que la misma no haga contacto con la pared interior del tubo, madera, etc., y podrían producirse daños. (Fig. 16, Fig. 18)

Fig. 18 Fig. 17

Para ampliar su duración, la batería de litio está equipada con la función de protección para detener la salida. Por lo tanto, si se sobrecarga al batería, el motor puede detenerse. No obstante, esto no es un resultado de la función de protección. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga.
- No extraiga la herramienta trabajo durante un corte con la hoja de sierra en movimiento.
- Después de haber fi nalizado la operación, extraiga la batería.

NOTA

Tenga cuidado de no bloquear motor se bloquea, desconecte inmediatamente la alimentación. Si el motor permaneciese bloqueado durante cierto tiempo, podría quemarse peste o la batería.

1. Operación del interruptor

(1) Botón de bloqueo-desconexión La herramienta está equipada con un botón de bloqueo. Para poner en marcha la herramienta, presione el botón de bloqueo y accione el gatillo. (Fig. 19)

Fig. 19

PRECAUCIÓN

No fije y asegure el botón de bloqueo. Además, mantenga el dedo fuera del interruptor de encendido cuando la herramienta esté siendo transportada. De lo contrario, el gatillo interruptor puede encenderse de forma involuntaria y provocar accidentes inesperados.

(2) Interruptor de gatillo

Esta herramienta cuenta con un interruptor de gatillo controlado por velocidad variable. La herramienta puede activarse («ON») o desactivarse («OFF») apretando o soltando el gatillo. El grado de carrera del émbolo de la hoja se puede ajustar entre los bvaleras máxima y míimo indicados en la placa de características, por medio de la presión aplicada al gatillo. Aplique mayor presión para aumentar la velocidad y reduzca la presión para disminuir la decidad. pieza de

Fig. 20

1. Uso de la luz LED

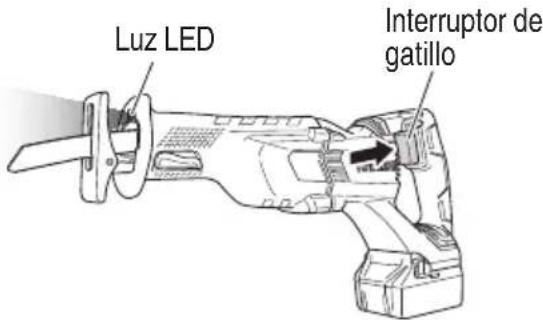

Cuando se tira del interruptor, la luz LED iluminará automáticamente la parte de la punta de la herramienta. (Fig. 21)

La luz LED se apagará automáticamente 10 segundos después de liberar el interruptor.

La luz LED también funciona como una señal de advertencia que se ilumina durante el uso.

Para obtener más información, consulte "10. Señales de aviso de luz LED".

Fig. 21

PRECAUCIÓN

- No exponga los ojos directamente a la luz; evite mirar hacia ella directamente.

Si los ojos están expuestos de manera continua a la luz, pueden resultar lesionados.

- Limpie cualquier resto de polvo o suciedad enganchado al objetivo de la luz LED con un paño suave, procurando no rayar la lente.

Los arañazos en la lente de la luz LED pueden resultar en una reducción de brillo.

1. Acerca del indicador de batería restante

Al pulsar el interruptor del indicador de batería restante, se ilumina el indicador luminoso de batería restante y puede comprobarse la potencia restante. (Fig. 22) Al retirar el dedo de dicho interruptor, el indicador luminoso de batería restante se apaga. La Tabla 5 muestra el estado del indicador luminoso de batería restante y la potencia de batería restante.

Tabla 5

Estado del indicador	Potencia de batería restante
[10043]	La potencia restante de la batería es sufi ciente.
[8330]	La potencia restante de la batería se encuentra a la mitad.
[27946]	La potencia restante de la batería está prácticamente agotada. Recargue la batería cuanto antes.

Dado que el indicador de batería restante muestra resultados ligeramente diferentes según la temperatura ambiental y las características de la batería, utilice su lectura como referencia.

Fig. 22

NOTA

○ No golpee con fuerza ni rompa el panel de interruptores.

Pueden producirse problemas.

Para reducir el consumo de la potencia de ba el indicador luminoso de batería restante se ilumina mientras se mantiene presionado el interruptor del indicador de batería restante.

1. Ajuste de la velocidad de operación

PRECAUCIÓN

• No someta el panel de interruptores a impactos ni daños.
• Seleccione el modo mientras el interruptor disparador está liberado. De lo contrario, podrían producirse fallos de funcionamiento.

El volumen de desplazamiento de la hoja puede ser ajustado a cualquier nivel dependiendo de cuánto se oprime el interruptor de la unidad. Además, se puede seleccionar el número máximo de desplazamientos con el interruptor de selección del modo. Cuanto más se oprima el interruptor de la unidad, mayor será el número de desplazamientos.

Al iniciar un corte, comience a cortar con desplazamientos reducidos (a baja velocidad) para cortar la posición deseada con precisión. Una vez que tenga el corte deseado, aumente el número de desplazamientos (alta velocidad) y termine el corte.

Fig. 23

Cuando instala la batería y conecta la alimentación, puede cambiar los modos cada vez que oprime el interruptor de selección del modo. (Fig. 24)

Fig. 24

El modo de cambio de velocidad permite cambiar el número de desplazamientos máximos entre tres niveles: velocidad baja, velocidad media y velocidad alta.
Con el modo de cambio de velocidad, el ajustado de desplazamientos máximos será mantenido incluso si la carga cambia.
○ Con el modo automático, el consumo de electricidad y el ruido pueden ser suprimidos al reducir el número de desplazamientos máximos durante la operación del motor sin carga.
El modo automático aumenta automáticamente el número de revoluciones cuando la carga se vi más pesada durante la operación. Cuando la carga se vuelve más ligera, el número de revoluciones se reduce automáticamente.
En la tabla 6 se muestran el estado de la lámpara y la velocidad.

Tabla 6

Modo		Estado de la lámpara	Velocidad de operación	Usos
Modo de transmisión	Baja 0 – 1,600			Acero inoxidablePlásticoTablero de fi bra
	Media		0 – 2,300 /min	Tubos de acero suaveTubos de hierro fundidoAcero en ángulo con forma de LAluminio, bronce, cobre
	Alta		0 – 2,500 /min	Placa de yesoMadera
Modo automático			0 – 1,600 /min2,500 /min (cuando la carga se vuelve más pesada)	⚠ PRECAUCIÓNNo corte acero inoxidable en el modo automático.

NOTA

El interruptor selector del modo solo puede ser ajustado una vez instalada la batería en la llave y tras haber oprimido el interruptor disparador una vez.

5. Cómo usar el gancho

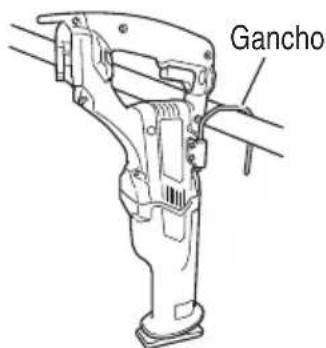

El gancho puede ser usado para colgar la unidad temporalmente durante las operaciones (Fig. 25, Fig. 26).

PRECAUCIÓN

El gancho nunca debe ser usado para colgar la unidad sobre una persona.

Cuando utilice el gancho, compruebe para asegurarse de que la unidad principal no se deslizará y caerá, o se volverá inestable por el viento u otros motivos.

No cuelgue nunca la unidad de su cinturón o sus pantalones, ya que esto podría causar accidentes.

Fig. 25

Fig. 26

1. Corte de materiales metálicos

PRECAUCIÓN

• Presione la base fi rmemente contra la pieza de trabajo.
• No aplique nunca ninguna fuerza indebida a la hoja de sierra durante el corte. De lo contrario, la hoja podrá romperse fácilmente.
• Dependiendo de la combinación entre el material a cortar y la hoja, el motor podría bloquearse. En caso de que se bloquee el motor, desconecte el interruptor inmediatamente.
• No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos infl amables, gases o polvo. La sierra sable a batería crea chispas que podrían incendiar el polvo o los gases.

(1) Sujete firmemente una pieza de trabajo antes de la operación. (Fig. 27)

(2) Cuando corte materiales metálicos, utilice un aceite para corte de metales apropiado (aceite para turbinas, etc.). Cuando no utilice un aceite para corte de metales líquido, aplique grasa sobre la pieza de trabajo.

PRECAUCIÓN

La vida de servicio de la hoja de sierra se acortará enormemente si no utiliza aceite corte de metales.

7. Corte de madera

Cuando corte madera, cerciórese de asegurar fi rmemente la pieza de trabajo antes de comenzar. (Fig. 28)

No aplique nunca ninguna fuerza indebida a la hoja de sierra durante el corte. Asimismo, no olvide de presionar fi rmemente la base contra la madera.

8. Corte de líneas curvadas

Recomendamos utilizar la hoja BIMETÁLICA mencionada en la Página 75 debido a su resistencia y a sus características de robustez.

PRECAUCIÓN

Disminuya la velocidad de alimentación cuando corte material en pequeños arcos circulares, pues una velocidad innecesariamente alta podría romper la hoja.

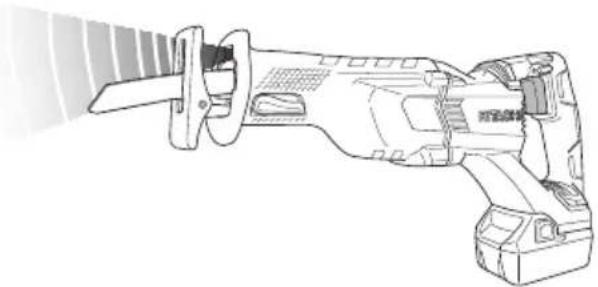

9. Corte por penetración

Con esta herramienta puede realizar corte de cavidad en madera laminada y en tablas de material delgado. El corte de cavidad se puede realizar con toda facilidad con la hoja de sierra en sentido inverso, tal como se observa en las Figs. 30, Fig. 32 y Fig. 34. Utilice una hoja de sierra lo más corta y gruesa posible. Para este fin, se recomienda la hoja BIMETÁLICA 725362 mencionada en la página 75. Asegúrese de prestar atención durante la operación de corte y de proceder de la siguiente manera.

(1) Presione la parte inferior (o la parte superior) de la base contra el material. Tire del gatillo mientras mantiene la punta de la hoja de sierra separada del material. (Fig. 29, Fig. 30)

(2) Levante el mango lentamente y corte con la hoja de sierra poco a poco. (Fig. 31, Fig. 32)
(3) Sujete el cuerpo fi rmemente hasta que la hoja de sierra penetre completamente dentro del material (Fig. 33, Fig. 34)

Fig. 29 Fig. 30

• Evite el corte por penetración de materiales metálicos, pues se dañará la hoja.

• Nunca oprima el interruptor disparador mientras la punta de la hoja de sierra se presiona contra el material. De hacerlo, la hoja podría dañarse al chocar contra el material.
  Asegúrese de cortar lentamente mientras sostiene el cuerpo con firmeza. Si aplica u fuerza irracional a la hoja de sierra dur operación de corte, la hoja quedará dañada.

• Señales de aviso de luz LED (Fig. 35)

Este producto dispone de funciones que han sido diseñadas para proteger la herramienta así como la batería. Mientras se tira del inte cualquiera de las funciones de protección se activa durante el funcionamiento, la luz LED parpadeará tal como se describe en la Tabla 7. Cuando se activa cualquiera de las funciones de protección, retire su dedo inmediatamente del interruptor y siga las instrucciones descritas bajo acción correctiva.

PRECAUCIONES OPERACIONALES

Reposo de la herramienta después de un funcionamiento prolongado

(1) La herramienta eléctrica está equipada con un circuito de protección de la temperatura para proteger el motor.

El trabajo continuo puede provocar la subida de la temperatura de la unidad, lo que activaría el circuito de protección de la temperatura y pararía el funcionamiento automáticamente.

Si ocurre esto, deje que la herramienta eléctrica se enfríe antes de volverla a utilizar.

(2) Después de realizar varios trabajos de forma continua, detenga la unidad durante 15 minutos aproximadamente para sustituir la batería. Si reinicia la tarea inmediatamente después de reemplazar la batería, aumentaría la temperatura del motor, del interruptor, etc., con los consiguientes riesgos de quemadura.

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA

Asegúrese de soltar el interruptor y sacar la batería antes de realizar inspecciones o mantenimientos.

1. Inspeccionar la hoja

El uso continuo de una cuchilla desgastada y dañada podría resultar defi ciencia de corte y además causando un recalentamiento al motor. Reemplazar la hoja por una nueva tan pronto como se note un excesivo desgaste.

PRECAUCIÓN

Si utiliza una hoja de sierra mellada, la reactiva aumentará durante la operación de corte. Evite utilizar hojas de sierra melladas, sin reparar.

1. Comprobación de los tornillos

Los tornillos son peligrosos. Inspecciónelos regularmente y cerciórese de que estén bien apretados.

PRECAUCIÓN

La utilización de una herramienta eléctrica con tornillos fl ojos es extremadamente peligrosa.

1. Mantenimiento del motor

La unidad de devanado del motor es el verdadero "corazón" del herramientas eléctricas. Prestar el mayor cuidado a asegurarse de que el devando no se dañe y/o se humedezca con aceite o agua.

1. Comprobación del polvo

El polvo podrá eliminarse con un paño suave y seco o ligeramente humedecido en agua jabonosa. No utilice lejía, cloro, gasolina, ni diluidor de pintura, porque podrían dañar el plástico. 9.

1. Lubricación

Los rodamientos de esta herramienta se encuentran lo suficientemente lubricados con aceite de lubricación de calidad, teniendo en cuenta la vida útil esperada de esta herramienta en condiciones de operación normales. Como resultado, no se necesita más lubricación.

1. Eliminación de las baterías agotadas

ADVERTENCIA

No tire las baterías agotadas. Las baterías pueden explotar si se incineran. La reciclable. Cuando se agote su duración útil, de acuerdo con las leyes estatales y locales, puede ser ilegal tirar esta batería a la basura. Solicite a las autoridades locales los detalles sobre las opciones de reciclado o de la forma de deshacerse apropiadamente de la batería.

1. Almacenamiento

Guarde la herramienta en un lugar con menos de 104°F (40°C) y fuera del alcance de niños.

NOTA

Almacenar baterías de ion-litio

Compruebe que las baterías de ion-litio se han cargado completamente antes de almacenarlas.

fu enzalmacenamiento prolongado (3 meses o más) de las baterías con carga baja podría deteriorar su funcionamiento, reduciendo en gran medida el tiempo de uso de la batería o haciendo que las baterías no puedan mantener una carga.

No obstante, la reducción en gran medida del tiempo de uso de la batería puede recuperarse si se carga y utiliza de dos a cinco veces.

Si el tiempo de uso de la batería es extremadamente corto a pesar de haber cargado y utilizado la batería varias veces, deberá considerarla agotada y comprar una nueva.

1. Mantenimiento y reparación

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR HITACHI.

1. Lista de repuestos (Página 76)

PRECAUCIÓN

La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi.

Esta lista de repuestos será de utilidad si es presentada junto con la heramienta al Centro de Servicio Autorizado de Hitachi para solicitar la reparación o cualquier otro tipo de mantenimiento.

En el manejo y el mantenimiento de las bateria es herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

MODIFICACIONES

Hitachi Power Tools introduce constantemente mejoras y modifi caciones para incorporar los últimos avances tecnológicos.

Por consiguiente, algunas partes pueden ser modifi cadas sin previo aviso.

Aviso importante sobre las pilas de las herramientas inalámbricas de Hitachi

Utilice siempre una de nuestras pilas genuinas. No podemos garantizar la seguridad y el funcionamiento de nuestra herramienta eléctrica inalámbrica cuando se utiliza con pilas diferentes a las indicadas por nosotros o cuando la pila se desmo (como cuando se desmontan y sustituyen celdas u otras piezas internas).

ta y

GUIA DE IDENTIFICACION DE PROBLEMAS

ADVERTENCIA

Para evitar sufrir lesiones debido a un arranque accidental, ponga el interruptor en la posición OFF (apagado) y retire el enchufe de la lijadora de la fuente de alimentación antes de hacer cualquier ajuste.
- Todas las reparaciones eléctricas o mecánicas deberán ser realizadas únicamente por técnicos de servicio calificados. Póngase en contacto con un Centro de Servicio Autorizado de Hitachi.

Problema Posible Causa Posible Solución
La herramienta no funciona No hay carga restante en la batería Cargue la batería.
La herramienta se ha detenido repentinamente	La herramienta se ha sobrecargado Solucione	el problema provocando la sobrecarga.
		Reduzca la presión aplicada durante la operación.
	Batería o herramienta sobrecalentada Deje	que la herramienta y la batería se enfríen por completo.
	El interruptor disparador se mantuvo presionado durante 5 minutos o más.	Esto no es un fallo de funcionamiento.El motor se paró automáticamente para evitar fallos en la herramienta.
Hoja de sierra-no se pueden ensamblar-se caen	La forma de la parte a ensamblar no coincide	Utilice la hoja apropiada(Refi érase a “ACCESORIOS OPCIONALES”)
	El orifi cio de acople de la hoja está gastado	Cambiar por una hoja nueva.
No se puede tirar del interruptor	El botón de bloqueo está oprimido	Libere el botón de bloqueo.
Cuando se presiona el interruptor disparador se produce un ruido extraño de tono alto.	El interruptor disparador se está presionando ligeramente.	Esto no es un fallo de funcionamiento.Esto no ocurrirá si el interruptor disparador se presiona con más fuerza.
La hoja se gasta demasiado rápido	El número de desplazamientos es demasiado altoEl modo no es apropiado	Cambie el modo a un ajuste más bajo que el actual(Cambie al modo de baja velocidad cuando corte tubos de acero inoxidable)(Refi érase a “Ajuste de la velocidad de operación”)
	No se utiliza aceite para máquinas apropiado al cortar materiales metálicos	Utilice aceite para máquinas (aceite para turbinas, etc.)
La hoja se gasta demasiado rápido	Se ha aplicado demasiada presión durante la operación	Reduzca la presión aplicada durante la operación
No se puede cortar apropiadamente	La hoja no es apropiada para la calidad y el grosor del material que va a ser cortado	Utilice una hoja apropiada (Refi érase a “ACCESORIOS OPCIONALES”)
	La hoja es demasiado corta para la longitud del material que va a ser cortado
	El modo no es apropiado para la calidad y el grosor del material que va a ser cortado	Ajuste el modo apropiado (Refi érase a “Ajuste de la velocidad de operación”)
	La hoja está gastada, degradada o dañada	Cambiar por una hoja nueva
El testigo indicador de carga parpadea rápidamente en morado y la batería no se carga.	La batería no está insertada por completo.	Inserte la batería con fi rmeza.
	Hay materia extraña en el terminal de la batería o donde la batería está acoplada.	Quite la materia extraña.
El testigo indicador de carga parpadea en rojo y la batería no se carga.	La batería no está insertada por completo.	Inserte la batería con fi rmeza.
	La batería se ha sobrecalentado. Si se deja	así, la batería comenzará a cargarse automáticamente si su temperatura disminuye, pero esto podría reducir su vida útil. Se recomienda dejar enfriar la batería en un lugar bien ventilado alejado de la luz solar directa antes de cargarla.
El tiempo de uso de la batería es corto aunque esté totalmente cargada.	La batería se ha agotado. Sustituya la batería por una nueva.
La batería tarda mucho tiempo en cargarse.	La temperatura de la batería, el cargador o los alrededores es extremadamente baja.	Cargue la batería en el interior o en otro lugar más cálido.
	Las rejillas del cargador están bloqueadas provocando el sobrecalentamiento de los componentes internos.	Evite bloquear las rejillas.
	El ventilador de enfriamiento no está funcionando.	Contacte con un Centro de reparaciones autorizado por Hitachi para las reparaciones.
El indicador luminoso de alimentación USB se ha apagado y el dispositivo USB ha detenido la carga.	La capacidad de la batería es baja. Sustituya la batería por una que tenga capacidad.
			Enchufe la toma de corriente del cargador a una toma eléctrica.
El indicador luminoso de alimentación USB no se apaga aunque el dispositivo USB ha fi nalizado el proceso de carga.	El indicador luminoso de alimentación USB se ilumina en verde para indicar que es posible realizar la carga USB.	Esto no es un fallo de funcionamiento.
No está claro cuál es el estado de carga de un dispositivo USB, o si la carga se ha completado.	El indicador luminoso de alimentación USB no se apaga aunque la carga se ha completado.	Examine el dispositivo USB que se está cargando para comprobar su estado de carga.
La carga de un dispositivo USB se para a la mitad.	El cargador se conectó a una toma eléctrica mientras el dispositivo USB se estaba cargando utilizando la batería como fuente de alimentación.	Esto no es un fallo de funcionamiento.El cargador pausa la carga USB durante unos 5 segundos cuando diferencia entre fuentes de alimentación.
	Se insertó una batería en el cargador mientras el dispositivo USB se estaba cargando utilizando una toma de corriente como fuente de alimentación.
La carga del dispositivo USB se pausa a la mitad cuando la batería y el dispositivo USB se están cargando al mismo tiempo.	La batería se ha cargado por completo. Esto	no es un fallo de funcionamiento.El cargador pausa la carga USB durante unos 5 segundos mientras comprueba si la batería ha completado la carga.
La carga del dispositivo USB no se inicia cuando la batería y el dispositivo USB se están cargando al mismo tiempo.	La capacidad de batería restante es extremadamente baja.	Esto no es un fallo de funcionamiento.Cuando la capacidad de la batería alcanza un determinado nivel, la carga USB comienza automáticamente.

ACCESSORIOS

ADVERTENCIA

UTILICE únicamente repuestos y accesorios autorizados por HITACHI. No utilice nunca repuestos o accesorios no previstos para usar con esta herramienta. Si tiene dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su herramienta, póngase en contacto con HITACHI. La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos.

NOTA: Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.

ACCESORIOS ESTÁNDAR

CR18DBL (LYCK)
	1 Cuchilla (No 158) ........ 12 Batería (BSL1860) ........ 13 Cargador de baterías (UC18YSL3) ........ 14 Caja de plástico (No de código 371355) ........ 15 Taps de batería (No de código 329897) ........ 1
CR18DBL (NN)	1 Cuchilla (No 158) ........ 1La batería, el cargador de baterías, la carcasa de plástico y la funda de la batería no se incluyen.

1. Batería (BSL1860)
2. Cargador de baterías (UC18YSL3)

3. Tapas de bateria (Núm. de código 329897)

4. Hojas

TIPO LARGO ANCHO TPI. MATERIAL					NO. DE CÓDIGO	HOJAS/ BOLSA
CORTE DE MADERA	6" (152 mm) 3/4" (18 mm) 6 HCS 725300 5
	9" (228 mm) 3/4" (18 mm) 5 HCS 725301 5
	12" (305 mm) 3/4" (18 mm) 6 HCS 725302 5
CORTE DE MADERA CLAVADA	6" (152 mm) 3/4" (18 mm) 6 BIMETALICAS 725310 5
	6" (152 mm) 3/4" (18 mm) 6 BIMETALICAS 725311 5
	6" (152 mm)	5/8" (16 mm) 6 BIMETALICAS 725312		5
	7 7/8" (200 mm) 3/4" (18 mm) 8 BIMETALICAS 371902 3
	9" (228 mm) 3/4" (18 mm) 6 BIMETALICAS 725313 5
	12" (305 mm) 3/4" (18 mm) 6 BIMETALICAS 725314 5
CORTE DE METAL	6" (152 mm)	3/4" (18 mm)	10	BIMETALICAS	725320	5
	9" (228 mm)	3/4" (18 mm)	10	BIMETALICAS	725321	5
	6" (152 mm)	3/4" (18 mm)	14	BIMETALICAS	725322	5
	9" (228 mm)	3/4" (18 mm)	14	BIMETALICAS	725323	5
	6" (152 mm)	3/4" (18 mm)	18	BIMETALICAS	725324	5
	9" (228 mm)	3/4" (18 mm)	18	BIMETALICAS	725326	5
	6" (152 mm)	3/4" (18 mm)	24	BIMETALICAS	725325	5
	9" (228 mm)	3/4" (18 mm)	24	BIMETALICAS	725327	5
TODO USO	6" (152 mm)	3/4" (18 mm)	10//14	BIMETALICAS	725330	5
	9" (228 mm)	3/4" (18 mm)	10//14	BIMETALICAS	725331	5
	12" (305 mm)	3/4" (18 mm)	10//14	BIMETALICAS	725332	5
PARTICULAS DE CARBURO	9" (228 mm) 3/4" (18 mm) GRIT		—	725340 3
DEMOLICION	9" (228 mm) 7/8" (22 mm) 6 BIMETALICAS 725350 3
	9" (228 mm)	7/8" (22 mm)	9	BIMETALICAS	725351	3
MADERA NUEVA	6" (152 mm)	3/4" (18 mm)	PROG.	BIMETALICAS	725360	5
METAL NUEVO	6" (152 mm)	3/4" (18 mm)	PROG.	BIMETALICAS	725361	5
TODO USO NUEVO	8" (203 mm)	3/4" (18 mm)	PROG.	BIMETALICAS	725362	5

PROG.: BYEVI DIENTE PROGRESIVO HCS: ACERO AL CARBONO DE GRAN VELOCIDAD DE CORTE
NOTA: Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.

Item No.	Part Name Q'TY
32	SEAL LOCK HEX.SOCKET HD. BOLT M4×12	3
33 BEARING COVER (B)		1
34 BALL BEARING 6901VV		1
35 SPINDLE		1
36 SEAL PACKING (A) 1
37 CONNECTING PIECE (A)		1
38 NEEDLE ROLLER		1
139 SEAL LOCK HEX.SOCKET HD. BOLT M6×20		1
40 GEAR		1
41 C O V E R 1GEAR COVER		1
42 TAPPING SCREW(W/FLANGE) D4×20		10
43 HOOK		1
44 SEAL LOCK HEX.SOCKET HD. BOLT M5×10		2
45 ROTOR		1
46 BALL BEARING 606VV		1
47 STATOR FET PCB ASS'Y		1
48 MACHINE SCREW(W/SP. WASHER) M4×12		2
49 CONTROLLER TERMINALASS'Y		1
50 PUSHING BUTTON		1
51 DC-SPEED CONTROLSWITCH		1
52 HANDLE DAMPER		4
53 NAME PLATE		1
54 HOUSING (A).(B) SET		1
55 HANDLE (A).(B) SET		1
56 BATTERY		1
501 CURVED BLADES NO.158200L P.8		1
502 CHARGER		1
503 CASE		1
504 BATTERY COVER		1

Item No.	Part Name Q'TY
1	HEX. SOCKET HD.BOLT (W/SP.WASHER)M5×16	4
2 UPPER COVER 1
3	PACKING	(B
4	SPIRAL RETAINING RING D16	1
5	B L A D E H O	L D
6	S L E E V E
7	H O L D E R P	I N
8	B L A D E S P	R I
9	B L A D E H O	L D
10	RETAINING RING FOR D13 SHAFT	1
11 PACKING WASHER 1
12 FELT PACKING		1
13 SEAL SLEEVE		1
14 C-RING		1
15 METAL (B)		2
16 PLUNGER (A)		1
17 PIN		1
18 BASE		1
19 BLADE LEVER SHAFT		1
20 BLADE LEVER SPRING		1
21 BLADE LEVER		1
22 FRONT COVER		1
23 BASE PLATE		1
24 HEX SOCKET BOLT M5×12		2
25 MACHINE SCREW M4×10		1
26 DISTANCE PIECE		1
27 FRONT PLATE (A)		1
28 BASE LEVER		1
29 TAPPING SCREW(W/SP. WASHER) D5×30		4
30 HOLDER COVER (B)		2
31 SEAL LOCK HEX.SOCKET HD. BOLT M5×14		4

Con respecto a la RECOLECCIÓN de baterías, póngase en contacto con HITACHI KOKI U.S.A. LTD. número 1-800-59-TOOLS (llamada gratis), o con HITACHI AUTHORIZED POWER TOOL SERVICE CENTER.

Issued by

Hitachi Koki Co., Ltd.
