MANUAL DE USUARIO Halley W1940Z Triton Blue

Este manual contiene información importante: léalo antes

de poner el dispositivo en funcionamiento.

INSTRUCCIONES DE SEGURIDAD....11

INFORMACIÓN IMPORTANTE......12

CONTENIDO DEL PAQUETE....13

ESPECÍFICACIONES TÉCNICAS......13

DESCRIPCIÓN DEL DISPOSITIVO....14

INSTALACIÓN....15

CONTROL MENU....16

CONEXIÓN DMX Y PROTOCOLO DMX....18

CARACTERÍSTICAS UNICAS....19

ACTUALIZACIÓN DE SOFTWARE USB....19

MANTENIMIENTO....20

SOLUCIÓN DE PROBLEMAS......20

RECICLAJE....20

DMX

DMX....21

TRITON BLUE

WELCOME TO TRITON BLUE

Muchas gracias por elegir Triton Blue. Esperamos que disfrute de su nuevo producto. Ha sido desarrollado y diseñado cuidando hasta el más mínimo detalle, con un control de calidad con estándares europeos supervisado por nuestro gran equipo de técnicos profesionales, que trabajan día a día para ofrecer a nuestros clientes la mejor calidad.

Nos aseguramos de que cada producto Triton Blue esté diseñado para durar mucho tiempo. Todas nuestras referencias están fabricadas con materiales de larga duración y nuestros especialistas se dedican a realizar constantemente controles de calidad para garantizar el mejor resultado.

Lea atentamente este manual para utilizar su producto Triton Blue de la mejor manera. No dudes en visitar nuestra web para más información: www.triton-blue.com

INSTRUCCIONES DE SEGURIDAD

INFORMACIÓN GENERAL

• Es importante leer y seguir las instrucciones cuidadosamente.
• Guarde toda la información y las instrucciones en un lugar seguro.
• Siga siempre las instrucciones proporcionadas.
• Tome nota de todas las advertencias de seguridad y nunca las quite del equipo.
• Utilice el equipo únicamente según lo previsto y para el fin previsto.
• Asegúrese de que los soportes y/o soportes utilizados sean lo suficientemente estables y compatibles para instalaciones fijas. Los soportes de pared deben asegurarse correctamente, y el equipo debe instalarse de forma segura para evitar caídas.
• Al instalar el equipo, asegúrese de observar las normas de seguridad pertinentes de su país.
• No instale ni utilice el equipo cerca de fuentes de calor, como radiadores, rejillas de calor u hornos, y asegúrese de que siempre se enfríe lo suficiente y no se sobrecaliente.
• No coloque fuentes de ignición, como velas encendidas, sobre el equipo.
• Mantenga las ranuras de ventilación despejadas.
• Equipos diseñados solo para uso en interiores y no debe usarse cerca de agua, materiales infamables, líquidos o gases. Se debe usar para exteriores de acuerdo con las instrucciones del fabricante.
• Asegúrese de que no entren gotas o salpicaduras de agua en el equipo y no coloque recipientes llenos de líquidos sobre el equipo.
• Evite que caigan objetos dentro del equipo.
• Utilice el equipo únicamente con los accesorios recomendados por el fabricante.
• No intente abrir o modificar el equipo.
• Verifique todos los cables después de conectar el equipo para evitar accidentes o daños debido a riesgos de tropiezos.
• Durante el transporte, tome medidas para evitar que el equipo se caiga y cause daños o lesiones.
• Si el equipo no funciona correctamente, se han metido líquidos u objetos en su interior o está dañado, apáguelo inmediatamente y desenchúfelo de la toma de corriente (si corresponde). Solo personal autorizado y cualificado debe reparar el equipo.
• Limpie el equipo con un paño seco.
• Cumpla con todas las leyes de eliminación aplicables y separe el plástico y el papel/cartón durante la eliminación del embalaje.
• Mantenga las bolsas de plástico fuera del alcance de los niños

TRITGN BLUE

PARA DISPOSITIVOS DISEÑADOS PARA SER CONECTADOS A LA FUENTE DE ALIMENTACIÓN PRINCIPAL:

- ATENCIÓN: Si su equipo tiene un cable de alimentación con un enchufe con conexión a tierra, debe conectarse a un tomacorriente de pared con conexión a tierra. Nunca retire el enchufe de conexión a tierra del cable de alimentación.

- Si su equipo ha estado expuesto a cambios extremos de temperatura, permita que alcance la temperatura ambiente antes de encenderlo. De lo contrario, la humedad y la condensación pueden dañar el equipo.

- Antes de enchufar el equipo, asegúrese de que el voltaje y la frecuencia del tomacorrien te coincidan con las especificaciones del equipo. Si el equipo dispone de selector de tensión, sólo conéctelo a la toma de corriente si los valores coinciden. Si el cable de alimentación o el adaptador no se ajustan a su toma de corriente, comuníquese con un electricista.

- No pise el cable de alimentación. Asegúrese de que no esté pellízgado en la toma de corriente, el adaptador o la conexión del equipo.

- Mantenga el cable de alimentación o el adaptador al alcance de la mano y desconecte el equipo de la fuente de alimentación cuando no esté en uso o cuando lo esté limpiando. Desenchufe siempre el cable o el adaptador tirando del enchufe o del adaptador, no del cable. Nunca toque el cable o el adaptador con las manos mojadas.

- Evite encender y apagar el equipo con frecuencia, ya que esto puede reducir su vida útil.

- IMPORTANTE: Solo reemplace los fusibles con aquellos del mismo tipo y clasificación. Si un fusible se quema repetidamente, comuníquese con un centro de servicio autorizado.

- Para desconectar completamente el equipo de la red eléctrica, desenchufe el cable de alimentación o el adaptador de la toma de corriente.

- Si su dispositivo tiene un conector de alimentación Volex, el conector Volex correspon□ diente debe desbloquearse antes de poder retirarlo. Tenga cuidado al tender los cables, ya que el equipo puede deslizarse o caerse si se tira del cable de alimentación.

- Desenchufe el cable de alimentación o el adaptador antes de un período prolongado de desuso o en caso de riesgo de caída de rayos.

- Instale el equipo únicamente cuando esté desconectado de la fuente de alimentación.

- Para evitar daños y sobrecalentamiento, el personal calificado debe limpiar y reparar el equipo con regularidad según las condiciones ambientales, como polvo, nicotina y niebla.

Si el producto contiene los siguientes símbolos, lea atentamente:

PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, no retire la tapa (o la parte trasera). No hay partes reparables por el usuario adentro. El mantenimiento y las reparaciones deben ser realizados exclusivamente por personal de servicio cualificado.

El triángulo de advertencia con el símbolo de un rayo indica un voltaje no aislado peligroso dentro de la unidad, que puede causar una descarga eléctrica.

El triángulo de advertencia con signo de exclamación indica instrucciones importantes de operación y mantenimiento.

INFORMACIÓN IMPORTANTE

¡ADVERTENCIA! INFORMACIÓN IMPORTANTE SOBRE PRODUCTOS DE ILUMINACIÓN

1. Este producto está diseñado específicamente para su uso en tecnología de eventos y no está diseñado para usarse como iluminación doméstica.

2. Es importante evitar mirar directamente al haz de luz, incluso durante un breve período de tiempo.

3. No se deben utilizar instrumentos ópticos, como lupas, para mirar directamente al haz.

4. Si es sensible a los efectos estroboscópicos, es posible que le provoquen un ataque epiléptico. Si tiene epilepsia, es importante evitar los lugares donde se usan luces estroboscópicas.

CONTENIDO DEL PAQUETE

1 x Halley W1940Z
1 x Cable DMX de 3m
1 x Cable de alimentación de 1,5 m con powercon
2 x Soporte Omega para instalación colgante
1 x Cable de seguridad.
1 x Manual de usuario

ESPECÍFICACIONES TÉCNICAS

• Alimentación: 100-240 V CA, 50/60 Hz \~
• Consumo de energía: 560W
  -LED: 19 Uds. 40W 4 en 1
• Canales DMX: 18/25/37 canales
• Ángulo de haz: 4°- 54°
• Flujo luminoso: 7996 lúmenes, 110621 lux@3m@4°, 2355 lux@3m@54°
• Fusible: T8A, 250 V
• Dimensiones del dispositivo: 400 x 421 x 280 mm
• Peso neto: 15,86 KG

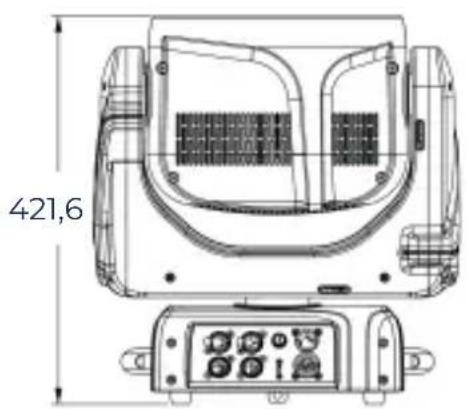

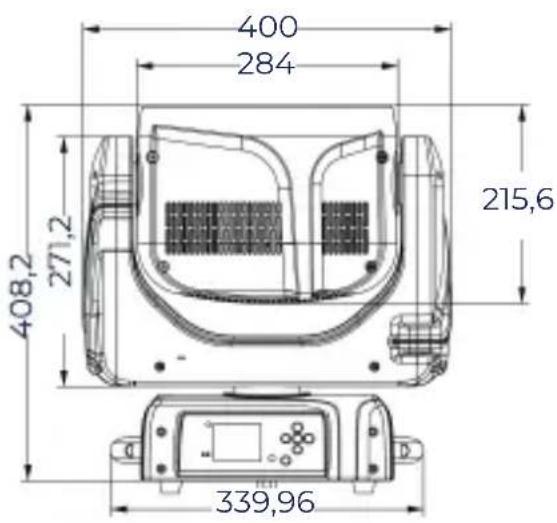

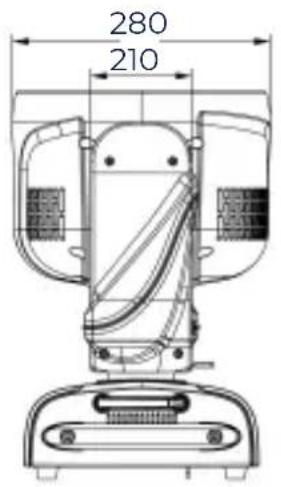

DIMENSIONES

ESPECÍFICACIONES

Fuente

• Fuente de luz: 19 leds 40W 4 en 1, control PIXEL
• Flujo luminoso: 7996 lúmenes, 110621 lux@3m@4°, 2355 lux@3m@54°
• Control: Encendido/apagado remoto vía DMX

Sistema óptico

- Ángulo de haz: 4° a 54°

X/Y

• Giro horizontal: 539°(3,32 s), Inclinación: 233° (1,57 s)
• Resolución de 16 bits
• Reposicionamiento automático

TRITGN BLUE

Características

• Canales DMX: 18/25/37
• Movimiento súper rápido, suave y silencioso
• Control de píxeles de cada LED en RGBW por separado
• Bonito efecto de mapeo con atenuación y decoloración al mismo tiempo
• Cuatro colores RGBW que se mezclan para crear un efecto de color vívido, saturado y uniforme
• Temperatura de color preestablecida en 2800K-10000K,
• Zoom de 4° a 54°
• Dimmer de rango completo 0-100%
• Varios estroboscópicos
• Función RDM para cambiar la dirección DMX, girar la pantalla, invertir X/Y, etc.
• Actualización de software vía DMX
• Hibernación cuando se pierde DMX durante el tiempo preestablecido
• Indica información de temperatura de la base.
• Cambio automático de velocidad del ventilador según la temperatura.
• Tubo de calor para refrigeración.
• PCB inalámbrico LumenRadio

Pantalla

• Pantalla LCD súper agradable de 2,4 pulgadas amigable inglés/chino
• Bloqueo y giro automáticos
• IC de comunicación de respaldo
• CR 10440-1S1P 320mAh, batería de litio recargable de 3,7V

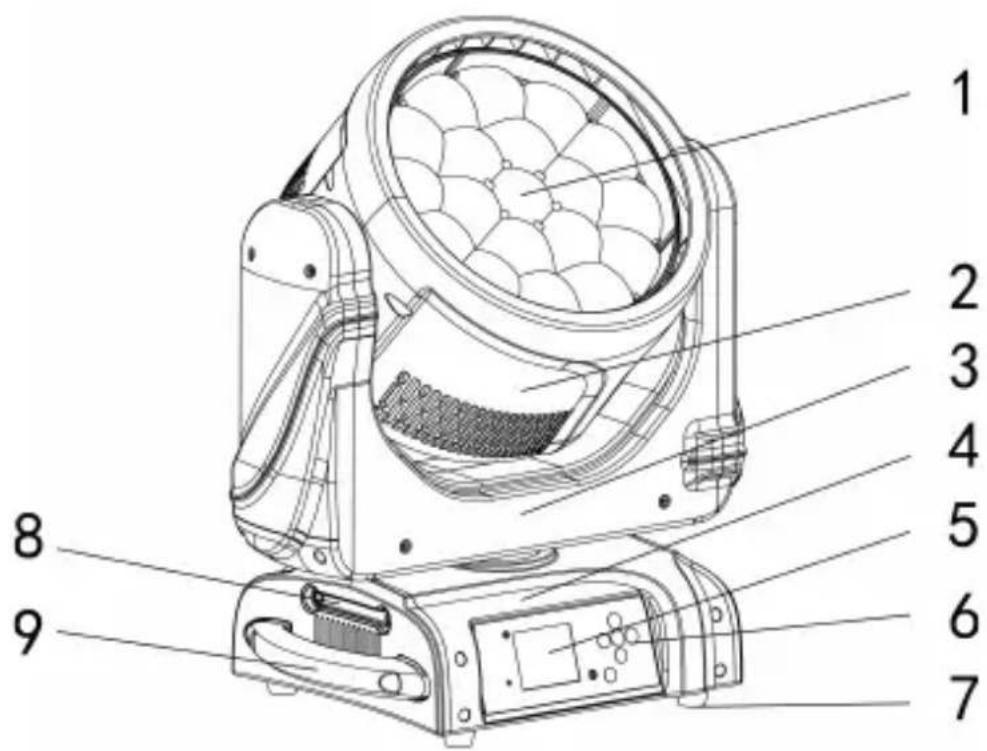

DESCRIPCIÓN DEL DISPOSITIVO

1. Lente del proyector
2. Cabeza
3. Brazo
4. Base
5. Pantalla
6. Soporte
7. Botón de operación
8. Asa
9. Antena

TRITGN BLUE

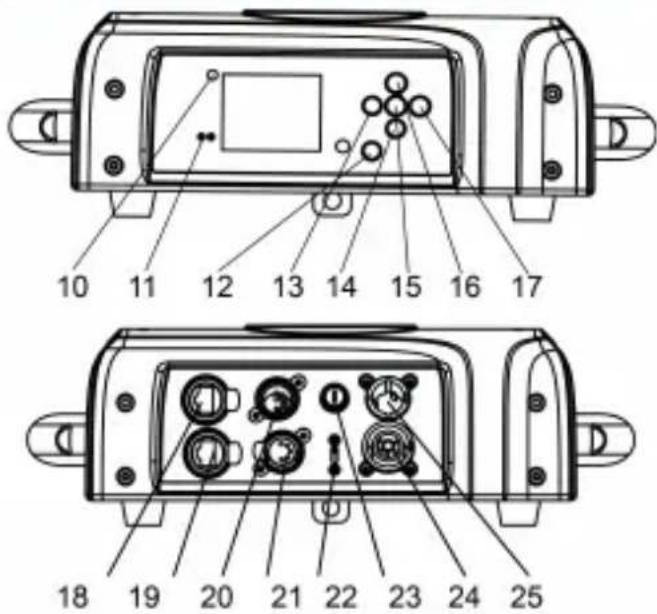

1. Indicador inalámbrico
2. Ethernet
3. Indicador de batería
4. Botón izquierdo
5. Botón abajo
6. Botón entrar
7. Botón arriba
8. Botón derecho
9. Ethernet
10. Ethernet
11. Entrada DMX de 5 pines
12. Salida DMX de 5 pines
13. USB
14. Fusible
15. Salida de energía
16. Entrada de energía

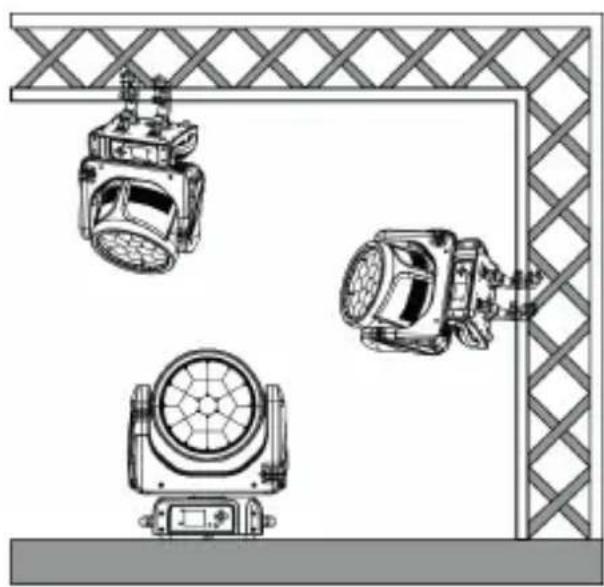

INSTALACIÓN

El dispositivo se puede colocar sobre una superficie sólida y uniforme, o montarlo boca abajo o de lado, como en la imagen de la izquierda.

El lugar de montaje debe ser lo suficientemente estable y poder soportar un peso de 10 veces el peso de la unidad. Cuando el aparato esté colgado, asegure siempre adicionalmente el dispositivo con la cadena de seguridad, fije la cuerda de seguridad en una posición adecuada para que la caída máxima del proyector sea de 20 cm.

Cómo hacer la instalación de montaje.

Paso uno: Instale la abrazadera en el soporte omega;

Paso dos: Instale la abrazadera y el soporte en la parte inferior del panel, fije los cierres rápidos;

Paso tres: Instale todo el dispositivo en el armazón apropiado y fije las abrazaderas, apriete la cuerda de seguridad con el armazón u otro punto de fijación en una posición adecuada cuya distancia de caída no exceda los 20 cm.

Garras no incluidas.

Significado del icono en el menú

CONECTAR LUZ	INFOMACIÓN CONFIGURAR PROGRAMA

Diagrama de menú

Configuración predeterminada sombreada. marque con ① puede ser recargado de forma básica, ② puede ser recargado de programa, ③ puede ser recargado de forma privada.

CONNECT	ADDRESS	FIXI URL	VALUL (1-512)(001)
		PIXELS	VALUE (1-512)(001)
	CONTROL PROTOCOL	FIXTURE	DMX/W-DMX
		PIXELS	FOLLOW FIXTURE/DMX/W-DMX
	DMX MODE	FIXI URL	BASIC/ STANDARD/LXI LN DLD
		PIXFIS	OFF/RING/PIXFIS
	WIRE -SS	WDMX ON/OFF	ON/OFF
		WDMX MODE	TRANSMIT ER/RECEIVER
		TX LINK	ON/OFF
		TX UN IN X	ON/OFF
		RX RESET	ON/OFF
		INTO WDMX	OFF/HIX TO WDMX/P X TO WDMX
		WDMX TO DMX	ON/OFF
	Ethernet Settings	Artnet Settings	IP Adoress
			Net
			Subnel
			Universo
		sACN Settings	IP Adoress
			Universe
			Merge Mode	OFF/HTP/LTP
		Ethernet to DMX	Off/On
Setup	FIXI URL SETTINGS	DMX TAUT	HO D/BLACKOUT
		TEMPERATURE UNIT	Fahrenheit/Celsius
		TAN MODE	AUTO/HIGH/SILENT
		DIMMER CURVE	TINFAR/S CURVE/SQUARE LAW/INVERSE SQUARE LAW
		DIMMERSPEED	AUTO/-AS1/MED UM/SLOW
		IFD FREQUENCY	600HZ/1200 HZ/2000 HZ/1000HZ/6000HZ/25KHZ/50KHZ
		TRANSFER CONFIGURATION	WITHOUT DMX ADDRESS
			WHITT DMX ADDR_SS
		WHITE CALIBRATION	OFF/S IUDIO
		Tungsten emulation	ON/OFF
		INVERT MAPPING	ON/OFF
	MOVEMENT	-PAN REVERSE	ON/OFF
		TILT REVERSE	ON/OFF
		PAN/TILT FEEDBACK	ON/OFF
		PAN/TILT MODEL	SLOW/MLDIUM/FAST
		TOTFM MODE	OFF/UP/DOWN
	SCREEN	BACKLIGHT	ON/IOS/2OS/3OS
		- P DISPLAY	ON/OFF/AUTO
		KLY LOCK	ON/OFF

TRITON BLUE

INFORMATION	FIXTURE TIME	FIXTURE HOURS	TOTAL	(ONLY READ)
			PARTIAL	(READ AND RLSLT)
		CURRENT HOURS	TOTAL	(ONLY READ)
			PARTIAL	(READ AND RESET)
		LLD I TOURS	TOTAL	(ONLY READ)
			PARTIAL	(READ AND RESET)
		POWL R ON CYCLL	TOTAL	(ONLY READ)
			PARTIAL	(READ AND RESET)
	TEMPERATURE	NLAR SOURCE TLMP, DRIVLR PCB TEMP, LED PCB TEMPL...
	FAN SPEED	NFAR SOURCE FAN, BASE FAN,...
	CHANNEL VALUE	PAN...
	ERROR MESSAGE	PAN, TIL...
	FIXTURE MODEI	XXXXXXXXX
	RDM UID	{READ AND RESET}
	SOFTWARE VERSION	IUCI V1000...
SERVICE	RESET	ALL
		PAN & TILT
		...
	CALIBRATION	PASSWORD
		PAN
		...
	MANUAL CONTROL	PAN
		...
	RELOAD DEFAULT	BASIC RELOAD	ON/OFF
		PROGRAM RELOAD	ON/OFF
		Password
		FACTORY RELOAD	ON/OFF
Program	Play1	DMX Receive
		Slave Receive	Slave Receive 1,2,3
		Sequence	Master/Alone
		Music	Master/Alone
		Mic Sens	0%~100%
	Select Chase2	Chase Part 1	Chase 1~8 Chase 1
		Chase Part 2	Chase 1~8 Chase 2
		Chase Part 3	Chase 1~8 Chase 3
	Edit Chasc2	Chase 1	Chase Test
		:	Stop 01		=xxx
		Chase 8	Stop 64		=xxx
	Edit Scenes2	Edit Scene 001	Pan, Tilt,...		=xxx
		~ Edit Scene 250	--Fade Time--		=xxx
			--Seone Time--		=xxx
			DMX Input
	Scenes Record	ScXX=>ScXX

TRITGN BLUE

FACTORY	RDM PID CODE		xxx
	LOCK NO		PASSWORD
			xxxHOURS
			unlocking CODE
	CALIBRATION		PASSWORD
			PAN
			...
			ZOOM
			FOCUS
			GOBO 1 FOCUS	FOCUS
			...
			GOBO 8 FOCUS	FOCUS
			GOBO 1 INDEX	INDEX
			...
			GOBO 8 INDEX	INDEX
			...
			MAX TEMPERATURE	80~139°C/1/6~282°C
	Reset All Data		Yes/No(No)

CONEXIÓN DMX Y PROTOCOLO DMX

Direccionamiento DMX:

El dispositivo está controlado por el protocolo universal DMX 512, la dirección DMX es el canal de inicio utilizado para recibir instrucciones del controlador externo. Para un control independiente, a cada dispositivo se le deben asignar sus canales de control de dirección únicos. Por ejemplo, este dispositivo tiene cuatro modos de canal: 18/25/37, si configuramos el modo en el modo estándar de 18 canales y hay varios modelos que deben controlarse de forma independiente, simplemente dirigimos el primer dispositivo a 1 y segundo partido a las 19, tercero a las 37, etc.

Si los dispositivos tienen la misma dirección, se comportarán de forma sincrónica.

El direccionamiento DMX es limitado, no establezca la dirección tan alta que no tenga suficientes canales de control para los dispositivos.

La pantalla parpadea cuando no se recibe señal DMX.

Este dispositivo está equipado únicamente con tomas de entrada y salida Ethernet DMX de 5 pines.

Pin 1= GND Pin 2= SIG(-) Pin= SIG(+)

Pin 4= N.A. Pin 5= N.A.

La terminación se prepara soldando una resistencia de 120 Ω entre los pines 2 y 3.

TRITON BLUE

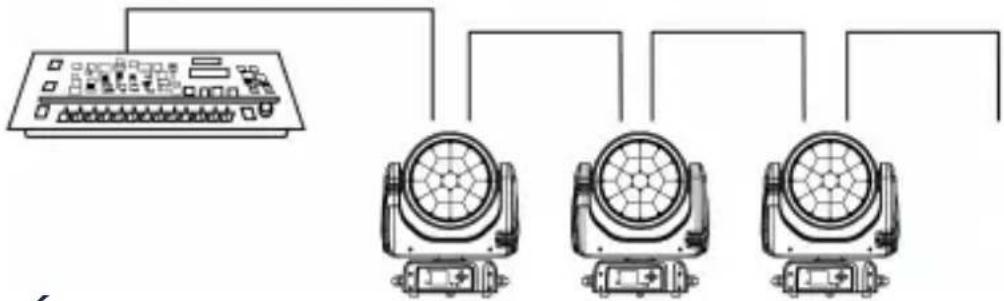

Conexión: utilice un cable DMX de 3 pines, 5 pines o conector Ethernet XLR para conectar el controlador con el dispositivo o un dispositivo con otro.

RDM, significa "Administración remota de dispositivos", con esta función, los usuarios pueden realizar el control remoto del dispositivo, como cambiar de forma remota la dirección DMX, configuración inversa de giro/inclinación, verificar mucha información útil como temperatura, consumo de energía, ventilador. velocidad. Etc. Cada dispositivo tiene un código RDM único antes de salir de fábrica para distinguirlo entre sí, por lo general no se sugiere a los usuarios que cambien este código libremente.

Función de actualización de software a través de un cable DMX. Si aparece algún firmware nuevo para este dispositivo, se puede actualizar simplemente a través de una caja de actualización de software, sin necesidad de cambiar ninguna pieza mecánica. La caja de actualización no está incluida en el paquete; si necesita más ayuda, comuníquese con los distribuidores autorizados.

Hibernación, el dispositivo entrará en modo de suspensión si se activa después de un período de desconexión de la señal DMX para ahorrar consumo de energía, y regresará inmediatamente tan pronto como se envíe nuevamente la señal DMX.

Batería de pantalla, esta función está instalada en la PCB de la pantalla, los usuarios solo necesitan instalar una batería de litio recargable normal 10440 600mAh 3.7V, luego los usuarios pueden encender la pantalla y realizar la configuración sin conectarse a la alimentación principal.

Girar la pantalla: al presionar el botón arriba y abajo durante más de 3 segundos, la pantalla se volteará automáticamente; esta función es útil para leer el menú cómodamente cuando el dispositivo está colgado.

ACTUALIZACIÓN DE SOFTWARE USB

1. Enciende el dispositivo
2. Inserte el USB en el puerto de conexión USB del lado del enchufe.
3. Ingrese al menú de actualización de software, seleccione el nuevo software según sea necesario.
4. Seleccione el modo de actualización de software "Inicio" "Autoactualización".
   "Iniciar significa que muchos dispositivos actualizan el software todos juntos. Realizará la actualización después de que otros dispositivos finalicen la actualización del software."
   "Autoactualización" significa que el dispositivo realiza la actualización del software por sí solo. Verifique si muestra "USB OK" cuando ingresa al menú de actualización, luego podrá continuar. De lo contrario, deberá desconectar e insertar el USB nuevamente. Este problema es relevante para diferentes versiones de USB.
5. Cuando muestra "OK", significa que la actualización ha sido exitosa.
6. Después de reiniciar el dispositivo, la actualización del software habrá finalizado por completo.

MANTENIMIENTO

La operación solo está permitida a personas cualificadas; los daños debidos a una operación no profesional o a la extracción de cualquier pieza interna no se considerarán en el servicio de garantía. No hay piezas reparables dentro del dispositivo o paquete; el servicio solo lo realizan los distribuidores autorizados.

Nunca permita que los componentes ópticos entren en contacto con aceite, grasa o cualquier otro líquido.

Es necesario limpiar periódicamente el dispositivo para un uso prolongado; esto es muy útil para mantener la vida útil y el brillo. Es necesario utilizar un paño suave y sin pelusa para limpiar el sistema óptico, el ventilador y el sistema de flujo de aire.

SOLUCIÓN DE PROBLEMAS

Problemas	Posibles causas	Comprobación o soluciones
El dispositivo no enciende	Powercon o cable de alimentación dañadoFuonto de alimentación defectuosa	Cambie un buen cable de alimentación para procar.Roomplace la nueva fuonto de alimentación
Error de giro/inclinación o vibración	PCB de giro/no inación defectuosaSensor óptico defectuosoCable aflojaco	Roomplace la PCB PT073AReemplace el sensor óplico OP005Verifique que el cable se conecte a OP005
Llover afuera	Protoción de temperaturaEl ventíador no funcionaLed defectuosoAtenuador y luz estroboscópicaestab ecidos en 0Fuonto de alimentación defectuosa	Consulta la temperatura desde el menú.Verifique la información de velocidad del ventilador desde el menúRoomplace el lod nuevoConfigure el canal de atenuación y luz estroboscópica on 255Reemplace la nueva fuente de alimentación
El dispositivo no responde a DMX	PCB de pantalla defectuosaDirecionamiento DMX 'incorrectoCable DMX defectuoso	Reemplace la nueva PCB de la pantalla Verifique la dirección y la configuración.Cambiar a un buen cable DMX

Reemplazo del fusible

Es necesario reemplazarlo por uno del mismo tipo y clasificación que el instalado originalmente en el dispositivo.

Paso uno: desenchufe el cable de alimentación de la alimentación principal.

Paso dos: desenrosque el portafusibles de la carcasa con un destornillador.

Paso tres: retire el fusible roto y reemplácelo con exactamente el mismo tipo de fusible nuevo.

Paso cuatro: inserte el portafusibles nuevamente en la carcasa, atorníllelo y vuelva a conectar la alimentación.

RECICLAJE

Embalaje:

1. El embalaje puede ser reciclado utilizando métodos de eliminación estándar y reintroducido en el ciclo de materiales reutilizables.
2. Por favor, sigue las leyes y regulaciones relativas a la eliminación y el reciclaje del embalaje en tu país.

Dispositivo:

1. Este dispositivo está sujeto a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) de la Unión Europea. Los aparatos electrónicos usados no deben ser eliminados con los residuos domésticos. Los dispositivos usados deben ser eliminados a través de una empresa de eliminación aprobada o una instalación de eliminación municipal. Por favor, cumple con las regulaciones aplicables en tu país.

2. Por favor, sigue todas las leyes y regulaciones de eliminación en tu país.

3. Como cliente, puedes obtener información sobre opciones de eliminación respetuosas con el medio ambiente del vendedor del producto o las autoridades regionales apropiadas.

DMX

Channel						Name Function		Min DMX	Max DMX
Main Engine			Pixel Engine
Basic	STD	EXT	OFF	Ring	Pixel
1	1	1				Pan	Pan Coarse	0	255
2	2	2				Pan Fine	Pan Fine	0	255
3	3	3				Tilt	Tilt Coarse	0	255
4	4	4				Tilt Fine	Tilt Fine	0	255
5	5	5				XY Speed	Tasles to Slowes.	0	255
6	6	6				Dimmer	Dimmer(0->100%)	0	250
7 / 7		Dimmer Fine					Dimmer Fine(0 >100%)	0 255
8 8 8		Shutter/Strobe					Close	0	1
							Strobe from slow to fast	2 62
							Open	63	64
							Pulse in from slow to fast	65 125
							Open	126	127
							Pulse out from slow to fast	128 188
							Open	189	190
							Random from slow to fast	191 251
							Open	252	255
9	9	9				Red	Red	0	255
	0	10				Red Fine	Red Fine	0	255
10	11	11				Green	Green	0	255
	2	12				Green Fine	Green Fine	0	255
1	13	13				Blue	Blue	0	255
	14	14				Blue Fine	Blue Fine	0	255
12	5	15				White	White	0	255
	16	16				White Fine	White Fine	0	255
13	/	17				Color Macro	Color Macro	0	255
14 8	18	CTO					Lineary from 2800K to 10000K	0 255
15	9	19				Zoom	0 - 100%	0	255
	20	20				Zoom Fine	0 - 100%	0	255
16	21 21					Crossface for Pixel Engine	0 - 100%	0 255
17 22	22					Crossface from White to Color	0 - 100%	0 255

TRITON BLUE

18	23	23			Control	No Function/Safe	0	1
						Reserved	2	3
						Reserved	4	5
						PAN REVERSE ON	6	7
						PAN REVERSE OFF	8	9
						TILT REVERSE ON	10	11
						TILT REVERSE OFF	12	13
						PAN/TILT MODE FAST	14	15
						PAN/III I MOD MEDIUM	16	17
						PAN/TILT MODE SLOW	18	19
						MOVEMENT N BLACKOUT ON	20	21
						MOVEMENT N BLACKOUT OFF	22	23
						HOME POSITION STANDARD	24	25
						IOMI POSITION CUSTOM	26	27
						DISPLAY ON	28	29
						DISPLAY IOS	30	3
						DISPLAY 2OS	32	33
						DISPLAY 3OS	34	35
						FLIP DISPLAY ON	36	37
						FLIP DISPLAY OFF	38	39
						FLIP DISPLAY AUTO	40	41
						KEY LOCK ON	42	43
						KEY LOCK OFF	44	45
						FAN MODE AUTO	46	47
						FAN MODE SLENT	48	49
						FAN MODE HIGH	50	5
						WHITT CALIBRATION OFF	52	53
						WHITE CALIBRATION STUDIO	54	55
						Lungsten emulation or	56	57
						Tungs-on emulation off	58	59
						NO SIGNAL HOLD	60	61
						NO SIGNAL BLACKOUT	62	63
						CONTROL STATUS LED ON	64	65
						CONTROL_STATUS_TID_OFF	66	67
						DIMMER CURVE LINEAR	68	69
						DIMMER CURVE S-CURVE	70	71
						DIMMER CURVE SQUARE LAW	72	73
						DIMMER CURVE NVERSE SQUARE LAW	74	75
						DIMMER SPEED AUTO	76	77
						DIMMER SPEED FAST	78	79
						DIMMI RSPITDM DIUM	80	81
						DIMMI RSPITDSLOW	82	83
						LED FREQUENCY 600HZ	84	85
						LED FREQUENCY 1200HZ	86	87
						LED FREQUENCY 2000HZ	88	89
						LED FREQUENCY 4000HZ	90	91
						TTD FRI QUT NCV 600017	92	93
						LED FREQUENCY 25XHZ	94	95
						LED FREQUENCY 50XHZ	96	97
						INVERT MAPPING ON	98	99
						INVERT MAPPING OFF	100	101
						RESET ALL	102	103
						RESET PAN/TILT	104	105
						R S IT/COM	106	107
						Reserved	108	253
						FACTORY DEFAULT OF CONTROL FUNC TONS	254	255

TRITON BLUE

	24	24				CTO on colors	0 - 100%	0	255
	25	25				Int	-25	0	177
							0	128	28
							-25	129	255
						Pattern	No FX	0	16
							FX1	17	22
							FX2	23	28
							FX3	29	34
							FX4	35	40
							FX5	41	46
							FX6	47	52
							FX7	53	58
							FX8	59	64
							FX9	65	70
							FX10	71	76
							FX11	77	82
							FX12	83	88
							FX13	89	94
							FX14	95	100
							FX15	101	106
							FX16	107	112
							FX17	113	118
							FX18	119	124
							FX19	125	130
							FX20	131	136
							FX21	137	142
							FX22	143	148
							FX23	149	154
							FX24	155	160
							FX25	161	166
							FX26	167	172
							FX27	173	178
							FX28	179	184
							FX29	185	190
							FX30	191	196
							FX31	197	202
							FX32	203	208
							FX33	209	214
							FX34	215	220
							FX35	221	226
							FX36	227	232
							FX37	233	238
							FX38	239	244
							FX39	245	250
							FX40	251	255
	27					Pattern Speed	Indexing	0	127
							CW from fast to slow	128	90
							Stoo	191	192
							CCW from slow to fast	193	255

HALLEY W1940Z | 2024 | www.triton-blue.com

TRITON BLUE

ENGLISH			28				Pattern Fade	0 - 100%	0	255
			29				Pattern Transition	0 - 100%	0	255
			30				Foreground Intensity	0 - 100%	0	255
			31				Foreground Strobe	See Shutter/Strobe Channel	0	255
			32				Background Intensity	0 - 100%	0	255
ESPAÑOL			33				Background Strobe	See Shutter/Strobe Channel	0	255
			34				Background Red	0 - 100%	0	255
			35				Background Green	0 - 100%	0	255
			36				Background Blue	0 - 100%	0	255
			37				Background White	0 - 100%	0	255
DMX					1		Ring 1 Red	0 - 100%	0	255
					2		Ring 1 Green	0 - 100%	0	255
					3		Ring 1 Blue	0 - 100%	0	255
					4		Ring 1 White	0 - 100%	0	255
					5		Ring 2 Red	0 - 100%	0	255
					6		Ring 2 Green	0 - 100%	0	255
					7		Ring 2 Blue	0 - 100%	0	255
					8		Ring 2 White	0 - 100%	0	255
					9		Ring 3 Red	0 - 100%	0	255
					10		Ring 3 Green	0 - 100%	0	255
					11		Ring 3 Blue	0 - 100%	0	255
					12		Ring 3 White	0 - 100%	0	255
						1	Red	0 - 100%	0	255
						2	Green 1	0 - 100%	0	255
						3	Blue 1	0 - 100%	0	255
						4	White 1	0 - 100%	0	255
						5	Red 2	0 - 100%	0	255
						6	Green 2	0 - 100%	0	255
						7	Blue 2	0 - 100%	0	255
						8	White 2	0 - 100%	0	255
						9	Red 3	0 - 100%	0	255
						10	Green 3	0 - 100%	0	255
						11	Blue 3	0 - 100%	0	255
						12	White 3	0 - 100%	0	255
						...		0 - 100%	0	255
						73	Red 9	0 - 100%	0	255
						74	Green 19	0 - 100%	0	255
						75	Blue 19	0 - 100%	0	255
						76	White 19	0 - 100%	0	255

THIS DOCUMENT MAY BE SUBJECT TO MISPRINTS, ERRORS OR TECHNICAL MODIFICATIONS. ESTE DOCUMENTO PUEDE ESTAR SUJETO A FALLOS DE IMPRESIÓN, ERRORES O MODIFICACIONES TÉCNICAS

Más Información | More info at

www.triton-blue.com
