LESPCAM01 - Cámara de video Leotec - Manual de uso y guía de instrucciones gratis

Tipo de producto	Videocámara
Marca	Leotec
Modelo	LESPCAM01
Dimensiones (Largo × Ancho × Alto)	66 × 45 × 25 mm
Peso	Aproximadamente 48 gramos
Alimentación	Batería de litio recargable incorporada de 3.7 V
Sensor de imagen	CMOS de 1.3 megapíxeles
Lente	F3.1, f=9.3 mm
Zoom digital	4x
Pantalla LCD	Pantalla táctil de 2.0 pulgadas
Resolución de imagen	5M (2592×1944), 3M (2048×1536), 1M (1280×1024)
Resolución de video	VGA: 640×480 (60 fps), 720P: 1280×720 (30 fps)
Formatos de archivo	Imagen: JPEG, Video: AVI
Medio de almacenamiento	Tarjeta microSD (hasta 32 GB), sin memoria interna
Interfaz	USB 2.0 de alta velocidad
Modos de función	Grabación de video, toma de fotos, modo vehículo, reproducción
Garantía	24 meses para el producto, 6 meses para la batería
Cuidado y limpieza	Use un paño suave y seco; evite agua, arena y polvo; no toque el lente
Precauciones de seguridad	No exponer a la luz solar directa; mantener alejado de altas temperaturas, humedad y polvo
Piezas de repuesto y reparabilidad	La tarjeta de memoria es reemplazable; contacte al servicio técnico para reparaciones

Preguntas frecuentes - LESPCAM01 Leotec

¿Cómo cargo la batería incorporada?

Conecte la videocámara a una computadora mediante USB mientras está apagada. La luz indicadora de carga se encenderá y se apagará cuando esté completamente cargada. Una carga completa toma aproximadamente 2-4 horas.

¿Cómo inserto y retiro la tarjeta de memoria?

Inserte la tarjeta microSD en la ranura con la etiqueta hacia la dirección indicada hasta que haga clic. Para retirarla, presione suavemente la tarjeta hacia adentro y saltará. La videocámara no tiene memoria interna, por lo que se requiere una tarjeta.

¿Qué resoluciones de video están disponibles?

Puede elegir entre VGA (640x480 a 60 fps) y 720P (1280x720 a 30 fps). Seleccione la resolución deseada mediante el ícono de la pantalla táctil.

¿Cómo cambio entre modos de grabación?

Use el interruptor de modo en el dispositivo para alternar entre los modos Foto, Video y Montaje en vehículo. El ícono en la pantalla indica el modo activo.

¿Cómo funciona el modo montaje en vehículo?

En el modo montaje en vehículo, presione el botón del obturador una vez para iniciar la grabación. La videocámara guarda automáticamente un segmento de video cada 5 minutos. Cuando la tarjeta de memoria está llena, se elimina el segmento más antiguo para liberar espacio.

¿Qué debo hacer si la pantalla se apaga durante la grabación?

La pantalla se apaga automáticamente después de un período de inactividad para ahorrar energía. Presione brevemente el botón de encendido para activar la pantalla y restaurar la visualización.

¿Cómo limpio el lente y el cuerpo de la cámara?

Use un paño suave, seco y limpio. Si hay arena o polvo, sople suavemente antes de limpiar. Evite tocar el lente con los dedos. No use solventes orgánicos.

¿Cuál es el período de garantía para el LESPCAM01?

El producto viene con una garantía de 24 meses desde la fecha de la factura. La batería está cubierta por 6 meses. Quedan excluidos los defectos por mal uso, rotura o desgaste.

¿Cómo puedo eliminar archivos de la tarjeta de memoria?

Ingrese al modo de reproducción tocando el ícono de reproducción en la pantalla. Seleccione un archivo, luego elija la opción de eliminar y confirme SÍ para eliminarlo.

¿Qué tipo de tarjeta de memoria es compatible?

La videocámara admite tarjetas microSD de hasta 32 GB. No tiene memoria flash incorporada, por lo que se necesita una tarjeta para funcionar.

MANUAL DE USUARIO LESPCAM01 Leotec

Accessorios de montaje

Carcasa sumergible

Montaje en manillar

Carcasa de montaje

Montaje en casco

Cargador coche

Correa para casco

Montaje con ventosa

Guia rápida

Montaje en manillar

+

Montaje en casco

•
  +

Este manual de usuario contiene la información más actualizada que se disponía en el momento que ser realizó.

Las pantallas e ilustraciones son usadas con el propósito de mostrar los detalles de la cámara de manera más directa y específica. Pueden encontrarse diferencias entre las pantallas mostradas y las que tenga su dispositivo, debido a posibles cambios en la tecnología y la producción, en tal caso las funciones reales de su cámara prevalecen.

Consejos

Lea los consejos antes de usar la cámara para un funcionamiento correcto y seguro así como para conseguir su máximo rendimiento y extender su vida útil.

No exponga la videocámara al sol directamente, ni apunte su lente a la luz solar. De lo contrario, el sensor de imagen de la cámara de vídeo se puede dañar.

◆ Cuide bien de la cámara y evite que el agua y las partículas de arena entren en la cámara cuando se use en la playa o el agua. El agua, arena, polvo o sal pueden dañar la cámara.
◆ Mantenga la cámara libre de polvo y elementos químicos. Guárdela en lugar fresco, seco y bien ventilado. No coloque la cámara en sitios con temperaturas altas, humedad ni polvo.
◆ Compruebe que la cámara funciona de manera normal antes de usarla
Si se acumula suciedad o manchas en la cámara o en la lente, use un paño suave, limpio y seco para limpiarlo suavemente. Si la cámara o la lente está manchada con partículas de arena, sóplelas suavemente, no use un paño para limpiarlas ya que podría arañar la superficie.
Si necesita limpiar la superficie de la cámara, sople primero la arena y polvo acumulados y limpie después con un paño adecuado para equipos ópticos. Use un producto de limpieza adecuado si fuera necesario, no use disolventes.
◆ No toque la superficie de la lente con los dedos.
◆ Haga una copia de los datos contenidos en su tarjeta de memoria cuando la use por primera vez en la cámara.
◆ Las tarjetas de memoria contienen componentes electrónicos de precisión. Los datos pueden

perderse o dañarse bajo las siguientes circunstancias:

1. Uso inapropiado de la tarjeta de memoria.
2. La tarjeta se ha doblado o golpeado.
3. Se ha situado bajo altas temperaturas, ambientes húmedos o se ha expuesto al sol directo.
4. Existe un campo electrostático o electromagnético alrededor de la tarjeta.
5. Se ha interrumpido la energía o se ha extraído la tarjeta en el momento de la lectura, escritura o formateo de la misma.
6. Se ha tocado con los dedos o con un objeto metálico la superficie de contacto metálica.

Requisitos de sistema

Requisitos
Sistema operativo	Microsoft Windows2000, XP, Vista, 7
CPU	Intel Pentium III de más de 800MHz o otra CPU de rendimiento equivalente
Memoria interna	Más de 512MB
Tarjeta de sonido y video	Soporte DirectX8 o superior.
Driver CD	4x o más rápido
Disco duro	Más de 500MB libres
Otros	Un puerto USB1.1 o USB2.0 estándar

Apariencia y teclas

(7)Cambio de modo:
(8)Lente
(9)LCD TFT
(10)Luz indicadora de funcionamiento
(11)Luz indicadora de carga
(12)Hendidura para correa

Uso

1. Carga de la batería

Conecte la video cámara apagada con el ordenador para cargarla. La luz indicadora de carga se encenderá y después de la carga se apagará. Generalmente la carga está completa tras 2-4 horas.

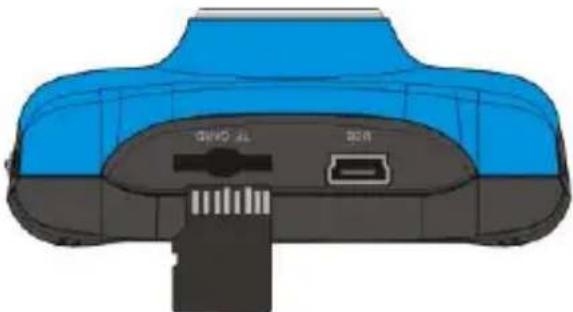

1. Uso de la tarjeta de memoria

2. Empuje suavemente la tarjeta de memoria en la ranura en la dirección indicada hasta que esté completamente insertada.

3. Para extraerla presione ligeramente hacia dentro, la tarjeta hará un click y saldrá.

Nota: La cámara no dispone de memoria interna de almacenamiento. Asegúrese de introducir una tarjeta de memoria antes de usarla.

3. Encendido / apagado

3.1 Encendido: Pulse el botón de encendido, se muestra la pantalla inicial y la cámara se enciende.

3.2. Apagado: Pulse el mismo botón, la cámara se apagará.

Apagado automático: tras un tiempo en espera la cámara se apagará automáticamente para ahorrar energía. Por defecto el tiempo está configurado en 5 minutos.

3.3. Apagado en caso de falta de energía: cuando la batería tenga poca carga se mostrará en pantalla el icono de batería baja. Cargue la batería a tiempo. Cuando la luz se vuelve roja e intermitente, la cámara se apagará automáticamente.

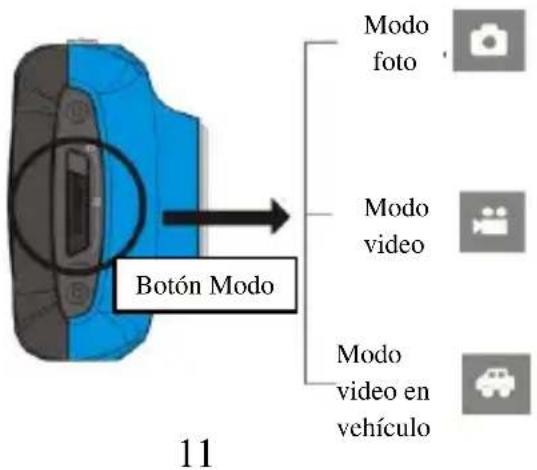

4. Alternar los distintos modos de función

La cámara dispone de tres modos de uso: fotos, video y video en vehículo. Puede cambiar de un modo a otro mediante el interruptor tras iniciar la cámara.

Modo foto: permite tomar fotografias;

Modo video: permite grabar videos;

Modo video en vehículo: graba una sección de video cada 5 minutos.

5. Luz indicadora

Luz de funcionamiento: cuando la cámara está en funcionamiento (grabando videos, tomando fotos, etc.) la luz de funcionamiento estará encendida.

Luz de carga: se enciende cuando la camara se está cargando.

6. Modo de grabación de video

Cuando el interruptor de modo se pone en modo de grabación de vídeo, pulse el botón disparador una vez, o haga clic en el centro de la pantalla LCD una vez para iniciar la grabación mientras se encuentra en vista previa; pulse el botón de disparo una vez más si desea detener la grabación, la cámara parará la grabación automáticamente cuando la tarjeta de memoria esté llena o no quede batería.

1 Temporizador: muestra el tiempo restante de grabación.

2 : icono de modo, muestra el modo en que está funcionando la cámara.

3 : tamaño de video, haga clic en este icono y podrá cambiar entre 720P/VGA.
4 : indica que hay una tarjeta de memoria insertada.
5 : icono zoom digital, haga clic para acercar la imagen.
6 : icono zoom digital, haga clic para alejar la imagen.
7 : disparador visual, toque este marco visible para tomar fotos o grabar.
8 : icono de la batería, indica el estado de carga de la batería.
9 : indica el estado del zoom digital.
10 : haga clic en este icono para cambiar al modo de reproducción.
11 SET: haga clic en este icono para establecer la fecha y la hora, pulse el disparador para confirmar.

7 Modo foto:

Cambie al modo foto, pulse el botón disparador o haga clic el centro de la pantalla LCD una vez en

el modo de previsualización para tomar una foto.

1 Contador: indica el número actual de fotos tomadas / número de fotografías que pueden tomarse.

2 : icono de modo foto.

3 : tamaño de foto, haga clic en el icono para seleccionar la resolución.

4 : indica que hay una tarjeta de memoria insertada.

5 : icono zoom digital, haga clic para acercar la imagen.

6 : icono zoom digital, haga clic para alejar la imagen.

7 : disparador visual, toque este marco visible para tomar fotos o grabar.

8 : icono de la batería, indica el estado de carga de la batería.

9 : indica el estado del zoom digital.

10 : haga clic en este icono para cambiar al modo de reproducción.

11 SET: haga clic en este icono para establecer la fecha y la hora, pulse el disparador para confirmar.

8 Modo de video en vehículo:

Cambie al modo foto, pulse el botón disparador o haga clic el centro de la pantalla LCD una vez en el modo de previsualización para comenzar una grabación, se grabará una sección de video cada 5 minutos. Cuando la tarjeta de memoria esté llena borrará el clip más antiguo para liberar espacio y continuar grabando.

1 Temporizador: muestra el tiempo restante de grabación.
2 :icono de video en vehículo.
3 : tamaño de video, haga clic en este icono y podrá cambiar entre 720P/VGA.
4 : indica que hay una tarjeta de memoria insertada.

5 : icono zoom digital, haga clic para acercar la imagen.
6 : icono zoom digital, haga clic para alejar la imagen.
7 : disparador visual, toque este marco visible para tomar fotos o grabar.
8 : icono de la batería, indica el estado de carga de la batería.
9 : indica el estado del zoom digital.
10 : haga clic en este icono para cambiar al modo de reproducción.
11 SET: haga clic en este icono para establecer la fecha y la hora, pulse el disparador para confirmar.

Nota: la pantalla se apagará automáticamente durante la grabación para ahorrar energía; pulse brevemente la pantalla para encenderla de nuevo.

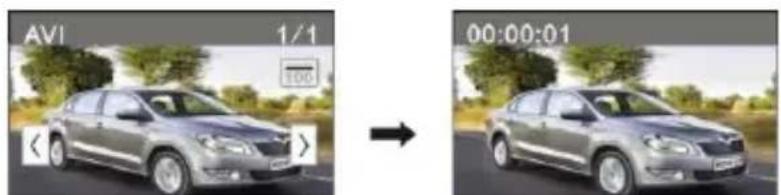

9 Modo de reproducción:

9.1 En el modo previsualización, haga clic en el icono de reproducción (F) en la parte inferior derecha de la pantalla para entrar en el modo de reproducción:

1 : indica que el archivo actual es de formato AVI.
2 : indica el número de archivos en la carpeta actual / cantidad total de archivos.
3 : nombre de la carpeta actual (como: I:\DCIM\100MEDIA I: es la unidad de disco externo).
4 : selecciona archivos en adelante.
5 : selecciona archivos hacia atrás.
6 : borra el archivo de imagen actual.
7 : reproduce el video actual.
8 : vuelve al modo de foto o video anterior.

9.2 Reproducción de videos:

Clic □ para pausar la reproducción, clic ▶ para avanzar, y clic ▶ para retroceder.

9.3 Borrado de archivos:

Clic en SI (YES) para borrar el archivo actual inmediatamente, o click en NO para cancelar la

solicitud de borrado.

Aplicación en ordenador

Conecte la cámara a su ordenador

La cámara dispone de función "plug & play". Conecte la cámara encendida al PC a través de USB, entonces pasará al modo de disco externo. El icono de disco extraíble aparecerá en su PC. Las fotos/videos tomadas se guardan en I:\DCIM\100MEDIA (I:\ es la unidad de disco) en el disco extraíble. Los archivos grabados en modo video en vehículo se guardan en I:\DCIM\RECORDER.

Especificaciones

Sensor de imagen	1.3 mega pixel (CMOS)
Funciones	video, fotos, video en vehículo, disco extraíble
Lente de cámara	F3.1 f=9.3mm
Zoom digital	4x
Disparador	Electrónico
Pantalla LCD	2.0” táctil
Resolución de imagen	5M (2592×1944), 3M (2048×1536), 1M(1280×1024)
Resolución de video	VGA: 640x480 (60 cuadros/segundo), 720P:1280x720 (30 cuadros/segundo)
Balance de blancos	Automático
Exposure	Automático
Formatos de archivo	Imagen	JPEG
	Video	AVI
Almacenamiento	Tarjeta MicroSD (Soporta hasta 32GB), (no dispone de memoria interna)
Interfaz USB	USB 2.0 de alta velocidad
Alimentación	Litio 3.7V recargable
Dimensiones (largo × ancho × alto)	66*45*25mm
Peso	48 gramos aprox.

Garantía y responsabilidad

Todos los productos LEOTEC tienen una garantía de 24 meses a partir de la fecha de factura a cliente final excepto en los accesorios incluídos. El fabricante garantiza al consumidor que sus productos se encuentran libres de defecto en materiales y mano de obra en el momento de su compra.

Las baterías dispondrán de 6 meses de garantía. Se consideran defectuosas aquellas baterías que dentro de ese periodo su máxima capacidad de carga sea igual o inferior al 50%.

La garantía ofrecida únicamente cubre los defectos de fabricación o de materiales que el producto pudiera tener. Quedan excluidos los defectos o fallos ocasionados por un uso inadecuado, rotura, desgaste. Anularán la garantía la manipulación del producto por personal ajeno al servicio técnico de LEOTEC, actualizaciones de software no proporcionadas por LEOTEC, así como todos los fallos o averías ocasionados por catástrofes naturales.

La garantía será válida siempre y cuando el usuario disponga del ticket o factura de compra y este se encuentre dentro de plazo.

Soporte y Servicio técnico

Para cualquier consulta técnica puede acudir a su punto de venta o contactar con el servicio técnico de LEOTEC.

Visite nuestra web y manténgase siempre actualizado en la sección de descargas de su producto.

Más información disponible en el sitio web: www.leotec.com o mediante el e-mail: [e-mail]

DECLARACIÓN DE CONFORMIDAD

Marca: LEOTEC

Nombre del suministrador: World Driver S.A.

Dirección: Ctra de l'Hospitalet 66 - 68

Declaramos bajo nuestra exclusiva responsabilidad la conformidad del producto:

Action Sport Cam HD LESPCAM01

País de fabricación: China

Al que se refiere esta declaración, con la(s) norma(s) u otros documento(s) normativo(s) de acuerdo con las disposiciones de la Directiva 93/68/CEE, del Parlamento Europeo y del Consejo de 22 de julio de 1993, transpuesta a la legislación española mediante el Real Decreto 1950/1995, de 1 de Diciembre de 1995.

El símbolo de referencia tanto en el producto como en su manual de usuario, indica que al final de la vida útil de los aparatos eléctricos y/o electrónicos, éstos deberán reciclarse por separado de sus residuos domésticos. Existen medios adecuados para recoger este tipo de material para su correcto reciclaje. Para obtener más información, póngase en contacto con la autoridad local o a su distribuidor donde adquirió el producto.
