MANUAL DE USUARIO DMP8800D PHONIC
User's Manual Manual del Usuario
Digital Matrix Processor
DMP8800
INSTRUCCIONES DE SEGURIDAD ....1
INTRODUCCIÓN....2
CARACTERÍSTICAS 2
PRIMEROS PASOS 2
GLOSARIO....2
CONTROLES Y AJUSTES .... 3
DMP8800 MATRIX SOFTWARE 5
PROCESADORES DE SEÑAL 12
SOLUCIÓN DE PROBLEMAS 14
CONTROLES DE NIVELA DISTANCIA....15
ESPECIFICACIONES 18
PARAMETROS....19
INSTRUCCIONES DE SEGURIDAD
- Lea estas instrucciones antes de operar este aparato.
- Mantenga este instructivo para futuras referencias.
- Preste atención a todas las advertencias para asegurar una operación adecuada.
- Siga todas las instrucciones indicadas en este instructivo.
- No utilize este aparato cerca del agua o en lugares donde se puedan dar condensaciones.
- Limpie solamente con lienzos secos. No utilice aerosol ni limpiadores líquidos. Desconecte este aparato antes de limpiarlo.
- No bloque ninguna de las aberturas de ventilación. Instale según las instrucciones del fabricante.
- No lo instale cerca de cualquier fuente de calor como radiadores, registros de calor, estufas, u otro aparato (incluyendo amplificadores) que produzcan calor.
- No deshaga la opción de seguridad del plug polarizado o aterrizado. Una clavija polarizada tiene dos cuchillas una más grade que la otra. Una clavija del tipo polarizado tiene dos cuchillas y un diente.
La cuchilla más ancha o el tercer diente esta incluido para su seguridad. Si esta clavija no se acomoda en su toma corriente, consulte un electricista para que cambie el toma corriente obsoleto.
- Proteja el cable de electricidad de ser pisado o picado particularmente en la clavija, los receptaculos y en el punto donde estos salgan del aparato. No pise los cables de alimentación de AC.
- Utilice solamente accesorios o demás cosas especificadas por el fabricante.
- Transporte solamente con un carro, pedestal, tripie
abrazaderas o mesas espedicifadas
por el fabricante, o incluidas con el aparato. Si se utiliza un carro,
tenga precaución cuando mueva el carro con el aparato para evitar lesiones de cualquier tipo.
- Desconecte este aparato durante tormentas eléctricas o cuando no se ocupe en periodos largos de tiempo.
- Refiera todo el servicio al personal calificado.
Se requiere de servicio cuando el aparato a sido dañado en cualquier manera, por ejemplo cuando el cable de alimentación de voltaje o la clavija han sido dañados, si se ha derramado líquido o si algun objeto a caído en el aparato, o si el aparato ha sido expuesto a la lluvia o a la humedad, no funcione normalmente o si ha sufrido una caída.
PRECAUCION
RIESGO DE SHOCK ELECTRICO NO ABRIR
PRECAUCION: PARA REDUCIR EL RIESGO DE SHOCK ELECTRICO NO REMUEVA LA TAPA (O LA CUBIERTA) NO HAY REFACCIONES DENTRO MANDE A SERVICIO CON EL PERSONAL CALIFICADO
El simbolo con una flecha encerrado en un triangulo equilátero, es para alertar al usuario de la presencia de "voltaje peligroso" no aislado dentro del chasis del producto que pudiera ser de magnitud suficiente para constituir un riesgo de shock eléctrico a las personas.
El punto de exclamación dentro de un triangulo equilátero es para alertar al usuario de la presencia de instrucciones importantes de operación y mantenimiento (servicio) en la literatura que acompaña el equipo.
ADVERTENCIA: Para reducir el riesgo de shock o fuego eléctrico no exponga este aparato a la lluvia o a la humedad.
PRECAUCION: No use controles, ajustes, no realice procedimientos diferentes a los especificados, esto puede resultar en una peligrosa exposición a la radiación.
INTRODUCCIÓN
Felicitaciones por su compra de un procesador de fuerza matriz digital DMP8800. Las tarjetas de expansión modular del DMP8800 le proporcionarán hasta ocho canales de audio y procesamiento matricial. Una sola tarjeta del procesador DMP8800 ofrece ocho salidas, ocho entradas, y la unidad puede ser controlada remotamente a través de Ethernet 10/100, potenciómetros estándar y varios controles remotos. Procesamiento interno se lleva a cabo a través de un procesador de punto flotante de alta calidad de 40 bits, con procesadores internos de enrutamiento matriz de la señal y lo todo manejado con facilidad.
Procesadores de matriz digital DMP8800 ofrecen, un medio de interfaz fácil y eficaz la cual agrupa procesadores de señales directamente en la entrada y salida de la señal, con el uso fácil y claro del software de Asystems, con Windows. El software procura una supervisión completa de rendimiento para cada procesador, Dando información en tiempo real sobre la carga en el DSP.
Sabemos que está ansioso para empezar - conectar su nueva DMP8800 es probablemente su primera prioridad en este momento - pero le recomendamos que usted tome el tiempo de leer este manual. En su interior encontrará las consideraciones de seguridad importantes e instrucciones de funcionamiento que podrían resultar útiles. Después de leer el manual, le sugerimos poner en algún lugar fácil de encontrar, ya que probablemente le será útil tarde o temprano.
CARACTERÍSTICAS
√ 8 canales de entrada disponibles a través de conexiones y entradas euroblock RCA estéreo de 3 pines
√ Los conectores VGA y USB permiten su uso como un sistema autónomo
√ El procesador de punto flotante de 40 bits con muestreo interno es seleccionable entre 44,1 y 48 kHz
√ Capacidades de red 8x8 opcionales a través de streaming de audio e tarjeta de LAN
√ Conectores de entrada y salida digital AES / EBU
√ Conectividad Ethernet para la red y la aplicación de control de Internet
√ Configuración IP de red DHCP automático
√ Software de control intuitivo y Fácil de Asystems
√ Programación de eventos y seguridad de múltiples capas
√ 4 bandas de ecualizadores paramétricos y ecualizadores gráficos de 31 bandas
√ Compresores y puertas de ruido
√ Auto-reguladores (Control de sonoridad)
√ Atenuación de nivel con control de gatillo
√ Todos los procesadores de señal son flexibles y controlables por el usuario
√ Un seguimiento de rendimiento claro y detallado
PRIMEROS PASOS
Para facilitar el control del procesador DMP8800, sólo tiene que conectar un monitor VGA y un ratón USB a los conectores VGA y USB en la parte posterior del dispositivo. Esto le dará acceso inmediato al software de a bordo sin necesidad de un ordenador.
Uso del ratón: Para hacer funcionar el software de a bordo con un ratón conectado, basta con apuntar y hacer clic como lo haría en un ordenador. Para el ajuste de los controles giratorios virtuales, basta con hacer clic en la tecla derecha o izquierda del ratón para aumentar o disminuir el valor, respectivamente.
Los procesadores DMP8800 también se pueden conectar a su red de área local y ser controlados a través de la red o software de Internet. Instale el software Asystems en un equipo que permitirá el control remoto de esta unidad. Introduzca la dirección IP del DMP8800 en el software de PC para localizar el DMP8800 que debería ser en la red de área local – el control debería entonces ser posible tanto con el ordenador o con el DMP8800 mismo.
Conecte todos los dispositivos necesarios de entrada y salida. La Entrada se puede lograr a través de cualquiera de los conectores de entrada RCA, o con conectores euroblock correctamente cableados. El Cableado para conectores Euroblock simétricos se debe hacer de la forma siguiente:
Pin 1: Blindaje / Tierra
Pin 2: Pasivo (-)
Pin 3: Activo (+)
Mientras que los conectores Asimétricos pueden ser cableados como sigue:
Pin 1: Blindaje/Tierra
Pin 2: Enlace al Pin 1
Pin 3: Activo (+)
GLOSARIO
Las siguientes son algunas palabras que pueden servir bien al leer este manual. Estas no son las explicaciones detalladas, pero esperemos que deben darle los elementos básicos y un lugar para empezar.
Conexiones simétricas – Las conexiones simétricas ofrecen tres conductores, que lleva un suelo, una señal en fase, y una señal fuera de fase. Una vez que las dos señales se envían desde un dispositivo a otro, la señal fuera de fase tiene su fase invertida y las dos señales se combinan. Cualquier interferencia que esa recogió en el camino se elimina a través de la fase de cancelación. Esto permite que los cables se puedan ejecutar a través de largas distancias sin recoger un ruido excesivo en el camino.
Compresor – un compresor reduce las señales encima de un umbral definido por el usuario en una cantidad /proporción definida por el usuario.
Procesador Dinámico – es cualquier tipo de procesador en forma dinámica – o en tiempo real – la cual puede ajustar las propiedades de la señal.
EQ - Ecualizador – es un dispositivo o proceso que permite a los usuarios realizar o atenuar las señales de audio a frecuencias específicas.
Euroblock – Estos tipos de entradas permiten el cableado de conexiones para instalaciones permanentes. Revise la sección "Primeros pasos" para obtener más información sobre el cableado.
GEQ - Ecualizador gráfico – es en esencia el mismo el EQ, pero este título está reservado para los ecualizadores con más "bandas" que el EQ típico. Mientras que un EQ de canal típico sólo podrá permitir el ajuste de 3 o 4 frecuencias, un ecualizador gráfico puede permitir 31 frecuencias diferentes.
GUI - Graphical User Interface – este es el software que se ofrece dentro del procesador DMP8800, visible a través de un monitor VGA. También podría ser usado para describir el software del PC remoto.
HPF - High Pass Filter – un filtro de paso alto cortará o reducirá todas las señales de audio por debajo de una frecuencia definida por el usuario en particular, lo que permite de manera significativa - como su nombre indica - sonidos de alta frecuencia de pasar a través de filtro.
High Shelf Filter (Filtro en capas) – Este filtro reducirá o aumentara todas las señales de audio por debajo de una frecuencia particular. El nivel en el que se potencia/atenuada la señal se determina por el usuario.
Limitador – Funcionan igual que compresores; sin embargo, con una entrada de relación de señal de salida para ajustar de forma permanente hasta el infinito-a-1.
LPF - Low Pass Filter – un filtro de paso bajo cortará todas las señales de audio por encima de una frecuencia definida por el usuario en particular, permitiendo solamente sonidos de baja frecuencia de pasar. Esto es significativamente útil cuando se utiliza un altavoz en salidas particulares.
Low Shelf Filter – Este filtro aumenta el nivel de las señales de audio por debajo de una frecuencia particular seleccionado por el usuario. El nivel en el que se altera la señal también está configurado por el usuario.
Matrix – Esta es una forma compleja en la cual las señales se transmiten, donde las señales de entrada reales pueden ser asignadas a los canales de entradas virtuales, cada una de las cuales pueden luego ser enviados a cualquier número de salidas. Con numerosas opciones de salidas, las entradas se pueden asignar a cualquiera o todas las salidas, lo cual permite hacer enrutamiento mucho más flexible que en una mezcla normal.
Network/Red – como su nombre indica, un sistema de audio en red es simplemente un conjunto de dispositivos de audio conectados entre sí en una cadena. Esto permite que las unidades comparten señales de entrada y de salida.
Noise Gate – una puerta de ruido es un proceso dinámico que apaga o atenúa significativamente la señal de audio que pasa cuando el nivel de señal cae por debajo de un umbral ajustado por el usuario.
Conexiones asimétricas – a diferencia de conexiones simétricas, las conexiones asimétricas sólo tienen 2 conductores: uno para la señal y otro para la conexión a tierra. Esto, por desgracia, los hace más susceptibles al ruido y las interferencias.
CONTROLES Y ADJUSTES

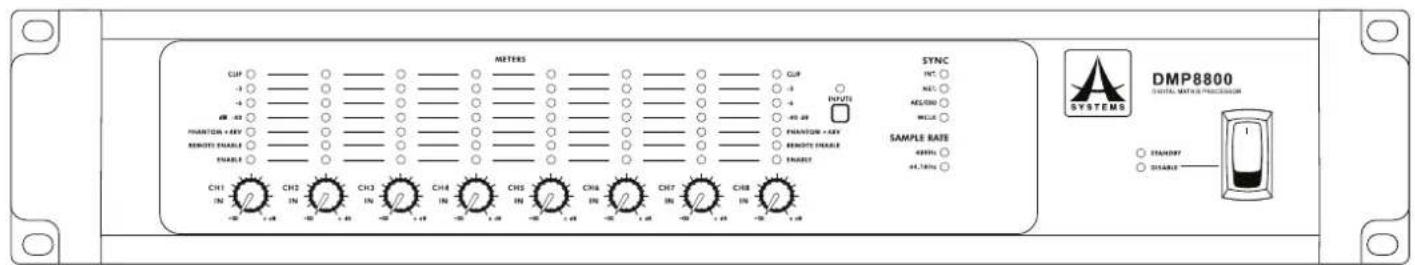

PANEL FRONTAL

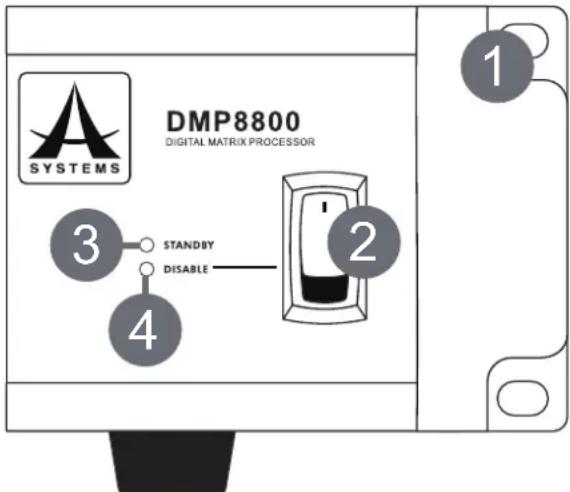

1. Agujeros de montaje
Estos agujeros son para montar el procesador matriz DMP8800 en un rack de 19".
2. Interruptor de Encendido
Interruptor de lo más clásico que pone en espera e enciende la unidad al activarlo. Tenga en cuenta que el interruptor de alimentación se puede desactivar a través del software Asystems.
3. LED de espera
Este indicador LED permite al usuario ver cuando la unidad está en modo de espera. Esto demuestra esencialmente cuando el DMP8800 está desactivado.
4. LED de Desactivación
Este indicador LED muestra cuando el interruptor de alimentación de la DMP8800 ha sido desactivada por el software Asystems. Cuando el LED de desactivación se ilumina en rojo, la DMP8800 sólo puede activarse o desactivarse mediante el software Asystems.
5. Clock Source

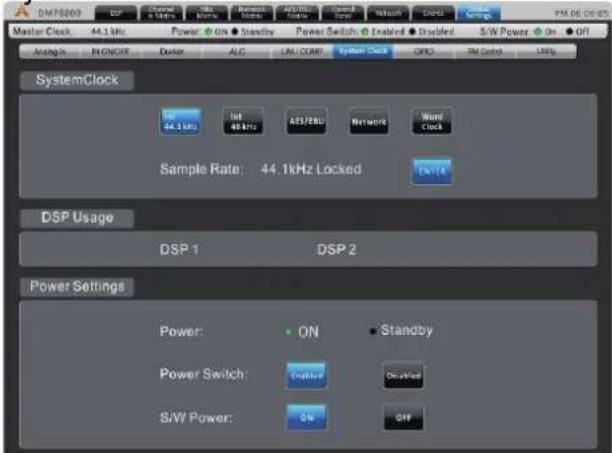

Estos LED indicarán cual fuente de reloj esta seleccionada entre AES / EBU y Word Clock. La fuente de reloj maestra se selecciona en el software Asystems. El indicador LED de reloj en Red se iluminara en naranja para indicar el "modo Matrix Net".
6. Frecuencia de muestreo/Sample Rate
La frecuencia de muestreo interna del DMP8800 es seleccionable entre 44,1 y 48 kHz. Estos indicadores se iluminarán según la frecuencia de muestreo seleccionada.

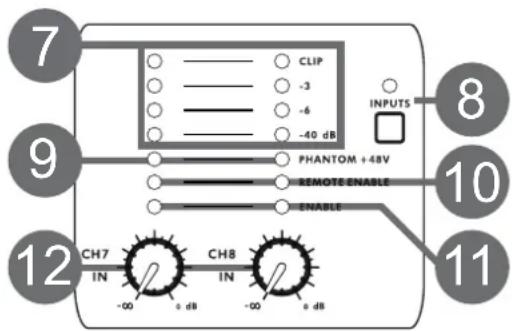

7. Medidores de Nivel
Estos medidores permiten a los usuarios ver los niveles de entrada o de salida de las señales. Los medidores de nivel LED de entrada informan del nivel de la señal antes de su procesamiento DSP.
8. Botón Meter y LED de Entrada
Pulsando este botón cambiará el estado del medidor de nivel; entre un medidor de nivel de señal de entrada pre - DSP y un medidor de nivel de salida.
9. LED de Poder Fantasma
Estos indicadores LED se iluminan cuando se activa el circuito de poder fantasma en la entrada correspondiente. El poder fantasma se puede activar mediante el software Asystems.
10. LED de Activación Inalámbrica
Cuando un control remoto para nivel está conectado y activado, el LED del canal correspondiente, lo indicará como tal.
11. LEDs de Activación
Este LED se ilumina cuando se activa el canal correspondiente. Esto se realiza a través del software DMP8800.
12. Controles de ganancia/Gain
Estos controles giratorios permiten a los usuarios ajustar el nivel de entrada final para los canales 1 a 8.
PANEL POSTERIOR
13. Conexión Ethernet
Esta conexión es para cables RJ-45 estándar, usados para el control de Ethernet 10/100. Asystems no recomienda una distancia de más de 100 metros de la computadora al concentrador más cercano, si utiliza un cable de cobre trenzado de tipo CAT5. La conexión Ethernet se utiliza para controlar el software del DMP8800 y los controles remotos programables RM-6E a través del software de control para PC.

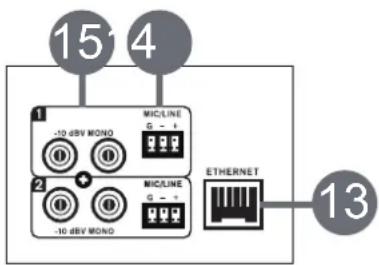

14. Euroblock entradas de línea
El DMP8800 cuenta con un total de ocho canales de entrada de líneas. Estas entradas están activas e simétricas con conectores Euroblock. Si se utiliza una señal asimétrica, Asystems informa que el conductor tierra no está utilizado.
15. Entradas de línea RCA
Estos conectores RCA asimétricos son para la conexión de cables RCA estéreo. Acompañan a cada uno de los canales de entrada y las ocho entradas de líneas mencionadas anteriormente. Las señales estéreo que estas entradas reciben se suman para crear una mezcla de mono.

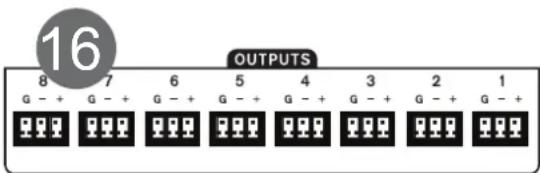

16. salidas de línea
La DMP8800 cuenta con un total de ocho salidas de línea. Estos son conectores euroblock servo-asimétricos y se pueden conectar a cualquiera de las conexiones simétricas e asimétricas.

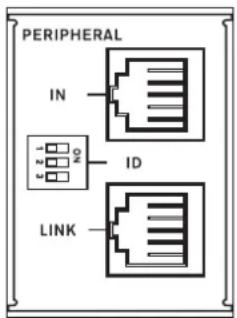

17. Conector Periférico
Este conector RJ-45 es para la conexión de sistemas periféricos remotos para el procesador de la DMP8800.
18. Entradas USB
Dos entradas USB se han incluido en la DMP8800 para el uso con un ratón USB - ya sea por cable o inalámbrico - y unidades flash USB. Un ratón USB se puede utilizar para controlar el software interno sin necesidad de un ordenador. La unidad flash se puede conectar para realizar actualizaciones de firmware.
19. Conector VGA
Se trata de un conector estándar XVGA que autoriza la conexión de monitores de ordenador estándar y pantallas de alta definición. Esto le permitirá controlar el software interno de la DMP8800, sin necesidad de un ordenador.

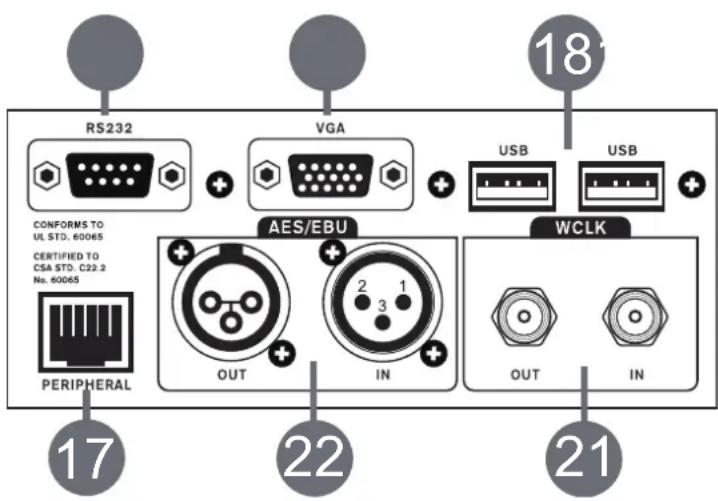

Se proporciona el interfaz estándar RS232 para facilitar a terceros partes el funcionamiento del sistema de control externo de la DMP8800.
21. Word Clock
Conexiones de Word Clock esencialmente ayuda a mantener su equipo en sincronía. Si dos dispositivos de audio digitales tienen diferentes velocidades de muestreo, puede haber saltos de muestra, variaciones, retrasos y otras anomalías no deseadas en el audio digital. La sincronización de Word Clock es imprescindible para mantenerlos en las mismas frecuencias de muestreo y garantizar que esto no ocurra. Cuando, por ejemplo, el uso de varios dispositivos AES / EBU en una cadena, un Word Clock maestro conectado a cada dispositivo les ayudará a ser perfectamente sincronizados.
22. Conectores AES / EBU
Estos conectores son para los dispositivos digitales con entradas y salidas AES / EBU.
23. Ranura Para Tarjeta SD
Inserte una tarjeta SD en esta ranura para integrar los archivos MP3 en su mezcla.

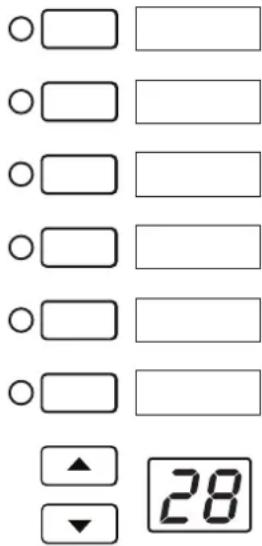

24. Recuperación del pre-ajuste

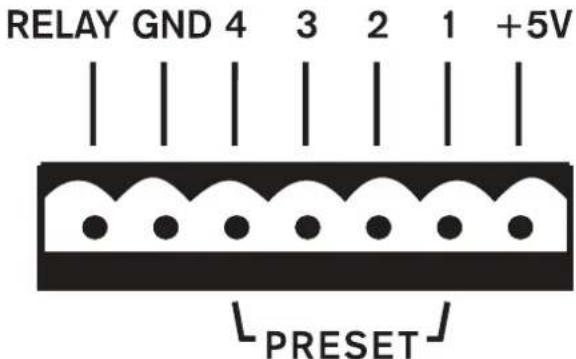

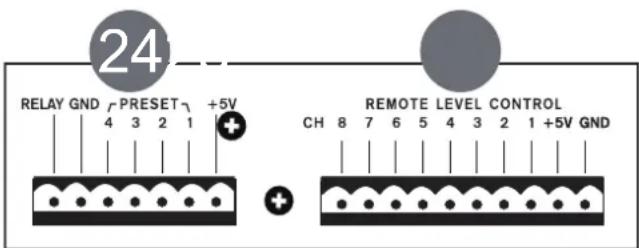

Estos conectores son compatibles con los controles remotos inalambricos RM-4 de Asystems. Vea la sección control remoto de este manual para las instrucciones de cableado.
25. Level Control/ Control de nivel Remoto

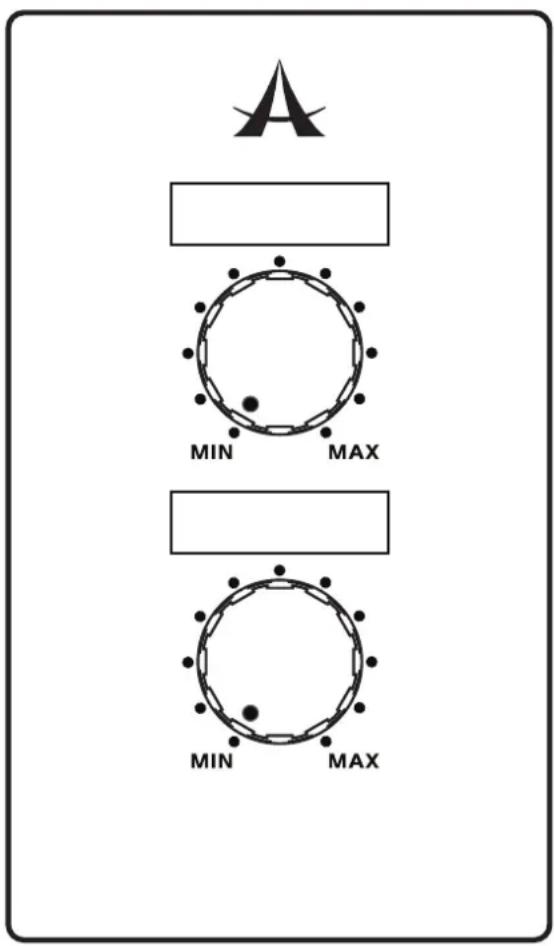

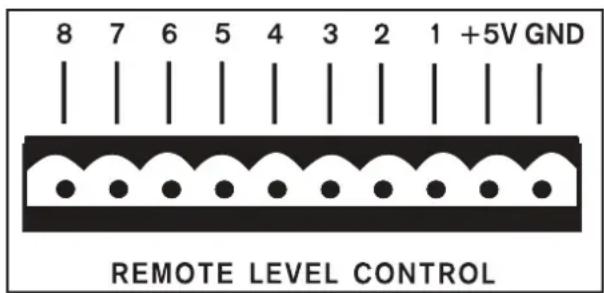

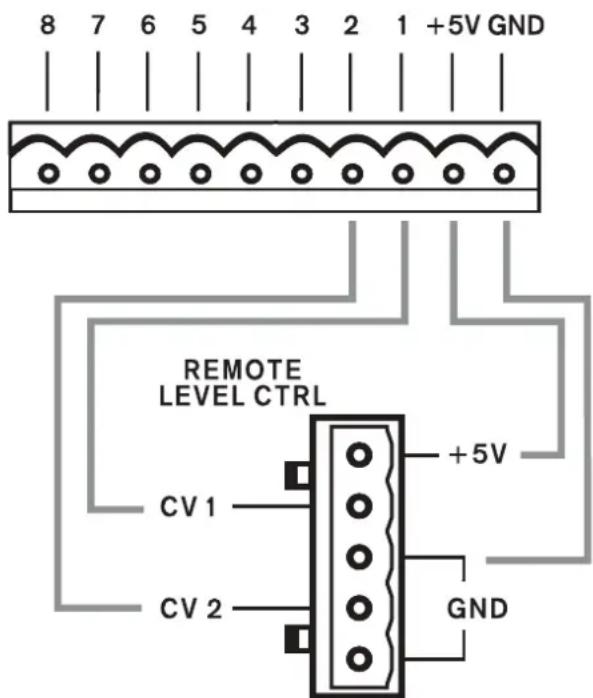

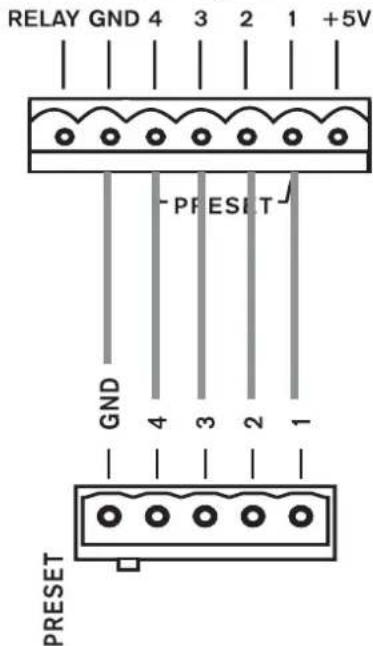

Estas conexiones euroblock pueden ser cableadas para conectar los controles de nivel remoto Asystems RM-2VR. Cada RM-2VR permite el control de dos de sus canales.
26. Ranura de expansión de I / O Digital
Para la instalación de la tarjeta Dante DT22 / DT44 / DT88 de Asystems; le permitirá activar los dispositivos DMP como un portal de red para otros dispositivos de audio.

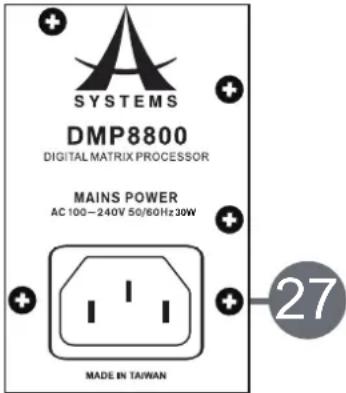

27. Conector de alimentación de CA
Esto es para un cable de alimentación estándar IEC.
DMP MATRIX SOFTWARE
Firmware
Antes de empezar, es una buena idea asegurarse de que ha instalado el firmware más reciente. El firmware más reciente siempre se puede encontrar en www.asystems-sys.com. Coloque el archivo de actualización del firmware en una llave USB formateada en FAT-32 y conectarlo a una de las ranuras USB del panel posterior de la DMP8800. Abra el software interno de la DMP8800 luego entrar en el menú Utilidad/Utility. En la parte inferior de este menú es la función de actualización del firmware. Pulse el botón "Actualizar"/Update para realizar una actualización de firmware.
Conexión
Para que una conexión se establece entre el software de control remoto Asystems y la DMP8800, primero ambos tienen que estar conectados a la misma red de área local e estar “en línea” (es decir. En el Internet). Abrir el menú de configuración de la red en el software a bordo de la DMP8800 este permitirá a los usuarios ver o editar las propiedades, como la dirección IP. En una red de área local, este se mostrará cómo sigue 192.168. xx (el valor xx depende de la red). Después de haber configurado la dirección IP de la unidad, esta dirección puede ser insertada en la sección de configuración del software remoto Asystems para localizar la DMP8800. Un nombre de usuario y contraseña se puede configurar para proteger la unidad de control no autorizado.

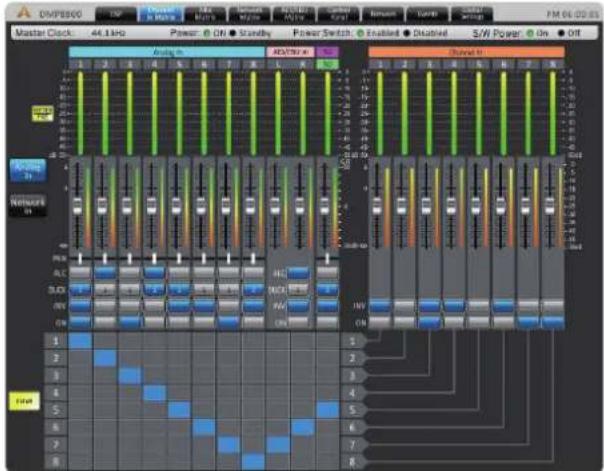

Metering/Medición
El panel frontal de la DMP8800 ofrece 8 medidores de nivel para el seguimiento de las señales de entrada y de salida. Estos medidores también incluyen indicadores de clip para mostrar cuando las señales son tan excesiva como para recortar la señal/pasar por el umbral predefinido. Para la medición adicional de señales y mezclas individuales, las páginas de la matriz del software DMP8800 pueden ser consultadas.
DSP

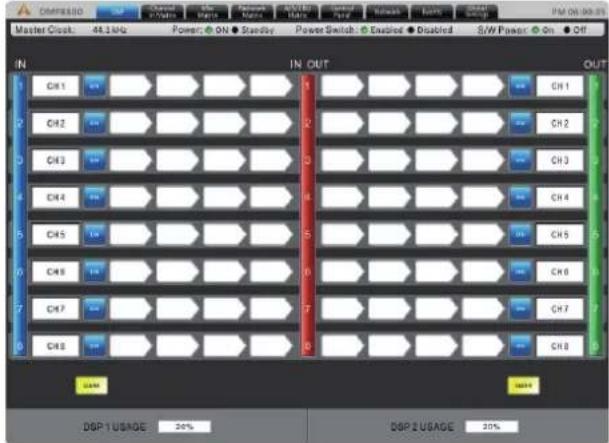

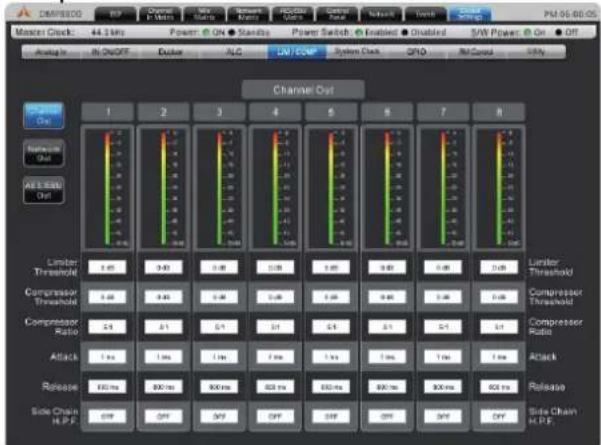

La página DSP le dará una idea general de entradas y de salidas de las mezclas (incluyendo los niveles y denominación), ofrecerá una manera de ver y editar los procesadores de señal actuales asignados a los canales de entrada y salida.
Nombre: Edite el nombre de cada uno de los canales de entrada de forma individual.
On / Off: Utilice este botón para activar o desactivar el canal de entrada correspondiente.
Procesamiento: Estos botones le permiten introducir cualquiera de los procesadores de señales internos de la DMP8800 los cuales son activados estarán de inmediato insertados en la cadena de ejecución. El procesamiento se llevará a cabo en orden de izquierda a derecha. Para obtener más información sobre los programas disponibles, consulte la sección de procesador de señal de este manual
Botón Reset: Pulsando estos botones se restablecerá los parámetros DSP como la entrada o salida, el nombre, estado on / off, y procesadores de señales seleccionados. Hay un botón de reinicio disponibles para cada entrada y salida.
Monitoreo: El software DMP8800 ofrece un extenso monitoreo de rendimiento DSP. El porcentaje de procesador utilizado será visible en la parte inferior de la página.

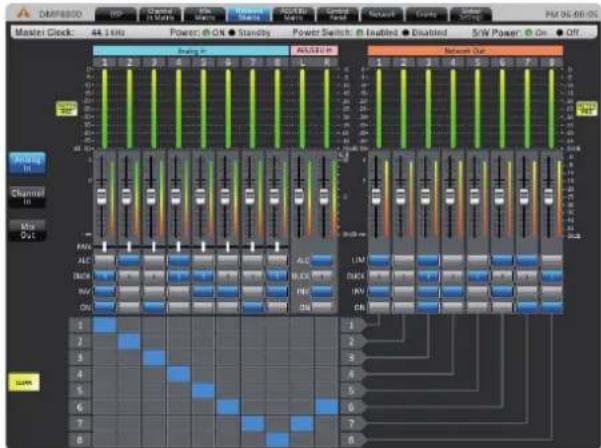

Matrix de Canal de Entrada

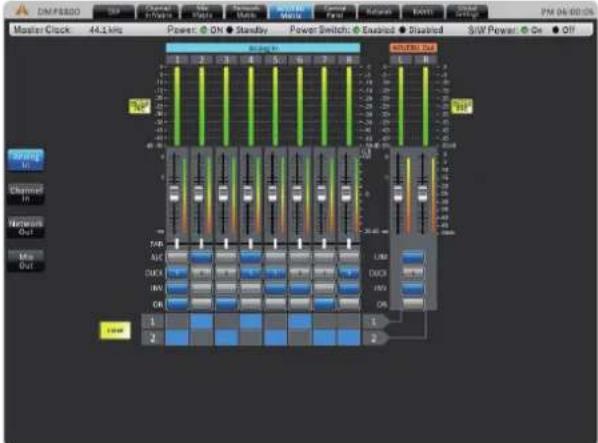

Esta página ofrece una matriz de mezcla para las entradas, a los canales de mezcla los cuales incluyen analógicas, Red y AES / EBU. Cualquiera de las fuentes de entrada se pueden asignar a las mezclas individuales en "canal de entrada/Channel Input". Estos incluyen las entradas analógicas (RCA y Euroblock), entradas de red (tarjeta de expansión de red opcional) y las entradas AES/EBU digital.
Cada una de las posibles fuentes de entrada matriz pueden tener una serie de controles disponibles. Estos incluyen:
Atenuación: Ajusta el nivel de entrada de cada una de las señales individuales.
Panorámica: Estos le permiten ajustar la mezcla izquierda / derecha de las señales entrantes.
ALC: Este botón asignará el controlador de nivel automático del DMP8800; a la señal de entrada correspondiente.

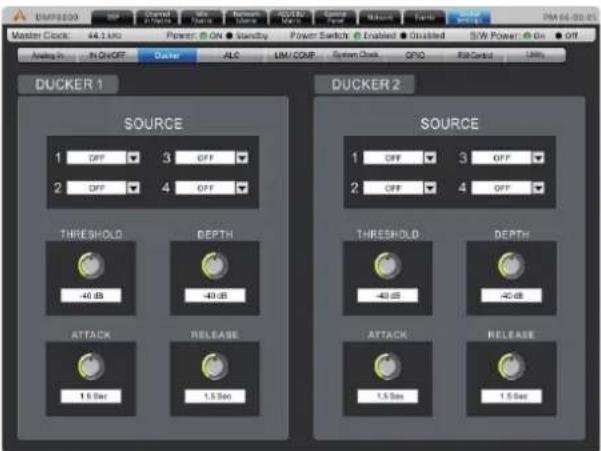

Duck: Pulsando este botón se aplicará la función Duck para las señales de entrada correspondientes. La función Duck se puede activar como ducker 1, ducker 2, o apagado, la configuración de los cuales se decide por sus respectivos menús.
INV: Este botón invierte la fase de la señal correspondiente.
On: Este botón le permite activar e desactivar la señal de entrada correspondiente. Cuando está apagado, la señal no será enviada a los canales de entrada seleccionados.
Enrutamiento: Cada una de las 8 entradas analógicas, 8 entradas de red, y la entrada estéreo AES / EBU se puede asignar a los 8 canales de entrada DMP8800. Estos canales de entrada son los que se utilizarán para el procesamiento DSP y se encamina entonces a mezclas de salida.

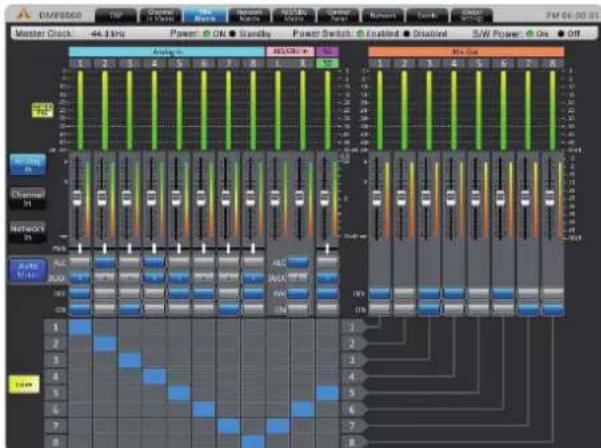

Mix Matrix
Cada uno de los 8 canales de entrada, las 8 entradas de la matriz y las 8 entradas de red pueden asignarse directamente a cualquiera de las 8 salidas de matriz.
Atenuación: Ajusta el nivel de entrada de cada una de las señales individuales.
Panorámica: Estos le permiten ajustar la mezcla izquierda / derecha de las señales entrantes.
ALC: Este botón asignará el controlador de nivel automático del DMP8800 a la señal de entrada correspondiente. Es decir (channel in, matrix in, network in e AES/EBU in).
Duck: Pulsando este botón se aplicará la función Duck para la mezcla correspondiente. La función Duck se puede activar como ducker 1, ducker 2, o apagado, la configuración de los cuales se decide por sus respectivos menús.
INV: Este botón invierte la fase de la señal correspondiente.
On: Este botón le permite activar e desactivar la señal de entrada correspondiente. Cuando está apagado, la señal no será enviada a los canales de entrada seleccionados.
Enrutamiento: Cada una de las 8 entradas analógicas, 8 entradas de red, 8 entradas de matriz, y la entrada estéreo AES / EBU se puede asignar a los 8 canales de entrada DMP8800. Cada una de las 8 mezclas matriz corresponde con un canal de salida en la parte trasera de la DMP8800.
Generador de señales
Canal de entrada matriz de canal pueden tener aplicado un generador de señal. La opción se puede encontrar en las páginas de Matrixde un click derecho del raton. El generador de señales se puede activar con los botones "ON" y se asigna a las mezclas apropiadas usando la sección de selección de matriz/canal debajo de los controles.
Hay 4 señales diferentes disponibles, incluyendo White Noise y Pink Noise - ideal para la configuración de los sistemas - Sine y Sweep Waves - para las pruebas de los equipos y para fines de configuración generales.
Sine: La onda sinusoidal se puede seleccionar entre 20 Hz y 20 kHz. El nivel de señal también puede ser ajustado, se puede encender y apagar.
Sweep/Barrido: Cuando se utiliza la onda de barrido, una frecuencia más baja y más alta se puede seleccionar. La onda de barrido se moverá entre estas frecuencias en pequeños incrementos. El tiempo de retención para cada frecuencia puede ser seleccionado por los usuarios. También hay controles para ajustar el nivel de señal y la onda de barrido también se apaga si así lo quiere.
Pink Noise: La función de ruido rosa incluye controles de nivel y botón de encendido/apagado.
White Noise: Al igual que el ruido rosa, ruido blanco sólo ofrece controles de nivel y un botón de encendido/apagado.
Carta de reproducción SD
En el mismo menú que el generador de señal, a través del botón derecho del ratón, los usuarios también pueden optar por la reproducción de archivos MP3 desde una tarjeta SD insertada en la ranura para tarjetas SD en la parte posterior de la DMP8800. Asystems sugiere formatear las tarjetas en FAT-32 para obtener los mejores resultados, y un formato de MP3 con un bitrate de no más de 320kbit/segundo. Se incluyen los mandos Play, Siguiente, Atrás, Pausa y Stop.
Red de Matrix
Cualquiera de las señales de entrada se pueden asignar directamente a las mezclas de salida de red (hasta 8 canales). Las páginas de la matriz de red sólo se utilizan cuando la tarjeta de expansión de red Asystems se ha instalado en la DMP8800.
Atenuación: Ajusta el nivel de entrada de cada una de las entradas y salidas individuales.
Panorámica: Estos le permiten ajustar la mezcla izquierda / derecha para las mezclas disponibles.
ALC: Este botón asignará el controlador de nivel automático del DMP8800 a la señal de entrada correspondiente. Es decir (channel in, matrix in, network in e AES/EBU in).
Duck: Pulsando este botón se aplicará la función Duck para la mezcla correspondiente. La función Duck se puede activar como ducker 1, ducker 2, o apagado, la configuración de los cuales se decide por sus respectivos menús.
INV: Este botón invierte la fase de la señal entrada/Matriz correspondiente.
On: Este botón le permite activar e desactivar la señal de entrada correspondiente. Cuando está apagado, la señal no será enviada las salidas Matriz correspondientes.
Enrutamiento: Cada una de las 8 entradas analógicas, 8 entradas de red, 8 entradas de matriz, y la entrada estéreo AES / EBU se puede asignar a los 8 canales de salida DMP8800. Estos canales aparecerán como entradas de conexiones en red para todos los dispositivos de red Asystems lo cual sea el DMP o dispositivos de matriz DMP8800.
AES/EBU Matrix
Estas páginas permiten la asignación detallada y la mezcla de la mezcla estéreo final enviado de las salidas AES / EBU digitales.
Atenuación: Ajusta el nivel de entrada de cada una de las entradas y salidas de mezcla individuales.
Panorámica: Estos le permiten ajustar la mezcla izquierda / derecha para las mezclas disponibles.
ALC: Este botón asignará el controlador de nivel automático del DMP8800 a la señal de entrada correspondiente. Es decir (channel in, matrix in, network in e AES/EBU in)
Duck: Pulsando este botón se aplicará la función Duck para la mezcla correspondiente.
INV: Este botón invierte la fase de la mezcla correspondiente.
On: Este botón le permite activar e desactivar la señal de entrada e salida correspondiente. Cuando está apagado, la señal no será enviada a AES/EBU mix.
Enrutamiento: Cada una de las 8 entradas analógicas, 8 entradas de red, 8 canales de entrada de matriz, y 8 canales de salida se pueden asignar al AES/EBU mix de la DMP8800.

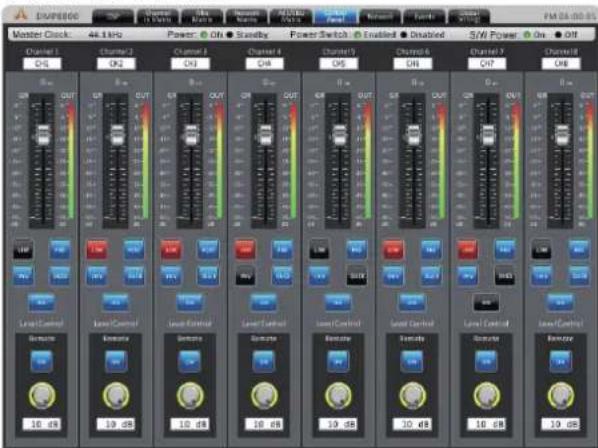

Panel de control
El menú del panel de control ofrece un control completo de los canales de entrada. Este menú incluye nivel y ganancia de los controles, la medición, y una multitud de otros parámetros que se pueden editar.
Nombre del canal/Channel name: El nombre del canal preseleccionado se puede ver o editar en esta pantalla. Fader: El nivel de entrada se puede ajustar usando este fader en pantalla.
Metros/Meters: El nivel de la señal de entrada y de salida del canal se puede ver a través de estos medidores. Puede ser ajustado entre pre-faders e post-faders.
Controles de ganancia: El menú del panel de control cuenta con un controlador de ganancia para cada canal. El control de ganancia está indicado por un control de nivel remoto y se puede editar con el software de la DMP8800.
Limitador: Este botón activará la función de limitador interno para el canal correspondiente.
Duck: Permite activar la función 'Ducking' pulsando este botón. La función de Duck se puede activar como ducker 1, ducker 2, o apagado, la configuración de los cuales se decidió por sus respectivos menús.
INV: Este botón invierte la fase de la señal correspondiente.
CH ON: Este botón apaga e activa el canal correspondiente.
Controles de ganancia: El menú del panel de control cuenta con 2 controles de ganancia para cada canal. El control de ganancia derecho está indicado por un control de nivel remoto y se puede editar con el software de la DMP8800.
GAIN ON: Tanto los controles de ganancia del panel frontal y de distancia se pueden desactivar con el uso de estos botones.
Total Att.: En esta sección se indicará la cantidad total de reducción aplicada a una señal de entrada, expresada en decibelios.

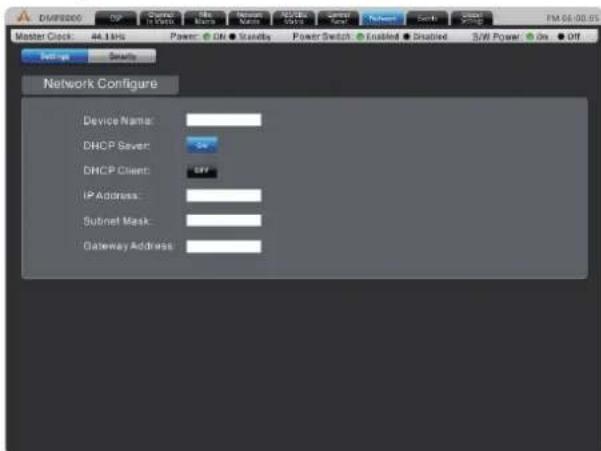

Configuración De Red
Al utilizar el software remoto DMP8800 – el cual sea en red de área local o a través de Internet - la configuración de red deben configurarse adecuadamente para permitir que los equipos externos se puedan identificar y conectar.
Nombre del Dispositivo: El nombre del dispositivo actual se encuentra aquí. Esto puede ser ajustado por el usuario si fuera necesario.
DHCP Servidor / Cliente: Los usuarios pueden activar el DHCP - Dynamic Host Configuration Protocol - en la DMP8800. El DMP8800 se puede seleccionar como cliente o servidor. Cuando la red local se pierde, el servidor DHCP se activa y su DMP8800 asignará automáticamente una dirección IP. Si la red DHCP se escurre, puede encenderlo con el botón de cliente DHCP. Si desea configurar el DMP8800 como servidor DHCP, encenderlo aquí.
Dirección IP: Cuando no se utiliza un servidor DHCP, puede introducir una dirección IP para su DMP8800 aquí. De lo contrario, se le asignará automáticamente. Si entrar en su propia dirección IP, Asystems sugiere 192.168.x.99 - donde "x" puede ser determinado por la configuración de su red de área local. Compruebe la configuración de red de otros equipos en la misma red para este valor.
Subnet Mask: El Subnet de la DMP8800 se pueden introducir en este campo. Para la mayoría de las redes - y sobre todo si no estás seguro de lo que es - este deberá mantenerse fijo como "255.255.255.0".
Dirección Gateway: Un gateway es un dispositivo que permite conectar otros dispositivos en una red que utiliza diferentes tipos de protocolos. Este es normalmente el router, pero un ordenador también puede servir como puerta de entrada/Gateway.
Usuarios Actuales: En la parte inferior de la página, se mostrará una lista de los usuarios conectados actualmente. Esta lista incluirá el nombre de usuario, la dirección IP del usuario y el nivel de acceso que están proporcionados.

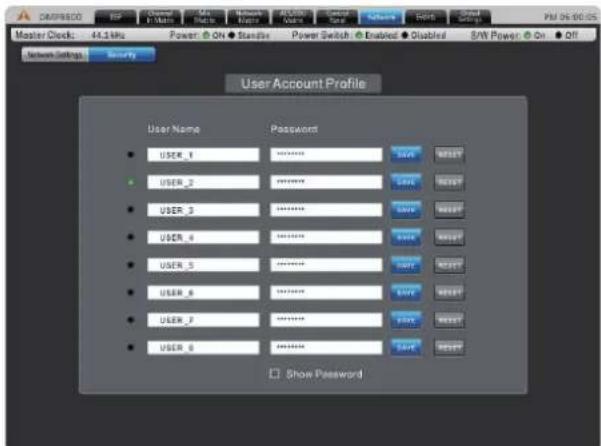

Seguridad
Esta ficha se puede encontrar en el menú de Ajustes de red/Network settings. La ficha de seguridad proporciona un medio de asegurar la DMP8800 contra cambios no autorizados o no calificados. A través de software de a bordo de la DMP8800 estas cuentas pueden ser creadas para el uso del software remoto Asystems.

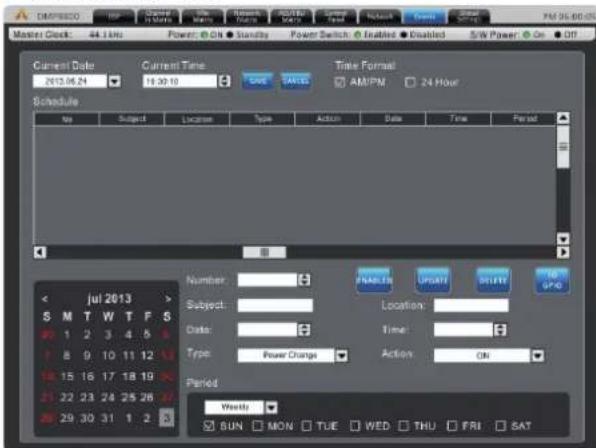

Eventos/Events
En el menú Eventos usted será capaz de establecer una serie de eventos que se produzcan en un momento determinado del día. Los eventos pueden ir desde simplemente encender y apagar el dispositivo, o para la activación de los archivos de audio en un momento determinado.
Hora Actual & Fecha Actual/Current Time & Current
Date: Aquí los usuarios pueden establecer la fecha y la hora actual. Haga clic en el botón Guardar para configurar estos ajustes. La fecha y la hora se mantienen dentro del procesador DMP8800. Un suministro de energía está siempre proporcionando a ese dispositivo, que el DMP8800 sea activo o en modo de espera.
Time Format/Formato de hora: selecciona el formato de hora AM / PM o en 24 horas de tiempo.
Schedule/Horario: Todos los eventos ya establecidos se mostrarán aquí.
Number/Número: Asigne un número al evento que está configurando actualmente.
Subject/Asunto: Proporcione un nombre o una descripción a su evento.
Location/Ubicación: Describa la ubicación del lugar donde se producirá el evento.
Type/Tipo: Seleccione el tipo de evento que usted quiere configurar. Los tipos disponibles son: Cambio de potencia, silenciamiento del canal, relay y tarjeta SD.
Action/Acción: La acción se puede seleccionar entre encendido y standby.
Date/Fecha: Establecer la fecha para comenzar su evento
Time/Hora: Ajuste la hora del evento indicando cuando ese debe ocurrir, hasta en el segundo.
Period/Período: En la sección periodo usted será capaz de establecer si quiere configurar el evento de forma que ese ocurra una vez, de forma semanal, diaria, etc Usted también puede escoger los días de la semana para establecer cuando este evento ocurra.
Configuración global

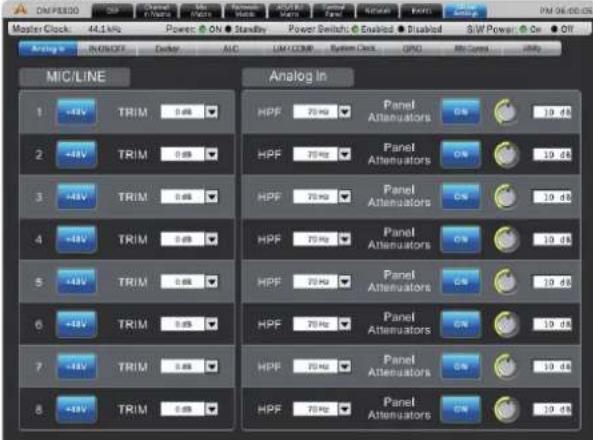

In análogo
Cada una de las entradas analógicas pueden tener aplicado +48 V de poder fantasma, ideal para micrófonos de condensador. Este menú también permite que el usuario ajuste de forma ligera la señal si los niveles son demasiado excesivo. Un filtro de paso alto también se puede añadir a cada una de las entradas analógicas para ayudar a eliminar vibraciones de escenario y otros ruidos no deseados.

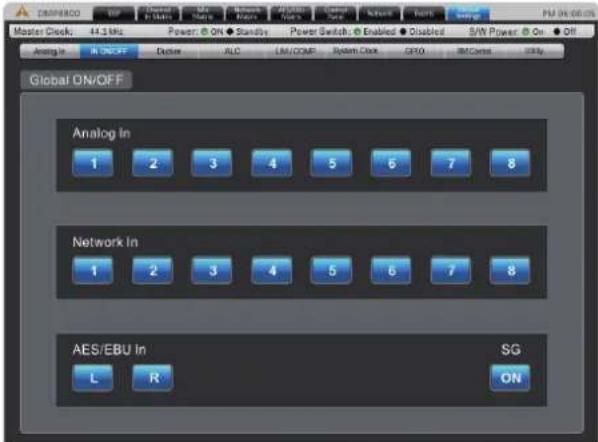

Global In On/Off
Este menú ofrece botones de activación para cada entrada individual, incluyendo las entradas analógicas, entradas de red, entradas AES / EBU y generador de señal.
Ducker
El ducker permite que una señal sea atenuada de forma temporal por otra señal cuando dicha señal se activa. Esto es útil para los anuncios o si necesita escuchar una señal en particular. El ducker se puede activar en los canales de entrada y de salida pulsando los botones 'Duck' que se encuentran en las páginas individuales de control Matrix. Hay dos de estos "duckers" en total en la DMP8800.
Source/Fuente: Se utiliza para seleccionar la fuente de la función de Duck; es decir; la señal de disparo. Cuando la señal de la fuente seleccionada alcanza un nivel predeterminado por el usuario, las señales en 'Duck' se atenuarán.
Threshold: determina el nivel que la señal de la fuente debe alcanzar antes de que se active la función de atenuación.
Profundidad: Determina la cantidad de señales que se atenúan cuando la función 'Duck' se activa.
Ataque: El tiempo de ataque es el tiempo que toma la señal para ser atenuada, el tiempo que la señal de la fuente pasa el umbral seleccionado.
Release: El control de tiempo de liberación determinará el tiempo que la función 'Duck' permanecerá activa; es decir el tiempo que la señal de la fuente caerá por debajo del umbral pre-establecido.
Este auto-regulador permitirá a los usuarios cambiar dinámicamente el nivel de una señal de entrada o salida para que esa coincida con un nivel predefinido e establecido por el usuario. La función auto-nivelante se puede activar para cada mezcla individual en las páginas de la matriz. Los ajustes para estos auto-niveladores se pueden encontrar dentro del menú "ALC".
In Target: Permite a los usuarios seleccionar el nivel de la señal deseada por su auto-regulador. Todas las señales que son procesadas por el auto-regulador apuntarán fundamentalmente al nivel seleccionado por el usuario.
Below Target: El umbral por el cual el auto-reguladores entrará en funcionamiento, es decir si las señales pasa por debajo del umbral seleccionado por el usuario no se verán afectadas, pero las señales pasan encima de este umbral se atenúan.
Ratio: Cambia el nivel de entrada en decibelios y cambia el nivel de salida en decibelios.
Increase Gain: La función aumento de ganancia determina la potencia en la cual la señal puede aumentar para alcanzar el nivel deseado/autorizado. Esto ayuda a evitar cambios brutales en el nivel de audio.
Decrease Gain: La función disminución de ganancia funciona del mismo modo que la función aumento de ganancia, pero de forma invertida. Determina la cantidad en lo cual una señal se puede cortar. Esto ayuda a evitar desapariciones en el nivel de audio
Hold Time: Determina el tiempo en el cual las funciones del ALC se activan después que la señal caiga por debajo del umbral determinado.
Compresor / limitador
Este menú permite que se activen compresores y limitadores en las salidas de canales, salidas de red o salidas AES / EBU.
Limiter Threshold: Este control determina el umbral para la función de limitador. Esto significa que no hay señal que superará el umbral seleccionado, siendo 'comprimido' en una relación de infinito: 1.
Compressor Threshold: Utilice este control para ajustar el umbral de la función del compresor. Cualquier señal que supera el umbral seleccionado se comprimirá en la relación seleccionada.
Compresor Ratio: Este control se puede utilizar para establecer ajustar el compresor. La relación se expresa como :
Compresor Attack: Este control ajusta el tiempo en el cual el compresor tarda en arrancar después de que una cierta señal pase el umbral seleccionado.
Compresor Release: Esta función determina el tiempo el cual la DMP8800 espera antes de desactivar el compresor cuando una señal pasa por el umbral seleccionado.
Side Chain HPF: Esto permite a los usuarios establecer un filtro de paso alto el cual ayuda esencialmente a deshacer de estos canales el ruido de baja frecuencia.
System/Sistema
System clock: Este menú le permite seleccionar una fuente de reloj maestro para la sincronización de los dispositivos digitales. Seleccionando 44,1 o 48 kHz fijará la DMP8800 como fuente de reloj maestra y determinara la frecuencia de muestreo. Selección de AES / EBU, Network, o Word Clock fijará estos como el reloj maestro. Cada vez que se selecciona una nueva fuente de reloj, se pulsa el botón ENTER para confirmar.
Power Setting/Configuración de Energía: Hay tres valores de energía en la DMP8800. La potencia del software se puede activar y desactivar, esencialmente permitiendo que la DMP8800 se enciende y se apague a través del software - incluyendo la programación de eventos. La potencia del hardware se puede seleccionar en on e off, esencialmente permita que la unidad se active y desactive mediante el conmutador cableado en la parte frontal de la DMP8800.

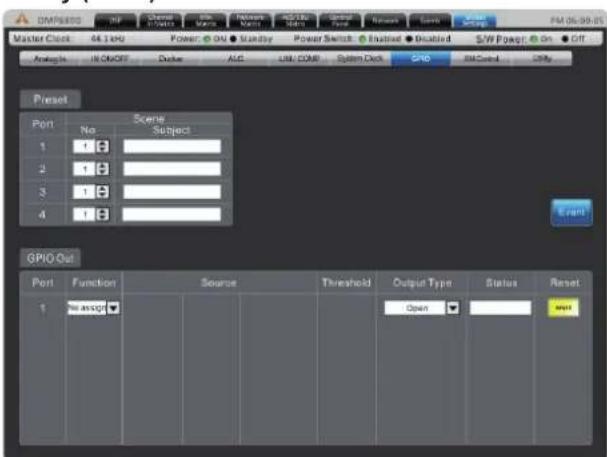

Relay (GPIO)
El GPI - o interfaz de uso general - se utiliza para controlar de forma remota el DMP8800 de Asystems. La página de Relay en sí se utiliza para configurar las GPI, incluyendo cualquiera y todos los controles remotos conectados a la unidad. Información más detallada sobre esta función se proporcionará en una fecha posterior.

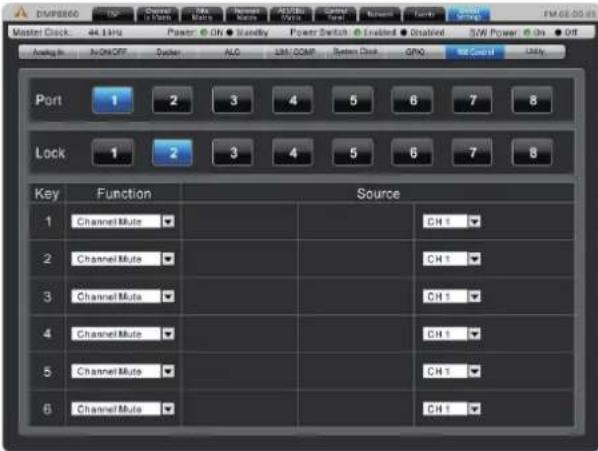

RM Control
Esta página ofrece una serie de opciones de asignación para los mandos a distancia Asystems RM opcionales. Información más detallada sobre esta se proporcionará en una fecha posterior.

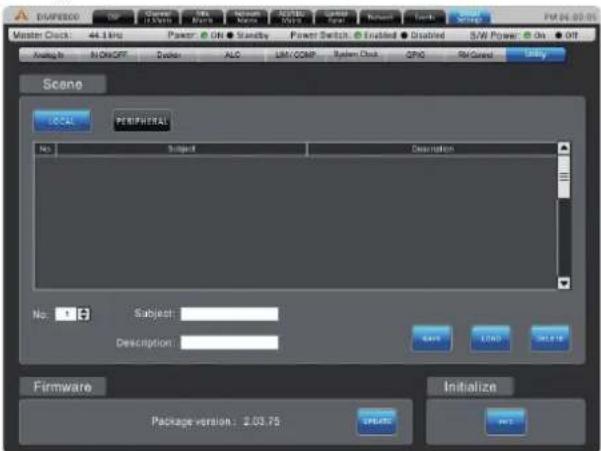

Utility
Todos los procesos DSP pueden tener sus ajustes guardados para su uso posterior. Si bien hay una serie de presets disponibles, los usuarios siempre se les animan a encontrar sus propias configuraciones y guardarlas para su uso posterior. La DMP8800 tiene a bordo un número de configuración a guardar, los usuarios pueden conectar unidades flash USB para guardar las configuraciones.
También disponible en el menú de Utility/utilidades es un botón de actualización del firmware. Cuando una nueva versión de firmware está disponible se puede instalar mediante el botón "Update" /"Actualizar". Coloque el archivo de actualización del firmware en una unidad flash USB con formato FAT 32 e inserta esa en un puerto USB. El botón "Update" debe cuidar del resto. Una vez actualizado el firmware, el botón de inicialización se puede seleccionar para reiniciar el dispositivo. Guarde los ajustes (o "escenas") antes de inicializar el sistema.
PROCESADORES DE SENAL
A continuación encontrará los procesadores de señal a bordo de la DMP8800 y la información sobre su uso y el parámetro respectivo. Estos se pueden aplicar a cualquiera de los canales de las 8 entradas o 8 salidas de la DMP8800.
Compresor-Limiter
Compressor Threshold: Utilice este control para ajustar el umbral de la función del compresor. Cualquier señal que supera el umbral seleccionado se comprimirá en la relación seleccionada.
Compressor Attack: Este control ajusta el tiempo de ataque del compresor, determina esencialmente el tiempo que tarda el compresor en arrancar después de que pase el umbral seleccionado.
Ratio: Este control se puede utilizar para establecer la relación para el compresor. La relación se expresa como :
Compresor Release: El control de liberación determina el tiempo que DMP8800 espera antes de desactivar el compresor cuando la señal pasa por el umbral seleccionado.
Limiter Threshold: Este control determina el umbral para la función de limitador. Esto significa que no hay señal que supera el umbral seleccionado, siendo 'comprimido' en una relación de infinito: 1.
Output Gain: Este control determina la cantidad de ganancia/Gain aplicada a la señal una vez que esa pasa a través del compresor-limitador.
On & Reset Buttons: Ese interruptor se utiliza para encender el compresor-limitador, mientras que el botón de reinicio restablecerá todos los valores por defecto.
Gate
On: Este botón activa y apaga la función Gate.
Reset: Pulse el botón de reinicio para restaurar todos los parámetros a los valores predeterminados.
Dynamic Graph: Este gráfico muestra las propiedades la función Gate establecidos actualmente y cómo afectará a su audio.
Level Meter: Estos medidores dan el nivel de entrada y salida de la función Gate para el canal actual.
Reducción de ganancia: El medidor de reducción de ganancia proporcionará una indicación en tiempo real de cualquier reducción de la señal causada por la función Gate.
Threshold: Este control ajustar el umbral de la función Gate. Cualquier señal que está por debajo del umbral establecido activa la función Gate.
Range: Este control ajusta la cantidad de atenuación cuando la puerta está cerrada.
Attack: Este control ajusta el tiempo de intervención de la función Gate. Este es el tiempo en el cual la DMP8800 esperará después antes de intervenir cuando la señal cae por debajo del umbral de la función Gate.
Hold: Esta función le permitirá seleccionar la longitud de tiempo ante de que la función Gate se active después de que la señal caiga por debajo del umbral establecido.
Release: Esta función determina el tiempo que la función Gate tardara a desactivarse después que la señal se eleva por encima del umbral seleccionado.
Expander
On: Este botón activa y desactiva el expansor.
Reset: Pulse el botón de reinicio para restaurar todos los parámetros a los valores predeterminados.
Dynamic graph/Gráfico dinámico: Este gráfico muestra las propiedades de expansión establecidos actualmente y cómo afectará a su audio.
Level meter: Estos medidores dan el nivel de entrada y salida del expansor para el canal actual.
Gain Reduction: El medidor de reducción de ganancia proporcionará una indicación en tiempo real de cualquier reducción de la señal causada por el expansor.
Threshold: Este control fijará el umbral de la función de expansión. Cualquier señal que está por debajo del umbral establecido activa el expansor en la proporción establecida por el usuario.
Ratio: Esta señal ajusta la relación de la función de expansión. Cuando una señal cae por debajo del umbral, la señal se reduce mediante la relación seleccionada.
Attack: Este control ajusta el tiempo que la función Gate tardara en activarse. Este es el tiempo en el cual la DMP8800 esperará después de que la señal caiga por debajo del umbral la función Gate.
Release: Este control ajusta el tiempo que la función Gate tardara en desactivarse cuando la señal se eleva de nuevo por encima del umbral seleccionado.
Delay
Adición de un retraso en la salida puede ser particularmente útil para ayudar a los conductores a alinear el tiempo dentro de un mismo gabinete o ayudar a evitar retraso de las señales en múltiples configuraciones de altavoces más grandes. Por ejemplo, cuando hay un número de conductores en un solo gabinete, por lo general son diferentes distancias desde la parte frontal del gabinete. El altavoz de agudos/tweeter, por lo general más largo que el woofer, podría tener sus controlador de 8 pulgadas más profundas que el woofer. El problema que esto crea es que el sonido del woofer empezara una fracción de segundo antes de que el del tweeter, resultando en ondas diferentes. Adición de un retraso de 0,6 milisegundos para el woofer puede combatir esto, esencialmente haciendo que la señal del tweeter recupere su retraso.
Delay: Utilice este control para ajustar el tiempo de retardo. A la derecha del control, el retardo seleccionado se indica en milisegundos, metros y pies.
Control de Temperatura: Este le permite ajustar la temperatura actual para el circuito de retardo. Esto permite que el DMP8800 pueda definir mejor los retrasos en 'metro' y los resultados en 'pies'. La temperatura se indica en los dos grados Celsius y grados Fahrenheit.
Botón de encendido y Reinicio: El botón de encendido se utiliza para encender el circuito de retardo de encendido y apagado. El botón de reinicio restablece todos los valores por omisión.
Parametric Equalizers
Botón de encendido / apagado EQ: Este botón puede activar el ecualizador para el canal seleccionado.
Reiniciar: Pulse el botón de reinicio para restaurar todos los parámetros a los valores predeterminados.
EQ Band On / Off: Utilice estos botones para activar las bandas de ecualización correspondientes. Aunque no nombró específicamente, estas bandas pueden ser consideradas como Ibaja, media baja, bandas de alta frecuencia media y alta en su promedio de ecualizadores de 4 bandas.
Tipo de EQ: Para la primera y cuarta bandas del EQ, los usuarios pueden seleccionar el tipo de curva para la EQ. Banda 1 se puede intercambiar entre una banda normal de EQ (PEAK), filtro de plataforma baja (UTIL), y un filtro de paso alto (CUT). Band 4 se puede seleccionar entre una banda de EQ (PEAK), filtro de estante alto (UTIL), y el filtro de paso bajo (CUT). Los Filtros Bajo / Alto Pass cortarán las frecuencias por encima y por debajo de las frecuencias seleccionadas en 18 dB por octava. Filtros de frecuencias altas y bajas actúan de forma similar, pero cortan las frecuencias inferiores a la frecuencia seleccionada por el nivel preestablecido determinado por el usuario.
Parámetros de EQ: El EQ ofrece a los usuarios la posibilidad de ver o editar varios parámetros / propiedades de sus bandas de ecualización, incluyendo la ganancia (dB), la frecuencia (Hz / kHz) y la 'Q' de la banda de ecualización.
Metros: Tanto la entrada y medidores de salida están disponibles para este proceso, en esencia muestra la diferencia en el nivel general de la señal después de la ecualización.
Feedback Silenciador
La retroalimentación ocurre cuando el sonido de los altavoces hace su camino de regreso a la mesa de mezclas a través de los micrófonos. La mirada de audio provoca un chirrido de tono alto o chillido que puede arruinar fácilmente su rendimiento. La retroalimentación puede ser eliminada, sin embargo, mediante la reducción o la eliminación de las frecuencias con problemas. Con un filtro muy estrecho, la retroalimentación se puede extirpar completamente sin afectar el audio.
La DMP8800 cuenta con una retroalimentación silenciador de 12 filtros. Esto puede funcionar en 2 modos diferentes: automático y manual. Cuando se establece en automático, los filtros activados se buscarán automáticamente y eliminaran la retroalimentación. Cuando se establece en manual, el usuario es capaz de ajustar la frecuencia, la ganancia y Q de los filtros individuales.
Parámetros: Cuando el silenciador feedback se establece en "Manual" ese ofrece a los usuarios la posibilidad de ver o editar varios parámetros / propiedades de sus bandas de ecualización, incluyendo la ganancia (dB), la frecuencia (Hz / kHz) y la 'Q' de los 12 filtros.
Umbral: Ajusta el umbral determinará el nivel de señal requerido para el silenciador de retroalimentación automática en hacer efecto.
GEQ de 31 bandas
Los ecualizadores gráficos son fantásticos en configuraciones en vivo donde usted puede necesitar compensar la acústica de la sala y otros factores. Incluye un ecualizador gráfico de 31 bandas en sus señales en la salida de los altavoces para afinar mejor su audio en vivo.
Bandas de frecuencias: bandas de frecuencia del GEQ pueden realizar o cortar por el usuario. Las frecuencias se fijan en frecuencias fijas entre 20Hz y 20kHz.
Q: El Q para las bandas individuales del GEQ de 31 bandas se puede ajustar para refinar mejor la ecualización.
VCA
VCA - o voltaje del procesador controlado - permite múltiples combinaciones que se controlan conjuntamente, manteniendo siempre su respectiva compensación. El VCA ofrece cuatro grupos de canales para ser asignado en cada uno de estos grupos individuales pueden tener sus niveles controlados conjuntamente utilizando los faders VCA. Esto es típicamente útil para asegurar las cosas como las voces o instrumentos pueden ser controlados sin afectar a la mezcla de audio.
Assign: Cuando se selecciona el VCA para un canal en la página de DSP, la señal del canal se puede encaminar o asignar a uno de los cuatro grupos que se muestran aquí. Para asignar el grupo, pulse el botón respectivo y aumentar el control giratorio correspondiente. Esto determinará el nivel de la señal que se enviará a este grupo VCA.
Meter: Estos medidores mostrarán el nivel de entrada del canal, así como el nivel de salida apropiado después que la VCA se haya aplicado.
On: La activación del botón de encendido activara el canal VCA apropiado.
Fader: Al pulsar el botón del fader se abrirá una ventana nueva que cuenta con un fader para cada uno de los cuatro grupos VCA. El ajuste de estos faders ajustará canales en sus respectivos grupos VCA. Como se señaló anteriormente, el ajuste de un grupo VCA todavía permitirá que los canales mantengan el desplazamiento entre cada canal. Cada atenuador también cuenta con un botón de encendido / apagado que activara y desactivara el grupo VCA.
Divisor: I / O con HPF y LPF, divisor de 2 o 3 vías (sólo para la salida)
SOLUCION DE PROBLEMAS
Mis metros/meters no están funcionando
¿Ha conectado por cable las señales de entrada correctamente? Es la entrada seleccionada como la fuente de la señal de entrada? ¿Ha activado el canal? ¿Ha establecido sus ganancias de entrada y niveles correctamente? Es la sección de mezcla matriz tendido correctamente?
No tengo ninguna salida
¿Ha activado los canales de salida? ¿Usted ve una señal en los medidores de salida? ¿Colocaste correctamente sus entradas a los canales, niveles, y mezclas enmudecidos? ¿Ha solicitado un compresor-limitador excesivo para cualquier señal de entrada o de salida?
Tengo una señal, pero en realidad es distorsionada!
¿Alguno de los LEDs de saturación se encienden encima de las entradas o salidas de la mezcla? ¿Alguna de las señales en la cadena de audio entera parece excesiva? Esto podría incluir conectores de entrada, entradas de canal, salidas de matriz.
Mis dispositivos no se están comunicando a través de Ethernet
¿Son los LEDs rojos y verdes en el conector Ethernet activados? ¿Está utilizando un cable Ethernet de calidad decente? ¿Tiene el puerto del primer dispositivo conectado al puerto de Secundaria de la segunda DMP8800?
Mi DMP8800 no se comunicará con el ordenador
¿Está utilizando un cable Ethernet de calidad decente? ¿Son el equipo y DMP8800 ambos conectados a la misma red? ¿Tiene un firewall activado?
CONTROLADOR REMOTO RM-2VR
Con un solo RM-2VR usted será capaz de controlar hasta 2 canales del DMP8800 el "Procesador Digital de Matrix". Hasta cuatro RM-2VR pueden utilizarse en cualquier momento para controlar todas las 8 salidas.
Para utilizar el RM-2VR, tendrá que activar el mando a distancia utilizando el software de la DMP8800. En la parte inferior de cada canal, dentro de la ventana "Control Panel", usted será capaz de encontrar un botón de encendido y apagado, para activar el control de nivel remoto. También será capaz de ver el nivel de control remoto en el mando giratorio virtual encontrado directamente debajo de este botón.
El RM-2VR se puede conectar al puerto "Remote Level Control", situado en la parte posterior del DMP de Asystems.
Como se muestra, hay conectores de pines, para todas las 8 entradas de mezcla de los dispositivos. Además un conector de pin potenciado con +5V y un pin de conexión a tierra han sido incluidos. Cada uno de los 8 pines corresponde con la salida de mezcla del dispositivo que esté utilizando. Para que una sola RM-2VR pueda controlar los canales 1 y 2, debe ser conectado como sigue:
INSTALACIÓN Y FUNCIONAMIENTO
La conexión a tierra del Canal 2, está conectada internamente a la conexión a tierra del canal 1

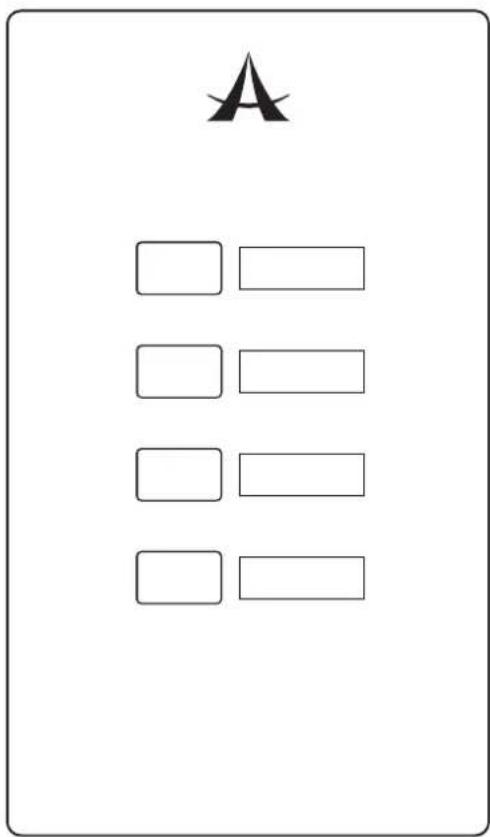

RM-4 CARGADOR DE 'PRESET' A DISTANCIA
Con un solo RM-4 usted será capaz de manejar hasta 4 efectos predefinidos de forma independiente.

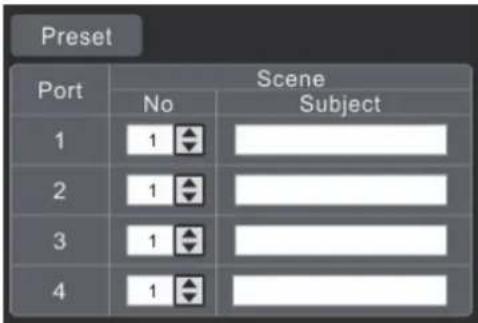

La RM-4 se puede conectar a la sección "preestablecidos/presets" en la parte trasera de la serie de procesadores de matrices digitales DMP 8800.
Como se muestra, hay pines de conexión para cada uno de los 4 botones PRESET en la RM-4, así que una conexión a tierra. Cada uno de los 4 pines corresponde con una "escena/scene" seleccionada por el usuario en el software de control.
Instalación de Cableado sugerido:
DMP8800 RM-4
INSTALACIÓN Y FUNCIONAMIENTO
Para utilizar la RM-4, sólo hay que asignar un valor preestablecido para cada uno de los botones. Esto se hace en el software de control DMP 8800 cual sea el modelo que esté utilizando. En primer lugar, entrar en el menú "Configuración global/global settings" y encontrar el submenú GPIO. Aquí se encuentra el panel de "Preset" (como se muestra abajo). Cada uno de los pines de conexión en la parte posterior del dispositivo corresponderá a los puertos enumerados aquí. A continuación, puede seleccionar qué "Escena/Scene" (o preestablecidos/presets) que desea asignar a ese puerto.
Las escenas/scenes que haya guardado anteriormente están listadas en el menú de utilidades/Utility menu. Las escenas se pueden guardar (y grabar) en este menú. El "No" en la ventana Preset, en la página GPIO corresponde al "numero" de la 'Escena/Scene' que ha grabado previamente. La ventana de Preajuste se actualizará automáticamente.
Un preestablecido/preset en particular se puede recuperar en cualquier momento. Utilizando El botón seleccionar en la RM-4, mostrando cualquier otro preset que hayan previamente sido seleccionados.
CONTROL REMOTO RM-6E PROGRAMABLE
Con un solo RM-6E usted será capaz de controlar hasta 6 funciones independientes, incluyendo el control de ganancia/GAIN, el modo silencio del canal y la matriz de mezcla. Hasta ocho RM-6E se pueden utilizar en cualquier momento.
CABLEADO
El RM-6E tiene un puerto "IN" que se puede conectar al conector "Periférico RJ-45" el cual se encuentra en la DMP8800. Esto se hace mediante un cable del modelo típico CAT5 / 6.
Un segundo RM-6E puede ser conectado en cadena desde el primer RM-6E utilizando el conector "Periférico RJ-45". Conecte el cable en el puerto "LINK" en el primero RM-6E, y conectar la otra parte del cable en el puerto "IN" del segundo RM-6E. Este proceso se puede entonces repetir una tercera, cuarta vez, y así sucesivamente. Puede utilizar un máximo de 8 RM-6E con su DMP.
CONFIGURACIÓN
La parte trasera de la RM-6E cuenta con 3 interruptores DIP que pueden ser utilizados para la identificación de la unidad. Estos corresponden con los 8 puertos disponibles en el software de DMP. Las patillas de identificación y sus puertos correspondientes son los siguientes:
Para asignar una función a cualquiera de los botones del RM-6E, tendrá que entrar en el software de su DMP. Cuando en el software, vaya a la ventana "Configuración global/Global settings". Dentro de este menú hay un submenú "RM de control" que ofrece un control remoto programable del/los RM-6E.
La opción “Puerto/Port” en la parte superior de la página corresponde con las opciones de puerto citadas anteriormente. Cuando se selecciona el puerto correspondiente, las 6 filas en la mitad inferior de la página se pueden utilizar para determinar el funcionamiento de cada botón individual en la RM-6E. Las funciones disponibles son: “Control de Gain”, “Silenciamiento de Canal/ Channel In Mute”, “Canal de salida Mute/ Channel Out Mute” y “Matrix Mixer”. Las tres primeras funciones también tienen una opción de “Source/Fuente” que simplemente le permite seleccionar un canal disponible que podrá ser controlado ulteriormente. La función de “Matrix Mixer” tiene otras opciones, que le permite seleccionar la mezcla matriz aplicable y la fuente de entrada.
Por debajo de la opción "Puerto/Port" en el software de control, también hay una opción "Lock/Bloquear". Cuando un puerto está "bloqueado", las correspondientes funciones asignadas a este puerto serán desactivadas y no podrán ser utilizadas.
FUNCIONAMIENTO
Para seleccionar una función, presione los botones correspondientes a bordo del RM-6E. En el caso de "Control de Ganancia/Gain", los botones de flecha arriba / abajo se utilizan para ajustar la Ganancia según sea necesario. Cuando se selecciona una función "Silencio/Mute", simplemente pulsando el botón silenciará el canal / fuente seleccionada. Por último, cuando se selecciona la función Matrix, pulsando el botón correspondiente dirigirá la señal seleccionada para la mezcla seleccionada. Pulsando el mismo botón de nuevo cancelara el envió de esta señal.
Con 8 unidades RM-6E será capaz de establecer un máximo de 48 controles de ganancia/Gain individuales, silenciamiento de canal y / o pre establecimientos/presets de enrutamiento de matriz lo cual podrá usar en cualquier momento.
ESPECIFICACIONES
| Resultados Globales de Sonic Analogo In, Digital Out | Digital In, Analogo Out | |
| Respuesta de Frecuencia, 20Hz a 20kHz +/- 0,1 dB +/- 0.25dB | ||
| Rango Dinamico, 20Hz a 20kHz, no Ponderado > 115 dB > 114dB | ||
| Latencia a 48 kHz <1 ms <1 ms | ||
| Entradas de Audio Mic / Línea Analogo AES / EBU Digital | ||
| Tipo de Entrada | Euroblock Activo y equilibrado + RCA | Transformador femenina equilibrada XLR |
| Impedancia de Entrada E: 3.37K, RCA: 8.2K 118 ohmios | ||
| Nivel máximo de Entrada +20 dBu | 7,0 Vpp | |
| Salidas de Audio | Salida Analógica | AES / EBU Digital |
| Tipo de Salida | Euroblock Servo-equilibrado | Transformador masculina equilibrada XLR |
| Impedancia de Salida | 20 ohmios | 110 ohmios |
| Nivel de Salida Máxima | +20 dBu | 5,0 Vpp |
| Word Clock | ||
| Entrada / Tipo de Salida | 75 ohm BNC | |
| Rango de Bloqueo | 48 kHz +/- 4% | |
| Impedancia de Entrada | Seleccionable entre 75 ohmios o alta impedancia | |
| Rango de Voltaje de Entrada | 1.0Vpp - 7.0Vpp | |
| Impedancia de Salida | 75 ohm BNC | |
| Nivel de Salida | 5,0 Vpp nominal, sin terminar | |
| Reloj Maestro/Master Clock | ||
| Fuentes | Red de audio, Word Clock, AES3, reloj interno en cristal líquido | |
| Modos | Cambio automático priorizado o manual | |
| Audio Digital Hardware | ||
| Frecuencia de Muestreo | 44,1 kHz, 48 kHz , Red AES | |
| Procesamiento DSP | 40-bit de punto flotante con procesadores Array | |
| Selección de la Fuente de Entrada de Audio | Canales adyacentes seleccionables en pares, desde analógico, digital, o entradas de red | |
| Red de Enrutamiento de audio | Seleccionable entre entrada/salida (imput/output) o mezclador de matriz interno | |
| Control Digital | ||
| Control de Ethernet | Ethernet estándar RJ45 10/100 con la configuración automática | |
| 7 pin remoto preestablecido | Periférico para el control remoto RM6E | |
| Relay | 1 juego, 5VDC | |
| Control Analógico | ||
| Atenuadores Remotos | Euroblock de 10 pines para (8) atenuadores remotos pasivos asignable de 5VDC | |
| Requerimientos de Energía | 100V a 240V VAC, 50-60 Hz, 70W máximo | |
| Tamaño de la Unidad (L x W x H) | 482 x 295 x 95 mm / 18,97" x 37.4" x 11.61" | |
| Peso de la Unidad | 5.1 Kgs / 11.2 lbs | |
PARAMETROS
| Función Parameter Traducción de Parámetros | en Español | Rango | |
| Compressor / Limiter (Compresor / limitador) | Compressor Threshold Umbral de Compreso -50 dB a 0 dB | ||
| Ratio Muestreo 1: 1 a 20: 1 | |||
| Limiter Threshold Umbral del limitador -50 dB a 0 dB | |||
| Output Gain Ganancia de salida 0 dB a 18 dB | |||
| Attack / Release Ataque / Liberación 1 ms a 8 segundos | |||
| Gate | Threshold Umbral -50 dB a 0 dB | ||
| Range Rango | -90 dB a 0 dB | ||
| Attack / Hold / Release | Ataque / Reten / Liberación | 1 ms a 8 segundos | |
| Expander (Expansor) | Threshold Umbral -50 dB a 0 dB | ||
| Ratio Muestreo 1: 1 a 20: 1 | |||
| Attack / Release Ataque / Liberación 1 ms a 8 segundos | |||
| Delay (Función Retraso de señales) | Delay Time (mS) | Tiempo de retardo (ms) | 0,0 a 680,0 ms |
| Delay Time (meters) | Tiempo de retardo (metros) | 0-245,5 | |
| Delay Time (feet) | Tiempo de retardo (pies) | 0-805,4 | |
| Temperature (C) | Temperatura (C) | 0^ a 50^ | |
| Temperature (F) | Temperatura (F) | 32^ a 122^ | |
| 4-band Equalizer (Ecualizador de 4 bandas) | Type | Tipo | BPF, Notch, Peak, HPF, LPF, High Shelf, Low Shelf |
| Gain | Ganancia | -18 DB a +18 dB | |
| Frequency | Frecuencia | 20 Hz a 20 kHz | |
| Q | Q | 0,1 a 10 | |
| 31-band Graphic EQ (Ecualizador graphico de 4 bandas) | Frequencies | Frecuencias | 20 Hz a 20 kHz |
| Range Rango | -12dB a +12dB | ||
| Q | Q | 1,6 a 10 | |
| Filters (Filtro) | Type | Tipo | HPF (6 dB, 12 dB, 18dB, 24dB), LPF (6 dB, 12 dB, 18dB, 24dB), High Shelf, Low Shelf, Peak, APF, BPF, Notch |
| Gain | Ganancia | -20 dB a 0 dB | |
| Frequency | Frecuencia | 20 Hz a 20 kHz | |
| Q | Q | 0,1 a 10 | |
| Feedback Silencer (Silenciador de Retorno de ruido) | Threshold Umbral -50 dB a 0 dB | ||
| Release Time | Tiempo de liberación | 10 seg / dB a 300 seg / dB | |
| Gain | Ganancia | -20 dB a 0 dB | |
| Frequency | Frecuencia | 20 Hz a 20 kHz | |
| Q | Q | 4,5 a 10 | |
| VCA | Gain | Ganancia | - a 6 dB |
| Automatic Level Control (Control de nivel automático) | In Target | En Rango activo | 0 dB a -50 dB |
| Below Target Por debajo del objetivo -30 DB a 0 dB | |||
| Ratio | Ratio | 1: 5 ~ 20: 1 | |
| Increase Gain | Aumentar Gain | 40ms / dB a 1000ms / dB | |
| Decrease Gain | Disminuir Gain | 1000 ms / dB a 40 ms / dB | |
| Hold Time | Reten el Tiempo | 0s a 10s | |
| Ducker (Función de atenuación de señal) | Source | Fuente | Analógica 1 a 8, Red 1 a 8, AES / EBU |
| Threshold Umbral | -50 dB a 0 dB | ||
| Depth | Profundidad | -80 DB a 0 dB | |
| Attack / Release | Ataque / Liberación | 0.2s a 20s | |
| Crossover | HPF / LPF Type HPF / LPF Tipo Butterworth 12 dB, 18 dB, 24 dB | ||
| HPF / LPF Frequency | HPF / LPF Frecuencia | 20 Hz a 20 kHz | |
| Signal Generator (Generador de señales) | Sine Wave Frequencies | Las frecuencias de onda sinusoidal | 20Hz a 20KHz |
| Sweep Wave Start/End Frequencies | Barrera de onda de inicio / Termino de Frecuencias | 20Hz / 20KHz | |
| Sweep Wave Hold Time | Transición de onda Tiempo de retención | 50ms a 2000ms | |
| Signal Level Range | Señal en Rango de nivel | -.60dB a-10dB | |
NOTES
NOTES
- User's Manual Manual del Usuario
- INSTRUCCIONES DE SEGURIDAD
- INTRODUCCIÓN
- CARACTERÍSTICAS
- PRIMEROS PASOS
- GLOSARIO
- CONTROLES Y ADJUSTES
- PANEL FRONTAL
- Agujeros de montaje
- Interruptor de Encendido
- LED de espera
- LED de Desactivación
- Clock Source
- Frecuencia de muestreo/Sample Rate
- Medidores de Nivel
- Botón Meter y LED de Entrada
- LED de Poder Fantasma
- LED de Activación Inalámbrica
- LEDs de Activación
- Controles de ganancia/Gain
- PANEL POSTERIOR
- Conexión Ethernet
- Euroblock entradas de línea
- Entradas de línea RCA
- salidas de línea
- Conector Periférico
- Entradas USB
- Conector VGA
- Word Clock
- Conectores AES / EBU
- Ranura Para Tarjeta SD
- Recuperación del pre-ajuste
- Level Control/ Control de nivel Remoto
- Ranura de expansión de I / O Digital
- Conector de alimentación de CA
- DMP MATRIX SOFTWARE
- Firmware
- Conexión
- Metering/Medición
- Generador de señales
- Carta de reproducción SD
- AES/EBU Matrix
- Panel de control
- Configuración De Red
- Hora Actual & Fecha Actual/Current Time & Current
- Configuración global
- PROCESADORES DE SENAL
- Compresor-Limiter
- Gate
- Expander
- Delay
- Parametric Equalizers
- Feedback Silenciador
- GEQ de 31 bandas
- VCA
- SOLUCION DE PROBLEMAS
- Mis metros/meters no están funcionando
- No tengo ninguna salida
- Tengo una señal, pero en realidad es distorsionada!
- Mis dispositivos no se están comunicando a través de Ethernet
- Mi DMP8800 no se comunicará con el ordenador
- CONTROLADOR REMOTO RM-2VR
- RM-4 CARGADOR DE 'PRESET' A DISTANCIA
- INSTALACIÓN Y FUNCIONAMIENTO
- CONTROL REMOTO RM-6E PROGRAMABLE
- CABLEADO
- CONFIGURACIÓN
- FUNCIONAMIENTO
- NOTES
Marca : PHONIC
Modelo : DMP8800D
Categoría : Sin categoría
