Tipo de producto	Cámara de vigilancia
Marca	Ikegami
Modelo	ICD-809
Sensor	1/3" CCD
Resolución horizontal	600 TVL
Iluminación mínima	0.1 Lux
Salida de video	1.0 Vp-p, 75 ohmios, compuesta
Alimentación	12 V CC
Consumo de energía	3.5 W
Dimensiones (An x Al x Pr)	150 mm x 70 mm x 60 mm
Peso	500 g
Tipo de montaje	Montaje fijo o en soporte
Montura de lente	CS-mount
Temperatura de funcionamiento	-10°C a 50°C
Temperatura de almacenamiento	-20°C a 60°C
Humedad	90% HR (sin condensación)
Instrucciones de limpieza	Use un paño suave y seco. Evite disolventes.
Precauciones de seguridad	No exponga a la lluvia ni a la humedad. Use solo la fuente de alimentación especificada.
Disponibilidad de repuestos	Contacte al soporte de Ikegami para piezas de repuesto.
Servicio de reparación	Solo centros de servicio autorizados.
Información general	Este manual está disponible en formato PDF en notice-facile.com.

Preguntas frecuentes - ICD-809 Ikegami

¿Cómo conecto la cámara ICD-809 a un monitor?

Use un cable BNC estándar para conectar la salida de video al monitor. Asegúrese de que la alimentación sea de 12 V CC.

¿Cuál es la iluminación mínima requerida?

La cámara funciona hasta 0.1 Lux, adecuada para condiciones de poca luz.

¿Puedo usar una lente diferente?

Sí, la cámara tiene una montura de lente CS-mount. Puede colocar lentes CS-mount compatibles.

¿Cómo limpio el lente de la cámara?

Limpie suavemente el lente con un paño suave de microfibra. No use limpiadores líquidos.

¿Cuál es el consumo de energía?

Aproximadamente 3.5 W a 12 V CC.

¿La cámara es resistente a la intemperie?

No, la ICD-809 está diseñada solo para uso interior. Evite la exposición a la lluvia o la humedad.

¿Cómo ajusto la compensación de contraluz?

Acceda al menú de visualización en pantalla (OSD) de la cámara mediante el cable de control. Busque la configuración 'BLC'.

¿Qué hago si no hay imagen?

Verifique la fuente de alimentación, el cable de video y el monitor. Asegúrese de que la cámara esté correctamente conectada y encendida.

¿Puedo usar esta cámara con un DVR?

Sí, produce video compuesto estándar, compatible con la mayoría de los DVR.

¿Dónde puedo encontrar el manual de usuario?

El manual está disponible para descargar en notice-facile.com en formato PDF.

MANUAL DE USUARIO ICD-809 Ikegami

Muchas gracias por haber elegido esta cámara de TV de alta calidad de Ikegami. Lea cuidadosamente este manual de instrucciones para mantener su cámara en las mejores condiciones de funcionamiento durante el mayor tiempo posible. Todas las cámaras de Ikegami han sido diseñadas y fabricadas con el máximo cuidado y destreza para proporcionar una larga duración y un rendimiento de alta calidad, siempre que sean utilizadas y mantenidas tal y como se explica en este manual. Esta cámara de TV de alto rendimiento está equipada con un sensor CCD altamente sensible de 1/3", el cual dispone de una amplísima gama de respuestas espectrales que alcanzan casi hasta el espectro de infrarrojo próximo, y tiene muchas funciones útiles para permitir un gran número de usos en muchas aplicaciones y condiciones diferentes.

Este producto de Ikegami se fabrica con componentes que respetan el medio ambiente, basándose en nuestra política corporativa y de responsabilidad social que contribuye a la Solución Medioambiental Global para la conservación de la energía y el medio ambiente. Ninguno de los componentes utilizados en este producto es peligroso, tóxico o contiene plomo, y todos ellos cumplen con los reglamentos de Productos Ecológicos de Japón, la directiva RoHS de la UE y otros reglamentos y leyes relacionados con el Medio Ambiente y Sustancias Químicas Peligrosas.

Índice

Pàgina

1. Precauciones de manejo S-1
2. Generalidades ...... S-2
3. Características S-2
4. Nombres de las partes y sus funciones ...... S-5
5. Funcionamiento S-9

5-1. Configuración del usuario S-9
5-2. Conmutadores SETUP y sus funciones ...... S-9
5-3. Entrada en el modo de configuración y sus puntos básicos . S-10
5-4. Procedimientos de configuración S-12

1. Garantía y servicio postventa S-24
2. Especificaciones S-25
3. External Appearance
4. Setup Menu Flow Chart

El signo de exclamación dentro de un triángulo equilátero tiene la finalidad de avisar al usuario de la presencia de instrucciones de funcionamiento y mantenimiento (reparaciones) importantes en los manuales que acompañan al aparato.

NOTA:

Este equipo ha sido probado y ha demostrado cumplir con los límites establecidos para los dispositivos digitales de Clase B, de conformidad con el Apartado 15 de las Normas de la FCC. Estos límites han sido diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede radiar energía radioeléctrica, y, si no se instala y utiliza según las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no existen garantías de que las interferencias no se produzcan en una instalación particular. Si este equipo causa interferencias perjudiciales en la recepción de emisiones de radio o televisión, lo que se puede determinar fácilmente apagando y encendiendo el equipo, al usuario se le recomienda eliminar la interferencia tomando una, o más, de las medidas siguientes.

AVISO:

CUALQUIER CAMBIO O MODIFICACIÓN NO APROBADA EXPRESAMENTE POR LA PARTE RESPONSABLE DEL BUEN FUNCIONAMIENTO DEL APARATO PODRÍA ANULAR LA AUTORIZACIÓN DEL USUARIO PARA UTILIZAR EL EQUIPO.

Instrucciones para eliminar equipos eléctricos y electrónicos de una casa privada

Eliminación de equipos eléctricos y electrónicos usados (Normas aplicables en la Unión Europea y en otros países europeos con diferentes sistemas de recogida)

Este símbolo en el producto, o en los documentos relacionados, indica que este producto no deberá ser tratado como un residuo doméstico normal. En cambio, deberá ser llevado a un punto o lugar donde los equipos eléctricos y electrónicos sean recogidos para ser reciclados.

Asegurándose de que este producto sea eliminado correctamente, usted ayudará a impedir las posibles consecuencias negativas sobre el medio ambiente y la salud humana que podrían ser causadas por el manejo inapropiado de este producto como residuo doméstico. El reciclado de los materiales ayudará a conservar los recursos naturales.

Para conocer una información más detallada acerca del reciclado de este producto, póngase en contacto con las autoridades de su localidad, con su servicio de recogida de residuos domésticos o con el comercio donde adquirió el producto.

1. Precauciones de manejo

• No instale la cámara en un lugar donde se salpique agua o donde haya mucha humedad.
• No utilice la cámara donde la temperatura ambiental sea inferior a -10°C o superior a +50°C. Las imágenes y las piezas componentes podrían ser afectadas o la cámara podría funcionar mal.
• No abra nunca la caja de la cámara porque en su interior hay componentes eléctricos y electrónicos de precisión y podría producirse un accidente.
• No meta ningún objeto metálico ni otras sustancias extrañas a través de las aberturas de ventilación porque podría producirse un incendio o usted podría recibir una descarga eléctrica.
• Asegúrese de desconectar la alimentación antes de instalar o conectar la cámara.
• No instale la cámara en lugares expuestos al calor, vibraciones o golpes.
• T enga cuidado para no dejar caer ni golpear con fuerza la cámara mientras la transporta.
• No toque el sensor de imagen.
• No oriente directamente la cámara hacia el sol.
• Algunos tipos de objetivos pueden sufrir oscilaciones bajo condiciones de iluminación adversas. En tales casos, vuelva a ajustar el objetivo según las instrucciones del manual.
  * Debido a las características del dispositivo de imagen digital, las imágenes pueden aparecer alteradas cuando las temperaturas son altas. Esto no significa que la cámara esté estropeada.

2. Generalidades

Esta cámara en color dispone de un sensor CCD de 1/3 de pulgada con transferencia entre líneas, 380.000 píxeles, sensibilidad muy alta y tecnología de microobjetivo en chip. La cámara tiene también una sensibilidad muy alta y una respuesta espectral amplia con alta resolución, y está equipada con la función para día/noche verdadera, compensación inteligente de luz de fondo mediante la cual usted puede lograr una compensación de luz de fondo apropiada, control de iris automático, sistema de bloqueo de línea de CA ajustable en fase o sistema de bloqueo de sincronización interna controlada por cristal, varios modos convenientes para equilibrar automáticamente el balance del blanco, y selección de salida de monitoreo óptima para obtener la calidad de visualización más apropiada para los monitores de CRT o LCD. La configuración y el control de la cámara también se pueden hacer localmente en el panel trasero de la cámara o a distancia mediante el control de software remoto I-LAN(*) a través de un enlace RS-485, y estos datos de configuración se guardan en la memoria no volátil incorporada. La cámara resulta muy apropiada para trabajos de vigilancia general, empleándola individualmente o en sistemas integrados de gran escala para gestionar la información visual.

* I-LAN: Software de control de sistemas de vigilancia de seguridad de Ikegami para RS-485.

Consulte la sección 5-4-10 para conocer más acerca del control remoto y RS-485

3. Características

(1) Alto rendimiento, alta sensibilidad y baja borrosidad vertical
El CCD de transferencia entre líneas más reciente, con tecnología de microobjetivo en chip, proporciona una respuesta espectral más amplia desde el infrarrojo próximo visible a invisible, para reproducir de forma efectiva imágenes de alta calidad tomadas en lugares poco iluminados. Y el DSP (procesador de señal digital) mejorado permite obtener una buena relación señal a ruido de 52 dB con un buen rendimiento de la protección contra la sobrecarga de píxeles verticales de -115 dB conocida como borrosidad vertical que se produce con fuentes de luz muy intensa.

(2) Función de cambio para día/noche

De día o cuando los objetos reflejan mucha luz se pueden capturar imágenes en color de alta calidad. Cuando disminuye la luz o los objetos sólo reflejan una luz mínima, el sistema del filtro IR móvil incorporado se activa para proporcionar imágenes en blanco y negro debido a una sensibilidad más alta. Esta fiable

función de cambio para día/noche verdadera proporciona una imagen en blanco y negro de alta resolución de 570 líneas de TV incluso bajo condiciones de muy poca luz, con iluminación de escenas mínima de 0,015 luxes.

El umbral de cambio se puede establecer manualmente o preestablecerse para la operación automática desde el control del panel trasero de la cámara o a distancia mediante el software remoto I-LAN a través de un enlace RS-485. Este sistema de cambio para día/noche permite obtener imágenes sin retraso e imágenes que no son falsas durante todo el día y la noche.

La cámara también se puede enlazar con sensores externos y realizar una operación de sistema de alarma efectivo.

(3) Función de configuración de cámara remota o local y memoria de parámetros La cámara de la serie ICD-809 está equipada con una función de memoria y configuración de cámara controlada por microchip. La configuración de la cámara se puede hacer de forma fácil localmente, empleando los conmutadores de control del panel trasero de la cámara y la OSD (visualización en pantalla), o a distancia mediante el I-LAN, software de control de cámara de Ikegami, a través de un enlace RS-485. Además, una unidad opcional de control y configuración a distancia, como la RCU-801, puede ser utilizada con este propósito a través de una conexión con cable de vídeo coaxial.

(4) Compensación inteligente de la luz de fondo

La bien diseñada BLC (compensación de luz de fondo) puede asignar una zona de compensación de luz de fondo para obtener una reproducción de imágenes claras y equilibradas, empleando para ello los conmutadores del panel de control trasero o a distancia mediante el enlace RS-485.

(5) Función de enmascaramiento privado

La ICD-809 está equipada con la función de enmascaramiento privado, la cual tapa zonas sensibles de la pantalla que necesitan permanecer ocultas a la vista. Con esta función de enmascaramiento, y empleando los conmutadores de control del panel trasero o a distancia con el enlace RS-485, usted puede asignar de forma precisa un máximo de 8 zonas con un tamaño mínimo de 8 píxeles cuadrados. La unidad de configuración y control a distancia RCU-801 puede realizar la misma función.

(6) Balance automático del blanco

Gracias al control del balance del blanco de seguimiento automático (ATW), el balance del blanco se ajusta automáticamente sin importar lo grande que sean las fluctuaciones en la temperatura del color del motivo. La ICD-809 proporciona varias funciones útiles para realizar el balance del blanco que satisface los requerimientos más exigentes de los usuarios, lo que supone un balance automático de los colores a tiempo completo, un balance de gama de espectros ampliada (ATW-1 y ATW-2), un balance del blanco normal con un solo toque y un balance manual para los controles de ganancia R y B individuales.

(7) Imagen de alta calidad y alta resolución

La cámara ha sido diseñada para que haga poco ruido y que la imagen no tenga borrosidad. El DSP (procesador de señal digital) mejora eficazmente los detalles, con lo que se logra una imagen nítida con una relación de señal a ruido alta. El alto rendimiento proporciona una resolución horizontal de 540 líneas de TV para colores, y de 570 líneas de TV para blanco y negro.

(8) Alta sensibilidad

Se encuentran disponibles varios modos de control automático de ganancia (AGC) para ajustar con exactitud la configuración de la cámara dependiendo de las condiciones de iluminación del motivo.

(9) AES (Obturador electrónico automático)

Para asegurar una reproducción de imagen óptima constante se emplea un control suave para compensar las variaciones de sensibilidad con un obturador automático controlado electrónicamente, lo que supone un margen de control de 1.600 a 1.

Esta función AES proporciona una capacidad de reproducción aceptable, equivalente a un margen de control del iris de F1,4 a F50, incluso con objetivos de iris fijo.

(10) Control automático del iris de dos formas

Esta función se encuentra disponible para poder cambiar entre el objetivo con iris tipo vídeo y el objetivo con iris tipo DC. Es decir, se puede utilizar la mayoría de los objetivos con iris automático para CCTV.

(11) Ajuste de la distancia focal de brida

Se puede hacer un ajuste fácil girando un mecanismo de disco giratorio y un tornillo de bloqueo al que se puede acceder convenientemente desde el lado izquierdo. Esto puede ser útil cuando se hacen cambios entre objetivos de una sola distancia focal, objetivos de distancia focal variable, objetivos de distancia focal larga u objetivos zoom.

(12) Función de salida óptima del monitor

Con esta función única se puede obtener la calidad de imagen óptima para los monitores CRT o LCD. Algunas veces, los monitores de pantalla plana tipo LCD (pantalla de cristal líquido) con función de proceso digital muestran unas características de reproducción diferentes, y usted podrá elegir esta selección de salida para reproducir las mejores imágenes en la pantalla del monitor.

(13)Función Focus EZ (enfoque fácil)

La apertura del objetivo de iris automático se mantendrá abierta. Incluso a plena luz del día, el enfoque se puede ajustar fácilmente sin importar para nada cuál es la profundidad de campo.

4. Nombres de las partes y sus funciones

(VISTA DEL LADO IZQUIERDO)
(VISTA SUPERIOR)
(VISTA DEL LADO DERECHO)

(VISTA DEL LADO TRASERO)

(CA 100 V)

(CA 24 V/CC 12 V)

① Montura del objetivo (Montura CS)

Ésta se utiliza para montar el objetivo en la cámara. Se pueden utilizar muchos tipos de monturas CS.

② Ajustador de distancia focal de brida del objetivo

Se utiliza para ajustar la distancia focal de brida del objetivo (distancia entre la cara de montaje del objetivo y el plano focal). Si la cámara no enfoca con el anillo de enfoque del objetivo, el ajustador podrá utilizarse para volver a ajustar el enfoque cuando se cambie el objetivo.

③ Tornillo de bloqueo de distancia focal de brida

Se utiliza para fijar la distancia focal de brida del objetivo después de haberla ajustado.

④ Agujeros para tornillos de montaje de la cámara

Estos tornillos se utilizan para instalar y fijar la cámara en la montura o ménsula de la misma. También se pueden utilizar con trípodes de uso normal con roscado de un cuarto de pulgada. Esta montura, con dos agujeros de montaje, se puede posicionar en la parte superior o inferior de la cámara, según sea necesario.

Nota:

Para utilizar estos agujeros y colocar la cámara en un trípode u otra montura, asegúrese de utilizar los pernos de montaje del tamaño adecuado (1/4"-20UNC). Éstos no deberán tener más de 5,5 mm de longitud para evitar así que la instalación sea inestable.

⑤ Conmutador selector del iris del objetivo

El conmutador tiene dos posiciones: una para objetivo de iris automático controlado por vídeo y otra para objetivo de iris automático DC.

⑥ Conector de objetivo de iris automático

Se utiliza específicamente para conectar el objetivo de iris automático.

- Para el objetivo de iris automático del tipo controlado por vídeo

Ponga el conmutador selector del objetivo en la posición VIDEO.

- Conductores del cable del conector -

1. Rojo (alimentación)
2. No se utiliza
3. Blanco (vídeo)
4. Negro (blindado)

* Aísle correctamente la punta del cable verde para impedir un cortocircuito.

- Para el objetivo de iris automático del tipo controlado por DC

Ponga el conmutador selector del objetivo en la posición DC.

- Conductores del cable del conector -

1. Bobina de amortiguamiento (-)
2. Bobina de amortiguamiento (+)
3. Bobina de excitación (+)
4. Bobina de excitación (-)

* Conecte los cables como se muestra más arriba.

Consulte también las instrucciones del objetivo que va a utilizar.

Asignación de contactos del conector

⑦ - ⑪ Conmutadores de funciones de configuración de la cámara

Consulte el capítulo Funcionamiento.

⑧ Conmutador de función Focus EZ (enfoque fácil)

Cuando se conecta un objetivo de iris automático, este conmutador sirve para ayudar a ajustar el enfoque. Mantenga pulsado el botón U durante más de 2 segundos y la apertura del objetivo se mantendrá abierta durante 1 minuto aproximadamente. (Púlselo de nuevo y el tiempo de apertura se prolongará durante otros 30 segundos.)

Para finalizar la función Focus EZ, pulse simplemente el botón D. Esta función ayuda a ajustar el enfoque fácilmente incluso a plena luz del día, sin importar cuánta es la profundidad de campo. Después de utilizar este botón, la unidad cambia automáticamente al modo de enfoque original.

⑫ Conector de entrada externa (GENLOCK IN)

Para la señal de entrada del sincronizador de señales de vídeo.

⑬ Conector de salida de vídeo (VIDEO OUT)

Para la salida de señales de vídeo de la cámara. Conecte esta salida al monitor o conmutador, etc. Esto terminará con una impedancia de 75 ohmios en el último equipo del bucle cuando se haga una conexión en bucle tipo cascada/puente.

⑭ Indicador de la alimentación (POWER)

El indicador LED permanece encendido en color verde mientras está conectada la alimentación de la cámara. Esta cámara no tiene su propio interruptor de conexión/desconexión de la alimentación. Cuando se hagan trabajos de reparación o mantenimiento deberá tenerse mucho cuidado.

El indicador de mantenimiento está incorporado, y parpadeará en color ámbar y verde después de unas 40.000 horas de funcionamiento. Si este indicador LED de mantenimiento parpadea, se recomienda encarecidamente realizar un servicio de mantenimiento apropiado.

⑮ Conmutador de terminal para GEN-LOCK

Este conmutador sirve para terminar la señal GEN-LOCK con una impedancia de 75 ohmios cuando la conexión de bucle se hace para la alimentación de señales del sincronizador de señales de vídeo. Para terminar, ponga este conmutador en ON.

⑯ Conmutador de terminal para RS-485

En el enlace de comunicación RS-485, ponga este conmutador en ON para el control uno a uno, o póngalo en OFF para la cadena de margarita (conexión en bucle).

(Para usar en la conexión en cadena de margarita, ponga en ON el conmutador del terminal del último dispositivo en el enlace.)

⑰ Bloque de terminales de entrada/salida de RS-485 en oposición al cambio de día/noche

Este bloque se utiliza para la conexión de RS-485 o para el control remoto del cambio día/noche.

⑱ Terminal de entrada de alimentación DC12V/AC24V

Mantenga un suministro de alimentación de entrada de 10,5 - 28,0 V CC o 24 V ±10% CA.

* Esta instalación deberá realizarla un electricista cualificado y deberá cumplir con todas las normas locales.

⑲ Cable de alimentación de 100 V CA (En NTSC, versión japonesa solamente)

Para alimentación de 100 V CA.

La CA aplicable deberá estar dentro de un margen de ±10%.

Nota: Esta cámara no tiene interruptor de la alimentación.

Enchufe simplemente el cable de alimentación y la cámara se encenderá. Para apagar la cámara, desenchufe simplemente el cable de alimentación. La toma de corriente deberá estar cerca de la cámara, en una posición a la que se pueda acceder fácilmente.

5. Funcionamiento

5-1. Configuración del usuario

La cámara de la serie ICD-809 dispone de función de configuración y memoria para poner la identificación de la cámara, selección del sistema de sincronización, varias configuraciones para que la calidad de la imagen de reproducción sea óptima, configuración del área del punto de compensación de luz de fondo, configuración de enmascaramiento privado y configuración de umbral de campo para día/noche. El menú SETUP MENU se visualiza en un organigrama del sistema, y la configuración se puede ejecutar fácilmente usando el sistema de menús que aparecen en la pantalla.

La alteración de estas funciones puede resultar necesaria para algunas instalaciones, y nosotros recomendamos que usted se familiarice con ellas para poder obtener los mejores resultados de esta cámara de TV de alto rendimiento.

5-2. Conmutadores SETUP y sus funciones

Los conmutadores y las marcas de la ilustración de la izquierda se encuentran en el panel trasero de la cámara.

Conmutador de subida (U) Se utilizan para seleccionar los parámetros Conmutador de bajada (D) SETUP (subida y bajada).

Conmutador derecho (R) Se utilizan para cambiar la configuración. Conmutador izquierdo (L)

Conmutador de entrada (E) Se utiliza para entrar en el modo de configuración o salir de él, y para guardar los datos de la configuración.

* Para entrar en el modo de configuración, mantenga pulsado el botón E durante más de 2 segundos.

5-3. Entrada en el modo de configuración y sus puntos básicos 5-3-1. SETUP MENU (Menú principal)

SETUP MENU
CAMERA ID	OFF
DAY/NIGHT	AUTO
SHUTTER	OFF
LIGHT CONT.	LENS
GAIN	AGC
WHITE BAL.	ATW1
SYNC	INT
MENU LOCK	OFF
EXIT CANCEL	RESET

Mantenga pulsado el botón E durante más de 2 segundos y el menú de la izquierda aparecerá en la pantalla. Ahora se selecciona un elemento resaltado.

(1) CAMERA ID En la pantalla se pueden visualizar hasta 24 caracteres alfanuméricos.
(2) DAY/NIGHT Se puede seleccionar el modo de día (color) o el modo de noche (blanco y negro).

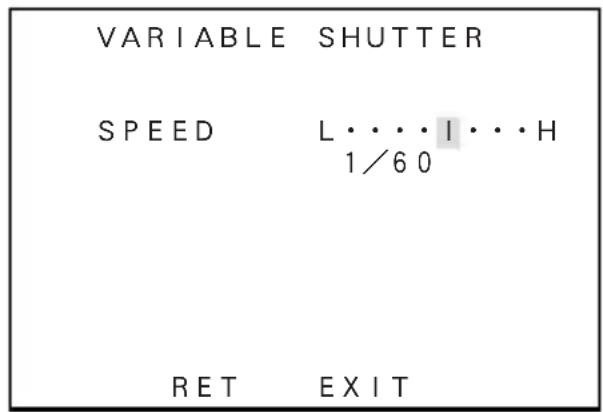

(3) SHUTTER Se utiliza para seleccionar una velocidad alta del obturador.
(4) LIGHT CONTROL Se pueden seleccionar los modos de compensación de luz de fondo y fotometría de punto. Y se puede ajustar el objetivo de iris tipo DC.
(5) GAIN Se pueden seleccionar los modos de control de ganancia.

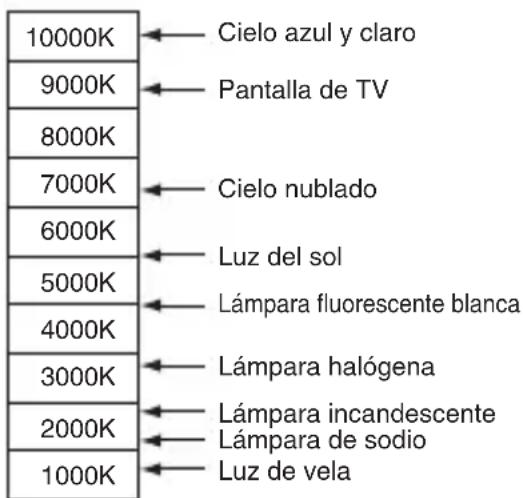

(6) WHITE BALANCE Se puede seleccionar el modo del balance del blanco. Y se puede hacer el ajuste manual del balance del blanco.

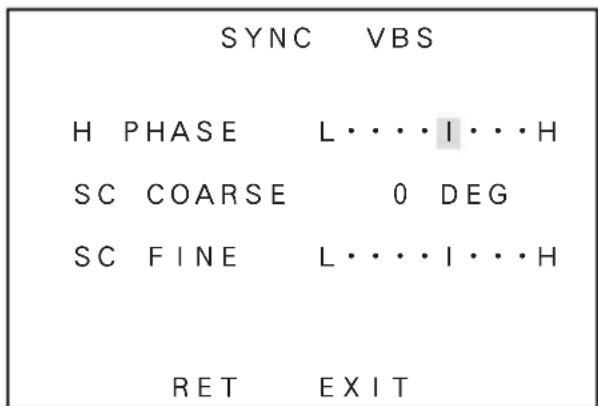

(7) SYNC Se pueden seleccionar los sistemas de sincronización, el modo de bloqueo de línea de CA, el modo de bloqueo interno o el sincronizador de señales de vídeo.
(8) MENU LOCK La configuración guardada se puede bloquear.
(9) SETUP La acción de EXIT, CANCEL o RESET se selecciona y se ejecuta.
① EXIT: Se utiliza para guardar la configuración y salir del menú.
② CANCEL: Se utiliza para cambiar la configuración por otra que fue guardada previamente.
③ RESET: Se utiliza para recuperar los ajustes de fábrica.

* La configuración nueva se puede guardar si se seleccionó EXIT para salir del menú.

5-3-2. SPECIAL MENU (Menú especial)

SPECIAL MENU V3.00
PAGE	1/2
CHROMA	L·····I···H
DETAIL	L·····I···H
PEDESTAL	L·····I···H
VIDEO LEVEL	L·····I···H
GAMMA	0.45
MATRIX	A MODE
MONITOR	CRT
RET	EXIT

Haga resaltar EXIT en la pantalla SETUP MENU. Mantenga pulsados juntos los botones L y R y aparecerá la pantalla de la izquierda.

(1) PAGE Con los botones "L" y "R" se puede seleccionar PAGE (1/2, 2/2).
(2) CHROMA Se utiliza para ajustar el nivel de croma.
(3) DETAIL Se utiliza para ajustar los detalles.
(4) PEDESTAL Control de nivel del pedestal
(5) VIDEO LEVEL Se utiliza para ajustar el nivel de vídeo.
(6) GAMMA Se utiliza para seleccionar la corrección de gama.
(7) MATRIX Selección del modo MATRIX
(8) MONITOR Selección del tipo de monitor, CRT o LCD
(9) P.MASK Control de enmascaramiento privado
(10) MIRROR Se utiliza para seleccionar las imágenes de espejo-invertidas.
(11) RS-485 ID Se utiliza para poner un número de identificación (1 a 207) para el enlace RS-485
(12) LANGUAGE Se utiliza para seleccionar el idioma de la pantalla del menú (inglés o francés)
(13) RET/EXIT RET para volver a la pantalla del menú principal. EXIT para guardar parámetros o para salir del procedimiento.

5-4. Procedimientos de configuración

5-4-1. CAMERA ID (Identificación de cámara)

(1) Selección de ON/OFF para CAMERA ID

Haga resaltar CAMERA ID.

Utilizando el botón E, L o R, acceda a la opción ON/OFF. Elija la opción ON u OFF con el botón L o R.

SETUP MENU
CAMERA ID	OFF
DAY/NIGHT	AUTO
SHUTTER	OFF
LIGHT CONT.	LENS
GAIN	AGC
WHITE BAL.	ATW1
SYNC	INT
MENU LOCK	OFF
EXIT CANCEL	RESET

(2) Selección de caracteres de identificación

Mantenga resaltado CAMERA ID y pulse el botón E. La pantalla aparece como se muestra en la figura de la derecha.

① Selección de identificación para línea y punto de inicio Para posicionar el cursor, elija las marcas de flechas ← o → , y luego pulse el botón R o L.

② Elija los caracteres o números deseados. Utilice los botones U, D, L o R para hacer la selección.
③ Utilice el botón E para visualizar los caracteres o los números seleccionados para la identificación.
④ Para dejar un espacio, seleccione SPACE y pulse el botón E. El cursor se mueve.
⑤ Para eliminar todos los caracteres y números de la identificación, seleccione CLEAR y pulse el botón E.

(3) Posicionamiento de la visualización de la identificación

La visualización de la identificación aparece cuando se pulsa el botón E después de elegir POS. Mueva la visualización de la identificación al lugar deseado y pulse el botón E. La posición de la identificación se establece y la pantalla pasa a ser la normal.

(4) Después de hacer esto, puede volver al menú principal (RET) o guardar los datos y finalizar este procedimiento (EXIT).

5-4-2. DAY/NIGHT (Día/noche)

(1) Seleccione AUTO, COLOR o B/W (blanco y negro) con los botones L y R.

① AUTO

Se hace el cambio automático: imágenes en color de alta calidad durante el día e imágenes en blanco y negro de alta sensibilidad durante la noche. Pulse el botón E y se mostrará la pantalla de la derecha.

• B/W BURST

Se puede seleccionar ON u OFF para la señal de ráfaga de las imágenes en blanco y negro (B/W).

- SW LEVEL

Se puede preajustar el nivel del brillo para el cambio al modo de día o al modo de noche. Con el botón L o R, los niveles se pueden seleccionar en el orden de BRIGHT, MID y DARK.

Cuando se selecciona MANUAL aparece la pantalla siguiente.

DAY/NIGHT

B/W BURST ON

SW LEVEL MID

RET EXIT

DAY/NIGHT

B/W BURST ON

SW LEVEL MANUAL

COL→B/W L···I···H

B/W→COL L···I···H

RET EXIT

El umbral se puede establecer para cambiar de imagen en color a imagen en blanco y negro o viceversa.

② COLOR

El modo del color también se puede seleccionar.

③ B/W

Se puede seleccionar el modo de blanco y negro (B/W). Pulse el botón E en este modo y el menú se abrirá, y la selección para “B/W BURST” se podrá hacer como en el paso ① de más arriba.

④ REMOTE

El modo de color o de blanco y negro (B/W) se puede seleccionar a distancia abriendo o cortocircuitando el terminal de control remoto situado en la parte posterior de la cámara. En este estado, pulse el botón E y aparecerá la pantalla de menú secundario.

La polaridad del terminal se puede ajustar ahora.

- MAKE

Cortocircuitando el terminal de control remoto se puede ajustar el modo de blanco y negro (B/W).

(Cuando se abre el terminal se puede ajustar el modo de color.)

- BREAK

Abriendo el terminal de control remoto se puede ajustar el modo de blanco y negro (B/W). (Cuando se cortocircuita el terminal se puede ajustar el modo de color.)

5-4-3. SHUTTER (Obturador)

(1) Este modo resulta eficaz cuando el control de luz está en el modo LENS.
(2) Con el botón L o R se puede elegir entre las opciones OFF, FL, 1/125, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10,000 o Variable para el obturador de alta velocidad.

(3) VARIABLE

La velocidad del obturador se puede cambiar de forma variable con el botón L o R y se puede visualizar en la pantalla del monitor. (Cuando se elija la opción correspondiente para ello.)

5-4-4. LIGHT CONTROL (Control de luz)

(1) Con los botones L o R, seleccione LIGHT CONTROL en el menú principal para AES o LENS. El nivel del iris sólo se puede visualizar cuando un conmutador de cambio de objetivo está en el modo DC.

(2) BACKLIGHT CMP.

En este modo, el modo de compensación de luz de fondo se puede controlar con el botón L o R (para ON, SPOT u OFF).

LIGHT CONTROL

BACKLIGHT CMP. OFF

BLC LEVEL L·····I···H

WIDE BLC OFF

IRIS LEVEL L·····I···H

RET EXIT SPOT SET

① OFF

La compensación de luz de fondo no está activada. Éste es un ajuste de fábrica.

② SPOT

En este modo, la medición de punto se puede efectuar estableciendo el punto deseado.

③ ON

Este modo es para hacer la compensación de luz de fondo habitual.

(3) BLC LEVEL

Mueva el marcador con el botón L o R. El ajuste de fábrica está en el punto medio.

El buen resultado se puede ver moviendo el marcador hacia el lado derecho, cuando la diferencia de la intensidad de la luz es más grande. Se recomienda controlar esto observando la pantalla del monitor.

(4) WIDE BLC

Si la imagen se pone blanca y resulta difícil verla, pruebe con este modo para mejorarla. Este WIDE BLC amplia el margen de compensación para obtener un nivel de brillo moderado y hacer que la imagen resulte confortable para los ojos.

(5) IRIS LEVEL

Esto se visualiza cuando se utiliza un objetivo de iris DC. El iris del objetivo se abre deslizando el marcador hacia la derecha. (Abrir en este caso significa hacer más brillante.)

Se recomienda hacer este ajuste observando la pantalla del monitor.

Para volver al menú principal.

② EXIT

Para guardar los parámetros de configuración y abandonar.

③ SPOT SET

Para visualizar la pantalla de ajuste de la zona del punto mostrada a la derecha.

1) ↑ : Para controlar el área superior, utilice esta flecha y pulse el botón E. Utilizando el botón U o el botón D, elija la zona y vuelva al modo de control de luz mediante el botón E.

2) ↓ : Para mover el modo de ajuste del área inferior eligiendo esta flecha y pulsando el botón E. Con el botón U o el botón D, elija la zona y vuelva al modo de control de luz mediante el botón E.
3) ← : Para seleccionar esto para el modo de ajuste de la zona del lado izquierdo. Utilizando el botón L o el botón R, elija la zona y vuelva al modo de control de luz mediante el botón E.
4) → : Esta flecha es para controlar la zona del lado derecho. Con el botón L o el botón R, elija la zona y vuelva al modo de control de luz mediante el botón E.

5-4-5. GAIN (Ganancia)

(1) Los modos de control de ganancia se pueden seleccionar con el botón L o R.

① LOW

Este modo de ganancia fija mantiene baja la sensibilidad para obtener puntos más brillantes.

Este modo se puede utilizar para reproducir imágenes relativamente confortables con menos ruido de vídeo. Normalmente se utiliza con condiciones de mucha luz.

② MID

Este modo de ganancia fija mantiene la sensibilidad media, entre HIGH y LOW.

③ HIGH

Este modo de ganancia fija mantiene la sensibilidad alta para las escenas oscuras.

④ AGC

Este modo se establece inicialmente para optimizar automáticamente la sensibilidad y los niveles de ruido.

⑤ HYP-AGC

Este modo ofrece una sensibilidad más alta que el modo AGC normal para escenas muy oscuras.

Pero algunas veces, las imágenes pueden parecer difusas y puede que tengan ruidos de vídeo debido a la sensibilidad más alta forzada para reproducir escenas oscuras.

* En el modo de día/noche con el funcionamiento automático sólo se encuentran disponibles AGC e Hyper AGC para seleccionar la ganancia.

● Números de luxes y brillo equivalente

100000 luxes	• Luz del sol en un cielo claro sin nubes (10000 luxes)
10000 luxes	• Luz del sol 1 hora después de amanecer y con tiempo nublado (2000 luxes)• Escritorio de oficina con iluminación fluorescente (1000 luxes)
1000 luxes	• Luz del sol 1 hora antes de la puesta del sol (1000 luxes)• Luz en el interior de una sala de juegos o un casino (1000 lux)• Tienda de conveniencia (500 luxes)• Escritorio (400 luxes)• Estación del metro (300 luxes)
100 luxes	• Al ponerse el sol (100 luxes)• Estacionamiento subterráneo de automóviles (5-30 luxes)• Luz de vela, a 20 cm (10-15 luxes)
10 luxes
1 lux	• Anochecer (1 lux)
0.1 luxes	• Noche de luna llena (0,1 luxes)
0.01 luxes	• Luna creciente (0,01 luxes)
0.001 luxes	• Noche estrellada con cielo claro pero sin luna (0,001 lux)

5-4-6. WHITE BALANCE (Balance del blanco)

(1) El balance del blanco se puede seleccionar con el botón L o R.

① ATW-1 (Posición de ajuste de fábrica)

El balance del blanco se controla automáticamente.

② ATW-2 :

El control del balance del blanco se hace en este modo. Además, ATW-2 cubre una gama más amplia del espectro de luz que incluye hasta la luz producida por lámparas de sodio.

En este modo no cabe esperar un seguimiento tan preciso como el de modo ATW-1 y además, algunas veces, en el modo ATW-2 puede que se produzca un color ligeramente diferente al reproducido en el modo ATW-1.

③ AWC :

Éste es el control automático habitual del balance del blanco que se realiza mediante una sola pulsación. Utilizando un objeto blanco y el botón E se puede establecer el balance del blanco. En este modo, los parámetros preestablecidos no cambiarán debido a las variaciones de iluminación. Este modo es más preciso si se compara con otros modos de balance del blanco, y se recomienda para situaciones de iluminación estable.

④ MANUAL :

Seleccionando MANUAL y pulsando el botón E aparecerá la pantalla mostrada a la derecha para hacer el control manual del color.

R GAIN es para ajustar el color rojo B GAIN es para ajustar el color azul

● Temperaturas de color en grados Kelvin

La temperatura del color es un método estándar que sirve para describir las características de la luz y que se expresa normalmente en grados kelvin (K). Los números grandes indican un color más azulado. (No está relacionada directamente con el brillo.) 2 horas antes del amanecer

2 horas antes del amanecer

1 hora antes del amanecer

Salida del sol temprana

Antes y después de la salida/puesta del sol

5-4-7. SYNC (Sincronización)

(1) INT, LL, EXT VS o EXT VBS se pueden seleccionar con el botón L o R.
(2) INT = Bloqueo interno

Esto es para el modo de bloqueo de sincronización interna, controlado por oscilador de cristal interno.

(3) LL = Bloqueo de línea

Esto es para el modo de bloqueo de línea de CA. En este modo de bloqueo de línea de CA es posible hacer el ajuste de fase. Para hacerlo, pulse el botón E y aparecerá la pantalla de la derecha para hacer un ajuste de fase aproximado o preciso.

① COARSE

Esto permite hacer un ajuste en incrementos de 90 grados, de 0°, 90°, 180° o 270°.

② FINE

Con el botón L o R se puede hacer un ajuste preciso de la fase.

(4) EXT VS

Pulsando el botón E aparecerá la pantalla para hacer el ajuste, y el ajuste de fase H se podrá hacer con el botón L o R.

Note que este modo podrá activarse cuando se introduzca la señal VS con el modo del sincronizador de señales de vídeo.

(5) EXT VBS

Pulsando el botón E aparecerá la pantalla para hacer el ajuste y podrán controlarse los parámetros siguientes.

① H.PHASE

La fase horizontal se puede controlar con el botón L o R.

② SC COARSE

La fase de subportadora se puede controlar con el botón L o R en paso

③ SC FINE

Después del ajuste de SC COARSE indicado anteriormente, el ajuste preciso de la fase de subportadora se puede controlar con el botón L o R.

5-4-8. MENU LOCK (Bloqueo de menús)

La función de bloqueo de menús se ha incluido para impedir cambiar sin querer, o queriendo, los parámetros de configuración. La función de bloqueo de menús protege los parámetros establecidos y guardados para que no puedan ser alterados por error o intencionadamente.

(1)Bloqueo

Para asegurar los parámetros establecidos y guardados elija ON con los botón E.

(2) Operación

En el modo de bloqueo sólo sirve EXIT, y todas las demás acciones quedarán invalidadas.

(3) Desbloqueo

Para desbloquear, pulse los botones U, R, D, L, U, D y E en este orden. Si pulsa por error un botón equivocado durante este proceso, vuelva a empezar.

5-4-9. SPECIAL MENU (Menú especial)

(1) Para ir al menú especial, mantenga pulsados juntos los botones L y R en la posición SET UP. Aparece la pantalla SPECIAL MENU mostrada a la derecha.

(2) CHROMA

El nivel de croma se puede ajustar con los botones L y R. Haga los ajustes deseados mientras observa la pantalla del monitor.

SPECIAL MENU V3.00
PAGE	1/2
CHROMA	L·····I···H
DETAIL	L·····I···H
PEDESTAL	L·····I···H
VIDEO LEVEL	L·····I···H
GAMMA	0.45
MATRIX	A MODE
MONITOR	CRT
RET	EXIT

(3) DETAIL

El nivel de los detalles se puede ajustar con los botones L y R. Haga los ajustes deseados mientras observa la pantalla del monitor.

(4) PEDESTAL

El nivel del pedestal se puede ajustar con los botones L y R. Haga el ajuste deseado mientras observa la pantalla del monitor.

(5) VIDEO LEVEL

Con los botones L y R se puede ajustar el nivel de vídeo. Haga el ajuste de nivel deseado mientras observa la pantalla del monitor.

(6) GAMMA

Con los botones L y R se puede seleccionar la corrección de gamma (0,45/0,75/1,0).

(7) MATRIX

Seleccione el modo de matriz A o B. En condiciones normales se recomienda el modo A, pero en casos especiales como, por ejemplo, bajo la luz de lámparas fluorescentes o en interiores, el modo B resulta posiblemente mejor para obtener unas imágenes óptimas.

(8) MONITOR

Con el botón L o R se puede seleccionar el modo de la reproducción de imagen del monitor.

① CRT es para los monitores tipo CRT (tubo de rayos catódicos).
② LCD es para los monitores tipo FDP (pantalla plana) como LCD (pantalla de cristal líquido) o plasma.

(9) P.MASK

Con el botón E se encuentra disponible el modo de control de enmascaramiento privado (a partir de ahora P.Mask). P.MASK se puede establecer para un máximo de 8 (ocho) puntos.

① Activación (válido) o desactivación. Utilizando el botón U o D, elija el número, o números, de enmascaramiento deseado, y

activévelo o desactivévelo con el botón L para ON (activado) o con el botón R para OFF (desactivado).

② Selección de la zona de enmascaramiento

Después de elegir ON con los botones L y R aparece una pantalla como la de la derecha utilizando el botón E.

PRIVACY MASK
MASK 1	OFF	MASK 5	OFF
MASK 2	OFF	MASK 6	OFF
MASK 3	OFF	MASK 7	OFF
MASK 4	OFF	MASK 8	OFF
PAINT		GRAY
RET		EXIT

1) Cambio de tamaño de la zona de enmascaramiento Mueva el cursor mediante una marca de flecha y utilice el botón U o D para desplazar la zona hacia arriba o hacia abajo. O utilice el botón L o R para desplazarla hacia la derecha o hacia la izquierda.

2) Reposición de la zona de enmascaramiento Mueva el cursor a MOV y pulse el botón E. Con el botón U, D, R o L se podrá reposicionar toda la zona de enmascaramiento. Pulse el botón E para establecer una posición y volver a la pantalla de ajuste de la zona P.MASK.

3) DEF Esto es para controlar el tamaño de la máscara o para inicializar una posición.

4) DISP Esto muestra la máscara que fue establecida como activada. DISP significa pantalla.

5) RET Para volver a la pantalla de ajuste de máscara.

③ PAINT Con el botón L o R se puede seleccionar el color deseado para P.Mask. (Negro, blanco o gris)

④ RET Para volver a la pantalla del menú principal.

⑤ EXIT Para guardar los parámetros seleccionados y abandonar.

(10) MIRROR Con los botones L y R se pueden obtener imágenes de espejo-invertidas.

(11) RS-485 ID Con el botón R o L se puede poner el número de identificación de la cámara, que puede ser uno cualquiera de entre 1 a 207.

(12) LANGUAGE Se puede seleccionar el idioma, inglés o francés, para la pantalla de menús.

(13) RET Para volver a la pantalla del menú especial.

(14) EXIT Para guardar los parámetros de configuración y abandonar.

5-4-10. Comunicación con dispositivo de control (RS-485)

La cámara puede ser controlada desde un terminal de control (un PC, por ejemplo) o con la unidad de control remoto suministrada por Ikegami, a través del enlace RS-485.

RS-485 es la norma recomendada por la EIA para la comunicación de datos en serie, una clase superior a RS-422 que es para la conexión entre más de dos dispositivos, pero RS-485 es un tipo de conexión de múltiples puntos. La velocidad máxima de comunicación es de 10 Mbps sobre una distancia de 1.200 metros (3.600 ft).

Cuando haga la conexión de RS-485, asegúrese de conectar los terminales correctos, ya que hay polaridades positivas y negativas, y asegúrese también de terminar en la última unidad que forma el enlace de cadena de margarita.

Para conocer detalles, consulte las Especificaciones de comunicación.

Ejemplo 1: Con una cámara conectada

Ejemplo 2: Con cuatro cámaras conectadas

6. Garantía y servicio postventa

Este producto va acompañado de una garantía. Lea y rellene la tarjeta de garantía que usted ha recibido en el establecimiento de su concesionario y guárdela en un lugar seguro.

- Consulte a Ikegami Electronics (U.S.A.) Inc., a Ikegami Electronics (Europe) GmbH o a su concesionario para obtener una información completa de la garantía. Su concesionario reparará o reemplazará el producto libre de todo gasto siempre que no haya vencido el periodo de la garantía y se cumplan con todas las condiciones de la misma.

- Para hacer reparaciones una vez que haya expirado el periodo de garantía, consulte a su concesionario o representante de ventas. Éste juzgará primero si el problema puede solucionarse o no. Los servicios que acarreen gastos serán realizados una vez obtenido el consentimiento del usuario.

- Antes de solicitar el servicio de reparaciones, lea primero el manual de instrucciones. Si la unidad sigue fallando, tome nota detallada del número del modelo, la fecha de compra, el problema, etc. e informe a su concesionario o representante de ventas.

- Si tiene alguna pregunta relacionada con el servicio postventa, no dude ponerse en contacto con nuestro concesionario o representante de ventas.

* Le sugerimos que solicite una inspección preventiva con anticipación.

7. Especificaciones

(1) Sensor de imagen: CD IT OCML de alta sensibilidad y 1/3 de pulgada
(2) Número de píxeles: 380.000 píxeles aproximadamente, 768 (H) x 494 (V) (NTSC)
(3) Sistema de exploración: 525 líneas de TV, 60 Hz, entrelazado 2 : 1 en NTSC
(4) Sistema de sincronización: INT/LINE-LOCK (fase ajustable) (El bloqueo de línea no se puede utilizar donde la frecuencia de la red y la frecuencia vertical de la cámara son diferentes entre sí o cuando la cámara se acciona con CC.), bloqueo interno controlado por cristal o sincronizador de señales de vídeo
(5) Salida de vídeo: VBS 1,0 Vp-p/75 ohmios
(6) Resolución horizontal: 540 líneas de TV en color. 570 líneas en el modo de blanco y negro (con la iluminación estándar)
(7) Relación señal a ruido: Más de 52 dB/rms (con AGC en OFF, Detail en OFF)
(8) Iluminación mínima del motivo: En el modo de color; 0,15 luxes a F1,2 (50 IRE, Hyper AGC activado) 0,2 luxes a F1,4 (50 IRE, Hyper AGC activado) En el modo de blanco y negro (B/W); 0,015 luxes a F1,2 (25 IRE, Hyper AGC activado) 0,02 luxes a F1,4 (25 IRE, Hyper AGC activado) 0,037 luxes a F1,2 (50 IRE, Hyper AGC activado) 0,05 luxes a F1,4 (50 IRE, Hyper AGC activado)
(9) AGC: ON (AGC, HYPER-AGC)/OFF (LOW, MID, HIGH) seleccionable (10) Control AES Incorporado, activado o desactivado seleccionable. (obturador electrónico automático): Margen AES de 1 a 1600 máximo
(11) Balance del blanco: AWC, ATW-1, ATW-2 y MANUAL seleccionable
(12) Corrección de gamma: 0,45, 0,75 o 1,0 conmutable
(13) BLC (compensación de luz de fondo): Incorporado, activado o desactivado seleccionable.
Punto de la zona de detección activado o desactivado seleccionable.
(14) Selección de salida de monitor óptima: Provista para los tipos CRT o LCD, seleccionable

(15) Cambio de día/noche: Automático/Remoto/Manual seleccionable
(En el modo automático se puede preestablecer el cambio de día/noche. En el modo de control remoto se puede preestablecer el ajuste MAKE/BREAK.)
(16) Función de iris automático: Compatible con el iris VIDEO y el iris DC
(cambiable, con ajustador de nivel del iris DC)
(17) Función Focus EZ
(enfoque fácil): Provisto
(18) Identificación de la cámara: 1 línea
Hasta 24 caracteres (alfanuméricos y símbolos)
(19) Función de espejo: Activación/desactivación de imagen de espejo/
invertida
(20) Ajuste local: Seleccionable y ajustable con la visualización
en pantalla utilizando pulsadores del panel trasero de la cámara; numeración de identificación de la cámara, AGC activado/ desactivado, selección y ajuste del balance automático del blanco (ATW-1/ATW-2/AWC/ MANU), selección de sincronización en el bloqueo de línea de CA, bloqueo controlado por cristal interno, ajuste de fase LL, nivel del iris, ajuste de la zona de punto, selección óptima de monitor para los tipos CRT y LCD, administración de corrección detallada, control de nivel de croma, cambio del modo de día/ noche y umbral
(21) Ajuste remoto: Provisto (Control mediante RCU-701/RCU-801
o RS-485)
Los mismos parámetros de control que con la configuración local realizada en el panel trasero
(22) Montura del objetivo: Montura CS
(23) Ajuste de distancia focal de brida: Provisto. Tipo de bloqueo por tornillo con disco
giratorio
(24) Alimentación: ① 24 V CA ±10%, 60 Hz, o 12 V CC
(+10,5 V a +28 V)
② 100 V CA (versión japonesa solamente)

(25) Consumo/corriente: 4,3 vatios nominal, 350 mA, para 24 V CA
4,2 vatios nominal, 340 mA, para 12 V CC
3,7 vatios nominal, 70 mA, para la versión
japonesa de 100 V
(26) Temperatura y humedad relativa -10^ a +50^ , +30 a +90% de humedad de funcionamiento: relativa (sin condensación)
(27) Montura de la cámara: 1/4" - 20UNC (se puede montar en la parte superior e inferior)
(28) Dimensiones exteriores: 62 (An) x 55 (Al) x 122 (Prof) mm
(sin incluir proyecciones)
(29) Peso: 420 g, versión de 24 V CA y 12 V CC
(30) Conectores de entrada/salida: • VIDEO OUT; BNC
• G E N LOCK IN; BNC
• LENS; 4P (tipo E4-191J-150)
- Entrada de 12 V CC/24 V CA; bloque de terminales de 2 contactos
- Entrada/salida de RS-485 en oposición a la entrada de cambio de día/noche; terminal de 5 contactos de conexión a presión

(31) Accesorios: Manual de instrucciones, 1 copia

* Las especificaciones y el diseño están sujetos a cambios sin previo aviso.
