MANUAL DE USUARIO DP-3002 Metra

GMC Camiones y SUV de tamaño completo 1999-2002

(modelos con centro de mensajes en el conjunto de instrumentos de fábrica)

Visite NetraOnline.com para obtener información más detallada sobre el producto y aplicaciones actualizadas específicas para vehículos.

CARACTERÍSTICAS DEL KIT

• Provisión de radio ISO DDIN

• Dos texturas a juego con OEM

• Disponible en varios colores:

• DP-3002GY - Gris
  • DP-3002PWT - Estaño
• DP-3002SHL - Esquisto
• DP-3002TB - Negro texturizado

COMPONENTES DEL KIT

• A) Panel de la moldura del radio • B) Soportes del radio • C) Ganchos para panel (11)

AB

•

•

Desmontaje del tablero 2

Ensamble del kit ....3

CABLEADO Y CONEXIONES DE ANTENA

se vende por separado

Arnés de cables:70-1858 (modelos sin un amplificador de fábrica) • 70-1859 (modelos con un amplificador de fábrica)

Adaptador de antena: • 40-GM10

HERRAMIENTAS REQUERIDAS

• Herramienta para quitar paneles
• Destornillador Phillips

¡Precaución! Todos los accesorios, interruptores, paneles de controles de clima y especialmente las luces del indicador de las bolsas de aire deben estar conectados antes ciclar la Ignición. Además, no quite el radio de fábrica con la llave en la posición o de encendido ni con el vehículo funcionando.

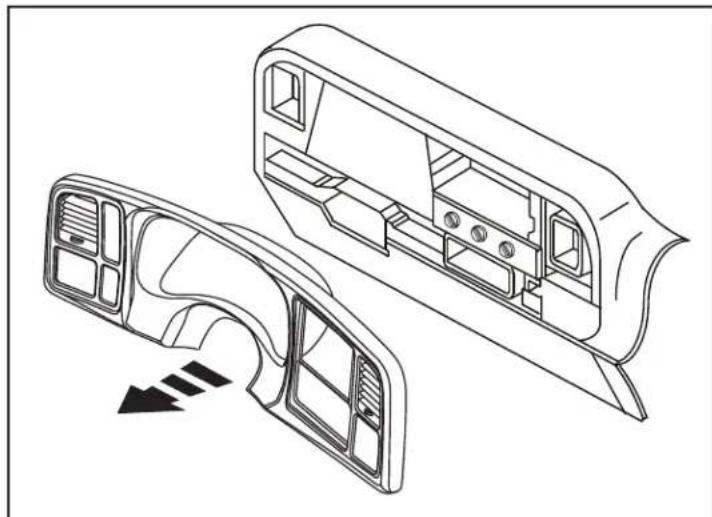

1. Suelte a presión y quite el panel del tablero de fábrica. (Figura A)
2. Presione las pestañas que sostienen el radio de fábrica y quitelo.
3. Corte y quite la repisa de soporte posterior del radio de la cavidad del tablero.

Continúe con el Ensamble del Kit

1. Instalar el (11) incluyó los ganchos del panel al panel de ajuste de radio. Los clips del panel de la fábrica pueden usarse si se desea.

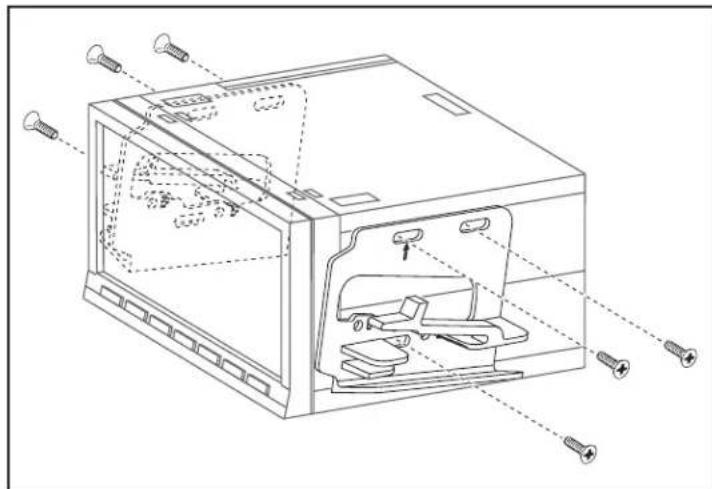

2. Fije los soportes de radio para la radio y asegure con los tornillos suministrados con la radio y deslice en la abertura tablero. (Figura A)

3. inserte a presión el panel de la moldura del radio sobre el radio hasta que haga clic.

4. Localice el arnés de cableado de fábrica y el conector de la antena en el tablero y haga todas las conexiones necesarias al radio. Metra recomienda que use adaptadores adecuados de acoplamiento de Metra y/o de AXXESS. Pruebe el radio para verificar que funcione correctamente.

5. Vuelva a armar el tablero al revés de como lo desarmó.

Si tiene dificultades con la instalación de este producto, comuníquese con nuestra línea de soporte técnico, ya sea por teléfono al 1-800-253-TECH, o envíe un correo electrónico a [e-mail]. Antes de hacerlo, revise el folleto de instrucciones por segunda vez y asegúrese de que la instalación se realizó exactamente como se indica en el manual de instrucciones. Tenga el vehículo separado y listo para realizar los pasos de solución de problemas antes de ponerse en contacto con el soporte técnico de Metra / Axxess.
