Product Type	Camcorder
Brand	JVC
Model	GZ-RX605
Dimensions (W x H x D)	Approx. 50 x 60 x 120 mm
Weight	Approx. 250 g (with battery)
Power Supply	Rechargeable Lithium-ion battery (BN-VG114U)
Charging Time	Approx. 2 hours 30 minutes
Recording Media	Internal memory (32GB) + SD/SDHC/SDXC card
Image Sensor	1/5.8-inch CMOS
Optical Zoom	40x
Digital Zoom	Up to 200x
Maximum Video Resolution	Full HD 1920 x 1080 (50p/60p)
Image Stabilization	Optical image stabilization (A.I.S.)
Waterproof	Yes (IPX8, up to 5m for 30 min)
Dustproof	Yes (IP6X)
LCD Screen	3.0-inch touchscreen, 230k dots
Built-in Flash	Yes, LED light
Connectivity	USB 2.0, HDMI mini, Wi-Fi (IEEE 802.11b/g/n)
Care and Cleaning	Wipe with soft dry cloth; avoid solvents
Safety Precaution	Do not disassemble; avoid water damage to non-waterproof parts
Spare Parts Availability	Battery, AC adapter, remote control, USB cable available
Reparability	Authorized service centers recommended; user replaceable battery and memory card

Frequently Asked Questions - GZ-RX605 JVC

How do I transfer videos to my computer?

Connect the camcorder via USB cable and select the mass storage mode. Your computer will recognize it as an external drive. You can then copy files from the DCIM folder.

What should I do if the camcorder gets wet?

The GZ-RX605 is waterproof up to 5 meters, but after use in salt water, rinse it with fresh water and allow to dry. If water enters the battery compartment, immediately remove the battery and dry thoroughly.

How can I extend battery life?

Reduce screen brightness, turn off Wi-Fi when not needed, and avoid using zoom excessively. Also, fully discharge and recharge the battery once a month.

Can I use an external microphone?

Yes, the camcorder has a 3.5mm microphone jack. Plug in an external microphone for improved audio quality.

Why is my video shaky?

Ensure the image stabilization is turned on. If still shaky, use a tripod or steady your hand. For high zoom levels, stabilization may be less effective.

How do I reset the camcorder?

Open the menu, go to Setup > Reset > Yes. Alternatively, remove the battery and memory card, wait 1 minute, then reinsert.

What memory card types are supported?

Supports SD, SDHC and SDXC cards up to 128GB. For 4K recording (if applicable), use Class 10 or faster.

How do I connect to Wi-Fi?

Press the Wi-Fi button on the camcorder, then select your network from the list. Use the JVC CAM APP on your smartphone to control and transfer files.

Can I record while charging?

Yes, you can record while connected to the AC adapter. However, charging may be slower during recording.

Where can I find the serial number?

The serial number is located on the bottom of the camcorder and on the original packaging. It is required for warranty service.

USER MANUAL GZ-RX605 JVC

3D rendered illustration of a cylindrical mechanical component with flanges and a handle (no text or symbols)

EverioR

Detailed User Guide

For more details on operating this product, please refer to the "Detailed User Guide" at the following website.

http://manual3.jvckenwood.com/index.html/

Mobile User Guide

When you are outside, refer to the "Mobile User Guide".

Mobile User Guide can be viewed with standard browser for Android tablet and iPhone.

http://manual3.jvckenwood.com/mobile/eu/

Dear Customers

Thank you for purchasing this JVC product.

Before use, please read the Safety Precautions and Cautions on p. 2 and p. 15 to ensure safe use of this product.

IMPORTANT (for owners in the U.K.) Connection to the mains supply in the United Kingdom.

DO NOT cut off the mains plug from this equipment.

If the plug fitted is not suitable for the power points in your home or the cable is too short to reach a power point, then obtain an appropriate safety approved extension lead or consult your dealer.

BE SURE to replace the fuse only with an identical approved type, as originally fitted, and to replace the fuse cover.

If nonetheless the mains plug is cut off be sure to remove the fuse and dispose of the plug immediately, to avoid possible shock hazard by inadvertent connection to the mains supply.

If this product is not supplied fitted with a mains plug then follow the instructions given below:

DO NOT make any connection to the Larger Terminal coded E or Green.

The wires in the mains lead are coloured in accordance with the following code:

If these colours do not correspond with the terminal identifications of your plug, connect as follows:

Blue wire to terminal coded N (Neutral) or coloured black.

Brown wire to terminal coded L (Live) or coloured Red.

If in doubt — consult a competent electrician.

CAUTIONS:

• To prevent shock, do not open the cabinet. No user serviceable parts inside. Refer servicing to qualified personnel.
• When you are not using the AC adapter for a long period of time, it is recommended that you disconnect the power cord from AC outlet.

CAUTION:

A built-in lithium-ion battery is inside the unit. When discarding the unit, environmental problems must be considered and the local rules or laws governing the disposal of these batteries must be followed strictly.

NOTES:

• The rating plate and safety caution are on the bottom and/or the back of the main unit.
• The serial number plate is on the bottom and/or the back of the main unit.
• The rating information and safety caution of the AC adapter are on its upper and/or lower sides.

WARNING:

The camcorder with battery installed should not be exposed to excessive heat such as direct sunlight, fire or the like.

CAUTION:

The mains plug shall remain readily operable.

- Remove the mains plug immediately if the camcorder functions abnormally.

CAUTIONS:

• Be sure to use the supplied AC adapter.
• Do not use the supplied AC adapter with other devices.

CAUTION:

To avoid electric shock or damage to the unit, first firmly insert the small end of the power cord into the AC Adapter until it is no longer wobbly, and then plug the larger end of the power cord into an AC outlet.

Pure electrical outlet diagram showing a plug with three pins and a connector (no text or symbols)

Do not point the lens directly into the sun. This can cause eye injuries, as well as lead to the malfunctioning of internal circuitry. There is also a risk of fire or electric shock.

CAUTION!

The following notes concern possible physical damage to this unit and to the user.

Carrying or holding this unit by the LCD monitor can result in dropping the unit, or in a malfunction.

Do not use a tripod on unsteady or unlevel surfaces. It could tip over, causing serious damage to the unit.

CAUTION!

Connecting cables (Audio/Video, etc.) to this unit and leaving it on top of the TV is not recommended, as tripping on the cables will cause this unit to fall, resulting in damage.

Information on Disposal of Old Electrical and Electronic Equipment and Batteries (applicable for countries that have adopted separate waste collection systems)

Products and batteries with the symbol (crossed-out wheeled bin) cannot be disposed as household waste.

Old electrical and electronic equipment and batteries should be recycled at a facility capable of handling these items and their waste byproducts.

Contact your local authority for details in locating a recycle facility nearest to you. Proper recycling and waste disposal will help conserve resources whilst preventing detrimental effects on our health and the environment.

Notice: The sign "Pb" below the symbol for batteries indicates that this battery contains lead.

SOME DO'S AND DON'TS ON THE SAFE USE OF EQUIPMENT

This equipment has been designed and manufactured to meet international safety standards but, like any electrical equipment, care must be taken if you are to obtain the best results and safety is to be assured.

DO read the operating instructions before you attempt to use the equipment.

DO ensure that all electrical connections (including the mains plug, extension leads and interconnections between pieces of equipment) are properly made and in accordance with the manufacturer's instructions. Switch off and withdraw the mains plug when making or changing connections.

DO consult your dealer if you are ever in doubt about the installation, operation or safety of your equipment.

DO be careful with glass panels or doors on equipment.

DON'T continue to operate the equipment if you are in any doubt about it working normally, or if it is damaged in any way — switch off, withdraw the mains plug and consult your dealer.

DON'T remove any fixed cover as this may expose dangerous voltages.

DON'T leave equipment switched on when it is unattended unless it is specifically stated that it is designed for unattended operation or has a standby mode. Switch off using the switch on the equipment and make sure that your family knows how to do this. Special arrangements may need to be made for infirm or handicapped people.

DON'T use equipment such as personal stereos or radios so that you are distracted from the requirements of road safety. It is illegal to watch television whilst driving.

DON'T listen to headphones at high volume, as such use can permanently damage your hearing.

DON'T obstruct the ventilation of the equipment, for example with curtains or soft furnishings. Overheating will cause damage and shorten the life of the equipment.

DON'T use makeshift stands and NEVER fix legs with wood screws — to ensure complete safety always fit the manufacturer's approved stand or legs with the fixings provided according to the instructions.

ABOVE ALL

• NEVER let anyone especially children push anything into holes, slots or any other opening in the case — this could result in a fatal electrical shock;
• NEVER guess or take chances with electrical equipment of any kind — it is better to be safe than sorry!

This product is licensed under the AVC Patent Portfolio License for the personal use of a consumer or other uses in which it does not receive remuneration to (i) encode video in compliance with the AVC standard (“AVC Video”) and/or (ii) decode AVC Video that was encoded by a consumer engaged in a personal activity and/or was obtained from a video provider licensed to provide AVC Video. No license is granted or shall be implied for any other use.

Additional information may be obtained from MPEG LA, LLC.

See http://www.mpegla.com

Make a backup of important recorded data

JVC will not be responsible for any lost data. It is recommended to copy your important recorded data to a disc or other recording media for storage once every 3 months.

M/D on the unit denotes the month and year of production.

QUAD PROOF

This unit is equipped with Water proof, Dust proof, Drop proof and Freeze proof.

Water proof: Equivalent to IEC Standard publication 529 IPX8 and IPX6 (30 minutes at depths up to 5 m (16.4 ft))

Dust proof: Equivalent to IEC Standard publication 529 IP5X

Drop proof: This camera clears company testing compliant with "MIL-STD-810F Method; 516.5 Shock: dropping onto plywood 3 cm thick from a height of 1.5 m"

Freeze proof: Allowable operating temperatures: -10 °C to +40 °C

Note: Temperatures between -10\ ^ircC and 0\ ^ircC temporarily lower battery performance, reducing the time available for recording.

Precautions for waterproof function

• Malfunction due to misuse by the customer is not covered by warranty.
• Before use in water, be sure to read and understand the "Detailed User Guide".
• Close the terminal cover firmly until it clicks and confirm that the red sign completely goes off.
• Make sure that there is no damage to and no foreign material adhered to the packing inside the cover.
• Use the camcorder in marine water and fresh water not deeper than 5 m or for not more than 30 minutes.
• The waterproof cannot be guaranteed if the camcorder is subject to impact such as dropping.
• Do not jump or dive into water holding the camcorder.
• Do not use the camcorder in strong water flows such as in rapids or under waterfalls. The strong water pressure may impair the waterproof performance.
• Do not soak the camcorder in hot springs or water of 40 °C or higher.

Fogging inside the Lens

Models with waterproof function are airtight. When the temperature rises during recording, condensation can occur inside the lens due to the internal humidity. During recording

To prevent the temperature of this unit from rising, we recommend that you use the unit in the following ways.

① Avoid frequent exposure to direct sunlight.

Record under the shade or use an umbrella. Best if you could keep a wet towel cover the unit.

② The use of a tripod is recommended.

Long hours of recording while holding the unit in your hands will cause the temperature of the unit to rise.

③ It is better to leave the terminal cover open while recording.

However, the waterproof, dust-proof and shockproof features do not function in this condition. Do take note of the environment when using the camera. (Do not use a wet towel.)

④ Make sure to turn off the power when you are not recording.

The power turns off when the LCD monitor is closed.

During charging

It is recommended to charge the unit in a low humidity environment.

The moist air inside the unit can cause condensation.

We recommend that you charge the unit in a room where humidifier is not in use, and in an air-conditioned room during summer.

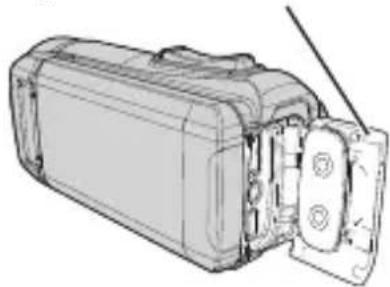

When fogging occurs inside the lens

Open the terminal cover to reduce the temperature, close the LCD monitor and leave the camera as it is for a while.

Open the terminal cover.

Technical line drawing of a mechanical device with internal components and a cable (no text or symbols)

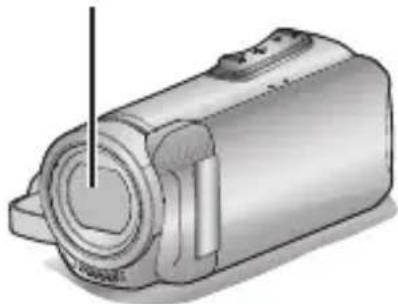

Protecting the Lens

There is a protective glass in front of the lens to protect the lens.

- If the protective glass is dirty, wipe clean using a commercially available cleaning cloth.

Lens protective glass

3D rendering of a mechanical component with a cylindrical body and mounting flange (no text or symbols visible)

Contents

Safety Precautions 2
Verifying the Accessories 6
Names of Parts and Functions ..... 7
Date and Time Setting 8
Open the terminal cover (SD card cover) ..... 9

Getting Started

Charging the Battery 10

Inserting an SD Card 11

Recording

Video Recording 12

Video Quality 13

Playback

Playing Back/Deleting Files on this Unit ..... 14

Further Information

Troubleshooting/Cautions 15

Recordable Time/Specifications ..... 18

Verifying the Accessories

AC AdapterUIA312-0520	Power Cord	Adapter CableQAM1580-001
USB Cable(Type A - Micro Type B)	AV CableE3A-0085-00	Lens Cap
Core Filter (Large)(for AV Cable)	Core Filter (small)(for AC Adapter)	Basic User Guide(this manual)

• Please consult your JVC dealer or the nearest JVC service center when purchasing a new AV cable.
• Attach the lens cap when carrying the camera around and when the camera is not in use.

Names of Parts and Functions

① Lens Protective Glass If the protective glass is dirty, wipe using a commercially available cloth.
② Light(GZ-RX605)
③ Stereo Microphone
④ LCD Monitor
⑤ CHARGE (Charging) Lamp (p. 10)
⑥ POWER/ACCESS (Power/Access) Lamp
⑦ Zoom/Volume Lever (p. 12, 14)

⑧ START/STOP (Video Recording) Button (p. 12)
⑨ Terminal Cover (SD Card Cover)
⑩ SD Card Slot (p. 11)
⑪ Reset Button
⑫ HDMI Mini Connector
⑬ AV Connector
⑭ USB Connector

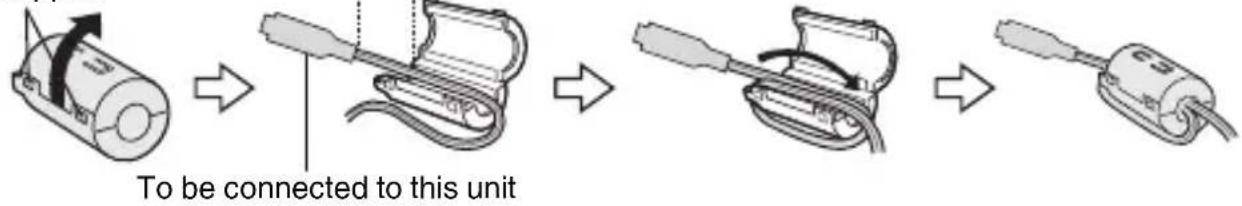

■ Attaching the Core Filter

Attach the core filter to the AV Cable and the AC Adapter cable as shown in the illustration. The core filter reduces interference when this unit is connected to other devices.

• Use the small core filter for the AC Adapter cable and the big core filter for the AV Cable.
• Do not attach the core filter to the supplied Adapter Cable.

Release the stopper.

Wind once (for AV Cable)
Wind twice (for AC Adapter cable)

Date and Time Setting

1 Open the LCD monitor.

Technical line drawing of a mechanical device with a central component and a side panel (no text or symbols)

- The unit turns on. When the LCD monitor is closed, the unit turns off.

2 Tap [OK] when [SET DATE/TIME!] is displayed.

3 Set the date and time.

• When the day, month, year, hour, or minute item is tapped, ∧ and ∨ will be displayed.
  Tap ∧ or ∨ to adjust the value.
• Repeat this step to input the day, month, year, hour, and minute.

4 After setting the date and time, tap [SAVE].

5 Select the region where you live and tap [SAVE].

• Time difference between the selected city and the GMT (Greenwich Mean Time) is displayed.
- Tap < or > to select the city name.

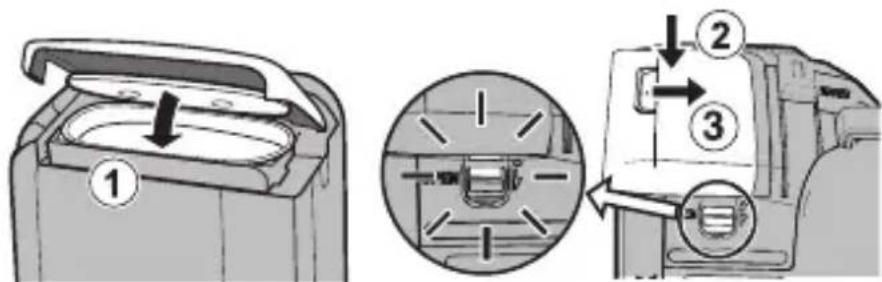

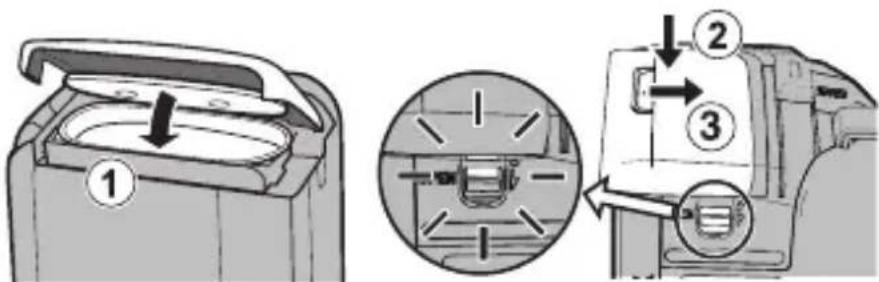

Open the terminal cover (SD card cover)

① Open the LCD monitor.
② Slide down the terminal cover lock and slide the cover aside
③ Lift the cover slowly.

■ To close

Not properly closed if the red mark is visible!

Leave the LCD monitor open first.

① Flip down the cover slowly while making sure the gray waterproof seal fits into the opening at the terminals.
② Press the entire cover against the camcorder with equal force and firmly attach the cover completely.
③ Slide the cover until it clicks into place.

(The cover is not properly closed if the red mark at the terminal cover lock is visible.)

CAUTION

• Do not apply excessive force when opening or closing the terminal cover.
• Do not open or close the terminal cover with wet or dirt/sand-covered hands.
• Do not allow any dirt, lint, hair, sand, and other foreign substances to accumulate between the waterproof seal and the case.
• Never damage or scratch the waterproof seal and terminal cover. Doing so can result in leaks. If the seal is damaged, contact your nearest JVC Service Center for a replacement. (Charges apply.)
• Read the "Detailed User Guide" carefully before using the camcorder under water or in places exposed to water droplet.

Charging the Battery

A battery is built into the camcorder.

1 Open the terminal cover (p. 9)
2 Connect adapter cable to AC adapter.
3 Plug in the AC adapter to AC outlet (100 V to 240 V).
4 Connect the other side to USB socket on the unit.

CAUTION

• At the time of purchase or in case of the battery is not used for a long period of time, the charging time will be longer than usual. The camera does not turn on if the remaining battery power is low. In this case, charge the battery for more than 40 minutes before turning on the power.
• Charging time: Approx. 6 h 10 m (when charging at 25°C)
• The battery cannot be charged outside the room temperature range of 10°C to 35°C. The CHARGE lamp does not light up when the battery is not being charged. If the temperature increases or decreases during charging, the CHARGE lamp will blink slowly and charging will stop. In this case, remove the AC adapter, press the Reset button and wait until the room temperature is within the above stated range before charging again.
• You can record or play back videos during charging. (However, the charging time will be longer than usual. In addition, the remaining battery power may decrease according to conditions.) If the internal temperature rises when using the unit, stop the charging temporarily. (The CHARGE lamp goes off.)
• If malfunctions (such as overvoltage) occur, charging will stop. In this case, the CHARGE lamp blinks quickly as a notification.
• When the recording time becomes extremely short even when the battery is fully charged, the battery needs to be replaced. For details on replacing the built-in battery (subject to a fee), consult the nearest JVC service center.
• For details on other charging methods, please refer to the "Detailed User Guide".

The videos and the still images are recorded to the built-in memory at the initial settings. Insert a commercially available SD card if you want to record to the SD card. For details on switching the media, please refer to the "Detailed User Guide".

* Before inserting the SD card, close the LCD monitor to turn off this unit.

To remove the SD card

Push the SD card inward once, then pull it out straight.

NOTE

Operations are confirmed on the following SD cards.

Manufacturer Panasonic, TOSHIBA, SanDisk
Video	Class 4 (CLASS4) or higher compatible SD card (2 GB)/Class 4 (CLASS4) or higher compatible SDHC card (4 GB to 32 GB)/Class 4 (CLASS4) or higher compatible SDXC card (64 GB to 128 GB)When recording with video quality [UXP], Class 6 (CLASS6)or higher is recommended.When recording in progressive format (50p), Class 6 (CLASS6) or higher is required.
Still Image	SD card (256 MB to 2 GB) / SDHC card (4 GB to 32 GB) / SDXC card (64 GB to 128 GB)

• Using SD cards (including SDHC/SDXC cards) other than those specified above may result in recording failure or data loss.
• This unit is not guaranteed to operate with all SD cards, even when using the ones specified above. Some SD cards may not work due to specification changes, etc.
  • To protect the data, do not touch the terminals of the SD card.
• When using an SDXC card, check its compatibility with the OS of your computer by referring to the Detailed User Guide.
• Do not use a miniSD card or microSD card (even if the card is inserted in an adapter). It may cause malfunction to the camcorder.

You can record without worrying about the setting details by using the i.A. (Intelligent Auto) mode. Settings such as exposure and focus will be adjusted automatically to suit the shooting conditions.

Before recording an important scene, it is recommended to conduct a trial recording.

• You can also tap □□□ on the touch screen to record. To stop recording, tap
  ● REC. In addition, you can also tap WT to zoom.

■ Indications during video recording

3 Tap on the file to play back.  - Tap 🎨/SD to select the media for playback. - Tap II to pause playback. - Tap ☐ to return to the video index screen. ① Tap ☒. ② Tap on the files to delete. A √ mark appears on the selected file. To remove the √ mark, tap again.  ③ Tap "SET". ④ Tap "EXECUTE" when the confirmation message appears. ⑤ Tap "OK". \- When playing back videos recorded in 50p mode (select [50p] in [SYSTEM SELECT]), please refer to the "Detailed User Guide". ■ To capture a still image during playback ① Pause the playback with ||. ② Press the START/STOP button or tap the ☐ on the LCD.

NOTE

- While this unit may be used with the LCD monitor reversed and closed, the temperature rises more easily. Leave the LCD monitor open when using this unit. - The power may turn off to protect the circuit if the temperature of this unit rises too much.

Troubleshooting

If you encounter problems with this unit, check the following before requesting service. 1. Refer to the "Troubleshooting" section in the "Detailed User Guide". If you have difficulties operating the unit, refer to the detailed descriptions in the "Detailed User Guide". http://manual3.jvckenwood.com/index.html/ 2. This unit is a microcomputer-controlled device. Electrostatic discharge, external noise and interference (from a TV, a radio, etc.) might prevent it from functioning properly. In such a case, reset the unit. ① Remove all the cables from this unit. ② Press the "Reset button" located inside of the terminal cover. (Before pressing the reset button, close the LCD monitor to turn off this unit.) ③ Reattach the AC adapter, open the LCD monitor and this unit powers on automatically. 3. If the above do not solve the problem, consult your nearest JVC dealer or JVC service center.

Built-in Battery

This unit is equipped with a built-in lithium-ion battery. Before using this Unit, be sure to read the following cautions: \- To avoid hazards …do not burn. …do not modify or disassemble. …do not expose this Unit to temperatures exceeding 60 °C, as this may cause the built-in battery to overheat, explode or catch fire. • To prevent damage and prolong service life … do not subject to unnecessary shock. ... charge within the temperature range of 10^irc C to 35^irc C. Cooler temperatures require longer charging time, or in some cases stop charging at all. Warmer temperatures prevent complete charging, or in some cases stop charging at all. ... store in a cool, dry place. Extended exposure to high temperatures will increase natural discharge and shorten service life. … keep a 30% battery level (☐) if the battery is not to be used for a long period of time. In addition, fully charge and then fully discharge the battery every 6 months, then continue to store it at a 30% battery level (☐). ... remove the AC adapter from the unit when not in use, as some machines use current even when switched off. … do not drop intentionally or subject to strong impact.

Recording Medium

\- Be sure to follow the guidelines below to prevent corruption or damage to your recorded data. - Do not bend or drop the recording medium, or subject it to strong pressure, jolts or vibrations. - Do not splash the recording medium with water. - Do not use, replace, or store the recording medium in locations that are exposed to strong static electricity or electrical noise. - Do not turn off the camcorder power during shooting, playback, or when otherwise accessing the recording medium. - Do not bring the recording medium near objects that have a strong magnetic field or that emit strong electromagnetic waves. \- Do not store the recording medium in locations with high temperature or high humidity. \- Do not touch the metal parts. \- When erasing data using the camcorder, the data won't be erased completely. When handing over your camcorder and/or SD card, you are recommended to erase all of the data by either performing "FORMAT" or "FACTORY PRESET" operation on this unit, using commercially available software, or by physically destroying the camcorder.

LCD Monitor

• To prevent damage to the LCD monitor, DO NOT … push it strongly or apply any shocks. … place the camcorder with LCD monitor on the bottom. • To prolong service life … avoid rubbing it with coarse cloth. While the LCD monitor screen has more than 99.99% effective pixels, 0.01% of the pixels may be bright spots (red, blue, green) or dark spots. This is not a malfunction. The spots will not be recorded.

Main Unit

- For safety, DO NOT … open the camcorder's chassis. … disassemble or modify the unit. … allow inflammables, water or metallic objects to enter the unit. … disconnect the power supply while the power is on. … place naked flame sources, such as lighted candles, on the apparatus. … leave dust or metal objects adhered to the power plug or an AC wall outlet. ... insert any objects in the camcorder. - Avoid using the unit … in places subject to soot or steam such as near a cooking stove. … in places subject to excessive shock or vibration. … near a television set. ... near appliances generating strong magnetic or electric fields (speakers, broadcasting antennas, etc.). … in places subject to extremely high (over 40 °C) or extremely low (under -10 °C) temperatures. • DO NOT leave the unit … in places of over 50°C … in places where humidity is extremely low (below 35 %) or extremely high (above 80 %) with the terminal cover open. … in direct sunlight. … in a closed car in summer. … near a heater. … in high places such as on a TV. Leaving the unit in high places while a cable is connected may result in a malfunction if the cable is caught and the unit falls onto the floor. • To protect the unit, DO NOT … drop the unit or strike it against hard objects. ... subject it to shock or excessive vibration during transportation. … keep the lens directed at extremely bright objects for long periods. … expose the lens to direct sunlight. … swing it excessively when using the hand strap. … swing the soft camcorder case excessively when the camcorder is inside it. … cover camcorder with a towel, cloth and so on. • To prevent the unit from dropping \- Fasten the grip belt securely. \- When using the camcorder with a tripod, attach the camcorder to the tripod securely. If the camcorder drops, you may be injured and the camcorder may be damaged. When a child uses the unit, there must be parental guidance.

Dear Customer, [European Union]

This apparatus is in conformance with the valid European directives and standards regarding Radio and RoHS. European representative of JVC KENWOOD Corporation is: JVCKENWOOD Deutschland GmbH Konrad-Adenauer-Allee 1-11 61118 Bad Vilbel GERMANY A copy of the Declaration of Conformity with regard to the RE Directive 2014/53/EU can be downloaded from the following Web sites. http://www3.jvckenwood.com/ecdoc/

CE

Hereby, JVC declares that this system [GZ-RX605BE, GZ-RX601BE] is in compliance with the essential requirements and other relevant provision of Directive 2014/53/EU.

Wireless LAN

- This device is a 2.4 GHz wideband transmission system (transceiver), intended for use in all EU member states and EFTA countries, except in France and Italy where restrictive use applies. - In Italy the end-user should apply for a license at the national spectrum authorities in order to obtain authorization to use the device for setting up outdoor radio links and/or for supplying public access to telecommunications and/or network services. - This device may not be used for setting up outdoor radio links in France and in some areas the RF output power may be limited to 10 mW EIRP in the frequency range of 2454 - 2483.5 MHz For detailed information the end-user should contact the national spectrum authority in France.

Remember that this unit is intended for private consumer use only.

Any commercial use without proper permission is prohibited. (Even if you record an event such as a show, performance or exhibition for personal enjoyment, it is strongly recommended that you obtain permission beforehand.)

Trademarks

- AVCHD Progressive and AVCHD Progressive logo are trademarks of Panasonic Corporation and Sony Corporation. - HDMI (High-Definition Multimedia Interface) and HDMI logo are either registered trademarks or trademarks of HDMI Licensing, LLC in the United States and/or other countries.  - Manufactured under license from Dolby Laboratories. Dolby and the double-D symbol are trademarks of Dolby Laboratories. • SDXC logo is a trademark of SD-3C LLC. - Windows® and Windows Vista® are either registered trademarks or trademarks of Microsoft Corporation in the United States and/or other countries. - Apple, Mac, Mac OS, OS X, iMovie, iPhoto, iPhone and Safari are trademarks of Apple Inc., registered in the U.S. and other countries. - Intel and Intel Core are trademarks or registered trademarks of Intel Corporation or its subsidiaries in the United States and other countries. - Google™, Android™, YouTube™, YouTube logo and Chrome™ are trademarks and/or registered trademarks of Google Inc. - Wi-Fi, Wi-Fi logo, Wi-Fi CERTIFIED, Wi-Fi CERTIFIED logo, Wi-Fi Protected Setup, Wi-Fi Protected Setup logo, WPA, and WPA2 are trademarks or registered trademarks of Wi-Fi Alliance. - QR Code is a registered trademark of Denso Wave Incorporated. - Other product and company names included in this instruction manual are trademarks and/or registered trademarks of their respective holders. - Marks such as ^TM and ^® have been omitted in this manual. Approximate Video Recording Time

Quality	Built-in memory	SDHC/SDXC Card
	8 GB 4 GB	8 GB 16	GB 32 GB	64 GB 128 GB
UXP 35 m	20 m 40 m 1 h 2	20 m 2 h 4	40 m 5 h 4	0 m 11 h 3	30 m
XP 50 m	30 m 1 h 1 h 50	m 3 h 50	m 8 h 10 m	16 h 20 m
EP 3 h 1	h 40 m 3 h 30 m	7 h 14 h	28 h 50 m	57 h 50 m
50P 30 m	15 m 35 m 1 h 1	0 m 2 h 3	0 m 5 h 10	h 10 m

- The recordable time is only a guide. The actual recording time may be longer or shorter than the time indicated above. Camera

Power supply Using AC adapter: DC 5 V
Power consumption	2.3 W (when [LIGHT] is set to [OFF] (GZ-RX605) and [MONITOR BRIGHTNESS] is set to [3] (standard) and [SYSTEM SELECT] is set to [50i])Rated Current Consumption: 2A
Dimensions 60 mm	x 59.5 mm x 127 mm(W x H x D: excluding grip belt)
Weight	Approx. 295 g

Wireless LAN

Frequency Range	1 - 13 ch :2412 - 2472 MHz
Output Power	11 b/g/n:12.21 dBm (max)

The specifications and appearance of this product are subject to changes for further improvement without prior notice. For more information, please refer to the Detailed User Guide. http://manual3.jvckenwood.com/index.html/   JVCKENWOOD Corporation 3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

Grundlæggende brugervejledning

VIDEOKAMERA GZ-RX605BE GZ-RX601BE ENGLISH DANSK SUOMI SVENSKA NORSK

3D rendered mechanical component with cylindrical body and flange (no text or symbols)

EverioR

Detaljeret brugervejledning

For yderligere oplysninger om betjening af dette produkt, bedes du henvise til „Detaljeret brugervejledning“ på den følgende website. http://manual3.jvckenwood.com/index.html/

Mobile Brugervejledning

Når du er udenfor, se „Mobile Brugervejledning". Mobile Brugervejledning kan ses med en standardbrowser for Android tablet og iPhone.  http://manual3.jvckenwood.com/mobile/eu/

Kære kunder

Vi takker dig for at købe dette JVC produkt. Inden du tager produktet i brug, bedes du læse Sikkerhedsforskrifterne og Forholdsreglerne på side. 2 og side. 15 for at sørge for sikker anvendelse af produktet.

BEMÆRKNINGER:

- Typebetegnelse og forsigtighedsregler er anbragt på undersiden og/eller bagsiden af hovedenheden. - Serienummerpladen er placeret på batteripakningens monteringsdel. - Information om mærkekapacitet og sikkerhedsforskrifter for lysnetadapteren sidder på over- og/eller undersiden.

FORSIGTIGHEDSREGLER:

- Forsøg aldrig at lukke kabinettet op. Der er risiko for at få elektrisk stød. Der findes ingen dele i kameraet, som brugeren selv kan reparere. Reparationer og service skal udføres af fagfolk. - Hvis De ikke anvender lysnetadapter i længere tid, anbefales det, at De tager netledningen ud af stikkontakten i væggen.

FORSIGTIG:

For at undgå elektrisk stød eller beskadigelse af apparatet, skal den lille ende af netledningen

Pure electrical outlet diagram without any text, numbers, or symbols

trykkes godt ind i lysnetadapteren, indtil den ikke kan rokkes, hvorefter den store ende af netledningen sættes i et vekselstrømsudtag.

FORSIGTIG:

Der er et indbygget litium-ion-batteri inde i enheden. Når du kasserer enheden, bør du tage miljøproblemer i betragtning og overholde de lokale regler og love, der vedrører afhændelsen af disse batterier, til punkt og prikke.

ADVARSEL:

Videokameraet med installeret batteri må ikke udsættes for stærk varme som f.eks. direkte sollys, ild eller lignende.

FORSIGTIG:

Netstikket skal være umiddelbart tilgængeligt. - Fjern netstikket omgående, hvis denne enhed fungerer unormalt.

FORSIGTIGHEDSREGLER:

- Sørg for at bruge den medfølgende lysnetadapter. - Den medfølgende lysnetadapter må ikke bruges med andre anordninger. Ret ikke objektivet direkte mod solen. Dette kan føre til øjenskader og bevirke, at det interne kredsløb ikke fungerer, som det skal. Desuden vil der være fare for brand og/eller elektrisk stød.

FORSIGTIG!

De følgende bemærkninger vedrører eventuel fysisk beskadigelse af kameraet og personskade. Hvis De bærer eller holder kameraet i LCD-monitoren, risikerer De at tabe eller beskadige den. Brug ikke et trebenet stativ, hvis underlaget er ustabilt eller ujævnt. Stativet kan vælte, hvorved kameraet kan lide skade.

FORSIGTIG!

Tilslutning af kabler (lyd/video, osv.) til kameraet og anbringelse af det ovenpå et fjernsyn frarådes, da der i så fald vil være fare for at snuble over kablerne med nedfald af kameraet og materiel skade og personskade til følge. Dette produkt er godkendt ifølge AVC Patent Portfolio License for personlig brug af en forbruger eller andre brugere, som ikke modtager betaling for at (i) kode en video i overenstemmelse med AVC-standarden ("AVC Video") og/eller (ii) kode AVC video der er blevet kodet af en forbruger, som er engageret i en personlig aktivitet, og/eller er blevet indhentet fra en videoleverandør der har licens til at levere en AVC Video. Der er ikke bevilliget noget licens, eller det skal antyde nogen anden anvendelse. Yderligere oplysninger kan fås fra MPEG LA, L.L.C. Se http://www.mpegla.com M/D på enheden angiver måned og produktionsår.   Oplysninger om bortskafning af gammelt elektrisk udstyr og batterier (gælder for lande som har indført separate systemer for indhentning af affald) Produkter og batterier med symbolet (vogn med kryds) må ikke kasseres som husholdningsaffald. Gammelt elektrisk og elektronisk udstyr og batterier skal recirkuleres på et anlæg, der er i stand til at håndtere disse elementer og deres affaldsprodukter. Kontakt de lokale myndigheder for oplysninger om et genbrugssted i nærheden af dig. Korrekt recirkulering og bortskaffelse af affald hjælper til med at bevare ressourcer mens det forebygger skadelige virkning af vores helbred og miljøet. Bemærk: Tegnet „Pb“ under symbolet for batterier giver udtryk for at dette batteri indeholder bly.

Lav en sikkerhedskopi af vigtige optagede data

JVC er ikke ansvarlig for tab af data. Det anbefales, at du kopierer vigtige, optagede data til en disk eller et andet optagemedie til lagring en gang hver tredje måned.

Husk på, at dette kamera udelukkende er beregnet til private indspilninger.

Enhver kommerciel anvendelse uden forudgående tilladelse er forbudt. (Selv i tilfælde hvor du indspiller en begivenhed såsom et show, en forestilling eller en udstilling til personlig brug, anbefales det stærkt, at du på forhånd indhenter tilladelse.)

Varemærker

- AVCHD Progressive og AVCHD Progressive-logoet er varemærker, der tilhører Panasonic Corporation og Sony Corporation. - HDMI (High-Definition Multimedia Interface) og HDMI-logoet er enten registrerede varemærker eller varemærker der tilhører HDMI Licensing, LLC i USA og/eller andre lande. - Fremstillet under licens fra Dolby Laboratories. Dolby og dobbelt-D symbolet er varemærker, tilhørende Dolby Laboratories. - SDXC-logoet er et varemærke der tilhører SD-3C LLC. - Windows® er enten et registreret varemærke eller et varemærke tilhørende Microsoft Corporation i USA og/eller andre lande. - Apple, Mac, Mac OS, OS X, iMovie, iPhoto, iPhone og Safari er varemærker, der tilhører Apple Inc., registreret i USA og andre lande. - Intel og Intel Core er varemærker eller registrerede varemærker, der tilhører Intel Corporation eller deres datterselskaber i USA og andre lande. - Google™, Android™, YouTube™, YouTube-logoet og Chrome™ er varemærker og/eller registrerede varemærker, der tilhører Google Inc. - Wi-Fi, Wi-Fi logoet, Wi-Fi CERTIFIED, Wi-Fi CERTIFIED-logoet, Wi-Fi Protected Setup, Wi-Fi Protected Setup logo, WPA og WPA2 er varemærker eller registrerede varemærker, der tilhører Wi-Fi Alliance. - QR Code er et registreret varemærke tilhørende Denso Wave Incorporated. - Andre produkt- og firmanavne, der er omfattet i denne brugervejledning er varemærker og/eller registrerede varemærker der tilhører deres respektive ejere. - Mæker som for eksempel ^TM og ® er blevet udeladt i denne manual.

QUAD PROOF

Denne enhed er udstyret med Vandtæt, Støvtæt, Faldsikkert og Frostsikkert.

 Vandtæt: Svarende til IEC Standardpublikation 529 IPX8 og IPX6 (30 minutter ved dybder på op til 5 m)  Støvtæt: Svarende til IEC Standardpublikation 529 IP5X  Faldsikkert: Dette kamera overholder selskabets testning i overensstemmelse med „MIL-STD-810F Method; 516.5 Shock: Falde ned på 3 cm tyk krydsfinér fra en højde på 1,5 m“  Frostsikker: Tilladt driftstemperatur: -10 °C til +40 °C Bemærk: Temperaturer mellem -10 °C og 0 °C sænker midlertidig batteriets ydeevne og reducerer tiden tilgængelig til optagelse.

Forholdsregler for vandtæt funktion

- Funktionsfejl på grund af forkert brug af kunden dækkes ikke af garantien. - Før anvendelse i vand skal du læse og forstå „Detaljeret brugervejledning“. - Luk terminaldækslet godt, indtil det klikker, og bekræft at det røde lys slukkes helt. - Sørg for, at der ingen skade er, og at ingen fremmedlegemer sidder fast på pakningen inden i dækslet. - Brug videokameraet i havvand og ferskvand, der ikke er dybere end 5 m, og ikke i mere end 30 min. - Våndtætheden kan ikke garanteres, hvis videokameraet udsættes for stød, som f.eks. ved tab. - Hop ikke i og dyk ikke ned i vand, mens du holder videokameraet. - Anvend ikke videokameraet i stærke vandstrømme ved eksempelvis rafting eller under vandfald. Det stærke vandtryk kan forringe vandtætheden. - Gennémvæd ikke videokameraet i varme kilder eller vand over 40 °C.

Tildugning indvendigt i objektivet

Modeller med vandtæt funktion er lufttætte. Når temperaturen stiger under optagelse, kan der opstå kondensering i objektivet som følge af fugtighed indvendigt.

Under optagelse

For at undgå temperaturstigning i denne enhed anbefaler vi dig, at du anvender enheden på følgende måder. ① Undgå hyppig udsættelse for direkte sollys. Optag i skygge, eller benyt en paraply. Mest optimalt vil det være at lade et vådt håndklæde dække enheden. ② Det anbefales at anvende stativ. Længere tids optagelse, mens du holder enheden i hænderne, medfører temperaturstigning i enheden. ③ Det er bedre at lade terminaldækslet stå åbent under optagelse. Funktionerne for vandtæt, støvtæt og stødsikker virker dog ikke i denne tilstand. Vær opmærksom på omgivelserne ved anvendelse af kameraet. (Anvend ikke et vådt håndklæde). ④ Sørg for, at der er slukket for strømmen, när du ikke optager. Strømmen slukker, när LCD-skærmen lukkes.

Under opladning

Det anbefales at oplade enheden i et område med lav luftfugtighed. Fugtig luft inde i enheden kan medføre kondensering. Vi anbefaler, at du oplader enheden i et rum, hvor der ikke benyttes luftfugter, og om sommeren i et rum med aircondition.

Når der opstår tildugning indvendigt i objektivet

Åbn terminaldækslet for at sænke temperaturen, luk LCD-skærmen, og lad kameraet være i et stykke tid. Åbn terminaldækslet.

Technical line drawing of a mechanical housing or enclosure with internal components and a diagonal line (no text or symbols)

Beskyttelse af objektivet

Der er beskyttelsesglas foran på objektivet for at beskytte det. \- Hvis beskyttelsesglasset er snavset, skal du tørre det af med en renseklud, der fås i handelen. Objektivets beskyttelsesglas

3D rendering of a mechanical component with a cylindrical body and mounting features (no text or symbols visible)

Indhold

Sikkerhedsforskrifter 2 Kontrol af medfølgende tilbehør ...... 6 Delenes navne og deres funktioner ..... 7 Indstilling af dato og tid 8 Åbn terminaldækslet (SD-kortets låg) 9

Kom godt i gang

Opladning af batteriet 10 Indsættelse af SD-kort 11

Optagelse

Videooptagelse 12 Videokvalitet 13

Afspilning

Afspilning/sletning af filer på denne enhed ..... 14

Yderligere oplysninger

Fejlfinding/Forholdsregler 15 Optagelsestid/specifikationer 18

Kontrol af medfølgende tilbehør

Lysnetadapter UIA312-0520  USB-kabel (type A - Mikro type B)  Kernefilter (Stort) (for AV-kabel)  Strømledning  AV-kabel E3A-0085-00  Kernefilter (lille) (for lysnetadapter)  Adapterkabel QAM1580-001  Linselåg  Grundlæggende brugervejledning (denne håndbog)  - Når du køber et nyt AV.-kabel bedes du kontakte din JVC-forhandler eller det nærmeste JVC servicecenter for yderligere oplysninger. - Montér linselåget, når du bærer kameraet rundt, og når kameraet ikke er i brug.

Delenes navne og deres funktioner

 ① Objektivets beskyttelsesglas Hvis beskyttelsesglasseter snavset, skal du tørre det af med en klud, der fås i handelen. ② Lys (GZ-RX605) ③ Stereomikrofon ④ LCD-skærm ⑤ CHARGE Lampen (opladning) (side. 10) ⑥ POWER/ACCESS Lampen (Strøm/adgang) ⑦ Zoom/lydstyrke-reguleringsarm (side. 12, 14) ⑧ START/STOP (Video-optagelse)-knap (side. 12) ⑨ Terminaldæksel (SD-kortdæksel) ⑩ Port til SD-kort (side. 11) ⑪ Nulstillingsknap ⑫ HDMI mini-stikket ⑬ AV-stik ⑭ USB-stik

■ Fastgøring af kernefiltret

Fastgør kernefilteret på AV-kablet og kablet til lysnetadapter som vist i illustrationen. Kernefiltret reducerer interferensen, når dette apparat er koblet til andre enheder. - Anvend det lille kernefilter til kablet til lysnetadapteren og det store kernefilter til AV-kablet - Fastgør ikke kernefilteret til det medfølgende Adapterkabel. Udløs stopperen.

Den skal kobles til apparatet Sno en gang (for AV-kabel) Sno to gange (for kabel til lysnetadapter)

Indstilling af dato og tid

1 Åbn LCD-skærmen.


Technical line drawing of a mechanical device with a central component and a side panel (no text or symbols)

\- Enheden tænder. Enheden slukker, när LCD-skærmen er lukket.

2 Tryk [OK] Har [SET DATE/TIME!] bliver vist.


3 Angiv dato og klokkeslæt.

 - Når der trykkes på dag, måned, år, time eller minut, bliver ∧ og ∨ vist. Tryk på ∧ eller ∨ for at justere værdien. - Gentag dette trin til at indstille dag, måned, år, time og minut.

4 Elter industilling ar dato og tid, tryk [SAVE].

5 Væig din Region og tryk pa [SAVE].

- Tidsforskellen mellemden valgte by og GMT (Greenwich Mean Time) bliver vist. - Tryk på for at vælge byens navn.

Åbn terminaldækslet (SD-kortets låg)

① Åbn LCD-skærmen. ② Skub terminaldækslets lås ned, og skub dækslet til side ③ Løft dækslet langsomt.

■ For at lukke

 Ikke lukket ordentligt, hvis det røde mærke er synligt! Lad først LCD-skærmen være åben. ① Klap dækslet langsomt ned, mens du sørger for, at den grå, vandtætte forsegling passer ind i åbningen ved terminalerne. ② Tryk hele dækslet ned mod videokameraet med jævn kraft, og montér omhyggeligt dækslet helt. ③ Skub dækslet godt på plads, indtil den giver et klik. (Dækslet er ikke lukket ordentligt, hvis det røde mærke på terminaldækslets lås er synligt).

FORSIGTIG

- Du må ikke være for voldsom, når du åbner eller lukker terminaldækslet. - Åbn eller luk ikke terminaldækslet, hvis dine hænder er våde eller fyldt snavs/sand. - Sørg for, at der ikke samler sig snavs, støv, hår, sand og andre fremmedlegemer mellem den vandtætte forsegling og kamerahuset. - Du må aldrig beskadige eller ridse den vandtætte forsegling og terminaldækslet. Gør du det, kan det medføre lækager. Hvis forseglingen er beskadiget, bedes du kontakte dit nærmeste JVC-servicecenter for udskiftning. (Udskiftningen er ikke gratis). - Læs „Detaljeret brugervejledning“ omhyggeligt, før du anvender videokameraet under vand eller på steder, der udsættes for vanddråber.

Opladning af batteriet

Et batteri er bygget ind i videokameraet.

1 Åbn terminaldækslet (side. 9) 2 Tilslut Adapterkablet til AC-adapteren. 3 Tilslut AC-adapteren til stikkontakten (100 V til 240 V). 4 Forbind den anden side til USB-stikket på Enheden.

FORSIGTIG

- På købstidspunktet, eller hvis batteriet ikke anvendes i længere tid, er opladningstiden længere end normalt. Kameraet tændes ikke, hvis den resterende batterikapacitet er lav. Hvis dette er tilfældet, skal du oplade batteriet i mere end 40 minutter, før du tænder for strømmen. - Opladningstid: Ca. 6 t og 10 min (når der oplades ved 25°C) - Batteriet kan ikke oplades uden for en stuetemperatur på mellem 10 °C og 35 °C. Lampen CHARGE begynder ikke at lyse, når batteriet ikke lades op. Hvis temperaturen stiger eller falder under opladning, blinker lampen CHARGE langsomt, og opladningen stopper. I så fald skal du fjerne lysnetadapteren, trykke på knappen Nulstil og vente, til stuetemperaturen ligger inden for det ovennævnte interval, før du oplader igen. - Du kan optage eller afspille videoer under opladning. (Opladningstiden er dog længer end normalt. Derudover reduceres den tilbageværende batterikapacitet muligvis i henhold til forholdene). Hvis den indvendige temperatur stiger ved anvendelse af enheden, skal du midlertidigt indstille opladningen. (Lampen CHARGE slukker). - Hvis der opstår funktionsfejl (såsom overspænding), stopper opladningen. I så fald blinker lampen CHARGE hurtigt som underrettelse. - Når optagetiden bliver meget kort, selvom batteriet er fuldt opladet, skal du skifte batteriet ud. For detaljer om udskiftning af det indbyggede batteri (mod betaling), kontakt det nærmeste JVC-servicecenter. - For detaljer om andre opladningsmetoder, se „Detaljeret brugervejledning“. Videoer og stillbilleder optages og lagres på den indbyggede hukommelse ved de indledende indstillinger. Indsæt et almindeligt SD-kort, hvis du ønsker at optage og lagre på SD-kortet. For detaljer om skift af medie, se „Detaljeret brugervejledning“.  \* Før du indsætter SD-kortet, skal du lukke LCD-skærmen for at slukke denne enhed.

■ Sådan fjernes SD-kortet

Tryk SD-kortet ned en gang, og træk det ud af kameraet i en lige vinkel.

BEMAERK

Funktionerne bekræftes på de følgende SD-kort.

Producent Panasonic, TOSHIBA, SanDisk
Video	Klasse 4 (CLASS4) eller højere kompatibelt SD-kort (2 GB)/Klasse 4 (CLASS4) eller højere kompatibelt SDHC-kort (4 GB til 32 GB)/Klasse 4 (CLASS4) eller højere kompatibelt SDXC-kort (64 GB til 128 GB)Når der optages med videokvalitet [UXP], anbefales det at der bruges klasse 6 (CLASS6) eller højere.Når der optages i progressivt format (50p), er Klasse 6 (CLASS6) eller derover påkrævet.
Stillbillede	SD-kort (256 MB til 2 GB) / SDHC-kort (4 GB til 32 GB) / SDXC-kort (64 GB til 128 GB)

\- Hvis der bruges andre SD-kort (inklusive SDHC/SDXC-kort) end dem, der er angivet ovenfor, optages dataene muligvis ikke korrekt eller går tabt. \- Der er ingen garanti for at enheden fungerer med alle SD-kort, selvom de ovenfor beskrevne anvendes. Nogle SD-kort fungerer muligvis ikke på grund af specifikationsændringer, osv. \- For at beskytte dataene, må SD-kortets stik ikke berøres. \- Når du bruger et SDXC-kort, skal du kontrollere kompatibiliteten med din computers operativsystem ved at henvise til Detaljeret brugervejledning. \- Anvend ikke miniSD- eller mikroSD-kort (selvom kortet er sat ind i en adapter). Det kan medføre funktionsfejl i videokameraet. Du kan optage uden at bekymre dig om indstillingerne ved hjælp af indstillingen i.A. (Intelligent Auto). Indstillinger, som for eksempel belysning og fokus, bliver automatisk justeret for at passe til optagelsesforholdene. Det anbefales at lave en prøveoptagelse, før du optager en vigtig scene.

\- Du kan også trykke ■ REC på berøringsskærmen for at optage. For at stoppe optagelsen, tryk på ● REC. Derudover kan du også trykke på WT for at zoome.

■ Indikationer under video optagelsen


BEMAERK

- Den anslåede optagetid for det medfølgende batteri er omtrent 2 timer og 40 minutters faktisk optagelse og op til 4 timer og 50 minutters kontinuerlig optagelse. - Fjern ikke SD-kortet, når POWER/ACCESS-lampen lyser. De optagede data kan blive ulæselige. - I funktionen [AUTO POWER OFF] slukker kameraet automatisk, hvis der ikke foretages nogen handlinger i 5 minutter, for at spare strøm. (Enheden går i standby-tilstand, når lysnetadapteren anvendes). - Synsvinklen skifter kan ændre sig når billedstabilisatoren tændes eller slukkes. - Ved optagelse under vand kan den indvendige, mekaniske støj (såsom lyd fra zoom) let opfanges og optages. Dette er ikke en fejl. - Videoer optaget i 50p-tilstand (vælg [50p] i [SYSTEM SELECT]) kan kun afspilles af de AVCHD Progressive-kompatible anordninger.

Videokvalitet

Denne enhed kan optage i høj opløsning (1920x1080). Standardindstilling for [VIDEO QUALITY] er XP. ■ Sådan ændres indstillingen ① Tryk [MENU]. ② Tryk [RECORD SETTING]. ③ Tryk [VIDEO QUALITY]. ④ Tryk på den ønskede videokvalitet.

AVCHD(1920x1080)	UXP Højere videokvalitet
	XP(Standard)	Mere optagetid
	EP

- For den omtrentlige video optagetid, se side. 18. - Du bedes se „Detaljeret brugervejledning“ når der optages i progressivt format (50p).

Afspilning/sletning af filer på denne enhed

Vælg og afspil de optagede videoer eller stillbilleder fra en indeksskærm (visning af miniaturebillede).  3 Tryk på filen for at afspille den.  - Tryk på 📄/SD for at vælge det medie, der skal afspilles. - Tryk på || for at stoppe afspilningen. - Tryk for at vende tilbage til video indeksskærmen. Sådan slettes uønskede filer ① Tryk ☐. ② Tryk på filerne for at slette. Mærket √ kommer til syne på den valgte fil. For at fjerne mærket √, tryk igen.  ③ Tryk "SET". ④ Tryk "EXECUTE" når den bekræftende meddelelse vises. ⑤ Tryk "OK". \- Ved afspilning af videoer optaget i indstillingen 50p (vælg [50p] i [SYSTEM SELECT]), se „Detaljeret brugervejledning“. ■ Sådan fanges et stillbillede under afspilning ① Sæt afspilningen på pause med Ⅱ. ② Tryk på START/STOP-knappen, eller tryk på 📋 på LCD-skærmen.

BEMAERK

- Mens denne enhed anvendes med LCD-skærmen når den vendes og lukkes, stiger temperaturen lettere. Lad LCD-skærmen være åben når du bruger denne enhed. - Strømmen kan slukkes for at beskytte kredsløbet, hvis enhedens temperatur stiger for meget.

Fejlfinding

Hvis du oplever problemer med dette apparat, bedes du kontrollere fölgende, inden du anmoder om service. 1. Se venligst „Fejlfinding“ sektionen i „Detaljeret brugervejledning“. Hvis du har svært ved at betjene apparatet, bedes du henvise til den detaljerede beskrivelse i „Detaljeret brugervejledning“. http://manual3.jvckenwood.com/index.html/ 2. Denne enhed er en mikrocomputer-styret enhed. Elektrostatisk udladning, ekstern støj og interferens (fra et tv, en radio, etc.) kan hindre apparatet i at fungere korrekt. Hvis dette er tilfældet, skal apparatet genindstilles. ① Fjern allekabler fra denne enhed. ② Tryk på „Nulstil-knappen“, der befinder sig indenfor terminaldækslet. (Før du trykker på Nulstil-knappen, skal du lukke LCD-skærmen for at slukke denne enhed.) ③ Tilslut AC-adapteren igen, åbn LCD-skærmen, hvorefter denne enhed automatisk slår strømmen til. 3. Hvis ovennævnte ikke løser problemet, bedes du kontakte din nærmeste JVC-forhandler eller JVC-servicecenter.

Indbygget Batteri

Dette apparat er udstyret med et indbygget litiumion-batteri. Før du anvender denne Enhed, skal du sørge for at læse følgende forholdsregler: • Du undgår farlige situationer ved … ikke at brænde batteriet. … ikke at ændre eller skille batteriet ad. … udsæt ikke denne Enhed for temperaturer over 60 °C, da dette kan medføre, at det indbyggede batteri overophedes, eksploderer eller begynder at brænde. - For at forhindre skader og forlænge levetiden skal du … ikke udsætte batteriet for unødvendige stød. ... oplade batteriet inden for et temperaturområde fra 10°C til 35°C. Ved køligere temperaturer kræves der længere opladningstid, eller opladningen stopper i visse tilfælde helt. Varmere temperaturer forhindrer fuld opladning eller stopper i visse tilfælde opladningen. opbevare batteriet på et køligt, tørt sted. Hvis det udsættes for høje temperaturer i længere tid, fremskyndes den naturlige afl adning, og batteriets levetid afkortes. … Oprethold et batteriniveau på 30 % (☐), hvis batteriet ikke skal bruges i længere tid. Oplad derudover batteriet fuldstændigt, og aflad det derefter hver 6. måned, hvorefter det fortsat skal opbevares med et batteriniveau på 30 % (☐). ... fjern AC-adapteren fra enheden när den ikke anvendes, da nogle maskiner bruger strøm, selv när de er slukkede. … den må ikke tabes eller udsættes for kraftige slag.

Indspilningsmedie

\- Sørg for at følge nedenstående retningslinjer for at undgå beskadigelse eller ødelæggelse af dine indspillede data. \- Undlad at bøje eller tabe indspilningsmediet eller at udsætte det for kraftige tryk, stød eller vibrationer. \- Undlad at sprøjte vand på indspilningsmediet. \- Undlad at bruge, udskifte eller gemme indspilningsmediet på steder, derer udsat for kraftig statisk elektricitet eller elektrisk støj. \- Undlad at afbryde strømtilførslen til videokameraet under optagelse, afspilning, eller när der i øvrigt læses eller skrives på indspilningsmediet. \- Undlad at placere indspilningsmediet i nærheden af genstande, der har et kraftigt magnetfelt eller udsender kraftig elektromagnetisk stråling. \- Undlad at gemme indspilningsmediet på steder med høje temperaturer eller høj luftfugtighed. \- Undlad at berøre metaldelene. \- Når du formaterer eller sletter data med videokameraet, er det kun filens administrationsoplysninger der bliver ændret. Dataene bliver ikke helt slettet fra optagelsesmediet. Hvis du ønsker at slette alle dataene fuldstændigt, anbefaler vi at du enten bruger en software der fås i handelen, som er specielt designet til det formål, eller fysisk destruerer videokameraet.

LCD-skærm

\- Forebyg skader på LCD-skærmen ved IKKE at ... trykke hårdt på den eller udsætte den for stød. … stille kameraet med LCD-skærmen nedad. \- For at forlænge dens levetid skal du … undgå at gnubbe på den med en grov klud. Selvom LCD-skærmen har mere end 99,99 % effektive pixels, kan 0,01 % af pixels være lyse prikker (røde, blå, grønne) eller mørke prikker. Dette er ikke en fejl. Prikkerne bliver ikke optaget.

Hovedenhed

\- Af sikkerhedsmæssige årsager må du IKKE … åbne kameraet. … skille kameraet ad eller ændre det. … lade brændbart materiale, vand eller metalgenstande trænge ind i kameraet. … Afbryd strømtilførslen, mens der er tændt for strømmen. anbringe åben ild, f.eks. stearinlys, oven på apparatet. … lade pulver- eller metalgenstande være fastgjort til strømstikket eller en stikkontakt. … indsætte genstande i kameraet. \- Undgå at bruge kameraet … på steder med sod eller damp som for eksempel i nærheden af et komfur. … på steder, hvor der er risiko for kraftige stød eller vibrationer. … i nærheden af et tv. … i nærheden af apparater, der frembringer stærke magnetiske eller elektriske felter (højttalere, senderantenner osv.). … på steder, hvor det kan blive meget varmt (over 40 °C) eller meget koldt (under -10 °C).

• Lad IKKE kameraet ligge

…på steder, hvor det er varmere end 50°C. …på steder, hvor luftfugtigheden er meget lav (under 35%) eller meget høj (over 80%), med terminaldækslet åbent. …i direkte sollys. …i en lukket bil om sommeren. … i nærheden af et varmeapparat. …højt oppe, f.eks. på et tv. Hvis apparatet ligger højt oppe, när et kabel er tilsluttet, kan det medføre funktionsfejl, hvis kablet bliver viklet ind i noget, og apparatet falder på gulvet.

• Beskyt kameraet ved IKKE at

… tabe det eller støde det mod hårde genstande. …udsætte det for stød eller kraftig vibration under transport. …holde objektivet direkte mod meget lyse motiver i længere tid. …udsætte objektivet for direkte sollys. …svinge overdrevent med det vha. håndstroppen. …svinge for meget med tasken, mens kameraet er i den. …Dæk videokameraet med et håndklæde, en klud eller lignende.

- Sådan forhindrer man, at enheden tabes

- Skal du fastgøre remmen. - Sæt kameraet godt fast til stativet, när du bruger kameraet med et stativ. Hvis kameraet falder, kan du muligivs blive skadet, og kameraet kan blive beskadiget. Når et barn bruger enheden, skal det ske under forældrenes overvågning.

Kære kunde, [EU]

Dette apparat er i overensstemmelse med gældende europæiske direktiver og standarder vedrørende radio og begrænsninger for farlige stoffer (RoHS). Europæisk repræsentant for JVC KENWOOD Corporation er: JVCKENWOOD Deutschland GmbH Konrad-Adenauer-Allee 1-11 61118 Bad Vilbel TYSKLAND

En kopi af

overensstemmelseserklæringen i forbindelse med RE-direktiv 2014/53/EU kan downloads på følgende hjemmesider. http://www3.jvckenwood.com/ecdoc/

CE

JVC erklærer hermed, at dette system [GZ-RX605BE, GZ-RX601BE] er i overensstemmelse med de nødvendige krav og andre relevante bestemmelser i direktiv 2014/53/EU.

Wireless LAN

- Denne enhed er et transmissionssystem til 2,4 GHz bredbånd (transceiver) beregnet til brug i alle EU-medlemsstater og EFTA-lande med undtagelse af Frankrig og Italien, hvor der gælder indskrænket brug. - I Italien skal slutbrugeren ansøge om en licens hos de nationale frekvensmyndigheder for at få tilladelse til at bruge enheden til oprettelse af udendørs radiolinks og/eller til levering af offentlig adgang til telekommunikationer og/eller netværkstjenester. - Denne enhed må ikke anvendes til opsætning af udendørs radiolinks i Frankrig og i visse områder skal RF-udgangseffekten begrænses til 10 mW EIRP i frekvensområdet 2454-2483,5 MHz. For yderligere oplysninger skal slutbrugeren kontakte den nationale frekvensmyndighed i Frankrig. Omtrentlig optagetid for video

Kvalitet	Indbygget hukommelse	SDHC/SDXC-kort
	8 GB 4 GB 8	GB 16 GB	B 32 GB	64 GB 128 GB
UXP 35 m	20 m 40 m 1 t 20 m	2 t 40 m	5 t 40 m	1 t 30 m
XP 50 m	30 m 1 t 1 t 50 m 3 t	50 m 8 t	10 m 16 t	20 m
EP 3 t 1 t	40 m 3 t 30 m 7 t 14	t 28 t 50	m 57 t 50 m
50P 30 m	15 m 35 m 1 t 10 m	2 t 30 m	5 t 10 t 10 m

- Den tilgængelige optagetid er kun vejledende. Den faktiske optagetid kan være længere eller kortere end den tid, der angives ovenfor. Kamera

Strømforsyning Ved	anvendelse af lysnetadapter: DC 5 V
Strømforbrug 2,3 W	(når [LIGHT] er indstillet til [OFF] (GZ-RX605), og [MONITOR BRIGHTNESS] er indstillet til [3] (standard), og [SYSTEM SELECT] er indstillet til [50i])Mærkespændingsforbrug: 2A
Dimensioner	60 mm x 59,5 mm x 127 mm(B x H x D: eksklusive håndremmen)
Vægt	Ca. 295 g

Trådløst LAN

Frekvensområde Kanal 1 - 13 :2412 - 2472 MHz
Udgangseffekt	11 b/g/n:12,21 dBm (maks.)

Produktets konstruktion og specifikationer forbedres løbende og kan ændres uden varsel. For yderligere oplysninger, se Detaljeret brugervejledning. http://manual3.jvckenwood.com/index.html/   JVC KENWOOD Corporation 3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN VIDEOKAMERA GZ-RX605BE GZ-RX601BE ENGLISH DANSK SUOMI SVENSKA NORSK

3D rendered mechanical component with cylindrical body and flange (no text or symbols)

EverioR

Yksityiskohtainen käyttöopas

Jos haluat tarkempia tietoja tämän tuotteen käyttämisestä, "Yksityiskohtainen käyttöopas" löytyy seuraavasta verkkoo soitteesta. http://manual3.jvckenwood.com/index.html/

Mobile käyttöopas

"Mobile käyttöopas" antaa lisätietoja ulkona käytöstä. Asiakirjaa Mobile käyttöopas voi katsella Android-tabletin ja iPhonen perusselaimella.  http://manual3.jvckenwood.com/mobile/eu/

Hyvät asiakkaat

Kiitämmte tämän JVC-tuotteen hankinnasta. Lue ennen käyttöä luvut Varo-ohjeita ja Huomiot kohdista s. 2 ja s. 15 varmistaaksesi laitteen turvallisen käytön.

HUOMAUTUKSIA:

- Arvo- ja varoituskilvet sijaitsevat päälaitteen pohjassa ja/tai takana. - Sarjanumerokilpi on akun lokerossa. - Verkkolaitteen arvotiedot ja turvahuomautukset löytyvät sen ylä- ja/ tai alapinnalta.

TÄRKEÄÄ:

- Sähköiskujen välttämiseksi laitetta ei saa avata. Sisällä ei ole käyttäjän korjattavissa olevia osia. Jätä kaikki huoltotyöt ammattihenkilön tehtäviksi. - Kun verkkolaitetta ei aiota käyttää pitkähköön aikaan, verkkojohto on syytä irrottaa pistorasiasta.

TÄRKEÄÄ:

Sähköiskun tai laitteen vahingoittumisen välttämiseksi aseta virtajohdon pienempi pää ensin tiukasti verk suurempi pää ser verkkoulosottoon

Pure electrical outlet diagram showing a plug connected to a socket (no text or symbols)

TÄRKEÄÄ:

Laitteessa on sisäänrakennettu litiumioniakku. Laitetta hävitettäessä on otettava huomioon ympäristöongelmat ja noudatettava paikallisia akkujen hävittämisestä annettuja lakeja ja määräyksiä.

VAROITUS:

Videokameraa, jossa on akku, ei saa altistaa liialliselle kuumuudelle, kuten suoralle auringonvalolle, tulelle tai vastaavalle.

TÄRKEÄÄ:

Sähköpistokkeen on heti käytettävissä. - Poista sähköpistoke välittömästi, jos laite toimii epänormaalisti. - Käytä vain mukana toimitettua verkkolaitetta. - Älä käytä mukana toimitettua verkkolaitetta muiden laitteiden kanssa.

TÄRKEÄÄ:

Älä suuntaa objektiivia suoraan aurinkoa vasten. Tämä saattaa aiheuttaa näkövaurioita ja vahingoittaa laitteen sisäisiä piirejä. On olemassa myös palotai sähköiskuvaara.

TÄRKEÄÄ!

Seuraavien huomautusten noudattamatta jättäminen saattaa aiheuttaa kameralle tai käyttäjälle fyysisiä vammoja. Jos kameraa kannetaan pitämällä kiinni nestekidenäytöstä, se saattaa pudota tai mennä epäkuntoon. Älä käytä jalustaa epävakaalla tai epätasaisella alustalla. Jalusta saattaa kaatua, jolloin kamera vahingoittuu vakavasti.

TÄRKEÄÄ!

Emme suosittele kameran johtojen (ääni/kuva, jne) liittämistä ja kameran jättämistä TV:n päälle, sillä johtojen sotkeutuminen saattaa aiheuttaa kameran putoamisen, jolloin se vahingoittuu vakavasti. Tämän tuotteen käyttöoikeus on myönnetty AVC-patenttisalkkukäyttöoikeuden nojalla kuluttajan henkilökohtaiseen käyttöön tai muihin käyttötarkoituksiin, joista ei saa palkkiota (i) videoon koodaamisesta AVC-standardin ("AVC-video") mukaisesti ja/tai (ii) sellaisen AVC-videoon koodauksen purkamisesta, jonka kuluttaja on koodannut henkilökohtaiseen käyttöönsä ja/tai joka on saatu videopalveluntarjoajalta, jolla on oikeus tuottaa AVC-video. Mihinkään muuhun käyttötarkoitukseen ei myönnetä mitään käyttöoikeutta, eikä tällaiseen käyttöoikeuteen viitata. Lisätietoja antaa MPEG LA, L.L.C. Katso http://www.mpegla.com M/D yksikössä tarkoittaa kuukautta ja tuotannonvuotta.   Vanhojen sähkö- ja elektroniikkalaitteiden ja akkujen hävittäminen (koskee maita, joissa on erilliset keräysjärjestelmät) Tuotteita, joissa on symboli (yliviivattu jäteastia) ei saa häviftää kotitalousjätteiden kanssa. Vanhat sähköiset ja elektroniset laitteet tulee viedä asiaan kuuluvin kierrätyskeskuksiin kierrätystä varten. Tietoa lähimmästä kierrätyskeskuksesta saat paikallisilta viranomaisilta. Oikea jätteiden kierrätys ja hävittäminen auttaa resurssien säilyttämisessä samalla kun se suojaa terveyttämme ja ympäristöämme haitallisilta vaikutuksilta. Huom: Merkinta "Pb" akku symbolin alla tarkoittaa etta tämä akku sisaltaa lyijya.

Varmuuskopioi tärkeät tallennetut tiedot

JVC ei ota vastuuta menetetyistä tiedoista. Tärkeät tallennetut tiedot on suositeltavaa varmuuskopioida levylle tai johonkin muuhun median tallennusyksikköön joka kolmas kuukausi.

Muista, että tämä kamera on tarkoitettu vain yksityis- ja kotikäyttöön.

Kaikki luvaton käyttö kaupallisiin tarkoituksiin on kielletty. (Vaikka nauhoitat jonkin esityksen tai näyttelyn yksityiseen tarkoitukseen, suosittelemme luvan pyytämistä etukäteen.)

Tavaramerkit

- AVCHD Progressive ja AVCHD Progressive -logo ovat Panasonic Corporationin ja Sony Corporationin tavaramerkkejä. - HDMI (High-Definition Multimedia Interface) ja HDMI-logo ovat HDMI Licensing, LLC:n rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. - Valmistettu Dolby Laboratories -yrityksen lisenssillä. Dolby ja kaksois-D-symboli ovat Dolby Laboratories -yrityksen tavaramerkkejä. • SDXC-logo on SD-3C LLC:n tavaramerkki. - Windows® on Microsoft Corporation - yrityksen rekisteröity tavaramerkki tai tavaramerkki Yhdysvalloissa ja/tai muissa maissa. - Apple, Mac, Mac OS, OS X, iMovie, iPhoto, iPhone ja Safari ovat Apple Inc:n rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. - Intel ja Intel Core ovat Intel Corporationin tai sen tytäryhtiöiden tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. - Google™, Android™, YouTube™, YouTube logo ja Chrome™ ovat tavaramerkkejä ja/tai Google Inc:n rekisteröityjä tavaramerkkejä. - Wi-Fi, Wi-Fi-logo, Wi-Fi CERTIFIED, Wi-Fi CERTIFIED -logo, Wi-Fi Protected Setup, Wi-Fi Protected Setup -logo, WPA ja WPA2 ovat Wi-Fi Alliancen tavaramerkkejä tai rekisteröityjä tavaramerkkejä. - QR Code on Denso Wave Incorporatedin rekisteröity tavaramerkki. - Muut tässä oppaassa olevat tuotteiden tai yritysten nimet ovat omistajiensa tavaramerkkejä ja/tai rekisteröityjä tavaramerkkejä. - Sellaiset merkit kuten ^TM ja ® on poistettu tästä oppaasta.

QUAD PROOF

Tämä laite on vedenpitävä, pölytiivis sekä pudotuksen ja jäätymisen kestävä.

 Vedenpitävä: Vastaa IEC-standardijulkaisuja 529 IPX8 ja IPX6 (30 minuuttia enintään 5 m:n syvyydessä)  Pölytiivis: IEC-standardijulkaisua 529 IP5X vastaava  Pudotuksen kestävä: Tämä kamera läpäisee yhtiön testauksen, joka noudattaa "MIL-STD-810F-metodia; 516,5 isku: pudotus 3 cm paksulle vanerille 1,5 m korkeudesta"  Jäätymisen kestävä: sallittu käyttölämpötila: -10 °C – +40 °C Huomautus: lämpötilat -10 °C:n ja 0 °C:n välillä alentavat akun suorituskykyä väliaikaisesti vähentäen tallentamiseen käytettävissä olevaa aikaa.

Vedenpitävyystoimintoon liittyvät varotoimet

- Takuu ei kata tuotteen väärinkäytöstä johtuvia toimintahäiriöitä. - Ennen käyttöä vedessä varmista, että olet lukenut ja ymmärtänyt "Yksityiskohtainen käyttöopas". - Sulje liitinsuojus tiukasti, kunnes se napsahtaa ja varmista, että punainen merkki katoaa kokonaan. - Varmista, ettei suojuksen sisäpuolella olevaan tiivisteseen ole tullut vaurioita tai tarttunut mitään vierasta ainesta. - Käytä videokameraa merivedessä ja makeassa vedessä enintään 5 metrin syvyydessä tai korkeintaan 30 minuuttia. - Vesitiiviyttä ei voida taata, jos videokamera altistuu iskuille esim. pudotessaan. - Älä hyppää tai sukella veteen videokameran kanssa. - Alä käytä videokameraa kovassa vedenvirtauksessa, kuten koskissa tai vesiputouksen alla. Kova vedenpaine voi heikentää tuotteen vedenpitävyyttä. - Alä liota videokameraa kuumissa lähteissä tai vedessä, jonka lämpötila on 40 °C tai enemmän.

Linssin sisäpuolen huurtuminen

Vedenpitävät mallit ovat ilmatiiviitä. Kun lämpötila nousee kuvauksen aikana, sisäinen kosteus voi aiheuttaa kosteuden tiivistymisen linssin sisälle.

Tallénnuksen aikana

Suosittelemme käyttämään laitetta seuraavasti, jotta laitteen lämpötila ei nouse. ① Vältä toistuvaa altistusta suoralle auringonvalolle. Kuvaa varjossa tai käytä aurinkovarjoa. Jos pystyt, peitä laite märällä pyyhkeellä. ② Jalustan käyttöä suositellaan. Laitteen lämpötila nousee, kun sitä pidetään pitkään kädessä kuvauksen aikana. ③ Liitinsuojus kannattaa jättää auki kuvauksen ajaksi. Tällöin laite ei kuitenkaan ole vedenpitävä, pölytiivis eikä iskunkestävä. Ota ympäristö huomioon, kun käytät kameraa. (Älä käytä märkää pyyhettä.) ④ Muista katkaista virta, kun et kuvaa. Virta katkeaa, kun LCD-monitori suljetaan.

Latauksen aikana

Suosittelemme lataamaan laitteen paikassa, jossa ilmankosteus on pieni. Laitteen sisällä oleva kostea ilma voi saada kosteuden tiivistymään. Suosittelemme lataamaan laitteen tilassa, jossa ei ole ilmankostutinta, ja kesällä ilmastoidussa tilassa.

Kun linssin sisäpuoli huurtuu

Avaa liitinsuojus laskeaksesi lämpötilaa, sulje LCD-monitori ja anna kameran olla hetken ajan. Avaa liitinsuojus.

Technical line drawing of a mechanical device with internal components and a cable (no text or symbols)

Linssin suojaaminen

Linssin edessä on suojalasi, joka suojaa linssiä. \- Jos suojalasi on likainen, pyyhi se puhtaaksi kaupallisesti saatavalla puhdistusliinalla. Linssin suojalasi

3D rendering of a mechanical component with a cylindrical body and flange (no text or symbols visible)

Sisältö

Varo-ohjeita 2 Varusteiden tarkastaminen 6 Osat ja niiden toiminnot 7 Päivämäärän ja kellonajan asetus ...... 8 Avaa liitinsuojus (SD-kortin kansi) ...... 9

Aloittaminen

Akun lataaminen 10 SD-kortin liittäminen 11

Tallennus

Videon tallennus 12 Videon laatu 13

Toisto

Tiedostojen toisto/poisto tällä laitteella 14

Lisätietoja

Ongelmanratkaisu/varoitukset 15 Tallennusaika/Tekniset tiedot 18

Varusteiden tarkastaminen

Verkkolaite UIA312-0520  USB-johto (Tyyppi A - Mikrotyyppi B)  Ydinsuodatin (suuri) (AV-johdolle)  Virtajohto  AV-kaapeli E3A-0085-00  Ydinsuodatin (pieni) (verkkovirtalaitteelle)  Sovitinkaapeli QAM1580-001  Linssin suojus  Peruskäyttöopas (tämä käyttöopas)  - Ota yhteyttä JVC-kauppiaaseen tai lähimpään JVC-palvelukeskukseen, kun haluat ostaa uuden AV-kaapelin. - Kiinnitä linssinsuojus, kun kuljetat kameraa ja kun kamera ei ole käytössä.

Osat ja niiden toiminnot

 ① Linssin suojalasi Jos suojalasi on likainen, pyyhi se kaupallisesti saatavilla olevalla liinalla. ② Valo (GZ-RX605) ③ Stereomikrofoni ④ LCD-monitori ⑤ CHARGE (Latauksen) merkkivalo (s. 10) ⑥ POWER/ACCESS (Virran/käytön) merkkivalo ⑦ Zoomin ja äänenvoimakkuuden vipu (s. 12, 14) ⑧ START/STOP videontallennuspainike (s. 12) ⑨ Liitinsuojus (SD-kortin suojus) ⑩ SD-korttipaikka (s. 11) ⑪ Nollauspainike ⑫ HDMI miniliitin ⑬ AV-liitin ⑭ USB-liitin

■ Ydinsuodattimen kiinnittäminen

Kiinnitä ydinsuodatin AV-johtoon ja verkkolaitteen johtoon kuvan mukaisesti. Ydinsuodatin vähentää häiriötä, kun tämä laite liitetään muihin laitteisiin. - Käytä pientä ydinsuodatinta verkkolaitteen johtoon ja suurta ydinsuodatinta AV-johtoon. - Alä kiinnitä ydinsuodatinta mukana toimitettuun sovitinkaapeliin. Vapauta pysäytin.

Kietaise kerran (AV-johdolle) Kietaise kaksi kertaa (verkkolaitteen johdolle)

Päivämäärän ja kellonajan asetus

1 Avaa LCD-monitori.


Technical line drawing of a mechanical device with a central component and a side panel (no text or symbols)

\- Laite käynnistyy. Kun LCD-monitori suljetaan, laite sammuu.

2 kun näytössä näkyy [SET DATE/TIME!].


4

Kosketa päivämäärän ja ajan asettamisen jälkeen [SAVE]-painiketta.

5

Valitse alue, jolla asut, ja kosketa [SAVE]-painiketta. - Valitun paikkakunnan ja GMT-ajan (Greenwich Mean Time) välinen aikaero tulee näyttöön. - Valitse kaupungin nimi koskettamalla <- tai > -painiketta.

3 Aseta päivämäärä ja aika.

 - Kun päivä-, kuukausi-, vuosi-, tuntitai minuuttikohtaa on kosketettu, näytössä näkyy ∧ ja ∨. Säädä arvoa koskettamalla ∧- tai ∨-painiketta. - Toista tämä vaihe päivän, kuukauden, vuoden, tunnin ja minuutin syöttämiseksi.

Avaa liitinsuojus (SD-kortin kansi)

① Avaa LCD-monitori. ② Liu'uta liitinsuojuksen lukko alas ja liu'uta suojus sivuun ③ Nosta suojus hitaasti.

■ Sulkeminen

 Kansi ei ole kunnolla kiinni, jos punainen merkki näkyy! Jätä LCD-näyttö ensin auki. ① Paina kansi hitaasti alas ja varmista samalla, että harmaa vedenpitävä tiiviste asettuu paikoilleen sitä varten olevaan aukkoon. ② Paina koko kantta tasaisella voimalla videokameraa vasten ja kiinnitä se tiukasti täysin paikoilleen. ③ Liu'uta suojusta, kunnes se napsahtaa paikoilleen. (Kansi ei ole kunnolla kiinni, jos liitinsuojuksen lukossa oleva punainen merkki jää näkyviin.)

TÄRKEÄÄ

- Älä käytä liikaa voimaa, kun avaat tai suljet liitinsuojuksen. - Älä avaa tai sulje liitinsuojusta, jos kätesi ovat märät tai hiekkaiset. - Älä anna vedenpitävän tiivisteen ja suojuksen väliin kerääntyä minkäänlaista likaa, nukkaa, karvoja, hiekkaa tai muita vieraita aineita. - Älä koskaan vahingoita tai naarmuta vedenpitävää tiivistettä tai liitinsuojusta. Muuten seurauksena voi olla vuotoja. Jos tiiviste on vahingoittunut, ota yhteys lähimpään JVC-palvelukeskukseen ja vaihda se. (Vaihto on maksullinen.) - Lue "Yksityiskohtainen käyttöopas" huolellisesti ennen kuin käytät videokameraa veden alla tai paikoissa, joissa kamera altistuu vesipisaroille. Akku on rakennettu videokameran sisään.  1 Avaa liitinsuojus (s. 9) 2 Liitä sovitinkaapeli verkkolaitteeseen. 3 Liitä verkkolaite pistorasiaan (100–240 V). 4 Liitä toinen puoli laitteen USB-pistokkeeseen.

TÄRKEÄÄ

- Ostohetkellä tai jos akkua ei ole käytetty pitkään aikaan, latausaika on tavallista pidempi. Kamera ei kytkeydy päälle, jos akun varaus on vähissä. Tässä tapauksessa lataa akkua yli 40 minuuttia ennen kuin kytket virran päälle. - Latausaika: noin 6 h 10 min (kun ympäristön lämpötila on 25 °C) - Akkua ei voi ladata huonelämpötila-alueen 10 °C – 35 °C ulkopúolella. CHARGE-valo ei syty, kun akkua ei ladata. Jos lämpötila nousee tai laskee lataamisen aikana, CHARGE-valo vilkkuu hitaasti ja lataus keskeytyy. Irrota tällöin verkkolaite, paina Reset-painiketta ja odota, että huoneen lämpötila on yllä mainitulla lämpötila-alueella ennen kuin lataat uudelleen. - Voit tallentaa tai toistaa videoita lataamisen aikana. (Latausaika on kuitenkin tällöin tavallista pidempi. Lisäksi jäljellä oleva akkuvirta saattaa vähentyä olosuhteiden mukaisesti.) Jos laitteen sisälämpötila nousee käytön aikana, keskeytä lataaminen hetkeksi. (CHARGE-valo sammuu.) - Virhetilanteiden (kuten ylijännitteen) sattuessa, lataus keskeytyy. Tällöin CHARGEvalo vilkkuu nopeasti ilmoitukseksi. - Jos tallennusaika muuttuu hyvin lyhyeksi silloinkin, kun akku on täynnä, akku täytyy vaihtaa uuteen. Kysy lähimmästä JVC-palvelukeskuksesta tietoja sisäänrakennetun akun vaihtamisesta (toimenpide on maksullinen). - Kun tarvitset tietoa muista latausmenetelmistä, katso "Yksityiskohtainen käyttöopas". Videot ja yksittäiskuvat tallennetaan sisäiseen muistiin alkuasetusten mukaan. Aseta sisään kaupallisesti saatavana oleva SD-kortti, jos haluat tallentaa SD-kortille. Kun tarvitset tietoa tallennusvälineen vaihtamisesta, katso "Yksityiskohtainen käyttöopas".

■ SD-kortin poistaminen

Työnnä SD-korttia sisään kerran ja vedä se sitten suoraan ulos.

HUOMAUTUS

Toimivuus on varmistettu seuraavilla SD-korteilla.

Valmistaja Panasonic, TOSHIBA, SanDisk
Video [IMAGE]	Luokan 4 (CLASS4) tai korkeampi yhteensopiva SD-kortti (2 Gt)/Luokan 4 (CLASS4) tai korkeampi yhteensopiva SDHC-kortti (4 - 32 Gt)/Luokan 4 (CLASS4) tai korkeampi yhteensopiva SDXC-kortti (64–128 Gt)Kun tallennetaan videolaadulla [UXP], suositellaan luokkaa 6 (CLASS6) tai korkeampaa.Progressiivisessa muodossa (50p) tallennettaessa edellytetään luokkaa 6 (CLASS6) tai korkeampaa.
Yksittäiskuva [IMAGE]	SD-kortti (256 Mt – 2 Gt) / SDHC-kortti (4 – 32 Gt) / SDXC-kortti (64 – 128 Gt)

\- Muiden kuin yllä mainittujen SD-korttien (mukaan lukien SDHC/SDXC-kortit) käyttäminen voi johtaa tallennusvirheisiin tai tietojen menetykseen. \- Tämä vastaanotin ei välttämättä toimi kaikkien SD-korttien kanssa, mukaan lukien yllä mainitut. Jotkin SD-kortit eivät välttämättä toimi teknisten muutosten jne. takia. • Tietojen suojaamiseksi SD-kortin liittimiin ei saa koskea. \- Jos käytät SDXC-korttia, Yksityiskohtainen käyttöopas sisältää tiedot sen yhteensopivuudesta tietokoneesi käyttöjärjestelmän kanssa. \- Älä käytä mini- tai mikroSD-korttia (vaikka kortti olisi asetettu sovittimeen). Se voi aiheuttaa videokameran toimintahäiriön. Voit tallentaa huolehtimatta asetusten yksityiskohdista käyttämällä i.A. (Intelligent Auto) -tilaa(älykäs automaattitila). Asetukset, kuten valotüs ja tarkennus, säädetään automaattisesti vastaamaan kuvausolosuhteita. Ennen tärkeän tapahtuman tallentamista on suositeltavaa tehdä koetallennus.

\- Voit myös tallentaa koskettamalla kosketusnäytön ■ REC-painiketta. Pysäytä tallennus koskettamalla ● REC-painiketta. Lisäksi voit zoomata myös koskettamalla WT-painiketta.

■ Merkinnät videon tallennuksen aikana


HUOMAUTUS

- Mukana toimitetun akun arvioitu tallennusaika on noin 2 tuntia 40 minuuttia varsinaista tallennusta ja enintään 4 tuntia 50 minuuttia jatkuvaa tallennusta. - Alä poista SD-korttia, kun POWER/ACCESS-merkkivalö palaa. Tallennetut tiedot voivat vioittua lukukelvottomiksi. - [AUTO POWER OFF]-tilassa kamera kytkeytyy virran säästämiseksi automaattisesti pois päältä, jos kamera on 5 minuutin ajan kokonaan käyttämättä. (Laite siirtyy valmiustilaan AC-adapteria käytettäessä.) - Kuvakulma voi muuttua kun kuvanvakain kytketään päälle tai pois. - Veden alla kuvattaessa sisäiset mekaaniset äänet (kuten zoomauksen ääni) kuuluvat ja tallentuvat helposti. Tämä ei ole vika. - 50p-tilassa (valitse [50p][SYSTEM SELECT] -valikossa) tallennetut videot voidaan toistaa vain AVCHD Progressive -yhteensopivilla laitteilla.

Videon laatu

Tämä laite voi tallentaa teräväpiirtolaadulla (1920x1080). [VIDEO QUALITY]:n oletusasetus on XP. ■ Asetuksen muuttaminen ① Kosketa [MENU] -painiketta. ② Kosketa [RECORD SETTING]-painiketta. ③ Kosketa [VIDEO QUALITY] -painiketta. ④ Kosketa haluttua videolaatua.

AVCHD(1920x1080)	UXP Korkeampi videoon laatu
	XP(Oletus)	Lisää tallennusaikaa
	EP

- Likimääräinen videoon tallennusaika ilmoitetaan sivulla s. 18. - Katso "Yksityiskohtainen käyttöopas", kun haluat lisätietoja tallennuksesta progressiivisessa muodossa (50p).

Tiedostojen toisto/poisto tällä laitteella

Valitse toistettavat tallennetut videot tai yksittäiskuvat hakemistoruudusta (esikatselunäyttö). 1 Kosketa 📁 tai 📄 valitaksesi video- tai yksittäiskuvatilan. 2 Valitse toistotila koskettamalla «PLAY» kosketusnäytöllä. \* Palaa tallennustilaan koskettamalla < Screenshot of a media player interface with multiple video thumbnails and playback controls

3D rendering of a cylindrical mechanical component with flanges and a side clip (no text or symbols)

EverioR

Simple line drawing of an electrical plug with a connector (no text or symbols)

OBSERVERA:

3D rendering of a mechanical component with a cylindrical body and flange (no text or symbols visible)

Innehåll

Diagram of a mechanical device with a tool inserted, showing a curved component and a vertical line (no text or symbols)

Diagram showing two-step installation of a mechanical device, one being opened and the other closed, with no visible text or symbols.

Technical line drawing of a mechanical device with a central component and a side panel (no text or symbols)

För att stänga

Technical line drawing of a portable electronic device with no visible text or symbols

■ Radera oönskade filer

3D rendered mechanical component with cylindrical body and flange (no text or symbols)

EverioR

Technical line drawing of a mechanical device with internal components and a cable (no text or symbols)

Beskytte objektivet

3D rendering of a mechanical component with a cylindrical body and mounting flange (no text or symbols visible)

Innhold

① Objektivets beskyttelsesglass Hvis det beskyttende glasset er skittent, tørker du det ved å bruke en kommersielt tilgjengelig klut.
② Lys (GZ-RX605)
③ Stereomikrofon
④ LCD-skjerm
⑤ CHARGE (Lade)-lampe (s. 10)
⑥ POWER/ACCESS (Strøm-/tilgangs)-lampe

⑦ Zoom/Volum-spak (s. 12, 14)
⑧ START/STOP (Videoopptak)-knapp (s. 12)
⑨ Terminaldeksel (SD-kortdeksel)
⑩ Spor for SD-kort (s. 11)
⑪ Nullstillingsknapp
⑫ HDMI minikontakt
⑬ AV-kontakt
⑭ USB-kontakt

■ Montere kjernefilteret

Diagram of a tool interacting with a mechanical device (no text or symbols visible)

Diagram showing two-step assembly of a device with cable and connector (no text or symbols)

Technical line drawing of a mechanical device with a central component and a side panel (no text or symbols)

For å lukke

Technical line drawing of a mechanical device with internal components and mounting bracket (no text or symbols)

■ Slik sletter du uønskede filer
