Product Type	Built-in Dishwasher
Brand	Bomann
Model	GSPE 772
Dimensions (H x W x D)	Approx. 82 cm x 45 cm x 58 cm (min. installation opening required)
Weight	Approx. 45 kg
Power Supply	230 V ~ 50 Hz, 10 A
Water Connection	Cold water inlet with pressure up to 1 MPa
Drain Hose Length	Approx. 1.5 m
Installation Type	Under-counter or in cabinet with wooden or stone worktop
Noise Level	Approx. 48 dB (A)
Energy Efficiency Class	A+ (estimated)
Functions	Standard wash programs, adjustable door spring tension, leveling feet
Safety Features	Sealed screw openings to prevent water ingress, child lock (?), anti-flood protection (estimated)
Maintenance	Clean filters regularly, check hoses, adjust door spring if needed

Frequently Asked Questions - GSPE 772 BOMANN

What are the minimum dimensions required for the cabinet opening?

The minimum dimensions for the built-in opening are 820 mm high, 450 mm wide, and 580 mm deep.

What is the maximum weight of the decorative door panel?

The weight of the decorative door panel should be between 4 kg and 6 kg.

How do I adjust the door spring tension?

To adjust the door spring tension, turn the adjuster clockwise to increase tension and counterclockwise to decrease tension. Set the tension so the door stays in place.

How do I level the dishwasher?

Use the adjusting screws: rear feet require a cross-slot screwdriver, front feet require an Allen key. Turn to raise or lower the appliance until level.

How do I secure the dishwasher in the cabinet?

For a wooden worktop, secure with screws through the upper fixing openings (A). For a stone worktop, use the side fixing openings (B).

What should I do to prevent steam damage to the worktop?

Install the plastic strip provided under the front edge of the worktop to protect it from hot steam.

How do I connect the water supply?

Connect the fresh water inlet hose to a suitable water supply and the drain hose to a drain pipe. Ensure hoses are not kinked.

What should I do after securing the decorative panel?

After mounting the decorative panel, remove the protective caps from the screw holes inside the appliance door, insert screws, tighten, and replace the caps to prevent water ingress.

Can I install the dishwasher under a high worktop?

Yes, it is designed for built-in installation. Ensure the opening dimensions meet the minimum requirements and that the decorative panel weight is between 4-6 kg.

Is there a child lock feature?

The manual does not specify a child lock, but many dishwashers have one. Refer to the control panel for a key symbol or consult the full user manual.

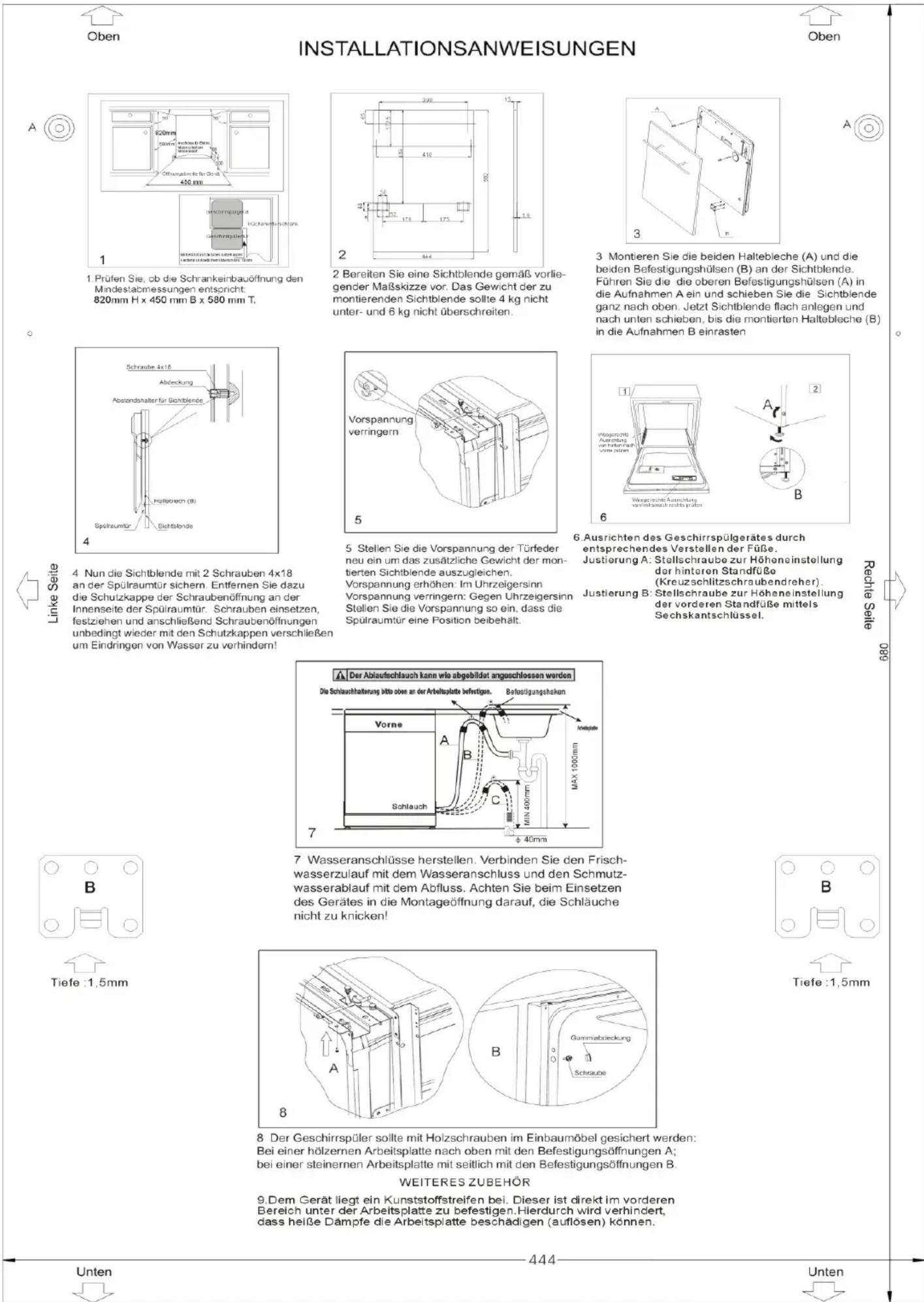

USER MANUAL GSPE 772 BOMANN

1. Prüfen Sie, ob die Schrankeinbauöffnung den Mindestabmessungen entspricht: 820mm H x 450 mm B x 580 mm T.
2 Bereiten Sie eine Sichtblende gemäß vorliegender Maßskizze vor. Das Gewicht der zu montierenden Sichtblende sollte 4 kg nicht unter- und 6 kg nicht überschreiten.
3 Montieren Sie die beiden Haltebleche (A) und die beiden Befestigungshülsen (B) an der Sichtblende. Führen Sie die die oberen Befestigungshülsen (A) in die Aufnahmen A ein und schieben Sie die Sichtblende ganz nach oben. Jetzt Sichtblende flach anlegen und nach unten schieben, bis die montierten Haltebleche (B) in die Aufnahmen B einrasten
4 Nun die Sichtblende mit 2 Schrauben 4x18 an der Spülaumtür sichern. Entfernen Sie dazu die Schutzkappe der Schraubenöffnung an der Innenseite der Spülaumtür. Schrauben einsetzen, festziehen und anschließend Schraubenöffnungen unbedingt wieder mit den Schutzkappen verschließen um Eindringen von Wasser zu verhindern!
5 Stellen Sie die Vorspannung der Türfeder neu ein um das zusätzliche Gewicht der montierten Sichtblende auszugleichen. Vorspannung erhöhen: Im Uhrzeigersinn Vorspannung verringern: Gegen Uhrzeigersinn Stellen Sie die Vorspannung so ein, dass die Spüraumtür eine Position beibehält.
6. Ausrichten des Geschirrspülgerätes durch entsprechendes Verstellen der Füße. Justierung A: Stellschraube zur Höheneinstellung der hinteren Standfüße (Kreuzschlitzschraubendreher). Justierung B: Stellschraube zur Höheneinstellung der vorderen Standfüße mittels Sechskantschlüssel.

Rechte Seite

680

7 Wasseranschlüsse herstellen. Verbinden Sie den Frischwasserzulauf mit dem Wasseranschluss und den Schmutzwasserablauf mit dem Abfluss. Achten Sie beim Einsetzen des Gerätes in die Montageöffnung darauf, die Schläuche nicht zu knicken!

8 Der Geschirrspüler sollte mit Holzschrauben im Einbaumöbel gesichert werden: Bei einer hölzernen Arbeitsplatte nach oben mit den Befestigungsöffnungen A; bei einer steinernen Arbeitsplatte mit seitlich mit den Befestigungsöffnungen B.

1. Dem Gerät liegt ein Kunststoffstreifen bei. Dieser ist direkt im vorderen Bereich unter der Arbeitsplatte zu befestigen. Hierdurch wird verhindert, dass heiße Dämpfe die Arbeitsplatte beschädigen (auflösen) können.

444

Unten
