ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ T58PHW1L0 NEFF

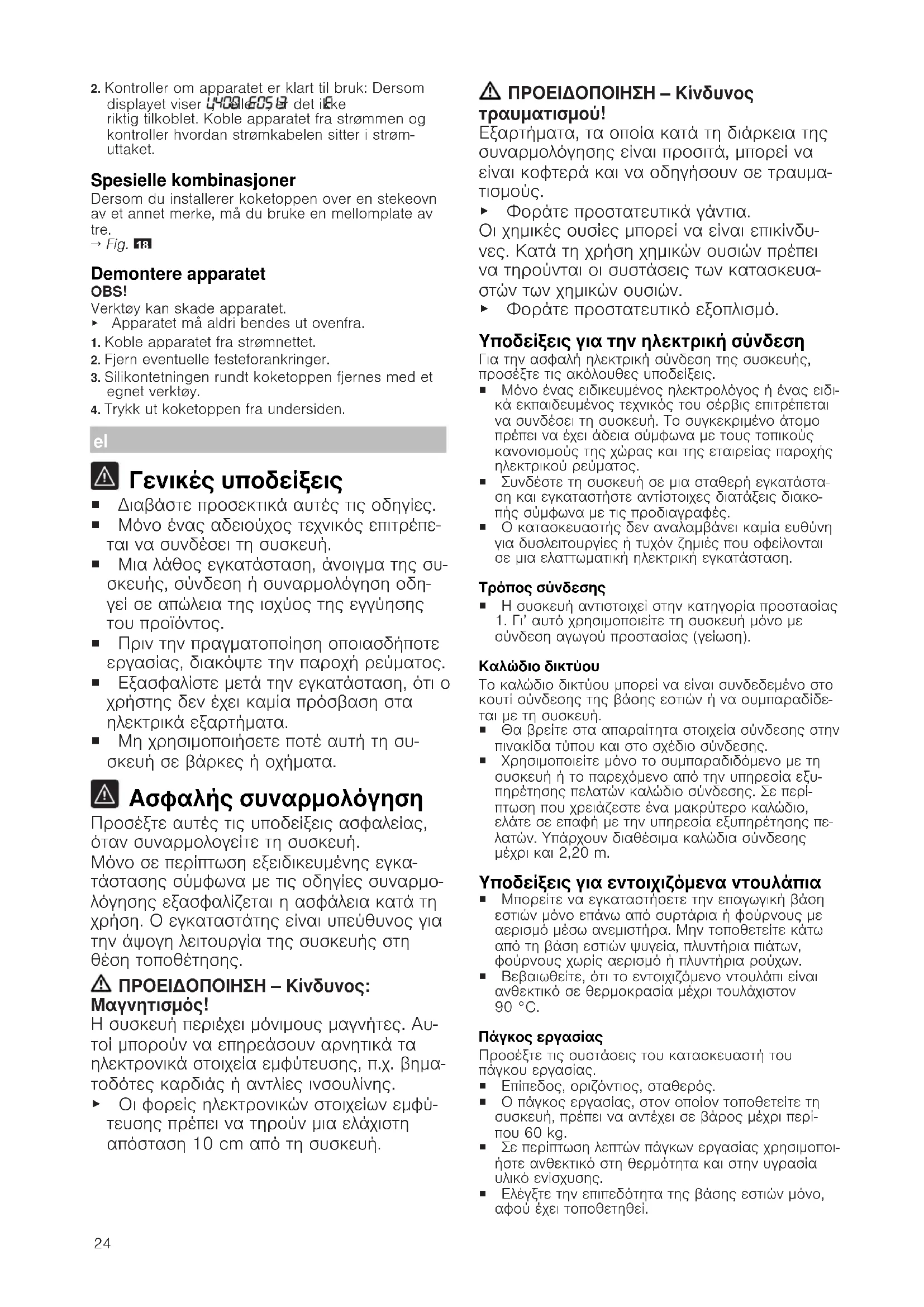

Γενικές υποδείξεις ¡ Διαβάστε προσεκτικά αυτές τις οδηγίες. ¡ Μόνο ένας αδειούχος τεχνικός επιτρέπε- ται να συνδέσει τη συσκευή. ¡ Μια λάθος εγκατάσταση, άνοιγμα της συ- σκευής, σύνδεση ή συναρμολόγηση οδη- γεί σε απώλεια της ισχύος της εγγύησης του προϊόντος. ¡ Πριν την πραγματοποίηση οποιασδήποτε εργασίας, διακόψτε την παροχή ρεύματος. ¡ Εξασφαλίστε μετά την εγκατάσταση, ότι ο χρήστης δεν έχει καμία πρόσβαση στα ηλεκτρικά εξαρτήματα. ¡ Μη χρησιμοποιήσετε ποτέ αυτή τη συ- σκευή σε βάρκες ή οχήματα. Ασφαλής συναρμολόγηση Προσέξτε αυτές τις υποδείξεις ασφαλείας, όταν συναρμολογείτε τη συσκευή. Μόνο σε περίπτωση εξειδικευμένης εγκα- τάστασης σύμφωνα με τις οδηγίες συναρμο- λόγησης εξασφαλίζεται η ασφάλεια κατά τη χρήση. Ο εγκαταστάτης είναι υπεύθυνος για την άψογη λειτουργία της συσκευής στη θέση τοποθέτησης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ‒Κίνδυνος: Μαγνητισμός! Η συσκευή περιέχει μόνιμους μαγνήτες. Αυ- τοί μπορούν να επηρεάσουν αρνητικά τα ηλεκτρονικά στοιχεία εμφύτευσης, π.χ. βημα- τοδότες καρδιάς ή αντλίες ινσουλίνης. ▶ Οι φορείς ηλεκτρονικών στοιχείων εμφύ- τευσης πρέπει να τηρούν μια ελάχιστη απόσταση 10 cm από τη συσκευή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ‒Κίνδυνος τραυματισμού! Εξαρτήματα, τα οποία κατά τη διάρκεια της συναρμολόγησης είναι προσιτά, μπορεί να είναι κοφτερά και να οδηγήσουν σε τραυμα-

▶ Φοράτε προστατευτικά γάντια. Οι χημικές ουσίες μπορεί να είναι επικίνδυ- νες. Κατά τη χρήση χημικών ουσιών πρέπει να τηρούνται οι συστάσεις των κατασκευα- στών των χημικών ουσιών. ▶ Φοράτε προστατευτικό εξοπλισμό. Υποδείξεις για την ηλεκτρική σύνδεση Για την ασφαλή ηλεκτρική σύνδεση της συσκευής, προσέξτε τις ακόλουθες υποδείξεις. ¡ Μόνο ένας ειδικευμένος ηλεκτρολόγος ή ένας ειδι- κά εκπαιδευμένος τεχνικός του σέρβις επιτρέπεται να συνδέσει τη συσκευή. Το συγκεκριμένο άτομο πρέπει να έχει άδεια σύμφωνα με τους τοπικούς κανονισμούς της χώρας και της εταιρείας παροχής ηλεκτρικού ρεύματος. ¡ Συνδέστε τη συσκευή σε μια σταθερή εγκατάστα- ση και εγκαταστήστε αντίστοιχες διατάξεις διακο- πής σύμφωνα με τις προδιαγραφές. ¡ Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για δυσλειτουργίες ή τυχόν ζημιές που οφείλονται σε μια ελαττωματική ηλεκτρική εγκατάσταση. Τρόπος σύνδεσης ¡ Η συσκευή αντιστοιχεί στην κατηγορία προστασίας

1. Γι’ αυτό χρησιμοποιείτε τη συσκευή μόνο με

σύνδεση αγωγού προστασίας (γείωση). Καλώδιο δικτύου Το καλώδιο δικτύου μπορεί να είναι συνδεδεμένο στο κουτί σύνδεσης της βάσης εστιών ή να συμπαραδίδε- ται με τη συσκευή. ¡ Θα βρείτε στα απαραίτητα στοιχεία σύνδεσης στην πινακίδα τύπου και στο σχέδιο σύνδεσης. ¡ Χρησιμοποιείτε μόνο το συμπαραδιδόμενο με τη συσκευή ή το παρεχόμενο από την υπηρεσία εξυ- πηρέτησης πελατών καλώδιο σύνδεσης. Σε περί- πτωση που χρειάζεστε ένα μακρύτερο καλώδιο, ελάτε σε επαφή με την υπηρεσία εξυπηρέτησης πε- λατών. Υπάρχουν διαθέσιμα καλώδια σύνδεσης μέχρι και 2,20m. Υποδείξεις για εντοιχιζόμενα ντουλάπια ¡ Μπορείτε να εγκαταστήσετε την επαγωγική βάση εστιών μόνο επάνω από συρτάρια ή φούρνους με αερισμό μέσω ανεμιστήρα. Μην τοποθετείτε κάτω από τη βάση εστιών ψυγεία, πλυντήρια πιάτων, φούρνους χωρίς αερισμό ή πλυντήρια ρούχων. ¡ Βεβαιωθείτε, ότι το εντοιχιζόμενο ντουλάπι είναι ανθεκτικό σε θερμοκρασία μέχρι τουλάχιστον 90°C. Πάγκος εργασίας Προσέξτε τις συστάσεις του κατασκευαστή του πάγκου εργασίας. ¡ Επίπεδος, οριζόντιος, σταθερός. ¡ Ο πάγκος εργασίας, στον οποίον τοποθετείτε τη συσκευή, πρέπει να αντέχει σε βάρος μέχρι περί- που 60kg. ¡ Σε περίπτωση λεπτών πάγκων εργασίας χρησιμοποι- ήστε ανθεκτικό στη θερμότητα και στην υγρασία υλικό ενίσχυσης. ¡ Ελέγξτε την επιπεδότητα της βάσης εστιών μόνο, αφού έχει τοποθετηθεί.25 ¡ Μπορείτε να εγκαταστήσετε τη συσκευή στους ακόλουθους ανθεκτικούς στη θερμότητα και στην υγρασία πάγκους εργασίας: – Πάγκοι εργασίας από μάρμαρο, φυσική πέτρα. – Πάγκοι εργασίας από συνθετικό υλικό. – Πάγκοι εργασίας από μασίφ ξύλο μόνο κατόπιν συνεννόησης με τον κατασκευαστή του πάγκου εργασίας, σφράγισμα των ακμών του ανοίγμα-

– Σε περίπτωση άλλων πάγκων εργασίας μόνο με τη συγκατάθεση του κατασκευαστή του πάγκου

¡ Για την οριζοντιοποίηση της συσκευής, μη χρησι- μοποιήσετε κανένα στήριγμα σε ξεχωριστά σημεία. ¡ Οι εργασίες κοπής των ανοιγμάτων στον πάγκο ερ- γασίας πρέπει να εκτελούνται από μια εξειδικευ- μένη εταιρεία σύμφωνα με το σχέδιο εγκατάστα- σης. Η ακμή κοπής πρέπει να είναι καθαρή και ακριβής, επειδή είναι ορατή στην εξωτερική επι- φάνεια. Καθαρίστε και απολιπάνετε τις ακμές κο- πής με ένα αντίστοιχο απορρυπαντικό. Απορροφητήρας ¡ Η απόσταση μεταξύ του απορροφητήρα και της βάσης εστιών πρέπει να αντιστοιχεί τουλάχιστον στην απόσταση, που αναφέρεται στις οδηγίες συ- ναρμολόγησης για τον απορροφητήρα. Προετοιμασία των εντοιχιζόμενων

1. Σημαδέψτε το άνοιγμα του ντουλαπιού σύμφωνα

με το σχέδιο εγκατάστασης. ‒ Βεβαιωθείτε, ότι η γωνία της επιφάνειας τομής με τον πάγκο εργασίας είναι 90°.

2. Μετά τις εργασίες κοπής των ανοιγμάτων απομα-

κρύνετε τα απόβλητα (πριονίδια, γρέζια).

3. Σφραγίστε τις επιφάνειες τομής μ’ ένα στεγανοποι-

ητικό υλικό ανθεκτικό στη θερμότητα.

Για την εξασφάλιση μιας σωστής λειτουργίας της συ- σκευής, πρέπει η βάση εστιών να έχει έναν ενδεδειγ- μένο αερισμό. Ο αερισμός στην κάτω περιοχή της συσκευής, χρειάζεται μια επαρκή προσαγωγή καθα- ρού αέρα. Για αυτό, όταν χρειάζεται, προσαρμόστε αντίστοιχα τα ντουλάπια για αυτό τον σκοπό.

1. Τηρήστε μια ελάχιστη απόσταση μεταξύ της πίσω

πλευράς του ντουλαπιού και του τοίχου της κουζί-

2. Κρατήστε ελεύθερο ένα άνοιγμα επάνω, στην πίσω

πλευρά του ντουλαπιού.

3. Σε περίπτωση που η ελάχιστη απόσταση των

20mm στην πίσω πλευρά του ντουλαπιού δεν εί- ναι δοσμένη, κατασκευάστε στην κάτω πλευρά ένα

4. Σε περίπτωση που το ντουλάπι εσωτερικά δεν είναι

πλατύτερο από 780mm, κάντε εγκοπές στα πλευ- ρικά τοιχώματα.

5. Μην κλείσετε ερμητικά την κάτω βάση.

Σημείωση:Εάν τοποθετήσετε τη συσκευή σε μια νη- σίδα κουζίνας ή σε μια άλλη, μη περιγραφόμενη θέση, εξασφαλίστε τον σωστό αερισμό της βάσης

Τοποθέτηση πάνω από συρτάρι ¡ Για την εξασφάλιση ενός καλού αερισμού, πρέπει η απόσταση μεταξύ της επιφάνειας του πάγκου ερ- γασίας και του επάνω μέρους του συρταριού να ανέρχεται σε 70mm.

Τοποθέτηση πάνω από φούρνο ¡ Για την εξασφάλιση ενός καλού αερισμού, πρέπει η απόσταση μεταξύ της επάνω πλευράς του πάγκου εργασίας και της επιφάνειας της μπροστι- νής πλευράς του φούρνου να ανέρχεται σε 30mm και η ελάχιστη απόσταση μεταξύ φούρνου και βάσης εστιών σε 5 mm. ¡ Ανατρέξτε στις οδηγίες συναρμολόγησης για τον φούρνο, σε περίπτωση που πρέπει να μεγαλώσετε την απόσταση μεταξύ βάσης εστιών και φούρνου.

Τοποθέτηση του καλωδίου δικτύου στο κουτί σύνδεσης Προϋπόθεση:Σε περίπτωση συσκευών χωρίς προσυ- ναρμολογημένο τροφοδοτικό.

1. Γυρίστε ανάποδα τη βάση εστιών και εναποθέστε

την πάνω στον πάτο της συσκευασίας, σ’ ένα πανί ή μια άλλη επιφάνεια, για την αποφυγή γρατσου-

2. Ανασηκώστε το καπάκι του κουτιού σύνδεσης με

τη βοήθεια ενός κατσαβιδιού.

3. Λύστε τη βίδα στερέωσης και ανασηκώστε τον

σφιγκτήρα εύκαμπτου σωλήνα με τη βοήθεια ενός κατσαβιδιού.

4. Συνδέστε στο κουτί σύνδεσης μόνο σύμφωνα με

– BN: Καφέ – BU: Μπλε – GN/YE: Κίτρινο και Πράσινο – BK: Μαύρο – GY: Γκρι Σημείωση:Εάν πραγματοποιήσετε τη σύνδεση σύμφωνα με το διάγραμμα σύνδεσης 2L/2N, αλ- λάξτε τη διάταξη των γεφυρών αντίστοιχα με το

5. Μετά τη σύνδεση των καλωδίων, σφίξτε τις βίδες

6. Στερεώστε το καλώδιο δικτύου με τον σφιγκτήρα

εύκαμπτου σωλήνα και σφίξτε τη βίδα στερέωσης.

7. Περάστε τα καλώδια στη μεσαία περιοχή του κου-

τιού σύνδεσης. Κλείστε το καπάκι του κουτιού σύν-

Τοποθέτηση της βάσης εστιών

1. Τοποθετήστε την αυτοκόλλητη ταινία επάνω στην

πατούρα του πάγκου εργασίας.

2. Τοποθετήστε τη βάση εστιών στο άνοιγμα.

3. Προσέξτε, η βάση εστιών να είναι στο ίδιο ύψος με

τον πάγκο εργασίας και η συσκευή να μη γλιστρά. ‒ Βιδώστε τους συμπαραδιδόμενους σφιγκτήρες συγκράτησης στον πάγκο εργασίας και προσε- κτικά στη συσκευή. ‒ Μη χρησιμοποιήσετε κανένα ηλεκτρικό κατσαβί-

4. Στους επενδυμένους με πλακίδια πάγκους εργασί-

ας στεγανοποιήστε τους αρμούς των πλακιδίων με καουτσούκ σιλικόνης.

5. Πριν το σφράγισμα των στεγανοποιήσεων εκτε-

λέστε μια αντίστοιχη δοκιμή λειτουργίας. ‒ Σφραγίστε τη σχισμή ολόγυρα με κατάλληλη και ανθεκτική στη θερμότητα σιλικόνη, π.χ. με Novasil® S70, Ottoseal® S70. ‒ Εξομαλύνετε τον αρμό στεγανοποίησης με το συνιστούμενο από τον κατασκευαστή υλικό εξο- μάλυνσης. Προσέξτε τις υποδείξεις για τη σιλι-

‒ Θέστε τη συσκευή σε λειτουργία, αφού πρώτα στεγνώσει εντελώς η σιλικόνη. Το στέγνωμα διαρκεί τουλάχιστον 24ώρες και η διάρκεια εξαρτάται από τη θερμοκρασία περιβάλλοντος. ‒ Μπορείτε να προμηθευτείτε μια κατάλληλη κόλ- λα σιλικόνης μέσω της υπηρεσίας εξυπηρέτησης πελατών της εταιρείας μας.

a Προσοχή! Με τη χρήση ακατάλληλης σιλικόνης μπορεί να προκληθούν μόνιμες χρωματικές αλλα- γές στον πάγκο εργασίας από φυσικό μάρμαρο. Σημείωση:Μην τσακίσετε ή μη μαγκώσετε το κα- λώδιο σύνδεσης και κρατήστε το μακριά από κοφτε- ρές ακμές και καυτά μέρη. Σύνδεση της συσκευής Προϋπόθεση:Προσέξτε τα στοιχεία σύνδεσης που βρίσκονται στην πινακίδα τύπου.

1. Σύνδεση μόνο σύμφωνα με το διάγραμμα σύνδε-

– BN: Καφέ – BU: Μπλε – GN/YE: Κίτρινο και Πράσινο – BK: Μαύρο – GY: Γκρι Σημείωση:Ανάλογα με τον τρόπο σύνδεσης πρέπει ενδεχομένως να αλλάξετε τη διάταξη των παραδιδόμενων από το εργοστάσιο κλιπ. Γι’ αυτό πρέπει ενδεχομένως να κοντύνετε τα κλιπ και να αφαιρέσετε τη μόνωση, για να τοποθετήσετε ένα κλιπ, που συνδέει δύο καλώδια.

2. Έλεγχος της ετοιμότητας λειτουργίας: Όταν στην

ένδειξη της συσκευής εμφανίζεται , ή , δεν είναι σωστά συνδεδεμένη. Αποσυνδέστε τη συσκευή από την παροχή ρεύματος και ελέγξτε τη σύνδεση του ηλεκτρικού καλωδίου στο δίκτυο ρεύ-

Ειδικοί συνδυασμοί Εάν τοποθετήσετε τη βάση εστιών επάνω από έναν φούρνο μιας άλλης μάρκας, χρησιμοποιήστε έναν εν- διάμεσο πάτο από ξύλο.

Αποσυναρμολόγηση της συσκευής

Εργαλεία μπορούν να προξενήσουν ζημιά στη συ-

▶ Μην αποσπάσετε ποτέ τη συσκευή από επάνω.

1. Αποσυνδέστε τη συσκευή από το δίκτυο του ρεύ-

2. Σε περίπτωση που υπάρχουν, αφαιρέστε τις αγκυ-

3. Απομακρύνετε την περιμετρική στεγανοποίηση σιλι-

κόνης κατά μήκος της βάσης εστιών με ένα κατάλ- ληλο εργαλείο.

4. Σπρώξτε από κάτω τη βάση εστιών προς τα έξω.
