ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AD1036X BRANDT

Οδηγός χρήσης του τραπεζοειδή απορροφητήρα σας.

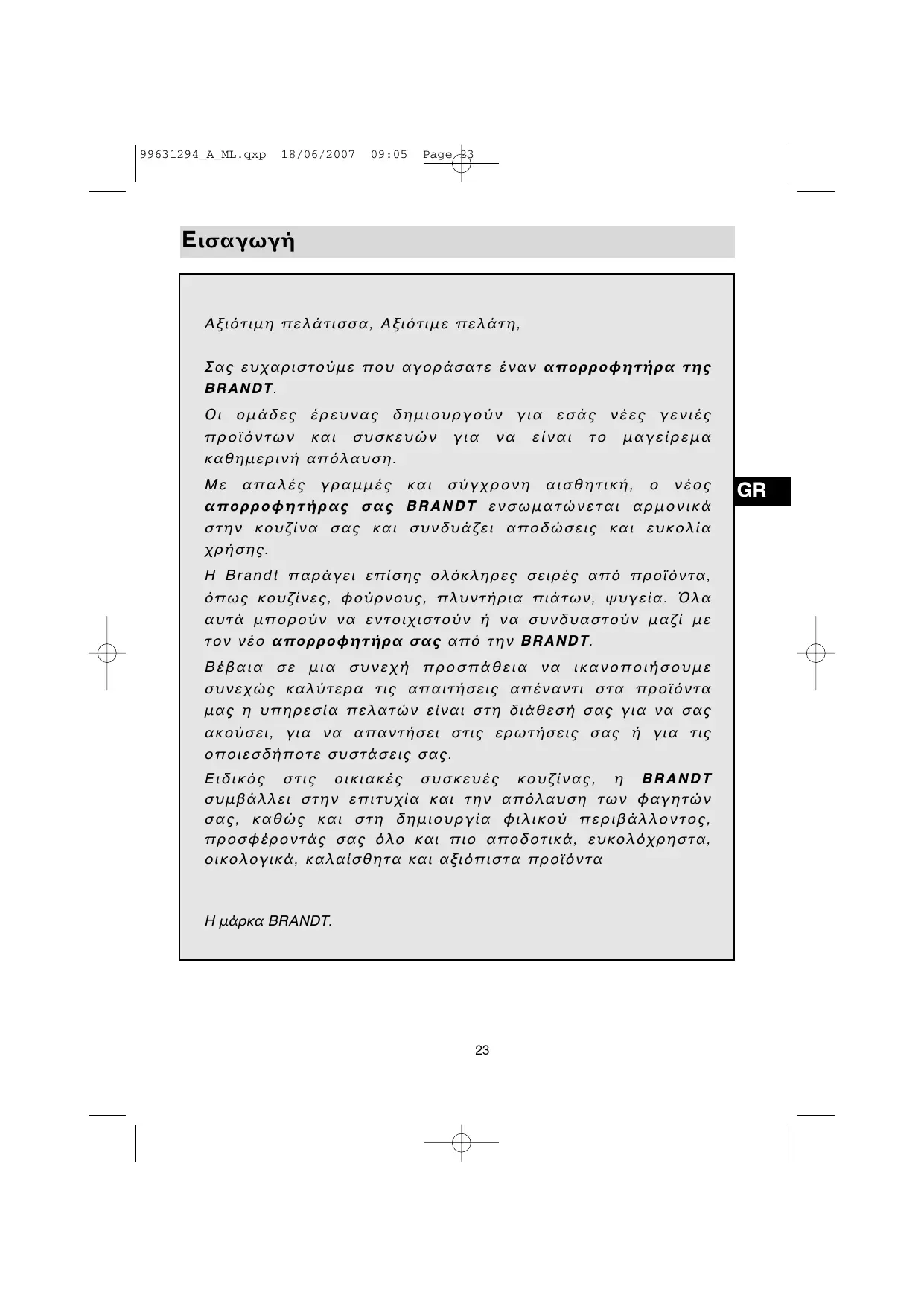

Αξιότιμη πελάτισσα, Αξιότιμε πελάτη, Σ α ς ε υ χ α ρ ι σ τ ο ύ μ ε π ο υ α γ ο ρ ά σ α τ ε έ ν α ν απορροφητήρα της BRANDT. Οι ομάδες έρευνας δημιουργούν για εσάς νέες γενιές προϊόντων και συσκευών για να είναι το μαγείρεμα καθημερινή απόλαυση. Με απαλές γραμμές και σύγχρονη αισθητική, ο νέος απορροφητήρας σας BRANDT ενσωματώνεται αρμονικά στην κουζίνα σας και συνδυάζει αποδώσεις και ευκολία Η Brandt παράγει επίσης ολόκληρες σειρές από προϊόντα, όπως κουζίνες, φούρνους, πλυντήρια πιάτων, ψυγεία. Όλα αυτά μπορούν να εντοιχιστούν ή να συνδυαστούν μαζί με τον νέο απορροφητήρα σας από την BRANDT. Βέβαια σε μια συνεχή προσπάθεια να ικανοποιήσουμε συνεχώς καλύτερα τις απαιτήσεις απέναντι στα προϊόντα μας η υπηρεσία πελατών είναι στη διάθεσή σας για να σας ακούσει, για να απαντήσει στις ερωτήσεις σας ή για τις οποιεσδήποτε συστάσεις σας. Ειδικός στις οικιακές συσκευές κουζίνας, η BRANDT συμβάλλει στην επιτυχία και την απόλαυση των φαγητών σας, καθώς και στη δημιουργία φιλικού περιβάλλοντος, προσφέροντάς σας όλο και πιο αποδοτικά, ευκολόχρηστα, οικολογικά, καλαίσθητα και αξιόπιστα προϊόντα Η μάρκα BRANDT.

99631294_A_ML.qxp 18/06/2007 09:05 Page 24 Μ έτρα ασφαλείας - Απαγορεύεται να φλαμπάρετε φαγητά ή να θέτετε σε λειτουργία τις εστίες υγραερίου χωρίς να τις καλύπτετε με σκεύη μαγειρέματος κάτω από τον απορροφητήρα (αν η συσκευή απορροφήσει φλόγες κινδυνεύουν να της προκαλέσουν βλάβη). - Το τηγάνισμα κάτω από τον απορροφητήρα πρέπει να είναι αντικείμενο μόνιμης - Οι επισκευές πρέπει να πραγματοποιούνται αποκλειστικά από εξειδικευμένο - Πρέπει να καθαρίζετε τακτικά την κασέτα φίλτρου. - Η λειτουργία της συσκευής πάνω από εστίες καύσιμης ύλης (ξύλο, κάρβουνο, κλπ...) δεν επιτρέπεται. Οι απορροφητήρες αυτοί έχουν σχεδιαστεί για να χρησιμοποιούνται από ιδιώτες σε οικιακό περιβάλλον. Με στόχο τη συνεχή βελτίωση των προϊόντων μας, διατηρούμε το δικαίωμα να τροποποιήσουμε τα τεχνικά, λειτουργικά ή αισθητικά χαρακτηριστικά των συσκευών σύμφωνα με τις τεχνικές εξελίξεις. Οι απορροφητήρες αυτοί προορίζονται αποκλειστικά στην παρασκευή τροφίμων και ποτών. Τα προϊόντα μας δεν περιέχουν κανένα στοιχείο με βάση τον αμίαντο. Σε όλο το εγχειρίδιο, το σας επισημαίνει τις οδηγίες ασφαλείας, σας επισημαίνει τις συμβουλές και τα τεχνάσματα

99631294_A_ML.qxp 18/06/2007 09:05 Page 25 Π αρουσίαση του απορροφητήρα σας σχήμα 1 Μοντέλο 3 ταχυτήτων 1 Χαμηλή ταχύτητα 2 Μεσαία ταχύτητα 3 Υψηλή ταχύτητα

Σε περίπτωση που πατηθούν περισσότερα του ενός πλήκτρα ταχύτητας, θα δοθεί προτεραιότητα στην υψηλότερη ταχύτητα. Ο απορροφητήρας σταματά όταν κανένα πλήκτρο δεν είναι πατημένο. Σε περίπτωση που η κουζίνα θερμαίνεται από συσκευή η οποία είναι συνδεδεμένη με εξαγωγή αέρα (π.χ. σόμπα), ο απορροφητήρας πρέπει να εγκατασταθεί με σύστημα ανακύκλωσης. Μη χρησιμοποιείτε τον απορροφητήρα χωρίς τα μεταλλικά φίλτρα. Πρέπει να προβλεφθεί ικανοποιητικός εξαερισμός του χώρου όταν ένας απορροφητήρας κουζίνας χρησιμοποιείται ταυτόχρονα με συσκευές οι οποίες χρησιμοποιούν υγραέριο ή κάποια άλλη καύσιμη ύλη.

99631294_A_ML.qxp 18/06/2007 09:05 Page 26 Π ως να εγκαταστήσετε τον απορροφητήρα σας Διαθέτετε έξοδο προς τα έξω: σχήμα 4 Ο απορροφητήρας σας μπορεί να συνδεθεί με την έξοδο δια μέσω ενός αγωγού εκκένωσης (ελάχιστη διάμετρος 125 mm, ο οποίος μπορεί να είναι από εμαγιέ, αλουμίνιο, εύκαμπτος ή από άκαυστο υλικό) Σε περίπτωση που ο αγωγός σας έχει διάμετρο μικρότερη από 125 mm, περάστε υποχρεωτικά σε λειτουργία ανακύκλωσης. Δεν διαθέτετε έξοδο προς τα έξω: σχήμα 5 Όλες μας οι συσκευές μπορούν να λειτουργήσουν σε λειτουργία ανακύκλωσης. Στην περίπτωση αυτή, προσθέστε ένα φίλτρο ενεργού άνθρακα το οποίο θα συγκρατεί τις μυρωδιές. Τ οποθέτηση του απορροφητήρα σας Η εγκατάσταση πρέπει να συμμορφώνεται με τις ισχύουσες νομικές διατάξεις για τον εξαερισμό των εσωτερικών χώρων. Στη Γαλλία, αυτές οι διατάξεις περιλαμβάνονται στο DTU 61.1 του CSTB (Οικοδομικό Επιστημονικό και Τεχνικό Κέντρο). Ιδίως, ο εκκενωμένος αέρας δεν πρέπει να καταλήγει σε κάποιο αγωγό ο οποίος χρησιμοποιείται για την εκκένωση αερίων προερχόμενων από συσκευές που χρησιμοποιούν υγραέριο ή κάποια άλλη καύσιμη ύλη. Η χρήση αγωγών σε εγκατάλειψη υπόκειται στην έγκριση ενός ειδικού. Η ελάχιστη απόσταση μεταξύ του επιπέδου ψησίματος των τροφίμων και του χαμηλότερου τμήματος του απορροφητήρα πρέπει να είναι 70 εκ. Σε περίπτωση που οι οδηγίες της βάσης εστιών που έχετε εγκαταστήσει κάτω από τον απορροφητήρα καθορίζουν ότι η απόσταση πρέπει να είναι μεγαλύτερη των 70 cm., θα πρέπει να την τηρήσετε. - Κάντε μια οριζόντια γραμμή σε απόσταση τουλάχιστον 70 cm από τον πάγκο βάσης εστιών. - Κάντε μια κάθετη γραμμή στον τοίχο από το ταβάνι μέχρι το κάτω άκρο του απορροφητήρα. - Τοποθετήστε στον τοίχο πρότυπα τοποθέτησης (εικ. 2). - Κάντε τις 6 οπές. Βάλτε τα 6 ούπατ. - Βιδώστε τις δύο βίδες του πάνω μέρους του απορροφητήρα αφήνοντας να προεξέχουν 5 mm. - Αφαιρέστε το μεταλλικό φίλτρο. - Στερεώστε τον απορροφητήρα στις δύο βίδες (εικ. 3). - Βιδώστε τις δύο βίδες του κάτω μέρους. Πριν σφίξετε τελείως τις 4 βίδες, αλφαδιάστε τον απορροφητήρα. Σ ύνδεση του απορροφητήρα σας Η συσκευή ;αυτή διατίθεται με καλώδιο τροφοδοσίας H 05 WF με τρεις αγωγούς 0,75 mm2 (ουδέτερο, φάση). Πρέπει να συνδεθεί σε μονοφασικό ρεύμα 220-240 V μέσω πρίζας ρεύματος με βάση τα πρότυπα CEI 60083, η οποία πρέπει να εξακολουθήσει να είναι προσβάσιμη μετά την εγκατάσταση. Ουδεμία ευθύνη φέρουμε σε περίπτωση ατυχήματος λόγω απουσίας γείωσης ή λανθασμένης γείωσης. Η ασφάλειά σας πρέπει να είναι 10 ή 16 Α. Σε περίπτωση που το καλώδιο τροφοδοσίας είναι φθαρμένο, καλέστε την υπηρεσία τεχνικής εξυπηρέτησης ώστε να αποφύγετε κάθε κίνδυνο.

99631294_A_ML.qxp 18/06/2007 09:05 Page 27 Τ οποθέτηση του καπναγωγού Λειτουργία εξωτερικής εκκένωσης αερίων: σχήματα 4 και 8 - Στερεώστε στον τοίχο, με στήριξη στο ταβάνι, τη μεταλλική βάση του καπναγωγού (σχήμα 6). Φροντίστε να ευθυγραμμίσετε τις δύο τριγωνικές εγκοπές της μεταλλικής βάσης με την κάθετη γραμμή στον τοίχο. - Σε περίπτωση που ο αγωγός σας έχει διάμετρο 125 mm χρησιμοποιήστε το παρεχόμενο προσαρμοστικό εξάρτημα (σχήμα 8). Σε περίπτωση που ο εξωτερικός σας αγωγός έχει διάμετρο μικρότερη από 125 mm, πρέπει απαραίτητα να συνδέσετε τον απορροφητήρα σε λειτουργία ανακύκλωσης. - Προετοιμάστε τον τηλεσκοπικό σας καπναγωγό φροντίζοντας να καλύψετε τις οπές (σχήμα 8). Εφαρμόστε τον ένα καπναγωγό μέσα στον άλλον πιέζοντας μέχρι τέρμα. - Στερεώστε το επάνω μέρος της μεταλλικής βάσης. - Προσαρμόστε το μήκος του τηλεσκοπικού καπναγωγού κατεβάζοντας το κάτω τμήμα και GR εφαρμόζοντάς το στην κορυφή του απορροφητήρα. Για τη βέλτιστη χρήση της συσκευής σας, σας συνιστούμε να τη συνδέσετε με αγωγό διαμέτρου 150 mm (δεν παρέχεται με τη συσκευή). Μειώστε όσο το δυνατόν περισσότερο τον αριθμό των γωνιών και το μήκος του αγωγού. Σε περίπτωση που ο απορροφητήρας λειτουργεί με εξωτερική εκκένωση του αέρα, πρέπει να εξασφαλίσετε ότι θα υπάρχει ικανοποιητική παροχή καθαρού αέρα έτσι ώστε να μην αναπτυχθεί υποπίεση στη χώρο. Λειτουργία ανακύκλωσης: σχήμα 5 και 9 - Είναι δυνατόν να αφαιρεθούν τα κλαπέτα αντεπιστροφής. - Στερεώστε τον πλαστικό εκτροπέα καπνών στον τοίχο, με στήριξη στο ταβάνι. Φροντίστε να ευθυγραμμίσετε τον εκτροπέα σε σχέση με την κάθετη γραμμή που έχετε κάνει στον τοίχο (σχήμα 7). - Προετοιμάστε τον καπναγωγό σας φροντίζοντας να τοποθετήσετε τις οπές προς τα επάνω έτσι ώστε να είναι ορατές (σχήμα 9). - Στερεώστε το επάνω τμήμα στον πλαστικό εκτροπέα. - Προσαρμόστε το μήκος του τηλεσκοπικού καπναγωγού κατεβάζοντας το κάτω τμήμα και εφαρμόζοντάς το στην κορυφή του απορροφητήρα. Πως να αντικαταστήσετε τη λάμπα Πριν από κάθε επέμβαση, πρέπει να διακόψετε την ηλεκτρική τροφοδοσία του απορροφητήρα, είτε βγάζοντας την πρίζα, είτε ενεργοποιώντας το διακόπτη διακοπής.

1. Αφαιρέστε τα μεταλλικά φίλτρα (σχ. 10).

2. Ξεβιδώστε και αντικαταστήστε τη λυχνία Α14-40 W (σχ. 11).

3. Επανατοποθετήστε τα μεταλλικά φίλτρα.

99631294_A_ML.qxp 18/06/2007 09:06 Page 28 Κ αθαρισμός του απορροφητήρα σας Πρέπει να διακόψετε την παροχή ηλεκτρικής τροφοδοσίας του απορροφητήρα, είτε βγάζοντας την πρίζα, είτε ενεργοποιώντας το διακόπτη διακοπής, πριν αφαιρέσετε τα μεταλλικά φίλτρα. Μετά τον καθαρισμό, τα μεταλλικά φίλτρα πρέπει να επανατοποθετηθούν σύμφωνα με τις οδηγίες. ΚΑΣΕΤΑ ΦΙΛΤΡΟΥ ΦΙΛΤΡΟ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ Πριν την πρώτη χρήση της κασέτας φίλτρου,

αφαιρέστε την προστατευτική ταινία. λειτουργία ανακύκλωσης. ΑΠΑΡΑΙΤΗΤΗ ΚΑΘΕ ΜΗΝΑ

ΑΠΑΡΑΙΤΗΤΗ ΚΑΘΕ ΧΡΟΝΟ Για να αποφύγετε οποιοδήποτε κίνδυνο πυρκαγιάς.

Αυτό το φίλτρο συγκρατεί τους λιπαρούς Το φίλτρο αυτό συγκρατεί τις ατμούς και τις σκόνες. Αποτελεί το εξάρτημα

που επηρεάζει σε μεγάλο βαθμό την αντικαθίσταται τουλάχιστον μια αποτελεσματικότητα του απορροφητήρα φορά το χρόνο ανάλογα και με τη

χρήση της συσκευής σας. Με κάποιο υγρό καθαρισμού οικιακής χρήσης το Παραγγείλετε αυτά τα φίλτρα από τον οποίο θα ξεβγάλετε με άφθονο νερό πριν αντιπρόσωπό σας (με τον κωδικό στεγνώσετε. Αυτός ο καθαρισμός μπορεί να γίνει και ανταλλακτικού ο οποίος αναγράφεται στο πλυντήριο πιάτων σε κάθετη θέση (να μην έρθει στην ενδεικτική πινακίδα στο εσωτερικό σε επαφή με βρώμικα πιατικά ή ασημένια του απορροφητήρα) και σημειώστε την μαχαιροπίρουνα). ημερομηνία αντικατάστασης.

Μην χρησιμοποιείτε μεταλλικό σύρμα, λειαντικά προϊόντα ή πολύ σκληρές βούρτσες. Για να καθαρίσετε το πλαίσιο και το προστατευτικό κάλυμμα του φωτισμού, χρησιμοποιήστε αποκλειστικά υγρά καθαρισμού οικιακής χρήσεως διαλυμένα σε νερό, και εν συνεχεία ξεβγάλτε με καθαρό νερό και σκουπίστε με ένα απαλό πανάκι. Αφαίρεση του φίλτρου κασέτας (Εικ. 10) Τοποθέτηση του φίλτρου άνθρακα (Εικ. 12)

1. Αφ α ι ρ έ σ τ ε τ ι ς κασ έ τ ε ς .

2. Τοποθετήστε το φίλτρο άνθρακα στην κασέτα εσωτερική πλευρά του

απορροφητήρα. 3 . Το πο θ ε τ ή σ τ ε τ ι ς 2 ρ ά β δ ο υ ς σ υ γ κ ρ ά τ η σ η ς . 4 . Κά ν τ ε τ η ν ίδ ι α δ ι αδ ι κασ ί α σ ε ό λ ε ς τ ι ς κασ έ τ ε ς .

99631294_A_ML.qxp 18/06/2007 09:06 Page 29 Επικοινωνία Οι ατέλειες εμφάνισης που ενδέχεται να προκληθούν από λανθασμένη χρήση ή καθαρισμό με λειαντικά προϊόντα και οι οποίες δεν έχουν σαν αποτέλεσμα τη μη λειτουργία ή την προβληματική λειτουργία της συσκευής δεν λαμβάνονται υπόψη από τον κατασκευαστή. Η αποκατάσταση οποιασδήποτε βλάβης πρέπει να πραγματοποιείται από εξειδικευμένο τεχνικό. Μόνον οι εξουσιοδοτημένοι διανομείς της μάρκας μας:

• Γνωρίζουν τέλεια τη συσκευή σας και τη λειτουργία της,

• Εφαρμόζουν πλήρως τις μεθόδους μας ρύθμισης, συντήρησης και επισκευής,
• Χρησιμοποιούν αποκλειστικά γνήσια ανταλλακτικά. Σε περίπτωση παραπόνων ή για παραγγελία ανταλλακτικών, πρέπει να δώσετε τον ακριβή κωδικό της συσκευής σας (τύπος συσκευής και σειριακός αριθμός). Αυτές οι πληροφορίες αναγράφονται στην ενδεικτική πινακίδα στο εσωτερικό της Οι περιγραφές και τα χαρακτηριστικά που παρουσιάζονται στο παρόν εγχειρίδιο παρέχονται μόνον ενδεικτικά και δεν είναι δεσμευτικές. Πράγματι, με στόχο τη συνεχή βελτίωση των προϊόντων μας, διατηρούμε το δικαίωμα να πραγματοποιήσουμε, χωρίς προηγούμενη ειδοποίηση, όλες τις απαραίτητες τροποποιήσεις ή βελτιώσεις.

600 / 900 mm 500 mm Abb. 2 / Fig. 2 / σχήμα 2 Abb. 1 / Fig. 1 / σχήμα 1 5mm

Abb. 3 / Fig. 3 / σχήμα 3

Abb. 4 / Fig. 4 / σχήμα 4

Abb. 6 / Fig. 6 / σχήμα 6 Abb. 7 / Fig. 7 / σχήμα 7 Abb. 9 Fig. 9 σχήμα 9 Abb. 8 Fig. 8 σχήμα 8
