BEDIENUNGSANLEITUNG AD1036X BRANDT

Betriebsanleitung - Trapezhaube

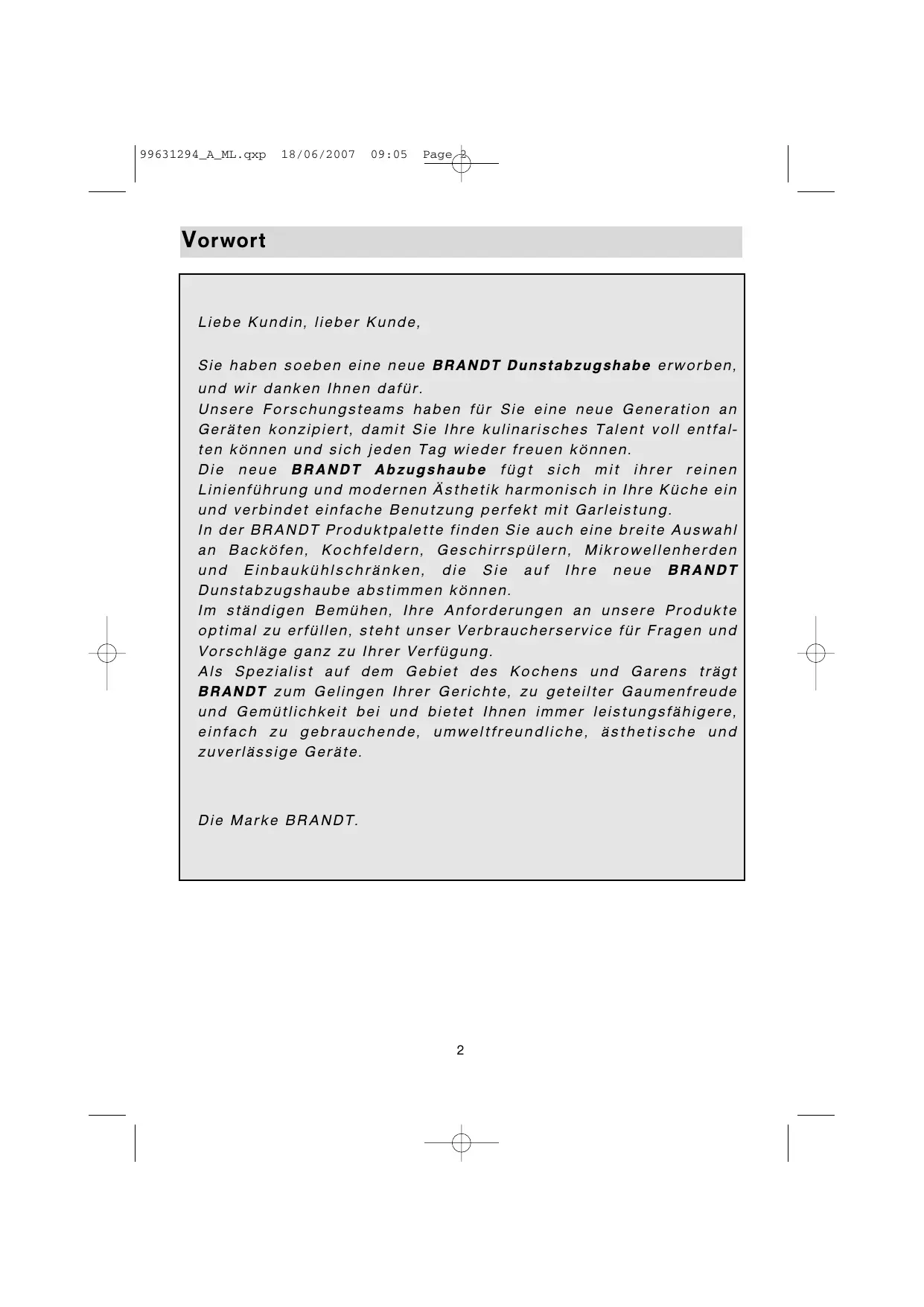

O guia de utilização - Extractor de fumos trapézio 99631294_A_ML.qxp 18/06/2007 09:05 Page 2 V orwort Liebe Kundin, lieber Kunde, Sie haben soeben eine neue BRANDT Dunstabzugshabe erworben, und wir danken Ihnen dafür. Unsere Forschungsteams haben für Sie eine neue Generation an Geräten konzipiert, damit Sie Ihre kulinarisches Talent voll entfalten können und sich jeden Tag wieder freuen können. Die neue BRANDT Abzugshaube fügt sich mit ihrer reinen Linienführung und modernen Ästhetik harmonisch in Ihre Küche ein und verbindet einfache Benutzung perfekt mit Garleistung. In der BRANDT Produktpalette finden Sie auch eine breite Auswahl an Backöfen, Kochfeldern, Geschirrspülern, Mikrowellenherden und Einbaukühlschränken, die Sie auf Ihre neue BRANDT Dunstabzugshaube abstimmen können. Im ständigen Bemühen, Ihre Anforderungen an unsere Produkte optimal zu erfüllen, steht unser Verbraucherservice für Fragen und Vorschläge ganz zu Ihrer Verfügung. Als Spezialist auf dem Gebiet des Kochens und Garens trägt BRANDT zum Gelingen Ihrer Gerichte, zu geteilter Gaumenfreude und Gemütlichkeit bei und bietet Ihnen immer leistungsfähigere, einfach zu gebrauchende, umweltfreundliche, ästhetische und zuverlässige Geräte. Die Marke BRANDT.

99631294_A_ML.qxp 18/06/2007 09:05 Page 3 S icherheitshinweise - Es ist verboten, unter der Dunstabzugshaube Gerichte zu flambieren oder die Gaskochstellen einzuschalten, ohne dass ein Kochgeschirr darauf steht (die angesaugten Flammen könnten das Gerät beschädigen).

- Frittiervorgänge unter der Dunstabzugshaube müssen ständig überwacht werden. - Reparaturen dürfen nur von einem zugelassenen Fachmann durchgeführt werden. - Regelmäßig den Kassettenfilter reinigen, um Brandgefahr zu vermeiden. - Das Gerät darf nicht über einem mit Brennstoffen (Holz, Kohle usw..) betriebenen Herd verwendet werden. Diese Dunstabzugshauben wurden für den Gebrauch in privaten Haushalten konzipiert. Da wir immer darauf achten, unsere Produkte ständig weiterzuentwickeln, behalten wir uns im Zuge der technischen Entwicklung das Recht vor, ihre technischen, funktionellen oder ästhetischen Merkmale zu ändern. Diese Dunstabzugshauben sind nur für das Zubereiten von Getränken und Lebensmitteln bestimmt. Diese Produkte enthalten keine Teile auf Asbestbasis. Symbole in dieser Gebrauchsanweisung: Sicherheitshinweise Tipps und Tricks

99631294_A_ML.qxp 18/06/2007 09:05 Page 4 S o sieht Ihre neue Dunstabzugshaube aus Abb.1 Modell mit 3 Geschwindigkeiten

Niedrige Geschwindigkeit

Mittlere Geschwindigkeit

Hohe Geschwindigkeit Beleuchtung Wichtig: Wenn mehrere Geschwindigkeitstasten gedrückt sind, wird die höchste Stufe berücksichtigt. Die Dunstabzugshaube schaltet sich aus, wenn keine Tasten gedrückt sind. In einer Küche, die mit einem an einen Kamin angeschlossenen Gerät beheizt wird, (z.B.: Ofen), muss die Dunstabzugshaube mit Umlaufprinzip installiert werden. Die Dunstabzugshaube darf nicht ohne die Metallfilterkassetten benutzt werden. Wenn die Dunstabzugshaube in der Küche gleichzeitig mit Geräten benutzt wird, die mit Gas oder einem anderen Brennstoff betrieben werden, ist für angemessene Belüftung des Raums zu sorgen.

99631294_A_ML.qxp 18/06/2007 09:05 Page 5 I nstallation Ihrer Dunstabzugshaube Wenn ein Abzug ins Freie vorhanden ist: Abb. 4 Die Dunstabzugshaube kann mit einem Abzugsschacht (Mindest-Ø 125 mm, emailliert, aus Aluminium, Schlauch oder aus unbrennbarem Material) daran angeschlossen werden. Wenn der Schachtquerschnitt weniger als 125 mm beträgt, müssen Sie unbedingt zum Umlaufprinzip übergehen. Wenn kein Abzug ins Freie vorhanden ist: Abb. 5 Alle unsere Geräte können auch nach dem Umlaufprinzip betrieben werden. In diesem Fall muss ein Aktivkohlefilter eingesetzt werden, der die Gerüche bindet. E inbau Ihrer Dunstabzugshaube Die Installation muss die geltenden Bestimmungen für die Belüftung von Räumen einhalten. In Frankreich sind diese Vorschriften in der DTU 61.1 des CSTB angegeben. Insbesondere darf die abgezogene Luft nicht in ein Rohr geführt werden, das für den Abzug des Rauchs von Geräten benutzt wird, die mit Gas oder einem anderen Brennstoff betrieben werden. Stillgelegte Abzugsrohre dürfen nur nach Genehmigung eines kompetenten Fachmanns benutzt werden. Der Abstand zwischen dem Kochfeld und dem niedrigsten Teil der Dunstabzugshaube muss 70 cm betragen. Wenn in der Betriebsanleitung des unter der Dunstabzugshaube installierten Kochfelds ein größerer Abstand als 70 cm vorgegeben ist, muss dies berücksichtigt werden. - In mindestens 70 cm Abstand über dem Kochfeld an der Wand einen waagerechten Strich ziehen. - Einen senkrechten Strich an der Wand von der Decke bis zur unteren Kante der Abzugshaube ziehen. - Montageschablonen an die Wand anlegen (Abb. 2). - Die 6 Löcher bohren. Die 6 Dübel eindrücken. - Die beiden Schrauben oben an der Dunstabzugshaube einschrauben und sie 5 mm überstehen lassen. - Metallfilter entfernen. - Dunstabzugshaube an den beiden Schrauben aufhängen (Abb. 3). - Die beiden Schrauben unten einschrauben. Vor dem endgültigen Festziehen der 4 Schrauben die Höhe der Dunstabzugshaube justieren. A nschluss der Dunstabzugshaube Dieses Gerät wird mit einem Netzkabel H 05 VVF mit drei 0,75 mm2-Adern (neutral und Phase) geliefert. Es muss über eine Normsteckdose IEC 60083 an ein Stromnetz mit 220 - 240 V einphasig angeschlossen werden, die auch nach der Installation gemäss Einbauregeln zugänglich bleiben muss. Bei nicht korrekt ausgeführter Montage können wir im Falle eines Unfalls nicht haftbar gemacht werden. Die Sicherung der Anlagen muss 10 oder 16 A betragen. Wenn das Anschlusskabel beschädigt ist, den Kundendienst rufen, um jegliche Gefahr auszuschließen.

99631294_A_ML.qxp 18/06/2007 09:05 Page 6 M ontage des Kamins Abluftbetrieb: Abb. 4 und 8 - Halterung des Metallkamins an der Decke anlegen und an der Wand befestigen (Abb. 6). - Bei Schächten mit einem Querschnitt von 125 mm ist der mitgelieferte Adapter zu benutzen (Abb. 8). Wenn der Außenschacht einen Querschnitt von weniger als 125 mm aufweist, muss die Dunstabzugshaube unbedingt im Umlaufprinzip angeschlossen werden. - Bei der Vorbereitung des Teleskop-Kamins darauf achten, dass die Ansaugöffnungen nicht sichtbar sind (Abb. 8). Die Kaminteile so weit wie möglich ineinanderschieben. - Oberen Teil an der Metallhalterung befestigen. - Die Länge des Teleskop-Kamins justieren, dabei den unteren Teil herunterziehen und in den oberen Teil der Dunstabzugshaube einschieben. Wir empfehlen für den optimalen Einsatz des Geräts den Anschluss an einen Schacht mit 150 mm Querschnitt (nicht mitgeliefert). Die Anzahl Rohrkrümmer und die Schachtlänge weitgehend begrenzen. Beim Abluftbetrieb der Dunstabzugshaube muss für ausreichende Frischluftzufuhr gesorgt werden, damit vermieden wird, den Raum unter Unterdruck zu setzen. Umlaufbetrieb: Abb. 5 und 9 - Die Rückschlagklappen können abgenommen werden. - Rauchablenker an der Decke anlegen und an der Wand befestigen. Den Rauchablenker sorgfältig im Verhältnis zum an die Wand gezeichneten vertikalen Strich mittig anbringen (Abb. 7). - Den Kamin vorbereiten und darauf achten, dass die Ansaugöffnungen nach oben weisen, damit sie sichtbar sind (B/Abb. 9). - Oberen Teil des Rauchablenkers befestigen. - Die Länge des Teleskop-Kamins justieren, dabei den unteren Teil herunterziehen und in den oberen Teil der Dunstabzugshaube einschieben. Austauschen der Lampe Vor jedem Eingriff muss die Dunstabzugshaube vom Stromnetz getrennt werden, entweder durch Ziehen des Netzsteckers oder durch Betätigen des Überlastschalters.

1. Metallfilter entfernen (Abb. 10).

2. Birne E14-40W herausschrauben und austauschen (Abb. 11).

3. Metallfilter austauschen.

99631294_A_ML.qxp 18/06/2007 09:05 Page 7 R einigung der Dunstabzugshaube Vor der Entnahme der Metallfettfilter muss die Dunstabzugshaube vom Stromnetz getrennt werden, entweder durch Ziehen des Netzsteckers oder durch Betätigen des Überlastschalters. Nach der Reinigung sind die Metallfettfilter wieder entsprechend der Anleitung zu befestigen.

FILTERKASSETTE AKTIVKOHLEFILTER Vor der ersten Benutzung der Filterkassette die Für Dunstabzugshauben in Schutzfolie abziehen. Umlaufbetrieb

UNBEDINGT EINMAL PRO JAHR

Zur Vermeidung von Brandrisiken. WARUM? Dieser Filter hält Fettdunst und Staub zurück. Dieser Filter bindet die Gerüche Dieses Teil trägt wesentlich zur Wirksamkeit und muss je nach Nutzungs- Ihres Dunstabzugs bei. grad mindestens einmal jährlich gewechselt werden. WIE? Mit einem handelsüblichen Haushaltsprodukt, Diese Filter beim Fachhändler dann reichlich abspülen und trocknen. Diese bestellen (mit der Produkt- Reinigung kann im Geschirrspüler in vertikaler referenz auf dem Geräteschild Position erfolgen (nicht mit schmutzigem

Geschirr und Silberbesteck in Berührung brin- zugshaube) und das Datum des gen). Austauschs notieren. Inneren der Dunstab- Niemals Metallkratzer, Scheuermittel oder zu harte Bürsten benutzen. Für die Reinigung von Gehäuse und Leuchtblende ausschließlich handelsübliche, in Wasser gelöste Reinigungsmittel verwenden, mit klarem Wasser abspülen und mit einem weichen Lappen trocknen. Ausbau der Filterkassette Einbau des Kohlefilters (Abb. 10) (Abb. 12)

1. Kassetten abnehmen.

2. Kohlefilter auf die zum Inneren der Dunstabzugshaube zeigende Seite der Kassette

3. Zwei Griffleisten auflegen.

4. Diesen Vorgang mit den anderen Kassetten wiederholen.

99631294_A_ML.qxp 18/06/2007 09:05 Page 8 Kundendienst Aussehensmängel, die durch falsche Benutzung oder die Reinigung mit Scheuerprodukten verursacht wurden, die jedoch keinen Betriebsausfall mit sich führen oder das Gerät unbrauchbar machen, werden vom Hersteller nicht übernommen. Jegliche Störungsbeseitigung muss von einem qualifizierten Techniker durchgeführt werden. Nur der Vertrieb unserer Marke:

• K ennt Ihr Gerät und seine Funktionsweise
• W endet alle unsere Einstellungs-, Wartungs- und Reparaturmethoden an
• V erwendet ausschließlich Originalteile. Bei Reklamation oder bei Bestellung von Ersatzteilen beim Vertrieb muss die vollständige Artikelnummer des Geräts (Gerätetype und Seriennummer) angegeben werden. Diese Angaben befinden sich auf dem innen im Gerät angebrachten Geräteschild. Die in diesem Büchlein gegebenen Beschreibungen und Merkmale werden nur zur Information gegeben und beinhalten keine Verpflichtung. Um Ihnen stets hochwertige Qualität bieten zu können, behalten wir uns das Recht vor, ohne Vorankündigung alle notwendigen Änderungen oder Verbesserungen an den Produkten vorzunehmen.

514 mm 665 mini - 1120 mm maxi
