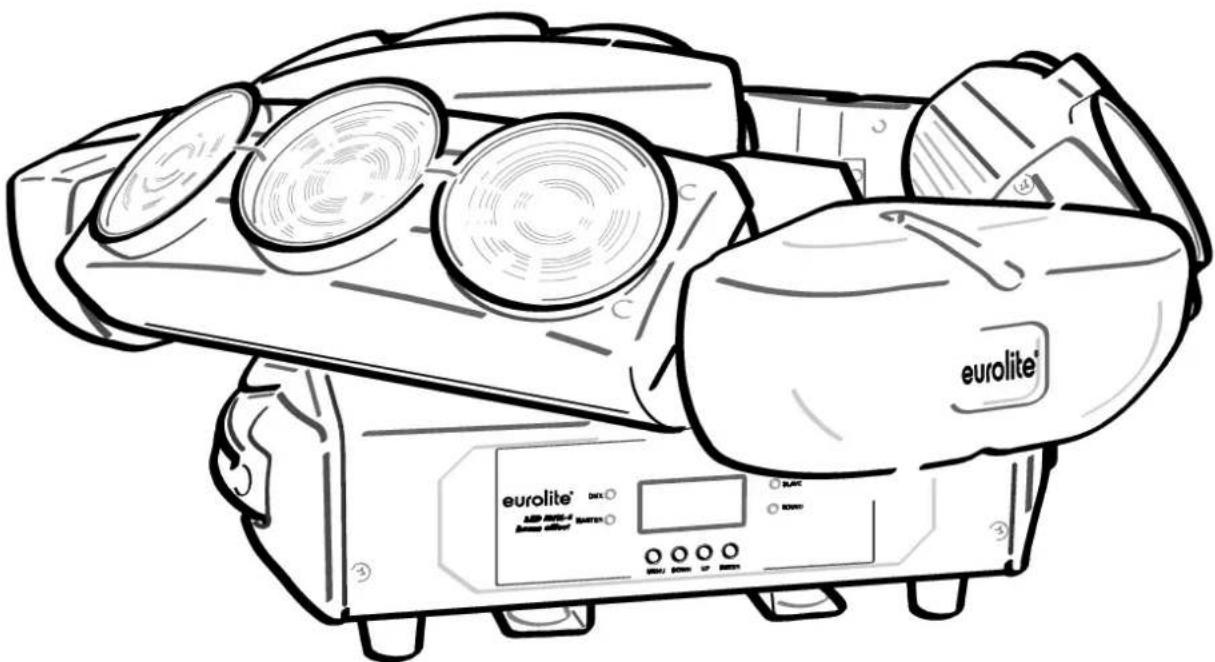

BEDIENUNGSANLEITUNG MFX-4 Eurolite
BEDIENUNGSANLEITUNG USER MANUAL
LED MFX-4
Beam Effect
SICHERHEITSHINWEISE....4
BESTIMMUNGSGEMÄBE VERWENDUNG......6
GERÄTEBESCHREIBUNG 7
Features 7
Geräteübersicht 8
INSTALLATION 8
Gerätemontage 8
Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät 11
Anschluss ans Netz....12
BEDIENUNG 12
Standalone-Betrieb 12
Master/Slave-Betrieb 12
Control Board 13
DMX-gesteuerter Betrieb 14
Adressierung des Gerätes 14
DMX-Protokoll 15
REINIGUNG UND WARTUNG.... 18
Sicherungswechsel 19
TECHNISCHE DATEN....20
Table of contents
English
INTRODUCTION 21
Diese Bedienungsanleitung gilt für die Artikelnummer 50944304
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under:
www.eurolite.de
BEDIENUNGSANLEITUNG
eurolite®
LED MFX-4
Strahleneffekt
ACHTUNG!
Gerät vor Feuchtigkeit und Nässe schützen!
Vor Öffnen des Gerätes vom Netz trennen!
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen EUROLITE LED MFX-4 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie den LED MFX-4 aus der Verpackung.
SICHERHEITSHINWEISE
ACHTUNG!
Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Deutsch
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontaktsteckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen.
Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers.
Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zur Folge haben.
Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.
Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann.
Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.
Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für evtl. Verlängerungsleitungen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.
Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät scheinbar noch funktioniert, muss es von einem Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen.
In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder größere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.
GESUNDHEITSRISIKO!
Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)!
Kinder und Laien vom Gerät fern halten!
Das Gerät darf niemals unbeaufsichtigt betrieben werden!
BESTIMMUNGSGEMÄße VERWENDUNG
Bei diesem Gerät handelt es sich um einen kopfbewegten LED-Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100-240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Dieses Gerät ist für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken etc. vorgesehen.
Lichteffekte sind nicht für den Dauerbetrieb konzipiert. Denken Sie daran, dass konsequente Betriebspausen die Lebensdauer des Gerätes erhöhen.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
Stellen oder legen Sie nichts auf dem Gehäuse des Gerätes ab.
Achten Sie darauf, dass u.a. die Netzleitung, Ketten, Krawatten, Schnüre, lange Haare oder Bärte nicht zwischen die Base und den Gerätekopf gelangen können, um eine Aufwicklung durch die Gerätedrehung zu vermeiden.
Das Gerät darf niemals am Gerätekopf angehoben werden, da ansonsten die Mechanik beschädigt werden könnte. Fassen Sie das Gerät immer an den Tragegriffen an.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Bitte achten Sie darauf, dass das Gerät nicht berührt oder umgestoßen werden kann. Sie gefährden Ihre eigene und die Sicherheit Dritter!
Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass eine gute Sichtweite von mindestens 10 m besteht.
Die Umgebungstemperatur muss zwischen -5^ C und +45^ C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen).
Das Bildzeichen ⚡---m ^¶ bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf diesen Wert nicht unterschreiten!
Das Gerät darf nur auf nicht brennbaren Oberflächen aufgestellt werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden.
Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren!
Achten Sie bei der Gerätemontage, beim Geräteabbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.
Deutsch
Bei Überkopfmontage (Montagehöhe >100 cm) ist das Gerät immer mit einem geeigneten Sicherheitsfangseil zu sichern. Das Sicherheitsfangseil muss an den dafür vorgesehenen Befestigungspunkten eingehängt werden. Das Fangseil darf niemals an den Transportgriffen eingehängt werden!
Betreiben Sie das Gerät nur, nachdem Sie sich vergewissert haben, dass das Gehäuse fest verschlossen ist und alle nötigen Schrauben fest angezogen wurden.
Die maximale Umgebungstemperatur T_a = 45^ C darf niemals überschritten werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, Abstürzen etc. verbunden.
WEEE-Richtlinie
Bitte übergeben Sie das Gerät bzw. die Geräte am Ende der Nutzungsdauer zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb. Nicht im Hausmüll entsorgen. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die zuständige örtliche Behörde.
GERÄTEBESCHREIBUNG
Features

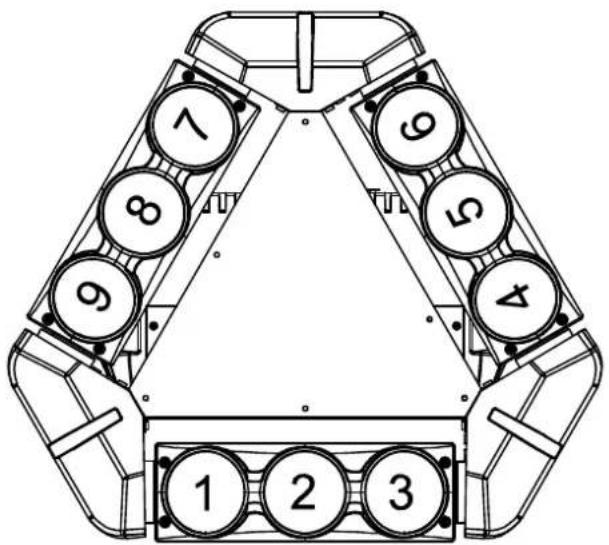

RGBW-Strahleneffekt mit neun Linsen, angeordnet in drei separat steuerbaren LED-Leisten, und endloser PAN-Bewegung
- Strahleneffekt mit 9 Fresnellinsen und 10-W-Quadcolor-LEDs in RGBW-Farben
- Jede LED kann einzeln angesteuert werden
- TILT-Bewegung für jede LED-Leiste separat und stufenlos einstellbar
- Mit Infinity-Funktion für endlose PAN-Bewegung
- Positionierung innerhalb 360° PAN und 100° TILT
• 13 oder 44 DMX-Kanäle wählbar - Funktionen: Farbige Strahlen in R, G, B und W, stufenlose RGBW-Farbmischung, Auto Modus, Musiksteuerung, Master-/Slave-Funktion, interne Programme, Strobe-Effekt mit variabler Geschwindigkeit, Dimmer
- DMX-gesteuerter Betrieb oder Standalone-Betrieb mit Master-/Slave-Funktion möglich
- Musikgetaktet über eingebautes Mikrofon
• Control-Board mit blauem LCD zur Einstellung der DMX-Startadresse, PAN-/TILT-Reverse, Reset - Schaltnetzteiltechnologie für Netzspannung zwischen 100 und 240 Volt
- Anschlussfertig über Kaltgerätenetzleitung mit Schutzkontaktstecker
- DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich
Deutsch

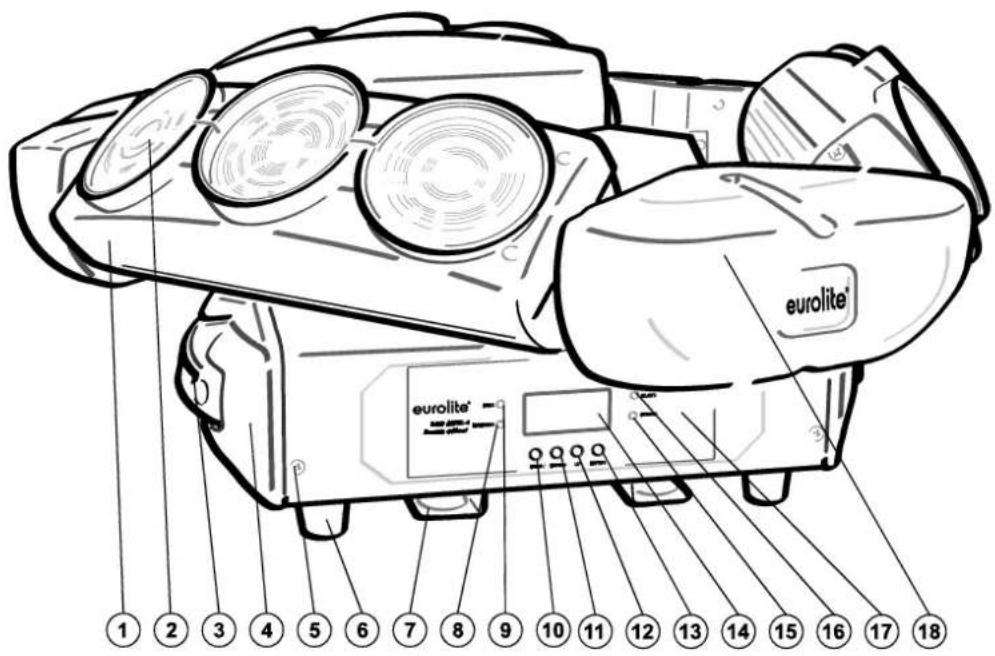

Geräteübersicht
(1) LED-Leiste
(2) Linse/LED
(3) Tragegriff
(4) Base
(5) Gehäuseschraube
(6) Gummifuß
(7) Adapterplatte
(8) Master-Anzeige
(9) DMX-Anzeige
(10) Menu-Taste
(11) Down-Taste
(12) Up-Taste
(13) Enter-Taste
(14) Display
(15) Sound-Anzeige
(16) Slave-Anzeige
(17) Control Board
(18) Gerätekopf

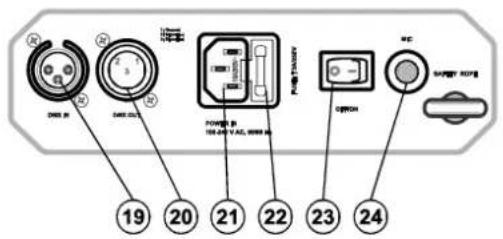

(19) DMX-Eingang
(20) DMX-Ausgang
(21) Spannungsver- sorgungseingang
(22) Sicherungshalter
(23) Netzschalter
(24) Mikrofon
INSTALLATION
Gerätemontage
LEBENSGEFAHR!
Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden!
Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann.
Deutsch
Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Vorgehensweise:
Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installationsmaterial und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen.
Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.
Wenn das Gerät von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. Das Gerät darf niemals frei schwingend im Raum befestigt werden.
Achtung: Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät NICHT!
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann.
BRANDGEFAHR!
Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden.
ACHTUNG!
Montieren Sie das Gerät ausschließlich über zwei geeignete Haken. Achten Sie darauf, dass das Gerät sicher befestigt wird. Vergewissern Sie sich, dass die Verankerung stabil ist.
Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert werden, ohne seine funktionellen Eigenschaften zu verändern.
Die Gerätebase lässt sich auf zwei verschiedene Arten montieren.
Sichern Sie das Gerät bei Überkopfmontage (Montagehöhe >100 cm) immer mit einem geeigneten Sicherungsseil.
Es dürfen nur Sicherungsseile und Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden.
Deutsch
Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten!
Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicherheitsvorkehrungen verursacht werden!
Hängen Sie das Schnellverschlussglied des Sicherungsseils in der dafür vorgesehenen Fangsicherung am Geräteboden ein und führen Sie das Sicherungsseil über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen Sie das Ende in dem Schnellverschlussglied ein und ziehen Sie die Sicherungsmutter gut fest.
Der maximale Fallabstand darf 20 cm nicht überschreiten.
Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist, darf nicht mehr als Sicherungsseil eingesetzt werden.
LEBENSGEFAHR!
Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden!
Verschrauben Sie je einen Haken über eine M10 Schraube und selbstsichernde Mutter mit dem Omega-Halter.
Führen Sie die beiden Schnellverschlüsse des ersten Omega-Halters in die dafür vorgesehenen Öffnungen an der Geräteunterseite ein. Drehen Sie die Schnellverschlüsse im Uhrzeigersinn bis zum Anschlag fest. Installieren Sie den zweiten Omega-Halter.
(1) Omega-Halter
(2) Haken
(3) Sicherheitsfangseil
(4) Schnellverschluss

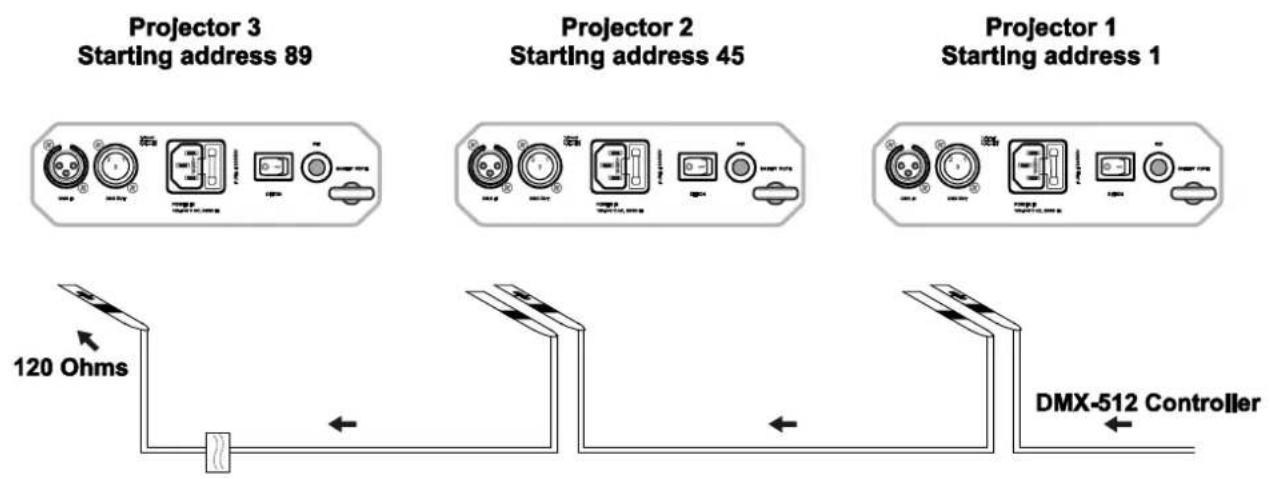

Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät
Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupplungen.
Belegung der XLR-Verbindung:
DMX-Ausgang
XLR-Einbaubuchse:
1: Masse
2: Signal (−)
3: Signal (+)
DMX-Eingang
XLR-Einbaustecker:
1: Masse
2: Signal (−)
3: Signal (+)
Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden.
Aufbau einer seriellen DMX-Kette:
Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind.
Achtung: Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (−) und Signal (+) ein 120 Ω Widerstand eingelötet ist.
Deutsch
Anschluss ans Netz
Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an.
Die Belegung der Anschlussleitungen ist wie folgt:
| Leitung | Pin | International |
| Braun | Außenleiter | L |
| Blau | Neutralleiter | N |
| Gelb/Grün | Schutzleiter |
Der Schutzleiter muss unbedingt angeschlossen werden!
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein.
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden.
BEDIENUNG
Über den Netzschalter lässt sich das Gerät ein- bzw. ausschalten.
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED MFX-4 den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit.
Standalone-Betrieb
Der LED MFX-4 lässt sich im Standalone-Betrieb ohne Controller einsetzen.
Trennen Sie dazu den LED MFX-4 vom Controller und rufen Sie das vorprogrammierte Programm, wie im Kapitel Control Board beschrieben, auf.
Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden.
An der Rückseite des Gerätes befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR-Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen.
Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über ein DMX-Kabel mit dem Master-Gerät verbunden werden. Stecken Sie das DMX-Kabel in die DMX OUT-Buchse und verbinden Sie es mit dem DMX IN-Stecker des nächsten Gerätes.
Stellen Sie beim Master-Gerät „MASTER“ unter „Slave Mode“, wie im Kapitel Control Board beschrieben, ein. Stellen Sie bei allen Slave-Geräten „SLAVE“ ein.
Die LED-Anzeigen „MASTER“ und „SLAVE“ neben dem Display zeigen den eingestellten Modus des Gerätes an.
Deutsch
Control Board
Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder das vorprogrammierte Programm abspielen.
Drücken Sie die Menu-Taste, so dass sich das Display einschaltet. Durch Drücken der der Up/Down-Tasten können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. Durch Drücken der Up-/Down-Tasten können Sie die Auswahl verändern. Bestätigen Sie jede Änderung durch Drücken der Enter-Taste. Der jeweilige Modus kann durch Drücken der Menu-Taste für 3 Sekunden verlassen werden. Die jeweiligen Funktionen werden im Folgenden beschrieben.
Kalibrierung von PAN und TILT
Um die PAN-/TILT-Bewegungen auf ihre korrekten Ausgangspositionen einzustellen, gehen Sie bitte wie folgt vor:
Drücken Sie die Menu-Taste, um ins Hauptmenü zu kommen. Drücken Sie die Enter-Taste für mehr als 3 Sekunden - PAN Offset (X axis motor trimming) wird auf dem Display angezeigt.
Drücken Sie Enter um eine Motorposition zwischen - 127 und 127 einzustellen. Drücken Sie die Enter-Taste zur Bestätigung.
Durch Drücken der Up-/Down-Tasten gelangen Sie zur Einstellung der TILT-Motoren. Sie können nun die Positionen von Tilt1 Offset, Tilt2 Offset und Tilt3 Offset in der gleichen Weise, wie oben für die PAN-Bewegung beschrieben, einstellen.
| Menu | Untermenü | Funktion |
| DMX Address A001-A512 Einstellen der DMX-Startadresse | ||
| Channel Mode | 13CH | Auswählen des DMX-Kanal-Modus |
| 44CH | ||
| Show Mode | Auto Run (Auto 0-24) Autom. Modus (Interne Programme) | |
| Sound | Musikgesteuerter Modus (SOUND STATE muss hierfür auf ON gestellt sein)Die LED-Anzeige "SOUND" neben dem Display leuchtet bei musikgesteuertem Betrieb bei jedem Bassschlag auf. | |
| Slave Mode | Master | Master-Einstellung |
| Slave | Slave-Einstellung | |
| Black Out Yes/No Black Out wenn kein DMX-Signal empfangen wird | ||
| Sound State On/Off Einstellung für musikgesteuerten Modus = ON | ||
| Sound Sense 0-100 Mikrofonempfindlichkeit (zunehmend) | ||
| Pan Inverse Yes/No PAN-Umkehr | ||
| Tilt 1 inverse Yes/No TILT1-Umkehr | ||
| Tilt 2 inverse Yes/No TILT2-Umkehr | ||
| Tilt 3 inverse Yes/No TILT2-Umkehr | ||
| Back Light On/Off | Display-AbschaltungOn - Anzeige immer anOff - Anzeige schaltet sich nach 30 Sekunden aus | |
| Auto Test Auto Test Funktionstest | ||
| Fixture Time xh Betriebsstunden Gerät | ||
| Firmware Version Vx.xx | Software Version | |
| Defaults Yes/No Zurücksetzen auf Werkseinstellungen | ||
| System Reset System Reset | Reset alle | |
Deutsch
DMX-gesteuerter Betrieb
Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern.
Das Gerät verfügt über zwei verschiedene DMX-Kanal-Modi.
Dabei hat jeder DMX-Kanal eine andere Belegung mit verschiedenen Eigenschaften. Die einzelnen DMX-Kanäle und ihre Eigenschaften sind unter DMX-Protokoll aufgeführt.
Adressierung des Gerätes
Über das Control Board können Sie die DMX-Startadresse definieren. Die Startadresse ist der erste Kanal, auf den das Gerät auf Signale vom Controller reagiert.
Wenn Sie die Startadresse, im 44 Kanal-Modus, z. B. auf 45 definieren, belegt das Gerät die Steuerkanäle 45 bis 88.
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der LED MFX-4 korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert.
Werden mehrere LED MFX-4 auf eine Adresse definiert, arbeiten sie synchron.
Drücken Sie die Up/Down-Tasten, um die gewünschte Startadresse einzustellen. Nun können Sie den LED MFX-4 über Ihren Controller ansteuern.
Bitte beachten Sie:
Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Werden keine Daten empfangen, leuchtet die DMX-Anzeige neben dem Display nicht.
Die Meldung erscheint
-wenn kein 3-poliges XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des Gerätes gesteckt wurde.
-wenn der Controller ausgeschaltet oder defekt ist.
-das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist.
Die einzelnen DMX-Kanäle und ihre Eigenschaften sind unter DMX-Protokoll aufgeführt.
Die LEDs des Gerätes sind in folgender Reihenfolge angeordnet (siehe Grafik) und können mit dem folgenden DMX-Protokoll individuell gesteuert werden.
DMX-Protokoll
Das Gerät verfügt über zwei verschiedene DMX-Kanal-Modi. Über das Control Board können Sie den DMX-Kanal-Modus definieren.
| Mode/ Channel | Decimal | Hexad. | Percentage | S/F | Eigenschaft | ||||
| 13 Ch | 44 Ch | ||||||||
| 1 | Horizontale Bewegung (PAN)/Funktion PAN-Bewegung | ||||||||
| 1 | 127 | 01 | 7F | 0% | 50% F | Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal (PAN) 0-360°. Allmähliches Einstellen des Kopfes bei langsamem Schieben des Reglers. Der Kopf kann an jeder gewünschten Einstellung angehalten werden. | |||
| 128 | 191 | 80 | BF | 50% | 75% | F | Endlose PAN-Rotation vorwärts mit abnehmender Geschwindigkeit | ||
| 192 | 255 | C0 | FF | 75% | 100% | F | Endlose PAN-Rotation rückwärts mit zunehmender Geschwindigkeit | ||
| 1 | Horizontale Bewegung (PAN) | ||||||||
| 1 | 127 | 01 | 7F | 0% | 50% F | Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal (PAN) 0-360°. Allmähliches Einstellen des Kopfes bei langsamem Schieben des Reglers. Der Kopf kann an jeder gewünschten Einstellung angehalten werden. | |||
| 2 | Funktion PAN-Bewegung | ||||||||
| 0 | 9 | 00 | 09 | 0% | 4% | S | Keine Funktion | ||
| 10 | 191 | 0A | BF | 4% | 75% | S | Endlose PAN-Rotation vorwärts mit abnehmender Geschwindigkeit | ||
| 192 | 255 | C0 | FF | 75% | 100% | S | Endlose PAN-Rotation rückwärts mit zunehmender Geschwindigkeit | ||
| 2 | 3 | Vertikale Bewegung (TILT 1) | |||||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Wenn Sie den Regler verschieben, bewegen Sie den Kopf vertikal (TILT) 0-100°. Allmähliches Einstellen des Kopfes bei langsamem Schieben des Reglers. Der Kopf kann an jeder gewünschten Einstellung angehalten werden. | ||
| 3 | 4 | Vertikale Bewegung (TILT 2) | |||||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Wenn Sie den Regler verschieben, bewegen Sie den Kopf vertikal (TILT) 0-100°. Allmähliches Einstellen des Kopfes bei langsamem Schieben des Reglers. Der Kopf kann an jeder gewünschten Einstellung angehalten werden. | ||
| 4 | 5 | Vertikale Bewegung (TILT 3) | |||||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Wenn Sie den Regler verschieben, bewegen Sie den Kopf vertikal (TILT) 0-100°. Allmähliches Einstellen des Kopfes bei langsamem Schieben des Reglers. Der Kopf kann an jeder gewünschten Einstellung angehalten werden. | ||
| 5 | 6 | Dimmerintensität | |||||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Allmähliche Einstellung der Dimmerintensität von 0 - 100 % | ||
| 6 | 7 | Strobe | |||||||
| 0 | 9 | 00 | 09 | 0% | 4% | S | Keine Funktion | ||
| 10 | 255 | 0A | FF | 4% | 100% | S | Strobe-Effekt mit zunehmender Geschwindigkeit | ||
| 7 | Rot | ||||||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Rot 0 - 100 % zunehmend | ||
| 8 | Grün | ||||||||
| 0 | 255 | 00 | FF | 0% | 100% | F | Grün 0 - 100 % zunehmend | ||
Deutsch
| 9 | Blau | ||||||||
| 0 | 255 | 00 | FF | 0% | 100% F | Blau 0 - 100 % zunehmend | |||
| 10 | Weiß | ||||||||
| 0 | 255 | 00 | FF | 0% | 100% F | Weiß 0 - 100 % zunehmend | |||
| 11 | Chaser | ||||||||
| 0 | 7 | 00 | 07 | 0% | 3% | S | Keine Funktion | ||
| 8 | 17 | 08 | 11 | 3% | 7% | S | Chaser 1 | ||
| 18 | 27 | 12 | 1B | 7% | 11% | S | Chaser 2 | ||
| 28 | 37 | 1C | 25 | 11% | 15% | S | Chaser 3 | ||
| 38 | 47 | 26 | 2F | 15% | 18% | S | Chaser 4 | ||
| 48 | 57 | 30 | 39 | 19% | 22% | S | Chaser 5 | ||
| 58 | 67 | 3A | 43 | 23% | 26% | S | Chaser 6 | ||
| 68 | 77 | 44 | 4D | 27% | 30% | S | Chaser 7 | ||
| 78 | 87 | 4E | 57 | 31% | 34% | S | Chaser 8 | ||
| 88 | 97 | 58 | 61 | 35% | 38% | S | Chaser 9 | ||
| 98 | 107 | 62 | 6B | 38% | 42% | S | Chaser 10 | ||
| 108 | 117 | 6C | 75 | 42% | 46% | S | Chaser 11 | ||
| 118 | 126 | 76 | 7E | 46% | 49% | S | Chaser 12 | ||
| 127 | 136 | 7F | 88 | 50% | 53% | S | Chaser 13 | ||
| 137 | 146 | 89 | 92 | 54% | 57% | S | Chaser 14 | ||
| 147 | 156 | 93 | 9C | 58% | 61% | S | Chaser 15 | ||
| 157 | 166 | 9D | A6 | 62% | 65% | S | Chaser 16 | ||
| 167 | 176 | A7 | B0 | 65% | 69% | S | Chaser 17 | ||
| 177 | 186 | B1 | BA | 69% | 73% | S | Chaser 18 | ||
| 187 | 196 | BB | C4 | 73% | 77% | S | Chaser 19 | ||
| 197 | 206 | C5 | CE | 77% | 81% | S | Chaser 20 | ||
| 207 | 216 | CF | D8 | 81% | 85% | S | Chaser 21 | ||
| 217 | 226 | D9 | E2 | 85% | 89% | S | Chaser 22 | ||
| 227 | 236 | E3 | EC | 89% | 93% | S | Chaser 23 | ||
| 237 | 246 | ED | F6 | 93% | 96% | S | Chaser 24 | ||
| 247 | 255 | F7 | FF | 97% | 100% | S | Chaser 25 | ||
| 12 | Geschwindigkeit Chaser | ||||||||
| 0 | 255 | 00 | FF | 0% | 100% F | Abnehmende Geschwindigkeit | |||
| 13 | 44 | Reset | |||||||
| 0 | 199 | 00 | C7 | 0% | 78% | S | Keine Funktion | ||
| 200 | 255 | C8 | FF | 78% | 100% | S | Reset | ||
| 8 | Rot 1 | ||||||||
| 0 | 255 | 00 | FF | 0% | 100% F | Rot 0 - 100 % zunehmend | |||
| 9 | Grün 1 | ||||||||
| 0 | 255 | 00 | FF | 0% | 100% F | Grün 0 - 100 % zunehmend | |||
| 10 | Blau 1 | ||||||||
| 0 | 255 | 00 | FF | 0% | 100% F | Blau 0 - 100 % zunehmend | |||
| 11 | Weiß 1 | ||||||||
| 0 | 255 | 00 | FF | 0% | 100% F | Weiß 0 - 100 % zunehmend | |||
Deutsch
| 12 | Rot 2 | |||||||
| 0 255 | 00 FF | 0% 100% F | Rot 0 - 100 % zunehmend | |||||
| 13 | Grün 2 | |||||||
| 0 255 | 00 FF | 0% 100% F | Grün 0 - 100 % zunehmend | |||||
| 14 | Blau 2 | |||||||
| 0 255 | 00 FF | 0% 100% F | Blau 0 - 100 % zunehmend | |||||
| 15 | Weiß 2 | |||||||
| 0 255 | 00 FF | 0% 100% F | Weiß 0 - 100 % zunehmend | |||||
| 16 | Rot 3 | |||||||
| 0 255 | 00 FF | 0% 100% F | Rot 0 - 100 % zunehmend | |||||
| 17 | Grün 3 | |||||||
| 0 255 | 00 FF | 0% 100% F | Grün 0 - 100 % zunehmend | |||||
| 18 | Blau 3 | |||||||
| 0 255 | 00 FF | 0% 100% F | Blau 0 - 100 % zunehmend | |||||
| 19 | Weiß 3 | |||||||
| 0 255 | 00 FF | 0% 100% F | Weiß 0 - 100 % zunehmend | |||||
| 20 | Rot 4 | |||||||
| 0 255 | 00 FF | 0% 100% F | Rot 0 - 100 % zunehmend | |||||
| 21 | Grün 4 | |||||||
| 0 255 | 00 FF | 0% 100% F | Grün 0 - 100 % zunehmend | |||||
| 22 | Blau 4 | |||||||
| 0 255 | 00 FF | 0% 100% F | Blau 0 - 100 % zunehmend | |||||
| 23 | Weiß 4 | |||||||
| 0 255 | 00 FF | 0% 100% F | Weiß 0 - 100 % zunehmend | |||||
| 24 | Rot 5 | |||||||
| 0 255 | 00 FF | 0% 100% F | Rot 0 - 100 % zunehmend | |||||
| 25 | Grün 5 | |||||||
| 0 255 | 00 FF | 0% 100% F | Grün 0 - 100 % zunehmend | |||||
| 26 | Blau 5 | |||||||
| 0 255 | 00 FF | 0% 100% F | Blau 0 - 100 % zunehmend | |||||
| 27 | Weiß 5 | |||||||
| 0 255 | 00 FF | 0% 100% F | Weiß 0 - 100 % zunehmend | |||||
| 28 | Rot 6 | |||||||
| 0 255 | 00 FF | 0% 100% F | Rot 0 - 100 % zunehmend | |||||
| 29 | Grün 6 | |||||||
| 0 255 | 00 FF | 0% 100% F | Grün 0 - 100 % zunehmend | |||||
| 30 | Blau 6 | |||||||
| 0 255 | 00 FF | 0% 100% F | Blau 0 - 100 % zunehmend | |||||
| 31 | Weiß 6 | |||||||
| 0 255 | 00 FF | 0% 100% F | Weiß 0 - 100 % zunehmend | |||||
| 32 | Rot 7 | |||||||
| 0 255 | 00 FF | 0% 100% F | Rot 0 - 100 % zunehmend | |||||
| 33 | Grün 7 | |||||||
| 0 255 | 00 FF | 0% 100% F | Grün 0 - 100 % zunehmend | |||||
| 34 | Blau 7 | |||||||
Deutsch
| 0 255 | 00 FF | 0% 100% F | Blau 0 - 100 % zunehmend | |||||
| 35 | Weiß 7 | |||||||
| 0 255 | 00 FF | 0% 100% F | Weiß 0 - 100 % zunehmend | |||||
| 36 | Rot 8 | |||||||
| 0 255 | 00 FF | 0% 100% F | Rot 0 - 100 % zunehmend | |||||
| 37 | Grün 8 | |||||||
| 0 255 | 00 FF | 0% 100% F | Grün 0 - 100 % zunehmend | |||||
| 38 | Blau 8 | |||||||
| 0 255 | 00 FF | 0% 100% F | Blau 0 - 100 % zunehmend | |||||
| 39 | Weiß 8 | |||||||
| 0 255 | 00 FF | 0% 100% F | Weiß 0 - 100 % zunehmend | |||||
| 40 | Rot 9 | |||||||
| 0 255 | 00 FF | 0% 100% F | Rot 0 - 100 % zunehmend | |||||
| 41 | Grün 9 | |||||||
| 0 255 | 00 FF | 0% 100% F | Grün 0 - 100 % zunehmend | |||||
| 42 | Blau 9 | |||||||
| 0 255 | 00 FF | 0% 100% F | Blau 0 - 100 % zunehmend | |||||
| 43 | Weiß 9 | |||||||
| 0 255 | 00 FF | 0% 100% F | Weiß 0 - 100 % zunehmend | |||||
REINIGUNG UND WARTUNG
Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Dabei muss unter anderem auf folgende Punkte besonders geachtet werden:
1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein.
2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen sichtbar sein.
3) Mechanisch bewegte Teile wie Achsen, Ösen u. Ä. dürfen keinerlei Verschleißspuren zeigen (z.B. Materialabrieb oder Beschädigungen) und dürfen sich nicht unwuchtig drehen.
4) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel behoben.
LEBENSGEFAHR!
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!
Den Lüfter monatlich reinigen. Reinigen Sie das Innere des Gerätes mindestens einmal im Jahr mit einem Staubsauger oder einer Luftbürste.
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Deutsch
Sicherungswechsel
Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden.
Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen).
Vorgehensweise:
Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die von Ihrem Fachhändler erhältlich ist.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

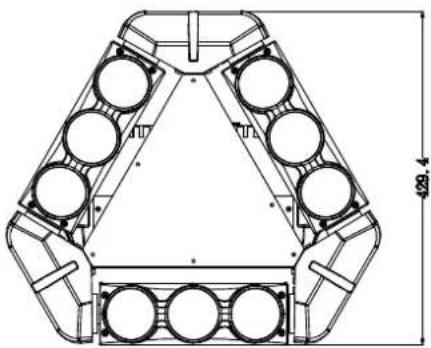

TECHNISCHE DATEN
| Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ | |
| Gesamtanschlusswert: | 120 |
| DMX-Steuerkanäle: | 13/44 |
| DMX512-Anschluss: | 3-pol. |
| Musiksteuerung: über eingebautes Mikrofon | |
| Blitzrate: | 10 |
| LED-Typ: 10 W QCL, RGBW | |
| Anzahl der LEDs: 9 | |
| Max. Schwenkbewegung (PAN): unbegrenzt | |
| Max. Kippbewegung (TILT): 100° | |
| Maße (LxBxH): 479 x 429 x 208 mm | |
| Gewicht: | 8,5 |
| Maximale Umgebungstemperatur T_a : | 45°C |
| Maximale Leuchtentemperatur im Beharrungszustand T_c : | 50°C |
| Mindestabstand zu entflammbaren Oberflächen: 0,5 m | |
| Mindestabstand zum angestrahlten Objekt: 0,1 m | |
| Sicherung: | T 3 A, 250 V |
| Zubehör: | |
| EUROLITE TPC-10 Klammer, silber | Best.-Nr. 59006856 |
| EUROLITE TPC-10 Klammer, schwarz | Best.-Nr. 59006858 |
| EUROLITE Sicherungsseil A 4x1000mm bis 15kg silber | Best.-Nr. 58010320 |
| EUROLITE Sicherungsseil A 4x1000mm bis 15kg sw | Best.-Nr. 58010344 |
| EUROLITE DMX Kabel XLR 3pol 3m sw | Best.-Nr. 3022785H |
| PSSO DMX Kabel XLR 3pol 3m sw Neutrik | Best.-Nr. 30227810 |
| SOMMER CABLE DMX Kabel XLR 3pol 3m sw Hicon | Best.-Nr. 30307457 |
| SOMMER CABLE DMX Kabel XLR 3pol 3m sw Neutrik | Best.-Nr. 3030746Z |
| EUROLITE Omega-Bügel 9 | Best.-Nr. 51786522 |
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 03.05.2016 ©
USER MANUAL
eurolite®
LED MFX-4
Beam Effect
CAUTION!
- LED MFX-4
- Beam Effect
- Table of contents
- English
- BEDIENUNGSANLEITUNG
- eurolite®
- Strahleneffekt
- ACHTUNG!
- Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
- EINFÜHRUNG
- SICHERHEITSHINWEISE
- Unbedingt lesen:
- Deutsch
- GESUNDHEITSRISIKO!
- BESTIMMUNGSGEMÄße VERWENDUNG
- WEEE-Richtlinie
- GERÄTEBESCHREIBUNG
- Features
- RGBW-Strahleneffekt mit neun Linsen, angeordnet in drei separat steuerbaren LED-Leisten, und endloser PAN-Bewegung
- Geräteübersicht
- INSTALLATION
- Gerätemontage
- LEBENSGEFAHR!
- Vorgehensweise:
- BRANDGEFAHR!
- Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät
- Belegung der XLR-Verbindung:
- Aufbau einer seriellen DMX-Kette:
- Anschluss ans Netz
- BEDIENUNG
- Standalone-Betrieb
- Master/Slave-Betrieb
- Control Board
- Kalibrierung von PAN und TILT
- DMX-gesteuerter Betrieb
- Adressierung des Gerätes
- Bitte beachten Sie:
- DMX-Protokoll
- REINIGUNG UND WARTUNG
- Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
- Sicherungswechsel
- TECHNISCHE DATEN
- USER MANUAL
- CAUTION!
Marke : Eurolite
Modell : MFX-4
Kategorie : Effektmaschine
