BEDIENUNGSANLEITUNG VC-5914V SAMSUNG

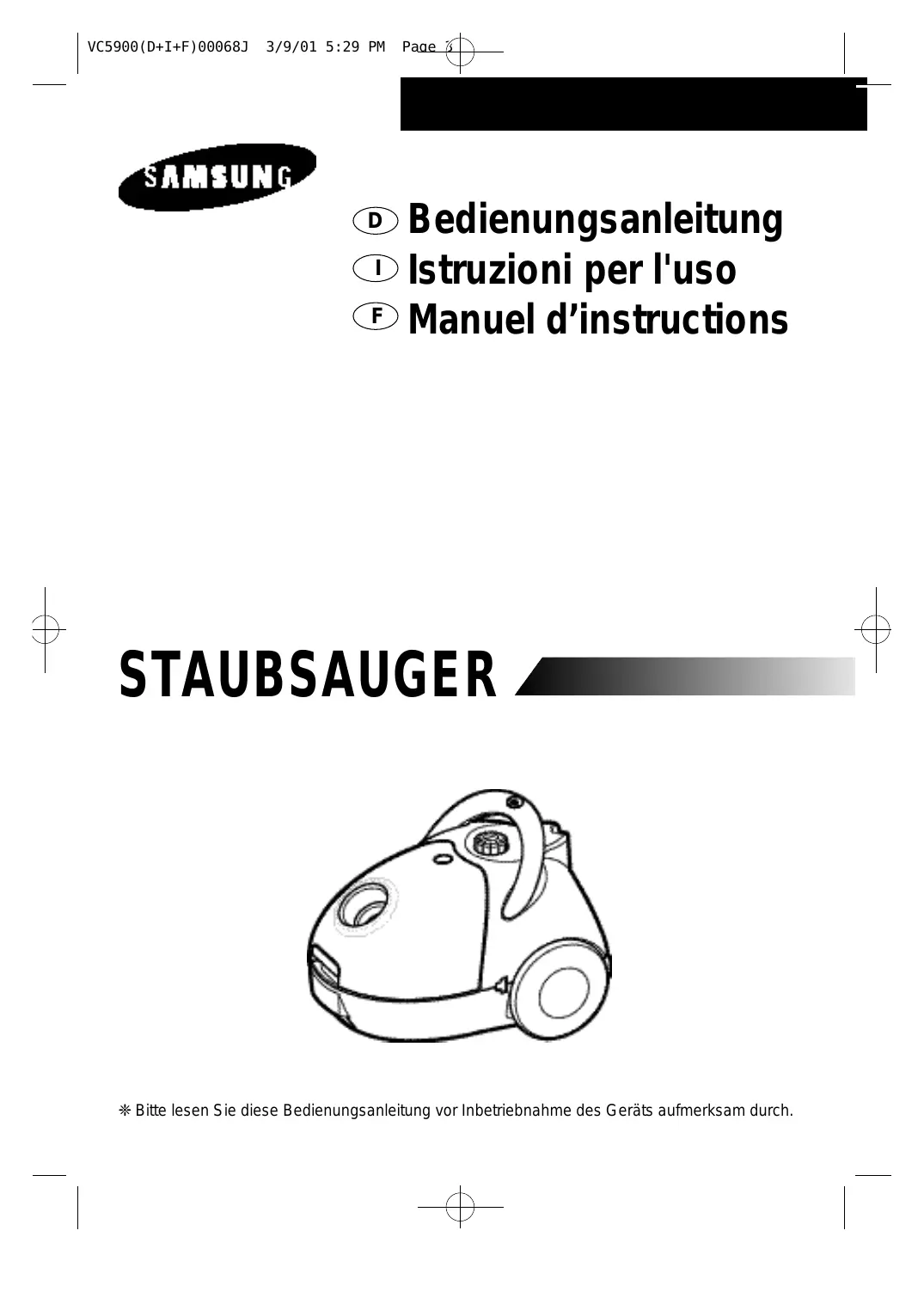

Bedienungsanleitung Istruzioni per l'uso Manuel d’instructions

❈ Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Geräts aufmerksam durch.

3/9/01 5:29 PM Page 4

FUNKTIONEN Diese Bedienungsanleitung gilt für verschiedene Staubsauger-Modelle, die nicht alle mit den gleichen Funktionen ausgestattet sind. Alle Modelle sind mit einer Filteranzeige und einer Kabelaufrollautomatik ausgestattet.

HINWEIS: Nicht bei allen Modellen verfügbare Funktionen sind entsprechend gekennzeichnet.

WICHTIGE SICHERHEITSHINWEISE 1. Lesen Sie alle Anweisungen aufmerksam durch. Stellen Sie vor dem Einschalten des Staubsaugers sicher, dass die verwendete Stromquelle den Angaben auf dem Typenschild (an der Unterseite des Geräts) entspricht. 2. Verwenden Sie den Staubsauger keinesfalls auf feuchten Flächen. (Papierstaubbeutel!) 3. Lassen Sie besondere Vorsicht walten, wenn das Gerät von oder in der Nähe von Kindern verwendet wird. Der Staubsauger darf nicht als Spielzeug verwendet werden. Lassen Sie den Staubsauger nie unbeaufsichtigt eingeschaltet. Verwenden Sie den Staubsauger nur für den in dieser Bedienungsanleitung genannten Zweck. 4. Verwenden Sie den Staubsauger nie ohne Staubbeutel. Wechseln Sie den Staubbeutel, bevor er voll ist, damit Sie immer eine optimale Saugleistung erhalten. 5. Verwenden Sie den Staubsauger nie zum Aufsaugen von Streichhölzern, Glut oder Zigarettenstummeln. Halten Sie den Staubsauger von Öfen und anderen Wärmequellen fern. Die Kunststoffteile des Geräts könnten sich durch die Einwirkung von Hitze verformen und entfärben. 6. Vermeiden Sie das Aufsaugen harter, spitzer Gegenstände, da diese das Gerät oder den Staubbeutel beschädigen könnten. Treten Sie nicht auf den Saugschlauch. Stellen Sie keine Gegenstände auf den Saugschlauch. Decken Sie die Ansaug- und Ausblasöffnungen nicht ab. 7. Schalten Sie den Staubsauger immer erst am Gerät aus, bevor Sie den Netzstecker ziehen. Ziehen Sie am Netzstecker, um das Kabel aus der Steckdose zu ziehen, damit Kabel, Stecker, Steckerstifte und Steckdose nicht beschädigt werden. Ziehen Sie nicht am Netzkabel. Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie den Staubbeutel wechseln. 8. Verwenden Sie kein Verlängerungskabel. 9. Falls der Staubsauger nicht richtig funktioniert, ziehen Sie den Netzstecker und wenden sich über Ihren Fachhändler an den autorisierten Kundendienst. 10. Wechseln Sie ein beschädigtes Netzkabel nicht selbst aus. Lassen Sie das Kabel nur von Kundendienst-Werkstätten bzw. entsprechend qualifizierten Technikern auswechseln, da Verletzungsgefahr besteht.

ACHTUNG 1. Verwenden Sie den Staubsauger nicht zum Entfernen von Flüssigkeiten. 2. Tauchen Sie den Staubsauger zur Reinigung nicht in Wasser. 3. Überprüfen Sie regelmäßig den Saugschlauch, und verwenden Sie keinen beschädigten Schlauch.

3/9/01 5:29 PM Page 5

ABBILDUNG DER TEILE GRIFF SAUGSCHLAUCH SAUGKRAFTREGLER FILTERANZEIGE SAUGROHR*

LEISTUNGSREGLER UND EIN/AUS-SCHALTER TRAGGRIFF UND KABELAUFROLLTASTE TASTE ZUM LÖSEN DES SAUGSCHLAUCHS

ÖFFNER FÜR STAUBBEUTELFACH BODENDÜSE* WAHLSCHALTER TEPPICH/GLATTER BODEN*

Mit * markierte Funktionen und Teile können je nach Modell unterschiedlich ausgeführt sein.

3/9/01 5:29 PM Page 6

STAUBSAUGER FÜR DEN BETRIEB ZUSAMMENSTECKEN 1) Schließen Sie den Saugschlauch an das Saugrohr an.

2) Stecken Sie die Saugrohre zusammen (modellabhängig - siehe unten).

3) Schließen Sie die Bodendüse an das Saugrohr an.

4) Schließen Sie den Verbindungsstutzen des Saugschlauchs an den Staubsauger an.

Bei Modellen mit Teleskoprohr: VERLÄNGERN: Halten Sie das schmale Ende des Teleskoprohrs mit einer Hand fest, und ziehen Sie mit der anderen Hand am Griff, um das Rohr auseinander zu ziehen. VERKÜRZEN: Halten Sie das schmale Ende des Teleskoprohrs mit einer Hand fest, und schieben Sie den Griff mit der anderen Hand darauf zu.

NETZKABEL 1) AUS DEM STAUBSAUGER ZIEHEN Das Netzkabel ist im Staubsauger aufgewickelt. Ziehen Sie das Kabel so weit wie erforderlich aus dem Gerät. 2) AUFSPULEN Wenn Sie mit dem Saugen fertig sind, schalten Sie den Staubsauger aus, ziehen den Netzstecker aus der Steckdose und drücken mit dem Fuß auf die Kabelaufrolltaste (Griff).

HINWEISE: • Um das Netzkabel aus der Steckdose zu ziehen, fassen Sie es am Stecker (nie am Kabel) an.

• Der Griff hat zwei Funktionen: Er dient einerseits als "Griff" zum Tragen des Geräts, andererseits als Kabelaufrolltaste zum Aufwickeln des Netzkabels.

3/9/01 5:29 PM Page 7

EIN/AUS-SCHALTER Schließen Sie das Netzkabel an einer Wandsteckdose an. Tippen Sie mit der Fußspitze den Ein/Aus-Schalter an, um den Staubsauger ein- oder auszuschalten.

HINWEIS: Der Ein/Aus-Schalter und der Leistungsregler bilden eine Einheit. Zum Ein- oder Ausschalten des Staubsaugers tippen Sie den Schalter in der Mitte an, zum Regeln der Leistung drehen Sie den Außenring.

LEISTUNGSREGLER (NUR BEI MODELLEN MIT EINSTELLBARER LEISTUNG) Die Saugleistung kann mit dem Leistungsregler an verschiedene Situationen angepasst werden. MIN = Für empfindliche Stoffe, zum Beispiel Vorhänge. MAX = Für harte Böden und stark verschmutzte Teppiche. Um die Saugleistung zu ändern, drehen Sie den Regler nach rechts oder nach links.

FILTERANZEIGE Wenn die Filteranzeige ROT wird, muss der Staubbeutel ausgewechselt werden.

HINWEIS: Bleibt die Filteranzeige auch nach Auswechseln des Staubbeutels auf ROT, schalten Sie den Staubsauger aus und überprüfen, ob Schlauch, Rohr oder Düse verstopft sind.

ZUBEHÖR FUGENDÜSE Fugendüse für Heizkörper, Spalten, Ecken und Polsterstöße.

MÖBELBÜRSTE Möbelbürste für Möbel, Regale, Bücher usw.

• Zur Verwendung der Möbelbürste stecken Sie diese auf die Fugendüse auf.

ZUBEHÖR AUFBEWAHREN Mit dem Zubehör-Clip können Sie Fugendüse und Möbelbürste zur Aufbewahrung am Staubsauger befestigen. Stecken Sie Fugendüse und Möbelbürste zusammen. Rasten Sie eine Seite des Clips am Saugrohr ein, und stecken Sie das Zubehör in die andere Clipseite.

SCHULTERGURT VERWENDEN Mit dem Schultergurt können Sie den Staubsauger mit sich tragen. Dies erleichtert Ihnen das Reinigen von Treppen, Vorhängen, Regalen usw.

Schultergurt anschließen 1) Führen Sie die Gurt-Verschlüsse in die dafür vorgesehenen Öffnungen am Staubsauger ein. Dabei sollen die Gurtenden zum Staubsauger weisen. 2) Drücken Sie die Gurt-Verschlüsse nach oben, um sie am Staubsauger zu fixieren. 3) Stellen Sie die Gurtlänge nach Bedarf ein.

Schultergurt lösen 1) Lösen Sie die Gurt-Verschlüsse vom Staubsauger, indem Sie sie nach unten drücken und aus dem Gerät ziehen. 2) Bewahren Sie den Gurt für die nächste Verwendung auf.

DÜSENHALTERUNG Auf der Rückseite des Staubsaugers befindet sich oben eine Düsenhalterung, in die Sie die Bodendüse während Arbeitspausen einhängen können.

STAUBSAUGER TRANSPORTIEREN UND AUFBEWAHREN Zur Aufbewahrung und zum Transport können Sie den Dorn an der Bodendüse vorn am Staubsauger einhängen (siehe Abbildung), so dass die Bodendüse mit Saugrohr und -schlauch senkrecht fixiert ist.

3/9/01 5:29 PM Page 9

STAUBBEUTEL AUSWECHSELN 1) Drücken Sie den Öffner nach oben, um die Abdeckung des Staubbeutelfachs zu öffnen. Der Öffner befindet sich vorne auf der Abdeckung.

2) Nehmen Sie den alten Staubbeutel aus dem Staubsauger.

3) Setzen Sie die Pappmanschette des neuen Staubbeutels wie in der Abbildung dargestellt ein.

4) Drücken Sie leicht auf die Abdeckung, bis der Öffner einrastet.

HINWEIS: Verwenden Sie den Beuteltyp Y101 von Swirl (Melitta). Falls dieser Beuteltyp in Ihrem Fachhandel nicht erhältlich ist, können Sie ihn direkt bei Melitta bestellen Telefonnummer: 057186/1261 oder 1981.

FILTER REINIGEN UND WECHSELN MOTORSCHUTZFILTER Der Motorschutzfilter hält Schmutz vom Motor fern und sorgt für dauerhaften effizienten Betrieb. Der Filter sitzt im Staubbeutelfach vor dem Motor. Achten Sie darauf, dass der Filter nicht verstopft, da sonst de Saugleistung beeinträchtigt oder der Motor beschädigt werden könnte. Reinigen Sie den Filter hin und wieder.

MOTORSCHUTZFILTER MOTORSCHUTZFILTER AUSLASSFILTER 1) Öffnen Sie das Gitter, und nehmen Sie den verschmutzten Filter heraus.

2) Reinigen Sie den Filter oder verwenden Sie einen neuen Filter. Setzen Sie den Filter wieder ein.

HINWEIS: Achten Sie darauf, dass die Filter vollständig trocken sind, bevor Sie sie wieder in den Staubsauger einsetzen.

3/9/01 5:29 PM Page 10

BODENDÜSE EINSTELLEN BEIMODELLEN MIT WAHLSCHALTER TEPPICH/GLATTER BODEN Überprüfen Sie vor der Verwendung, ob die Position des Wahlschalters der zu reinigenden Oberfläche entspricht.

Wählen Sie die Position Teppich ➀, um Teppiche zu reinigen. Wählen Sie die Position glatter Boden ➁, um glatte Böden (Fliesen usw.) zu reinigen. BEI MODELLEN MIT UNIVERSALDÜSE Verwenden Sie die Düse für alle zu reinigenden Oberflächen.

HINWEIS: Reinigen Sie die Bodendüse nach Gebrauch mit der Fugendüse, um sie sauberzuhalten und optimale Saugergebnisse zu erzielen.

FEHLERBEHEBUNG PROBLEM MÖGLICHE URSACHE BEHEBUNG Der Motor startet nicht.

Keine Stromversorgung.

Überprüfen Sie Kabel, Stecker und Steckdose.

Die Saugleistung nimmt allmählich ab.

Filter, Düse, Saugschlauch oder Rohr sind verstopft.

Entfernen Sie den Gegenstand, der die Verstopfung verursacht.

Das Netzkabel rollt sich nicht ganz auf.

Stellen Sie sicher, daß das Netzkabel nicht verwunden oder unregelmäßig aufgerollt ist.

Ziehen Sie das Kabel 2 bis 3 m heraus, und drücken Sie auf die Kabelaufrolltaste.

Dieser Staubsauger entspricht den folgenden Richtlinien: EMV-Richtlinie: 89/336/EWG, 92/31EWG und 93/68/EWG EN 61000-3-2: 1995, EN 55014: 1993 und EN 55104: 1995 Niederspannungsrichtlinie: 73/23/EWG und 93/68/EWG IEC 335-1, IEC 335-2-2, EN 60335-1 und EN 60335-2-2 Samsung-Hotline (allgemeine Infos): 01805-12 12 13 D
