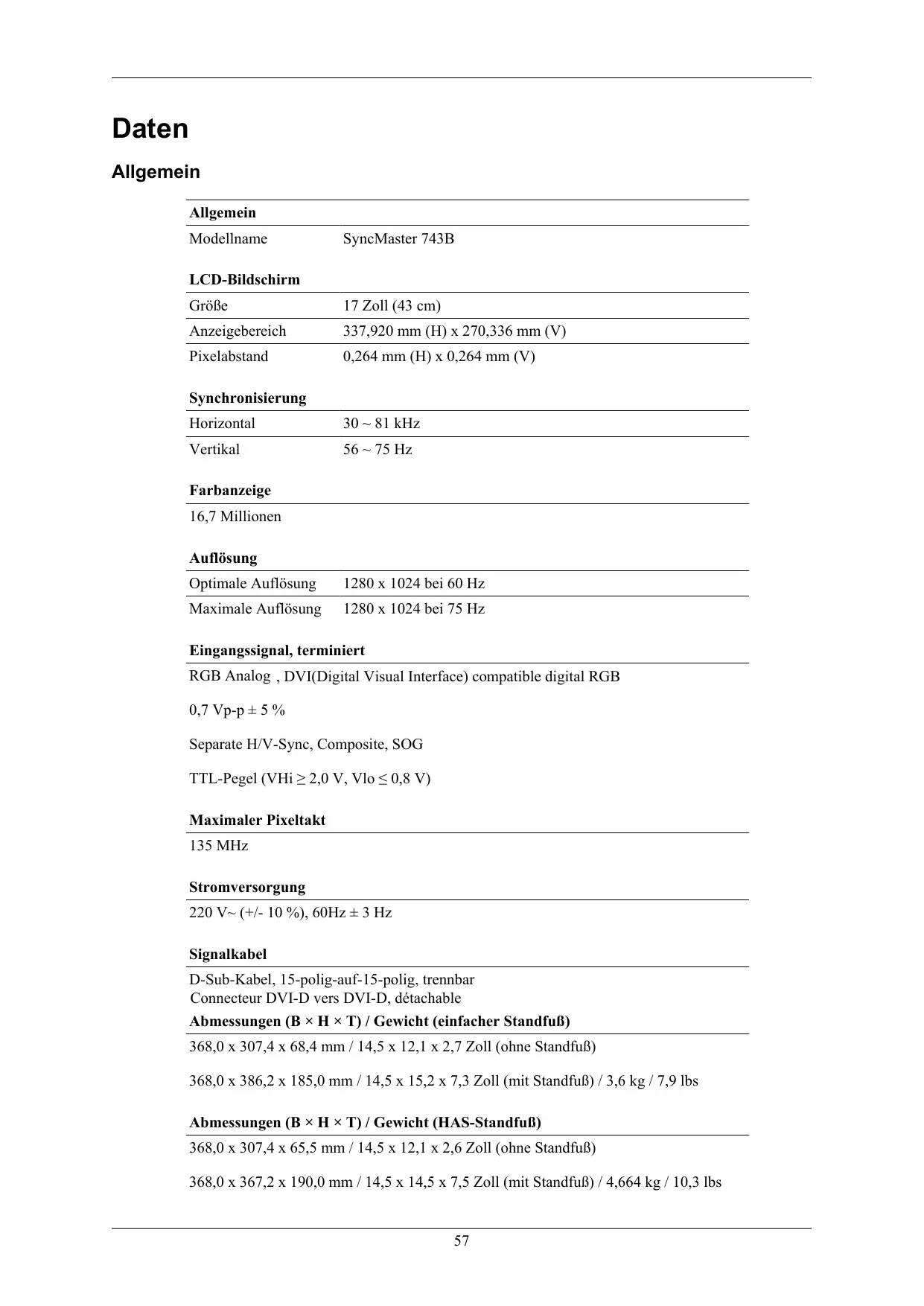

BEDIENUNGSANLEITUNG SYNCMASTER 743BX SAMSUNG
| Allgemein | |
| Modellname | SyncMaster 743B |
| LCD-Bildschirm | |
| Größe | 17 Zoll (43 cm) |
| Anzeigebereich | 337,920 mm (H) x 270,336 mm (V) |
| Pixelabstand | 0,264 mm (H) x 0,264 mm (V) |
| Synchronisierung | |
| Horizontal | 30 ~ 81 kHz |
| Vertical | 56 ~ 75 Hz |
| Farbanzeige | |
| 16,7 Millionen | |
| Auflösung | |
| Optimale Auflösung | 1280 x 1024 bei 60 Hz |
| Maximale Auflösung | 1280 x 1024 bei 75 Hz |
| Eingangssignal, terminiert | |
| RGB Analog , DVI(Digital Visual Interface) compatible digital RGB | |
| 0,7 Vp-p ± 5 % | |
| Separate H/V-Sync, Composite, SOG | |
| TTL-Pegel (VHi ≥ 2,0 V, Vlo ≤ 0,8 V) | |
| Maximaler Pixelakt | |
| 135 MHz | |
| Stromversorgung | |
| 220 V~(+/- 10 %), 60Hz ± 3 Hz | |
| Signalkabel | |
| D-Sub-Kabel, 15-polig-auf-15-polig, trennbar | |
| Connecteur DVI-D vers DVI-D, détachable | |
| Abmessungen (B × H × T) / Gewicht (einfacher Standfuß) | |
| 368,0 x 307,4 x 68,4 mm / 14,5 x 12,1 x 2,7 Zoll (ohne Standfuß) | |
| 368,0 x 386,2 x 185,0 mm / 14,5 x 15,2 x 7,3 Zoll (mit Standfuß) / 3,6 kg / 7,9 lbs | |
| Abmessungen (B × H × T) / Gewicht (HAS-Standfuß) | |
| 368,0 x 307,4 x 65,5 mm / 14,5 x 12,1 x 2,6 Zoll (ohne Standfuß) | |
| 368,0 x 367,2 x 190,0 mm / 14,5 x 14,5 x 7,5 Zoll (mit Standfuß) / 4,664 kg / 10,3 lbs | |
VESA-Montagevorrichtung
| 75 x 75 mm (zur Verwendung mit einem speziellen Träger-Montagesatz) | |
| Umgebungsbedingungen | |
| Betrieb | Umgebungstemperatur: 10°C – 40°C (50°F – 104°F) |
| Luftfeuchtigkeit: 10 % – 80 %, nicht kondensierend | |
| Speicherung | Umgebungstemperatur: -20°C – 45°C (-4°F – 113°F) |
| Luftfeuchtigkeit: 5 % – 95 %, nicht kondensierend | |
| Plug-and-Play-tauglich | |
| Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Die gemeinsame Verwendung von Monitor und Computersystem bietet optimale Betriebsbedingungen und Monitoreinstellungen. Die Monitorinstallation erfolgt für gewöhnlich automatisch, es sei dess, der Benutzer möglich andere Einstellungen auswahlen. | |
| Pixel zulässig | |
| In thisem Produkt kommt ein TFT-LCD-Bildschirm mit einer Halbleitertechnologie zum Einsatz, die eine Fehlerquote von weniger als 1 pro 1 Mio. aufweist. Aber die Bildpunkte der Farben ROT, GRÜN, BLAU und WEISS werden manchmal hell oder schwarz angezeigt. Dies ist nicht auf schlechte Qualität zurückzuführen und beeinträchtigt die Funktion nicht. | |
| Dieses Gerät enthalt einen TFT-LCD-Bildschirm mit 3.932.160 Teilpixeln. | |
Hinweis
Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privatenutzung)
Dieses Produkt entspricht den EMV-Richtlinien für private Nutzung und kann in allen Bereichen, auch in Wohnbereichen, eingesetzt werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)
PowerSaver
Dieses Gerät verfügbar über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitaum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) Funktioniert zusammen mit einer in ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion konnen Sie mit einem Programm konfigurieren, das auf ihrem Computer installiert wird.
| Status | Normaler Betrieb | Energiesparmodus | Ausschalten (Netztaste)EPA/ENERGY 2000 |
| Stromversorgung-sanzeige | Blau | Blau, blinken | Aus |
| Leistungsauf-nahme | 30 W | 1 W | 1 W |
ENERGY STAR
Dieses Gerät erfüllt die Bedingungen nach EPA ENERGY STAR® und ist ENERGY2000-konform, sofern ein Computer mit VESA DPM-Funktionalität verwendet wird.
Als Partner der ENERGY STAR®-Initiative hat SAMSUNG deses Gerät als ein Produkt eingestuft, das den ENERGY STAR®-Richtlinien für Energieeffizienz entspricht.
Voreingestellter Timing-Modus
Wenn das vom Computer übertragene Signal einem der folgenden voreingestalten Timing-Modi entspricht, wird der Bildschirm automatisch eingestellt. Wenn das Signal jedoch abweicht, kann ein leerer Bildschirm angezeigt werden, auch wenn die Netz-LED an ist. Einzelheiten hierzu finden Sie im Handbuch der Videokarte. Stellen Sie den Bildschirm folgendermaßen ein.
| Anzeigemodus | Horizontal-frequenz (kHz) | Vertikalfrequency (Hz) | Pixeltakt (MHz) | Synchronisa-tionspolarität (H/V) |
| IBM, 640 x 350 | 31,469 | 70,086 | 25,175 | +/- |
| IBM, 640 x 480 | 31,469 | 59,940 | 25,175 | -/- |
| IBM, 720 x 400 | 31,469 | 70,087 | 28,322 | -/+ |
| MAC, 640 x 480 | 35,000 | 66,667 | 30,240 | -/- |
| MAC, 832 x 624 | 49,726 | 74,551 | 57,284 | -/- |
| MAC, 1152 x 870 | 68,681 | 75,062 | 100,000 | -/- |
| VESA, 640 x 480 | 37,861 | 72,809 | 31,500 | -/- |
| VESA, 640 x 480 | 37,500 | 75,000 | 31,500 | -/- |
| VESA, 800 x 600 | 35,156 | 56,250 | 36,000 | +/+ |
| VESA, 800 x 600 | 37,879 | 60,317 | 40,000 | +/+ |
| VESA, 800 x 600 | 48,077 | 72,188 | 50,000 | +/+ |
| VESA, 800 x 600 | 46,875 | 75,000 | 49,500 | +/+ |
| VESA, 1024 x 768 | 48,363 | 60,004 | 65,000 | -/- |
| VESA, 1024 x 768 | 56,476 | 70,069 | 75,000 | -/- |
| VESA, 1024 x 768 | 60,023 | 75,029 | 78,750 | +/+ |
| VESA, 1152 x 864 | 67,500 | 75,000 | 108,000 | +/+ |
| VESA, 1280 x 960 | 60,000 | 60,000 | 108,000 | +/+ |
| VESA, 1280 x 1024 | 63,981 | 60,020 | 108,000 | +/+ |
| VESA, 1280 x 1024 | 79,976 | 75,025 | 135,000 | +/+ |
Horizontalfrequency
Die Zeit zum horizontalen Abtasten einer Zeile zwischen dem linken und rechten Bildschirmrand wird als horizontaler Zyklus bezeichnet und der Kehrwert des horizontalen Zyklus ist die Horizontalfrequency. Maßeinheit: kHz
Vertikalfrequency
Wie eine fluoreszierende Lampe muss der Bildschirm das gleiche Bild mehrmals pro Sekunde wiederholen, damit es für den Benutzer erkennbar ist. Diese Wiederholfrequency wird als Vertikalfrequency oder Bildaktualisierungsrate bezeichnet. Maßeinheit: Hz
Allgemein
| Allgemein | |
| Modellname | SyncMaster 743BX |
| LCD-Bildschirm | |
| Größe | 17 Zoll (43 cm) |
| Anzeigebereich | 337,920 mm (H) x 270,336 mm (V) |
| Pixelabstand | 0,264 mm (H) x 0,264 mm (V) |
| Synchronisierung | |
| Horizontal | 30 ~ 81 kHz |
| Vertical | 56 ~ 75 Hz |
| Farbanzeige | |
| 16,7 Millionen | |
| Auflösung | |
| Optimale Auflösung | 1280 x 1024 bei 60 Hz |
| Maximale Auflösung | 1280 x 1024 bei 75 Hz |
| Eingangssignal, terminiert | |
| RGB Analog, DVI(Digital Visual Interface) compatible digital RGB | |
| 0,7 Vp-p ± 5 % | |
| Separate H/V-Sync, Composite, SOG | |
| TTL-Pegel (VHi ≥ 2,0 V, Vlo ≤ 0,8 V) | |
| Maximaler Pixelakt | |
| 135 MHz | |
| Stromversorgung | |
| 220 V~(+/- 10%), 60Hz ± 3 Hz | |
| Signalkabel | |
| D-Sub-Kabel, 15-polig-auf-15-polig, trennbar | |
| Connecteur DVI-D vers DVI-D, détachable | |
| Abmessungen (B × H × T) / Gewicht (einfacher Standfuß) | |
| 368,0 x 307,4 x 68,4 mm / 14,5 x 12,1 x 2,7 Zoll (ohne Standfuß) | |
| 368,0 x 386,2 x 185,0 mm / 14,5 x 15,2 x 7,3 Zoll (mit Standfuß) / 3,6 kg / 7,9 lbs | |
| Abmessungen (B × H × T) / Gewicht (HAS-Standfuß) | |
| 368,0 x 307,4 x 65,5 mm / 14,5 x 12,1 x 2,6 Zoll (ohne Standfuß) | |
| 368,0 x 367,2 x 190,0 mm / 14,5 x 14,5 x 7,5 Zoll (mit Standfuß) / 4,664 kg / 10,3 lbs | |
VESA-Montagevorrichtung
75 × 75 ~mm (zur Verwendung mit einem speziellen Träger-Montagesatz)
Umgebungsbedingungen
| Betrieb | Umgebungstemperatur: 10°C – 40°C (50°F – 104°F) |
| Luftfeuchtigkeit: 10 % – 80 %, nicht kondenserend | |
| Speicherung | Umgebungstemperatur: -20°C – 45°C (-4°F – 113°F) |
| Luftfeuchtigkeit: 5 % – 95 %, nicht kondenserend |
Plug-and-Play-tauglich
Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Die gemeinsame Verwendung von Monitor und Computersystem betet optimale Betriebsbedingungen und Monitoreinstellungen. Die Monitorinstallation erfolgt für gewöhnlich automatisch, es sei dessen, der Benutzer möchte andere Einstellungen auswahlen.
Pixel zulässig
In thisem Produkt kommt ein TFT-LCD-Bildschirm mit einer Halbleitertechnologie zum Einsatz, die eine Fehlerquote von weniger als 1 pro 1 Mio. aufweist. Aber die Bildpunkte der Farben ROT, GRUN, BLAU und WEISS werden manchmal hell oder schwarc angezeigt. Dies ist nicht auf schlechte Qualität zurückzuführn und beeinträchtigt die Funktion nicht.
Dieses Gerat enthalt einen TFT-LCD-Bildschirm mit 3.932.160 Teilpixeln.
Hinweis
Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)
Dieses Produkt entspricht den EMV-Richtlinien für private Nutzung und kann in allen Bereichen, auch in Wohnbereichen, eingesetzt werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)
PowerSaver
Dieses Gerät verfügbar über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zusückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitaum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) Funktioniert zusammen mit einer in Ihr Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion konnen Sie mit einem Programm konfigurieren, das auf Ihr Computer installiert wird.
| Status | Normaler Betrieb | Energiesparmodus | Ausschalten (Netztaste) EPA/ENERGY 2000 |
| Stromversorgung-sanzeige | Blau | Blau, blinken | Aus |
| Leistungsauf-nahme | 30 W | 1 W | 1 W |
ENERGY STAR
Dieses Gerät erfüllt die Bedingungen nach EPA ENERGY STAR® und ist ENERGY2000-konform, sofern ein Computer mit VESA DPM-Funktionalität verwendet wird.
Als Partner der ENERGY STAR®-Initiative hat SAMSUNG deses Gerät als ein Produkt eingestuft, das den ENERGY STAR®-Richtlinien für Energieeffizienz entspricht.
Voreingestellter Timing-Modus
Wenn das vom Computer übertragene Signal einem der folgenden voreingestalten Timing-Modi entspricht, wird der Bildschirm automatisch eingestellt. Wenn das Signal jedoch abweicht, kann ein leerer Bildschirm angezeigt werden, auch wenn die Netz-LED an ist. Einzelheiten hierzu finden Sie im Handbuch der Videokarte. Stellen Sie den Bildschirm folgendermaßen ein.
| Anzeigemodus | Horizontal-frequenz (kHz) | Vertikalfrequency (Hz) | Pixeltakt (MHz) | Synchronisa-tionspolarität (H/V) |
| IBM, 640 x 350 | 31,469 | 70,086 | 25,175 | +/- |
| IBM, 640 x 480 | 31,469 | 59,940 | 25,175 | -/- |
| IBM, 720 x 400 | 31,469 | 70,087 | 28,322 | -/+ |
| MAC, 640 x 480 | 35,000 | 66,667 | 30,240 | -/- |
| MAC, 832 x 624 | 49,726 | 74,551 | 57,284 | -/- |
| MAC, 1152 x 870 | 68,681 | 75,062 | 100,000 | -/- |
| VESA, 640 x 480 | 37,861 | 72,809 | 31,500 | -/- |
| VESA, 640 x 480 | 37,500 | 75,000 | 31,500 | -/- |
| VESA, 800 x 600 | 35,156 | 56,250 | 36,000 | +/+ |
| VESA, 800 x 600 | 37,879 | 60,317 | 40,000 | +/+ |
| VESA, 800 x 600 | 48,077 | 72,188 | 50,000 | +/+ |
| VESA, 800 x 600 | 46,875 | 75,000 | 49,500 | +/+ |
| VESA, 1024 x 768 | 48,363 | 60,004 | 65,000 | -/- |
| VESA, 1024 x 768 | 56,476 | 70,069 | 75,000 | -/- |
| VESA, 1024 x 768 | 60,023 | 75,029 | 78,750 | +/+ |
| VESA, 1152 x 864 | 67,500 | 75,000 | 108,000 | +/+ |
| VESA, 1280 x 960 | 60,000 | 60,000 | 108,000 | +/+ |
| VESA, 1280 x 1024 | 63,981 | 60,020 | 108,000 | +/+ |
| VESA, 1280 x 1024 | 79,976 | 75,025 | 135,000 | +/+ |
Horizontalfrequenz
Die Zeit zum horizontalen Abtasten einer Zeile zwischen dem linken und rechten Bildschirmrand wird als horizontaler Zyklus bezeichnet und der Kehrwert des horizontalen Zyklus ist die Horizontalfrequenz. Maßeinheit: kHz
Vertikalfrequency
Wie eine fluoreszierende Lampe muss der Bildschirm das gleiche Bild mehrmals pro Sekunde wiederholen, damit es für den Benutzer erkennbar ist. Diese Wiederholfrequency wird als Vertikalfrequency oder Bildaktualisierungsrate bezeichnet. Maßeinheit: Hz
Allgemein
| Allgemein | |
| Modellname | SyncMaster 943B |
| LCD-Bildschirm | |
| Größe | 19 Zoll (48 cm) |
| Anzeigebereich | 376,32 mm (H) x 301,056 mm (V) |
| Pixelabstand | 0,294 mm (H) x 0,294 mm (V) |
| Synchronisierung | |
| Horizontal | 30 ~ 81 kHz |
| Vertical | 56 ~ 75 Hz |
| Farbanzeige | |
| 16,7 Millionen | |
| Auflösung | |
| Optimale Auflösung | 1280 x 1024 bei 60 Hz |
| Maximale Auflösung | 1280 x 1024 bei 75 Hz |
| Eingangssignal, terminiert | |
| RGB Analog, DVI(Digital Visual Interface) compatible digital RGB | |
| 0,7 Vp-p ± 5 % | |
| Separate H/V-Sync, Composite, SOG | |
| TTL-Pegel (VHi ≥ 2,0 V, Vlo ≤ 0,8 V) | |
| Maximaler Pixelakt | |
| 135 MHz (Analog) | |
| Stromversorgung | |
| 220 V~(+/- 10%), 60Hz ± 3 Hz | |
| Signalkabel | |
| D-Sub-Kabel, 15-polig-auf-15-polig, trennbar | |
| Connecteur DVI-D vers DVI-D, détachable | |
| Abmessungen (B × H × T) / Gewicht (einfacher Standfuß) | |
| 405,6 x 335,2 x 66,7 mm / 16,0 x 13,2 x 2,6 Zoll (ohne Standfuß) | |
| 405,6 x 413,5 x 200,0 mm / 16,0 x 16,3 x 7,9 Zoll (mit Standfuß) / 3,8 kg / 8,4 lbs | |
| Abmessungen (B × H × T) / Gewicht (HAS-Standfuß) | |
| 405,6 x 335,2 x 63,8 mm / 16,0 x 13,2 x 2,5 Zoll (ohne Standfuß) | |
| 405,6 x 380,2 x 190,0 mm / 16,0 x 15,0 x 7,5 Zoll (mit Standfuß) / 4,85 kg / 10,7 lbs | |
VESA-Montagevorrichtung
| 75 x 75 mm (zur Verwendung mit einem speziellen Träger-Montagesatz) | |
| Umgebungsbedingungen | |
| Betrieb | Umgebungstemperatur: 10°C – 40°C (50°F – 104°F) |
| Luftfeuchtigkeit: 10 % – 80 %, nicht kondensierend | |
| Speicherung | Umgebungstemperatur: -20°C – 45°C (-4°F – 113°F) |
| Luftfeuchtigkeit: 5 % – 95 %, nicht kondensierend | |
| Plug-and-Play-tauglich | |
| Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Die gemeinsame Verwendung von Monitor und Computersystem bietet optimale Betriebsbedingungen und Monitoreinstellungen. Die Monitorinstallation erfolgt für gewöhnlich automatisch, es sei dess, der Benutzer möglich andere Einstellungen auswahlen. | |
| Pixel zulässig | |
| In thisem Produkt kommt ein TFT-LCD-Bildschirm mit einer Halbleitertechnologie zum Einsatz, die eine Fehlerquote von weniger als 1 pro 1 Mio. aufweist. Aber die Bildpunkte der Farben ROT, GRÜN, BLAU und WEISS werden manchmal hell oder schwarz angezeigt. Dies ist nicht auf schlechte Qualität zurückzuführen und beeinträchtigt die Funktion nicht. | |
| Dieses Gerät enthalt einen TFT-LCD-Bildschirm mit 3.932.160 Teilpixeln. | |
Hinweis
Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privatenutzung)
Dieses Produkt entspricht den EMV-Richtlinien für private Nutzung und kann in allen Bereichen, auch in Wohnbereichen, eingesetzt werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)
PowerSaver
Dieses Gerät verfügbar über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitaum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) Funktioniert zusammen mit einer in ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion konnen Sie mit einem Programm konfigurieren, das auf ihrem Computer installiert wird.
| Status | Normaler Betrieb | Energiesparmodus | Ausschalten (Netztaste)EPA/ENERGY 2000 |
| Stromversorgung-sanzeige | Blau | Blau, blinken | Aus |
| Leistungsauf-nahme | 35 W | 1 W | 1 W |
ENERGY STAR
Dieses Gerät erfüllt die Bedingungen nach EPA ENERGY STAR® und ist ENERGY2000-konform, sofern ein Computer mit VESA DPM-Funktionalität verwendet wird.
Als Partner der ENERGY STAR®-Initiative hat SAMSUNG deses Gerät als ein Produkt eingestuft, das den ENERGY STAR®-Richtlinien für Energieeffizienz entspricht.
Voreingestellter Timing-Modus
Wenn das vom Computer übertragene Signal einem der folgenden voreingestalten Timing-Modi entspricht, wird der Bildschirm automatisch eingestellt. Wenn das Signal jedoch abweicht, kann ein leerer Bildschirm angezeigt werden, auch wenn die Netz-LED an ist. Einzelheiten hierzu finden Sie im Handbuch der Videokarte. Stellen Sie den Bildschirm folgendermaßen ein.
| Anzeigemodus | Horizontal-frequenz (kHz) | Vertikalfrequency (Hz) | Pixeltakt (MHz) | Synchronisa-tionspolarität (H/V) |
| IBM, 640 x 350 | 31,469 | 70,086 | 25,175 | +/- |
| IBM, 640 x 480 | 31,469 | 59,940 | 25,175 | -/- |
| IBM, 720 x 400 | 31,469 | 70,087 | 28,322 | -/+ |
| MAC, 640 x 480 | 35,000 | 66,667 | 30,240 | -/- |
| MAC, 832 x 624 | 49,726 | 74,551 | 57,284 | -/- |
| MAC, 1152 x 870 | 68,681 | 75,062 | 100,000 | -/- |
| VESA, 640 x 480 | 37,861 | 72,809 | 31,500 | -/- |
| VESA, 640 x 480 | 37,500 | 75,000 | 31,500 | -/- |
| VESA, 800 x 600 | 35,156 | 56,250 | 36,000 | +/+ |
| VESA, 800 x 600 | 37,879 | 60,317 | 40,000 | +/+ |
| VESA, 800 x 600 | 48,077 | 72,188 | 50,000 | +/+ |
| VESA, 800 x 600 | 46,875 | 75,000 | 49,500 | +/+ |
| VESA, 1024 x 768 | 48,363 | 60,004 | 65,000 | -/- |
| VESA, 1024 x 768 | 56,476 | 70,069 | 75,000 | -/- |
| VESA, 1024 x 768 | 60,023 | 75,029 | 78,750 | +/+ |
| VESA, 1152 x 864 | 67,500 | 75,000 | 108,000 | +/+ |
| VESA, 1280 x 960 | 60,000 | 60,000 | 108,000 | +/+ |
| VESA, 1280 x 1024 | 63,981 | 60,020 | 108,000 | +/+ |
| VESA, 1280 x 1024 | 79,976 | 75,025 | 135,000 | +/+ |
Horizontalfrequenz
Die Zeit zum horizontalen Abtasten einer Zeile zwischen dem linken und rechten Bildschirmrand wird als horizontaler Zyklus bezeichnet und der Kehrwert des horizontalen Zyklus ist die Horizontalfrequency. Maßeinheit: kHz
Vertikalfrequency
Wie eine fluoreszierende Lampe muss der Bildschirm das gleiche Bild mehrmals pro Sekunde wiederholen, damit es für den Benutzer erkennbar ist. Diese Wiederholfrequency wird als Vertikalfrequency oder Bildaktualisierungsrate bezeichnet. Maßeinheit: Hz
Allgemein
| Allgemein | |
| Modellname | SyncMaster 943BX |
| LCD-Bildschirm | |
| Größe | 19 Zoll (48 cm) |
| Anzeigebereich | 376,32 mm (H) x 301,056 mm (V) |
| Pixelabstand | 0,294 mm (H) x 0,294 mm (V) |
| Synchronisierung | |
| Horizontal | 30 ~ 81 kHz |
| Vertical | 56 ~ 75 Hz |
| Farbanzeige | |
| 16,7 Millionen | |
| Auflösung | |
| Optimale Auflösung | 1280 x 1024 bei 60 Hz |
| Maximale Auflösung | 1280 x 1024 bei 75 Hz |
| Eingangssignal, terminiert | |
| RGB Analog, DVI(Digital Visual Interface) compatible digital RGB | |
| 0,7 Vp-p ± 5 % | |
| Separate H/V-Sync, Composite, SOG | |
| TTL-Pegel (VHi ≥ 2,0 V, Vlo ≤ 0,8 V) | |
| Maximaler Pixelakt | |
| 135 MHz (Analog) | |
| Stromversorgung | |
| 220 V~(+/- 10%), 60Hz ± 3 Hz | |
| Signalkabel | |
| D-Sub-Kabel, 15-polig-auf-15-polig, trennbar | |
| Connecteur DVI-D vers DVI-D, détachable | |
| Abmessungen (B × H × T) / Gewicht (einfacher Standfuß) | |
| 405,6 x 335,2 x 66,7 mm / 16,0 x 13,2 x 2,6 Zoll (ohne Standfuß) | |
| 405,6 x 413,5 x 200,0 mm / 16,0 x 16,3 x 7,9 Zoll (mit Standfuß) / 3,8 kg / 8,4 lbs | |
| Abmessungen (B × H × T) / Gewicht (HAS-Standfuß) | |
| 405,6 x 335,2 x 63,8 mm / 16,0 x 13,2 x 2,5 Zoll (ohne Standfuß) | |
| 405,6 x 380,2 x 190,0 mm / 16,0 x 15,0 x 7,5 Zoll (mit Standfuß) / 4,85 kg / 10,7 lbs | |
VESA-Montagevorrichtung
75 × 75 ~mm (zur Verwendung mit einem speziellen Träger-Montagesatz)
Umgebungsbedingungen
Betrieb Umgebungstemperatur: 10^ - 40^ (50°F – 104°F)
Luftfeuchtigkeit: 10% - 80% , nicht kondensierend
Speicherung Umgebungstemperatur: -20^ - 45^ (-4^ - 113^)
Luftfeuchtigkeit: 5% - 95% , nicht kondensierend
Plug-and-Play-tauglich
Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Die gemeinsame Verwendung von Monitor und Computersystem kBietet optimale Betriebsbedingungen und Monitoreinstellungen. Die Monitorinstallation erfolgt fur gewöhnlich automatisch, es sei dann, der Benutzer möchte andere Einstellungen auswahlen.
Pixel zulässig
In thisem Produkt kommt ein TFT-LCD-Bildschirm mit einer Halbleitertechnologie zum Einsatz, die eine Fehlerquote von weniger als 1 pro 1 Mio. aufweist. Aber die Bildpunkte der Farben ROT, GRUN, BLAU und WEISS werden manchmal hell oder schwarc angezeigt. Dies ist nicht auf schlechte Qualität zurückzufahren und beeinträchtigt die Funktion nicht.
Dieses Gerat enthalt einen TFT-LCD-Bildschirm mit 3.932.160 Teilpixeln.
Hinweis
Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten Nutzung)
Dieses Produkt entspricht den EMV-Richtlinien für private Nutzung und kann in allen Bereichen, auch in Wohnbereichen, eingesetzt werden. (Geräte der Klasse B senden weniger elektromagnetische Störstrahlung aus als Geräte der Klasse A.)
PowerSaver
Dieses Gerät verfügbar über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System schaltet ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt wurde. Um in den normalen Modus des Monitors zusückzukehren, drücken Sie eine Taste auf der Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) Funktioniert zusammen mit einer in ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte. Diese Funktion konnen Sie mit einem Programm konfigurieren, das auf ihrem Computer installiert wird.
| Status | Normaler Betrieb | Energiesparmodus | Ausschalten (Netztaste) EPA/ENERGY 2000 |
| Stromversorgung-sanzeige | Blau | Blau, blinken | Aus |
| Leistungsauf-nahme | 35 W | 1 W | 1 W |
ENERGY STAR
Dieses Gerät erfüllt die Bedingungen nach EPA ENERGY STAR® und ist ENERGY2000-konform, sofern ein Computer mit VESA DPM-Funktionalität verwendet wird.
Als Partner der ENERGY STAR®-Initiative hat SAMSUNG deses Gerät als ein Produkt eingestuft, das den ENERGY STAR®-Richtlinien für Energieeffizienz entspricht.
Voreingestellter Timing-Modus
Wenn das vom Computer übertragene Signal einem der folgenden voreingestalten Timing-Modi entspricht, wird der Bildschirm automatisch eingestellt. Wenn das Signal jedoch abweicht, kann ein leerer Bildschirm angezeigt werden, auch wenn die Netz-LED an ist. Einzelheiten hierzu finden Sie im Handbuch der Videokarte. Stellen Sie den Bildschirm folgendermaßen ein.
| Anzeigemodus | Horizontal-frequenz (kHz) | Vertikalfrequency (Hz) | Pixeltakt (MHz) | Synchronisa-tionspolarität (H/V) |
| IBM, 640 x 350 | 31,469 | 70,086 | 25,175 | +/- |
| IBM, 640 x 480 | 31,469 | 59,940 | 25,175 | -/- |
| IBM, 720 x 400 | 31,469 | 70,087 | 28,322 | -/+ |
| MAC, 640 x 480 | 35,000 | 66,667 | 30,240 | -/- |
| MAC, 832 x 624 | 49,726 | 74,551 | 57,284 | -/- |
| MAC, 1152 x 870 | 68,681 | 75,062 | 100,000 | -/- |
| VESA, 640 x 480 | 37,861 | 72,809 | 31,500 | -/- |
| VESA, 640 x 480 | 37,500 | 75,000 | 31,500 | -/- |
| VESA, 800 x 600 | 35,156 | 56,250 | 36,000 | +/+ |
| VESA, 800 x 600 | 37,879 | 60,317 | 40,000 | +/+ |
| VESA, 800 x 600 | 48,077 | 72,188 | 50,000 | +/+ |
| VESA, 800 x 600 | 46,875 | 75,000 | 49,500 | +/+ |
| VESA, 1024 x 768 | 48,363 | 60,004 | 65,000 | -/- |
| VESA, 1024 x 768 | 56,476 | 70,069 | 75,000 | -/- |
| VESA, 1024 x 768 | 60,023 | 75,029 | 78,750 | +/+ |
| VESA, 1152 x 864 | 67,500 | 75,000 | 108,000 | +/+ |
| VESA, 1280 x 960 | 60,000 | 60,000 | 108,000 | +/+ |
| VESA, 1280 x 1024 | 63,981 | 60,020 | 108,000 | +/+ |
| VESA, 1280 x 1024 | 79,976 | 75,025 | 135,000 | +/+ |
Horizontalfrequenz
Die Zeit zum horizontalen Abtasten einer Zeile zwischen dem linken und rechten Bildschirmrand wird als horizontaler Zyklus bezeichnet und der Kehrwert des horizontalen Zyklus ist die Horizontalfrequency. Maßeinheit: kHz
Vertikalfrequency
Wie eine fluoreszierende Lampe muss der Bildschirm das gleiche Bild mehrmals pro Sekunde wiederholen, damit es für den Benutzer erkennbar ist. Diese Wiederholfrequency wird als Vertikalfrequency oder Bildaktualisierungsrate bezeichnet. Maßeinheit: Hz
Information
Zur Verbesserung der Anzeigequalität
Stellen Sie die Auflösung und die Bildwiederholfrequency am Computer wie nachfol-gend beschreiben ein, um die bestmögliche Bildqualität zu erhalten. Wenn auf dem TFT-LCD-Bildschirm nicht die bestmögliche Bildqualität angezeigt wird, kann es vorkommen, dass die Bildqualität ungleichmäßig ist.
Auflösung: 1280 x 1024
- Vertikalfrequency (Bildwiederholfrequency): 60 Hz
In thisem Produkt kommt ein TFT-LCD-Bildschirm mit einer Halbleitertechnologie zum Einsatz, die eine Fehlerquote von weniger als 1 pro 1 Mio. aufweist. Aber die Bildpunkte der Farben ROT, GRUN, BLAU und WEISS werden manchmal hell oder schwarz angezeigt. Dies ist nicht auf schlechte Qualität zurückzuführen und beeinträchtigt die Funktion nicht.
- Dieses Gerät enthalt einen TFT-LCD-Bildschirm mit 3.932.160 Teilpixeln.
Verwenden Sie zum Reinigen des Bildschirms und des Monitors nur keine Mengen eines empfohlenen Reinigungsmittels mit einem weichen, sauberes Tuch auftragen. Wischen Sie auf der LCD-Fläche vorsichtig.
Bei zu starkem Reiben konnen Flecken auf dem Bildschirm entstehen.
Wenn Sie mit der Bildqualität nicht zufrieden sind, können Sie diese verbessern, indem Sie die Funktion "Autom. Einstellung" aus dem Fenster Heraus aufrufen, das beim Aktivieren der Schaltfläche zum Schlieben des Fensters angezeigt wird.
Wenn auch nach der automatischen Einstellung Bildauschen vorhanden ist, verwenden Sie die Einstellfung. Fein/Grob.
Wenn über einen längeren Zeitraum desselbe Bild angezeigt wird, kann ein Nachbild entstehen oder das Bild wirkt verschwommen.
Wechseln Sie in den Energiesparmodus, oder stellen Sie ein sich bewegendes Bild als Bildschirmschoner ein, wenn Sie sich über einen längeren Zeitraum vom Monitor entfern.
PRODUKTINFORMATIONEN (Keine Bildkonservierungsgefahr)
Bei LCD-Monitoren und Fernsehgeräten kann es beim Wechseln eines Bildes zu Bildkonservierung kommt. Dies gilt insbesondere dann, wenn längerere Zeit ein unverändertes Bild angezeigt wurde.
Dieses Anleitung soll Hinweise zur richtigen Verwendung von LCD-Geräten liefern, um diese vor Bildkonservierung zu schützen.
Garantie
Durch diese Garantie nicht abgedeckt sind Schäden, die durch Einbrennen von Bildern entstehen.
Das Einbrennen von Bildern wird von der Garantie nicht abgedeckt.
Was ist Bildkonservierung?
Im Normalbetrieb eines LCD-Bildschirms, tritt keine Bildkonservierung auf. Wenn aber für länger Zeit dasselbe Bild angezeigt wird, akkumuliert sich eine leichte Ladungsdifferenz zwischen den beiden Elektroden, die das Flüssigkristall umgeben. Dadurch kann es passieren, dass sich das Flüssigkristall in bestimmten Bereichen des Bildschirms aufbaut. Auf diese Weise wird das Bild konserviert, auch wenn der Wechsel zu einem neueren Videobild erfolgt ist. Alle Anzeiggeräte, auch LCD-Bildschirme, sind Bildkonservierung ausgesetzt. Dies ist kein Defekt des Geräts.
Bitte befolgen Sie die nachfolgenden Empfehlungen, um ihren LCD-Bildschirm vor Bild-konservierung zu schützen.
Strom aus, Bildschirmschoner oder Stromsparmodus
Beispiel:
- Schalten Sie den Strom aus, wenn Sie ein stillstehendes Muster verwenden.
Schalten Sie den Strom nach 20-stündigem Einsatz für 4 Stunden ab
Schalten Sie den Strom nach 12-stündigem Einsatz für 2 Stunden ab
-
Verwenden Sie möglichst einen Bildschirmschoner
-
Wir empfehlen einen einfarbigen Bildschirmschoner oder ein bewegtes Bild.
-
Verwenden Sie das Energieschema der Energieverwaltung bei den Anzeigeeigenschaften Ohres PCs, um den Monitor entsprechend einzustellen.
Empfehlungen für bestimmte Anwendungen
Beispiel: Flughäfen, Transitstationen, Börsen, Banken und Kontrollsysteme. Wir empfehlen Folgenden, wenn Sie das Systemprogramm für die Anzeige konfigurieren:
Anzeigen von Informationen zusammen mit einem regelmäßig bewegten Bild oder einem Logo.
Beisiel: Wechsel von: Informationsanzeige für 1 Stunde und anschließend Anzeige des Logos oder eines bewegten Bilds für 1 Minute.
Andern Sie regelmäßig die Farbinformationen (2 verschiedene Farben verwenden).
Beispiel: Wechseln Sie die Farbinformationen alle 30 Minuten mit 2 verschiedeneen, abwechselnd angezeigten Farben.
Vermeiden Sie Buchstabenkombinationen oder Hintergrundfarben mit starken Helligeits-differenzen.
Vermeiden Sie graue Farben, da diese schnell zu Bildkonservierung führen.
- Vermeiden Sie Folgendes: Farben mit starken Helligkeitsunterschieden (Schwarz & Weiß, Grau)
Beispiel:
SYSTEM:245
STATUS:NG
SYSTEM:245
STATUS:NG
- Empfohlene Einstellungen: Helle Farben mit geringen Helligkeitsunterschieden
Alle 30 Minuten die Zeichen- und Hintergrundfarbe wechseln
Beispiel:
SYSTEM:245
STATUS:OK
SYSTEM:245
STATUS:OK
SYSTEM:245
STATUS:OK
SYSTEM:245
STATUS:OK
- Alle 30 Minuten die bewegten Zeichen wechseln.
Beispiel:
KA1710 12:00
UA0110 13:30
AAV00Z 14.00
KA1710 12:00
FA/777 14:15
JIA0110 13:30
AA0002 14:00
FA7777 14:15
Am besten schützen Sie ihren Bildschirm vor Bildkonservierung, indem Sie den PC oder das System so einrichten, dass ein Bildschirmschoner aktiviert wird, wenn Sieihn nicht verwenden.

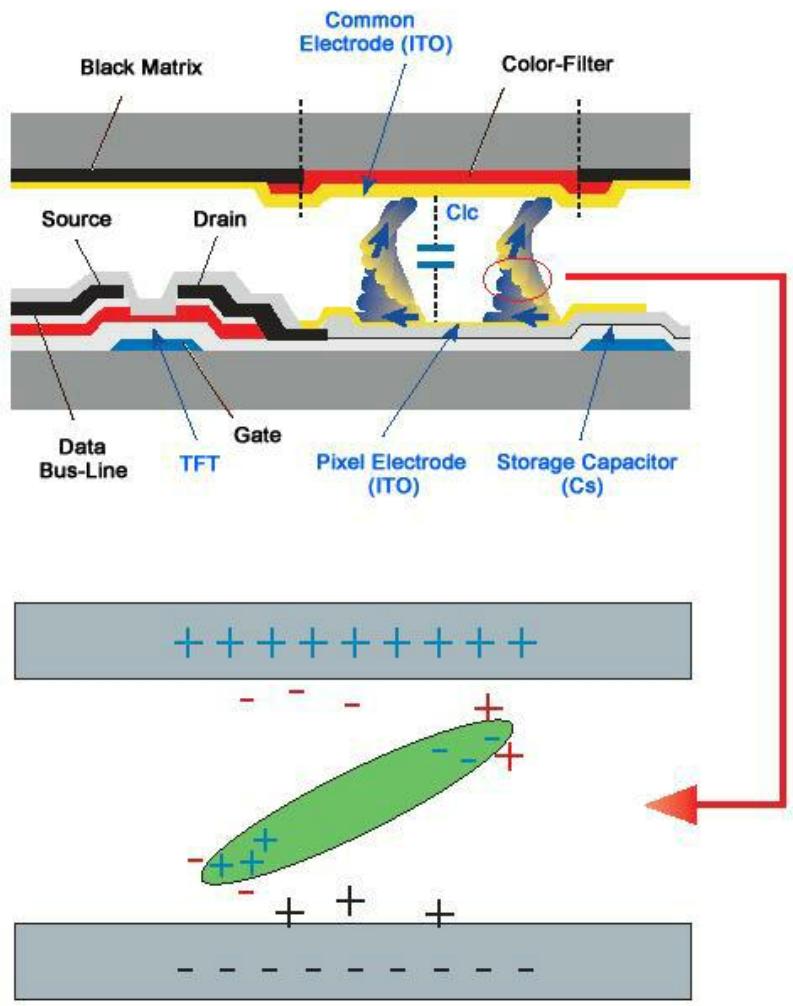

Bildkonservierung kann nicht auftreten, wenn ein LCD-Bildschirm unter normalen Bedingungen eingesetzt wird.
Unter den Normalbedingungen sind ständig wechselnde Videobildner zu verstehen. Wenn der LCD-Bildschirm über einen längeren Zeitraum (mehr als 12 Stunden) hinweg ein unverändertes Bild aneigt, kann es zu einer leichten Differenz der Spannung zwischen den Elektroden kommt, die das Flüssigkristall eines Pixels ansteuern. Diese Spannungsdifferenz zwischen den Elektroden steigt im Laufe der Zeit und zwingt das Flüssigkristall zum Kippen. Wenn es dazu kommt, kann es passieren, dass weiterhin das alte Bild angezeigt wird, wenn das Bild wechselt.
Um dies zu verhindern, muss die akkumulierte Spannungsdifferenz gesenkt werden.
Unser LCD-Monitor erfüllt ISO13406-2 Pixelfehlerklasse II
Anhang
Kontakt zu Samsung
Hinweis
Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sichitte an den Samsung-Kundendienst.
North America
U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com/us
CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com/ca
MEXICO 01-800-SAMSUNG(726-7864) http://www.samsung.com/mx
Latin America
ARGENTINE 0800-333-3733 http://www.samsung.com/ar
BRAZIL 0800-124-421 http://www.samsung.com/br
4004-0000
CHILE 800-SAMSUNG(726-7864) http://www.samsung.com/cl
COLOMBIA 018000112112 http://www.samsung.com/co
COSTA RICA 0-800-507-7267 http://www.samsung.com/latin
ECUADOR 1-800-10-7267 http://www.samsung.com/latin
EL SALVADOR 800-6225 http://www.samsung.com/latin
GUATEMALA 1-800-299-0013 http://www.samsung.com/latin
JAMAICA 1-800-234-7267 http://www.samsung.com/latin
PANAMA 800-7267 http://www.samsung.com/latin
PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin
REP. DOMINICA 1-800-751-2676 http://www.samsung.com/latin
TRINIDAD & TO- 1-800-SAMSUNG(726-7864) http://www.samsung.com/latin BAGO
VENEZUELA 1-800-100-5303 http://www.samsung.com/latin
Europe
AUSTRIA 0800-SAMSUNG(726-7864) http://www.samsung.com/at
BELGIUM 0032 (0)2 201 24 18 http://www.samsung.com/be
CZECH REPUBLIC 844 000 844 http://www.samsung.com/cz
Distributor pro Ceskou republicu:
Samsung Zrt., ceska organizacni slozka Vyskocilova 4, 14000 Praha 4
DENMARK 70 70 19 70 http://www.samsung.com/dk
FINLAND 030-6227515 http://www.samsung.com/fe
FRANCE 3260 SAMSUNG(726-7864) http://www.samsung.com/fr
08 25 08 65 65 (€ 0,15/Min)
GERMANY 01805 - SAMSUNG(726-7864) http://www.samsung.de (€ 0,14/Min)
HUNGARY 06-80-SAMSUNG(726-7864) http://www.samsung.com/hu
Europe
| ITALIA | 800-SAMSUNG(726-7864) | http://www.samsung.com/it |
| LUXEMBURG | 0035 (0)2 261 03 710 | http://www.samsung.com/be |
| NETHERLANDS | 0900 SAMSUNG(726-7864) (€ 0,10/Min) | http://www.samsung.com/nl |
| NORWAY | 815-56 480 | http://www.samsung.com/no |
| POLAND | 0 801 801 881 | http://www.samsung.com/pl |
| 022-607-93-33 | ||
| PORTUGAL | 80 8 200 128 | http://www.samsung.com/pt |
| REPUBLIC OF IRE- LAND | 0818 717 100 | http://www.samsung.com/ie |
| SLOVAKIA | 0800-SAMSUNG(726-7864) | http://www.samsung.com/sk |
| SPAIN | 902 10 11 30 | http://www.samsung.com/es |
| SWEDEN | 0771-400 200 | http://www.samsung.com/se |
| SWITZERLAND | 0800-SAMSUNG(726-7864) | http://www.samsung.com/ch |
| U.K | 0870-SAMSUNG(726-7864) | http://www.samsung.com/uk |
CIS
| ESTONIA | 800-7267 | http://www.samsung.ee |
| LATVIA | 800-7267 | http://www.samsung.com |
| LITHUANIA | 8-800-77777 | http://www.samsungLt |
| KAZAKHSTAN | 8-10-800-500-55-500 | http://www.samsung.kz |
| KYRGYZSTAN | 00-800-500-55-500 | |
| RUSSIA | 8-800-555-55-55 | http://www.samsung.ru |
| UKRAINE | 8-800-502-0000 | http://www.samsung.ua |
| UZBEKISTAN | 8-800-120-0-400 | http://www.samsung.uz |
Asia Pacific
| AUSTRALIA | 1300 362 603 | http://www.samsung.com/au |
| CHINA | 800-810-5858 | http://www.samsung.com.cn |
| 010-6475 1880 | ||
| HONG KONG | 3698 - 4698 | http://www.samsung.com/hk |
| INDIA | 3030 8282 | http://www.samsung.com/in/ |
| 1800 110011 | ||
| INDONESIA | 0800-112-8888 | http://www.samsung.com/id |
| JAPAN | 0120-327-527 | http://www.samsung.com/jp |
| MALAYSIA | 1800-88-9999 | http://www.samsung.com/my |
| NEW ZEALAND | 0800 SAMSUNG(726-7864) | http://www.samsung.com/nz |
| PHILIPPINES | 1800-10-SAMSUNG(726-7864) | http://www.samsung.com/ph |
| SINGAPORE | 1800-SAMSUNG(726-7864) | http://www.samsung.com/sg |
| THAILAND | 1800-29-3232, 02-689-3232 | http://www.samsung.com/th |
| TAIWAN | 0800-329-999 | http://www.samsung.com/tw |
| VIETNAM | 1 800 588 889 | http://www.samsung.com/vn |
| SOUTH AFRICA | 0860-SAMSUNG(726-7864) | http://www.samsung.com/za |
| TURKEY | 444 77 11 | http://www.samsung.com.tr |
| U.A.E | 800-SAMSUNG(726-7864) | http://www.samsung.com/mea |
| 8000-4726 | ||
| Begriffe | ||
| Punktabstand | Das Bild auf dem Monitor besteht aus Punkten in den Farben Rot, Grün und Blau. Je erger die Punkte, destohigher die Auflösung. Der Abstand zwischen zwei Punkten der gleichen Farbe wird als "Punktabstand" bezeichnet. Maßeinheit: mm | |
| Vertikalfrequency | Der Bildschirm muss mehrmals pro Sekunde neu aufgebaut werden, um das Bild für den Benutzer aufzubauen und anzuzeigen. Diese Wiederholfrequency wird als Vertikalfrequency oder Bildaktualisierungsrate bezeichnet. Maßeinheit: Hz | |
| Beispiel: Wenn ein Licht 60 Mal pro Sekunde aufleucht, so bezeichnet man diese Freqenz 60 Hz. | ||
| Horizontalfrequenz | Die Zeit zum horizontalen Abtasten einer Zeile zwischen dem linken und rechten Bildschirmrand wird als horizontaler Zyklus bezeichnet. Der Kehrwert des horizontalen Zyklus ist die Horizontalfrequency. Maßeinheit: kHz | |
| Interlaced und Non-Interlaced-Modus | Wenn alle horizontalen Zeilen auf dem Bildschirm nacheinander von oben nach unten angezeugt werden, so arbeitet der Bildschirm im Non-Interlaced-Modus. Wenn zuerst alle ungeraden und dann alle geraden Zeilen angezeugt werden, so arbeitet er im Interlaced-Modus. Die meisten Monitore sind Non-Interlaced, damit ein klareres Bild angezeugt werden kann. Der Interlaced-Modus entspricht dem in Fernsehgeräten verwendeten. | |
| Plug & Play | These Funktion ermitteligt optimale Anzeigequalität, weil der Computer und der Monitor Informationen automatisch austauschen. These Monitor entspricht für die Plug & Play-Funktion dem internationalen Standard VESA DDC. | |
| Auflösung | Die Anzahl der horizontalen und vertikalen Punkte, aus denen der Bildschirm aufgebaut ist, wird als Auflösung bezeichnet. Diese Zahl gibt die Genauigkeit der Anzeige an. Eine hohe Auflösung ist gut, wenn mehrere Aufgaben gleichzeitig ausgeführrt werden sollen, Denn dadurch konnen mehr Bildinformationen auf dem Bildschirm angezeugt werden. | |
| Beispiel: Wenn die Auflösung 1280 x 1024 Punkte beträgt, wird die Bildschirmflüchte aus 1280 Punkten in der Horizontalen (horizontale Auflösung) und 1024 vertikalen Zeilen (vertikale Auflösung) gebildet. | ||
Ordnungsgemäß Entsorgung
Korrekte Entsorgung these Products (Elektromull) - Nur Europa
(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)
Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmull entsorgt werden darf. Entsorgen Sie these gesätter bitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recycleln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Reissourcen zu fördern.
Private Nutzer sollen den Handler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recycleln können.
Gewerbliche Nutzer sollenn sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderen Gewerbemüll entsorgt werden.
Copyright
Die Informationen in thisem Dokument konnen ohne vorherige Ankündigung geändert werden.
© 2007 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten.
Jegliche Reproduktion ohne schriftliche Genehmigung von Samsung Electronics Co., Ltd. ist strengstens untersagt.
Samsung Electronics Co., Ltd. haftet nicht für in thisem Dokument enthaltene Fehler und Neben- oder Folgeschäden, die der Lieferung, dem Einsatz oder der Verwendung these Materials resultieren.
Samsung ist eine eingetragene Marke der Samsung Electronics Co., Ltd.; Microsoft, Windows und Windows NT sind eingetragene Marken der Microsoft Corporation; VESA, DPM und DDC sind eingetragene Marken der Video Electronics Standard Association. Der Name und das Logo von ENERGY STAR® sind eingetragene Marken der US-Umweltschutzbehörde (Environmental Protection Agency (EPA)). Als Partner der ENERGY STAR®-Initiative hat Samsung Electronics Co., Ltd. these Gerät als ein Produkt eingestuft, das den ENERGY STAR®-Richtlinien für Energieeffizienz entspricht. Alle weiteren Produktbezeichnungen in this dem Dokument sind Marken bzw. eingetragene Marken ihrer jeweiligen Besitzer.
