Produkttyp	Exzenterschleifer
Modell	PPEXS 750 B2
Bemessungsspannung	230 V~, 50 Hz
Bemessungsaufnahme	750 W
Schutzklasse	II (Doppelisolierung)
Gewicht	ca. 2,7 kg
Schleifplattendurchmesser	150 mm
Leerlaufdrehzahl	3300–7300 min⁻¹
Leerlaufschwingzahl	6600–14600 min⁻¹
Schwingkreisdurchmesser	4,5 mm
Exzentrizität	2,25 mm
Schalldruckpegel LₚA	89,1 dB; KₚA = 3 dB
Schallleistungspegel LₜA	97,1 dB; KₜA = 3 dB
Vibrationsemission (Handgriff)	3,3 m/s²; K = 1,5 m/s²
Vibrationsemission (Zusatzhandgriff)	2,9 m/s²; K = 1,5 m/s²
Drehzahlstufen	6 (einstellbar)
Betriebsarten	Grobschleifen (Direktantrieb), Feinschleifen (Freilauf)
Staubabsaugung	Adapter für externen Sauger (im Lieferumfang)
Kohlebürsten wechselbar	Ja (beide gleichzeitig tauschen)
Lieferumfang	Exzenterschleifer, Zusatzhandgriff, 2 Schleifblätter (Körnung 80/120), Maulschlüssel, Kantenschutz, Adapter Staubabsaugung, Netzanschlussleitung, Aufbewahrungskoffer, Bedienungsanleitung
Artikelnummer (IAN)	465682_2404
Garantie	5 Jahre

Häufig gestellte Fragen - PPEXS 750 B2 PARKSIDE

Wie schalte ich den Exzenterschleifer PPEXS 750 B2 ein?

Drücken Sie zuerst die Entsperrtaste (5), um das Bedienfeld zu aktivieren. Wählen Sie dann mit der Drehzahl-Taste (2) die gewünschte Drehzahlstufe (1–6). Drücken Sie anschließend den Ein-/Austaster (3). Das Gerät startet.

Welche Schleifblätter sind geeignet?

Verwenden Sie nur Schleifblätter mit einem Durchmesser von 150 mm und passender Lochung für die Staubabsaugung. Der Schleifteller hat eine Klettbefestigung – drücken Sie das Blatt einfach auf.

Wie wechsle ich den Schleifteller?

Entfernen Sie zuerst das Schleifblatt. Nutzen Sie den mitgelieferten Maulschlüssel (18), um den Schleifteller (20) zu lösen (gegen den Uhrzeigersinn). Drehen Sie den neuen Teller handfest an.

Warum läuft der Schleifer nicht an?

Prüfen Sie die Netzspannung (Steckdose, Kabel, Sicherung). Ist der Ein-/Austaster defekt? Kontaktieren Sie das Service-Center. Auch abgenutzte Kohlebürsten können Ursache sein – tauschen Sie diese aus.

Wie reinige ich das Gerät?

Ziehen Sie den Netzstecker. Reinigen Sie die Lüftungsschlitze, das Motorgehäuse und die Griffe mit einem feuchten Tuch. Verwenden Sie keine Reinigungsmittel. Das Schleifblatt können Sie mit einem Staubsauger reinigen oder ausklopfen.

Kann ich den Schleifer für Metall verwenden?

Ja, das Gerät ist für das Trockenschleifen von Holz, Metall und Lack geeignet. Verwenden Sie geeignete Schleifblätter und achten Sie auf ausreichende Belüftung und Staubabsaugung.

Wie tausche ich die Kohlebürsten?

Entfernen Sie die Wartungsabdeckung (8) durch Lösen der Schraube (7). Lösen Sie die Kontaktschraube (27) und entnehmen Sie die Kohlebürsten-Baugruppe. Stecken Sie die neue Baugruppe ein und befestigen Sie alles wieder. Tauschen Sie immer beide Bürsten gleichzeitig.

Welche Betriebsarten hat der Schleifer?

Mit dem Umschalter (23) wählen Sie zwischen Grobschleifen (Direktantrieb, hoher Abtrag) und Feinschleifen (Freilauf, für empfindliche Oberflächen). Nur bei stillstehendem Schleifteller umschalten.

Wie schließe ich die Staubabsaugung an?

Stecken Sie den Adapter (15) in den Staubauswurf (16), bis er einrastet. Verbinden Sie einen externen Saugschlauch mit dem Adapter. Zum Lösen die Entriegelung (13) drücken.

Wo finde ich Ersatzteile?

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop. Die Bestellnummern finden Sie in der Bedienungsanleitung oder auf dem Typenschild (IAN: 465682_2404).

BEDIENUNGSANLEITUNG PPEXS 750 B2 PARKSIDE

Originalbetriebsanleitung

HU

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Originalbetriebsanleitung

Seite

56

A

Tartalomjegyzék

Bevezető....4

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NÉMETORSZÁG

22.11.2024

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20, 63762 Großostheim, NEMČIJA

Servis v Slovenija

Tel.: [phone]

Kontaktni obrazec na

parkside-diy.com

(Birotehnika, Hodošček Renata s.p., Lendavska ULICA 23, 9000 Murska Sobota)

Garancijski list

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NEMČIJA

22.11.2024

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NEMECKO

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NEMECKO

22.11.2024

Christian Frank

Bestimmungsgemäße
Verwendung.... 56
Lieferumfang/Zubehör......57
Übersicht....57
Funktionsbeschreibung......57
Technische Daten......57

Sicherheitshinweise.... 58

Bedeutung der Sicherheitshinweise....58
Bildzeichen und Symbole......58
Allgemeine Sicherheitshinweise für Elektrowerkzeuge....59
Sicherheitshinweise für Sandpapierschleifer...... 62
Weiterführende Sicherheitshinweise....64 Restrisiken....65

Vorbereitung...... 66

Bedienteile....66
Staubabsaugung anschließen...... 66
Schleifblatt tauschen......67
Schleifteller wechseln......67
Zusatzhandgriff montieren und demontieren.... 67
Kantenschutz montieren und demontieren.... 67

Betrieb...... 67

Arbeitshinweise.... 67
Ein- und Ausschalten...... 68

Transport...... 68

Reinigung, Wartung und

Lagerung 68

Reinigung...... 69
Kohlebürsten tauschen...... 69
Lagerung.... 69

Fehlersuche....70

Entsorgung/Umweltschutz......70

Zusätzliche Entsorgungshinweise für Deutschland....70

Service....71

Garantie....71

Reparatur-Service.... 72

Service-Center 73

Importeur....73

Ersatzteile und Zubehör......73

Original-EU-

Konformitätserklärung......74

Explosionszeichnung.... 79

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Exzenterschleifers (nachfolgend Gerät oder Elektrowerkzeug genannt).

Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Geräts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Lesen Sie die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienteilen und dem richtigen Gebrauch des Gerätes vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Geräts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist ausschließlich für folgende Verwendung bestimmt:

- Trockenschleifen von Holz, Metall oder Lack

Betrieb ausschließlich in trockenen Räumen.

Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird, kann eine ernsthafte Gefahr für den Benutzer darstellen und zu Schäden am Gerät führen. Der Bediener oder Nutzer des Geräts ist für Unfälle oder Schäden an anderen Menschen oder deren Eigen- tum verantwortlich. Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Bei gewerblichem Einsatz erlischt die Garantie. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrige Verwendung oder falsche Bedienung verursacht wurden.

Lieferumfang/Zubehör

Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang. Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Exzenterschleifer
• Zusatzhandgriff
  • 2 Schleifblätter (Körnung 80/120)
• Maulschlüssel
  • Kantenschutz (vormontiert)
• Adapter für externe Staubabsaugung (vormontiert)
• Netzanschlussleitung (abnehmbar)
• Aufbewahrungskoffer
  • Originalbetriebsanleitung

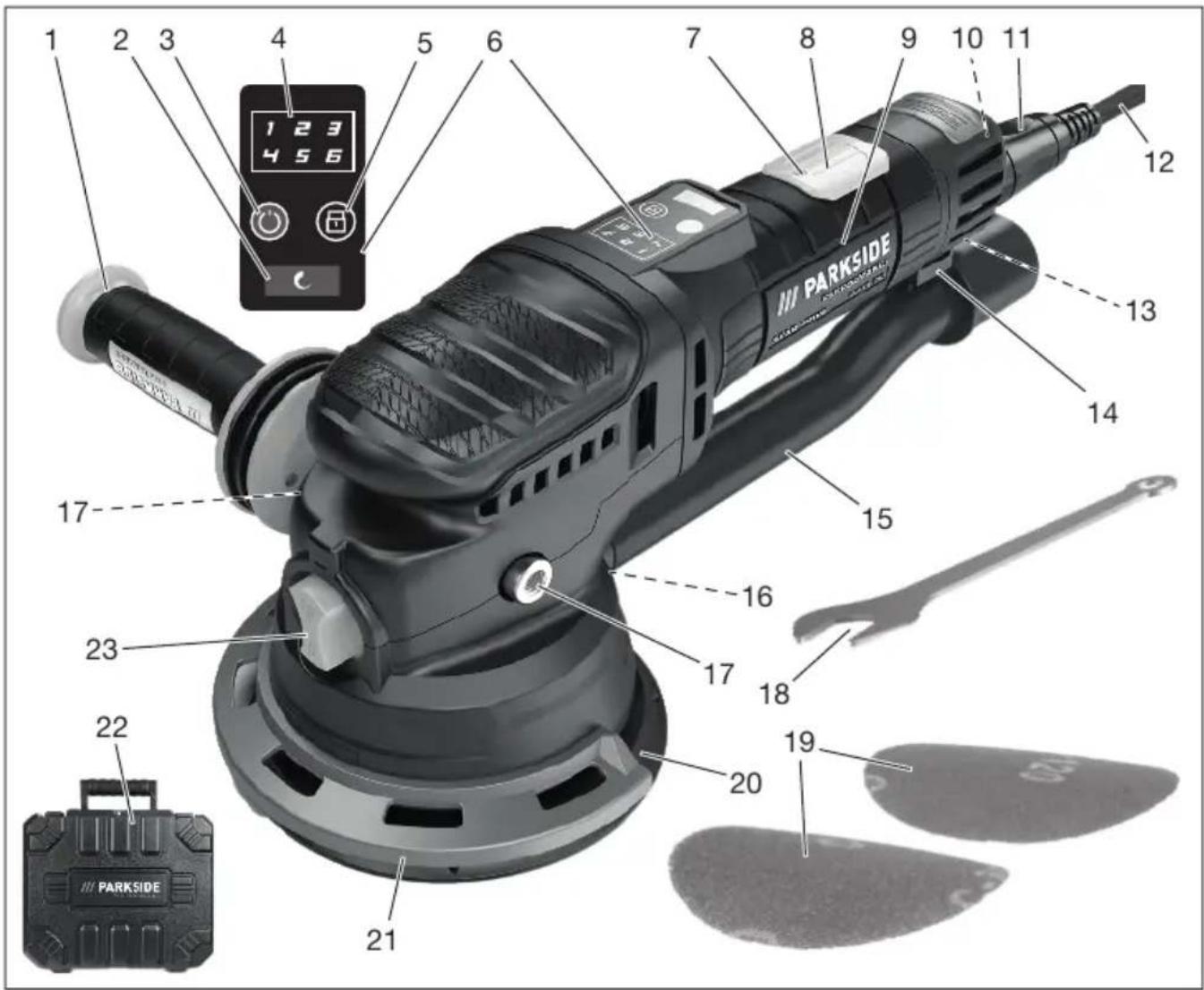

Übersicht

Die Abbildungen des Geräts finden Sie auf der vorderen und hinteren Ausklappseite.

1 Zusatzhandgriff (isolierte Grifffläche)

2 Drehzahl-Taste

3 Ein-/Austaster

4 Anzeige (Drehzahlstufe)
5 Entsperrtaster
6 Bedienfeld
7 Schraube (Wartungsabdeckung)
8 Wartungsabdeckung
9 Handgriff (isolierte Grifffläche)

10 Geräteanschluss

11 Gerätestecker

12 Netzanschlussleitung

13 Entriegelung

14 Halter

15 Adapter zur Staubabsaugung

16 Staubauswurf

17 Aufnahme für Zusatzhandgriff

18 Maulschlüssel

19 Schleifblatt

20 Schleifteller

21 Kantenschutz

22 Aufbewahrungskoffer

23 Umschalter

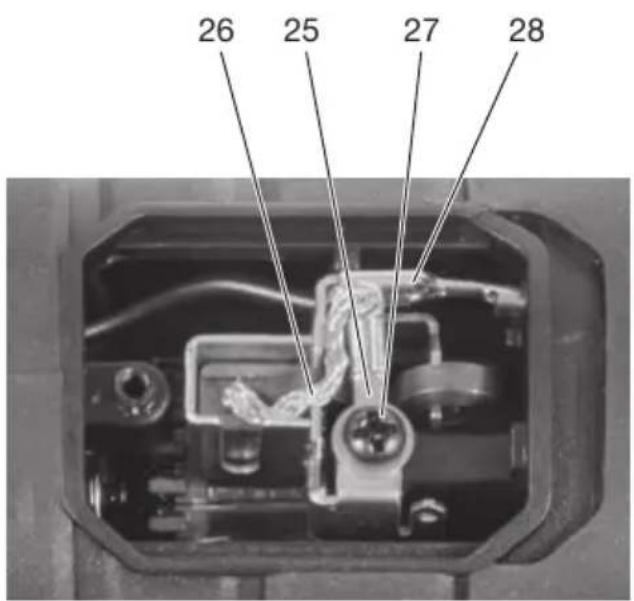

Abb. A

24 Baugruppe Kohlebürste
25 Ringkabelschuh
26 Litze
27 Kontaktschraube
28 Flachsteckhülse

Funktionsbeschreibung

Der Exzenterschleifer besitzt einen ro- tierenden Schleifteller zur Bearbeitung von Holz, Metall oder Lack.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Exzenterschleifer .....PPEXS 750 B2

Bemessungsspannung U .....230 V\~, 50 Hz

Bemessungsaufnahme P ..... 750 W

Länge Netzanschlussleitung ..... 5 m

Schutzklasse ☐ II (Doppelisolierung)

Gewicht ....≈2,7 kg

Schleifplatte ....∅150 mm

Leerlaufdrehzahl n_0 . 3300-7300 min ^-1

Leerlaufschwingzahl

6600-14600 min ^-1

Schwingkreisdurchmesser ..... 4,5 mm

Exzentrizität ......2,25 mm

Schalldruckpegel L_pA

89,1 dB; K_pA = 3 dB

Schallleistungspegel L_WA

......97,1 dB; K_WA=3 dB

Vibration a_h

- Handgriff ....3,3 m/s ^2 ; K=1,5 m/s ^2

- Zusatzhandgriff

2,9 m/s ^4 ; K=1,5 m/s ^2

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

⚠️ WARNING! Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der

Schwingungsbelastung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitshinweise beim Gebrauch des Geräts.

Bedeutung der Sicherheits- hinweise

⚠ GEFAHR! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist schwere Körperverletzung oder Tod.

⚠️ WARNUNG! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt möglicherweise ein Unfall ein. Die Folge ist möglicherweise schwere Körperverletzung oder Tod.

⚠ VORSICHT! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist möglicherweise leichte oder mittelschwere Körperverletzung.

HINWEIS! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist möglicherweise ein Sachschaden.

Bildzeichen und Symbole

Bildzeichen auf dem Gerät

Betriebsanleitung lesen

Augenschutz benutzen

Arbeiten Sie immer mit beiden Händen!

Schutzklasse II (Doppelisolierung)

Elektrogeräte gehören nicht in den Hausmüll.

Ein-/Ausschalter

Anzeige (Drehzahlstufe)

Einschaltsperre

Drehzahl-Taste

Umschalter: Auswahl der Betriebsart

Allgemeine Sicherheits- hinweise für Elektro- werkzeuge

⚠️ WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steck-dose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapter-stecker gemeinsam mit schutz-geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper ge- erdet ist.

c) Halten Sie das Elektrowerkzeug von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kan- ten oder sich bewegenden Tei- len. Beschädigte oder verwickel- te Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3. Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicher-

heitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auf- fangeinrichtungen montiert wer- den können, sind diese anzu- schließen und richtig zu verwen- den. Verwendung einer Staub-

absaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

1. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von un-

erfahrenen Personen benutzt werden.

e) Pflegen Sie das Elektrowerkzeug und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

1. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicher-

heit des Elektrowerkzeugs erhalten bleibt.

Sicherheitshinweise für Sandpapierschleifer

Die Sicherheitshinweise in diesem Abschnitt gelten nur für folgende Betriebsart: Direktantrieb

Gemeinsame Sicherheitshinweise zum Sandpapierschleifen

- Dieses Elektrowerkzeug ist zu verwenden als Sandpapierschleifer. Lesen Sie alle Sicherheits-hinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie nicht alle folgenden Anweisungen beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

- Dieses Elektrowerkzeug ist nicht geeignet zum Schleifen, Arbeiten mit Drahtbürsten, Polieren, Lochschneiden und Trennschleifen. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.

- Verwenden Sie das Elektrowerkzeug nicht für eine Funktion, für die es nicht ausdrücklich konstruiert und von seinem Hersteller vorgesehen ist. Solch ein Umbau kann zu einem Verlust der Kontrolle und ernsthaften Körperverletzungen führen.

- Verwenden Sie kein Einsatzwerkzeug, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

• Die zulässige Drehzahl des Einsatzwerkzeugs muss mindes-

tens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Ein Einsatzwerkzeug, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

- Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

- Die Maße zur Befestigung des Einsatzwerkzeugs müssen zu den Maßen der Befestigungsmittel des Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht passgenau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

- Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleif-scheiben auf Absplitterungen und Risse, auf Risse, Verschleiß oder starke Abnutzung, Draht-bürsten auf lose oder gebroche-ne Drähte. Wenn das Elektro-werkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen normalerweise in dieser Testzeit.

- Tragen Sie persönliche Schutz-ausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen müssen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der jeweiligen Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

- Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

- Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder die eigene Anschlussleitung treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

- Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm

in das sich drehende Einsatzwerkzeug geraten.

- Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

- Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren.

- Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metall-staub kann elektrische Gefahren verursachen.

- Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken könnten diese Materialien entzünden.

- Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines blockierten oder haken- den drehenden Einsatzwerkzeugs wie Schleifscheibe, Schleifteller, Draht- bürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Da- durch wird ein unkontrolliertes Elek- trowerkzeug gegen die Drehrichtung

des Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge einer falschen Verwendung des Elektrowerkzeugs und/oder fehlerhaften Arbeitsbedingungen. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

- Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.

- Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.

- Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.

- Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge gegen das Werkstück prallen und verhaken. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verhaken. Dies verursacht einen Kontrollverlust oder Rückschlag.

- Verwenden Sie kein Kettensägenblatt zum Holzschneiden, keine segmentierte Diamant-trennscheibe mit einem Segmentabstand über 10 mm und kein gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag und den Verlust der Kontrolle.

Besondere Sicherheitshinweise zum Sandpapierschleifen

Benutzen Sie nur Schleifblätter in passender Größe. Befolgen Sie die Herstellerangaben zur Schleifblattgröße. Schleifblätter, die zu weit über den Schleifteller hinausragen, können Verletzungen verursachen sowie zum Blockieren, Zerreißen der Schleifblätter oder zum Rückschlag führen.

Weiterführende Sicherheits- hinweise

⚠️ WARNUNG! Gesundheitsgefahr! Das Gerät ist nicht für das Schleifen von blei- und asbesthaltige Materialien geeignet.

⚠️ WARNUNG! Beim Schleifen können gesundheitsschädliche Stäube entstehen (z. B. Metallen oder einigen Holzarten), die für die Bedienperson oder in der Nähe befindliche Personen eine Gefährdung darstellen können. Sorgen Sie für eine gute Belüftung des Arbeitsplatzes. Tragen Sie

stets eine Schutzbrille, Sicherheits- handschuhe und einen Atemschutz.

- Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann.

- Verwenden Sie das Elektrowerkzeug nur für den Trockenschliff. Schaben Sie keine angefeuchteten Materialien. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

- Vermeiden Sie eine Überhitzung des Schleifgutes und des Schleifers. Es besteht Brandgefahr.

- Das Werkstück wird beim Schleifen heiß. Nicht an der bearbeiteten Stelle anfassen, lassen Sie es abkühlen. Es besteht Verbrennungsgefahr. Verwenden Sie kein Kühlmittel oder ähnliches.

- Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verha- ken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

- Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu.

Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.

- Schließen Sie das Gerät nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (RCD) mit

einem Bemessungsfehlerstrom von nicht mehr als 30 mA an.

• Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden.
• Verwenden Sie ausschließlich Zubehör, welches von PARKSIDE empfohlen wurde. Ungeeignetes Zubehör kann zu elektrischem Schlag oder Feuer führen.

Restrisiken

Auch wenn Sie dieses Gerät vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Gerätes auftreten:

• Augenschäden, falls kein geeigneter Augenschutz getragen wird.
• Lungenschäden, falls kein geeigneter Atemschutz getragen wird.
• Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
• Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.
• Schürfwunden

⚠️ WARNUNG! Gefahr durch elektromagnetisches Feld, das während das Gerät im Betrieb ist, erzeugt wird. Das Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor das Gerät bedient wird.

Vorbereitung

⚠️ WARNUNG! Verletzungsgefahr durch ungewollt anlaufendes Gerät. Stecken Sie den Anschlussstecker erst dann in die Steckdose, wenn das Gerät vollständig für den Einsatz vorbereitet ist.

Bedienteile

Lernen Sie vor dem ersten Betrieb des Geräts die Bedienteile kennen.

Bedienfeld (6)

• Drehzahl-Taste (2)
Drehzahl einstellen in 6 Stufen.
• Anzeige (Drehzahlstufe) (4)
- Ein-/Austaster (3)

- Einschalten: Drücken

• Ausschalten: Drücken

- Entsperrtaster (5)

- Entsperren: Drücken Die Anzeige der Drehzahlstufe leuchtet.

Wenn keine weitere Aktion folgt, wird das Gerät nach 20 s wieder gesperrt. Die Anzeige der Drehzahlstufe erlischt.

Umschalter (23)

Auswahl der Betriebsart

⚠ VORSICHT! Wechseln Sie die Betriebsart nur, wenn der Schleifteller stillsteht!

Grobschleifen (Direktantrieb)

- gleichbleibende Exzenter- und Rotationsbewegung - hoher Schleifabtrag zur Bearbeitung sehr rauer, unempfindlicher Oberflächen sowie zum Schleifpolieren

Feinschleifen (Freilauf)

- gleichbleibende Exzenterbewegung und vom Anpressdruck abhängige Rotationsbewegung

- Behandlung empfindlicher Oberflächen und Feinpolieren

Staubabsaugung anschließen

Hinweise

- Stellen Sie sicher, dass die Staubabsaugung geeignet ist, z. B. Werkstattsauger. Normale Haushaltsstaubsauger sind nicht für das Aufsaugen von Schleifgut geeignet. Diese Informationen finden Sie in der Bedienungsanleitung des externen Gerätes.

Vorgehen (Abb. B)

1. Stecken Sie den Adapter zur Staubabsaugung (15) in den Staubauswurf (16).

2. Schieben Sie dabei die Entriege-lung (13) des Adapters in den Hal-ter (14) am Gerät. Sobald ein Klick-laut zu hören ist, ist der Adapter gesichert.

3. Verbinden Sie einen externen Saugschlauch mit dem Adapter zur Staubabsaugung (15).

4. Drücken Sie die Entriegelung (13) in Richtung Adapter, wenn Sie den Adapter zur Staubabsaugung (15) wieder entfernen möchten.

Schleifblatt tauschen

Hinweise

• Der Schleifteller ist mit einem Klettgewebe ausgestattet. Damit können Sie Schleifblätter einfach und sicher anbringen.
• Verwenden Sie nur Schleifblätter, die in Größe und Form mit dem Schleifteller übereinstimmen.
• Bevor Sie ein Schleifblatt aufsetzen: Reinigen Sie den Schleifteller, insbesondere das Klettgewebe. Verwenden Sie dafür z. B. einen Staubsauger.

Schleifblatt anbringen

1. Legen Sie das Schleifblatt (19) auf den Schleifteller (20).
2. Drücken Sie das Schleifblatt (19) gut fest.
3. Bei Schleifblättern (19) mit Löchern: Löcher im Schleifblatt und Absaugöffnungen im Schleifteller (20) stimmen überein. Sonst funktioniert die Staubabsaugung nicht.

Schleifblatt entfernen

1. Ziehen Sie das Schleifblatt (19) ab.
2. Reinigen Sie den Schleifteller (20), insbesondere das Klettgewebe.

Schleifteller wechseln

Notwendige Werkzeuge

- Maulschlüssel (18) Aufgrund der Materialstärke kann kein handelsüblicher Maulschlüssel verwendet werden. Verwenden Sie nur den im Lieferumfang enthaltenen Maulschlüssel.

Vorgehen (Abb. C)

1. Drehen Sie das Gerät so, dass der Schleifteller (20) nach oben zeigt.
2. Führen Sie den Maulschlüssel (18) unter den Schleifteller (20) und bewegen ihn in horizontaler Richtung

bis er einrastet. Das Gewinde wird nun gegengehalten.

1. Lösen Sie den Schleifteller (20) durch drehen ⚙ und nehmen ihn ab.
2. Befestigen Sie den Schleiftel- ler (20) durch drehen ⬤ wieder handfest.

Zusatzhandgriff montieren und demontieren

Zusatzhandgriff montieren

Sie können den Zusatzhandgriff rechts und links am Gerät anbringen.

1. Drehen Sie den Zusatzhandgriff (1) fest in eine der Aufnahmen (17).

Zusatzhandgriff demontieren

1. Drehen Sie den Zusatzhandgriff (1) aus der Aufnahme (17).

Kantenschutz montieren und demontieren

Der Kantenschutz (21) lässt sich einfach einstecken und abziehen.

Betrieb

Arbeitshinweise

• Benutzen Sie das Gerät nicht ohne externe Staubabsaugung. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. Bei Verwendung von Schleifblättern ohne Lochung ist eine Staubabsaugung nicht möglich. Sorgen Sie für eine gute Belüftung des Arbeitsplatzes.
• Führen Sie das Gerät eingeschaltet an das Werkstück.
• Heben Sie den Schleifteller nach der Bearbeitung ab, bevor Sie das Gerät ausschalten.

• Arbeiten Sie nur mit einwandfreien Schleifblättern, um gute Schleifergebnisse zu erhalten.

• Arbeiten Sie mit geringem und gleichmäßigem Anpressdruck und gleichmäßigem Vorschub. So schonen Sie Gerät und Schleifblatt.

• Schleifen Sie mit dem selben Schleifblatt nicht unterschiedliche Materialien (z. B. Metall und da-nach Holz).
• Entleeren Sie den Staubsauger rechtzeitig, um eine optimale Absaugleistung zu gewährleisten.

Ein- und Ausschalten

HINWEIS! Das Gerät hat eine Memory-Funktion. Die zuletzt eingestellte Drehzahl wird nach dem Wiedereinschalten übernommen.

Netzanschlussleitung mit dem Geräteanschluss verbinden

1. Halten Sie die Netzanschlussleitung (12) und drehen Sie die Hülle des Gerätesteckers (11) bis zum Anschlag Richtung □.
2. Stecken Sie den Gerätestecker (11) in den Geräteanschluss (10).
3. Verriegeln Sie den Gerätestecker (11): Drehen Sie die Hülle des Gerätesteckers (11) bis zum Anschlag Richtung ⏰.

Einschalten

1. Drücken Sie die Entsperrtaste (5). Die Anzeige (4) der Drehzahlstufe leuchtet.
2. Wählen Sie mit der Drehzahl-Taste (2) eine Drehzahlstufe (1 ... 6).
3. Drücken Sie den Ein-/Austaster (3).
4. Warten Sie, bis das Gerät seine volle Drehzahl erreicht hat.
5. Führen Sie den Schleifteller gegen das Werkstück.

Ausschalten

1. Entfernen Sie den Schleifteller vom Werkstück.

2. Drücken Sie den Ein-/Austaster (3).

3. Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen.

4. Ziehen Sie den Anschlussstecker des Geräts aus der Steckdose, wenn Sie das Gerät unbeaufsichtigt lassen oder mit der Arbeit fertig sind.

Netzanschlussleitung vom Geräte- anschluss trennen

1. Entriegeln Sie den Gerätestecker (11): Drehen Sie die Hülle des Gerätesteckers (11) bis zum Anschlag Richtung □.
2. Ziehen Sie den Gerätestecker (11) aus dem Geräteanschluss (10).

Transport

Hinweise

• Schalten Sie das Gerät aus.
- Vergewissern Sie sich, dass alle sich bewegenden Teile zum vollständigen Stillstand gekommen sind.
• Ziehen Sie den Netzstecker.
- Entfernen Sie das Einsatzwerkzeug.
- Tragen Sie das Gerät immer am Handgriff (9).

Reinigung, Wartung und Lagerung

⚠️ WARNING! Elektrischer Schlag! Verletzungsgefahr durch ungewollt anlaufendes Gerät. Schützen Sie sich bei Wartungs- und Reinigungsarbeiten. Schalten Sie das Gerät aus und ziehen Sie den Anschlussstecker aus der Steckdose. Lassen Sie Instand- setzungsarbeiten und Wartungsar- beiten, die nicht in dieser Anleitung beschrieben sind, von unserem Ser-

vice-Center durchführen. Verwenden Sie nur Original-Ersatzteile.

Reinigung

⚠️ WARNUNG! Elektrischer Schlag! Spritzen Sie das Gerät niemals mit Wasser ab.

HINWEIS! Beschädigungsgefahr. Chemische Substanzen können die Kunststoffteile des Gerätes angreifen. Verwenden Sie keine Reinigungsbzw. Lösungsmittel.

• Halten Sie Lüftungsschlitze, Motorgehäuse und Griffe des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste.
• Reinigen Sie das Schleifblatt mit einem Staubsauger oder klopfen Sie es aus.

Kohlebürsten tauschen

⚠️ WARNUNG! Elektrischer Schlag! Fragen Sie einen Fachmann, wenn Sie sich diese Arbeit nicht zutrauen.

Kriterien

• Motorleistung hat abgenommen.
• Übermäßige Funkenbildung.

Notwendige Werkzeuge

- Kreuzschlitz-Schraubendreher PH2

Vorgehen (Abb. A)

Tauschen Sie immer beide Kohlen auf einmal.

1. Ziehen Sie den Netzstecker.

2. Entfernen Sie die Schraube (7) der Wartungsabdeckung und die Wartungsabdeckung (8).

3. Entfernen Sie die Kontaktschraube (27).
4. Entfernen Sie die Baugruppe Kohlebürste (24) aus dem Gerät.
5. Entfernen Sie die Flachsteckhülse (28) von der Baugruppe Kohlebürste (24).
6. Stecken Sie die Flachsteckhülse (28) an die neue Baugruppe Kohlebürste (24).
7. Stecken Sie die neue Baugruppe Kohlebürste (24) in das Gerät. Drücken Sie dabei von unten gegen die Kohlenbürste.
8. Befestigen Sie die Baugruppe Kohlebürste (24) und den Ring-kabelschuh (25) mit der Kontaktschraube (27). Die Litze (26) sollte wie in der Abbildung verlaufen.
9. Befestigen Sie die Wartungsabdeckung (8) mit der Schraube (7).
10. Tauschen Sie die andere Kohlebürste genauso.

Lagerung

Lagern Sie Gerät und Zubehör stets:

• sauber
• trocken
• staubgeschützt
• im mitgelieferten Aufbewahrungskoffer (22)
• außerhalb der Reichweite von Kindern

Fehlersuche

Die folgende Tabelle hilft Ihnen kleine Störungen zu beseitigen:

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehlt Steckdose, Netzanschlussleitung, Anschlussstecker, Sicherung prüfen, ggf. Reparatur durch Elektrofachmann.
	Ein-/Austaster (3) defekt	Wenden Sie sich an das Service-Center.
	Motor defekt
Gerät arbeitet mit Unterbrechungen	Interner Wackelkontakt	Wenden Sie sich an das Service-Center.
	Ein-/Austaster (3) defekt
	Kohlebürsten abgenutzt Kohlebürsten tauschen, S. 69

Entsorgung/ Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführt werden muss.

Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte:

Verbraucher sind gesetzlich dazu verpflichtet, Elektro- und Elektronikgeräte am Ende ihrer Lebensdauer einer umweltgerechten Wiederverwertung zuzuführen. Auf diese Weise wird eine umwelt- und ressourcenschonende Verwertung sichergestellt.

Je nach Umsetzung in nationales Recht können Sie folgende Möglichkeiten haben:

• an einer Verkaufsstelle zurückgeben,
• an einer offiziellen Sammelstelle abgeben,
• an den Hersteller/Inverkehrbringer zurücksenden.

Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Zusätzliche Entsorgungs- hinweise für Deutschland

Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugeben. Zu-dem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpflichtet. LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei.

Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugeben. Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größer als 25 cm sind.

Bitte entnehmen Sie vor der Rückgabe Batterien oder Akkumulatoren, sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu. Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie diesem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und führen diese einer separaten Sammlung zu.

Service

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Produkt 5 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von fünf Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Fünf-Jahres-Frist das defekte Produkt und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleiß-teile angesehen werden können (z. B. Schleifblatt) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter).

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder

vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 465682_2404) als Nachweis für den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.
• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst das nachfolgend benannte Service-Center telefonisch oder nutzen Sie unser Kontakt-formular, das Sie auf parkside-diy.com in der Kategorie Service finden.

- Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Service-Center unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt

wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Produkt bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Auf parkside-diy.com können Sie diese und viele weitere Handbücher einsehen und herunterladen. Mit diesem QR-Code gelangen Sie direkt auf parkside-diy.com. Wählen Sie Ihr Land aus, und suchen Sie über die Suchmaske nach den Bedienungsanleitungen. Durch Eingabe der Artikelnummer (IAN) 465682_2404 können Sie Ihre Bedienungsanleitung öffnen.

Reparatur-Service

Für Reparaturen, die nicht der Garantie unterliegen, wenden Sie sich an das Service-Center. Dort erhalten Sie gerne einen Kostenvoranschlag.

• Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
  Hinweis: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an die vom Service-Center genannte Adresse.
• Nicht angenommen werden unfrei eingeschickte Geräte sowie Geräte, die per Sperrgut, Express oder mit

sonstiger Sonderfracht versendet wurden.

- Wir entsorgen Ihre eingesendeten, defekten Geräte kostenlos.

Service-Center

Service Deutschland

Tel.: [phone]

Kontaktformular auf

parkside-diy.com

IAN 465682_2404

Service Österreich

Tel.: [phone]

Kontaktformular auf

parkside-diy.com

IAN 465682_2404

Service Schweiz

Tel.: [phone]

Kontaktformular auf

parkside-diy.com

IAN 465682_2404

Importeur

Bitte beachten Sie, dass die folgende

Anschrift keine Serviceanschrift ist.

Kontaktieren Sie zunächst das oben

genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DEUTSCHLAND

www.grizzlytools.de

Ersatzteile und Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop. Sollten bei Ihrem Bestellvorgang Probleme auftreten, kontaktieren Sie uns über unseren Online-Shop. Bei weiteren Fragen wenden Sie sich an: Service-Center, S. 73

Pos.-Nr. Bezeichnung Best.-Nr.

1 Zusatzhandgriff 91045065
12 Netzanschlussleitung 91045067
15 Adapter zur Staubabsaugung 91045064
18 Maulschlüssel 91045068
19 6× Schleifblätter(3× Körnung 80, 3× Körnung 120)	91110624
20 Schleifteller (mit Schraube und Scheibe) 91045069
21 Kantenschutz 91045063
24, 8, 27 2× Baugruppe Kohlebürste, Wartungsabdeckung,Kontaktschraube	91045066

Original-EU-Konformitätserklärung

Produkt: Exzenterschleifer

Modell: PPEXS 750 B2

Seriennummer: 000001 - 075000

Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Union:

2006/42/EG • 2014/30/EU • 2011/65/EU & (EU) 2015/863

Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Um die Konformität zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:

EN 62841-1:2015/A11:2022

EN IEC 62841-2-3:2021/A11:2021 • EN 62841-2-4:2014

EN IEC 63000:2018 • EN IEC 55014-1:2021 • EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021 • EN 61000-3-3:2013/A2:2021

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DEUTSCHLAND

22.11.2024

Christian Frank

Dokumentationsbevollmächtigter

B

C

Stockstädter Straße 20

63762 Großostheim

GERMANY
