DF 6036 X - Dunstabzugshaube Elektra Bregenz - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Elektra Bregenz
Modell	DF 6036 X
Energieversorgung	220-240 V ~ 50 Hz
Motorleistung	115 W
Lampenleistung	3 W
Lampenfassung	E14
Lichtstrom	320 lm
Farbtemperatur	2700 K
Energieeffizienzklasse (Lampe)	E
Maximale Absaugleistung (Stufe 3)	272 m³/h
Anzahl Geschwindigkeitsstufen	3 (V1, V2, V3)
Abluftrohrdurchmesser	120 / 150 mm

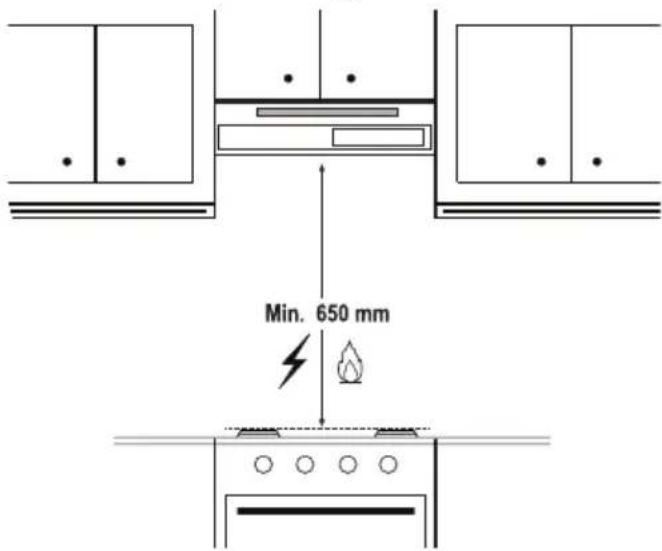

Mindestabstand zum Kochfeld	65 cm
Fettfilter	waschbar, monatlich reinigen
Kohlefilter	austauschbar, alle 3 Monate
Isolationsklasse	II
Motorschutzklasse	F
Steuerung	Tasten (Licht und Geschwindigkeit)
Beleuchtung	Glühlampe 3 W, E14
Betriebsarten	Abluft und Umluft
Montage	Wandmontage oder Unterbauschrank

Häufig gestellte Fragen - DF 6036 X Elektra Bregenz

Wie reinige ich den Fettfilter?

Der Fettfilter sollte bei normalem Gebrauch einmal im Monat gereinigt werden. Sie können ihn in der Spülmaschine waschen. Entnehmen Sie den Filter, indem Sie das Gitter öffnen und den Filter aus den Haltern entfernen.

Wie wechsle ich die Lampe?

Trennen Sie das Gerät vor dem Lampenwechsel vom Stromnetz. Entfernen Sie die Abdeckung mit einem kleinen Schlitzschraubenzieher. Tauschen Sie die defekte Lampe gegen eine neue E14-Glühlampe mit maximal 3 W aus. Berühren Sie die Lampe nicht mit den Händen.

Welcher Abstand muss zwischen Kochfeld und Haube eingehalten werden?

Der Abstand muss mindestens 65 cm betragen. Bei Gasherden wird ab der Oberfläche des Rostes gemessen, bei Elektroherden ab der Glasoberfläche.

Wie wechsle ich den Kohlefilter?

Der Kohlefilter muss alle 3 Monate ausgetauscht werden. Er kann nicht gewaschen werden. Entfernen Sie zuerst den Fettfilter, setzen Sie den neuen Kohlefilter ein und drehen Sie ihn fest. Achten Sie auf die korrekte Positionierung der Markierungen.

Was tun, wenn die Dunstabzugshaube nicht funktioniert?

Überprüfen Sie zuerst die Sicherung und die Stromversorgung (220-240 V). Stellen Sie sicher, dass der Netzstecker eingesteckt ist. Wenn die Lampe nicht leuchtet, prüfen Sie den Lampenschalter und die Lampe selbst.

Kann ich die Haube im Umluftbetrieb verwenden?

Ja, wenn ein Aktivkohlefilter eingebaut ist. Stellen Sie den Schalter im Inneren der Haube auf die Position 'Umluft'. Ohne Abluftkanal wird die Luft gefiltert und wieder in den Raum abgegeben.

Welchen Durchmesser muss das Abluftrohr haben?

Verwenden Sie Rohre mit einem Durchmesser von 120 mm oder 150 mm. Der Rohrverlauf sollte möglichst kurz und mit wenigen Biegungen sein.

Wie schalte ich die Beleuchtung ein?

Drücken Sie die Lichttaste L auf der Steuerung. Die Lampe leuchtet den Kochbereich aus.

Wie entsorge ich das Altgerät richtig?

Das Gerät darf nicht im Hausmüll entsorgt werden. Geben Sie es an einer kommunalen Sammelstelle oder bei einem Vertreiber ab. Entfernen Sie vor der Entsorgung eventuelle Batterien und Lampen.

Warum ist die Luftzufuhr schwach?

Überprüfen Sie den Fettfilter – er sollte gereinigt werden. Kontrollieren Sie auch den Abluftkanal und den Kohlefilter (falls vorhanden) – dieser muss alle 3 Monate ersetzt werden.

BEDIENUNGSANLEITUNG DF 6036 X Elektra Bregenz

1 Wichtige Sicherheits- und Umweltanweisungen 4

1.1 Allgemeine Sicherheit ....4
1.2 Ihre Pflichten als Endnutzer......8
1.3 Hinweise zum Recycling .....8
1.4 Rücknahmepflichten der Vertreiber9
1.5 Einhaltung von RoHS-Vorgaben.....9

2 Allgemeines Erscheinungsbild 10

2.1 Übersicht 10
2.2 Technische daten....10

3 Bedienung des gerätes 11

3.1 Steuerung des Geräts ...... 11
3.2 Effiziente und energiesparende Nutzung....11
3.3 Bedienung der Dunstabzugshaube....12
3.4 Lampenwechsel....12
3.5 Verwendung mit Abluftkanalanschluss ....13
3.6 Verwendung ohne Abluftkanalanschluss....13

4 Reinigung und instandhaltung 13

4.1 Reinigung des Fettfilters...... 14
4.2 Austausch des Kohlefilters ..... 14

5 Installation des Geräts 15

5.1 Positionierung des Geräts......15
5.2 Abluftbetrieb 15
5.3 Umluftbetrieb....16
5.4 Montage.... 16
5.5 Lagerung....19
5.6 Handhabung und Transport ..... 19

6 Fehlerbehebung 19

Bitte lesen Sie zunächst diese Anleitung!

Sehr geehrte Kundin, sehr geehrter Kunde,

Vielen Dank, dass Sie sich für dieses Gerät der Marke ElektraBregenz entschieden haben. Wir sind überzeugt, dass Sie mit diesem Gerät, das mit den höchsten Qualitätsanforderungen und modernster Technologie hergestellt wurde, beste Ergebnisse erzielen werden. Bitte lesen Sie die gesamte Bedienungsanleitung und alle anderen Begleitdokumente aufmerksam, bevor Sie das Gerät verwenden; bewahren Sie sie zum künftigen Nachschlagen sicher auf. Wenn Sie das Gerät an jemanden weitergeben, händigen Sie ihm bitte auch diese Anleitung aus. Befolgen Sie die Anweisungen, indem Sie alle Informationen und Warnhinweise in der Bedienungsanleitung beachten.

Bitte denken Sie daran, dass diese Bedienungsanleitung eventuell für mehrere Modelle geschrieben wurde. Unterschiede zwischen den Modellen werden in der Anleitung klar und deutlich beschrieben.

Bedeutung der Symbole

Folgende Symbole werden in den verschiedenen Abschnitten dieser Anleitung verwendet:

Wichtige Informationen und nützliche Hinweise zur Verwendung.

WARNUNG: Warnhinweise zu gefährlichen Situationen im Hinblick auf die Sicherheit von Leib, Leben und Eigentum.

Warnung vor Brandgefahr.

Warnung vor Stromschlägen.

1 Wichtige Sicherheits- und Umweltanweisungen

1.1 Allgemeine Sicherheit

W i c h t i g e Sicherheitsanweisungen sorgfältig lesen und zum künftigen Nachschlagen aufbewahren Dieser Abschnitt enthält Sicherheitsanweisungen, die beim Schutz vor Personen- und Sachschäden, Bränden, Stromschlägen und dem Austreten von Mikrowellenenergie helfen. Bei Nichtbeachtung dieser Anweisungen erlischt die Gewährleistung.

- ElektraBregenz-Produkte stimmen mit geltenden Sicherheitsstandards überein; daher sollten Gerät oder Netzkabel zur Vermeidung von Gefahren im Falle von Schäden durch den Händler, ein Kundencenter oder einen spezialisierten, autorisierten Serviceanbieter repariert oder ersetzt werden. Fehlerhafte oder unqualifizierte Reparaturen können Gefahren und Risiken für den Benutzer verursachen.

- Dieses Gerät ist für den Einsatz in Haushalten und ähnlichen Bereichen vorgesehen, wie:

-In Betriebsküchen, Läden, Büros und anderen Arbeitsumgebungen; -Bauernhöfen; -Von Gästen in Hotels und anderen Wohnumgebungen; -Pensionen und Jugendherbergen.

- Das Gerät darf nur für seinen in dieser Anleitung beschriebenen vorgesehenen Zweck verwendet werden.

- Der Hersteller haftet nicht für Schäden, die auf unsachgemäße Installation oder fehlerhaften Gebrauch zurückzuführen sind.

•Das Gerät darf nur dann von Kindern ab 8 Jahren

1 Wichtige Sicherheits- und Umweltanweisungen

und Personen mit körperlichen oder geistigen Einschränkungen genutzt werden, wenn diese beaufsichtigt werden oder gründlich über den richtigen und sicheren Umgang mit dem Gerät aufgeklärt wurden und sich sämtlicher möglicher Gefahren bewusst sind.

- Kinder dürfen nicht mit dem Gerät spielen. Reinigungs- und Wartungsarbeiten dürfen nicht unbeaufsichtigt von Kindern ausgeführt werden.

- Der Abstand zwischen der Stützfläche für Kochgeschirr auf dem Kochfeld und dem niedrigsten Teil der Abzugshaube muss mindestens 65 cm betragen.

•Falls die Anweisungen zur Installation eines Gasherdes einen größeren Abstand angeben, ist dieser einzuhalten.

•Stellen Sie sicher, dass

Ihre Stromversorgung mit den Angaben am Typenschild des Gerätes übereinstimmt.

- Benutzen Sie das Gerät niemals, wenn das Netzka-bel oder das Gerät selbst beschädigt ist.

- Vermeiden Sie Schäden am Netzkabel, indem Sie es nicht quetschen, knicken oder über scharfe Kanten ziehen. Halten Sie das Netzkabel von heißen Oberflächen und offener Flamme fern.

- Verwenden Sie das Gerät nur mit einer geerdeten Steckdose.

WARNUNG: Schließen Sie das Gerät erst nach vollständig abgeschlossener Installation an das Stromnetz an.

- Stellen Sie das Gerät so auf, dass der Netzstecker immer zugänglich ist.

- Berühren Sie die Lampen nicht, falls sie lange Zeit in Betrieb waren. Sie könnten

1 Wichtige Sicherheits- und Umweltanweisungen

sich die Finger verbrennen, da die Lampen heiß werden.

•Befolgen Sie die von zuständigen Behörden festgelegten Richtlinien zum Abführen von Abluft (diese Warnung ist bei Einsatz ohne Abzug nicht zutreffend).

- Nehmen Sie Ihr Gerät erst in Betrieb, nachdem Sie ein Kochgeschirr auf das Kochfeld gestellt haben. Andernfalls könnte hohe Hitze zur Verformung von Teilen Ihres Geräts führen.

- Schalten Sie die Kochfelder ab, bevor Sie das Kochgeschirr herunternehmen.

- Lassen Sie kein heißes Öl auf das Kochfeld gelangen. Kochgeschirr mit heißem Öl kann sich selbst entzünden.

- Achten Sie auf Vorhänge und Abdeckungen, da Öl beim Zubereiten von Lebensmitteln, wie Pommes frites, Feuer fangen kann.

- Der Fettfilter muss mindestens einmal im Monat ersetzt werden. Der Kohlefilter muss mindestens alle 3 Monate ersetzt werden.

- Das Produkt muss entsprechend der Bedienungsanleitung gereinigt werden. Falls die Reinigung nicht entsprechend der Bedienungsanleitung durchgeführt wird, besteht Brandgefahr.

- Verwenden Sie kein nicht feuerbeständiges Filter-material anstelle des aktuellen Filters.

- Verwenden Sie nur Originalteile und vom Hersteller empfohlene Teile.

- Verwenden Sie das Gerät nicht ohne Filter. Entfernen Sie die Filter nicht, während das Gerät läuft.

- Sollte sich etwas entzünden, unterbrechen Sie als erstes sofort die Energieversorgung.

•Ersticken Sie ein Feuer mit

1 Wichtige Sicherheits- und Umweltanweisungen

einer geeigneten Decke oder ähnlich, verwenden Sie zum Löschen niemals Wasser.

•Trennen Sie das Gerät vor jeder Reinigung und bei Nichtbenutzung von der Stromversorgung.

- Der Unterdruck in der Umgebung darf 4 Pa (4 x 10 bar) nicht überschreiten, während die Dunstabzugshaube für das elektrische Kochfeld und Geräte mit einer anderen Energiequelle als Strom gleichzeitig laufen.

•Falls sich ein mit Heizöl oder Brenngasen betriebenes Gerät, z. B. Heizungen, in der Nähe der Dunstabzugshaube befindet, muss die Abluft dieses Gerätes vollständig getrennt abgeführt werden oder es muss hermetisch sein.

- Verwenden Sie zum Anschluss des Abzugs Rohre mit einem Durchmesser von 120 oder 150 mm.

Der Rohranschluss muss möglichst kurz sein und sollte möglichst wenige Biegungen aufweisen.

- Verschluckungsgefahr! Halten Sie alle Verpackungsmaterialien von Kindern fern.

ACHTUNG: Zugängliche Teile können bei Verwendung mit Kochgeräten heiß werden.

- Der Auslass des Produktes darf nicht an Luftkanäle angeschlossen werden, die auch andere Abluft abführen.

•Die Belüftung im Raum reicht möglicherweise nicht aus, wenn die Abzugshaube für das elektrische Kochfeld gemeinsam mit Geräten, die mit Gas oder anderen Kraftstoffen laufen, betrieben wird (dies trifft möglicherweise nicht auf Geräte zu, die Luft zurück in den Raum abgeben).

•Auf dem Produkt platzierte

1 Wichtige Sicherheits- und Umweltanweisungen

Gegenstände könnten herunterfallen. Stellen Sie keine Gegenstände auf das Produkt.

- Flambieren Sie nicht unter dem Gerät.

WARNUNG: Entfernen

Sie vor Installation der Dunstabzugshaube die Schutzfolien.

• Achten Sie darauf, dass niemals hohe offene Flammen unter der Dunstabzugshaube entstehen, wenn diese in Betrieb ist.
  •Fritteusen müssen während der Benutzung kontinuierlich überwacht werden; überhitztes Öl kann Feuer fangen.

1.2 Ihre Pflichten als Endnutzer

Dieses Produkt erfüllt die Vorgaben der EU-WEEE-Direktive (2012/19/ EU). Das Produkt wurde mit einem Klassifizierungssymbol für elektrische und elektronische Altgeräte (WEEE) gekennzeichnet.

Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekennzeichnet. Das Gerät darf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und zurückgenommen werden. Es darf somit nicht in den Hausmüll gegeben werden. Das Gerät kann z.B. bei einer kommunalen Sammelstelle oder ggf. bei einem Vertreiber (siehe unten zu deren Rücknahmepflichten in Deutschland) abgegeben werden.

Das gilt auch für alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgeräts.

Bevor das Altgerät entsorgt werden darf, müssen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, personenbezogene Daten auf dem Altgerät zu löschen.

Die ordnungsgemäße Entsorgung gebrauchter Geräte trägt dazu bei, mögliche negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden.

1.3 Hinweise zum Recycling

Helfen Sie mit, alle Materialien zu recyceln, die mit diesem Symbol gekennzeichnet sind. Entsorgen Sie solche

Materialien, insbesondere Verpackungen, nicht im Hausmüll, sondern über die bereitgestellten Recyclingbehälter oder die entsprechenden örtlichen Sammelsysteme.

Recyceln Sie zum Umwelt - und Gesundheitsschutz elektrische und elektronische Geräte.

1 Wichtige Sicherheits- und Umweltanweisungen

1.4 Rücknahmepflichten der Vertreiber

Wer auf mindestens 400 m² Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder diese gewerblich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Gerätes, ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe, unentgeltlich zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber müssen zudem auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, (kleine Elektrogeräte) im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf in diesem Fall nicht an den Kauf eines Elektro- oder Elektronikgerätes verknüpft, kann aber auf drei Altgeräte pro Geräteart beschränkt werden.

Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin geliefert wird; in diesem Fall ist die Abholung des Altgerätes für den Endnutzer kostenlos.

Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw.

Gesamtlager und Versandflächen für Lebensmittel beinhalten, die den oben genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektro- und Elektronikgeräten ist dann aber auf Wärmeüberträger (z.B. Kühlschrank), Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100 cm² enthalten und Geräte beschränkt, bei denen mindestens eine der äußeren Abmessungen mehr

1.5 Einhaltung von RoHS-Vorgaben

Das von Ihnen erworbene Produkt erfüllt die Vorgaben der EU-RoHS Direktive (2011/65/EU). Es enthält keine in der Direktive angegebenen gefährlichen und unzulässigen Materialien.

2 Allgemeines Erscheinungsbild

2.1 Übersicht

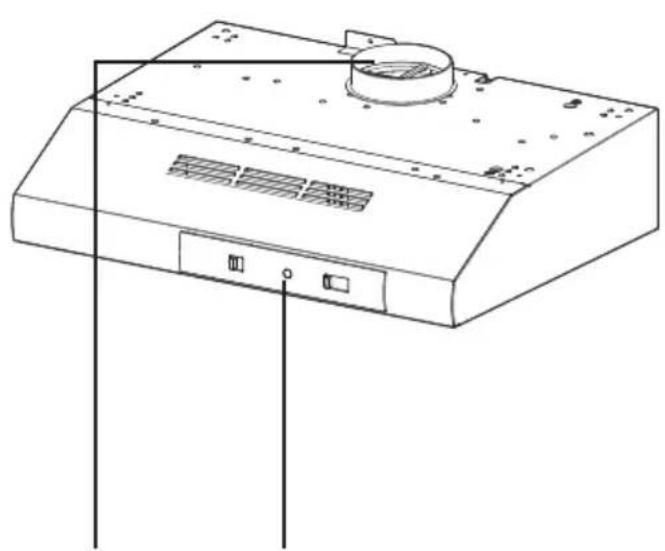

1. Körper
2. Fettfilter
3. Lampe
4. Steuertasten
5. Schornstein

2.2 Technische daten

Modell	DF 6036 X
Versorgungsspannung	220-240V ~ 50 Hz
Lampenleistung	3 W
Motorleistung	115 W
Fließrate – 3. Stufe	272 m3/h
Isolationsklasse des Motors	Klasse F
Isolationsklasse	Klasse II

3 Bedienung des gerätes

3.1 Steuerung des Geräts

		[0]
L : Ein-/Aus des Lichts	Schaltet die Beleuchtung ein und aus.
V : Geschwindigkeit	Steuert folgende Geschwindigkeitsstufen:0. Schaltet den Gebläsemotor ein und aus1. Geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet;2. Mittlere Gebläsestufe, eignet sichaufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwen-dungssituationen;3. Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

• Die Dunstabzugshaube ist ausschließlich für die Nutzung in Privathaushalten zur Vermeidung von Küchengeruch vorgesehen.
• Die Haube darf keinesfalls aus anderen Gründen als denjenigen verwenden, für die sie entwickelt wurde.
• Entzünden Sie niemals eine offene Flamme unter Haube, wenn das Gerät in Betrieb ist.
• Stellen Sie die Stärke einer Flamme so ein, dass diese stets unter dem Boden von Pfannen und Töpfen verbleibt, und achten Sie darauf, dass die Flamme niemals an den Seiten hochschlägt.
• Fritteusen müssen während einer Verwendung ständig beaufsichtigt werden, da sich überhitztes Öl entzünden kann.

3.2 Effiziente und energiesparende Nutzung

• Wenn Sie Ihr Gerät benutzen, passen Sie die Geschwindigkeitseinstellungen je nach Dampf- und Geruchsintensität an, um Energie zu sparen.
• Verwenden die niedrige bzw. mittlere Stufe (1-2) unter Normalbedingungen und die höchste Stufe (3) bei intensiver Dunst- und Geruchsentwicklung.
• Die Lampen der Dunstabzugshaube sind so angebracht, dass sie den Herdbereich beleuchten.
• Ihr Nutzung für die Beleuchtung der Küche kann zu unnötigen zusätzlichen Stromkosten führen, ohne dass die Raumbeleuchtung ausreichend wäre.
• Damit Ihr Gerät weniger Energie verbraucht, sollten Sie es mit einer niedrigen Geschwindigkeit laufen lassen.
• Ihr Gerät reduziert den Energieverbrauch und arbeitet effizienter, wenn Sie für eine ausreichende Luftzufuhr sorgen.
• Stellen Sie Ihr Gerät auf eine Stufe mit starker Ansaugleistung, bevor sich Dämpfe entwickeln, wenn eine starke Dampfentwicklung zu erwarten ist. So reduzieren Sie den Energieverbrauch, weil Sie das Gerät weniger lange einsetzen müssen, da die

3 Bedienung des gerätes

Luftzufuhr ausreichend ist.

- Kochen Sie möglichst mit geschlossenem Deckel, sodass weniger Dampf entweichen kann.

3.3 Bedienung der Dunstabzugshaube

•Die Dunstabzugshaube ist mit einem Motor mit verschiedenen Geschwindigkeitseinstellungen ausgestattet.

- Für eine bessere Leistung empfehlen wir Ihnen, unter normalen Bedingungen niedrige Geschwindigkeiten und wenn Geruch und Dämpfe verstärkt werden, hohe Geschwindigkeiten zu verwenden.

- Sie können die Dunstabzugshaube starten, indem Sie die gewünschte Geschwindigkeitsstufe drücken. (V1, V2, V3)

- Durch Drücken der Lichttaste L können Sie die Kochstelle beleuchten.(L)

3.4 Lampenwechsel

•Vor dem Austausch der Leuchten müssen Sie die Stromzufuhr unterbrechen.

- Berühren Sie die Leuchten niemals im erhitzten Zustand.

- Achten Sie darauf, dass Sie die ausgetauschte Leuchte nicht mit den Händen berühren.

Sie können Leuchten über unsere vertraglichen Kundendienstanbieter beziehen.

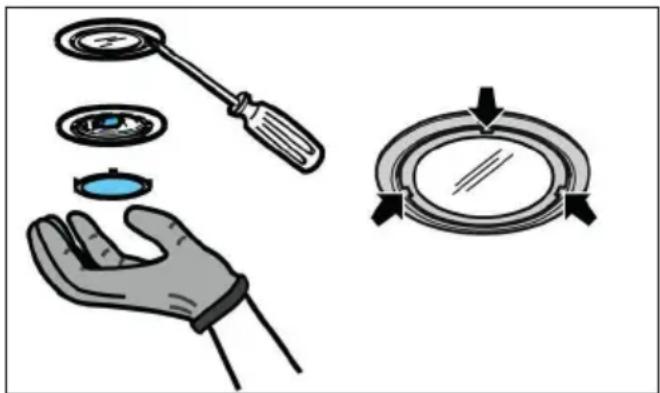

Ersetzten der Lämpchen 40W - Das kaputte Lämpchen herausdrehen und dieses durch eine ovale Glühlampe mit maximal 40 W E14 ersetzen. Das Gitter entfernen,

um an die Lämpchen zu gelangen.

Ersetzten der Halogenlampe - Auf den Lampenbereich Zugriff nehmen – die Abdeckung mit Hilfe eines kleinen Schlitzschraubenziehers oder ähnlichem entfernen. Die defekte Lampe auswechseln.Ausschließlich Halogenlampen zu max. 20W (G4) verwenden und darauf achten, diese nicht mit den Händen zu berühren. Die Lampenabdeckung wieder schließen (Schnappverschluss).

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst wendet.

Glühbirne
Leistung der Lampe	3 W
Halter / Sockel	E14
Die Spannung der Glühbirne	230 V
Größe	D35x98 mm
ILCOS-Code	DRGSB/C/UB-3/27/1B-230-E14-55
Lichtstrom	320 lm
Korrelierte Farbtemperatur	2700 K

Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse "E".

3 Bedienung des gerätes

3.5 Verwendung mit Abluftkanalanschluss

wird durch das

Abluftrohr, der am Anschlusskopf der Abzugshaube auf dem Herd befestigt ist, abgesaugt.

- Der Durchmesser des Abluftrohrs muss dem Durchmesser des Anschlussrings entsprechen. Bei horizontaler Anordnung muss das Rohr ein leichtes Gefälle (ca. 10°) nach oben haben, damit die Luft leicht aus dem Raum austreten kann.

3.6 Verwendung ohne Abluftkanalanschluss

vird durch den

Kohlefilter gefiltert und im Raum rezirkuliert. Der Kohlefilter wird verwendet, wenn es unmöglich

ist, einen Rauchabzug im Haus zu be- nutzen.

- Im rauchgaslosen Betrieb sind die Klappen im Inneren des Rauchgasadapters zu entfernen.

- Entfernen Sie den Fettfilter. Zum Einbau des Kohlefilters den Filter auf die Laschen aufsetzen, indem Sie ihn auf dem Kunststoffteil auf beiden Seiten des Gebläsegehäuses zentrieren. durch Rechts- oder Linksdrehung festziehen.

- Fettfilter ersetzen.

4 Reinigung und instandhaltung

Das Gerät sollte regelmäßig gereinigt und gewartet werden. Ein unzureichend gereinigtes Gerät hat negative Folgen für die Lebensdauer des Geräts. Für Transport und Wartung befolgen Sie bitte die Anweisungen in der Bedienungsanleitung.

Ziehen Sie vor der Reinigung und Wartung den Netzstecker oder schalten Sie den Schalter aus.

Die Nichteinhaltung der Reinigungsanweisungen für das Gerät und sowie der Anweisungen zum Filterwechsel kann zu akuter Brandgefahr führen. Daher wird dringend empfohlen, die hier gegebenen Anweisungen zu befolgen. Der Hersteller haftet nicht für Geräte- oder Brandschäden, die aus einer unsachgemäßen Verwendung herrühren.

Reinigen Sie das Gerät nur mit einem feuchten Tuch und einem neutralen Flüssigreiniger. Verwenden Sie keinesfalls Instrumente oder Werkzeuge für eine Reinigung. Verwenden Sie keine ätzen-

4 Reinigung und instandhaltung

den oder scheuernden Reinigungsmittel. Verwenden Sie keine alkoholhaltigen Reinigungsmittel

4.1 Reinigung des Fettfilters

Der Fettfilter hält die Ölpartikel in der Luft zurück. Fettfilter können nach wiederholter Reinigung ihre Farbe ändern. Dies ist normal und erfordert keinen Filterwechsel.

Sie können den Fettfilter in der Spülmaschine waschen.

WARNUNG: Reinigen Sie Ihren Fettfilter bei normalem Gebrauch einmal pro Monat.

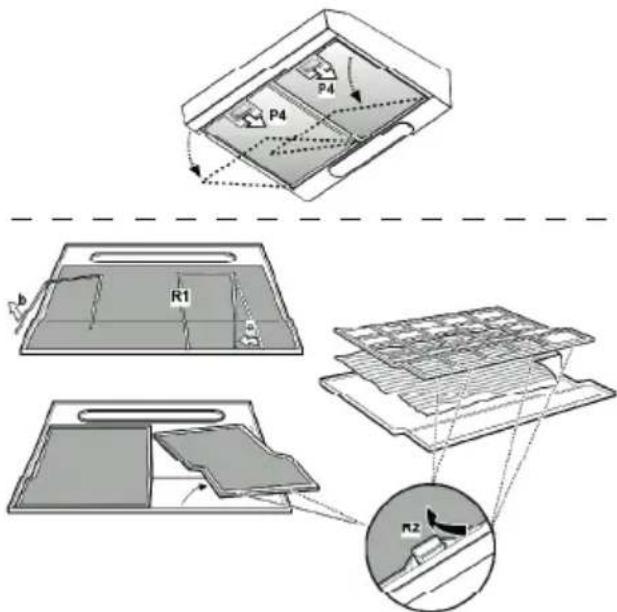

Um die Fettfilter zu entnehmen, das Gitter mit Hilfe der Haken P öffnen und aus den Haltern R1 oder R2 entfernen.

Der selbsttragende Metallfilter ist nicht mit einem Haltegitter versehen; um ihn herauszunehmen, die Öffnungshaken P4 nach hinten ziehen und den Filter dann nach unten herausnehmen.

4.2 Austausch des Kohlefilters

Geruchsbeseitigende Filter enthalten Holzkohle (Aktivkohle). Aluminium-Fettfilter müssen in das Produkt eingebaut werden, unabhängig davon, ob Kohlenstofffilter verwendet werden.

WARNUNG

• Der Aktivkohlefilter darf niemals gewaschen werden.
• Ersetzen Sie die Kohlefilter einmal alle 3 Monate.
• Sie können den Aktivkohlefilter bei autorisierten Servicehändlern beziehen.

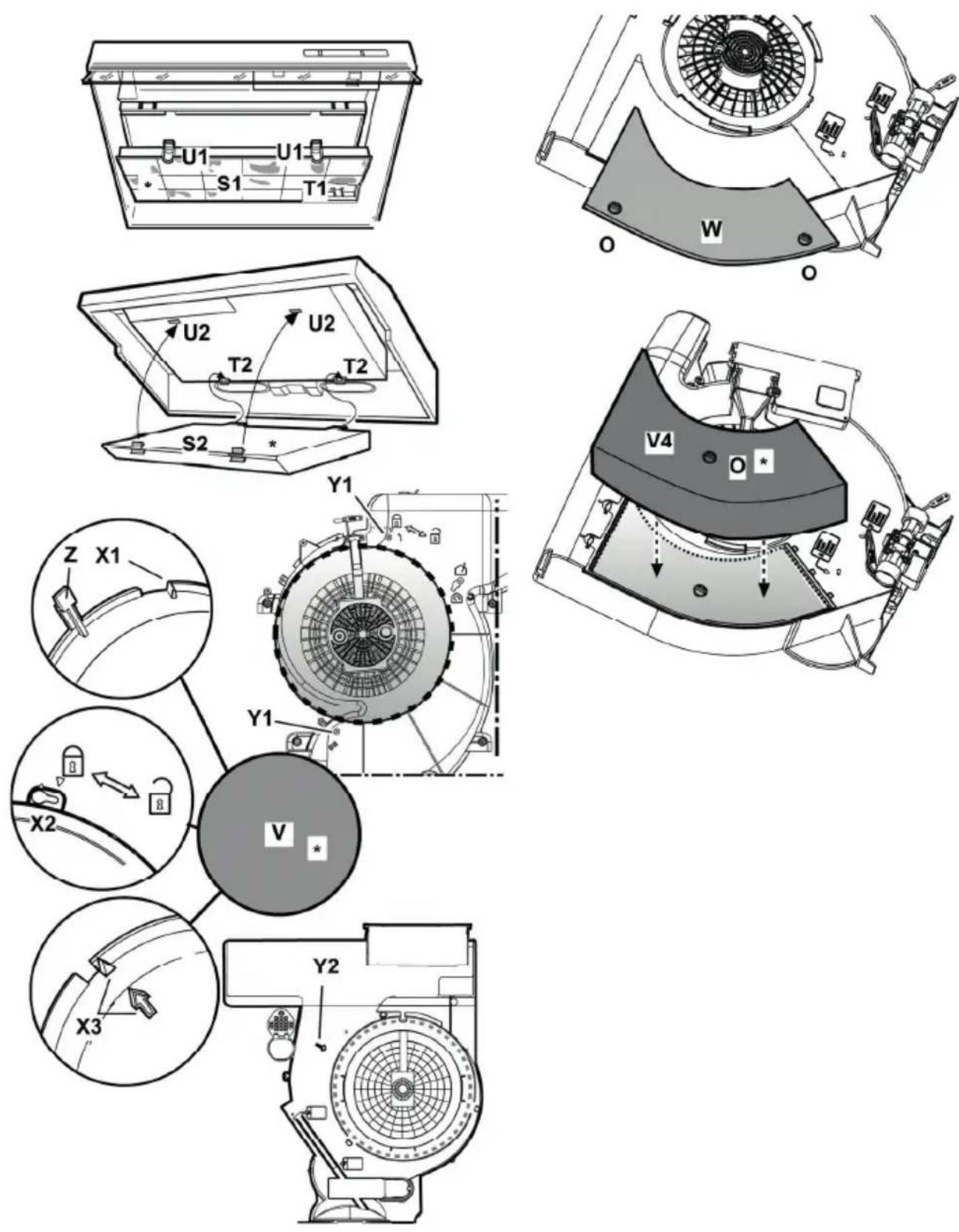

Rechtwinklig S1 oder S2 oder S3:

Montage (S1 oder S2): das hintere Teil T einsetzen und an der Vorderseite einha- ken (U).

Montage (S3): Durch Drehen der Knäufe O um 90° die Abdeckung W entfernen.

In das dafür vorgesehene Fach den Kohlefilter einsetzen und ihn durch Drehen der Knäufe O um 90° befestigen, dann die Abdeckung wieder schließen. Beim Ausbauen in umgekehrter Reihenfolge vorgehen.

Kreisförmig (V1-V2-V3- verschiedene Modelle):

Bajonettverschluss in der Mitte auf dem Motorschutzgitter positionieren. Dabei darauf achten, dass die Punkte X1 oder X2 oder X3 auf dem Aktivkohlefilter mit den Punkten Y1 oder Y2 des Leitwerkes übereinstimmen, dann im Uhrzeigersinn drehen; beim Abmontieren entgegen des Uhrzeigersinns drehen. Falls der Bajonettverschluss mit einer Zunge Z ausgestattet ist, diese vorher leicht anheben.

5 Installation des Geräts

WARNUNG: Lesen Sie vor Beginn der Installation die Sicherheitshinweise im Benutzerhandbuch.

WARNUNG: Wenn Sie nicht mit Schrauben und Stabilisatoren gemäß diesen Anweisungen installieren, kann dies zu einem elektrischen Schlag führen.

Um die Dunstabzugshaube zu installieren, wenden Sie sich bitte an den nächstgelegenen autorisierten Kundendienst.

Es liegt in der Verantwortung des Kunden, den Standort der Dunstabzugshaube und die elektrische Installation vorzubereiten.

5.1 Positionierung des Geräts

• Der Abstand zwischen dem Herd und der Abzugshaube muss vor der Montage berücksichtigt werden. Dieser Abstand sollte 65 cm betragen.
• Der Abstand muss bei Gasherden von der Oberfläche des Rostes. Und bei Elektroherden von der Oberfläche des Glases gemessen werden.

5.2 Abluftbetrieb

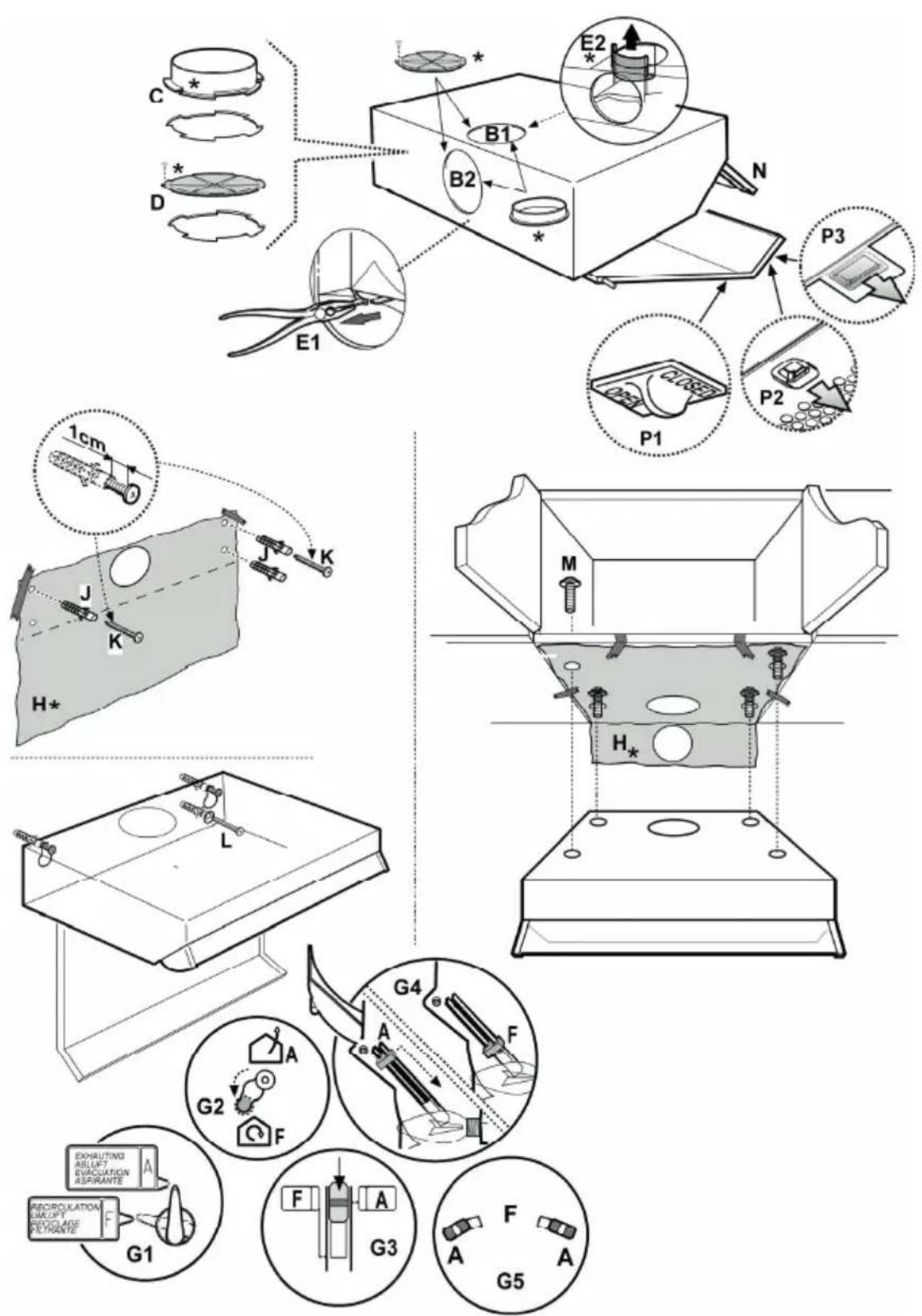

Die Küchenhaube ist mit einer oberen Luftaustrittsöffnung B1 und wahlweise auch mit einer rückwärtigen Luftaustrittsöffnung B2* ausgestattet, um die angesaugten Dämpfe nach aussen zu leiten. Die geeignetere Luftaustrittsöffnung auswählen und den mitgegebenen Flansch C anbringen, dann in jedem Falle die nicht benötigte Luftaustrittsöffnung, falls diese vorhanden ist, mit dem mitgegebenen Deckel D* verschliessen.

In einigen Modellen wird der obere B1 geschlossen ausgeliefert Fest drucken um den Teil wegzumachen, der den Luftauslass schliesst und ihn wegtun.

Achtung! Der vorgebrochene Teil darf nicht mehr wieder an seiner Stelle montiert werden diese Operation erfuellen nur wenn man sicher ist welche Sorte der Installation man erfuellen muss.

5 Installation des Geräts

Achtung! Bei einigen Modellen ist die rückwärtige Luftaustrittsöffnung nicht sofort zugänglich, selbst wenn der Deckel entfernt wird (falls dieser schon montiert ist). In diesem Fall das Plastikteil E1 oder E2, das die Öffnung verschliesst, mit Hilfe einer Zange und eines Messerchens entfernen. Kontrollieren, dass der Schalter G 'Abluft/Umluft' (im Inneren der Küchenhaube) auf der Position 'Abluft' (A) steht.

5.3 Umluftbetrieb

Falls es nicht möglich sein sollte, die angesaugten Dämpfe nach aussen abzuleiten, kann die Küchenhaube als Umlufthaube verwendet werden, wenn ein Aktivkohlefilter eingebaut wird. Die angesaugten Dämpfe werden dann mit Hilfe des vorderen Gitters, das sich oberhalb der Bedienungstasten befindet, wiederaufbereitet. Kontrollieren, dass der Schalter G 'Abluft/Umluft' (im Inneren der Küchenhaube) auf der Position 'Umluft' (F) steht.

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb und müssen an eine externe Saugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden.

Die Anschlussanleitungen liegen der externe Saugeinheit bei.

5.4 Montage

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke das Gewicht der Abzugshaube tragen muss.

Die Küchenhaube kann an die Wand montiert werden, sie kann aber auch am unteren Brett eines Hängeschrankes befestigt werden; wenn beigefügt, die Schablone H verwenden, um die Löcher im richtigen Abstand zu bohren, ansonsten die Küchenhaube an die Wand oder an das unterste Brett des Hängeschrankes lehnen und mit einem Bleistift die zu bohrenden Löcher markieren.

Wandmontage - Die Wanddübel J in die Böhrlöcher und die beiden Schrauben K in die oberen Dübel einsetzen, das Gitter entfernen und die Küchenhaube in die beiden Schrauben einhängen. Danach im Inneren die dritte Schraube L einsetzen und alle Schrauben festziehen.

Montage unter dem Hängeschrank - Die 4 Schrauben M im Inneren des Hängeschrankes in die Bohrlöcher einsetzen und damit die Küchenhaube am Hängeschrank befestigen.

5 Installation des Geräts

5 Installation des Geräts

5 Installation des Geräts

5.5 Lagerung

• Lagern Sie das Gerät sorgfältig, wenn Sie es längere Zeit nicht benutzen sollten.
• Sorgen Sie dafür, dass das Gerät vom Stromnetz getrennt, gänzlich abgekühlt und trocken ist.
• Lagern Sie das Gerät an einem kühlen, trockenen Ort.
• Halten Sie das Gerät von Kindern fern.

5.6 Handhabung und Transport

• Tragen Sie das Gerät während der Handhabung und des Transports in der Originalverpackung.
  •Die Verpackung des Geräts schützt es vor physischen Schäden.
• Legen Sie keine schweren Lasten auf das Gerät oder auf die Verpackung. Das Gerät kann beschädigt werden.

6 Fehlerbehebung

Fehlerbehebung Grund Hilfe
Das Produkt funktioniert nicht.	Überprüfen Sie Ihre Sicherung Ihre Sicherung könnte geschlossen sein, sorgen Sie dafür, dass sie funktioniert.
Das Produkt funktioniert nicht.	Überprüfen Sie die elektrische Verbindung.	Die Netzspannung sollte zwischen 220-240V liegen.
Das Produkt funktioniert nicht.	Überprüfen Sie die elektrische Verbindung.	Überprüfen Sie, ob die anderen Produkte in Ihrer Küche funktionieren oder nicht.
Die Beleuchtung Lampe funktioniert nicht.	Überprüfen Sie die elektrische Verbindung.	Die Netzspannung sollte zwischen 220-240V liegen.
Die Beleuchtung Lampe funktioniert nicht.	Überprüfen Sie den Lampen schalter.	Der Lampenschalter sollte sich in der Position "Ein/on" befinden.
Die Beleuchtung Lampe funktioniert nicht.	Überprüfen Sie die Lampen. Die Lampen des Produkts sollten nicht defekt sein.
Die Luftzufuhr des Produkts ist schlecht.	Prüfen Sie den Aluminiumfilter. Der Aluminium-Ölfilter sollte unter normalen Bedingungen mindestens einmal im Monat gereinigt werden.
Die Luftzufuhr des Produkts ist schlecht.	Überprüfen Sie den Abluftkamin. Der Entlüftungskanal sollte sich in der "Ein" Stellung befinden.
Die Luftzufuhr des Produkts ist schlecht.	Überprüfen Sie den Kohlefilter. Bei Produkten mit Kohlefilter sollte der Filter normalerweise alle 3 Monate gewechselt werden.

Arçelik A.Ş.

Karaağaç Caddesi No: 2-6, 34445,
