BEDIENUNGSANLEITUNG DKW 9114 X Elektra Bregenz

Bitte zuerst diese Bedienungsanleitung lesen!

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank für den Kauf eines Elektrabregenz-Produktes. Wir hoffen, dass dieses Produkt, das mit hochwertiger und hochmoderner Technologie hergestellt wurde, beste Ergebnisse erzielt. Daher bitte die gesamte Bedienungsanleitung und alle beiliegenden Dokumente aufmerksam durchlesen und zum zukünftigen Nachschlagen aufbewahren. Bei Weitergabe des Produktes auch die Bedienungsanleitung mit aushändigen. Alle Warnungen und Informationen in der Bedienungsanleitung einhalten.

Bitte beachten, dass diese Bedienungsanleitung für unterschiedliche Modelle geschrieben wurde. Unterschiede zwischen den verschiedenen Modellen werden natürlich in der Anleitung erwähnt.

Die Symbole

In dieser Anleitung verwenden wir folgende Symbole:

Wichtige Informationen oder nützliche Tipps zum Gebrauch.

Warnung vor gefährlichen Situationen, in denen es zu Verletzungen oder Sachschäden kommen kann.

Warnung vor Stromschlägen.

Warnung vor Brandgefahr.

Warnung vor heißen Flächen.

1 Wichtige Sicherheits- und Umwelthinweise 4

Sicherheit, allgemein....4

Elektrische Sicherheit......4

Gerätesicherheit 5

Bestimmungsgemäße Verwendung 7

Sicherheit von Kindern 7

Altgeräte entsorgen....7

Verpackungsmaterialien entsorgen 8

2 Allgemeine Informationen 9

Übersicht....9

Lieferumfang 10

Technische Daten 10

3 Installation 11

Installation 11

Transport....14

4 So bedienen Sie die Haube 15

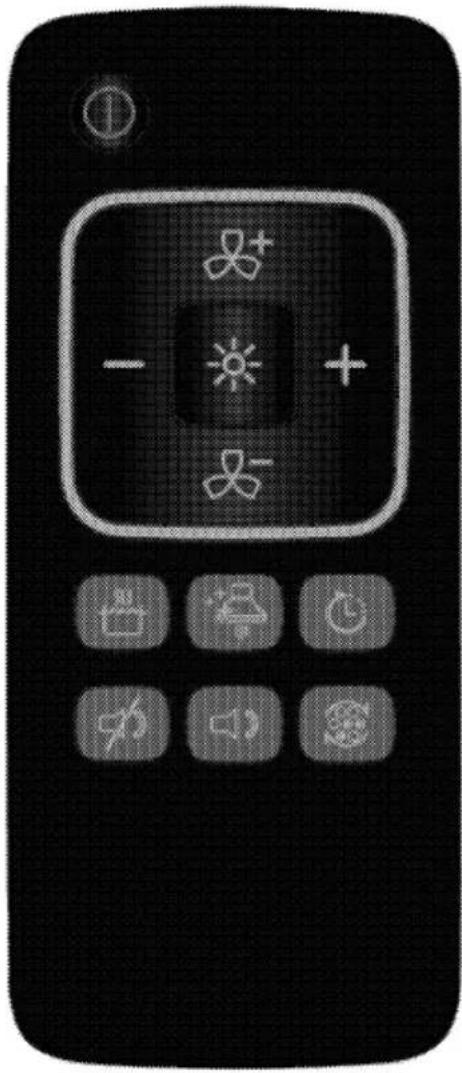

Fernbedienung....16

5 Reinigung und Wartung 19

Allgemeine Hinweise 19

Beleuchtung auswechseln 19

6 Problemlösung 21

1 Wichtige Sicherheits- und Umwelthinweise

Dieser Abschnitt enthält Hinweise, die für die Sicherheit des Benutzers und anderer Personen unerlässlich sind. Diese Hinweise müssen beachtet werden, damit es nicht zu Verletzungen oder Sachschäden kommt. Bei Nichteinhaltung dieser Anweisungen erlöschen sämtliche Garantieansprüche.

Sicherheit, allgemein

- Vergiftungsgefahr! Während das Gerät in Betrieb ist, wird die Luft im gesamten Haus angesogen. Falls keine angemessene Belüftung gewährleistet ist, werden durch Verbrennung freigesetzte Abluft und giftige Gase über den Abzug in das Haus zurückgesogen. Verwenden Sie das Gerät nicht gemeinsam mit Quellen, die giftige Gase ausstoßen und einen Luftzug schaffen können (Holz-, Gas-, Öl- und Kohleöfen, Warmwasserbereiter, Boiler, Kessel etc.).

- Lassen Sie die angemessene Belüftung und den Abzug in Ihrem Gebäude ausschließlich von qualifizierten Personen prüfen. - Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen,

sensorischen oder geistigen Fähigkeiten bedient werden. Dies gilt auch für in Bezug auf das Gerät unerfahrene Personen, sofern diese. KKleine Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Reinigung und Wartungsverfahren sollten nicht von den Kindern durchgeführt werden, es sei denn, sie befinden sich unter Aufsicht.

- Installation und Reparaturen müssen grundsätzlich vom autorisierten Kundendienst ausgeführt werden. Der Hersteller haftet nicht für Schäden, die durch Aktivitäten nicht autorisierter Dritter entstehen. - Nutzen Sie das Gerät nicht, falls es nicht ordnungsgemäß funktioniert oder sichtbare Beschädigungen aufweist. - Vergessen Sie nicht, das Gerät nach jedem Gebrauch abzuschalten. - Das Gerät muss von einer Fachkraft gemäß gültigen Bestimmungen installiert werden. Andernfalls erlischt die Garantie.

Elektrische Sicherheit

- Zur Inbetriebnahme Ihres Produktes müssen Sie zunächst

Installationsort und elektrischen Anschluss vorbereiten. Anschließend können Sie den autorisierten Kundendienst in Ihrer Nähe anrufen.

- Falls das Produkt einen Fehler aufweist, sollte es bis zur Reparatur durch einen autorisierten Kundendienstmitarbeiter nicht in Betrieb genommen werden. Es besteht Stromschlaggefahr!

- Schließen Sie die Dunstabzugshaube nicht vor Abschluss der Installation an.

- Berühren Sie den Stecker niemals mit feuchten oder gar nassen Händen! Trennen Sie das Gerät nicht durch Ziehen am Kabel; greifen Sie immer am Stecker selbst.

- Bei Installation, Wartung, Reinigung und Reparatur muss das Gerät stets vollständig von der Stromversorgung getrennt sein.

- Falls das Netzkabel beschädigt wird, muss es unverzüglich durch den Hersteller, seinen Kundendienst oder durch eine ähnlich qualifizierte Fachkraft instandgesetzt werden, damit es nicht zu Gefährdungen kommt.

- Schließen Sie das Netzkabel niemals in der Nähe von Kochfeldern an. Falls das Kabel

schmilzt, kann dies zu einem Brand führen.

• Arbeiten an Elektrogeräten und -anlagen dürfen nur von autorisierten Elektrofachkräften durchgeführt werden.
• Schalten Sie das Gerät bei Schäden aus, unterbrechen Sie die Stromversorgung. Schalten Sie dazu die Sicherung im Haus ab.
• Achten Sie darauf, dass die entsprechende Sicherung passend für das Gerät dimensioniert ist.
• Waschen Sie das Gerät niemals mit Wasser oder anderen Flüssigkeiten ab! Es besteht Stromschlaggefahr!

Gerätesicherheit

• Der Abstand zwischen der Unterseite der Haube und der Oberseite des Herds sollte mindestens 650 mm betragen.
• Berühren Sie das Leuchtmittel der Dunstabzugshaube niemals, nachdem es längere Zeit in Betrieb war. Heiße Lampen können Verbrennungen der Hände verursachen.
• Nehmen Sie das Gerät niemals ohne Ölfilter in Betrieb. Entfernen Sie die Filter niemals, während das Gerät in Betrieb ist.
• Vermeiden Sie hohe Flammen unter dem Gerät. Andernfalls

können sich Partikel am Ölfilter entzünden und einen Brand verursachen.

- Schalten Sie Kochfelder erst ein, nachdem Sie Kochgeschirr darauf gestellt haben. Andernfalls kann die entstehende Hitze bestimmte Teile Ihres Gerätes verformen.

- Schalten Sie Kochfelder aus, bevor Sie das Kochgeschirr herunternehmen.

- Vermeiden Sie brennbare Materialien unter der Abzugshaube.

- Setzen Sie das Produkt keinen darunter befindlichen offenen Flammen aus. Andernfalls kann das im Filter angesammelte Öl Feuer fangen. Nehmen Sie das Gerät nicht ohne Filter in Betrieb.

- Lassen Sie das Kochgerät beim Braten niemals unbeaufsichtigt; das Öl könnte sich entflammen, erhitztes Öl kann Feuer fangen. Achten Sie entsprechend auf Kleidung und Vorhänge.

- Falls die Abzugshaube nicht regelmäßig und gründlich gereinigt wird, erhöht sich die Brandgefahr.

- Wenn Sie die Küchenluft von Gerüchen und Wrasen befreien möchten, lassen Sie Ihre Abzugshaube bitte 15 Minuten nach Beendigung des Kochens oder Bratens weiter arbeiten.

- Es sollte für ausreichend Belüftung des Raumes gesorgt werden, wenn die Dunstabzugshaube gleichzeitig mit Verbrennungseinrichtungen von Gas oder anderen Brennstoffen verwendet wird. (Gilt nicht für Geräte, die die Luft nur zurück in den Raum entweichen lassen)

- In der Einsatzumgebung der Abzugshaube muss der Ausstoß von Heizöl- oder Gasgeräten, wie bspw. Raumheizungen, vollständig isoliert sein, sofern es sich nicht ohnehin um ein hermetisches Gerät handelt.

- Falls sich ein Heizöl- oder Gasgerät in der Umgebung befindet, muss der Raum ausreichend gelüftet werden.

- Wenn ein nicht elektrisch betriebenes Gerät gemeinsam mit der Dunstabzugshaube am Einsatzort verwendet wird, darf der Unterdruck im Raum maximal 0,4 mbar betragen, damit die Abzugshaube die Abluft des anderen Gerätes nicht in den Raum zurückleitet.

- Verbinden Sie die Abzugshaube niemals mit Abzügen, die für Heizungen, Abgase oder Stichflammen verwendet werden. Halten Sie die örtlichen Richtlinien zum Abziehen von Abluft ein.

• Verwenden Sie bei der Verbindung mit dem Abzug Rohre mit einem Durchmesser von 120 mm. Der Rohranschluss muss so kurz wie möglich sein und möglichst wenige Biegungen aufweisen.
• Hängen Sie keine leicht entflammbaren und brennbaren Materialien an die Griffe der Abzugshaube.
• Unser Unternehmen haftet keinesfalls für Probleme, die aus einer Nutzung entgegen der obigen Warnungen hervorgehen.
• Es besteht Brandgefahr, wenn die Reinigung nicht gemäß den Anweisungen durchgeführt wird.
• Flambieren Sie nicht unter der Dunstabzugshaube.
  • Vorsicht: Zugängliche Teile können bei Verwendung mit Kochgeräten heiß werden.
• Es wird empfohlen, den Filter bei normalem Gebrauch einmal pro Monat zu reinigen.

Bestimmungsgemäße Verwendung

Dieses Gerät wurde für den reinen Hausgebrauch entwickelt. Eine gewerbliche Nutzung ist nicht zulässig.

Für Schäden, die durch unsachgemäßen Gebrauch oder falsche Bedienung verursacht werden, haftet der Hersteller nicht.

Sicherheit von Kindern

• Halten Sie Kinder im Betrieb vom Produkt fern, lassen Sie sie nicht mit dem Produkt spielen.
• Verpackungsmaterialien können für Kinder gefährlich werden. Bewahren Sie Verpackungsmaterial an einem für Kinder unzugänglichen Ort auf. Entsorgen Sie Verpackungsmaterial gemäß Ihren örtlichen Entsorgungsvorschriften.
• Elektrogeräte können grundsätzlich eine Gefahr für Kinder darstellen. Halten Sie Kinder im Betrieb vom Produkt fern, lassen Sie sie nicht mit dem Produkt spielen.

Altgeräte entsorgen

Erfüllung von WEEE-Vorgaben zur Entsorgung von Altgeräten:

Dieses Produkt erfüllt die Vorgaben der EU-WEEE-Direktive (2012/19/EU). Das Produkt wurde mit einem Klassifizierungssymbol für elektrische und elektronische Altgeräte (WEEE) gekennzeichnet. Dieses Gerät wurde aus hochwertigen Materialien hergestellt, die wiederverwendet und recycelt werden können. Entsorgen Sie das Gerät am Ende seiner Einsatzzeit nicht mit dem regulären Hausmüll; geben Sie es stattdessen bei einer Sammelstelle zur Wiederverwertung von elektrischen und elektronischen Altgeräten ab. Ihre Stadtverwaltung informiert Sie gerne über geeignete Sammelstellen in Ihrer Nähe.

Einhaltung von RoHS-Vorgaben:

Das von Ihnen erworbene Produkt erfüllt die Vorgaben der EU-RoHS Direktive (2011/65/EU). Es enthält keine in der Direktive angegebenen gefährlichen und unzulässigen Materialien.

Verpackungsmaterialien entsorgen

- Die Verpackung des Gerätes besteht aus wiederverwertbaren Materialien. Entsorgen Sie diese vorschriftsgemäß und entsprechend sortiert. Entsorgen Sie solche Materialien nicht mit dem normalen Hausmüll.

2 Allgemeine Informationen

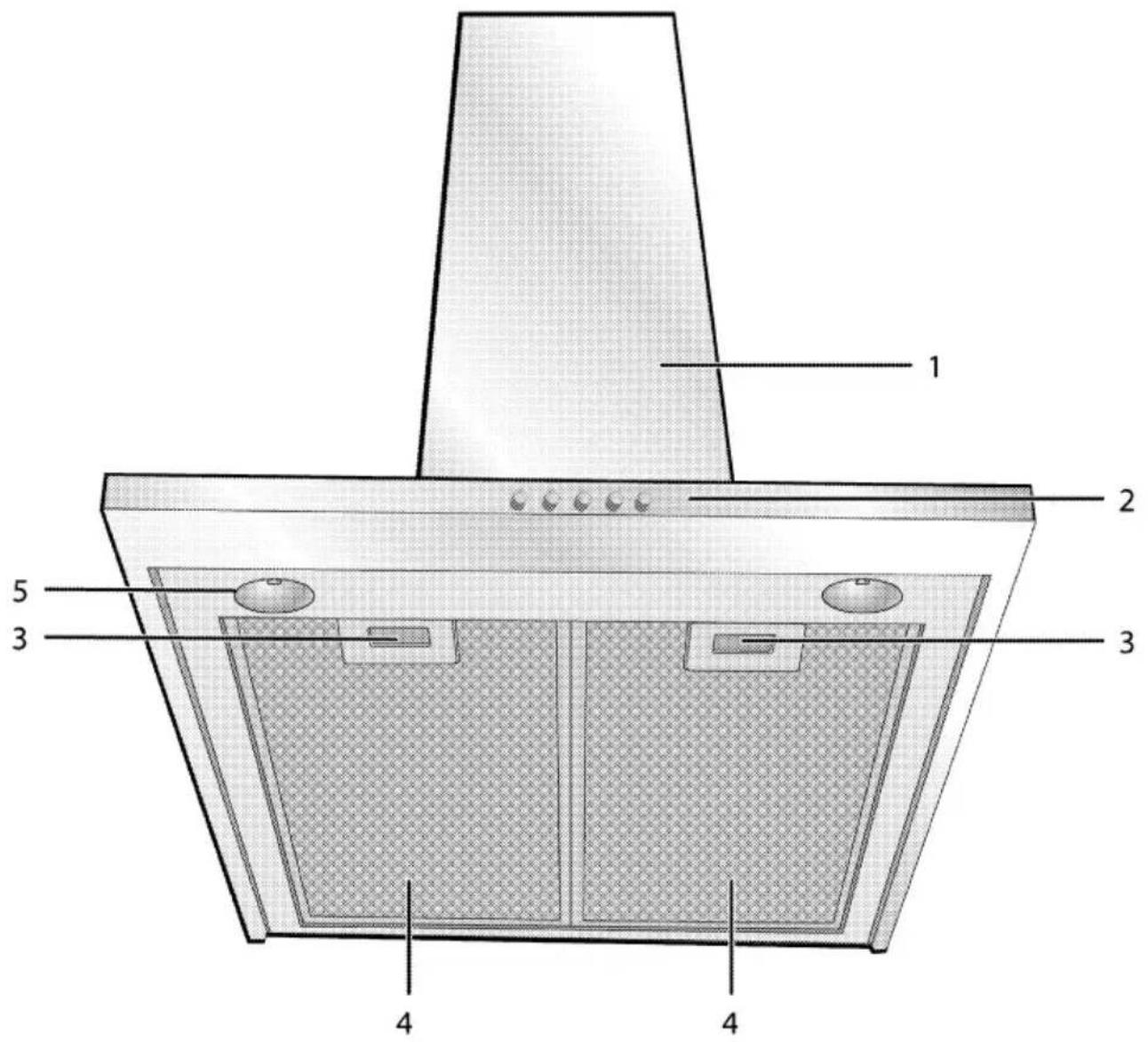

Übersicht

1 Haube

2 Bedienfeld

3 Aluminiumfiltersperre

4 Aluminiumfilter

5 Leuchte

Lieferumfang

Je nach Modell wird eventuell unterschiedliches Zubehör mitgeliefert. Daher kann es vorkommen, dass nicht sämtliches in der Anleitung erwähntes Zubehör mit Ihrem Gerät geliefert wird.

1. Bedienungsanleitung

2. Wandanschluss

3. Luftführungskomponente wahlweise

4. Abzugsverbindungsadapter

5. Ventile zur Verhinderung eines Rückstroms

6. Abstandsring

Technische Daten

Einbaumaße (Höhe/Breite/Tiefe)	min. 760 mm max. 915 mm/898 mm/490 mm
Spannung/Frequenz	220-240 V ; 50 Hz
Bedienung	3 Ebene + 1 Booster
Saugleistung	750 m3/h
Leistungsaufnahme gesamt	max. 225 W
Sicherung	min. 10 A
Durchmesser Abluftrohr	120-150 mm

Im Zuge der Qualitätsverbesserung können sich technische Daten ohne Vorankündigung ändern.

Am Produkt oder in der begleitenden Dokumentation angegebene Werte wurden gemäß zutreffenden Richtlinien unter Laborbedingungen ermittelt. Solche Werte können je nach Einsatzumgebung und Nutzungsweise des Gerätes abweichen.

Die Abbildungen in dieser Anleitung dienen lediglich der Veranschaulichung und können etwas vom tatsächlichen Aussehen des Gerätes abweichen.

3 Installation

Lassen Sie das Gerät vom autorisierten Kundendienst in Ihrer Nähe installieren. Sorgen Sie dafür, dass die nötigen Elektroanschlüsse bereits vorbereitet sind, bevor Sie das Gerät durch den autorisierten Kundendienst betriebsbereit machen lassen. Falls noch etwas zu tun ist, wenden Sie sich an einen guten Elektriker oder Installateur und lassen die entsprechenden Vorbereitungen ausführen.

Die Vorbereitung des Installationsortes und des Elektroanschlusses ist Sache des Kunden.

GEFAHR:

Die Installation des Gerätes muss in Übereinstimmung mit sämtlichen zutreffenden Vorschriften zur Elektroinstallation erfolgen.

GEFAHR:

Schauen Sie sich das Gerät vor der Installation gut an, überzeugen Sie sich davon, dass es keine sichtbaren Defekte aufweist. Falls doch, darf es nicht installiert werden. Beschädigte Geräte müssen grundsätzlich als Sicherheitsrisiko betrachtet werden.

GEFAHR:

Warnung: Nicht oder nicht gemäß den Anweisungen angebrachte Schrauben oder Befestigungssysteme können zu Stromschlag führen.

Installation

min.

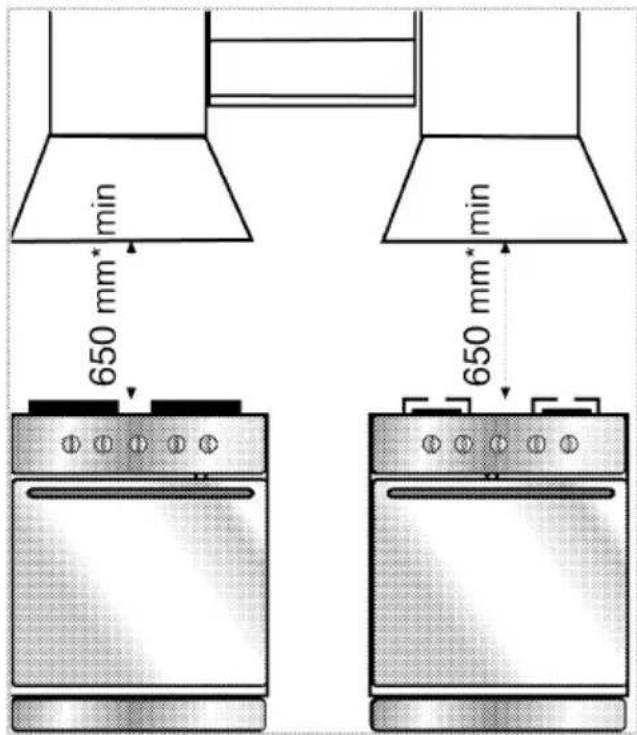

Der Mindestabstand zwischen der Aufstellfläche für Kochgeschirr auf dem Kochfeld und dem untersten Teil der Dunstabzugshaube beträgt 65cm. Die Abluft darf nicht durch einen Rauchfang abgeleitet werden, der für den Abzug von Dämpfen von Verbrennungseinrichtungen mit Gas oder anderen Brennstoffen verwendet wird. (Gilt nicht für Geräte, die die Luft nur zurück in den Raum entweichen lassen) Abluftrichtlinien müssen erfüllt werden.

Elektrischer Anschluss

Dieses Gerät, das mit einem dualen Starkstromkabel hergestellt wurde, muss mit einem elektrischen Schalter mit mindestens 3 mm Abstand zwischen den zweipoligen Kontaktleitungen an das Stromnetz angeschlossen werden. Der elektrische Anschluss sollte von einem professionellen Elektriker durchgeführt werden.

- Installieren Sie Ihr Gerät so, dass Sie selbst nach der Installation einen leichten Zugang zu den Stromanschlüssen haben.

So installieren Sie die Haube

Alle Abmessungen sind in mm angegeben.

Die zur Vorbereitung des Installationsstandortes nötige Information wird nachstehend angegeben. Die Haube sollte parallel zur Mittelachse des Kochherdes installiert werden. Die Ölfilter des Herdes und der Haube sollten einen Abstand von mindestens 650 mm zueinander haben. Führen Sie die folgenden Schritte zur Installation des Gerätes aus.

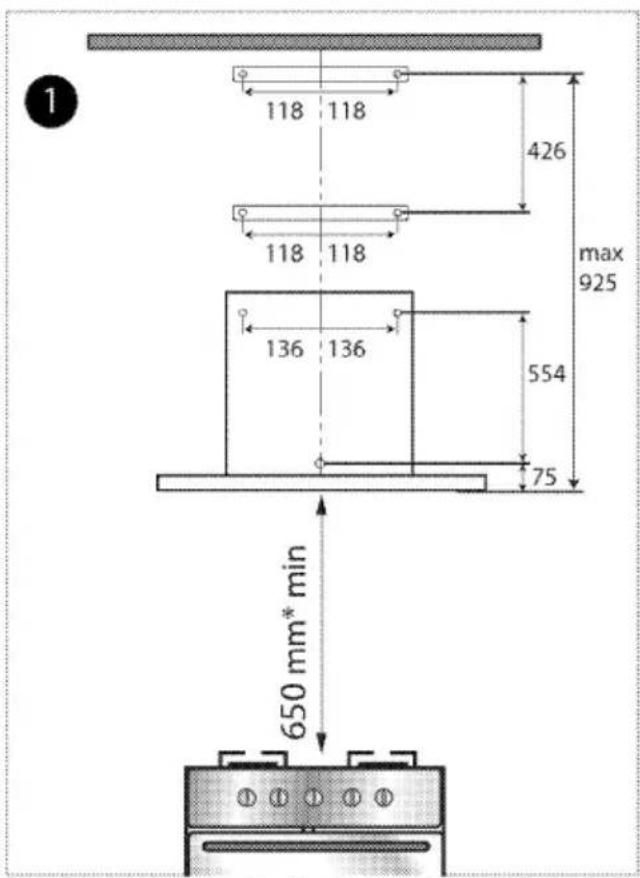

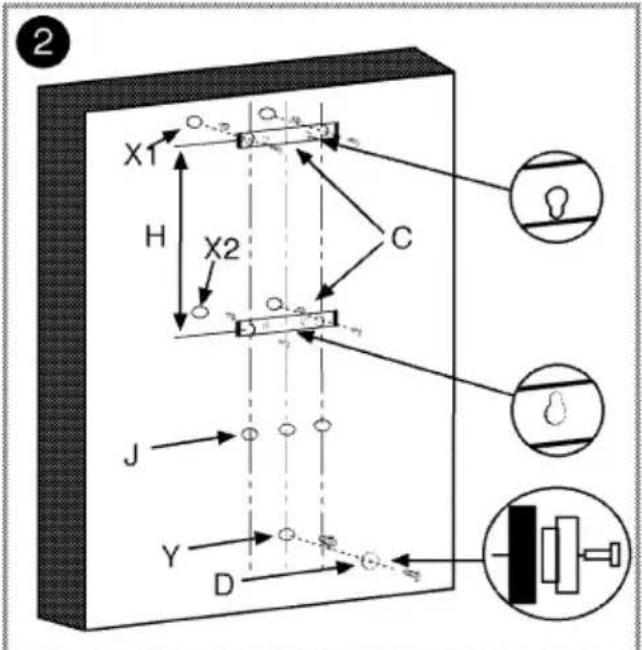

1. Zeichnen Sie in Verlängerung der Mittelachse des Herdes eine Linie von 925 mm Länge an die Wand. Bohren Sie dann 7 Löcher mit einem Durchmesser von 8mm wie in der obigen Abmessung, indem Sie sich an dieser Linie als Achse orientieren.
2. Setzen Sie nun die mitgelieferten Plastikdübel in diese Löcher ein. Überprüfen Sie, ob die Löcher des Anschlusses mit ihnen übereinstimmen.

1. Befestigen Sie Anschlüsse (C) mit zwei mitgelieferten Schrauben in den Löchern X1 und X2, so wie in Abbildung 2 abgebildet. Schrauben

Sie einen Abstandshalter (D) auf Loch Y auf, mit der kleineren Seite zur Wand hin.

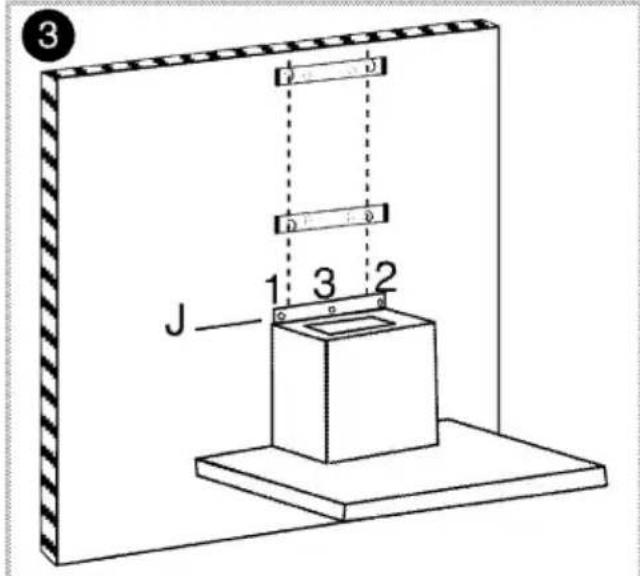

1. Installieren Sie die Haube durch das Schlüsselloch auf der Hinterseite auf den Abstandsring und ziehen Sie sie nach unten, um sicherzustellen, dass sie sicher und fest sitzt. Schrauben Sie dann durch die Löcher J1 und J2 auf der oberen Hinterseite des Gehäuses das Gehäuse an die Wand. Um die Haube vor unbeabsichtigtem Fallen zu bewahren, schrauben Sie sie auch durch Loch J3 an, wie in Abbildung 3 dargestellt.

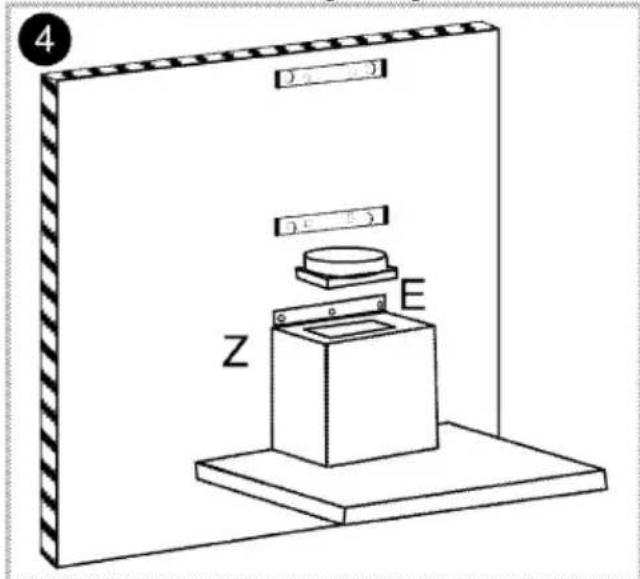

1. Setzen Sie die Abzugsausgangsflansch (E), wie in Abbildung 4 dargestellt, auf den viereckigen Ausgang an der Oberseite der Haube und schrauben Sie die Flansch mit einer mitgelieferten 2,9 mm Schraube an das Gehäuse.

6. Für die Verwendung eines Abzugsrohranschlusses:

Wenn die Haube an ein Abzugsrohr angeschlossen ist, wird die angesaugte Luft durch die Ölfilter durch den Ausgang gesaugt und durch das Abzugsrohr nach außen befördert.

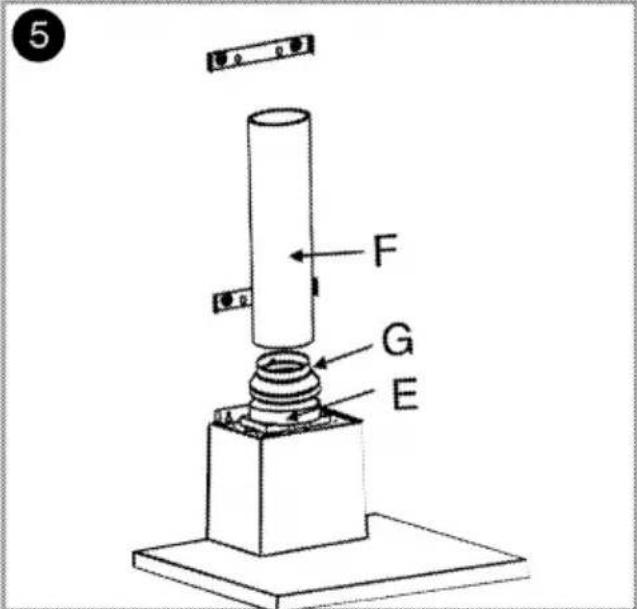

Bei Verwendung dieses Anschlusses muss ein 150mm bis 120mm E-Anschluß an die

Abzugsausgangsflansch installiert werden, so wie in Abb. 5 dargestellt.

Abzugsrohre müssen aus feuerfestem Kunststoff sein. Wenn Sie eine flexible Anschlussart verwenden, sollten Sie das Risiko scharfer Kanten und plötzlicher Bewegungen berücksichtigen.

Ein Abuzg darf auf keinen Fall für zwei Geräte verwendet werden.

Das Abzugsrohr darf nicht größer als 120mm sein, andernfalls wird ein einwandfreier Abzug verhindert.

7. Interner Kreislauf (Einsatz mit Kohlefilter)

Die angesaugte Luft wird bei internem Kreislauf über die Gitter auf dem Abzug durch die Ölfilter und Kohlefilter geleitet, wo sie von Gerüchen gereingt wird.

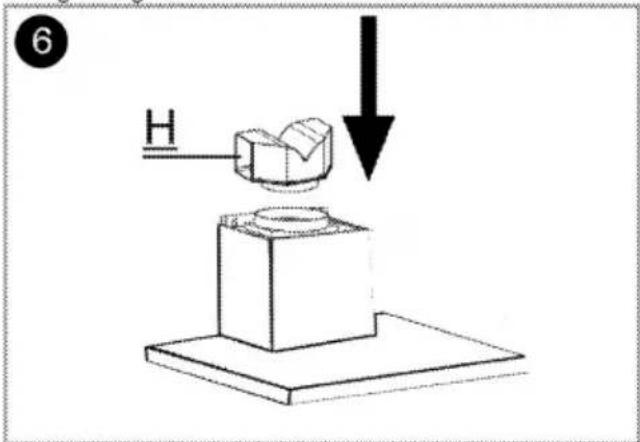

Wie in Abb. 6 dargestellt, wird die Luftorientierungskomponente an Punkt H installiert.

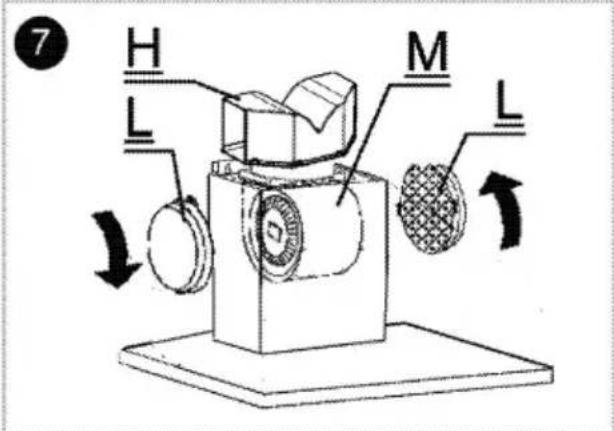

Setzen Sie die Laschen des Kohlefilters (L) auf die Stifte des Motorträgers (M), so wie in Abb. 7 dargestellt, und drehen Sie entgegen dem Uhrzeigersinn, um ihn zu befestigen. Tun Sie das gleiche für den Motorträger auf der anderen Seite.

Bei ausbleibender regelmäßiger Reinigung und Wartung der Kohlefilter und nach Ablauf der Einsatzdauer des Kohlefilters (nach ca. 4 Monaten), können die Filter Feuer verursachen.

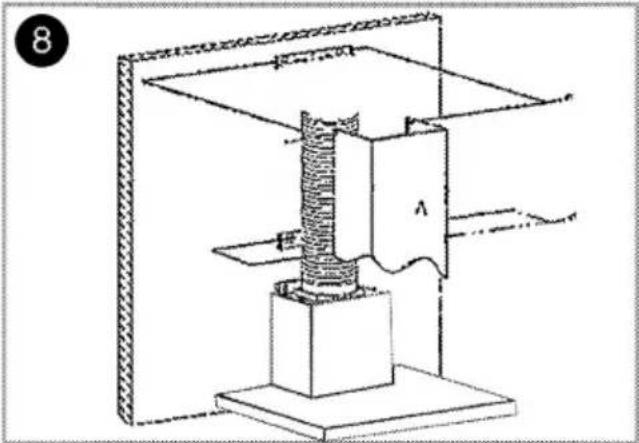

8. Installation des Abzugrohres

Um den oberen Rauchzug A zu installieren, befestigen Sie die oberen Ecken des Rauchzuges an Anschluss (C) wie unten dargestellt und schrauben Sie ihn mit 2,9 mm Schrauben an den Anschluss.

Der Abstand zwischen den Löchern X1 und X2 wird von der Länge des oberen Rauchzuges während der Installation bestimmt.

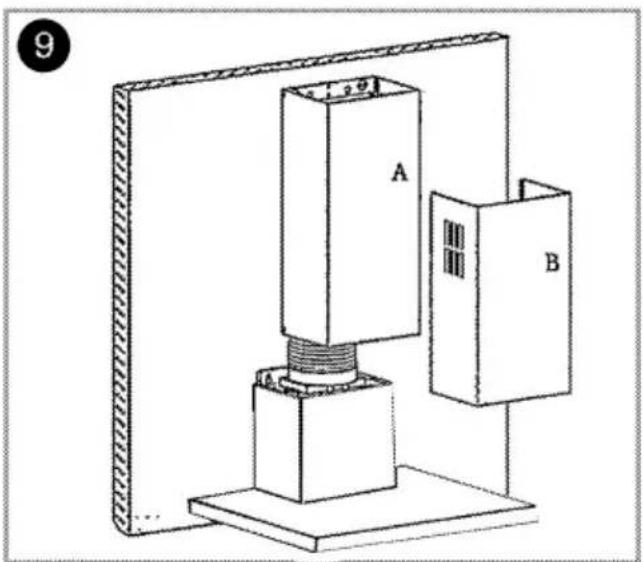

Um den unteren Rauchzug B zu installieren, ziehen Sie den Rauchzug leicht an beiden Seiten und befestigen Sie ihn an den oberen Stiften des Rauchzugs, wie oben dargestellt.

Sie können Ihre Haube auf zwei verschiedene Arten verwenden:

1- Verwendung mit Abzugsanschluss

Gerüche werden über die Abzugsleitung entfernt, die mit einem Anschlussring an der Haube befestigt wird. Der Durchmesser der Abzugsleitung sollte dem Ausgang an der Haube entsprechen. Damit die Luft bei horizontaler Einrichtung der Leitung gut aus dem Raum abgesaugt werden kann, sollte die Leitung leicht aufsteigend angebracht werden (rund 10°).

Der Kohlefilter muss entfernt werden, wenn er in der Haube installiert ist.

2- Verwendung ohne Abzugsanschluss

Die Luft wird durch den Kohlefilter gereinigt und in den Raum zurückgegeben. Der Kohlefilter wird benutzt, wenn keine Abgasleitung im Haus vorhanden ist oder sie nicht installiert werden kann.

- Schließen Sie die Kohlefilter, wie in Artikel 7 der Installation Kapitel beschrieben.

Transport

- Bewahren Sie den Originalkarton auf, falls Sie das Gerät künftig transportieren müssen. Halten Sie sich an die Hinweise auf dem Karton. Falls Sie den Originalkarton nicht mehr besitzen sollten, verpacken Sie das Gerät in Luftpolsterfolie oder starkem Karton, anschließend gut mit Klebeband sichern.

Legen Sie keine Gegenstände auf dem Gerät ab, bewegen Sie das Gerät grundsätzlich in aufrechter Position.

Schauen Sie sich das Gerät nach dem Transport gut an, überzeugen Sie sich davon, dass es nicht zu Beschädigungen gekommen ist.

4 So bedienen Sie die Haube

Die Haube ist mit einem Motor mit verschiedenen Geschwindigkeitsstufen ausgestattet.

Für eine optimale Leistung empfehlen wir Ihnen die niedrige Stufe unter normalen Bedingungen und die hohe Geschwindigkeit bei einer verstärkten Geruchs- und Rauchentwicklung.

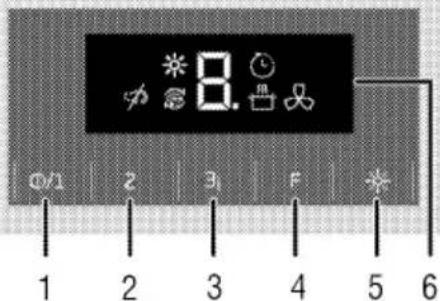

1 Ein-/Austaste / Geschwindigkeit1
2 Geschwindigkeit2
3 Geschwindigkeit3 / Booster
4 Funktionstaste
5 Leuchtentaste
6 Anzeige

Symbol der automatischen Abschaltung

Booster-Symbol

Warnsymbol bei vollem Filter

Symbol des Luftfiltermodus

Symbol des Lautlosmodus

Beleuchtungssymbol

So bedienen Sie die Haube

1. Berühren Sie zum Einschalten der Haube die Ein-/Austaste.
2. Berühren Sie zum Ändern der Geschwindigkeit die Tasten Geschwindigkeit 2 und Geschwindigkeit 3.

» Die Geschwindigkeitsstufe der Haube wird angezeigt.

Berühren Sie nicht beide Tasten gleichzeitig. Dadurch wird eine höhere Geschwindigkeitsstufe aktiviert.

Das Gerät schaltet sich nach spätestens 6 Stunden ab, wenn in dieser Zeit keine Taste berührt wird.

Automatischer Abschaltmodus

1. Berühren Sie die Funktionstaste, wenn das Gerät mit einer beliebigen Geschwindigkeit läuft. Der automatische Abschaltmodus wird aktiviert und das Symbol 📁 erscheint.
2. Das Gerät schaltet sich nach 20 Minuten Betrieb auf der eingestellten Stufe automatisch ab.

Der automatische Abschaltmodus wird deaktiviert, wenn eine beliebige Taste außer der Beleuchtungstaste betätigt wird.

Intensiven Belüftungsmodus (Booster) aktivieren

Drücken Sie die Taste Geschwindigkeit 3 länger als zwei Sekunden. Der intensive Belüftungsmodus wird aktiviert. P und das Symbol 📁 erscheinen und das Gerät arbeitet 10 Minuten lang in diesem Modus. Nach 10 Minuten setzt es den Betrieb mit Geschwindigkeitsstufe 3 fort.

Bei intensiver Lüftung wird der Betrieb bei der Geschwindigkeitsstufe fortgesetzt, die per Taste ausgewählt wurde.

Haube abschalten

1. Berühren Sie die Austaste, wenn die Haube mit einer beliebigen Geschwindigkeit arbeitet.
   » Wird die Haube ausgeschaltet, blinkt „0“ acht Sekunden lang am Display, bis der Motor zum Stillstand gekommen ist. Dies ist kein Fehler.

Beleuchtung bedienen

1. Schalten Sie die Beleuchtung mit der Beleuchtungstaste ein.

Die Beleuchtung schaltet sich ein und das Symbol erscheint.

Beleuchtung abschalten

1. Drücken Sie zum Abschalten der Lampe in kurzen Intervallen die Beleuchtungstaste, bis das Symbol verschwindet.
   Dies Beleuchtung schaltet sich aus und das Symbol ✿ verschwindet.

Die Austaste schaltet die Beleuchtung nicht ab, sondern beendet lediglich die Lüftung.

Lampenleuchtstufe ändern

Sie können die Lampe auf 3 Stufen einstellen.

1. Drücken Sie die Beleuchtungstaste, daraufhin schaltet sich die Lampe ein und die 1. Stufe wird ausgewählt. Drücken Sie die Beleuchtungstaste zum Erhöhen der Leuchtstufe. Mit jeder Betätigung erhöht sich die Stufe um 1. Nach der letzten Stufe schaltet sich die Lampe aus.

Luftfiltermodus

1. Betätigen Sie die Funktionstaste, wenn das Gerät bei keiner Stufe läuft.
   » Der Luftfiltermodus wird aktiviert, C und das Symbol ✉ werden angezeigt.

2. Der Luftfiltermodus arbeitet 10 Minuten bei Geschwindigkeit 1 und stoppt dann innerhalb 1 Stunde für 50 Minuten. Wenn der Luftfiltermodus nicht abgeschaltet wird, läuft er 10 Minuten lang weiter und stoppt innerhalb von 24 Stunden jede Stunde 50 Minuten lang.

Sie können den Luftfiltermodus bei niedriger Geschwindigkeit zum langsamen Entfernen von Haushaltsgerüchen benutzen.

Luftfiltermodus abschalten

1. Sie können den Luftfiltermodus durch Betätigen einer beliebigen Geschwindigkeitstaste oder durch Berühren der Ausaste aus ausschalten, während er aktiv ist.

Wenn Sie bei aktiviertem Luftfiltermodus das Gerät bei jeglicher Geschwindigkeitsstufe aus- und wieder einschalten, wird der Luftfiltermodus nicht wieder aktiviert.

Nach einem Stromausfall wird der Luftfiltermodus nicht wieder aktiviert.

Filter-voll-Warnung

Nach jeweils 100 Betriebsstunden blinken das Symbol F und die Stufenanzeige der Reihe nach am Display.

Außerdem erscheint das Symbol am Display. Reinigen Sie Ihren Filter. Die Filter-voll-Warnung verschwindet nach der Reinigung nicht automatisch. Sie setzen sie zurück, indem Sie die Funktionstaste und die Taste für Geschwindigkeit 3 gemeinsam 3 Sekunden lang gedrückt halten.

Wenn die Haube eine Warnung wegen vollen Filters ausgegeben hat, wird diese bei einem Stromausfall nicht zurückgesetzt.

Lautlosmodus

Im Lautlosmodus werden keine Tastentöne von der Haube ausgegeben. Betätigen Sie die Funktionstaste, bis das Symbol für den Lautlosmodus erscheint. Um den Lautlosmodus wieder abzuschalten, betätigen Sie die Funktionstaste, bis das Symbol wieder verschwindet.

Fernbedienung

Sie können Ihr Gerät auch mit der Fernbedienung bedienen.

Der Punkt am Display blinkt zweimal bei jeder Betätigung einer Fernbedienungstaste, wenn die Haube darüber bedient wird.

Abschalttaste Filter-voll-Warnung

Lautlosmodus-Taste

Abschalttaste Lautlosmodus

Leuchtentaste

Lampenleuchtstufe-erhöhen-Schalter

Lampenleuchtstufe-verringern-Schalter

Haube per Fernbedienung bedienen

1. Betätigen Sie zum Einschalten der Haube die Ein-/Austaste an der Fernbedienung.

» Die Haube läuft dann mit Geschwindigkeit 1 an.

1. Ändern Sie die Geschwindigkeit wie gewünscht mit der -Schneller- oder Langsamer-Taste.
   » Die Geschwindigkeitsstufe der Haube wird angezeigt.

Drücken Sie niemals zwei Tasten gleichzeitig.

Das Gerät schaltet sich nach 6 Stunden ab, wenn in dieser Zeit keine Taste betätigt wird.

Haube per Fernbedienung ausschalten

1. Drücken Sie auf die Ein-/Austaste an der Fernbedienung, wenn die Haube mit einer beliebigen Geschwindigkeit läuft.
   » Wird die Haube ausgeschaltet, blinkt „0““acht Sekunden lang am Display, bis der Motor zum Stillstand gekommen ist. Dies ist kein Fehler.

Automatischen Abschaltmodus per Fernbedienung aktivieren

1. Drücken Sie die Taste 📁 an der Fernbedienung, während das Gerät mit einer beliebigen Geschwindigkeit läuft. Der automatische Abschaltmodus wird aktiviert und das Symbol 📁 erscheint.
2. Das Gerät schaltet sich nach 20 Minuten Betrieb auf der eingestellten Stufe automatisch ab.

Der automatische Abschaltmodus wird deaktiviert, wenn eine andere Geschwindigkeitsstufe als die aktuell laufende gewählt wird.

Intensiven Belüftungsmodus (Booster) per Fernbedienung aktivieren

Drücken Sie die Taste 📄 an der Fernbedienung, während das Gerät mit einer beliebigen Geschwindigkeit läuft. Der intensive Belüftungsmodus wird aktiviert. P und das Symbol 📄 erscheinen und das Gerät arbeitet 10 Minuten lang in diesem Modus. Nach 10 Minuten setzt es den Betrieb mit Geschwindigkeitsstufe 3 fort. Drücken Sie zum Abschalten des intensiven Belüftungsmodus die Schneller- oder –Langsamer-Taste. Der Betrieb wird dann mit der ausgewählten Geschwindigkeit fortgesetzt.

Beleuchtung per Fernbedienung bedienen

1. Drücken Sie ✿ zum Einschalten der Beleuchtung die Beleuchtungstaste.
   » Die Beleuchtung schaltet sich ein und das Symbol erscheint.

Beleuchtung per Fernbedienung ausschalten

1. Drücken Sie ✿ zum Abschalten erneut auf die Beleuchtungstaste.
   » Die Beleuchtung schaltet sich aus und das Symbol

verschwindet.

Lampenleuchtstufe über den Regler ändern

Sie können die Lampe auf 3 Stufen einstellen.

1. Mit + erhöhen Sie die Leuchtstufe.
2. Mit - verringern Sie die Leuchtstufe.

Das Ein- oder Ausschalten der Beleuchtung hat keinen Einfluss auf den Haubenbetrieb.

Die Ein-/Austaste schaltet die Beleuchtung nicht ab, sondern beendet lediglich die Lüftung.

Luftfiltermodus per Fernbedienung aktivieren

1. Drücken Sie bei ausgeschaltetem Gerät die Taste

, ohne die Ein-/Austaste an der edienung zu betätigen.

» Der Luftfiltermodus wird aktiviert, C und das Symbol
werden angezeigt.
2. Der Luftfiltermodus arbeitet 10 Minuten bei Geschwindigkeit 1 und stoppt dann innerhalb 1 Stunde für 50 Minuten. Wenn der Luftfiltermodus nicht abgeschaltet wird, läuft er 10 Minuten lang weiter und stoppt innerhalb von 24 Stunden jede Stunde 50 Minuten lang.

Sie können den Luftfiltermodus bei niedriger Geschwindigkeit zum langsamen Entfernen von Haushaltsgerüchen benutzen.

Luftfiltermodus per Fernbedienung deaktivieren

1. Wenn der Luftfiltermodus aktiv ist, schalten Sie ihn durch Betätigen der Schneller-Taste, Ein-

/Austaste- oder 📋-Taste aus.

Wenn Sie bei aktiviertem Luftfiltermodus das Gerät bei beliebiger Geschwindigkeitsstufe aus- und wieder einschalten, wird der Luftfiltermodus nicht wieder aktiviert.

Nach einem Stromausfall wird der Luftfiltermodus nicht wieder aktiviert.

Filter-voll-Warnung per Fernbedienung ausschalten

Nach jeweils 100 Betriebsstunden blinken das Symbol F und die Stufenanzeige der Reihe nach am Display. Außerdem erscheint das Symbol am Display. Reinigen Sie Ihren Filter. Die Filter-voll-Warnung verschwindet nach der Reinigung nicht automatisch. Betätigen Sie zum Abschalten der Filter-voll-Warnung die Taste an der Fernbedienung.

Wenn die Haube eine Warnung wegen vollem Filter ausgegeben hat, wird diese bei einem Stromausfall nicht zurückgesetzt.

Lautlosmodus pder Fernbedienung aktivieren Im Lautlosmodus werden keine Tastentöne von der Haube ausgegeben. Schalten Sie den Lautlosmodus mit der Taste 🚗 an der Fernbedienung ein. Das Symbol 🚗 erscheint am Display. Mit der Taste 🚗 deaktivieren Sie den Lautlosmodus, wodurch das Gerät wieder akustisch auf jede Tastenbetätigung aufmerksam macht. Das Symbol 🚗 verschwindet.

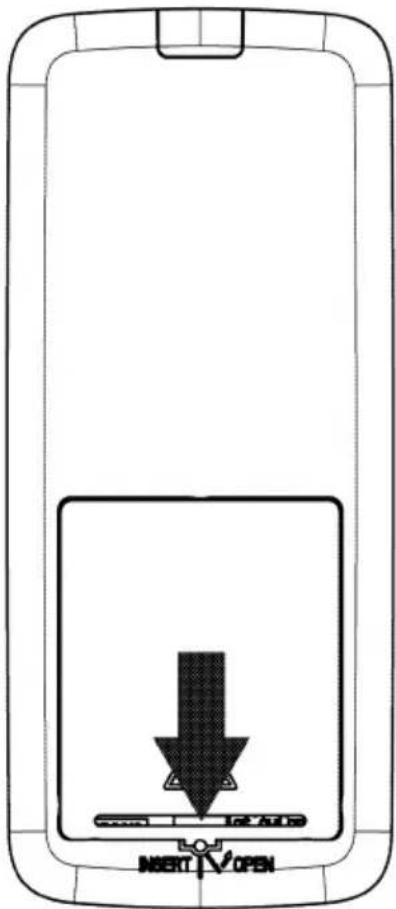

Fernbedienungsbatterie wechseln

1. Lösen Sie den Deckel an der mit einem Pfeil markierten Stelle und öffnen Sie das Batteriefach.

2. Legen Sie eine neue Batterie vom Typ CR2016 ein.

3. Schließen Sie das Batteriefach wieder.

Wenn das Gerät nicht korrekt auf die Befehle der Fernbedienung reagiert, sind die Batterien wahrscheinlich leer. Leere Batterien sollten immer sofort aus dem Batteriefach entnommen und entsorgt werden.

Der Hersteller übernimmt keine Garantie für durch auslaufende Batterien entstehende Schäden.

Umweltschutz

Dieses Symbol an den Batterien oder ihrer Verpackung besagt, dass die Batterien nicht als normaler Haushaltsmüll gelten. An man-chen Batterien befindet sich außerdem ein chemisches Symbol. Das chemische Symbol HG erscheint, wenn der Quecksilberanteil in den Batterien mehr als 0,0005 % beträgt. Ein PB-Symbol gibt an, dass der Bleianteil in den Batterien höher als 0,004 % ist. Doch auch Batterien ohne Schwermetalle sollten nicht mit dem Hausmüll entsorgt werden. Bitte entsorgen Sie alle leeren Batterien auf umweltfreundliche Weise. Informieren Sie sich dazu über die bei Ihnen geltenden Vor-schriften.

5 Reinigung und Wartung

Allgemeine Hinweise

Durch regelmäßiges Reinigen verlängern Sie die Lebenserwartung Ihres Gerätes und beugen Fehlfunktionen vor.

GEFAHR:

Trennen Sie das Gerät von der Stromversorgung, bevor Sie es reinigen oder pflegen. Es besteht Stromschlaggefahr!

• Reinigen Sie das Gerät nach jedem Einsatz gründlich. Dadurch lassen sich Speisereste leichter entfernen und können sich beim nächsten Einsatz des Ofens nicht einbrennen.
• Zur Reinigung benötigen Sie keine Spezialreiniger. Verwenden Sie am besten warmes Wasser mit etwas herkömmlichem Reiniger, ein weiches Tuch oder einen Schwamm. Anschließend mit einem Tuch trocknen.
• Verzichten Sie auf Reinigungsmittel, die Säuren oder Chlor enthalten, wenn Sie Edelstahl und Griffe reinigen. Reinigen Sie diese Teile mit einem weichen Tuch und etwas Flüssigreiniger (kein Scheuermittel); wischen Sie dabei am besten nur in eine Richtung.

Durch bestimmte Reiniger und Hilfsmittel können die Oberflächen des Gerätes beschädigt werden.

Verwenden Sie keine aggressiven Reinigungsmittel, keine Scheuermittel und keine scharfen oder spitzen Gegenstände bei der Reinigung.

Verzichten Sie auf Dampfreiniger.

Aluminiumfilter

Dieser Filter filtert Ölpartikel aus der Luft. Es wird empfohlen, den Filter bei normalem Gebrauch einmal pro Monat zu reinigen. Bitte entfernen Sie für diesen Vorgang zuerst die Aluminiumfilter. Waschen Sie die Filter mit flüssigem Spülmittel und Wasser und setzen Sie sie nach dem Trocknen wieder ein. Die Farbe der Aluminiumfilter kann aufgrund von häufigem Waschen verblassen. Das ist normal und bedeutet nicht, dass Sie sie wechseln müssen.

Die Aluminiumfilter sind spülmaschinenfest.

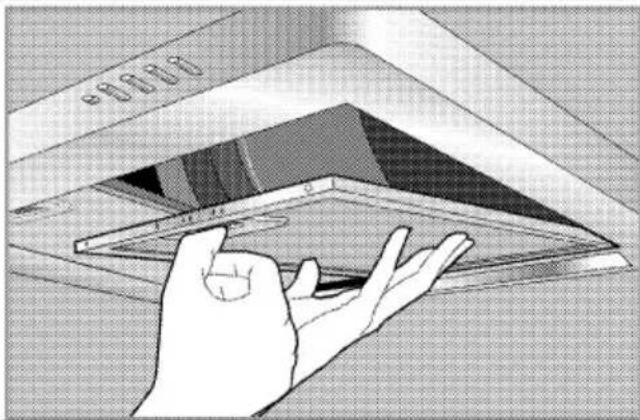

Aluminiumfilter entfernen

1. Drücken Sie die Sperre des Aluminiumfilters nach vorne.
2. Drücken Sie den Filter leicht nach unten und ziehen Sie ihn nach vorn. Ansonsten könnten Sie den Filter biegen.
3. Gehen Sie nach der Reinigung in umgekehrter Reihenfolge vor, um den Aluminiumfilter wieder einzusetzen.

Kohlefilter (Verwendung ohne Abzug)

Kohlefilter dürfen unter keinen Umständen gewaschen werden.

Er sollte bei normalem Gebrauch alle 4 Monate ausgewechselt werden. Sie können die Kohlefilter von einem autorisierten Servicedienst beziehen.

Beleuchtung auswechseln

GEFAHR:

Bevor Sie die Beleuchtung auswechseln, sorgen Sie dafür, dass das Gerät vollständig von der Stromversorgung getrennt ist; ansonsten droht Verbrennungs- und Stromschlaggefahr. Wenn die Leuchte heiß ist, lassen Sie Sie abkühlen. Verbrennungsgefahr durch heiße Flächen!

Spezifikationen zur Leuchte finden Sie in Technische Daten, Seite 10. Passende Leuchtmittel erhalten Sie beim autorisierten Kundendienst.

Die Position der Leuchte kann etwas von der Abbildung abweichen.

Die in diesem Gerät verwendete Lampe ist nicht zur Raumbeleuchtung geeignet. Der vorgesehene Zweck dieser Lampe besteht darin, dass der Nutzer Lebensmittel besser sehen kann.

1. Zum Ausbau der Lampe drücken Sie diese leicht in das Gehäuse (1). Anschließend nehmen Sie die Lampe durch Drehen gegen den Uhrzeigersinn (2) heraus.

1. Schrauben Sie die neue Lampe im Uhrzeigersinn ein.
2. Ein Klicken ist zu hören, wenn die Lampe richtig sitzt.

6 Problemlösung

Das Gerät funktioniert nicht.

• Die Sicherung ist durchgebrannt oder hat ausgelöst. >>> Kontrollieren Sie die Sicherungen im Sicherungskasten. Bei Bedarf austauschen oder zurücksetzen.
• Das Gerät ist nicht richtig an die Steckdose angeschlossen. >>> Überprüfen Sie den Anschluss.
- Die Geschwindigkeit kann nicht eingestellt werden. >>> Drücken Sie die erforderliche Geschwindigkeitstaste.
- Die Stromversorgung wurde unterbrochen. >>> Überprüfen Sie die Stromversorgung. Kontrollieren Sie die Sicherungen im Sicherungskasten. Sicherungen bei Bedarf austauschen oder zurücksetzen.

Die Beleuchtung der Dunstabzugshaube funktioniert nicht.

• Das Leuchtmittel ist defekt. >>> Ersetzen Sie das Leuchtmittel.
- Die Stromversorgung wurde unterbrochen. >>> Überprüfen Sie die Stromversorgung. Kontrollieren Sie die Sicherungen im Sicherungskasten. Sicherungen bei Bedarf austauschen oder zurücksetzen.

Falls sich ein Problem nicht mit den obigen Hinweisen lösen lassen sollte, wenden Sie sich bitte an den autorisierten Kundendienst oder an den Händler, bei dem Sie das Gerät gekauft haben. Versuchen Sie niemals, ein defektes Gerät selbst zu reparieren.

Garantiebedingungen

Für unsere Geräte übernehmen wir die Garantie zu den nachfolgend aufgeführten Bedingungen:

1. elektrabregenz elektrabregenz gewährt eine Garantie von 24 Monaten, gerechnet vom Tag der Lieferung an den Endverbraucher. Der Kaufbeieg dient als Nachweis, Diese Garantiezusage gilt nur gegenüber Endabnehmern, die Erstkäufer unserer Geräte vom Händler sind.

2. Durch diese Garantie ist die gesetzliche Gewährleistungspflicht nicht eingeschränkt.

3. Innerhalb der Garantiezeit wird unser Kundendienst Mängel des Gerätes, die nachweislich auf Material- oder Fertigungsfehler zurückzuführen sind, nach Überprüfung der Verhältnismäßigkeit beheben. Die Entscheidung welcher Art der Nachbesserung erfolgt liegt ausschließlich bei Wir übernehmen die für die Beseitigung des Mangels anfallenden Kosten für Arbeitszeit und Material.

4. Unsere Garantieleistung erfolgt nur, wenn das Gerät sachgemäß und unter Beachtung unserer Auf- und Einbauvorschriften behandelt wurde. Unsere Garantie erstreckt sich nicht auf leicht zerbrechliche Teile aus Glas oder Kunststoff, sowie Verbrauchsteile, wie z.B. Aktivkohlefilter, Glimmlampen, Glühbirnen, etc., sowie Schäden, die durch abnorme Bedingungen in der Strom- bzw. Wasserzufuhr oder durch höhere Gewalt verursacht werden. Transportschäden fallen nicht unter diese Garantie.

Schäden außerhalb des Gerätes, sowie Schäden durch Eingriffe bzw. Reparaturen von Personen, die nicht durch elektrabregenz ermächtigt wurden, sind von der Garantieleistung ausgeschlossen.

1. Garantiepflichtige Mängel müssen unverzüglich der nächstgelegenen elektrabregenz-Kundendienststelle unter Vorlage des Kaufbeleges gemeldet werden.

2. Durch Garantieleistungen wird die Garantiefrist des Gerätes nicht verlängert. Bitte überprüfen Sie das Gerät sofort nach Übernahme und melden Sie eventuelle Fehler innerhalb von 14 Tagen.

Wir danken Ihnen, dass Sie ein Qualitätsprodukt von elektrabregenz erworben haben und wünschen Ihnen viel Freude!

elektrabregenz

KUNDENDIENST

Wien/Niederösterreich Süd/Burgenland Nord:

Elekrotechnik Zimmermann, Richard-Strauss-Straße 45, 1230 Wien,

Tel.: [phone], Mobil: 0664 814 44 44

Niederösterreich Nord:

Schienertechnik GmbH, Fladnitzerweg 30, 2070 Retz,

Tel.: [phone], Mobil: 0664 814 44 44

Steiermark/Kärnten/Burgenland Süd/Osttirol

Elektrotechnik Hochegger, Eckertstraße 7, 8020 Graz,

Tel.: [phone], Mobil: 0664 814 44 44

Oberösterreich:

Fragner Haushaltsgeräte Service GmbH, Derfflingerstraße 12, 4020 Linz,

Tel.: [phone], Mobil: 0664 814 44 44

Salzburg:

Hausgerätetechnik Kollmann und Arbinger GmbH, Sankt Georgener Landstraße 6, 5113 Sankt Georgen bei Salzburg,

Tel.: [phone], Mobil: 0664 814 44 44

Tirol:

Elektrotechnik Wurm GmbH, Fiecht Au 32, 6134 Vomp,

Tel.:[phone], Mobil: 0664 814 44 44

Vorarlberg:

Expert Schelling GmbH, Lustenauer Straße 1, 6850 Dornbirn,

Tel.: [phone], Mobil: 0664 814 44 44

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten!
