LB LTS 61 H - Waschmaschine Otsein-Hoover - Kostenlose Bedienungsanleitung

Produkttyp	Waschmaschine
Marke	Otsein-Hoover
Modell	LB LTS 61 H
Fassungsvermögen (trockene Wäsche)	4,5 kg
Abmessungen (H × B × T)	91,5 × 85 × 60 cm
Spannung	230 V
Frequenz	50 Hz
Maximale Leistungsaufnahme	2300 W
Heizleistung	1950 W
Motorleistung Waschen	360 W
Motorleistung Schleudern	560 W
Pumpenleistung	30 W
Schleudergeschwindigkeit	500 oder 600 U/min
Wasserverbrauch (Programm 60 °C)	65 Liter
Energieverbrauch (Programm 60 °C)	1,21 kWh
Energieeffizienzklasse	C
Absicherung (Netzsicherung)	10 A
Wasserdruck (Hydraulikkreislauf)	0,05 – 0,8 MPa
Programme	Baumwolle, Synthetik, Wolle, 29-Minuten-Schnellprogramm, Schleudern, Spülen, Abpumpen
Sicherheitsfunktionen	Deckelverriegelung nach Programmende (ca. 2 Minuten)
Besondere Ausstattung	Halbe Trommel-Taste, Schleuderstopp-Taste, Spülstopp-Taste, Kaltwaschprogramm-Taste
Waschmittelzufuhr	4 Fächer: Vorwäsche (I), Hauptwäsche (II), Bleichmittel, Weichspüler

Häufig gestellte Fragen - LB LTS 61 H Otsein-Hoover

Wie öffne ich die Trommel der Waschmaschine Otsein-Hoover LB LTS 61 H?

Heben Sie die obere Klappe an, drücken Sie den Riegel B und üben Sie Druck auf die vordere Klappe C aus, bis sich die Klappen lösen. Öffnen Sie dann die hintere und vordere Klappe. Achten Sie beim Schließen auf korrekten Sitz, um Schäden zu vermeiden.

Welche Waschmittelmenge wird für die Hauptwäsche empfohlen?

Für die Hauptwäsche (Fach II) werden 120 g Waschmittel für 4,5 kg Wäsche empfohlen. Die maximale Füllmenge ist mit 'MAX' gekennzeichnet, die empfohlene mit 'EMPFOHLEN'.

Was bedeutet die Restzeitanzeige (t) am Bedienfeld?

Die Restzeitanzeige zeigt die verbleibende Programmdauer in Minuten an. Es handelt sich um Richtwerte, die je nach Beladung, Temperatur und Wasserbedingungen variieren können.

Wie stelle ich ein Waschprogramm ein?

Drehen Sie den Programmwahlschalter (A) bis das gewünschte Programm mit der Markierung übereinstimmt. Wählen Sie ggf. die Temperatur mit dem Temperaturwahlschalter (B) und Optionen mit den Tasten. Drücken Sie dann die Ein/Aus-Taste (H) zum Start.

Was tun, wenn die Tür nach dem Waschgang verschlossen bleibt?

Eine Sicherheitsvorrichtung verhindert das Öffnen des Deckels direkt nach dem Schleudern. Warten Sie etwa 2 Minuten, bis die Verriegelung freigegeben wird.

Wie reinige ich die Waschmaschine?

Reinigen Sie das Flusensieb regelmäßig und wischen Sie die Türdichtung ab. Führen Sie gelegentlich einen Leerlauf bei 90 °C mit einem Spezialreiniger durch, um Ablagerungen zu entfernen.

Kann ich die Schleuderdrehzahl ändern?

Das Modell LB LTS 61 H hat feste Schleuderdrehzahlen von 500 oder 600 U/min, je nach Version. Eine individuelle Einstellung ist nicht möglich.

Was ist das 29-Minuten-Schnellprogramm und wie wird es verwendet?

Das 29-Minuten-Programm wäscht maximal 2 kg Wäsche bei 50 °C. Füllen Sie das Waschmittel in Fach I (Vorwäsche). Es kann auch als Vorwäsche für stark verschmutzte Wäsche genutzt werden.

Welche Programme sind für Wolle geeignet?

Für Wolle und empfindliche Textilien steht Programm 8 (Wolle) mit maximal 40 °C zur Verfügung. Die maximale Beladung beträgt 1 kg.

Was bedeutet die Taste 'Spülstopp'?

Die Spülstopp-Taste unterbricht das Programm nach dem letzten Spülgang; die Wäsche bleibt im Wasser liegen, um Knitterfalten zu vermeiden. Zum Schleudern die Taste erneut drücken.

BEDIENUNGSANLEITUNG LB LTS 61 H Otsein-Hoover

Lesen Sie bitte die in diesem Handbuch enthaltenen Informationen aufmerksam durch. Sie finden hier praktische Hinweise, um optimalen Nutzen aus Ihrer Waschmaschine ziehen können.

Diese "Gebrauchsanweisung" enthält alle erforderlichen Angaben für den täglichen Gebrauch ihres Gerätes. Bewahren Sie das Heft für späteres Nachschlagen gut auf.

Es wird ein "Installations- und Wartungshandbuch" beigefügt, welches Sie bitte für die Installation und die Wartung Ihrer Waschmaschine zu Rate ziehen wollen. Dasselbe gilt bei eventuell auftretenden Fehlern oder Nachfragen in Bezug auf die Auswahl der Wäsche beim Waschen oder die Wäscheetiketten Ihrer Kleidungsstücke sowie geeignete Methoden zur Entfernung besonders hartnäckiger Flecken.

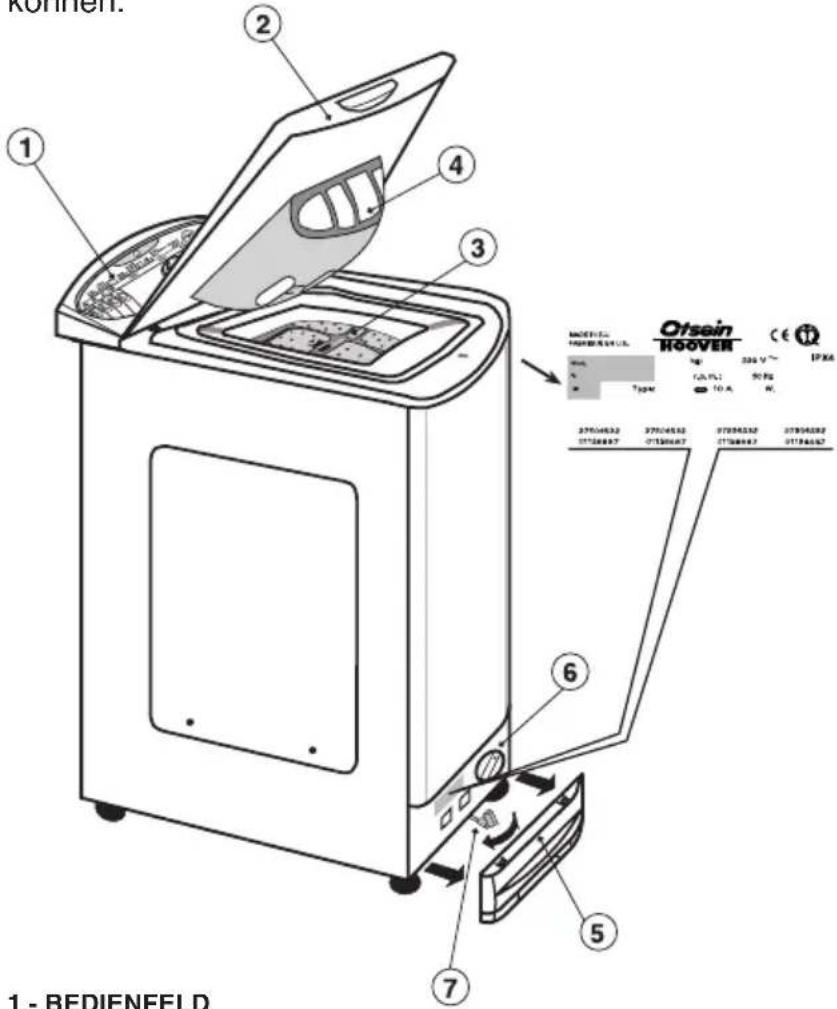

Wenn Sie sich an OTSEIN/HOOVER oder eines der Kundendienstzentren wenden, so geben Sie bitte stets das Modell, die Nummer sowie die G-Nummer (falls vorhanden) an. Also sollten Sie nach Möglichkeit alle auf dem Typenschild befindlichen Angaben zur Hand haben.

INHALT

seite

GARANTIE 17

TECHNISCHE DATEN 18

ÖFFNEN DER TROMMEL – EINGEBEN DER WÄSCHE ..... 19

EINFÜLLEN VON WASCHMITTEL 20

ANWAHL DER WASCHPROGRAMME 21

BESCHREIBUNG DER BEDIENFELDELEMENTE 22

PROGRAMMTABELLE 25

1.

Das Gerät wird zusammen mit einer Garantiebescheinigung ausgeliefert.

2.

Teil B bewahren Sie bitte ordnungsgemäß ausgefüllt sorgfältig auf, um ihn im Bedarfsfall dem Kundendienst in Verbindung mit der Rechnung über den Kauf des Gerätes vorweisen zu können.

Vergessen Sie bitte nicht, den Teil A der Garantiebescheinigung für die entsprechende Überprüfung der Angaben innerhalb von 15 Tagen ab dem Kaufdatum an uns zurückzuschicken.

TECHNISCHE DATEN

Fassungsvermögen an trockener Wäsche .... kg.

Spannungswert ...... V.

Motorleistung beim Waschen W.

Motorleistung beim Schleudern W.

Leistung der Elektropumpe W.

Leistung des Heizwiderstands ...... W.

Maximal aufgenommene Leistung .... W.

Amperezahl Netzsicherung...... A.

Im Hydraulikkreislauf herrschender Druck ....MPa

Schleudergeschwindigkeit ...... UpM

Wasserverbrauch (Waschprogramm 60°C) .....liter

Energieverbrauch (Waschprogramm 60°C) ..... kWh

Energetische Wirksamkeitsklasse ....

500 UpM 600 UpM

4,5	4,5
230	230
360	360
560	560
30	30
1.950	1.950
2.300	2.300
10	10
0,05 min.	0,05 min.
0,8 max.	0,8 max.
500	600
65	65
1,21	1,21
C	C

Heben der oberen Klappe A und diese vollständig öffnen. Danach die Wäschetrommel wie nachstehend angezeigt öffnen:

2.

Den Riegel B drücken und gedrückt halten. Auf die vordere Klappe C so Druck ausüben, dass sich die Klappen C und D voneinander lösen.

3.

Hintere Klappe D öffnen. Vordere Klappe C öffnen. Wäsche in die Wäschetrommel geben.

4.

Vordere Klappe C herunterlassen. Hintere Klappe D herunterlassen, sodass der Falz perfekt in den Haken der vorderen Klappe C passt. Loslassen.

5.

Sicherstellen, dass beide Klappen optimal ineinanderliegen und geschlossen sind.

ACHTUNG:

ES IST VON ENTSCHEIDENDER WICHTIGKEIT, DASS DAS SCHLIESSEN DER TROMMEL MIT ÄUSSERSTER VORSICHT GESCHIEHT, UM MÖGLICHE SCHÄDEN AN DER WÄSCHE UND DER WASCHMASCHINE ZU VERMEIDEN.

2 min.

ACHTUNG: Eine spezielle Sicherheitsvorrichtung verhindert das Öffnen des Deckel gleich im Anschluß an den Waschvorgang; nach Ablauf des Schleuderns warten Sie bitte ungefähr 2 Minuten, bevor Sie den Deckel öffnen.

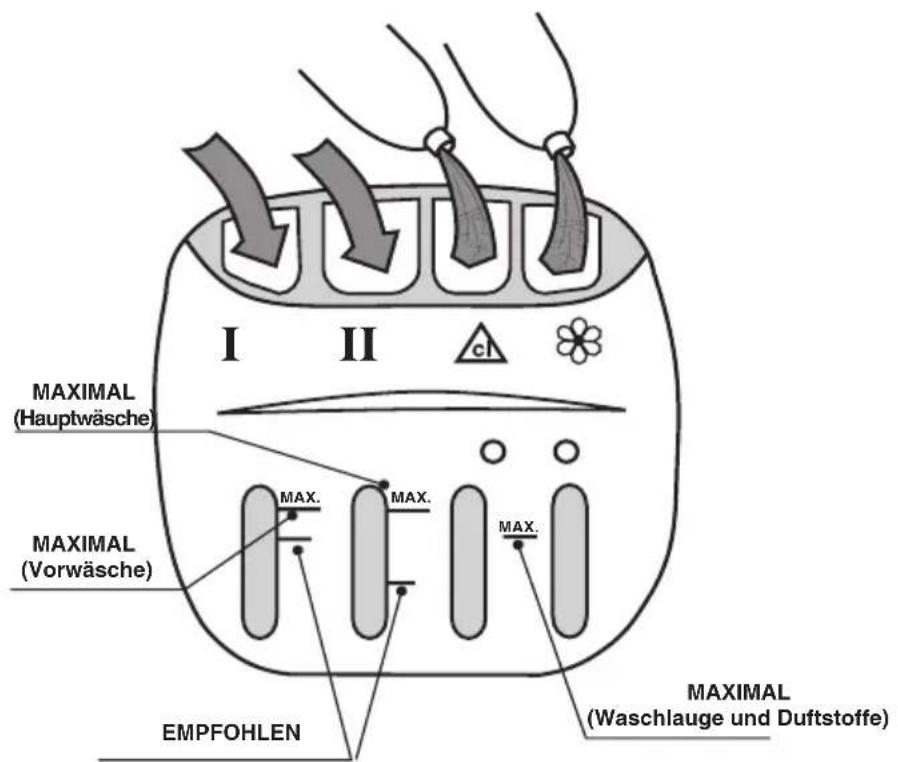

Der Waschmittelbehälter ist in 4 Fächer unterteilt :

• Das Fach I dient zur Aufnahme von Waschmittel in Pulverform für die Vorwäsche. Die empfohlene Menge beträgt 60 gr. Waschmittel (für 4,5 kg).
• Das Fach II dient zur Aufnahme von Waschmittel in Pulverform für die Hauptwäsche. Die empfohlene Menge beträgt 120 gr. Waschmittel (für 4,5 kg).
• Das Fach cl dient zur Bleichmittelaufrahme. Die empfohlene Menge beträgt 7 cl.
• Das Fach ist für Weichspüler, Duftmittel und andere spezielle Zusatzmittel vorgesehen. Empfohlene Menge: 5 cl.

Am Waschmittelbehälter sind zwei Hinweislinien angebracht :

• EMPFOHLEN (untere Linie). Zeigt den empfohlenen Pegel in den Fächern für Vorwäsche und Hauptwäsche an.
• MAX. Zeigt den Höchstpegel an, der nicht überschritten werden darf.

BEI DER ANWAHL EINES WASCHPROGRAMMS VERGEWISSERN SIE SICH BITTE, DASS DIE START / STOP-TASTE NICHT GEDRÜCKT IST.

Bei der Auswahl wird wie folgt vorgegangen :

- Das gewünschte Waschprogramm wird mit Hilfe des entsprechenden Bedienschalters (A) angewählt. Ziehen Sie hierzu die Programmtabelle zu Rat.

Wenn das Modell damit ausgestattet ist:

- Wählen Sie die Waschtemperatur mit dem entsprechenden Bedienelement aus.

- Anschließend werden die verschiedenen Optionen angewählt, die über die Tasten zur Verfügung stehen.

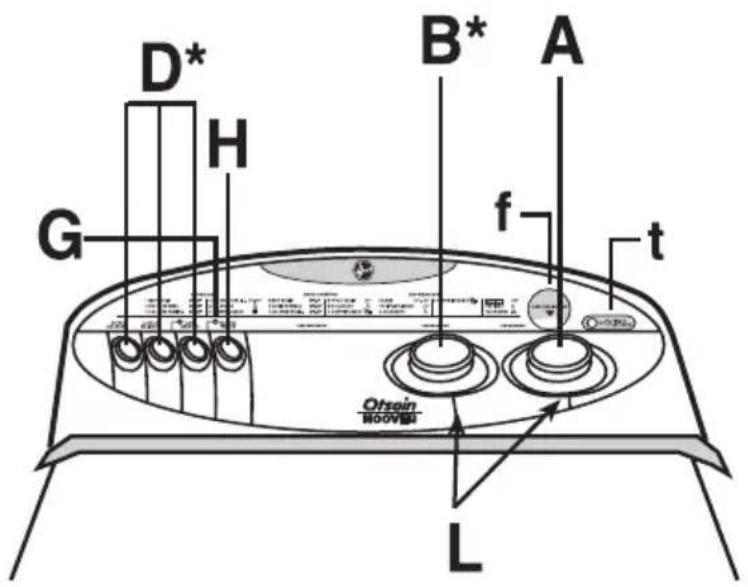

PROGRAMMWAHLSCHALTER ...... A

• PROGRAMMPHASENANZEIGE ...... f
• RESTZEITANZEIGE .... t

TEMPERATURWAHLSCHALTER B*

DRUCKKNÖPPE D*

LEUCHTTASTE EIN/AUS ...... G

EIN/AUSSCHALTTASTE ...... H

MARKIERUNG ÜBEREINSTIMMT L

IN NACHSTEHENDER TAFEL SIND DIE AUF DER WASCHMASCHINE ANGEGEBENEN SYMBOLE ANGEGEBEN UND ILLUSTRIERT, SOWIE DEREN FUNKTION ANGEGEBEN. DIE MIT (*) MARKIERTEN SYMBOLE SIND NICHT IN ALLEN MODELLEN VORHANDEN.

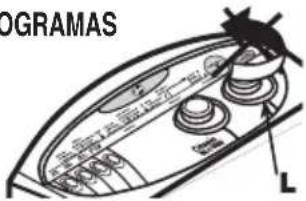

A. PROGRAMMWAHLSCHALTER

PROGRAMAS

An diesem Schalter wird das gewünschte Waschprogramm eingestellt. Hierzu Schalter drehen, bis das Programm (Nummer oder Symbol) mit der Markierung übereinstimmt.(L)

Den Bedienschalter AUF KEINEN FALL entgegen dem Uhrzeigersinn drehen und den Einschalter (H) nicht vor der Auswahl des Waschprogramms betätigen.

Sollten Sie nach Beginn eines Programms die Position des Schalters ändern oder ein anderes Programm auswählen wollen, drücken Sie die Taste «EIN/AUS-TASTE». Nachdem sie Die gewünschte Änderung vorgenommen haben, drücken Sie erneut diese Taste.

f. PROGRAMMPHASENANZEIGE

Hier wird beim Programmablauf die gewählte Programmphase angezeigt.

Hier wird die Zeitrichtwert in Minuten bis zum Programmende angezeigt.

Die Programmdauer ist RICHTWERTE. Diese Dauer des Waschvorgangs kann je nach der gewählten Temperatur, der Menge und Art der Ladung und den installationsbedingungen (Wassertemperatur, Umgebungstemperatur, Netzwasserdruck usw.) länger oder kürzer sein.

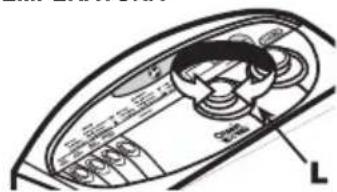

\*B. TEMPERATURWAHLSCHALTER

TEMPERATURA

An diesem Schalter können Sie die gewünschte Waschtemperatur einstellen. Schalter drehen, bis der gewünschte Temperaturwert mit der Markierung übereinstimmt. (L)

Soll ohne Aufheizen des Wassers gewaschen werden, so muß das Symbol ✝ für Kaltwaschen mit der Markierung übereinstimmt. (L)

DER BEDIENSCHALTER KANN IN BEIDE RICHTUNGEN GEDREHT WERDEN.

Beachten Sie bitte die in der Programmtabelle für jeden Waschgang empfohlene Höchsttemperatur.

IN NACHSTEHENDER TAFEL SIND DIE AUF DER WASCHMASCHINE ANGEGEBENEN SYMBOLE ANGEGEBEN UND ILLUSTRIERT, SOWIE DEREN FUNKTION ANGEGEBEN. DIE MIT (*) MARKIERTEN SYMBOLE SIND NICHT IN ALLEN MODELLEN VORHANDEN.

D. TASTE SCHLEUDERSTOP

EXCLUSION CENTRIFUGADO Wird diese Taste betätigt, so führt die Waschmaschin das gesamte Waschprogramm ohne Schleudern durch. Die Verwendung dieser Taste wird bei besonders empfindlichen Stoffen empfohlen.

D. TASTE HALBE TROMMEL

MEDIA CARGA Bei Trommelfüllungen mit wenig Gewicht kann die Wassermenge durch Betätigung der Taste halbe Trommel reduziert werden, um Wasser, Waschmittel und Energie zu sparen. Die Waschmittelmenge wird ebenfalls entsprechend Trommelfüllung reduziert.

ACHTUNG : DIE TASTE HALBE FÜLLUNG DARF BEI REINE SCHURWOLLE UND FEINWÄSCHE NICHT BETÄTIGT WERDEN.

\*D. SPÜLSTOPTASTE

ANTI ARRUGAS Diese Taste ist in allen Waschprogrammen wirksam, ausgenommen im «29 Minuten-Zyklus». Ist diese Taste gedrückt, dann setzt die Maschine im letzten Spülgang aus und die Wäsche liegt bei hohem Wasserstand in der Flotte. Zur Beendigung des Programms und zum Schleudern Taste erneut drücken und dadurch entriegeln.

WIRD DAS PROGRAMM «STARK SCHLEUDERN» (BAUMWOLLE) GEWÄHLT, DANN DARF DIE TASTE NICHT GEDRÜCKT SEIN.

\*D. KALTWASCH-PROGRAMMTASTE

FRIO Wenn diese Taste gedrückt wird, führt die Maschine ein Kaltwasch-Programm durch.

G. LEUCHTTASTE EIN/AUS MARCHA

H. PARADA EIN/AUSSCHALTTASTE

GEWEBEART PROGRAMM	LADUNG MAX. Kg	PRO-GRAMM-SCHALTER	TEMP.WAHL °C	TEMP. C°	PRODUKTE
					I	II	△	✿

SCHNELLWASCH-PROGRAMM

29 Minuten Zyklus 2

29'

Von kalt auf...50°

50°

●

BAUMWOLLE	STARK VERSCHMUTZT	4,5	1	Von kalt auf...90°	90°		●	●	●
	NORMAL VERSCHMUTZT	4,5	2	Von kalt auf...90°	90°		●	●	●
	FARBECHTE WÄSCHE	4,5	3*	Von kalt auf...60°	60°		●		●
	NICHT FARBECHT	3,5	4	Von kalt auf...40°	40°		●		●
	CHLOR/BLEICHMITTEL Organische Flecken	—		—	—			●	●
	INTENSIVSPÜLGÄNGE	—		—	—				●
	LETZTER INTENSIVSPÜLGANG	—		—	—				●
	INTENSIVSCHLEUDERN	—		—	—

SYNTHETIKGEWEBE EMPFINDLICHE	NORMAL VERSCHMUTZT	2	5	Von kalt auf...60°	60°		●		●
	BUNTWÄSCHE	2	6	Von kalt auf...50°	50°		●		●
	SYNTHETIK	2	7	Von kalt auf...40°	40°		●		●
	WOLLE	1	8	Von kalt auf...40°	40°		●		●
	SCHONSPÜLGANG	—	—	—	—				●
	LETZTER SCHONSPÜLGANG	—	—	—	—				●
	SCHONSCHLEUDERN	—	—	—	—
	ABPUMPEN Wasserablauf	—	Z	—	—

Programm □, nach Norm EN 60456 (Temperatur wahlschalter).

Programm *, nach Norm EN 60456.

In jeder Programmgruppe dauern die ersten Programme länger und waschen damit bei gleichbleibender Temperatur gründlicher. Bei wenig verschmutztem oder besonders empfindlichem Waschgut wählen Sie die nachfolgenden Programme:

HINWEISE

1. Bei stark verschmutztem Waschgut sollte die Trommelladung auf höchstens 3 kg beschränkt bleiben.
   (*) 2. Bei den Programmen 5-6-7-8 bleibt die Wäsche nach dem letzten Spülgang in der Flotte liegen, damit sie nicht zerknittert.
   Zum Beenden des Zyklus stehen zwei Optionen zur Verfügung: Programmschalter eine Stufe weiter drehen. Spülprogramm Z wählen. In diesem Fall muss allerdings vor Betätigung des Programmschalters der EIN/AUS-Taster abgeschaltet werden.
2. Bei den Programmen 1-2 zum automatischen Bleichen der Wäsche ist Chlor in das hierfür vorgesehene Fach (△) zu gießen.
3. Die Waschmaschine ist zum automatischen Zusatz von Weichmacher im letzten Spülgang aller Waschzyklen eingerichtet.

(*) Nicht in allen modellen vorhauden.

29' MINUTEN SCHNELLWASCHPROGRAMM

Mit dem 29 Minuten Schnellwaschprogramm kann in 29 Minuten ein kompletter Waschzyklus bei einer Trommelladung von max. 2 kg und 50°C durchgeführt werden.

Das Waschmittel ist in das Vorwaschfach (Fach I) einzufüllen.

Die max. zulässige Chlormenge ist auf dem mitgelieferten Messbecher angegeben.

Das 29 Minuten Programm dient auch als Vorwaschzyklus bei stark verschmutztem Waschgut; anschließend kann dann das gewünschte Vollwaschprogramm gewählt werden.

Beste Waschergebnisse mit Ihrer neuen Otsein/Hoover-Maschine

Um sicherzustellen, daß Sie mit Ihrer neuen Otsein/Hoover-Maschine beste Waschergebnisse erzielen, ist es wichtig, täglich das richtige Waschmittel zu verwenden. Da es heutzutage im Handel so viele Waschmittel und Waschmittelarten gibt, ist es oft schwierig, hieraus die richtige Wahl zu treffen.

Wir bei Otsein/Hoover testen regelmäßig Waschmittel, um herauszufinden, welche für unsere Maschinen hervorragend geeignet sind. Wir fanden heraus, daß ARIEL unseren hohen Anforderungen gerecht wird und hervorragende Fleckentfernung über alle Fleckenarten hinweg, verbunden mit einem hohen Niveau an Waschepflege bietet. Otsein/Hoover hat aus diesem Grunde Ariel sein offizielles Gütesiegel verliehen.
