LB LTOH66 C - Waschmaschine Otsein-Hoover - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts LB LTOH66 C Otsein-Hoover als PDF.
| Produkttyp | Waschmaschine |
| Marke | Otsein-Hoover |
| Modell | LB LTOH66 C |
| Energieeffizienzklasse | C |
| Schleudergeschwindigkeit | 600 U/min |
| Wasserverbrauch (60°C) | 74 Liter |
| Energieverbrauch (60°C) | 1,21 kWh |
| Fassungsvermögen | 4,5 kg |
| Höhe | 85 cm |
| Breite | 60 cm |
| Tiefe | 40 cm |
| Spannung | 230 V |
| Frequenz | 50 Hz |
| Programmanzahl | 10 |
| Trommelöffnung | Toplader |
| Waschmittelfächer | 4 (Vorwäsche, Hauptwäsche, Bleichmittel, Weichspüler) |
| Besondere Funktionen | Schleuderstop, Halbe Trommel, Kaltwäsche, Spülstop |
| Automatische Trommelfüllungsanpassung | Ja (Mod. LTOH 66 C) |
| Garantie | Siehe Garantiebescheinigung |
| Mitgelieferte Dokumente | Gebrauchsanweisung, Installations- und Wartungshandbuch |
Häufig gestellte Fragen - LB LTOH66 C Otsein-Hoover
Benutzerfragen zu LB LTOH66 C Otsein-Hoover
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Waschmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch LB LTOH66 C - Otsein-Hoover und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. LB LTOH66 C von der Marke Otsein-Hoover.
BEDIENUNGSANLEITUNG LB LTOH66 C Otsein-Hoover
Lesen Sie bitte die in diesem Handbuch enthaltenen Informationen aufmerksam durch. Sie finden hier praktische Hinweise, um optimalen Nutzen aus Ihrer Waschmaschine ziehen können.

Diese "Gebrauchsanweisung" enthält alle erforderlichen Angaben für den täglichen Gebrauch Ihres Gerätes. Bewahren Sie das Heft für späteres Nachschlagen gut auf.
Es wird ein "Installations- und Wartungshandbuch" beigefügt, welches Sie bitte für die Installation und die Wartung Ihrer Waschmaschine zu Rate ziehen wollen. Dasselbe gilt bei eventuell auftrotendon Fehlern oder Nachfragen in Bezug auf die Auswahl der Wäsche beim Waschen oder die Wäscheetiketten Ihrer Kleidungsstücke sowie geeignete Methoden zur Entfernung besonders hartnäckiger Flecken.
Wenn Sie sich an OTSEIN/HOOVER oder eines der Kundendienstzentren wenden, so geben Sie bitte stets das Modell, die Nummer sowie die G-Nummer (falls vorhanden) an. Also sollten Sie nach Möglichkeit alle auf dem Typenschild befindlichen Angaben zur Hand haben.

902.100.150
INHALT
seite
GARANTIE 19
TECHNISCHE DATEN 20
ÖFFNEN DER TROMMEL – EINGEBEN DER WÄSCHE ..... 21
EINFÜLLEN VON WASCHMITTEL 22
AUTOMATISCH ANPASSBARE TROMMELFÜLLUNG ..... 23 (Mod. LTOH 46 C - Mod. LTOH 66 C)
ANWAHL DER WASCHPROGRAMME 23
BESCHREIBUNG DER BEDIENFELDELEMENTE Mod. LTOH 44 - LTOH 54 ....24 Mod. LTOH 46 C - LTOH 66 C ....26
PROGRAMMTABELLE 29
GARANTIE



1.
Das Gerät wird zusammen mit einer Garantlebescheinigung ausgeliefert.
2.
Tell B bewahren Sie bitte ordnungsgemäß ausgefüllt sorgfältig auf, um ihn im Bedarfsfall dem Kundendienst in Verbindung mit der Rechnung über den Kauf des Gerätes vorwelsen zu können.
3.
Vergessen Sie bitte nicht, den Teil A der Garantlebeschelnigung für die entsprechende Überprüfung der Angaben innerhalb von 15 Tagen ab dem Kaufdatum an uns zurückzuschicken.
| LTOH 44 | LTOH 46 C | LTOH 54 | LTOH 66 C |
| 4,5 | 4,5 | 4,5 | 4,5 |
| 230 | 230 | 230 | 230 |
| 280 | 280 | 360 | 360 |
| 500 | 500 | 560 | 560 |
| 30 | 30 | 30 | 30 |
| 1.850 | 1.850 | 1.850 | 1.850 |
| 2.300 | 2.300 | 2.300 | 2.300 |
| 10 | 10 | 10 | 10 |
| 0,05 min. | 0,05 min. | 0,05 min. | 0,05 min. |
| 0,8 max. | 0,8 max. | 0,8 max. | 0,8 max. |
| 400 | 400 | 500 | 600 |
| 74 | 74 | 74 | 74 |
| 1,21 | 1,21 | 1,21 | 1,21 |
| C | C | C | C |
TECHNISCHE DATEN
| Schleudergeschwindigkeit | UpM |
| Wasserverbrauch (Waschprogramm 60°C) | liter |
| Energieverbrauch (Waschprogramm 60°C) | kWh |
| Energetische Wirksamkeltsklasse |

ÖFFNEN DER TROMMEL





1. Heben der oberen Klappe A und diese vollständig öffnen. Danach die Wäschetrommel wie nachstehend angezeigt öffnen:
2. Den Riegel B drücken und gedrückt halten. Auf die vordere Klappe C so Druck ausüben, dass sich die Klappen C und D voneinander lösen.
3. Hintere Klappe D öffnen. Vordere Klappe C öffnen. Wäsche in die Wäschetrommel geben.
4. Vordere Klappe C herunterlassen. Hintere Klappe D herunterlassen, sodass der Falz perfekt in den Haken der vorderen Klappe C passt. Loslassen.
5. Sicherstellen, dass beide Klappen optimal ineinanderliegen und geschlossen sind.
ACHTUNG: ES IST VON ENTSCHEIDENDER WICHTIGKEIT, DASS DAS SCHLIESSEN DER TROMMEL MIT ÄUSSERSTER VORSICHT GESCHIEHT, UM MÖGLICHE SCHÄDEN AN DER WÄSCHE UND DER WASCHMASCHINE ZU VERMEIDEN.
2 min.

ACHTUNG: Eine spezielle Sicherheitsvorrichtung verhindert das Öffnen des Deckel gleich im Anschluß an den Waschvorgang; nach Ablauf des Schleuderns warten Sie bitte ungefähr 2 Minuten, bevor Sie den Deckel öffnen.

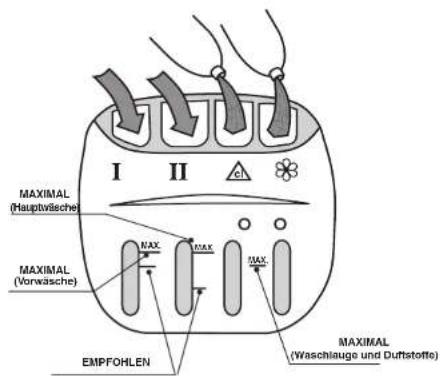

EINFÜLLEN VON WASCHMITTEL
Der Waschmittelbehälter ist in 4 Fächer unterteilt:
- Das Fach I dient zur Aufnahme von Waschmittel in Pulverform für die Vorwäsche. Die empfohlene Menge beträgt 60 gr. Waschmittel (für 4,5 kg).
- Das Fach II dient zur Aufnahme von Waschmittel in Pulverform für die Hauptwäsche. Die empfohlene Menge beträgt 120 gr. Waschmittel (für 4,5 kg).
- Das Fach △ dient zur Bleichmittelaufnahme. Die empfohlene Menge beträgt 7 cl.
- Das Fach ✿ ist für Weichspüler, Duftmittel und andere spezielle Zusatzmittel vorgesehen. Empfohlene Menge: 5 cl.
Am Waschmittelbehälter sind zwei Hinweislinien angebracht:
- EMPFOHLEN (untere Linie). Zeigt den empfohlenen Pegel in den Fächern für Vorwäsche und Hauptwäsche an.
- MAX. Zeigt den Höchstpegel an, der nicht überschritten werden darf.

AUTOMATISCH ANPASSBARE TROMMELFÜLLUNG
(Mod. LTOH 46 C - Mod. LTOH 66 C)
Diese Waschmaschine paßt den Wasserstand automatisch an die Wäschemenge an. So ist es möglich, einen „individuellen“ Waschgang sogar vom energetischen Standpunkt aus betrachtet durchzuführen.
Dieses System ermöglicht die Senkung sowohl des Wasser- als auch des Energieverbrauchs, sowie eine Verkürzung der Waschzeit.
ANWAHL DER WASCHPROGRAMME
BEI DER ANWAHL EINES WASCHPROGRAMMS VERGEWISSERN SIE SICH BITTE, DASS DIE START / STOP-TASTE NICHT GEDRÜCKT IST.
Bei der Auswahl wird wie folgt vorgegangen :
- Das gewünschte Waschprogramm wird mit Hilfe des entsprechenden Bedienschalters (A) angewählt. Ziehen Sie hierzu die Programmtabelle zu Rat.
(Mod. LTOH 46 C - Mod. LTOH 66 C)
- Wählen Sie die Waschtemperatur mit dem entsprechenden Bedienelement aus.
- Anschließend werden die verschiedenen Optionen angewählt, die über die Tasten zur Verfügung stehen.

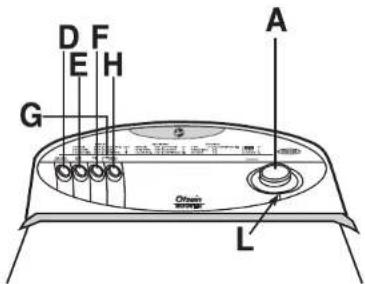

BESCHREIBUNG DER BEDIENFELDELEMENTE


PROGRAMMWAHLSCHALTER A
TASTE SCHLEUDERSTOP D
TASTE HALBE TROMMEL E
KALTWASCH-PROGRAMMTASTE F
BETRIEBSANZEIGE G
EIN/AUSSCHALTTASTE H
MARKIERUNG ÜBEREINSTIMMT...... L
BENUTZUNG DER BEDIENSCHALTER
A. PROGRAMMWAHLSCHALTER
PROGRAMAS

An diesem Schalter wird das gewünschte Waschprogramm eingestellt. Hierzu Schalter drehen, bis das Programm (Nummer oder Symbol) mit der Markierung übereinstimmt. (L)
Den Bedienschalter AUF KEINEN FALL entgegen dem Uhrzeigersinn drehen und den Einschalter (H) nicht vor der Auswahl des Waschprogramms betätigen.
Sollten Sie nach Beginn eines Programms die Position des Schalters ändern oder ein anderes Programm auswählen wollen, drücken Sie die Taste «EIN/AUS-TASTE». Nachdem sie Die gewünschte Änderung vorgenommen haben, drücken Sie erneut diese Taste.
D. TASTE SCHLEUDERSTOP
Wird diese Taste betätigt, so führt die Waschmaschin das gesamte Waschprogramm ohne Schleudern durch. Die Verwendung dieser Taste wird bei besonders empfindlichen Stoffen empfohlen.
E. TASTE HALBE TROMMEL
MEDIA CARGA
Bel Trommelfüllungen mit wenig Gewicht kann die Wassermenge durch Betätigung der Taste halbe Trommel reduziert werden, um Wasser, Waschmittel und Energie zu sparen. Die Waschmittelmenge wird ebenfalls entsprechend Trommelfüllung reduziert.
ACHTUNG : DIE TASTE HALBE FÜLLUNG DARF BEI REINE SCHURWOLLE UND FEINWÄSCHE NICHT BETÄTIGT WERDEN.
F. KALTWASCH-PROGRAMMTASTE
FRIO
Wenn diese Taste gedrückt wird, führt die Maschine ein Kaltwasch-Programm durch.
G. BETRIEBSANZEIGE MARCHA
H. ERABAUSSCHALTTASTE

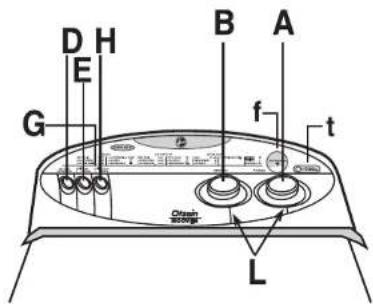

BESCHREIBUNG DER BEDIENFELDELEMENTE
LTOH 46 C LTOH 66 C

PROGRAMMWAHLSCHALTER A
- PROGRAMMPHASENANZEIGE 1
- RESTZEITANZEIGE t
PROGRAMMWAHLSCHALTER B
TASTE SCHLEUDERSTOP D
SPÜLSTOPTASTE E
LEUCHTTASTE EIN/AUS G
EIN/AUSSCHALTTASTE H
MARKIERUNG ÜBEREINSTIMMT...... L
BENUTZUNG DER BEDIENSCHALTER
A. PROGRAMMWAHLSCHALTER
PROGRAMAS

An diesem Schalter wird das gewünschte Waschprogramm eingestellt. Hierzu Schalter drehen, bis das Programm (Nummer oder Symbol) mit der Markierung übereinstimmt. (L)
Den Bedienschalter AUF KEINEN FALL entgegen dem Uhrzeigersinn drehen und den Einschalter (H) nicht vor der Auswahl des Waschprogramms betätigen.
Sollten Sie nach Beginn eines Programms die Position des Schalters ändern oder ein anderes Programm auswählen wollen, drücken Sie die Taste «EIN/AUS-TASTE». Nachdem sie Die gewünschte Änderung vorgenommen haben, drücken Sie erneut diese Taste.
f. PROGRAMMPHASENANZEIGE

Hier wird beim Programmablauf die gewählte Programmphase angezeigt.
WASCHEN: PROGBAMSTOPP WÄSCHE IN DER FLOTTE: Z
SPÜLEN: PROGRAMMENDE: STOP
FERTIGSCHLEUDERN:
t. RESTZEITANZEIGE

Hier wird die Zeitrichtwert in Minuten bis zum Programmende angezeigt.
B. TEMPERATURWAHLSCHALTER
TEMPERATURA

An diesem Schalter können Sie die gewünschte Waschtemperatur einstellen. Schalter drehen, bis der gewünschte Temperaturwert mit der Markierung übereinstimmt. (L)
Soll ohne Aufheizen des Wassers gewaschen werden, so muß das Symbol ✉ für Kaltwaschen mit der Markierung übereinstimmt. (L)
DER BEDIENSCHALTER KANN IN BEIDE RICHTUNGEN GEDREHT WERDEN.
Beachten Sie bitte die in der Programmtabelle für jeden Waschgang empfohlene Höchsttemperatur.
D. TASTE SCHLEUDERSTOP
EXCLUSION
CENTRIFUGADO
Wird diese Taste betätigt, so führt die Waschmaschin das gesamte Waschprogramm ohne Schleudern durch. Die Verwendung dieser Taste wird bei besonders empfindlichen Stoffen empfohlen.
BENUTZUNG DER BEDIENSCHALTER
E. SPÜLSTOPTASTE
ANTI ARRUGAS
Die Flot-Taste kann nur bei Waschprogrammen (5-6-7-8-9-10) betätigt werden, die für Mischgewebe, Synthetikgewebe und Feinwäsche bestimmt sind. Ist diese Taste gedrückt, so hält die Waschmaschine im letzten Klarspülgang der zuvor genannten Waschprogramme an und läßt Wasser in der Trommel, so daß die Wäsche im Wasser schwimmt. Um diese Waschprogramme mit einem Schleudergang abzuschließen, wird die Taste durch erneutes Betätigen entriegelt.
G. LEPCHTTASTE EIN/AUS
PARADA
H. EIN/AUSSCHALTTASTE
PROGRAMMTABELLE
MOD. LTOH 44-LTOH 54-LTOH 46 C-LTOH 66 C
NORMALES WASCHGUT
| GEWEBEART | PROGRAMM FÜR | MAX.LADUNDKG. | PRO-GRAMM.WAHL | TEN-FEBRUWALH°C MAX | TEM-PERAT°C | WASCHMITTELZUGABE | |||
| II | △ | ||||||||
| Baumwolle,Lainer | WEISSWÄSCHE (MIT VORWÄSCHE)Bettwäsche, bunte farbechte und weiese Tischwäsche,Servleiten, Leibwäsche | 4,5 | 1 | Van Kallar...30° | 90° | ● | ● | ● | ● |
| STARK VERSCHMUTZTE WEISSWÄSCHEBettwäsche, bunte farbechte und weiese Tischwäsche,Servleiten, Leibwäsche | 4,5 | 2* | Van Kallar...30° | 90° | ● | ● | ● | ||
| Baumwolle,widerstandafshigeMischgewebe | FARBECHTE WÄSCHENicht stark verschmutzte Buntwäsche | 3,5 | 30 | Van Kallar...30° | 60° | ● | ● | ||
| Baumwolle,Mischgewebe | SCHINELLWASCHPROGRAMMINich farbochte Wäsche, Jeans | 3,5 | 4 | Van Kallar...40° | 40° | ● | ● | ||
| CHLOREN / BLEICHENOrganische Flaccion | — | △ | — | — | ● | ● | |||
| Baumwolle | STARKER SPÜLGANG | — | — | — | ● | ||||
| Baumwolle,Lainer | STARKER SCHLEUDERGANG | — | — | — | |||||
SYNTHETIKGEWEBE
| WiderstandsfähigeMischgewebe | WIDERSTANDSFÄHIGE MISCHGEWEBEOzshenden, Bettwasche, Säugingswäsche,Welsstwäsche | 2 | 5 | Van Kallar...30° | 60° | ● | ● | ● | |
| Synthetikgewebe(Rayon, Acryl) | WIDERSTANDSFÄHIGE SYNTHETIKGEWEBEOzshenden, Bucon, Burria latbochte Damannöcks, | 2 | 6* 0 | Van Kallar...30° | 60° | ● | ● | ||
| EmpfindlicheSynthetikgewebe | MISCHSYNTHETIKGEWEBELoehl vorschmutzte Wäsche Joder Art | 2 | 7 | Van Kallar...30° | 50° | ● | ● | ||
| SCHNELLWASCHPROGRAMM | 2 | 8 | Van Kallar...40° | 40° | ● | ● | |||
| MischgeweasempfindlicheSynthetikgewebe | SCHONSPÜLEN | — | — | — | ● | ||||
| SCHONSCHLEUDERN | — | — | — | ||||||
| Für Wäsche, dienont gescheidertwird | ABPUMPEN(nur abpumpen) | Z | — | — |
SEHR EMPFINDLICHE WÄSCHE
| Synthetik gewebe (Rayon, Aory) | EMPFINDLICHE SYNTHETIKGEWEBEGarden, Damenrücke, Busen, Obernenden | 1,5 | 9 | Vinklaf...40° | 40° | ● | ● | ● | |
| Wolssachen | 1 | 10×2 | Vinklaf...40° | 40° | ● | ● | |||
| Mischgewebe empfindlicheSynthetikgewebe | SCHONSPÜLEN | — | — | — | ● | ||||
| SCHONSCHLEUDERN | — | — | — |
Programm , nach EN-Norm 60456 (Mod. LTOH 46C-LTOH 66C).
Programm □, nach EN-Norm 60456 (Mod. LTOH 44-LTOH 54).
[Unreadable]
In jeder Programmgrupe sind jeweils die ersten Programme von längerer Dauer, so dass dann auch ein wirksamerer Waschvorgang bei gleicher Temperatur sichergestellt wird. Bei nicht stark verschmutzter Wäsche oder besonders empfindlichen Teilen wählen Sie die nachfolgenden Waschprogramme.
| PROGRAMM-WAHL | PROGRAMMABLAUF | Richwert Programm- über in Minuten |
| 1 | VORMASCHGANG, Hauptwaschgang, 4 Spülgänge, Starker Fertigschleudergang | 144" |
| 2 | Hauptwaschgang, 4 Spülgänge, Starker Fertigschleudergang | 128" |
| 3 | Kurzwaschgang, 4 Spülgänge, Starker Fertigschleudergang | 88" |
| 4 | SCHNELLWASCHPROGRAMM, Kurzwaschgang, 4 Spülgänge, Starker Fertigschleudergang | 72" |
| △ | Chloron vor dem Waschen | 46" |
| 4 Spülgänge, Starker Fertigschleudergang | 42" | |
| Starker Fertigschleudergang | 8" |
| 5 | VORWASCHGANG, Hauptwaschgang, 3 Spülgänge, Schonschleudergang | 91' |
| 6 | Hauptwaschgang, 3 Spülgänge, Schonschleudergang | 76' |
| 7 | Hauptwaschgang, 3 Spülgänge, Schonschleudergang | 64' |
| 8 | SCHNELLWASCHPROGRAMM. Kurzwaschgang, 3 Spülgänge, Schonschleudergang | 56' |
| 3 Spülgänge, Schonschleudergang | 29' | |
| Spülgang, Schonschleudergang | 12' | |
| z | Abpumper (z.B. nach Waschstopp mit Wäsche in der Flotte legend) | 2' |
| 9 | VORWASCHGANG, Kurzwaschgang bei hohern Wasserstand, 3 Spülgänge, Schonschleudergang | 42° |
| 10 | Kurzwaschgang bei hohern Wasserstand, 3 Spülgänge, Schonschleudergang | 31° |
| 3 Spülgängo. Schonschlauodergang | 21° | |
| Schonschlauodergang | 4° |
WICHTIGE HINWEISE:
-
Bei stark verschmutzter Wäsche sollte die Ladung auf höchstens 3 kg beschränkt werden.
-
Bei den Programmen 1-2 kann die
Wäsche durch Einfüllen von Chlor in die Schale △ automatisch gechlort werden.
-
Programme 1-5-9 mit Vorwäsche
-
Bei allen Waschgängen kann die Waschmaschine Weichmacher im letzten Spülgang automatisch entnehmen.
-
Mod. LTOH 44 - LTOH 54. Bei den Waschprogrammen 5-6-7-8-9-10, hält die Waschmaschine und läßt das Wasser nach dem letzten Klarspülgang in der Trommel, um die Faltenbildung zu verhindern.
Am Ende eines Waschzyklus sind zwei Optionen möglich:
- Programmschalter einen Schritt weiterdrehen.
- Abpumpprogramm Z wählen. Bevor Sie dieses Programm wählen, muß die Taste EIN/AUS ausgeschaltet werden.
- Die Programmdauer ist RICHTWERTE. Diese Dauer des Waschvorgangs kann je nach der gewählten Temperatur, der Menge und Art der Ladung und den Installationsbedingungen.
(Wassertemperatur, Umgebungstemperatur, Netzwasserdruck usw.) länger oder kürzer sein.
Beste Waschergebnisse mit ihrer neuen Otsein/Hoover-Maschine Um sicherzustellen, daß Sie mit ihrer neuen Otsein/Hoover-Maschine beste Waschergebnisse erziellen, lat es wichtig, täglich das richtige Waschmittel zu verwenden. Da es heutzulage im Handi so viele Waschmittel und Waschmittelarten gibt, lat es oft schweltig, hieraus die richtig Wahl zu treffen. Wir bei Otsein/Hoover testen regelmäßig Waschmittel, um herauszufinden, welche für unsere Maschinen hervorragend geeignet sind, Wir fanden heraus, daß ARIEL unseren hohen Anforderungen gerecht wird und hervorragende Fleckenferrung über alle Fleckenarten hinweg, verbunden mit einem hohen Anforderungen aus dem Waschepflege briefet. Otsein/Hoover hat aus diesem Grunde Ariel sein offizielles Gütesiegel verliehen.
