Produkttyp	Leistungsschalter (SLS-Schalter)
Marke	Hager
Modell	HTS116E
Bestimmungsgemäße Verwendung	Schutz elektrischer Leitungen gegen Überströme, Trennung von Verbraucheranlagen, Sicherstellung entnehmbarer Leistung
Montageart	Sammelschienenmontage (Quick Connect)
Anschluss Zugangsseite	Schienensystem 40 mm nach DIN 43870 T.2, 12 x 5 mm und 12 x 10 mm
Anschluss Abgangsseite	Leitungen nach DIN 43870 T.3 oder flexibel ohne Aderendhülse, 1,5 bis 16 mm²
Bedienung	Manuelles Ein- und Ausschalten über Betätigungsknebel je Phase
Kontaktstellungsanzeige	Grün = Ausgeschaltet, Rot = Eingeschaltet
Schutzfunktion	Selektiver Hauptleitungsschutz (SLS)
Spannungskontrolle	Möglich über Sammelschienen-Montage 12 x 5 mm oder 12 x 10 mm
Sicherheitshinweise	Einbau und Montage nur durch Elektrofachkraft
Wartung	Wartungsloser Einsatz
Garantie	Gemäß allgemeiner Geschäftsbedingungen der Hager Tehalit Vertriebs GmbH
Multifunktionsverschluss	Verschiebbar von Kundenstellung auf VNB-Stellung
Zulassung	Für Laienbenutzung geeignet

Häufig gestellte Fragen - HTS116E HAGER

Wie wird der Hager HTS116E installiert?

Die Installation darf nur durch eine Elektrofachkraft erfolgen. Der Schalter wird auf die Sammelschiene (40 mm) aufgesteckt und die Abgangsleitungen (1,5–16 mm²) angeschlossen.

Wie schalte ich den Leistungsschalter manuell ein und aus?

Über den Betätigungsknebel pro Phase kann der Schalter manuell ein- und ausgeschaltet werden.

Was bedeutet die grüne bzw. rote Anzeige?

Grün bedeutet ausgeschaltet, Rot bedeutet eingeschaltet. Die Anzeige ist unabhängig vom Betätigungsmechanismus.

Für welche Anwendungen ist der HTS116E geeignet?

Er dient als selektiver Hauptleitungsschutzschalter (SLS) zum Schutz von Leitungen gegen Überströme und zur Trennung von Verbraucheranlagen.

Welche Leitungsquerschnitte sind anschließbar?

Auf der Abgangsseite sind Leitungen von 1,5 bis 16 mm² anschließbar, starr oder flexibel ohne Aderendhülse.

Darf ich den Schalter selbst austauschen?

Nein, der Austausch darf nur durch eine Elektrofachkraft erfolgen, da sonst Brand- oder Verletzungsgefahr besteht.

Ist der Schalter wartungsfrei?

Ja, der SLS-Schalter ist für den wartungslosen Einsatz konzipiert.

Was ist der Multifunktionsverschluss?

Der Multifunktionsverschluss ermöglicht das Verschieben von der Kundenstellung auf die VNB-Stellung (Versorgungsnetzbetreiber) bei ausgeschaltetem Schalter.

Welche Schutzfunktion bietet der HTS116E?

Er bietet Überstromschutz und selektive Abschaltung für Hauptleitungen in Gebäuden.

Welche Garantie gilt für den Hager HTS116E?

Es gelten die allgemeinen Geschäftsbedingungen der Hager Tehalit Vertriebs GmbH sowie die gesetzlichen Regelungen.

BEDIENUNGSANLEITUNG HTS116E HAGER

Allgemeine Sicherheitshinweise

Bei Nichtbeachtung der Installationshinweise können Brand oder andere Gefahren entstehen. Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen!

Bestimmungsgemäße Verwendung

SLS-Schalter sind zum Schutz von installierten elektrischen Leitungen in Gebäuden gegen Überströme, zum Trennen von Verbraucheranlagen und zur Sicherstellung einer entnehmbaren Leistung in einem weiten Temperaturbereich bestimmt. Sie sind für die Benutzung durch Laien und für den wartungslosen Einsatz gebaut.

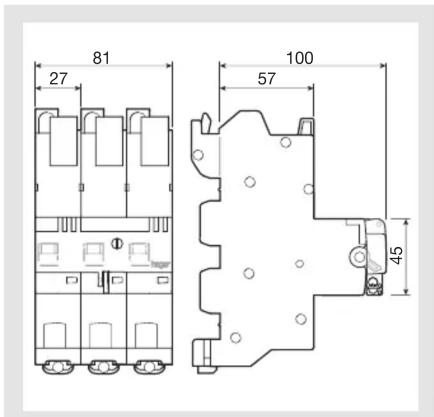

SLS-Schalter für Sammelschienen- montage Quick Connect 📄 (selektiver Hauptleitungsschutzschalter, SHA-Schalter)

Bedienung

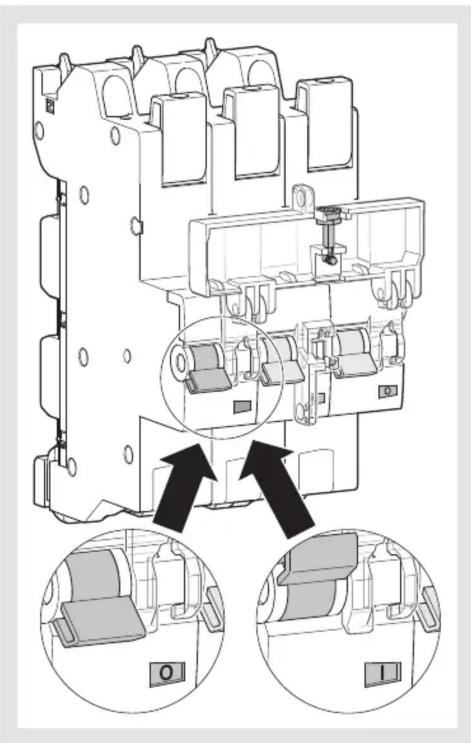

Das manuelle Ein- und Ausschalten erfolgt über den Betätigungsknebel je Phase. Die SLS- Schalter sind zusätzlich mit einer vom Betätigungsmechanismus unabhängigen eindeutig ablesbaren Kontaktstellungsanzeige ausgestattet :

Grün: Ausgeschaltet

Rot: Eingeschaltet

Montage und Bedienungsanleitung

Garantie

Es gelten die allgemeinen Geschäftbedingungen der Hager Tehalit Vertriebs GmbH bzw. die gesetzliche Regelung.

Technische Daten

Quick Connect Anschluss

• Anschluss Zugangsseite:
Schienensystem 40 mm nach DIN 43870 T.2, 12 x 5 mm und 12 x 10 mm.
- Anschluss Abgangsseite:
Leitungen nach DIN 43870 T.3 oder flexibel ohne Aderendhülse, 1,5 bis 16 mm².

Spannungskontrolle

Sammelschienen-Montage 12 x 5 mm oder 12 x 10 mm

Bedienungsanleitung Multifunktionsverschluss

Verschieben von Kundenstellung auf VNB-Stellung (SLS ausgeschaltet)

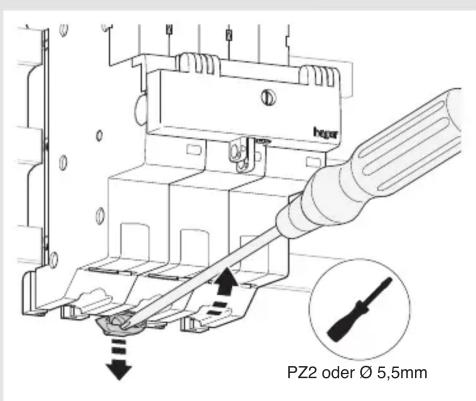

Austauschen des Multifunktionsverschlusses
