Produkttyp	Leistungsschalter (MCB)
Modell	ADC916T
Marke	Hager
Polzahl	1-polig
Bemessungsstrom	16 A
Bemessungsspannung	230 V AC
Schaltvermögen	6 kA
Auslösecharakteristik	C
Einbaumontage	DIN-Schiene
Schutzart	IP20
Betriebstemperaturbereich	-5 °C bis +40 °C
Abmessungen (H x B x T)	95 mm x 17,5 mm x 57 mm
Gewicht	ca. 100 g
Energieverbrauch	kein Eigenverbrauch (mechanisch)
Funktionen	Überlast- und Kurzschlussschutz
Anzeigen	Schaltstellungsanzeige (rot/grün)
Reinigung	Mit trockenem Tuch abwischen; keine Reinigungsmittel
Sicherheitshinweise	Nur von Fachpersonal installieren; spannungsfrei schalten
Ersatzteile	Keine reparaturfähigen Teile; Gerät bei Defekt ersetzen
Geräuschpegel	Keine Geräuschentwicklung im Normalbetrieb
Zertifizierungen	DIN VDE, CE, EN 60898

Häufig gestellte Fragen - ADC916T HAGER

Wie schließe ich den Hager ADC916T richtig an?

Der Anschluss erfolgt gemäß Installationsanleitung. Achten Sie auf korrekte Phasenzuordnung und festen Sitz der Schrauben. Nur durch Elektrofachkraft.

Warum löst der Leistungsschalter immer wieder aus?

Mögliche Ursachen: Überlast (zu viele Verbraucher), Kurzschluss oder defektes Gerät. Prüfen Sie die angeschlossene Last und trennen Sie Verbraucher.

Kann ich den ADC916T für Motoren verwenden?

Ja, jedoch ist die Auslösecharakteristik C für Motoren mit hohem Einschaltstrom geeignet. Beachten Sie die Bemessungsgrenzen.

Welche Leitungsquerschnitte sind zulässig?

Zulässig sind Leiterquerschnitte von 1,5 mm² bis 25 mm² für Kupferleiter. Achten Sie auf ausreichende Abisolierlänge.

Ist der Schutzschalter für den Außenbereich geeignet?

Der ADC916T hat Schutzart IP20, also nur für trockene Innenräume. Für Außenbereiche benötigen Sie ein Gehäuse mit höherer IP-Klasse.

Wie reinige ich den Leitungsschutzschalter?

Reinigen Sie das Gerät nur mit einem trockenen, fusselfreien Tuch. Keine Reinigungsmittel oder Wasser verwenden.

Welche Ersatzteile gibt es für den ADC916T?

Der ADC916T ist ein nicht reparierbares Gerät. Bei Defekt muss der gesamte Schutzschalter ausgetauscht werden.

Kann ich mehrere Schutzschalter auf einer DIN-Schiene montieren?

Ja, der ADC916T ist für die Montage auf DIN-Schiene (35 mm) ausgelegt. Achten Sie auf ausreichende Belüftung und Abstand.

Was bedeutet die rote/grüne Anzeige?

Die Schaltstellungsanzeige zeigt an: rot = Aus (ausgelöst), grün = Ein (eingeschaltet).

Wie entsorge ich einen defekten ADC916T?

Entsorgen Sie das Gerät gemäß den lokalen Elektroschrott-Vorschriften (z.B. über Wertstoffhof). Nicht im Hausmüll.

BEDIENUNGSANLEITUNG ADC916T HAGER

Technical line drawing of an electrical component with no visible text or symbols

AU

Residualcurrentoperated circuit-breaker RCBO with switched neutral 6 to 32A

This device is to be installed only by a professional electrician fitter according to local applicable installation standards. Do not plug in or unplug this product when it is live. Conform to TBTS installation rules.

Electrical connection

230 / 240 V\~ 50 Hz

	LINE	LOAD
(mm^2)	1 to 162 x 10	1 to 162 x 6
	12 mm	10 mm
	PZ2	PZ2
	2,1 Nm	1,9 Nm

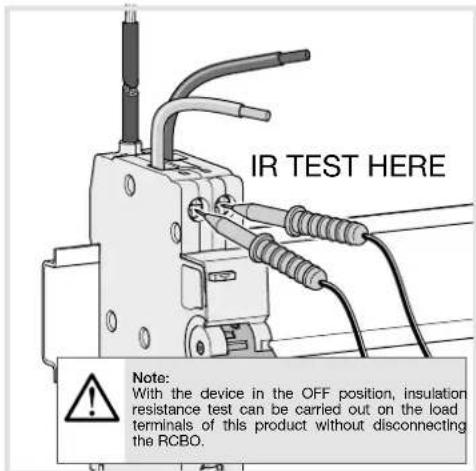

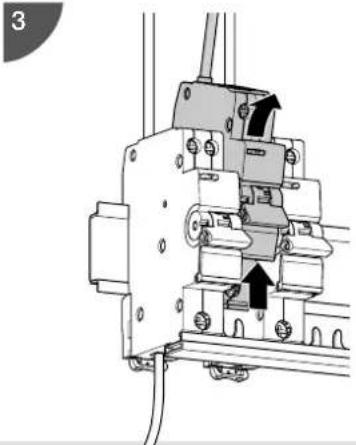

Easy dismounting with the plastic DIN rail clip

Mechanical assembly diagram showing a clamping device with arrows indicating motion direction (no text or symbols)

Mechanical assembly diagram showing a clamping mechanism with no visible text or symbols

Locking device for handle MZN175

RCBO 1 module suitable for DIN rail mount & Invicta panel board
