BEDIENUNGSANLEITUNG ADC910T HAGER

HAGER ADC910T - 1

natural_image Technical line drawing of a mechanical device with no visible text or symbols

AU

Residualcurrentoperated circuit-breaker RCBO with switched neutral 6 to 32A
HAGER ADC910T - 2

This device is to be installed only by a professional electrician fitter according to local applicable installation standards. Do not plug in or unplug this product when it is live. Conform to TBTS installation rules.

Electrical connection
LINE N IN (Fly lead) LOAD N OUT LOAD L OUT OFF LINE L IN

230 / 240 V\~ 50 Hz
Electrical circuit diagram with labeled components and directional arrow indicating direction

LINELOAD
(mm^2) 1 to 162 x 101 to 162 x 6
12 mm10 mm
PZ2PZ2
2,1 Nm1,9 Nm

Easy dismounting with the plastic DIN rail clip
OFF PZ2 Busbar

HAGER ADC910T - 6

natural_image Mechanical assembly diagram showing a motor or connector with directional arrows indicating movement (no text or symbols present)

HAGER ADC910T - 7

natural_image Mechanical assembly diagram showing a clamping mechanism with no visible text or symbols

Locking device for handle MZN175
Ø 3,5/ 6 max.

HAGER ADC910T - 9
RCBO 1 module suitable for DIN rail mount & Invicta panel board

HAGER ADC910T - 10

natural_image Technical line drawing of a mechanical assembly with labeled components (L1, L2, L3), no readable text or symbols present.

5,5 mm 5,7 mm

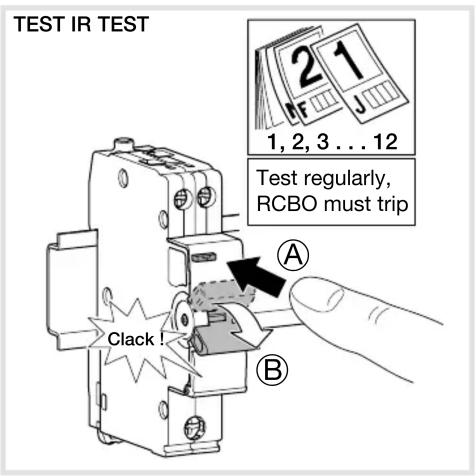

TEST IR TEST 1, 2, 3 ... 12 Test regularly, RCBO must trip Clack! A B

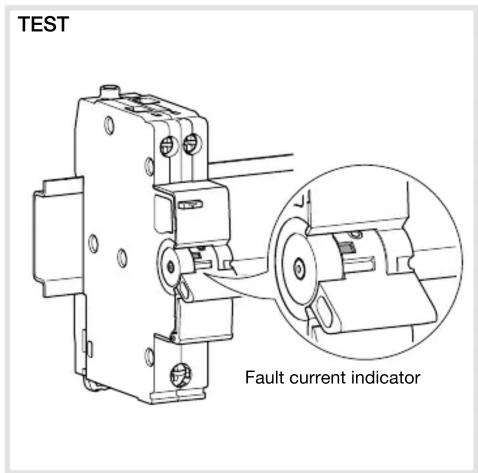

TEST Fault current indicator

IR TEST HERE Note: With the device in the OFF position, insulation resistance test can be carried out on the load terminals of this product without disconnecting the RCBO.
