F7-2 Digi-A - Ofen PKM - Kostenlose Bedienungsanleitung

Produkttyp	Einbau-Elektrobackofen
Marke	PKM
Modell	F7-2 Digi-A
Energieeffizienzklasse	A
Energieverbrauch (konventionell)	0,88 kWh
Energieverbrauch (Umluft)	0,61 kWh
Nutzvolumen	65 L
Maximale Leistung	2,30 kW
Spannung / Frequenz	220-240 V / 50 Hz
Abmessungen (B x H x T)	59,5 x 59,5 x 59,0 cm (mind. Tiefe)
Gewicht (Netto / Brutto)	27,5 kg / 31,4 kg
Bedienfeld	Drehschalter + Digitalanzeige mit Timer
Ofenfunktionen	Auftauen, Ober+Unterhitze, Ober+Unterhitze mit Umluft, Unterhitze mit Umluft, Grill mit Umluft, Grill, Oberhitze mit Grill, ECO
Temperaturbereich	50°C bis 250°C
Grill / Umluft / Heißluft	Ja / Ja / Ja
Türtyp	Vollglas-Innentür, 3 Glasschichten
Griff- und Knopfmaterial	Aluminium
Mitgeliefertes Zubehör	1 Auffangschale, 1 Grillrost
Netzkabellänge	150 cm
Ersatz-Glühbirne	25 W, G9-Sockel, 300 °C hitzebeständig
Reinigung und Pflege	Mit warmem Wasser und mildem Reinigungsmittel reinigen; scheuernde Reiniger vermeiden; niemals Dampfreiniger verwenden
Sicherheitsmerkmale	Gehäusekühlung, Ofentürverriegelung, Warnhinweis zur Kinderbeaufsichtigung
Garantie	24 Monate ab Kaufdatum

Häufig gestellte Fragen - F7-2 Digi-A PKM

Wie stelle ich die Uhrzeit an meinem PKM F7-2 Digi-A Ofen ein?

Drücken Sie die Taste '⊖' oder '+', um die Stunde einzustellen, und drücken Sie dann die Taste '' zur Bestätigung. Stellen Sie dann die Minuten mit '⊖' oder '+' ein und drücken Sie '' zum Abschluss. Die Uhr verwendet das 24-Stunden-Format.

Was sollte ich vor der ersten Nutzung des Ofens tun?

Entfernen Sie sämtliche Verpackungen und reinigen Sie den Innenraum mit warmem Wasser und etwas Spülmittel. Lassen Sie den Ofen dann leer 30 Minuten bei 250°C laufen, um eventuelle Schutzbeschichtungen zu verbrennen. Lüften Sie während dieses Vorgangs den Raum.

Wie wähle ich eine Ofenfunktion aus?

Drehen Sie den Drehschalter K1, um die gewünschte Funktion auszuwählen (z. B. Ober+Unterhitze, Grill, Umluft). Drehen Sie dann K2, um die Temperatur zwischen 50°C und 250°C einzustellen. Stellen Sie sicher, dass beide Schalter auf '0' stehen, um den Ofen auszuschalten.

Kann ich den Timer verwenden, um das Kochen automatisch zu beenden?

Ja, Sie können automatische Garprogramme (dur oder Ende) einstellen. Im manuellen Modus drücken Sie die Taste '◀', um durch die Timer-Optionen zu blättern. Stellen Sie die gewünschte Gardauer (dur) oder Endzeit (Ende) ein und bestätigen Sie mit der Taste ''.

Warum läuft der Ofenventilator nach dem Kochen weiter?

Der Kühlventilator läuft automatisch nach dem Betrieb, um Wärme aus der Elektronik abzuleiten. Er stoppt, wenn die Innentemperatur unter 75°C fällt. Das ist normal.

Wie reinige ich die Ofentürscheibe?

Verwenden Sie einen Schwamm mit warmem Wasser und etwas Spülmittel. Vermeiden Sie scheuernde Reiniger, da sie das Glas zerkratzen oder reißen können. Bei hartnäckigem Schmutz können Sie die innere Glasscheibe entfernen, indem Sie die Schrauben an der Halteleiste oben an der Tür lösen.

Welche Glühbirne verwendet der Ofen und wie tausche ich sie aus?

Der Ofen verwendet eine hitzebeständige Glühbirne (300°C) mit Spezifikationen: 200-240 V, 25 W, G9-Sockel, 50 Hz. Zum Austausch schalten Sie den Ofen aus und ziehen Sie den Netzstecker, schrauben Sie die Lampenabdeckung ab, tauschen Sie die Birne aus und setzen Sie alles wieder zusammen. Verwenden Sie nur die angegebene Birne.

Mein Ofen heizt nicht. Was könnte das Problem sein?

Überprüfen Sie zuerst, ob die Stromversorgung funktioniert (Haussicherung prüfen). Stellen Sie sicher, dass beide Drehschalter (K1 und K2) auf eine Funktion und Temperatur eingestellt sind, nicht auf '0'. Wenn das Display leer ist, befindet sich der Ofen möglicherweise im Standby – drücken Sie '⊖' oder '+', um ihn zu aktivieren. Wenn nichts hilft, wenden Sie sich an den Kundendienst.

Welche Backtipps werden für beste Ergebnisse empfohlen?

Verwenden Sie das mitgelieferte Backblech oder schwarze Bleche für bessere Wärmeleitung. Bei herkömmlicher Beheizung (Ober+Unterhitze) vermeiden Sie glänzende Bleche. Um zu prüfen, ob ein Kuchen fertig ist, stechen Sie einen Holzstab hinein – er sollte trocken herauskommen. Drehen Sie Fleisch mindestens einmal und bestreichen Sie es mit dem eigenen Saft. Schalten Sie den Ofen 10 Minuten vor Ende der Garzeit aus, um Energie zu sparen.

Wie installiere ich den Ofen in einem Küchenschrank?

Stellen Sie sicher, dass die Schrankausschnittmaße mit dem beiliegenden Diagramm übereinstimmen. Der Ofen benötigt hinten einen Mindestlüftungsraum von 45 mm. Öffnen Sie die Ofentür, entfernen Sie die Gummikappen von den seitlichen Schrauben, befestigen Sie den Ofen mit zwei Schrauben am Schrank und setzen Sie die Kappen wieder auf. Der elektrische Anschluss muss von einem qualifizierten Elektriker durchgeführt werden.

BEDIENUNGSANLEITUNG F7-2 Digi-A PKM

TECHNOLOGIE FÜR DEN HAUSHALT

PKM

TECHNOLOGY FOR DOMESTIC USE

Bedienungsanleitung Instruction Manual

Einbau-Backofen

Built-In Oven

F7-2 DIGI-A

Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.

Inhalt:

1. Sicherheitshinweise....3
2. Installation....7

2.1 Entpacken und Wahl des Standorts 7
2.2 Einbau des Backofens .... 8
2.3 Elektrischer Anschluss 12

1. Bedienung....12

3.1 Vor der ersten Benutzung 13
3.2 Gerät / Bedienfeld / Display....14

Backofen....14

3.2.3 Bedienfeld 15
3.2.4 Display 16
3.3 Benutzung des Backofens .... 16
3.3.2 Manueller Betriebsmodus .... 18
3.3.3 Einstellung der Uhrzeit....18
3.4 Programmierung des Backofens....19
3.4.1 Timer 19
3.5 Backofenfunktionen 23

1. Hinweise für das Kochen 24

4.1 Tipps zum Backen und Braten 24
4.2 Energie sparen 25

1. Reinigung und Pflege 26

5.1 Austausch des Leuchtmittels 27
5.3 Entnahme der Ofentür 27
5.4 Problembehandlung....29

1. Technische Daten....29
2. Entsorgung....30
3. Garantiebedingungen .... 31

EG - Konformitätserklärung

★ Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen.

★ Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden.

i Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne Inhalt.

Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben.

i Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.

Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung im vollen Umfang nutzen können.

i Technische Änderungen bzw. Druckfehler bleiben vorbehalten.

1. Sicherheitshinweise

i Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.

⚠️ GEFAHR! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine unmittelbare Gefährdung für Leben und Gesundheit zur Folge hat.

⚠️ VORSICHT! verweist auf eine Gefahrensituation,

⚠️ WARNING! verweist auf eine Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche bevorstehende Gefährdung für Leben und Gesundheit zur Folge hat.

HINWEIS! verweist auf eine Gefahrensituation, die, wenn

die, wenn sie nicht abgewendet wird, zu mittelschweren oder kleineren Verletzungen führen kann.

sie nicht abgewendet wird, eine mögliche Beschädigung des Geräts zur Folge hat.

Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden.

i Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.

Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.

Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt bestimmt.

Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt.

Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.

i Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung.

Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen.

i Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

⚠️GEFAHR!

1. Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die

2. Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet.

3. Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.

4. Schließen Sie das Gerät keinesfalls an die Stromversorgung an, wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare Beschädigungen aufweisen.

5. Versuchen Sie niemals selbst, das Gerät zu reparieren. Reparaturen, die von dazu nicht qualifizierten Personen durchgeführt werden, können zu ernsthaften Verletzungen und Schäden führen. Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie das Geschäft, in dem Sie das Gerät erworben haben. Lassen Sie nur Original-Ersatzteile einbauen.

6. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetauscht werden.

⚠️ WARNING!

1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.

2. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine eingebaute Sicherheitsabschaltung verfügen.

3. Sämtliche Arbeiten, die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.

4. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen Defekts kommen, trennen Sie das Gerät umgehend von der Stromversorgung (entsprechende Haussicherung abschalten). Melden Sie die Fehlfunktion ihrem Kundendienst, damit diese umgehend behoben werden kann.

5. Verwenden Sie zum Anschluss des Geräts keine Adapter, Steckdosenleisten oder Verlängerungskabel- BRANDGEFAHR!

6. Nehmen Sie keine Veränderungen an dem Gerät vor.

7. Der Küchenraum muss trocken und gut zu belüften sein. Wenn das Gerät aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zugänglich sein.

8. Die Furnierungen von Schränken müssen mit einem hitzeresistenen Leim befestigt sein, der Temperaturen von 120°C widersteht.

9. Angrenzende Möbelstücke und alle zur Installation verwendeten Materialien müssen mindestens einer Temperatur von 85 C über der Raumtemperatur des Raums, in dem das Gerät installiert ist, während des

Betriebs des Geräts widerstehen können.

1. Entfernen Sie die Rückwand des Umbaumöbels, um eine adäquate Belüftung um das Gerät herum zu gewährleisten. Das Gerät muss an seiner Rückseite über einen Freiraum von mindestens 45 mm verfügen.

2. Schließen Sie das Gerät nicht in Räumen oder an Orten an, in denen oder in deren Umgebung sich brennbare Materialien wie Benzin, Gas oder Farben befinden. Dieser Warnhinweis bezieht sich auch auf die Dämpfe, die durch diese Materialien freigesetzt werden.

3. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer Hersteller angebracht werden.

4. Benutzen Sie das Gerät nicht zum Heizen oder zum Trocknen von Wäsche.

5. Schließen Sie das Gerät nicht in der Nähe von Vorhängen oder Polstermöbeln an. BRANDGEFAHR.

6. Lagern Sie keine Gegenstände im Ofen. BRANDGEFAHR!

7. Haushaltsausstattungen sowie elektrische Leitungen aller Art dürfen niemals das Gerät berühren, da deren Isolierungsmaterial durch hohe Temperaturen beschädigt oder zerstört wird.

8. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Geräts. Der Dampf kann die Elektrik des Geräts nachhaltig beschädigen. STROMSCHLAGGEFAHR.

9. Die zugänglichen Bereiche und Teile des Ofens werden bei der Benutzung sehr heiß. Kinder müssen deshalb während der Benutzung des Geräts von diesem ferngehalten werden. Das Gerät während seines Betriebs zu berühren, kann zu schweren Verbrennungen führen.

10. Kinder dürfen nicht mit dem Gerät spielen.

11. Beaufsichtigen Sie Kinder stets, wenn diese sich in der Nähe des Geräts aufhalten.

⚠ VORSICHT!

1. Das Gerät wird während des Betriebs heiß. Berühren Sie nicht die heißen Teile innerhalb des Ofens.

2. Benutzen Sie keine aggressiven oder ätzenden Reinigungsmittel und keine scharfkantigen Gegenstände zum Reinigen der Tür, da diese die Oberfläche verkratzen und somit Risse im Glas verursachen.

3. Stellen oder legen Sie kein Kochgeschirr und keine Backbleche direkt auf den Boden des Ofeninnenraums. Decken Sie den Boden des Ofeninnenraums nicht mit Aluminiumfolie ab.

4. Halten Sie die Backofentür beim Betrieb des Backofens immer geschlossen.

5. Stellen Sie kein Kochgeschirr direkt auf den Boden des Backofens. Nutzen Sie statt dessen das Backblech oder den Rost.

6. Seien Sie vorsichtig, wenn Sie die Backofentür öffnen. Kommen Sie nicht in Kontakt mit den heißen Bereichen oder mit dem Dampf, der aus dem geöffneten Backofen entweicht.

7. Benutzen Sie stets Ofenhandschuhe.
8. Das Gerät entspricht der gegenwärtigen europäischen Sicherheitsgesetzgebung. Wir möchten hierbei aber ausdrücklich betonen, dass diese Entsprechung nichts an der Tatsache ändert, dass die Oberflächen des Geräts während der Benutzung heiß werden und nach dem Ende der Benutzung noch Restwärme ausstrahlen.

HINWEIS!

1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und heben Sie es vorsichtig an. Halten Sie das Gerät dabei aufrecht.
2. Benutzen Sie niemals die Tür selbst zum Transport des Geräts, da Sie dadurch die Scharniere beschädigen.
3. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden.
4. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken, für den Fall, es noch einmal einpacken und transportieren zu müssen.
5. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden.
6. Benutzen Sie den Boden, die Schubladen, die Türen etc. des Geräts niemals als Standfläche oder Stütze.
7. Die Belüftungsöffnungen des Geräts oder dessen Einbauvorrichtung (falls Ihr Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein.
8. Stellen oder legen Sie keine schweren Gegenstände auf die geöffnete Ofentür und lehnen Sie sich nicht an die geöffnete Ofentür.. Dadurch beschädigen Sie die Türscharniere.

2. Installation

2.1 Entpacken und Wahl des Standorts

1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen.

3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder das Gerät selbst keine Beschädigungen aufweisen.

4. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden nehmen.

5. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund auf. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau Ihres Geräts.
6. Entfernen Sie vor Inbetriebnahme sämtliches Verpackungsmaterial innerhalb und Außerhalb des Ofens.
7. Das Typenschild befindet sich im Inneren des Geräts oder außen an der Rückwand.

2.2 Einbau des Backofens

GEFAHR!

Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen

Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet.

Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder willkürlichen Veränderungen an der Stromversorgung durchgeführt werden. Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen Bestimmungen erfolgen.

1. Die Öffnung des Umbauschranks muss über die auf Abbildung 1 genannten Abmessungen verfügen. Passen Sie das Gerät in die Öffnung ein.
2. Öffnen Sie die Ofentür und entfernen sie die Gummikappen der zwei Schrauben an der Seite des Ofenrahmens.
3. Befestigen Sie den Ofen mit den zwei Schrauben, die in die Löcher am Ofenrahmen passen, am Umbauschrank.
4. Bringen Sie nach dem Einpassen des Ofens die Gummikappen wieder an.

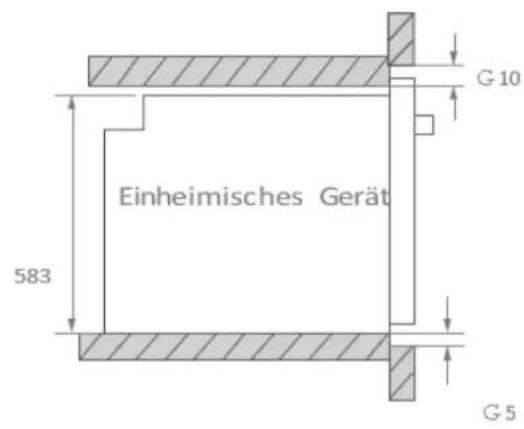

Schrank-Diagramm (Hocheingebaut)

① Reservieren Sie jeweils 5 mm für die Türverkleidung a und unten.
② Reservieren Sie jeweils 20 mm für die Türverkleidung links und rechts.
③ Reservieren Sie 20 mm für die Dicke der Türverkleidur

1. Die Dicke der Schrankwand beträgt 20 mm.
2. Wird die Steckdose auf der Rückseite des Geräts installiert, muss die Tiefe der Schranköffnung von mindestens 590 mm auf 620 mm erhöht werden.
3. Die Abmessungen in den Abbildungen sind in mm angegeben.

Schrankdiagramm (Herdumbauschrank)

Mit Kochfeld

Mindestlüftungsfläche am Boden: 250 mm²

① Reservieren Sie jeweils 5 mm für die Türverkleidung oben und unten.
20 mm für die linke Türverkleidung reservieren. rechts.
③ Reservieren Sie 20 mm für die Dicke der Türverkleidung.

Wenn das Gerät unter dem Kochfeld installiert wird, ist die Mindeststärke der Arbeitsplatte A unten angegeben:

Kochfeldtyp	Arbeitsplatte A
Induktionskochfeld	37 mm
Vollflächiges Induktionskochfeld	47 mm
Gas-Kochfeld	30 mm
Elektrokochfeld	27 mm

Installation Schritte

1. Bitte passen Sie den Schrank gemäß dem "Schrankdiagramm" an.
2. Überprüfen Sie bitte vor der Installation, ob die Steckdosen und die Erdung in Ordnung sind und ob die Abmessungen des Schranks den Installationsanforderungen entsprechen.
3. Stellen Sie das Gerät an den vorgesehenen Stellen in der Küche auf, installieren Sie es in einem vertikalen Schrank und schließen Sie die Stromversorgung an.
4. Um die Befestigungslöcher zu finden, öffnen Sie die Gerätetür und schauen Sie auf den Seitenrahmen des Geräts (Position siehe oben).
5. Befestigen Sie das Gerät mit zwei Schrauben am Schrank.

Ventilationsöffnungen

Nach Beendigung des Kochens/Backens weist die Backröhre eine Temperatur von

Abschalten des Geräts.

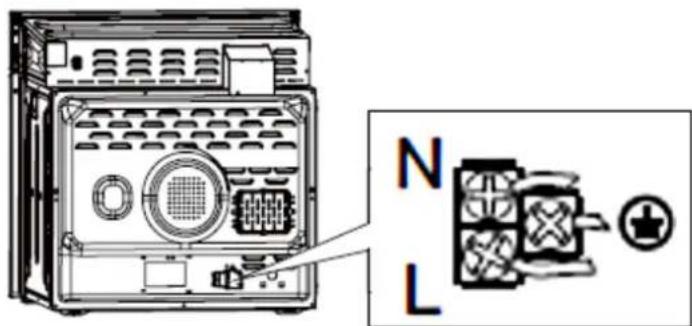

2.3 Elektrischer Anschluss

Hinweis für die qualifizierten Fachkraft (Elektrotechniker/-in)

Das Gerät wurde zum Anschluss an eine 230V-50Hz Stromversorgung entwickelt. Die Gesamtleistungsaufnahme beträgt 2300W. Das Netzanschlusskabel muss über eine Querschnitt von mindestens 1,5 mm² verfügen. Die direkte Verbindung zur Energieversorgung muss über einen zweipoligen Schalter mit einer Belastbarkeit von 250V, 20A verfügen. Der Schalter darf an keiner Stelle das gelb-grüne Erdkabel trennen.

i Nach der Installation und dem Anschluss muss das Netzanschlusskabel so verlegt sein, dass es an keiner Stelle einen Hochtemperaturbereich berühren kann.

3. Bedienung

⚠️ WARNING! Während des Betriebs können zugängliche Teile des Gerätes heiß werden. Berühren Sie die heißen Bereiche nicht und halten Sie Kinder vom Gerät fern. VERBRENNUNGSGEFAHR!

⚠ VORSICHT! Die inneren Bestandteile des Gerätes werden sehr heiß. Berühren Sie keine dieser Bereiche, während Sie mit Ihrem Essgeschirr / Kochgeschirr umgehen. VERBRENNUNGSGEFAHR!

⚠ VORSICHT! Kochutensilien können aufgrund der durch die Lebensmittel weitergeleitete Hitze heiß werden. Verwenden Sie immer Topflappen oder Backofenhandschuhe zum Umgang mit Ihrem Essgeschirr / Kochgeschirr.

HINWEIS! Verwenden Sie ausschließlich geeignetes und feuerfestes Essgeschirr / Kochgeschirr.

Lesen Sie die komplette Bedienungsanleitung, bevor Sie das Gerät erstmalig in Betrieb nehmen. Beachten Sie hierbei besonders die Sicherheits- und Warnhinweise!

i Entfernen Sie alle Schutzfolien, die sich noch an dem Gerät befinden können.

3.1 Vor der ersten Benutzung

1. Entfernen Sie sämtliche Verpackungsmaterialien.
2. Reinigen Sie den Backofeninnenraum von dem aufgetragenen Schutzmittel.
3. Nehmen Sie die Ausstattungselemente heraus (Blech etc.) und reinigen Sie diese mit warmem Wasser und etwas Spülmittel.
4. Schalten Sie die Raumbelüftung ein oder öffnen Sie das Fenster.
5. Lassen Sie den Backofen auf 250 °C für 30 Minuten laufen. Entfernen Sie anschließend Verunreinigungen und säubern Sie den Innenraum. Hierbei kann es für etwa 15 Minuten zu einer leichten Rauchentwicklung und zur Freisetzung von Geruch kommen. Dies ist ein normaler Betriebsvorgang, der durch eine Schutzimprägnierung gegen Korrosionsschäden während des Transports verursacht wird.

HINWEIS! Reinigen Sie den Innenraum des Backofens nur mit etwas warmem Wasser und Spülmittel.

3.2 Gerät / Bedienfeld / Display

Backofen

Tragen Sie beim Herausnehmen der Lebensmittel wärmeisolierende Handschuhe, um Verbrennungen zu vermeiden!

Wenn Sie die Ofentür öffnen, achten Sie auf den Dampf. Bitte öffnen Sie die Tür in einem kleinen Winkel, um zu vermeiden, dass der Dampf auf Ihr Gesicht trifft.

Handgriff

Abbildung ähnlich

3.2.3 Bedienfeld

K1: Zur Auswahl der Ofenfunktionen.

K2: Zur Einstellung der Temperatur.

Zeiteinstellung: Zum Einstellen der Garzeit.

K2	DREHSCHALTER ZUR AUSWAHL DERBACKOFENFUNKTIONEN➢ Funktionswahl zur Zubereitungverschiedener Speisen
Zeiteinstellung	LED DISPLAY➢ Zeitanzeige➢ Tasten zur Einstellung der Uhr➢ Tasten zur Programmierung desBackofens
K1	DREHSCHALTER ZUR AUSWAHL DERTEMPERATUR➢ Einstellbar von 50 °C - 250 °C

3.2.4 Display

Das Display zeigt die aktuelle Uhrzeit.
Das Display dient außerdem zur Programmierung des Backofens, des Timers und zur Zeiteinstellung.

3.3 Benutzung des Backofens

⚠ VORSICHT! Die inneren Bestandteile des Backofens werden sehr heiß. Berühren Sie keine dieser Bereiche, während Sie mit Ihrem Kochgeschirr umgehen. VERBRENNUNGSGEFAHR!

⚠ VORSICHT! Seien Sie vorsichtig, wenn Sie die Backofentür öffnen. Kommen Sie nicht in Kontakt mit den heißen Bereichen oder mit dem Dampf, der aus dem geöffneten Backofen entweicht. VERBRENNUNGSGEFAHR! VERBRÜHUNGSGEFAHR!

⚠ VORSICHT! Benutzen Sie stets Backofenhandschuhe.

Für einen sicheren Betrieb des Gerätes ist die ordnungsgemäße Positionierung der Einschubelemente erforderlich, damit bei deren Entnahme kein heißes Koch- / Backgut oder Kochgeschirr herausfallen kann.

i Wenn Sie das Gerät zum ersten Mal an die Stromversorgung anschließen, blinken die Zahlen auf dem Display.

Der Lüfter des Backofen läuft nach Betriebsende noch einige Zeit weiter, auch wenn das Gerät selbst ausgeschaltet ist.

i Bevor Sie die Uhrzeit einstellen können bzw. eine Backofenfunktion oder eine Backofentemperatur auswählen können, müssen Sie den manuellen Betriebsmodus des Backofens aktivieren

Der Backofen kann durch die Benutzung der Oberhitze und der Unterhitze (mit Umluft) aufgewärmt werden. Die Benutzung des Backofens wird durch den DREHSCHALTER FÜR DIE BACKOFENFUNKTIONEN (K2 / s. Kapitel 3.2.3 BEDIENFELD) kontrolliert. Bewegen Sie den Drehschalter hierbei auf die gewünschte Einstellung.
Zur Einstellung der Temperatur bewegen Sie den DREHSCHALTER FÜR DIE TEMPERATURKONTROLLE des Backofens (K1 / s. Kapitel 3.2.3 BEDIENFELD) auf die gewünschte Einstellung. Sie können hierbei eine Temperatur von 50 °C – 250 °C auswählen (mit dem Uhrzeigersinn drehen).
➢ Sie schalten den Backofen aus, indem Sie beide dieser Drehschalter auf die Position 0 einstellen (s. Abb. unten).

K2 / TEMPERATURKONTROLLE

K1 / BACKOFENFUNKTIONEN

Abbildung ähnlich

⚠ VORSICHT! Drehen Sie den Temperaturkontrollschalter nur im Uhrzeigersinn auf die gewünschte Temperatur. Danach können Sie den Schalter zurück auf die Ausgangsposition drehen. Ansonsten können Sie die Temperaturkontrollschalter beschädigen.

3.3.2 Manueller Betriebsmodus

Im manuellen Modus leuchten nur die Tageszeit und das Symbol "„ auf. Der Backofen ist immer in Betrieb und die Garzeit wird vom Benutzer gesteuert.

Anmerkungen:

Im manuellen Modus beginnt die angezeigte Zeit nach 5 Stunden ohne Bedienung zu blinken. Nach 10 Stunden ohne Bedienung kehrt das Gerät in den Standby-Modus zurück. Wenn die Uhrzeit blinkt und Sie den manuellen Modus wieder verwenden möchten, drücken Sie bitte die Taste " " oder "+ " Taste.

Regelmäßiger Betrieb:

Drehen Sie den Knopf K1, um die Backofenfunktionen zu wählen.

Drehen Sie den Knopf K2, um die Temperatur einzustellen. Modus-Einstellung.

Drechen Sie nach Beendigung des Garvorgangs alle Knöpfe auf die Position "O".

Anmerkungen:

1. Als separate Funktion wird das Backofenlicht von den Verbrauchern genutzt, um aktiv die Lebensmittel zu beobachten oder den Hohlraum zu
2. reinigen. Nach dem Öffnen muss der Benutzer das Gerät aktiv schließen, bevor er es verlässt und in den Standby-Modus zurückkehrt.
3. Nach dem Garen im Backofen führt das Kühlgebläse weiterhin Wärme ab. Der Backofen wird erst geschlossen, wenn die Kerntemperatur unter 75°C liegt.

3.3.3 Einstellung der Uhrzeit

i Bevor Sie den Backofen generell benutzen können, müssen Sie die Uhrzeit einstellen.

Wenn der Backofen zum ersten an das Stromnetz angeschlossen wird, müssen Sie die Uhr einstellen.

Hinweis: Die Uhr ist eine 24-Stunden-Uhr.

Drücken Sie die Taste "⊖" oder " ", um die

Stundeneinstellung zu ändern.

Drücken Sie die " 🔒"-Taste, um die Stundeneinstellung zu bestätigen.

Drücken Sie die Taste " " oder " ", um die

Minuteneinstellung zu ändern.

Drücken Sie die Taste " 🔒 "Taste, um die Einstellung der Uhr abzuschließen.

3.4 Programmierung des Backofens

3.4.1 Timer

Halten Sie beim Einstellen der Uhrzeit die Taste "⊖" oder "

④ " 3 Sekunden lang gedrückt, um die Uhrzeit kontinuierlich zu erhöhen oder zu verringern.

Halten Sie im Weck- oder Automatikmodus die Tasten " und " ☉" gedrückt, bis der Summer ertönt, um alle

Moduseinstellungen zu löschen und in den Standby-Modus zu wechseln.

Wenn Sie den Timer-Modus einstellen und 5 Minuten lang nichts tun, kehrt das Gerät in den manuellen Modus zurück.

Halten Sie bei der Einstellung jeder Funktion die Taste " ℑlänger als 3 Sekunden gedrückt, um die aktuelle Einstellung zu löschen und in den manuellen Modus zu wechseln.

Bei der Einstellung des Timer-Modus kann nur einer der beiden Modi Wecker und automatisches Garen ausgewählt werden.

Zum Ausschalten des Backofens müssen die Drchschalter für die Backofenfunktionen und der Temperaturkontrolle auf die Position -0-gestellt werden.

Modus Einstellung:

Halten Sie im Standby-Modus die Taste "☐" 3 Sekunden lang gedrückt, um in den manuellen Modus zu gelangen; das Symbol "☐" leuchtet auf.

Drücken Sie im manuellen Modus die Taste " ", um den Zeitmodus zu wählen: →

minute minder→ dur→ End→ manual.

Die einstellbaren automatischen Garmodi sind halbautomatisch: dur oder End. Wenn auf dem Display nicht das Symbol "____angezeigt wird, funktioniert der Backofen nicht und heizt nicht auf. Der Backofen funktioniert oder heizt nur auf, wenn auf dem Display das Symbol "____" angezeigt wird.

Anmerkungen:

Manueller Modus - die Garzeit wird vom Benutzer selbst bestimmt.

Minutenzähler - Sie können eine akustische Erinnerung für den Zeitraum der Fertigstellung einstellen.

Dur - Sie können den Ofen so einstellen, dass er die gewünschte Zeitspanne garen kann.

Ende - Sie können den Ofen so einstellen, dass er bis zur gewünschten Zeit gart.

Manueller Modus :

Im manuellen Modus leuchten nur die Tageszeit und das Symbol "„" auf. Der Backofen ist immer in Betrieb und die Garzeit wird vom Benutzer gesteuert.

Anmerkungen:

Im manuellen Modus beginnt die angezeigte Zeit nach 5 Stunden ohne Bedienung zu blinken. Nach 10 Stunden ohne Bedienung kehrt das Gerät in den Standby-Modus zurück.

Wenn die Uhrzeit blinkt und Sie den manuellen Modus wieder verwenden möchten, drücken Sie bitte die Taste " " oder " " + Taste.

Errinnerungsfunktion:

Dieser Modus wird nur als Erinnerungsfunktion verwendet.

Drücken Sie die Taste "☐", um die Funktion des Minutenzählers zu wählen. Die entsprechende " " " " Symbol blinkt.

Drücken Sie die Taste "⊖" oder "+", um die Weckzeit einzustellen (siche "Einstellen der Uhr").

Nach der Einstellung drücken Sie die Taste " ", um die Einstellung des Weckers zu bestätigen. Das Symbol " " ist immer eingeschaltet.

Wenn die Zeit abgelaufen ist, ertönt ein Signalton zur Erinnerung, und das Symbol "☐" auf Bildschirm beginnt zu blinken. Drücken Sie zu diesem Zeitpunkt eine beliebige Taste, um die Erinnerung zu löschen.

Kochdauer Zeit:

Wenn der Dauerbetrieb auf 1 Stunde eingestellt ist, endet der Garvorgang nach 1 Stunde.

Drücken Sie die Taste "Taste so lange, bis der Bildschirm "dur" anzeigt.

Drücken Sie die Taste " " oder "+", um die Zeiteinstellung im Modus dur aufzurufen (siehe "Einstellen der Uhr"). Die maximale Einstellzeit beträgt 10 Stunden.

Nachdem Sie die Zeiteinstellung bestätigt haben, drücken Sie die Taste "©", um zu starten. Zu diesem Zeitpunkt sind die Symbole "###" und "A" immer eingeschaltet.

Wenn der Dauerbetrieb auf 1 Stunde eingestellt ist, ertönt der Summer nach 1 Stunde, um das Ende des Garvorgangs anzuzeigen, und das Symbol "A" blinkt.

Drücken Sie nun eine beliebige Taste, um in den Standby-Modus zurückzukehren, und der Signalton verstummt und das Symbol "A" verschwindet.

Garvorgang Ende:

Der Garvorgang beginnt mit der aktuellen Uhrzeit und endet mit der eingestellten.

Drücken Sie die Taste "◇"Taste so lange, bis auf dem Bildschirm "Ende" angezeigt wird.

Drücken Sie die Taste "⊖" oder "+", um die Zeiteinstellung für den Endmodus aufzurufen (siche "Einstellen der Uhr").

Nachdem Sie die Zeiteinstellung bestätigt haben, drücken Sie die Taste "☐", um zu starten. Zu diesem Zeitpunkt sind die Symbole "☐" und "A" immer eingeschaltet.

Wenn die Endzeit mit der Systemuhrzeit übereinstimmt, ertönt der Summer, der das Ende des Garvorgangs anzeigt. Das Symbol "33" verschwindet und das Symbol "A" blinkt.

Drücken Sie nun eine beliebige Taste, um in den Standby-Modus zurückzukehren, und das Zwitschern wird beendet. Symbol "A" verschwindet.

3.5 Backofenfunktionen

SYMBO LE	BESCHREIBUNG DER FUNKTIONEN
	Auftauen:➢ Die Luftzirkulation bei Raumtemperatur ermöglicht ein schnelleres Auftauen von Tiefkühlkost (ohne Wärmezufuhr).
	Grillen mit Umluft:➢ Das Strahlungsheizelement und das obere Heizelement arbeiten mit einem Ventilator.
	Grillen mit Oberhitze:➢ Das Strahlungsheizelement und das obere Heizelement sind in Betrieb.
	Grillen➢ Das innere Grillelement schaltet sich ein und aus, um die Temperatur zu halten. Kann zum Grillen einer kleinen Anzahl von Lebensmitteln verwendet werden.

Oberhitze und Unterhitze (mit Umluft):

Die Kombination aus Gebläse und den oberen und unteren Heizelementen sorgt für eine gleichmäßigere Wärmeverteilung und Farbgebung, vor allem beim Garen von Fleisch.

Oberhitze und Unterhitze:

Die oberen und unteren Heizelemente arbeiten zusammen, um ein Konvektionsgaren zu ermöglichen.

ECO

Für energiesparendes Garen. Garen der ausgewählten Zutaten auf schonende Weise, wobei die Hitze von oben und unten kommt.

4. Hinweise für das Kochen

⚠ VORSICHT! Die inneren Bestandteile des Backofens werden sehr heiß. Berühren Sie keine dieser Bereiche, während Sie mit Ihrem Kochgeschirr umgehen. VERBRENNUNGSGEFAHR!

⚠ VORSICHT! Seien Sie vorsichtig, wenn Sie die Backofentür öffnen. Kommen Sie nicht in Kontakt mit den heißen Bereichen oder mit dem Dampf, der aus dem geöffneten Backofen entweicht. VERBRENNUNGSGEFAHR! VERBRÜHUNGSGEFAHR!

⚠ VORSICHT! Benutzen Sie stets Backofenhandschuhe.

4.1 Tipps zum Backen und Braten

- Wir empfehlen die Nutzung des Backblechs, das mit dem Herd geliefert wurde.

Es ist auch möglich, in Kuchenformen und auf Blechen zu backen, die an anderer Stelle gekauft wurden. Zum Backen ist es besser, schwarze

Bleche zu verwenden, welche die Hitze besser leiten und die Backzeit verkürzen.

Formen und Bleche mit hellen oder glänzenden Oberflächen werden nicht empfohlen, wenn die konventionelle Aufheizmethode (obere und untere Heizelemente) angewandt wird; die Nutzung solcher Formen kann zu einer zu geringen Aufheizung des unteren Teils des Kuchens führen.
✿ Bevor der Kuchen aus dem Backofen herausgenommen wird, kontrollieren Sie, ob das Backen abgeschlossen ist, indem Sie ein Holzstäbchen verwenden (der Kuchen ist ausgebacken, wenn das Stäbchen trocken und sauber herauskommt, nachdem Sie es in den Kuchen gesteckt haben).
- Nach dem Abschalten des Backofens ist es ratsam, den Kuchen für ungefähr 5 Minuten im Backofen zu lassen.
Bereiten Sie Fleisch mit einem Gewicht von über 1 kg im Backofen zu; kleinere Mengen sollten Sie auf einem Kochfeld zubereiten.
- Benutzen Sie backofengeeignetes Kochgeschirr. Achten Sie darauf, dass auch die Griffe hitzeresistent sind.
Wenn Sie Ihr Fleisch auf einem Gitterrost oder Grillrost zubereiten, schieben Sie ein mit etwas Wasser gefülltes Backblech auf die niedrigste Einschubhöhe in den Backofen.
Wenden Sie während der Garzeit das Fleisch mindestens einmal. Übergießen Sie das Fleisch mit seinem Bratensaft oder heißem Salzwasser.
❖ Gießen Sie niemals kaltes Wasser über das Fleisch.

4.2 Energie sparen

❖ Öffnen Sie die Backofentür nicht unnötig oft.
Schalten Sie den Backofen rechtzeitig ab und nutzen Sie die Restwärme.
- Benutzen Sie den Backofen nur zur Zubereitung größerer Mengen.
✿ Fleisch mit einem Gewicht von unter 1 kg kann in einem Kochgeschirr auf dem Kochfeld wirtschaftlicher zubereitet werden.
✿ Falls die Garzeit mehr als 40 Minuten beträgt, schalten Sie den Backofen 10 Minuten vor Ende der Garzeit ab.
❖ Achten Sie darauf, dass die Backofentür richtig geschlossen ist.
✿ Aufgrund von Verunreinigungen an der Türdichtung kann dort Wärme entweichen. Entfernen Sie deshalb umgehend alle Verunreinigungen.
Schließen Sie das Gerät nicht in der unmittelbaren Umgebung von Kühl- und / oder Gefriergeräten an. Andernfalls kann der Energieverbrauch unnötig ansteigen.

5. Reinigung und Pflege

⚠️WARNUNG!

Schalten Sie das Gerät vor dem Reinigen unbedingt aus und lassen Sie es vollständig abkühlen. Trennen Sie das Gerät vor allen Wartungsarbeiten von der Stromversorgung.

Ofen

➢ Reinigen Sie den Ofen nach jeder Benutzung.
➢ Schalten Sie beim Reinigen die Innenbeleuchtung des Ofens ein.
➢ Reinigen Sie das Innere des Ofens nur mit warmem Wasser und ein wenig Spülmittel. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzen Sie keine aggressiven und ätzenden Reinigungsmittel.
Wischen Sie nach der Reinigung das Innere des Ofens trocken.
➢ Reinigen Sie die äußeren Bereiche des Ofens mit warmem Seifenwasser. Nehmen Sie dazu einen Schwamm oder ein weiches Tuch. Benutzen Sie keine aggressiven und ätzenden Reinigungsmittel.
Wenn Sie einen speziellen Ofenreiniger anwenden, überprüfen Sie unbedingt anhand der Angaben des Reinigungsherstellers, ob der Reiniger für Ihr Gerät geeignet ist.
Alle durch ein Reinigungsmittel an Ihrem Gerät verursachten Schäden werden nicht kostenfrei behoben, auch nicht innerhalb des Garantierahmens.

Benutzen Sie niemals einen Dampfreiniger.

Ofentür

➢ Reinigen Sie die Glasscheibe der Ofentür äußerst vorsichtig. Verwenden Sie keine Scheuermittel, da Sie ansonsten die Scheibe zerkratzen oder zerbrechen können.. Verwenden Sie etwas Spülmittel und warmes Wasser.

5.1 Austausch des Leuchtmittels

1. Schalten Sie den Backofen aus und trennen Sie ihn von der Stromversorgung. Stellen Sie sicher, dass die Innenteile abgekühlt sind, bevor Sie die Innenteile berühren.

2. Entfernen Sie die Lampenabdeckung, indem Sie sie gegen den Uhrzeigersinn drehen (Achtung, sie kann schwergängig sein), und ersetzen Sie die Glühlampe durch eine neue des gleichen Typs.

3. Setzen Sie die neue Glühbirne ein, die bis 300°C beständig sein muss. Wenden Sie sich für Ersatzglühbirnen an Ihr lokales Servicezentrum.

4. Ziehen Sie im Zweifelsfall einen qualifizierten Elektriker zu Rate.

5.3 Entnahme der Ofentür

1. Öffnen Sie die Ofentür. Öffnen Sie die Scharnicrabdeckung der Ofentür bis zur maximalen Position (siehe Abbildung A).

2. Schließen Sie die Tür bis zum Anschlag, greifen Sie rechts und links an der Tür und ziehen Sie die Tür nach oben ab.

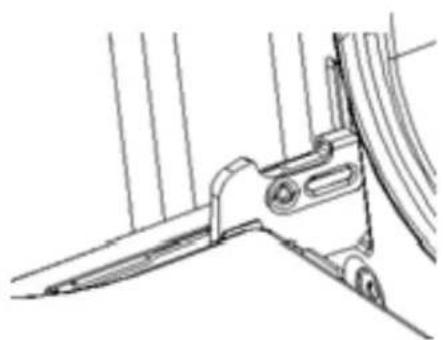

Ofentür wieder installieren

Befolgen Sie die umgekehrte Reihenfolge der Türdemontage.

1. Achten Sie beim Einbau der Backofentür darauf, dass beide Scharniere direkt in die Öffnung passen.

2. Beide Seiten des Scharnierfalzes müssen an der Scharnierbefestigungsöffnung der Tür befestigt werden.

3. Wenn Sie die Tür öffnen, klappen Sie die Verriegelungsstange herunter (siehe Abbildung B).

Wenn die Tür versehentlich herunterfällt oder sich die Scharniere plötzlich schließen, drücken Sie Ihre Hand nicht in die Scharniere. Rufen Sie Ihren Kundendienst an.

Entfernen der inneren Glasscheibe

1. Lösen Sie die Schrauben der Halterungsleiste die sich oben an der Tür befindet.

2. Entfernen Sie anschließend die innere Glasscheibe.

3. Nach dem reinigen der Glasscheibe, setzen Sie die Glasscheibe wieder ein, setzen Sie die Halterungsleiste wieder ein und Schrauben Sie diese wieder fest. (siehe Abbildung C).

5.4 Problembehandlung

Gehen Sie bei einem Notfall oder einer Fehlfunktion wie folgt vor:

1. Schalten Sie das Gerät komplett ab.
2. Trennen Sie das Gerät von der Stromversorgung (entsprechende Sicherung im Sicherungskasten der Hausstromversorgung).
3. Kontaktieren Sie Ihren Kundendienst.

Überprüfen Sie die Angaben der Tabelle, bevor Sie den Kundendienst kontaktieren.

FEHLER MÖGLICHE URSACHE MASSNAHMEN

Gerät arbeitet überhaupt nicht.

Das Gerät wird nicht mit Strom versorgt.

Überprüfen Sie die entsprechende Sicherung im Sicherungskasten der Hausstromversorgung.

Innenbeleuchtung funktioniert nicht.

Das Leuchtmittel ist locker oder beschädigt.

Das Leuchtmittel festdrchen oder ersetzen.

6. Technische Daten

Lieferant	PKM
Modell	F7-2 DIGI-A
Energieffizienzindex (IEE Backröhre)	72,60
Anzahl Backröhren	1
Wärmequelle je Backröhre	Elektrischer Strom
Geräteart	Einbaubackofen
Bedienpanel	Edelstahlblende
Energieffizienzklasse	A
Energieverbrauch (konventionell)	0,88 KW/h
Energieverbrauch (Umluft)	0,61 KW/h
Nutzbares Volumen	65,00 l
Backröhre
Funktionen Backofen	Auftauen,Ober und Unterhitze, Oberhitze mit Grill und Umluft,
	Oberhitze mit Grill,Grill,Ober-Unterhitze mit Umluft, Unterhitze, ECO
Grill/Umluft/Heißluft	√	√
Vollglasinnentüre		√
Ofentür/Glasschichten	sch	3
	warz
	es
	Glas
Gehäusekühlung		√
Griff und Knöpfe		Aluminium
Maximale. Leistung		2,30 KW
Stromspannung/Frequenz	220-	50 Hz
	240
	V
Tropfschale/Grillrost	1	1
Kabellänge		150 cm
Gerätemaße in cm	59,50 x 59,50 x 57,50
Gewicht netto/brutto	27,5	31,4

7. Entsorgung

1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen. ERSTTCKUNGSGEFAHR!

2. Nicht mehr benutzte und alte Geräte müssen der zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.

3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem Netzstecker entfernen und entsorgen! Demontieren Sie immer die komplette Tür, damit sich keine Kinder einsperren und in Lebensgefahr geraten können!

4. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.

5. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.

6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt, bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.

7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren

entsprechenden kommunalen Entsorgungseinrichtungen.

Alle mit diesem Symbol gekennzeichneten Materialien sind wiederverwertbar.

Alle verfügbaren Informationen zur Mülltrennung erhalten Sie bei Ihren örtlichen Behörden.

8. Garantiebedingungen

für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers.

Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung.

Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt.

Der Garanticanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf- und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden.

Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte Geräte gehen in unser Eigentum über.

Der Garantieanspruch erstreckt sich nicht auf:

1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;

2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;

3. Schäden infolge Betriebs- und Bedienungsfehler,

4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;

5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden;

6. Schäden infolge nicht haushaltsüblicher Nutzung;

7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.

Die Gültigkeit der Garantie endet bei:

1. Nichtbeachten der Aufstell- und Bedienungsanleitung;

2. Reparatur durch nicht fachkundige Personen;

3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;

4. unsachgemäße Installation oder Inbetriebnahme;

5. mangelnde oder fehlerhafte Wartung;

6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;

7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion.

Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.

Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete Geräte.

PKM

TECHNOLOGIE FÜR DEN HAUSHALT

SERVICE INFORMATION

TECHNOLOGY FOR DOMESTIC USE

Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung.

Änderungen vorbehalten

Stand 18.03.2025

© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
