Produkttyp	LED-Dauerlicht für Foto/Video
Modell	Rollei Soluna 150 RGB
Abmessungen	33.5 x 22.5 x 35.0 cm
Gewicht	3.5 kg
Leistungsabgabe	150 W
Stromversorgung	AC 100-240 V, 50/60 Hz; DC 12-38 V Eingang; Ausgang DC 32 V / 5.8 A
Farbtemperaturbereich	2.000 K – 7.500 K (CCT-Modus)
Farbwiedergabeindex (CRI)	>97
Fernsehlicht-Konsistenzindex (TLCI)	>98
Beleuchtungsstärke (ohne Reflektor, bei 1 m, 5500 K)	>3.856 lx
Vollfarbmodus (HSI)	Farbton 0-359°, Sättigung 0-100
G/M-Anpassung	±0.5 (Magenta/Grün)
Abstrahlwinkel	>120° (ohne Reflektor)
Zoomsteuerung	Einstellbar über Zoom-LED-Taste
Befestigungsart	Bowens S-Typ Bajonett
Drahtlossteuerung	2,4 GHz (32 Kanäle, 16 Gruppen) & Bluetooth 4.2
Integrierte Lichteffekte	19 voreingestellte Effekte (z.B. TV, Feuer, Sturm, Polizei)
Kühlung	Lüfter (max. 30 dB, schaltbar bis 30% Leistung)
Im Lieferumfang enthalten	Reflektor 70°, Schutzkappe, Tragetasche, Netzteil, Netzkabel, Bedienungsanleitung
Optional erhältliches Zubehör	Soluna V-Mount Akkuadapter (nicht enthalten)
Bestimmungsgemäße Verwendung	Nur für Foto- und Videobeleuchtung; nicht zur Raumausleuchtung

Häufig gestellte Fragen - Soluna 150 RGB ROLLEI

Wie verbinde ich die Soluna 150 RGB mit der Rollei Studio App?

Aktivieren Sie Bluetooth auf Ihrem Smartphone und am Licht (Menü > Drahtloseinstellungen > Bluetooth Ein). Öffnen Sie die Rollei Studio App; die Verbindung erfolgt automatisch über Bluetooth Low Energy. Stellen Sie sicher, dass die Standortberechtigung für die App erteilt wurde.

Kann die Soluna 150 RGB mit einem Akku verwendet werden?

Ja, über den optionalen Soluna V-Mount Akkuadapter (nicht enthalten). Schließen Sie das Adapterkabel an die Strombuchse an und verwenden Sie einen V-Mount Akku für den mobilen Betrieb.

Was ist der CCT-Modus und wie stelle ich die Farbtemperatur ein?

Der CCT-Modus ermöglicht die Einstellung der Farbtemperatur von 2.000K bis 7.500K. Drücken Sie die CCT-Modus-Taste, dann drücken Sie den Funktionsknopf, um den Wert auszuwählen (wird grün), drehen Sie zum Einstellen, drücken Sie zum Bestätigen. Sie können auch die G/M (Magenta/Grün)-Verschiebung einstellen.

Wie viele voreingestellte Lichteffekte sind verfügbar und wie greife ich darauf zu?

Es gibt 19 voreingestellte Lichteffekte (z.B. TV, Feuer, Sturm, Polizei). Drücken Sie den Lichteffektknopf, um durch die Effekte zu blättern, dann verwenden Sie den Funktionsknopf, um die Frequenz (1-10) einzustellen. Drücken Sie die Pause/Wiedergabe-Taste, um anzuhalten/neu zu starten.

Was ist der Abstrahlwinkel und kann ich ihn ändern?

Der native Abstrahlwinkel beträgt >120° ohne Reflektor. Verwenden Sie den mitgelieferten 70°-Reflektor, um den Strahl zu verengen. Zusätzlich ermöglicht die Zoomsteuerung, die Position des Leuchtkopfes anzupassen, um die Lichtstreuung weiter zu modifizieren.

Ist die Soluna 150 RGB für Videoaufnahmen geeignet?

Ja, mit einem hohen CRI >97 und TLCI >98 bietet sie eine ausgezeichnete Farbgenauigkeit für Videos. Der Lüfter kann auf niedrig oder aus gestellt werden, um das Rauschen zu reduzieren (aber die Leistung ist bei ausgeschaltetem Lüfter auf 30% begrenzt).

Wie setze ich die Bluetooth-Verbindung zurück?

Gehen Sie zu Menü > Drahtloseinstellungen, wählen Sie Bluetooth Reset, drehen Sie den Funktionsknopf zum Bestätigen. Koppeln Sie dann erneut mit Ihrem Smartphone über die Rollei Studio App.

Was ist die maximale Leistungsabgabe und wie wird sie gesteuert?

Die maximale Leistung beträgt 150W. Die Leistung kann in jedem Modus mit dem Funktionsknopf von 0 bis 100% in 1%-Schritten eingestellt werden.

Kann ich das Licht mit einem handelsüblichen Lichtstativ verwenden?

Ja, es hat eine Stativaufnahme und einen U-Bügel mit Verriegelungstaste. Es enthält auch einen Schirmhalter für zusätzliche Modifikatorunterstützung.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Nicht direkt in die Augen leuchten. Sorgen Sie für ausreichende Belüftung, decken Sie keine Lüftungsöffnungen ab. Nur in Innenräumen (trocken) verwenden. Bei Nichtgebrauch vom Stromnetz trennen. Von Kindern fernhalten. Nicht zur Raumbeleuchtung.

BEDIENUNGSANLEITUNG Soluna 150 RGB ROLLEI

ANLEITUNG AUF DEUTSCH MANUAL IN ENGLISH

Erhältlich im

App Store

Vor dem ersten Gebrauch. 4

Bestimmungsgemäßer Gebrauch. 4

Zeichenerklärung 4

Lieferumfang....5

Übersicht 6

Beleuchtungsstärkemessung 7

Beschreibung der Funktion 8

Rollei Studio App / Studio App / Bluetooth®* ..... 12

Zoom-Regler 13

Technische Daten 14

Sicherheitshinweise....16

Entsorgung 19

Konformität....19

Content

Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die Sicherheitshinweise aufmerksam durch.

Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät für den späteren Gebrauch auf. Sollten andere Personen dieses Gerät nutzen, so stellen Sie ihnen diese Anleitung zur Verfügung. Wenn Sie das Gerät an Dritte weitergeben, gehört diese Anleitung zum Gerät und muss mitgeliefert werden.

Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur als Foto- und Videobeleuchtung konzipiert. Es darf nicht zu anderen Zwecken und insbesondere nicht zur häuslichen Raumbeleuchtung verwendet werden.

Zeichenerklärung

Die folgenden Symbole werden in dieser Bedienungsanleitung, auf dem LED-Licht oder auf der Verpackung verwendet.

Mit diesem Symbol gekennzeichnete Produkte erfüllen alle maßgeblichen Gemeinschaftsvorschriften des Euro päischen Wirtschaftsraums.

Mit diesem Zeichen gekennzeichnete Produkte werden mit Gleichstrom betrieben.

Mit diesem Zeichen gekennzeichnete Produkte werden mit Wechselstrom betrieben.

Geräte mit diesem Zeichen haben eine zusätzliche oder verstärkte Isolierung und entsprechen der Schutzklasse II.

Nur für innen. Geräte mit diesem Zeichen dürfen nur im Haus betrieben werden (trockene Umgebung).

Lieferumfang

• Soluna 150 RGB
• Reflektor mit 70 Grad
• Schutzkappe
• Transporttasche
• Netzteil
• Stromkabel für Netzteil
• Bedienungsanleitung

1 Verriegelungsknopf U-Halterung
2 U-Halterung
3 Zoom-LED-Leuchte
4 Schirm-Halterung
5 Verriegelung des Lichtstativs
6 Menütaste
7 Lichteffekt-Drehknopf

8 Lichteffekt-Pause / Lichteffekt-Wiedergabe-Knopf
9 Netzanschlussbuchse
10 Zoom-LED-Knopf
11 Benutzerdefinierte Lichteffektmodus-Taste
12 HSI-Modus-Taste
13 Funktionsknopf
14 CCT-Modus-Taste
15 Ein-/Ausschalter

Beleuchtungsstärkemessung

Die Messung von ungebündeltem Licht wird standardmäßig ohne Reflektoren durchgeführt. Der lineare Abstand von der LED-Lichtquelle zum Beleuchtungsstärkemesser beträgt 1 Meter.

Wenn der Einstrahlungswinkel des Reflektors kleiner und dessen Tiefe tiefer wird, dann wird das Licht gebündelt. Das Zentrum des Lichts ist sehr hell, der umgebende Schein erscheint gedämpft. Der Lichtverhältnis-Kontrast wird damit größer, und das Licht am entsprechenden Mittelpunkt der Messung wird gedämpft. Die Beleuch tungsstärke steigt.

Beschreibung der Funktion

Ein- / Ausschalten

1. Netzstrom: Stecken Sie den Stecker des Netzteils in die Netzanschlussbuchse [9] und schließen Sie das Gerät an das Stromnetz an, drücken und halten Sie den Ein-/Ausschalter [15] 1,5 Sekunden lang gedrückt, um das Gerät einzuschalten.

2. Optionaler Akku-Betrieb*: Das Soluna 150 RGB kann optional über den Soluna-V-Mount-Akku-Adapter betrieben werden. Stecken Sie dazu ein Ende des Kabels in den Akku-Adapter und das andere Ende in die Netzanschlussbuchse [9] und halten Sie den Ein-/Ausschalter [15] 1,5 Sekun den lang gedrückt, um das Gerät zu starten.

* Akkus und Akku-Adapter nicht im Lieferumfang enthalten.

Beschreibung der Funktion

CCT-Modus

Drücken Sie kurz die CCT-Modus-Taste [14] um in den CCT-Modus zu gelangen. Drücken Sie nun kurz den Funktionsknopf [13], der ausgewählte Wert leuchtet nun grün auf. Wenn das Symbol grün leuchtet, können Sie den Einstellungswert mit dem Funktionsknopf [13] einstellen und mit anschließendem Druck auf den Funktionsknopf [13] bestätigen.

• CCT-Farbtemperaturmodus: 2.000K–7.500 K
• G/M Magenta/Grün: ±0,5

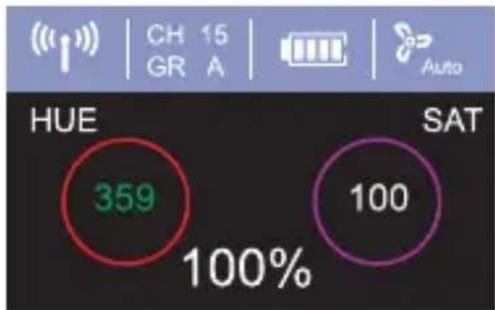

HSI: Vollfarbmodus

Drücken Sie kurz die HSI-Modus-Taste [12], um in den HSI-Modus zu gelangen, drücken Sie kurz den Funktionsknopf [13], und der ausgewählte Wert leuchtet nun grün auf. Wenn das Symbol grün leuchtet, können Sie den Einstellungswert mit dem Funktionsknopf [13] einstellen und mit anschließendem Druck auf den Funktionsknopf [13] bestätigen.

– HSI Vollfarbmodus: 0–359
– SAT-Sättigung: 0–100

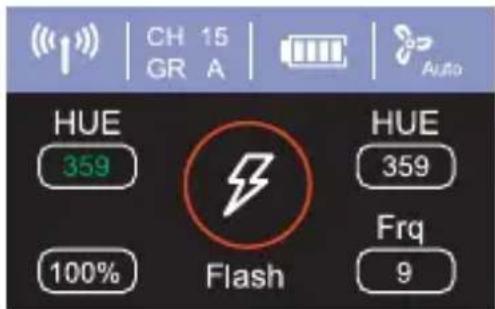

Benutzerdefinierte Lichteffekte

Drücken Sie kurz die Benutzerdefinierte Lichteffektmodus-Taste [11], um in den Modus für benutzerdefinierte Lichteffekte zu gelangen. Drücken Sie nun kurz den Funktionsknopf [13], nun leuchtet der aus-

gewählte Wert grün. Wenn das Symbol grün leuchtet können Sie den Einstellungswert mit dem Funktionsknopf [13] einstellen und mit anschließendem Druck auf den Funktionsknopf [13] bestätigen.

Beschreibung der Funktion

• Impuls CCT: 2.700 K–7.500 K / Frq: 1–10
• Impuls HUE: 0–359 / Frq: 1–10
• Blitzlicht CCT: 2.700 K–7.500 K / Frq: 1–10
• Blitzlicht HUE: 0–359 / Frq: 0–9
• Zyklus CCT: 2.700 K–7.500 K / Frq: 1–10
• Zyklus HUE: 0–359 / Frq: 1–10

Menü-Einstellungen

Drücken Sie kurz die Menütaste [6], um das Einstellungsmenü aufzurufen. Drücken Sie nun kurz den Funktionsknopf [13], und das Symbol der Wertanzeige blinkt grün. Wenn das gewünschte Symbol grün wird, stellen

Sie den Wert mit dem Funktionsknopf [13] ein, und drücken Sie kurz, um die Einstellung zu bestätigen.

Lüftung (Auto / Ein / Aus)
Drahtlose Einstellungen

2,4 GHz (b) / 2,4 GHz (p) / Bluetooth * / Aus

2,4 GHz (b): Fernbedienung / 2,4 GHz (p): Fernbedienung

Bluetooth®*-Reset [13]

Drehen Sie den Funktionsknopf [13], um Bluetooth zurückzusetzen.

Werkseinstellungen wiederherstellen [13]

Drehen Sie den Funktionsknopf [13], um die Funktion zur Wiederherstellung der Werkseinstellungen zu starten.

Beschreibung der Funktion

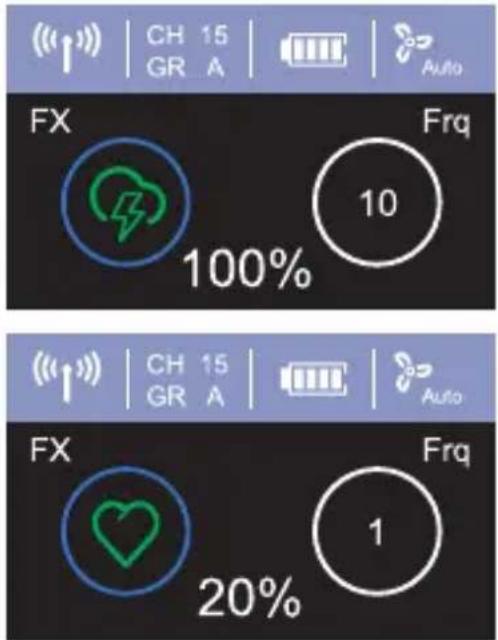

Lichteffekt-Modus

Drücken Sie kurz den Lichteffekt-Drehknopf [7], um in den Lichteffektmodus zu gelangen und schalten Sie abwechselnd verschiedene Lichteffektmodi ein. Drücken Sie kurz den Funktionsknopf [13], und der ausgewählte Wert leuchtet nun grün auf. Wenn das Symbol grün wird, stellen Sie den Wert mit dem Funktionsknopf [13] ein, und drücken Sie ihn kurz, um zu bestätigen.

Es gibt 19 voreingestellte Lichteffekte, einstellbar in einer Frequenz von 1-10. Drücken Sie die Lichteffekt-Pause / -Wiedergabe-Taste [8] zum Anhalten oder um die Wiedergabe des Lichteffekts fortzusetzen.

TV

Defekte Glühbirne

Feuer Arbeit

Sturm

Multi-Blitz

Feuer

Impuls

Paparazzi

Scheinwerfer

SOS

Warnung

Feuerwehrauto

Polizei

Krankenwagen

Partei

Rot Multi

Grün Multi

Blau Multi

Farbtemperatur-Zyklus

Rollei Studio App / Studio App / Bluetooth®\*

Laden Sie die „Rollei Studio“ App für iOS aus dem App Store herunter oder die „Studio“ App aus dem Amazon App Store für Android (iOS 9.0 oder höher, Android 5.0 oder höher).

Verbindung mit dem Smartphone

1. Aktivieren Sie Bluetooth®* an Ihrem Smartphone.
2. Schalten Sie das Rollei Soluna 150 RGB ein und aktivieren Sie im Einstellungsmenü Bluetooth®*.
3. Öffnen Sie die „Rollei Studio“ App, die Verbindung mit dem Smartphone wird automatisch hergestellt.

Hinweis: Wenn Sie das LED-Licht mit der App auf einem anderen Smartphone verbinden möchten, gehen Sie ins Menü, um das Bluetooth®*-Signal zurückzusetzen.

Hinweis:

- Die Verbindung wird mit Hilfe von „Bluetooth®* Low Energy“ (BLE) hergestellt. Hierfür ist eine Standort-Freigabe der App notwendig. Die Verbindung zu dem LED-Licht wird direkt in der App hergestellt.

*Die Bluetooth®-Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und die Verwendung dieser Marken durch Rollei erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber.

Rollei Studio App / Studio App / Bluetooth®\*

Hinweis: Soll ein anderes Smartphone als bisher zur Nutzung des Dauerlichts verwendet werden, so muss zunächst die Verbindung zum vorigen Smartphone unterbrochen werden und das Dauerlicht aus den Einstellungen in der App auf dem vorherigen Smartphone gelöscht werden.

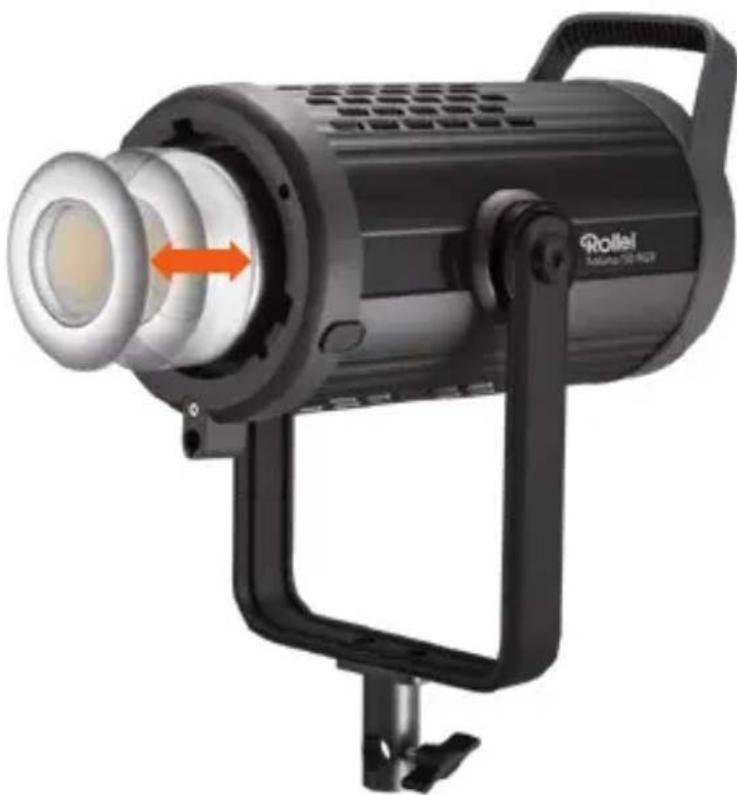

Zoom-Regler

Stellen Sie den Zoom-LED-Kopf [10] ein und passen Sie die Position des LED-Lampenkopfes an. Der Zoom-Lichtkopf kann die Licht-und-Schatten-Ebenen und den Ausdruck von Details verbessern.

Soluna 150 RGB
Leistung 150 W
Leistungsregelung Leistung 0 – 100% in 1% SchrittenVollfarbmodus (HSI) 0 – 359CCT-Modus 2 – 700 K – 7.500 K
Beleuchtungsstärke 15.400 lx (0,5 m) | > 3856 lx (1 m)(ohne Reflektor, gemessen bei 5.500 K)
Farbtemperatur G/M Magenta/Grün: ±0,52.700 K – 7.500 K
Farbwiedergabeindex > 97
Television LightingConsistency Index	> 98
Funkempfänger Integriert | 2,4 GHz | Reichweite > 100 m |32 Kanäle (00 – 31) |16 Gruppen (A – J / L / O / P / Q / S / U) |
Bluetooth®*-Funktion App-Bedienung
Bluetooth®*-Version 4.2
Frequenzband 2.402 – 2.480
Max. abgestrahlteSendeleistung	6 dBm
Lichteffekte 19 (siehe Seite 11)
Weitere Ausstattung LC-Display | Bowens S-type-Bajonett |Schirmhalterung | Stativbefestigung |Tragegriff | U-Halterung | Lüfter (Laut-stärke max. 30 dB, ausschaltbar mit einermaximalen Leistung von 30 %) |Abstrahlwinkel > 120°

Technische Daten

Soluna 150 RGB
Stromversorgung Input Soluna 150 RGB: DC 12 == 38 V,6,5 A Max. | Input Netzteil: AC 100 – 240 V,~ 2,5 A Max. | Output DC: 32 V / 5,8 A /185,6 W ◇©◇
Maße | Gewicht 33,5 x 22,5 x 35,0 cm | 3,5 kg
Lieferumfang 1x Soluna 150 RGB, 1x Schutzkappe,1x Reflektor 70°, 1x Tragetasche,1x Netzteil, 1x Stromkabel für Netzteil,1x Bedienungsanleitung

Technische Details sind ohne Vorankündigung änderbar. Druckfehler und Irrtümer vorbehalten. Das Reproduzieren dieser Bedienungsanleitung – auch auszugsweise – ist nicht gestattet.

*Die Bluetooth®-Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und die Verwendung dieser Marken durch Rollei erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber.

Gefahr durch elektrischen Strom!

Fehlerhafte elektrische Installationen oder eine übermäßige Netzspannung können Stromschlag verursachen.

• Schließen Sie das Produkt nur dann an, wenn die Netzspannung der Steckdose mit den Angaben auf dem Typenschild übereinstimmt.
• Das Produkt an eine leicht zugängliche Steckdose anschließen, damit Sie es bei Problemen schnell vom Netz trennen können.
• Nur das mitgelieferte Netzkabel benutzen.
• Verwenden Sie das Produkt nicht, wenn es sichtbar beschädigt ist oder wenn das Kabel defekt ist.
• Wenn das Produkt oder das Zubehör beschädigt ist, muss es durch den Hersteller, dessen Kundendienst oder eine ähnlich qualifizierte Person ausgetauscht bzw. repariert werden, um Gefährdungen zu vermeiden.
• Das Gehäuse darf nicht geöffnet und Reparaturen dürfen ausschließlich von einem Fachmann ausgeführt werden. Wenden Sie sich hierzu an eine Fachwerkstatt. Bei Reparaturen durch den Benutzer, unsachgemäßem Anschluss oder Fehlbedienung werden jegliche Haftung und alle Gewährleistungsansprüche ausgeschlossen.
• Das Produkt nicht mit einer externen Zeitschaltuhr benutzen.
• Wenn Sie das Gerät für längere Zeit nicht benutzen, trennen Sie es immer von der Stromquelle.
• Schützen Sie das Produkt vor Feuchtigkeit. Berühren Sie es nicht mit nassen/feuchten Händen und tauchen Sie es nicht unter Wasser.
• Dieses Produkt ist nicht wasserdicht! Benutzen Sie dieses Produkt nicht im Regen oder in nassen Umgebungen. Berühren Sie das Produkt niemals bei Gewitter.
• Bevor Sie die Stromverbindung trennen, schalten Sie das Gerät am Hauptschalter aus.

Achtung!

– Niemals das Netzkabel als Tragegriff benutzen.
- Produkt und Zubehör von offenen Flammen, heißen Oberflächen und leicht entflammbaren Materialien fernhalten.
- Verlegen Sie das Netzkabel so, dass es keine Stolpergefahr darstellt.
- Knicken Sie das Netzkabel nicht und legen Sie es nicht über scharfe Kanten.

Achtung!

Gefahr für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten (z. B. teilweise Behinderte, ältere Personen mit eingeschränkten körperlichen und geistigen Fähigkeiten) oder mangelnder Erfahrung und Know-how (z. B. ältere Kinder).

- Dieses Produkt kann von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Know-how benutzt werden, sofern diese beaufsichtigt werden oder eine Anleitung zur sicheren Verwendung des Produktes erhalten haben und die sich aus dem Gebrauch entstehenden möglichen Gefahren verstehen. Kinder dürfen mit dem Produkt nicht spielen. Das Produkt darf von Kindern nicht gereinigt oder gepflegt werden. Halten Sie Kinder unter acht Jahren vom Produkt und den Zubehörteilen fern.

- Stecken Sie keine Gegenstände in das Produkt.

- Das Produkt während des Betriebs nicht unbeaufsichtigt lassen.

- Das Gerät ist kein Spielzeug. Halten Sie das Gerät, Zubehörteile und die Verpackungsmaterialien von Kindern und Haustieren fern, um Unfällen und Erstickung vorzubeugen.

- Nur zur Beleuchtung für fotografische Zwecke. Nicht für die dauerhafte Raumbeleuchtung geeignet.

Sicherheitshinweise

• Filmen Sie weder Auto-, Bus-, Fahrrad-, Motorradfahrer noch Zugführer während der Fahrt mit diesem Produkt. Der Fahrer kann geblendet werden und so einen Unfall verursachen. Dieses gilt auch für nicht aufgeführte Personen oder Gruppen, wenn durch eine mögliche Blendung ein Unfall verursacht werden könnte.
• Leuchten Sie nicht direkt in die Augen von Personen und Tieren, da dies zu Schädigungen der Netzhaut, Sehstörungen und sogar zur Erblindung führen kann.
• Sorgen Sie für ausreichende Belüftung während des Betriebs. Die Belüftungsschlitze des Geräts niemals abdecken.
• Nutzen oder lagern Sie das Gerät nicht bei hohen Temperaturen oder in geschlossenen Räumen mit direkter Sonneneinstrahlung. Bei Umgebungstemperaturen von mehr als 40 °C sollte das Produkt nicht mehr genutzt werden.

Hinweis: Nur zur Beleuchtung für fotografische Zwecke. Nicht für die dauerhafte Raumbeleuchtung geeignet.

Entsorgen Sie die Verpackung sortenrein. Nutzen Sie dafür die örtlichen Möglichkeiten zum Sammeln von Papier, Pappe und leichten Verpackungen. (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen.)

Geräte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden! Sie sind gesetzlich dazu verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen. Informationen zu Sammelstellen, die Altgeräte kostenlos entgegennehmen, erhalten Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Konformität

Hiermit erklärt die Rollei GmbH & Co. KG, dass der Funkanlagentyp „Rollei Soluna 150 RGB“ der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar: www.rollei.de/egk/soluna150rgb

Rollei GmbH & Co. KG In de Tarpen 42, 22848 Norderstedt, Deutschland
