BR-24B - Beleuchtung BRESSER - Kostenlose Bedienungsanleitung

Marke	Bresser
Modell	BR-24B (Zweifarbig)
Produkttyp	Studio-LED-Leuchte
Stromverbrauch	24W
Anzahl der LEDs	240
Lichtstrom	2.400 lm
Farbtemperaturbereich	3.200K – 5.600K
Dimmerbereich	10 % – 100 % (digital, stufenlos)
Betriebsspannung (Netz)	DC 8.0V über mitgeliefertes Netzteil
Akku-Kompatibilität	1x NP-F750 oder NP-F960 (nicht im Lieferumfang)
Fernbedienung	Optionale 2,4-GHz-Fernbedienung (nicht im Lieferumfang)
Betriebsbedingungen	Trocken, 0 °C bis +40 °C
Lagerbedingungen	Trocken, staubfrei, 0 °C bis +40 °C
Abmessungen	In der Anleitung nicht angegeben
Gewicht	In der Anleitung nicht angegeben
LED-Austauschbarkeit	Nicht austauschbar (lange Lebensdauer)
Sicherheitsmerkmale	Überhitzungsschutz, Blendwarnung, Verbrennungswarnung
Mitgeliefertes Zubehör	LED-Paneel, Gleichstrom-Netzteil, Bedienungsanleitung

Häufig gestellte Fragen - BR-24B BRESSER

Wie stelle ich die Helligkeit ein?

Drücken Sie den Einstellknopf wiederholt, bis die Dimmer-Anzeige leuchtet. Drehen Sie dann den Knopf nach rechts (+), um die Helligkeit zu erhöhen (10 % bis 99 %) oder nach links (-), um sie zu verringern.

Wie ändere ich die Farbtemperatur?

Drücken Sie den Einstellknopf wiederholt, bis die Color-Anzeige leuchtet. Drehen Sie den Knopf nach rechts (+) für wärmeres Licht (3200K) oder nach links (-) für kälteres Licht (5600K).

Kann ich diese Leuchte mit einem Akku betreiben?

Ja, Sie können einen optionalen NP-F750- oder NP-F960-Lithiumakku verwenden. Stecken Sie ihn in den Akkuschacht auf der Rückseite. Stellen Sie sicher, dass nur eine Stromquelle gleichzeitig aktiv ist.

Wie verwende ich die Fernbedienung?

Die Leuchte verfügt über einen eingebauten 2,4-GHz-Empfänger. Stellen Sie denselben Kanal an der Leuchte und der Fernbedienung ein (optional, nicht im Lieferumfang). Drücken Sie den Einstellknopf 2 Sekunden lang, um die Kanaleinstellung aufzurufen, und drehen Sie dann, um einen Kanal auszuwählen.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Vermeiden Sie den direkten Blick in die Leuchte, um Blendung zu vermeiden. Berühren Sie das Gerät während des Betriebs nicht; lassen Sie es nach dem Gebrauch 45 Minuten abkühlen. Halten Sie brennbare Materialien fern. Decken Sie niemals die Lüftungsschlitze ab.

Kann ich die LEDs wechseln?

Nein, die LEDs sind nicht austauschbar. Sie haben eine sehr lange Lebensdauer und müssen nicht ersetzt werden.

Welche Spezifikation hat das mitgelieferte Netzteil?

Das mitgelieferte Gleichstrom-Netzteil liefert 8,0 V. Verwenden Sie nur das mitgelieferte Netzteil, um Schäden zu vermeiden.

Wie stelle ich den Kanal der Fernbedienung ein?

Drücken Sie den Einstellknopf etwa 2 Sekunden lang, bis zwei Ziffern blinken. Drehen Sie den Knopf, um den Kanal zu ändern (00-99). Warten Sie, bis die Anzeige aufhört zu blinken, um zu speichern.

Ist die Leuchte für den Außeneinsatz geeignet?

Nein, das Gerät ist nur für den Innenbereich und trockene Umgebungen bestimmt. Vermeiden Sie Feuchtigkeit und hohe Luftfeuchtigkeit.

Was soll ich tun, wenn das Gerät nicht funktioniert?

Überprüfen Sie die Stromquelle (Netzteil oder Akku). Stellen Sie sicher, dass nur eine Quelle angeschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Bresser-Kundendienst unter [e-mail] oder rufen Sie [phone] an.

BEDIENUNGSANLEITUNG BR-24B BRESSER

DE Bedienungsanleitung

Besuchen Sie unsere Website über den folgenden QR Code oder Weblink um weitere Informationen zu diesem Produkt oder die verfügbaren Übersetzungen dieser Anleitung zu finden.

www.bresser.de/PF004238

GARANTIE · WARRANTY · GARANTÍA · GARANZIA

www.bresser.de/warranty_terms

English...... 4

Nederlands 11

Deutsch 18

Contents

11 Technische gegevens

1 Gültigkeitshinweis.... 19
2 Zu dieser Anleitung.... 19
3 Verwendungszweck 19
4 Allgemeine Sicherheitshinweise.... 19
5 Teileübersicht und Lieferumfang 22
6 Stromversorgung herstellen (Netzstrom) 22
7 Stromversorgung per Akku (optional).... 23
8 Beleuchtungseinstellungen.... 23
9 Steuerung per Fernbedienung (optional) 23
10 Kanal für die Fernbedienung einstellen 23
11 Technische Daten.... 24
12 Entsorgung 24
13 EG-Konformitätserklärung 24

1 Gültigkeitshinweis

Diese Dokumentation ist gültig für die Produkte mit den nachfolgend aufgeführten Artikelnummern: F004238

Anleitungsversion: 0419

Bezeichnung dieser Anleitung:

Manual_F004238_BR-24B_en-nl-de_BRESSER_v042019a

Informationen bei Serviceanfragen stets angeben.

2 Zu dieser Anleitung

HINWEIS

Diese Bedienungsanleitung ist als Teil des Gerätes zu betrachten!

Lesen Sie vor der Benutzung des Geräts aufmerksam die Sicherheitshinweise und die Bedienungsanleitung.

Bewahren Sie diese Bedienungsanleitung für die erneute Verwendung zu einem späteren Zeitpunkt auf. Bei Verkauf oder Weitergabe des Gerätes ist die Bedienungsanleitung an jeden nachfolgenden Besitzer/Benutzer des Produkts weiterzugeben.

3 Verwendungszweck

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Dieses Gerät dient ausschließlich der privaten Nutzung.
• Das Gerät ist nur für den Betrieb in Innenräumen bestimmt!

4 Allgemeine Sicherheitshinweise

GEFAHR

Gefahr eines Stromschlags!

Dieses Gerät beinhaltet Elektronikteile, die über eine Stromquelle (Netzteil und/oder Batterien) betrieben werden. Bei unsachgemäßer Verwendung dieses Produkts besteht die Gefahr eines Stromschlags. Ein Stromschlag kann zu schweren bis tödlichen Verletzungen führen. Beachten Sie daher unbedingt die nachfolgenden Sicherheitsinformationen.

• Unterbrechen Sie die Stromzufuhr, wenn Sie das Gerät nicht benutzen, im Falle einer längeren Betriebsunterbrechung sowie vor allen Wartungs- und Reinigungsarbeiten, indem Sie den Netzstecker ziehen.
• Platzieren Sie Ihr Gerät so, dass es jederzeit vom Stromnetz getrennt werden kann. Die Netzsteckdose sollte sich immer in der Nähe Ihres Geräts befinden und gut zugänglich sein, da der Stecker des Netzkabels als Trennvorrichtung zum Stromnetz dient.
• Um das Gerät vom Stromnetz zu trennen, ziehen Sie immer am Netzstecker und niemals am Kabel!
• Überprüfen Sie das Gerät, die Kabel und Anschlüsse vor Inbetriebnahme auf Beschädigungen.

• Beschädigtes Gerät oder ein Gerät mit beschädigten stromführenden Teilen niemals in Betrieb nehmen! Beschädigte Teile müssen umgehend von einem autorisierten Service-Betrieb ausgetauscht werden.

• Entladen Sie das Gerät vor Wartungs- und Reinigungsarbeiten.

• Betreiben Sie das Gerät nur in vollkommen trockener Umgebung und berühren Sie das Gerät nicht mit nassen oder feuchten Körperteilen.
• Betreiben Sie das Gerät niemals mit defekten oder beschädigten Bauteilen (z.B. Gehäuse, Kabel, Lampe o.ä.).

GEFAHR

Erstickungsgefahr!

Bei unsachgemäßer Verwendung dieses Produkts besteht Erstickungsgefahr, insbesondere für Kinder. Beachten Sie deshalb unbedingt die nachfolgenden Sicherheitsinformationen.

- Verpackungsmaterialien (Plastiktüten, Gummibänder, etc.) von Kindern fernhalten! Es besteht Erstickungsgefahr!

⚠️ WARNING

Blendgefahr!

Sorgen Sie dafür, dass Menschen und Tiere nicht in die Leuchte blicken. Durch die hohe Leuchtkraft können die Augen geblendet werden und Nachbilder entstehen. Diese Beeinträchtigung des Sehvermögens kann zu Unfällen führen.

⚠ VORSICHT

Verbrennungsgefahr!

Geräteteile niemals während des Betriebs oder vor der vollständigen Abkühlung (ca. 45 Min. nach dem Ausschalten) anfassen!

⚠ VORSICHT

Verletzungsgefahr!

Dieses Gerät beinhaltet Bau- und/oder Zubehörteile, durch die bei unsachgemäßer Verwendung leichte bis schwere Verletzungen hervorgerufen werden können. Beachten Sie deshalb unbedingt die nachfolgenden Sicherheitsinformationen, um entsprechenden Verletzungen vorzubeugen.

• Behandeln Sie Blitzröhren und Lampen stets mit besonderer Vorsicht. Glassplitter können zu schweren bis tödlichen Verletzungen von Augen und Haut führen!
• Für die Arbeit mit diesem Gerät werden häufig scharfkantige und spitze Hilfsmittel eingesetzt. Bewahren Sie deshalb dieses Gerät sowie alle Zubehörteile und Hilfsmittel an einem für Kinder unzugänglichen Ort auf. Es besteht Verletzungsgefahr!

GEFAHR

Explosionsgefahr!

Bei unsachgemäßer Verwendung dieses Produkts besteht Explosionsgefahr. Beachten Sie unbedingt die nachfolgenden Sicherheitsinformationen, um eine Explosion zu vermeiden.

- Setzen Sie das Gerät keinen hohen Temperaturen aus. Benutzen Sie nur das mitgelieferte Netzteil. Gerät nicht kurzschließen oder ins Feuer werfen! Durch übermäßige Hitze und unsachgemäße Handhabung können Kurzschlüsse, Brände und sogar Explosionen ausgelöst werden!

⚠ VORSICHT

Brandgefahr!

Bei unsachgemäßer Verwendung dieses Produkts besteht Brandgefahr. Beachten Sie unbedingt die nachfolgenden Sicherheitsinformationen, um die Entstehung von Bränden zu vermeiden.

• Durch eine extrem hohe Hitzeentwicklung einzelner Bauteile von bis zu 250°C besteht akute BRANDGEFAHR! Stellen Sie das Gerät immer so auf, dass es nicht umkippen kann, und sorgen Sie für eine angemessen sichere Lagerung.
• Halten Sie Kinder und Tiere vom Gerät fern! Sie könnten das Gerät umwerfen.
• Sorgen Sie dafür, dass niemand über Verbindungskabel des Geräts stolpern kann. Das Gerät könnte umgeworfen werden.
• Nehmen Sie das Gerät niemals mit aufgesetzter Schutzkappe in Betrieb!
• Decken Sie die Lüftungsschlitze oder Kühlrippen des Geräts während des Betriebs oder solange es noch nicht vollständig abgekühlt ist niemals ab!
• Halten Sie leicht brennbare Materialien vom Gerät fern!
• Betreiben Sie das Gerät nur mit offenen Softboxen, um eine Brandgefahr durch Wärmestau zu vermeiden!

HINWEIS

Gefahr von Sachschäden!

Bei unsachgemäßer Handhabung können das Gerät und/oder die Zubehörteile beschädigt werden. Verwenden Sie das Gerät deshalb nur entsprechend den nachfolgenden Sicherheitsinformationen.

• Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines Defekts an Ihren Fachhändler. Er nimmt mit dem Service-Center Kontakt auf und kann das Gerät ggf. zwecks Reparatur einschicken.
• Führen Sie Reinigungs- und Wartungsarbeiten am Gerät nur wie in der Bedienungsanleitung beschrieben durch.
• Setzen Sie das Gerät keinen hohen Temperaturen aus und schützen Sie es vor Wasser und hoher Luftfeuchtigkeit.
• Setzen Sie das Gerät keinen Erschütterungen aus.
• Verwenden Sie für dieses Gerät nur Zubehör- und Ersatzteile die den technischen Angaben entsprechen.
• Fassen Sie Blitzröhren oder Lampen nicht mit bloßen Händen an! Verwenden Sie beim Aus- und Einbau stets saubere Baumwollhandschuhe oder ein sauberes Tuch.

5 Teileübersicht und Lieferumfang

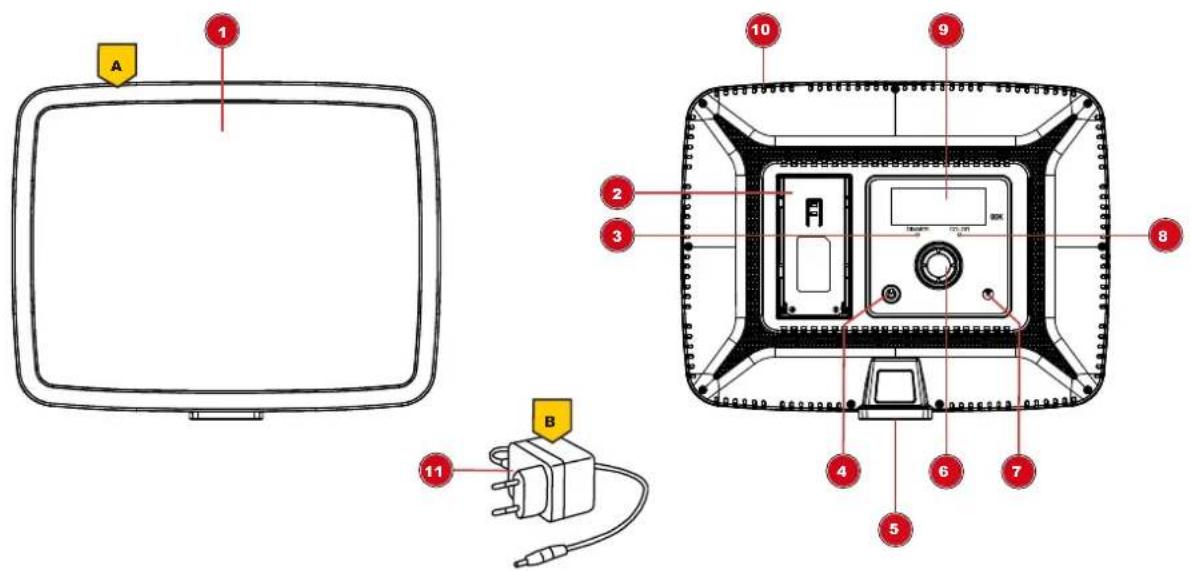

Abb. 1: Alle Teile der LED-Leuchte

1 LED-Beleuchtungspanel 2 Akkusockel (Aufnahme geeigneter Akkus* für den Mobilbetrieb) (optional)

3 Funktionsleuchte (Lichtintensität) 4 EIN/AUS-Taste (Gerät ein-/ausschalten)

5 Anschlussgewinde 6 Einstelldrehknopf (Einstellmodus wählen sowie Einstellwerte erhöhen oder verringern)

7 DC-Anschlussbuchse für Hohlstecker 8 Funktionsleuchte (Farbtemperatur)

9 LED-Display (Anzeige der Einstellwerte) 10 Lüftungsschlitze

11 DC-Netzadapter mit Hohlstecker

*unterstützte Akkutypen NP-F750 oder NP-F960 nicht im Lieferumfang enthalten.

Lieferumfang:

LED-Flächenleuchte (A), Netzadapter (B)

6 Stromversorgung herstellen (Netzstrom)

WARNUNG! Das Gerät kann nicht gleichzeitig per Netzstromadapter und per Akku betrieben werden! Zur Vermeidung von Spannungsschäden stets nur mit einer der beiden möglichen Spannungsquellen betreiben!

1. DC-Stecker in die Anschlussbuchse am Gerät stecken.
2. Netzstecker in die Steckdose stecken.
   VORSICHT! Vor dem Einschalten des Geräts sicherstellen, dass nur eine Spannungsquelle genutzt wird (Netzstromadapter oder Akku)!
3. Ein-/Aus-Schalter drücken, um das Gerät ein- oder auszuschalten.

HINWEIS! Bei längerer Nichtbenutzung das Gerät vom Netzstrom trennen (Netzstecker ziehen oder Akku entfernen).

7 Stromversorgung per Akku (optional)

WARNUNG! Das Gerät kann nicht gleichzeitig per Netzstromadapter und per Akku betrieben werden! Zur Vermeidung von Spannungsschäden stets nur mit einer der beiden möglichen Spannungsquellen betreiben!

Alternativ zur Stromversorgung per Netzstrom kann das Gerät auch per Akku* betrieben werden.

HINWEIS! Nur den in dieser Anleitung beschriebenen Akku-Typ verwenden. Die Verwendung eines nicht geeigneten bzw. nicht autorisierten Akkus führt zu Beschädigungen am Gerät und zum Verlust der Garantieansprüche.

1. Akku* vollständig laden.
2. Akku in den Akkusockel auf der Geräterückseite einsetzen.

VORSICHT! Vor dem Einschalten des Geräts sicherstellen, dass nur eine Spannungsquelle genutzt wird (Netzstromadapter oder Akku)!

1. EIN/AUS-Kippschalter in Position, I' bewegen, um das Gerät per Akku zu betreiben und einzuschalten.

2. EIN/AUS-Kippschalter in Position, 0' bewegen, um das Gerät auszuschalten.

*nicht im Lieferumfang enthalten

8 Beleuchtungseinstellungen

1. Einstellungsdrehknopf ggf. mehrfach drücken, um den gewünschten Modus einzustellen.
2. Abhängig vom gewählten Modus leuchten folgende Funktionsleuchten am Gerät:
3. Funktionsleuchte, Dimmer': Lichtintensität von 10 (10%) bis 99 (99%) stufenlos einstellbar
4. Funktionsleuchte, Color': Farbtemperatur von 32 (3.200K) bis 56 (5.600K) stufenlos einstellbar
5. Einstellungsdrehknopf nach rechts drehen (+), um den jeweiligen Wert im entsprechenden Modus zu erhöhen. Einstellungsdrehknopf nach links drehen (-), um den jeweiligen Wert im entsprechenden Modus zu verringern.

9 Steuerung per Fernbedienung (optional)

Über den eingebauten Empfänger kann das Gerät auch mit einer geeigneten 2.4GHz Fernbedienung* bedient werden. Mehrere auf den gleichen Empfangskanal eingestellte Geräte können mit einer Fernbedienung* gesteuert werden.

Für eine Steuerung per Fernbedienung folgendermaßen vorgehen:

1. Die Leuchten einschalten.
2. Den gewünschten Empfangskanal an allen synchron zu steuernden Leuchten einstellen.
3. Den Kanal auf der Fernbedienung ebenfalls einstellen.

HINWEIS! Nur die für diesen Leuchtentyp empfohlene Fernbedienung verwenden! Soll eine Leuchte nicht synchron gesteuert werden, einfach den Kanal an der entsprechenden Leuchte ändern.

*nicht im Lieferumfang enthalten

10 Kanal für die Fernbedienung einstellen

1. Einstellungsdrehknopf ca. 2 Sekunden drücken bis eine zweistellige Nummer im Display blinkt (gegenwärtig eingestellter Kanal).
2. Einstellungsdrehknopf nach rechts drehen (+), um den Wert zu erhöhen. Einstellungsdrehknopf nach links drehen (-), um den Wert zu verringern.
3. Wenn die Nummer im Display nicht mehr blinkt, wurde der neue Kanalwert gespeichert.

11 Technische Daten

Modell BR-24B (bicolor)
Stromverbrauch 24W
Anzahl der LEDs 240
Lichtstrom 2.400 LM
Leuchtmittel LED, nicht austauschbar
Farbtemperatur 3.200K – 5.600K
Dimmer digital, 10% - 100%
Betriebsspannung DC 8.0V per Netzadapter
	oder optional per Lithium-Akku1 x NP-F750/NP-F960

Zulässige Betriebsbedingungen Trocken, 0°C bis +40°C

Lagerungsbedingungen Trocken und staubfrei, 0°C bis +40°C

Tab. 1: BR-24B

HINWEIS! Die in diesem Gerät verbauten LED's weisen eine sehr lange Lebensdauer auf, so dass diese nicht ausgewechselt werden müssen. Ein Wechseln der Leuchtdioden ist aus technischen Gründen auch nicht möglich!

12 Entsorgung

Entsorgen Sie die Verpackungsmaterialien sortenrein. Informationen zur ordnungsgemäßen Entsorgung erhalten Sie beim kommunalen Entsorgungsdienstleister oder Umweltamt.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und deren Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

13 EG-Konformitätserklärung

CE Eine „Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlinien und entsprechenden Normen ist von der Bresser GmbH erstellt worden. Der vollständige Text der EG-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.bresser.de/download/F004238/CE/F004238_CE.pdf
