BEDIENUNGSANLEITUNG BR-S200B BRESSER

DE Bedienungsanleitung

Besuchen Sie unsere Website über den folgenden QR Code oder Weblink um weitere Informationen zu diesem Produkt oder die verfügbaren Übersetzungen dieser Anleitung zu finden.

www.bresser.de/PF004597

GARANTIE · WARRANTY · GARANTÍA · GARANZIA

www.bresser.de/warranty_terms

English......4

Nederlands 10

Deutsch 17

1 Validity note

11 Technische gegevens

1 Gültigkeitshinweis

Diese Dokumentation ist gültig für die Produkte mit den nachfolgend aufgeführten Artikelnummern: F004597

Anleitungsversion: 1221

Bezeichnung dieser Anleitung:

Manual_F004597_BRS200B_en-nl-de_BRESSER_v122021a

Informationen bei Serviceanfragen stets angeben.

2 Zu dieser Anleitung

HINWEIS

Diese Bedienungsanleitung ist als Teil des Gerätes zu betrachten!

Lesen Sie vor der Benutzung des Geräts aufmerksam die Sicherheitshinweise und die Bedienungsanleitung.

Bewahren Sie diese Bedienungsanleitung für die erneute Verwendung zu einem späteren Zeitpunkt auf. Bei Verkauf oder Weitergabe des Gerätes ist die Bedienungsanleitung an jeden nachfolgenden Besitzer/Benutzer des Produkts weiterzugeben.

3 Verwendungszweck

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Dieses Gerät dient ausschließlich der privaten Nutzung.
• Es wurde entwickelt als elektronisches Zubehörteil zum ausschließlichen Anschluss und Betrieb an in dieser Anleitung beschriebenen privat genutzten Geräten.
• Das Gerät ist nur für den Betrieb in Innenräumen bestimmt!

4 Allgemeine Sicherheitshinweise

GEFAHR

Gefahr eines Stromschlags!

Dieses Gerät beinhaltet Elektronikteile, die über eine Stromquelle (Netzteil und/oder Batterien) betrieben werden. Bei unsachgemäßer Verwendung dieses Produkts besteht die Gefahr eines Stromschlags. Ein Stromschlag kann zu schweren bis tödlichen Verletzungen führen. Beachten Sie daher unbedingt die nachfolgenden Sicherheitsinformationen.

• Unterbrechen Sie die Stromzufuhr, wenn Sie das Gerät nicht benutzen, im Falle einer längeren Betriebsunterbrechung sowie vor allen Wartungs- und Reinigungsarbeiten, indem Sie den Netzstecker ziehen.
• Platzieren Sie Ihr Gerät so, dass es jederzeit vom Stromnetz getrennt werden kann. Die Netzsteckdose sollte sich immer in der Nähe Ihres Geräts befinden und gut zugänglich sein, da der Stecker des Netzkabels als Trennvorrichtung zum Stromnetz dient.

• Um das Gerät vom Stromnetz zu trennen, ziehen Sie immer am Netzstecker und niemals am Kabel!

• Überprüfen Sie das Gerät, die Kabel und Anschlüsse vor Inbetriebnahme auf Beschädigungen.

• Beschädigtes Gerät oder ein Gerät mit beschädigten stromführenden Teilen niemals in Betrieb nehmen! Beschädigte Teile müssen umgehend von einem autorisierten Service-Betrieb ausgetauscht werden.
• Entladen Sie das Gerät vor Wartungs- und Reinigungsarbeiten.
• Betreiben Sie das Gerät nur in vollkommen trockener Umgebung und berühren Sie das Gerät nicht mit nassen oder feuchten Körperteilen.
• Betreiben Sie das Gerät niemals mit defekten oder beschädigten Bauteilen (z.B. Gehäuse, Kabel, Lampe o.ä.).

GEFAHR

Erstickungsgefahr!

Bei unsachgemäßer Verwendung dieses Produkts besteht Erstickungsgefahr, insbesondere für Kinder. Beachten Sie deshalb unbedingt die nachfolgenden Sicherheitsinformationen.

- Verpackungsmaterialien (Plastiktüten, Gummibänder, etc.) von Kindern fernhalten! Es besteht Erstickungsgefahr!

⚠️ WARNING

Blendgefahr!

Sorgen Sie dafür, dass Menschen und Tiere nicht in die Leuchte blicken. Durch die hohe Leuchtkraft können die Augen geblendet werden und Nachbilder entstehen. Diese Beeinträchtigung des Sehvermögens kann zu Unfällen führen.

⚠ VORSICHT

Verbrennungsgefahr!

Geräteteile niemals während des Betriebs oder vor der vollständigen Abkühlung (ca. 45 Min. nach dem Ausschalten) anfassen!

⚠ VORSICHT

Verletzungsgefahr!

Dieses Gerät beinhaltet Bau- und/oder Zubehörteile, durch die bei unsachgemäßer Verwendung leichte bis schwere Verletzungen hervorgerufen werden können. Beachten Sie deshalb unbedingt die nachfolgenden Sicherheitsinformationen, um entsprechenden Verletzungen vorzubeugen.

• Behandeln Sie Blitzröhren und Lampen stets mit besonderer Vorsicht. Glassplitter können zu schweren bis tödlichen Verletzungen von Augen und Haut führen!
• Für die Arbeit mit diesem Gerät werden häufig scharfkantige und spitze Hilfsmittel eingesetzt. Bewahren Sie deshalb dieses Gerät sowie alle Zubehörteile und Hilfsmittel an einem für Kinder unzugänglichen Ort auf. Es besteht Verletzungsgefahr!

GEFAHR

Explosionsgefahr!

Bei unsachgemäßer Verwendung dieses Produkts besteht Explosionsgefahr. Beachten Sie unbedingt die nachfolgenden Sicherheitsinformationen, um eine Explosion zu vermeiden.

- Setzen Sie das Gerät keinen hohen Temperaturen aus. Benutzen Sie nur das mitgelieferte Netzteil. Gerät nicht kurzschließen oder ins Feuer werfen! Durch übermäßige Hitze und unsachgemäße Handhabung können Kurzschlüsse, Brände und sogar Explosionen ausgelöst werden!

⚠ VORSICHT

Brandgefahr!

Bei unsachgemäßer Verwendung dieses Produkts besteht Brandgefahr. Beachten Sie unbedingt die nachfolgenden Sicherheitsinformationen, um die Entstehung von Bränden zu vermeiden.

• Durch eine extrem hohe Hitzeentwicklung einzelner Bauteile von bis zu 250°C besteht akute BRANDGEFAHR! Stellen Sie das Gerät immer so auf, dass es nicht umkippen kann, und sorgen Sie für eine angemessen sichere Lagerung.
• Halten Sie Kinder und Tiere vom Gerät fern! Sie könnten das Gerät umwerfen.
• Sorgen Sie dafür, dass niemand über Verbindungskabel des Geräts stolpern kann. Das Gerät könnte umgeworfen werden.
• Nehmen Sie das Gerät niemals mit aufgesetzter Schutzkappe in Betrieb!
• Decken Sie die Lüftungsschlitze oder Kühlrippen des Geräts während des Betriebs oder solange es noch nicht vollständig abgekühlt ist niemals ab!
• Halten Sie leicht brennbare Materialien vom Gerät fern!
• Betreiben Sie das Gerät nur mit offenen Softboxen, um eine Brandgefahr durch Wärmestau zu vermeiden!

HINWEIS

Gefahr von Sachschäden!

Bei unsachgemäßer Handhabung können das Gerät und/oder die Zubehörteile beschädigt werden. Verwenden Sie das Gerät deshalb nur entsprechend den nachfolgenden Sicherheitsinformationen.

• Bauen Sie das Gerät nicht auseinander! Wenden Sie sich im Falle eines Defekts an Ihren Fachhändler. Er nimmt mit dem Service-Center Kontakt auf und kann das Gerät ggf. zwecks Reparatur einschicken.
• Führen Sie Reinigungs- und Wartungsarbeiten am Gerät nur wie in der Bedienungsanleitung beschrieben durch.
• Setzen Sie das Gerät keinen hohen Temperaturen aus und schützen Sie es vor Wasser und hoher Luftfeuchtigkeit.
• Setzen Sie das Gerät keinen Erschütterungen aus.
• Verwenden Sie für dieses Gerät nur Zubehör- und Ersatzteile die den technischen Angaben entsprechen.
• Fassen Sie Blitzröhren oder Lampen nicht mit bloßen Händen an! Verwenden Sie beim Aus- und Einbau stets saubere Baumwollhandschuhe oder ein sauberes Tuch.

5 Teileübersicht und Lieferumfang

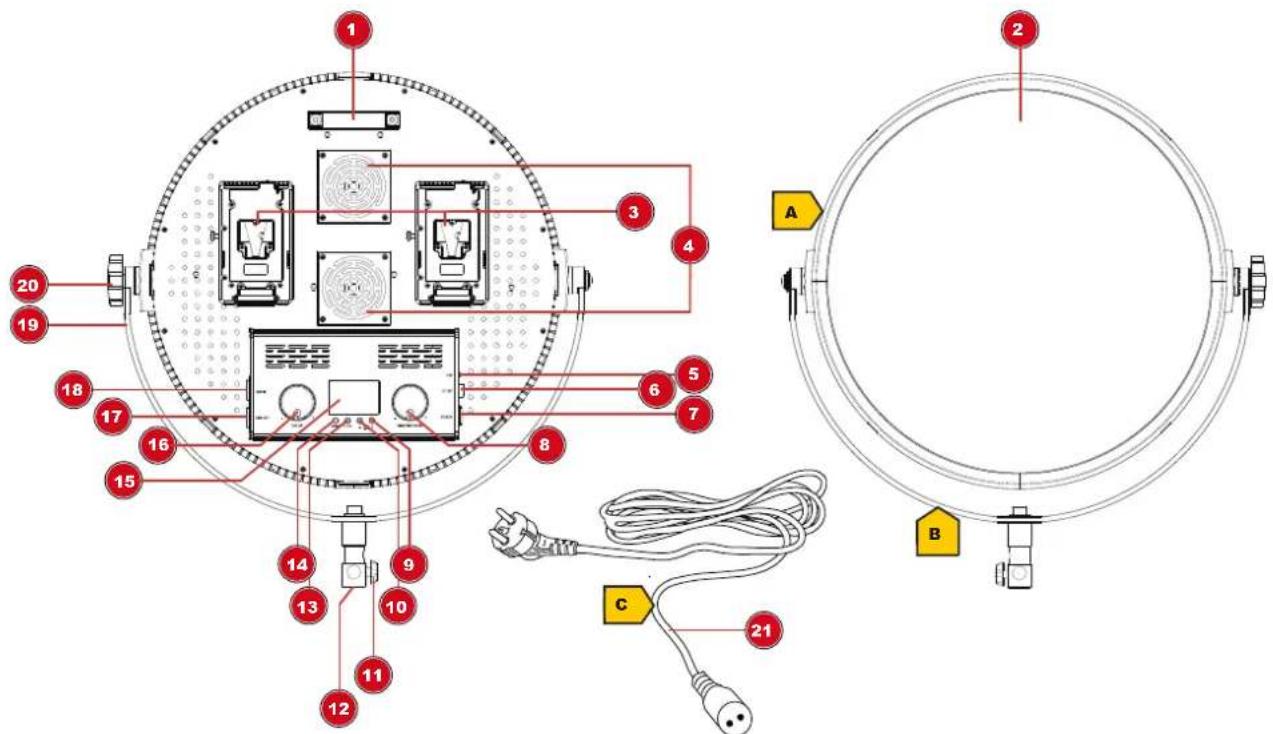

Abb. 1: Alle Teile der LED-Leuchte, Modell BR-S 200 B

1 Griff 2 LED-Panel

3 V-Lock Akkusockel (für geeigneten Akku ^1 für den Mobilbetrieb) (optional)

4 Lüfter

5 Lüfter-Schalter 6 Stromanschlussbuchse

7 EIN/AUS-Kippschalter (Gerät ein-/ ausschalten)

8 Helligkeits- und Kanalwahldrehregler (stufenlose Regelung)

9 UP-Knopf (Farbtemperatur) 10 DOWN-Knopf (Farbtemperatur)

11 Feststellknopf (Spigot-Stativanschluss) 12 Spigot-Stativanschluss

13 CHANNEL-Knopf (Kanalwahl aktivieren/deaktivieren)

14 DMX/2.4G-Knopf (DMX- oder 2.4G-Verbindung aktivieren/deaktivieren)

15 LCD-Display 16 Farbtemperaturdrehregler (stufenlose Regelung)

17 DMX OUT-Buchse 18 DMX IN-Buchse

19 Gabelhalterung 20 Feststellknopf (Gabelhalterung)

21 Netzkabel mit 2-poligem DC-Stecker und Euro-Stecker

^1 V-Lock Akku nicht im Lieferumfang enthalten

Lieferumfang:

LED-Flächenleuchte (A), Gabelmontierung mit Stativanschluss (B), Netzkabel (C)

6 Stromversorgung herstellen (Netzstrom)

WARNUNG! Das Gerät kann nicht gleichzeitig per Netzstromadapter und per Akku betrieben werden! Zur Vermeidung von Spannungsschäden stets nur mit einer der beiden möglichen Spannungsquellen betreiben!

1. 2-poligen DC-Stecker des Netzkabels in die Stromanschlussbuchse am Gerät stecken.
2. Euro-Stecker des Netzkabels in die Steckdose (230V max. Spannung) stecken.

VORSICHT! Beim Einschalten des Geräts darauf achten, dass der EIN/AUS-Kippschalter in die korrekte Position für die gewünschte Spannungsquelle (Netzstromadapter oder Akku) bewegt wird!

1. EIN/AUS-Kippschalter in die Position „II“ bewegen, um das Gerät per Netzstrom zu betreiben und einzuschalten.
2. EIN/AUS-Kippschalter in die Position ,0' bewegen, um das Gerät auszuschalten.

HINWEIS! Bei längerer Nichtbenutzung das Gerät vom Netzstrom trennen (Netzstecker ziehen oder Akku entfernen).

7 Stromversorgung per Akku (optional)

WARNUNG! Das Gerät kann nicht gleichzeitig per Netzstromadapter und per Akku betrieben werden! Zur Vermeidung von Spannungsschäden stets nur mit einer der beiden möglichen Spannungsquellen betreiben!

Alternativ zur Stromversorgung per Netzstrom kann das Gerät auch per Akku* betrieben werden.

HINWEIS! Nur den in dieser Anleitung beschriebenen Akku-Typ verwenden. Die Verwendung eines nicht geeigneten bzw. nicht autorisierten Akkus führt zu Beschädigungen am Gerät und zum Verlust der Garantieansprüche.

1. Akku* vollständig laden.
2. Akku in den Akkusockel auf der Geräterückseite einsetzen.

VORSICHT! Vor dem Einschalten des Geräts sicherstellen, dass nur eine Spannungsquelle genutzt wird (Netzstromadapter oder Akku)!

1. EIN/AUS-Kippschalter in Position, I' bewegen, um das Gerät per Akku zu betreiben und einzuschalten.
2. EIN/AUS-Kippschalter in Position, 0' bewegen, um das Gerät auszuschalten.

*nicht im Lieferumfang enthalten

8 Beleuchtungseinstellungen

1. Helligkeitsdrehregler drehen, um die gewünschte Lichtintensität einzustellen.
   Nur bei Bicolor-Modellen:
2. Farbtemperaturdrehregler drehen, um die gewünschte Farbtemperatur einzustellen (3.200 bis 5.600 K, stufenlos).

9 Beleuchtungswinkel ändern

1. Feststellknöpfe an beiden Seiten der Gabelhalterung vorsichtig lösen.
2. Die Leuchte in den gewünschten Winkel bewegen.
3. Die Feststellknöpfe wieder handfest anziehen.

GEFAHR! Gehäuseoberfläche vor dem Anfassen abkühlen lassen! Das Berühren heißer Bauteile kann zu ernsthaften Verbrennungen führen.

WARNUNG! Die Leuchte festhalten wenn die Feststellknöpfe gelöst wurden, um eine Beschädigung durch ein Umschlagen des Panels zu vermeiden!

10 Anschluss an eine Beleuchtungskonsole (DMX-RJ11) (optional)

In Kombination mit einer RJ11-kompatiblen DMX-Beleuchtungskonsole* und entsprechenden Verbindungskabeln* können ein oder mehrere LED-Strahler zentral gesteuert werden:

1. RJ11-Modularstecker des Verbindungskabels* in die entsprechende Buchse an der Beleuchtungskonsole* sowie in die Buchse der LED-Leuchte stecken.
2. Steuerungswahlknopf drücken, um die Steuerung per DMX-Beleuchtungskonsole zu aktivieren. Die DMX-Funktionsleuchte leuchtet.

HINWEIS! Im DMX-Steuerungsmodus kann die LED-Leuchte nur über die Konsole gesteuert werden.

1. Für die manuelle Steuerung oder eine Steuerung per Fernbedienung* den Steuerungswahlknopferneut drücken. Die 2.4G-Funktionsleuchte leuchtet.

*nicht im Lieferumfang enthalten

11 Technische Daten

Modell BR-S-200B
	(bicolor)
Stromverbrauch 200W
Anzahl der LEDs 1280
Lichtstrom 20.000 LM
Leuchtmittel LED, nicht austauschbar
Farbtemperatur 3.200K – 5.600K
Dimmer 10% bis 100%
Betriebsspannung DC 36V per Netzadapter
	oder optionalper 2 x Sony V-LockLithium-Akku
Zulässige Betriebsbedingungen Trocken, 0°C bis +40°C
Lagerungsbedingungen Trocken und staubfrei, 0°C bis +40°C
Tab. 1: BR-S200B

HINWEIS! Die in diesem Gerät verbauten LED's weisen eine sehr lange Lebensdauer auf, so dass diese nicht ausgewechselt werden müssen. Ein Wechseln der Leuchtdioden ist aus technischen Gründen auch nicht möglich!

12 Entsorgung

Entsorgen Sie die Verpackungsmaterialien sortenrein. Informationen zur ordnungsgemäßen Entsorgung erhalten Sie beim kommunalen Entsorgungsdienstleister oder Umweltamt.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und deren Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

13 EG-Konformitätserklärung

Eine „Konformitätserklärung“ in Übereinstimmung mit den anwendbaren Richtlinien und entsprechenden Normen ist von der Bresser GmbH erstellt worden. Der vollständige Text der EG-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.bresser.de/download/F004597/CE/F004597_CE.pdf

14 Garantie

Die reguläre Garantiezeit beträgt 2 Jahre und beginnt am Tag des Kaufs. Um von einer verlängerten, freiwilligen Garantiezeit wie auf dem Geschenkkarton angegeben zu profitieren, ist eine Registrierung auf unserer Website erforderlich.

Die vollständigen Garantiebedingungen sowie Informationen zu Garantiezeitverlängerung und Serviceleistungen können Sie unter www.bresser.de/garantiebedingungen einsehen.

Bresser GmbH

Gutenbergstraße 2

46414 Rhede · Germany

www.bresser.de

@BresserEurope

BRESSER®
