Produkttyp	HDBaseT-Empfänger
Marke	NEC
Modell	SDM-HDBT-R-UHD
Unterstützte Auflösung	Bis zu 4K UHD (3840 x 2160 @ 60 Hz)
Übertragungsentfernung	Bis zu 100 m über CAT5e/6
Videoeingang	1x HDMI (Typ A, Buchse)
Videoausgang	1x RJ45 (HDBaseT)
Audio	Unterstützt PCM, Dolby Digital, DTS
HDCP	HDCP 2.2
Stromversorgung	PoE (Power over Ethernet) oder externes Netzteil (5V DC)
Leistungsaufnahme	Max. 6 W
Abmessungen (B x T x H)	100 mm x 65 mm x 25 mm
Gewicht	Ca. 150 g
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	-20 °C bis 60 °C
Gehäusematerial	Metallgehäuse
Montage	Wandmontage oder freistehend
Lieferumfang	Empfänger, Netzteil, Bedienungsanleitung
Garantie	2 Jahre

Häufig gestellte Fragen - SDM-HDBT-R-UHD NEC

Wie schließe ich den NEC SDM-HDBT-R-UHD an?

Verbinden Sie den HDMI-Ausgang Ihrer Quelle mit dem HDMI-Eingang des Empfängers. Schließen Sie dann ein CAT5e/6-Kabel an den RJ45-Ausgang an und führen Sie es zum Sender. Die Stromversorgung erfolgt per PoE oder über das mitgelieferte Netzteil.

Welche maximale Auflösung wird unterstützt?

Der Empfänger unterstützt Auflösungen bis zu 4K UHD (3840 x 2160 @ 60 Hz).

Kann ich den Empfänger mit einem Nicht-NEC-Sender verwenden?

Der SDM-HDBT-R-UHD ist für den Einsatz mit kompatiblen HDBaseT-Sendern ausgelegt. Für beste Kompatibilität empfehlen wir die Verwendung eines NEC-Senders wie dem SDM-HDBT-S-UHD.

Wie weit kann das Signal übertragen werden?

Mit einem CAT6-Kabel erreichen Sie Übertragungsdistanzen von bis zu 100 Metern. Bei CAT5e-Kabeln kann die Reichweite geringer sein.

Unterstützt das Gerät HDCP?

Ja, der Empfänger ist kompatibel mit HDCP 2.2 und unterstützt somit geschützte Inhalte wie Blu-ray und Streaming-Dienste.

Wie wird der Empfänger mit Strom versorgt?

Der Empfänger kann entweder per PoE (Power over Ethernet) vom Sender oder über das mitgelieferte 5V DC-Netzteil mit Strom versorgt werden.

Welche Audioformate werden unterstützt?

Es werden gängige Audioformate wie PCM, Dolby Digital und DTS unterstützt.

Kann ich mehrere Empfänger an einen Sender anschließen?

Nein, der SDM-HDBT-R-UHD ist für eine Punkt-zu-Punkt-Verbindung ausgelegt. Für mehrere Empfänger benötigen Sie einen HDBaseT-Splitter.

Ist eine Wandmontage möglich?

Ja, das Gehäuse verfügt über Montageohren und Schraublöcher für eine Wandmontage. Befestigungsmaterial liegt bei.

Was tun bei Bildstörungen?

Überprüfen Sie die Kabelverbindungen, verwenden Sie hochwertige CAT6-Kabel, und stellen Sie sicher, dass die Stromversorgung stabil ist. Bei anhaltenden Problemen kontaktieren Sie den NEC-Support.

BEDIENUNGSANLEITUNG SDM-HDBT-R-UHD NEC

Intel SDM based HDBaseT 4K/UHD Receiver USER MANUAL

SDM-HDBT-R-UHD USER MANUAL v.1.4

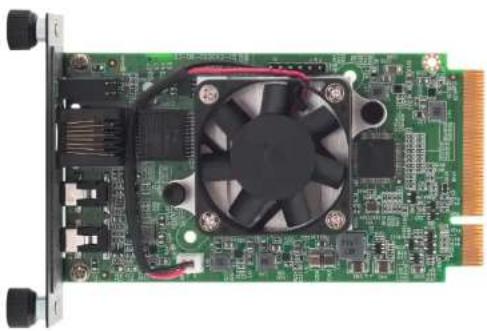

Close-up of a green printed circuit board with a black CPU fan and cooling mechanism (no visible text or symbols)

Overview

The SDM-HDBT-R-UHD can be installed in any display that is equipped with Intel SDM-S or SDM-L slot. The SDM-HDBT-R-UHD uses HDBaseT™, it is compatible with Apantac HDBT-1-E-UHD transmitters and can extend 1080P HDMI signal up to 100/150 meters and 4K/UHD HDMI signals up to 70 meters.

Package Contents

1 x SDM-HDBT-R-UHD

• 1 x User manual
  ■ 1 x SDM-S mounting bracket
  ■ 1 x SDM-L mounting bracket
  1 x IR receiver
  1 x IR blaster

Features

■ Supports 4K@60Hz (4:4:4) up to 100 meters with CAT6a/CAT7 cables
■ Supports 4K@60Hz (4:2:0) and 1080P (12bit) and 3D up to 100 meters
■ Supports HDMI 2.0
■ Supports HDCP 1.4 and 2.2
■ Supports 3D pass-through
■ Supports CEC pass-through
■ Supports RS-232 (Bi-directional)
■ Supports all frequency of IR control
■ Supports HDBaseT Mode with Apantac HDBaseT Transmitter
■ Supports all digital audio meter modes
■ Supports Long Reach Mode (1080P@60Hz / 8bit, up to 150 meters) with Apantac HDBaseT Transmitter

Specifications

Function	SDM-HDBT-R-UHD
SDM Edge Connector	Intel SDM PCIex8(98pin) x1
HDBaseT Link In	RJ45x1
IR In	3.5ψ Stereo Jack x 1
IR Out	3.5ψ Stereo Jack x 1
Status LEDs	4 in 1 LED
Max Resolution	4K@60Hz (4:4:4/4:2:0), 4K@30Hz, 1080P@60Hz
Cable distance	100m for 4K@60Hz(4:4:4) with CAT6a/CAT7 cables, 100/150m for 1080P@60Hz
Mounting Brackets	SDM-S, SDM-L
Weight	Board - 60g, SDM-S – 80g, SDM-L – 160g
Dimensions (LxWxH)	Board -60x110x20, SDM-S – 80x124x25, SDM-L – 195x124x25 mm

FRONT VIEW

1. Status LED - Power, HDCP, LINK, MODE

• Power - Green = On
• HDCP - Flashing = HDMI in, Off = no HDMI
- LINK - Green = HDBaseT in
• MODE - Flashing = Receiver working properly

1. LINKED In - RJ45

2. IR In (for IR receiver cable)

3. IR Out (for IR blaster cable)

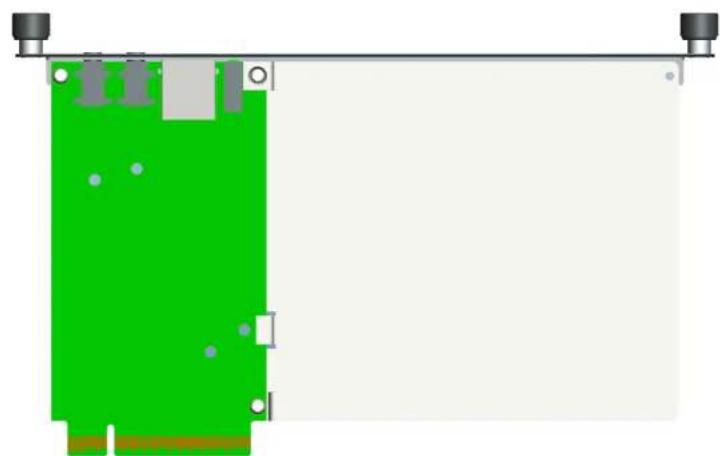

SDM-S Mounting Bracket

SDM-L Mounting Bracket

Assembly

Green electronic component with mounting holes and internal slots (no text or symbols)

SDM-S

Green electronic circuit board with mounting holes and a vertical strip, mounted on a metal rod (no text or symbols visible)

SDM-L

IR Blaster Cables
