BEDIENUNGSANLEITUNG ECO 240-2 Senseca
1 Über diese Dokumentation......4
1.1 Vorwort....4
1.2 Rechtliche Hinweise ....4
1.3 Weiterführende Informationen ....4
2 Sicherheit......5
2.1 Erläuterung der Sicherheitssymbole......5
2.2 Vorhersehbare Fehlanwendungen....5
2.3 Sicherheitshinweise....6
2.4 Bestimmungsgemäße Verwendung....6
2.5 Qualifiziertes Personal 7
3 Produkt auf einen Blick....8
3.1 Die ECO 240 Barometer Serie....8
3.2 Anzeigeelemente 8
3.3 Anschlüsse 8
3.4 Bedienelemente 9
4 Bedienung....10
4.1 Aufruf des Konfigurationsmenüs.... 10
4.2 Aufruf des Abgleichmenüs 12
5 Grundlagen zur Messung 13
5.1 Messungen im Vakuum.... 13
5.2 Sonderfunktionen.... 13
5.2.1 NVLL Tara-Funktion.... 13
5.2.2 RVr 0:02 / RVr 0:05 / RVr 0:10 14
5.3.1 Wechseln der Druckanschlüssen 15
6 Betrieb und Wartung....17
6.1 Betriebs- und Wartungshinweise 17
6.2 Batterie 17
6.2.1 Batterieanzeige.... 17
6.2.2 Batteriewechsel....17
7 Entsorgung 19
8 Fehler- und Systemmeldungen 20
9 Technische Daten....21
10 Service 23
10.1 Hersteller 23
10.2 Kalibrier- und Abgleichservice 23
1 Über diese Dokumentation
1.1 Vorwort
Lesen Sie dieses Dokument aufmerksam durch, und machen Sie sich mit der Bedienung des Produktes vertraut, bevor Sie es einsetzen.
Bewahren Sie dieses Dokument griff- oder lesebereit und am besten in unmittelbarer Nähe des Produktes auf, damit Sie oder das Personal/die Anwender im Zweifelsfall jederzeit nachschlagen oder nachlesen können.
Der Anwender muss die Betriebsanleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben.
1.2 Rechtliche Hinweise
Die Haftung und Gewährleistung des Herstellers für Schäden und Folgeschäden erlischt bei bestimmungswidriger Verwendung, Nichtbeachten dieses Dokumentes, Nichtbeachten von Sicherheitshinweisen, Einsatz ungenügend qualifizierten Fachpersonals sowie eigenmächtiger Veränderung am Produkt.
▶ Dieses Dokument ist dem Empfänger nur zum persönlichen Gebrauch anvertraut. Jegliche unerlaubte Übertragung, Vervielfältigung, Übersetzung in andere Sprachen oder Auszüge aus dieser Betriebsanleitung sind verboten.
Der Hersteller übernimmt keine Haftung bei Druckfehlern.
1.3 Weiterführende Informationen
Softwarestand des Produktes:
- Ab V1.1
Die genaue Produktbezeichnung entnehmen Sie bitte dem Typenschild auf der Rückseite des Produktes
Hinweis
Informationen zum Softwarestand erhalten Sie, indem Sie beim Einschalten die Ein-Taste für länger als 5 Sekunden gedrückt halten. In der Hauptanzeige wird die Serie, in der Nebenanzeige der Softwarestand des Produkts angezeigt.
2 Sicherheit
2.1 Erläuterung der Sicherheitssymbole

Gefahr
Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung.

Vorsicht
Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbeachtung Schäden am Gerät bzw. an der Umwelt hervorrufen
Hinweis
Symbol weist auf Vorgänge hin, die bei Nichtbeachtung einen indirekten Einfluss auf den Betrieb haben oder eine nicht vorhergesehene Reaktion auslösen können.
2.2 Vorhersehbare Fehlanwendungen

Gefahr! Falscher Einsatzbereich!
Um einem Fehlverhalten des Produktes, der Verletzung von Personen und materiellen Schäden vorzubeugen, ist das Produkt ausschließlich zum Gebrauch wie unter Kapitel Beschreibung in der Betriebsanleitung angegeben konzipiert.
▶ Das Produkt ist nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet!
Das Produkt darf nicht für diagnostische oder sonstige medizinische Zwecke am Patienten verwendet werden!
▶ Für Messungen die zulassungspflichtige oder eignungsgeprüfte Geräte vorschreiben, kann dieses Produkt entsprechende Geräte nicht ersetzen, sondern lediglich helfen vorbereitende oder vergleichende Messungen durchzuführen!
▶ Nicht in Sicherheits- / Notaus-Einrichtungen verwenden!
▶ Nicht für den unbeaufsichtigten Betrieb an anderen Druckbehältern/-system, besonders wenn durch Undichtigkeiten, etc. Gefahren entstehen können
2.3 Sicherheitshinweise
Hinweis
Dieses Produkt gehört nicht in Kinderhände!
2.4 Bestimmungsgemäße Verwendung
Das Gerät misst den absoluten Druck in Luft, sauberem Wasser oder in nicht korrosiven/nicht ionisierenden Gasen. Es kann entweder der Umgebungsdruck direkt gemessen werden oder der Messdruck wird über den Stutzen mit einem geeigneten Schlauch abgeschlossen. Mit der integrierten Sonderfunktion nÜLL können auch Relativ-Messungen durchgeführt werden.
| Anwendungen sind: | |
| ECO 240-1 | ECO 240-2 |
| Barometrische Messungen (z.B. Wetter) | Barometrische Messungen (z.B. Wetter) |
| Vakuummessungen (bis 0,0 hPa abs., Unterdruck über Schlauch oder auch Gerät komplett evakuiert) | Vakuummessungen (bis 0 hPa abs., Unterdruck über Schlauch oder auch Gerät komplett evakuiert) |
| Pneumatische Messungen (bis 14000 hPa abs. bzw. 14 bar abs.) | |
Der Druckanschluss erfolgt am mitgelieferten wechselbaren Druckanschlussstutzen über geeignete Schläuche - 4 verschiedene Anschlussmöglichkeiten stehen serienmäßig zur Auswahl, viele andere Anschlussmöglichkeiten können mit G 1/8 Adaptern einfach und zuverlässig genutzt werden.
Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde.
Es muss pfleglich behandelt und gemäß den technischen Daten eingesetzt werden (nicht werfen, aufschlagen, etc.). Die Druckanschlüsse müssen vor Verschmutzung durch geeignete Maßnahmen geschützt werden.
Hinweis
Bei Komplett-Evakuierung siehe Messungen im Vakuum auf Seite 13.
2.5 Qualifiziertes Personal
Zu Inbetriebnahme, Betrieb und Wartung muss das betroffene Personal einen ausreichenden Wissensstand zum Messverfahren und der Bedeutung der Messwerte haben. Die Anweisungen in diesem Dokument müssen verstanden, beachtet und befolgt werden.
Damit aus der Interpretation der Messwerte in der konkreten Anwendung keine Risiken entstehen, muss der Anwender im Zweifelsfall weiterführende Sachkenntnisse haben. Für Schäden/Gefahren aufgrund einer Fehlinterpretation wegen ungenügender Sachkenntnis haftet der Anwender.
3 Produkt auf einen Blick
3.1 Die ECO 240 Barometer Serie

LCD Anzeige

Vorderansicht

Anschlussvarianten

Stirnansicht
3.2 Anzeigeelemente



Batterieanzeige
Einheitenanzeige
Hauptanzeige
Nebenanzeige
Bewertung des Batteriezustandes
Anzeige der Einheiten oder Min/Max/Hold Hinweistexte
Messwert des aktuellen Drucks oder Wert für Min/Max/Hold
Messwert des aktuellen Drucks im Modus Min/Max/Hold
3.3 Anschlüsse
Universalanschluss
Wechselbarer Druckanschluss über G1/8 Zoll Gewinde.
3.4 Bedienelemente

Ein- / Aus- Taste
Kurz drücken Das Gerät einschalten Beleuchtung aktivieren / deaktivieren
Lang drücken Das Gerät ausschalten Änderungen in einem Menü verwerfen

Auf- / Ab- Taste

Kurz drücken ▶ Anzeige des Min-/Max- Wertes Wert des ausgewählten Parameters ändern
Lang drücken ▶ Zurücksetzen des Min-/Max- Wertes auf aktuellen Messwert
Beide gleichzeitig ▶ Anzeige drehen, Überkopfanzeige

Funktions- Taste
Kurz drücken ▶ Messwert einfrieren (Hold) ✉ Nächsten Parameter aufrufen
Lang drücken 2s ▶ Menü „Konfiguration“ starten, in der Anzeige erscheint ConF
Lang drücken 4s ▶ Je nach gewählter Sonderfunktion: Aufruf der Tara Funktion null oder der schnellen Messung mit Mittelwert RVr
Betriebszustand Gerät befindet sich in Messwertanzeige Gerät befindet sich in einem Menü
4 Bedienung
4.1 Aufruf des Konfigurationsmenüs
1 Drücken Sie die Funktions- Taste für 2 Sekunden, um das Menü Konfiguration aufzurufen.
2 In der Anzeige erscheint ConF. Lassen Sie die Funktions- Taste los.
| Parameter | Werte | Bedeutung |
| Un t | Anzeigeeinheit | |
| hPa | ||
| mbar | ||
| bar | (nur bei ECO 240-2 vorhanden) | |
| PSImmHG | ||
| Func | Zuschaltbare Sonderfunktion | |
| null | Tara Funktion verfügbar | |
| RVr 0:02RVr 0:05RVr 0:10 | Schnelle Messung mit Mittelwert über 2 s, 5 s bzw. 10 s | |
| rRtE | Messrate | |
| SLo | Langsame Messgeschwindigkeit | |
| FAST | Schnelle Messgeschwindigkeit | |
| SERL | Meereshöhen-Korrektur | |
| no | Inaktiv, gemessenen Luftdruck direkt anzeigen | |
| YES | Aktiv, kompensierten Luftdruck auf Meeresspiegel anzeigen | |
| ALb | Höhe über Meeresspiegel | |
| -500..9000 | Höhe über Meeresspiegel in m für Korrektur | |
| PoFF | Abschaltzeit | |
| oFF | Keine automatische Abschaltung | |
| 0:15, 0:30, 1:00, 4:00, 12:00 | Automatische Abschaltung nach ausgewählter Zeit in Stunden:Minuten, wenn kein Tastendruck erfolgt | |
| L, EE | Hintergrundbeleuchtung | |
| oFF0:15, 0:30, 1:00, 2:00, 4:00 | Hintergrundbeleuchtung deaktiviertAutomatische Abschaltung der Hintergrundbeleuchtung nach ausgewählter Zeit in Minuten:Sekunden, wenn kein Tastendruck erfolgt | |
| on | Keine automatische Abschaltung der Hintergrundbeleuchtung | |
| in t | Werkseinstellungen | |
| no | Aktuelle Konfiguration verwenden | |
| yes | Gerät auf Werkseinstellungen zurücksetzen.In der Anzeige erscheint nach quittieren mit der Funktions-Taste: in t done | |
4.2 Aufruf des Abgleichmenüs
Mit der Nullpunktkorrektur und der Steigungskorrektur kann der Sensorabgleich justiert werden. Wird eine Justierung vorgenommen, so ändern Sie die voreingestellten Werkseinstellungen.
Dies wird beim Einschalten mit dem Anzeigetext Pr.oF oder Pr.5L signalisiert
1 Schalten Sie das Gerät aus.
2 Halten Sie die Ab-Taste gedrückt und drücken Sie die Ein/Aus-Taste um das Gerät einzuschalten und das Menü Abgleichmenü aufzurufen.
3 In der Anzeige erscheint der erste Einstellwert. Lassen Sie die Ein/Aus- Taste los.
| Parameter | Werte | Bedeutung |
| Pr.OF | Nullpunktkorrektur | |
| 0.00 | keine Nullpunktkorrektur | |
| -5.00 ... 5.00 | Nullpunktkorrektur [in eingestellter Messgröße](z.B. bei ECO 240-2: ± 500 hPa) | |
| Pr.SL | Steigungskorrektur | |
| 0.00-5.00 ... 5.00 | keine SteigungskorrekturSteigungskorrektur in % | |
Formeln:
Nullpunktkorrektur: Angezeigter Wert = gemessener Wert - Pr. of
Steigungskorrektur: Anzeige = (gemessener Wert - Pr.oF) * (1 + Pr.SL / 100)
5 Grundlagen zur Messung
5.1 Messungen im Vakuum
Das Gerät ist besonders geeignet, um sehr schnell Grob-Vakuum über den Druckanschluss zu messen. Wird dagegen das komplette Gerät evakuiert bitte folgendes beachten:

Vorsicht! Beschädigung durch schnelles Komplett-Evakuieren!
Durch die wasserdichte Konstruktion kann ein komplettes Evakuieren des Gerätes zu Undichtigkeiten führen. Es kann sich die Tastatur/Displayscheibe lösen. Soll das Gerät dennoch für diese Anwendung verwendet werden, so gibt es folgende Optionen:
▶ O-Ring des Batteriefaches entfernen! Das Gerät ist dann aber nicht mehr wasserdicht! Batteriewechsel.
▶ Optimierte Gerätevarianten ECO 240-1-VAC!
5.2 Sonderfunktionen
Mit den Sonderfunktionen, die über das Konfigurationsmenü ausgewählt werden können, kann das Gerät für spezielle Messaufgaben optimiert werden. Nach dem Einschalten startet das Gerät im standard-Messmodus, die jeweilige Sonderfunktion wird durch 4 s langes Drücken der Funktions- Taste gestartet.
5.2.1 null Tara-Funktion
In Konfigurationsmenu wurde die Sonderfunktion Func null gewählt.
Über die Funktions- Taste kann durch 4 s langes Drücken die Anzeige genullt werden. Ist die Tara-Funktion aktiv, blinkt in der unteren Anzeige null. Die Tara-Funktion kann durch erneutes 4 s langes Drücken der Funktions- Taste zurückgesetzt werden.
Hinweis
Die Tara-Funktion ist unabhängig von der über das Abgleichmenü zugänglichen Nullpunktkorrektur.
5.2.2 RVr 0:02 / RVr 0:05 / RVr 0:10
Schnelle Messung mit Mittelwert über 2 s / 5 s / 10 s
- Mittelwertmodus zur Messung von stark schwankenden Drücken.
- Im Konfigurationsmenü wurde eine Sonderfunktion RVr 0:02, RVr 0:05 oder RVr 0:10 gewählt.
- Die Messung mit Mittelwert kann durch 4 s langes Drücken der Funktions- Taste aktiviert werden.
- Die unterschiedlichen Mittelwert-Zeiten von 2, 5 oder 10 Sekunden können je nach Anforderung gewählt werden.
- In der Nebenanzeige wird der ungemittelte Wert angezeigt.
Die Sonderfunktion kann beendet werden, indem die Funktions- Taste 2 s gedrückt wird, In der Anzeige wird End Fung angezeigt. Beim Loslassen der Taste wird die Funktion beendet.
Ist beim Aufruf der Funktion Tara aktiv, kann diese bei aufgerufener Sonderfunktion RVr durch 4 s langes Drücken der Funktions- Taste zurückgesetzt werden. Um Tara wieder zu aktivieren, muss die Sonderfunktion im Konfigurationsmenu umgestellt werden.
5.3 Druckanschlüsse
Hinweis
Für Vakuummessungen müssen geeignete Schläuche verwendet werden, Silikon ist als Schlauchmaterial wegen geringer Steifigkeit ungeeignet!

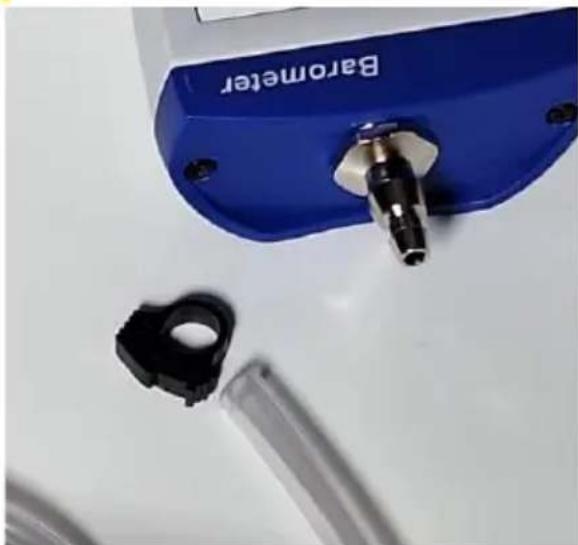

Vorsicht! Luftdruck bei Anschlussvariante UT!
Bei höheren Drücken ab 1 bar müssen die Schläuche gegen unbeabsichtigtes Lösen gesichert werden. Hierzu dienen beispielsweise entsprechende GDZ-Schlauchklemmen.
▶ 6x1 mm PVC (GDZ-01) bis 5 bar rel., vakuumgeeignet!
▶ 6x1 mm PE (GDZ-02) bis 10 bar rel., vakuumgeeignet!
▶ 6x1 mm PUR (GDZ-03) bis 9 bar rel., vakuumgeeignet!

5.3.1 Wechseln der Druckanschlüssen
Die Druckanschlüsse sind durch ein Standard G 1/8 Zoll Gewinde mit stirnseitiger Dichtung in das Produkt eingeschraubt. Die meisten gängigen Druckanschlüsse mit dieser Konstruktion können angeschraubt werden.
Hinweis
Zum Anziehen geeignetes Werkzeug verwenden, Anzugsdrehmoment von maximal 2 Nm beachten!
Mitgelieferte Anschluss
| Typ | Bild | Beschreibung |
| .. - UT | ![]() | Universal Schlauchanschluss für Schläuche 6 x 1 mm (4 mm innen) und 8 x 1 mm (6 mm innen). |
| Der universelle Schlauchanschluss ist für Kunststoff- und Silikonschläuche mit Außendurchmesser 6 mm geeignet, dazu werden die Schläuche einfach auf den oberen Teil aufgesteckt. Auch Gummi/Silikonschläuche mit größerem Durchmesser (zum Beispiel 8 mm) können gesteckt werden. Dazu werden diese auf den unteren Teil aufgesteckt. | ||
| .. - QC6 | ![]() | Quick-Connect Anschluss für ∅ 6 mm Schläuche |
| Der praktische Schnellwechselanschuss ist nur für Kunststoffschläuche mit Außendurchmesser 6 mm geeignet. Das Schlauchende muss zum Anstecken sauber und unbeschädigt sein. Angesteckt wird durch einfaches Einschieben bis zum Anschlag. Abgesteckt wird durch gleichzeitiges Drücken auf den Ring am oberen Ende des Anschlusses und Ziehen am Schlauch. | ||
| .. - ST6 | ![]() | Schraubanschluss für 6 x 1 mm (∅ 4 mm innen) Kunststoffschläuche |
| Der sichere Schraubanschluss ist nur für Kunststoff- schläuche mit Außendurchmesser 6 mm (∅ 4 mm innen) geeignet. Das Schlauchende muss zum Anstecken sauber und unbeschädigt sein. Zum Anstecken muss zunächst die Überwurfmutter gelöst werden. Danach wird der Schlauch auf den Schlauchtnippel bis zum Anschlag aufgeschoben. Zum Sichern wird die Überwurfmutter handfest angezogen. Abgesteckt wird durch lösen der Überwurfmutter und Ziehen am Schlauch. | ||
| .. - MCM | ![]() | Mini-Schnellkupplungsstecker. |
Entsprechende Schnellkupplungen mit Nennweite 2,7 mm können verwendet werden:![]() |
6 Betrieb und Wartung
6.1 Betriebs- und Wartungshinweise
Hinweis
Druckanschlüsse sind vor Verschmutzung zu schützen.
6.2 Batterie
6.2.1 Batterieanzeige
Blinkt in der Batterieanzeige der leere Rahmen, so sind die Batterien verbraucht und müssen erneuert werden. Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet.
Erscheint in der Hauptanzeige der Anzeigetext BAT, so reicht die Batteriespannung für den Betrieb des Produktes nicht mehr aus. Die Batterie ist vollständig verbraucht.

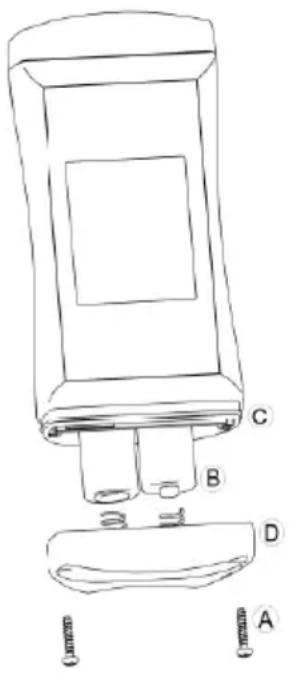

6.2.2 Batteriewechsel

Gefahr! Explosionsgefahr!
Das Verwenden von beschädigten oder ungeeigneten Batterien kann zur Erwärmung führen, wodurch die Batterien aufplatzen und im ungünstigsten Fall explodieren können!
▶ Ausschließlich qualitativ hochwertige und geeignete Alkaline Batterien verwenden!

Vorsicht! Beschädigung!
Ein unterschiedlicher Ladezustand der Batterien kann zum Auslaufen und dadurch zur Beschädigung des Gerätes führen.
▶ Ausschließlich qualitativ hochwertige und geeignete Alkaline Batterien verwenden!
▶ Keine unterschiedlichen Typen von Batterien verwenden!
▶ Leere Batterien sofort entnehmen und an dafür vorgesehenen Sammelstellen abgeben!
Hinweis
▶ Unnötiges Aufschrauben gefährdet u.a. den Schutz vor Feuchtigkeit und ist daher zu vermeiden
Lesen Sie vor dem Batteriewechsel die nachfolgende Handlungsanweisung durch und befolgen Sie diese anschließend Schritt für Schritt.
Bei nicht Beachtung kann dies zu Beschädigungen des Gerätes oder zur Beeinträchtigung des Schutzes von Feuchtigkeit kommen.

1 Die Kreuzschlitzschrauben (A) herausschrauben und den Deckel abziehen.
2 Vorsichtig die beiden Mignon AA Batterien (B) wechseln. Auf richtige Polarität achten! Die Batterien müssen ohne Kraftaufwand in die korrekte Lage eingeschoben werden können.
3 Der O-Ring (C) muss unbeschädigt, sauber und in der vorgesehenen Vertiefung sein.
4 Den Deckel (D) gerade aufsetzen. Der O-Ring muss dabei in der vorgesehenen Vertiefung bleiben!
5 Die Kreuzschlitzschrauben (A) festziehen.
7 Entsorgung
Bei der Entsorgung ist auf eine stoffliche Trennung und Verwertung der Gerätekomponenten sowie die der Verpackung zu achten. Es sind die zu diesem Zeitpunkt gültigen regionalen gesetzlichen Vorschriften und Richtlinien einzuhalten.
Hinweis
Das Gerät darf nicht über die Restmülltonne entsorgt werden. Senden Sie dieses ausreichend frankiert an uns zurück. Wir übernehmen dann die sach- und fachgerechte sowie umweltschonende Entsorgung.
Für private Endanwender in Deutschland, bietet sich die Möglichkeit das Gerät an den dafür vorgesehenen kommunalen Sammelstellen abzugeben.
Beachten: Batterien müssen zuvor entnommen werden!
Leere Batterien geben Sie bitte an den dafür vorgesehenen Sammelstellen ab.
8 Fehler- und Systemmeldungen
| Anzeige | Bedeutung | Mögliche Ursachen | Abhilfe |
| ----Keine An-zeige, wirre Zeichen oder keine Reaktion auf Tasten-druck | Berechnung nicht möglichBatterie verbrauchtSystemfehlerProdukt defekt | Messdatenerfassung läuftBatterie verbrauchtFehler im ProduktProdukt defekt | ► Datenerfassung abwarten► Batterie ersetzen► Zur Reparatur einschicken |
| bRt | Batterie verbraucht | Batterie verbraucht | ► Batterie ersetzen |
| Err.1 | Messbereich ist überschritten | Messwert zu hochProdukt defekt | ► Zulässigen Messbereich einhalten► Zur Reparatur einschicken |
| Err.2 | Messbereich ist unterschritten | Messwert zu tiefProdukt defekt | ► Zulässigen Messbereich einhalten► Zur Reparatur einschicken |
| Err.3 | Anzeigebereich ist überschritten | Falsche AnzeigeeinheitWert nicht darstell-bar | ► Einstellung korrigieren |
| Err.4 | Anzeigebereich ist unterschritten | Falsche AnzeigeeinheitWert nicht darstell-bar | ► Einstellung korrigieren |
| Sys Err | Systemfehler | Fehler im Produkt | ► Produkt aus-/einschalten► Batterien tauschen► Zur Reparatur einschicken |
9 Technische Daten
| ECO 240-1 | |
| Messbereich | 0,0 .. 1700,0 hPa (mbar) abs.0,00 .. 25,00 PSI abs.0,0 .. 1300,0 mmHg (Torr) abs. |
| Überlast | Max. ± 3000 hPa abs. |
| Genauigkeit | Typ.: ± 2 hPa (bei T: 5 .. 30 °C)Max.: ± 1,25 % FSS |
| ECO 240-2 | |
| Messbereich | 0 .. 14000 hPa (mbar) abs.0,00 .. 199,99 PSI abs.0 .. 10500 mmHg (Torr) abs. |
| Überlast | Max. ± 20000 hPa abs |
| Genauigkeit | Typ.: ± 0,02 % FSS ± 0,1 % v.MW. (@ 25 °C)Max.: ± 0,1 % FSS ± 0,5 % v.MW |
| Messmedium | Luft, sauberem Wasser oder nicht korrosiven/nicht ionisierenden Gasen. | |
| Druckanschluss | 1 Schlauchanschluss, durch G1/8 Universalports wechselbar | |
| Messzyklus | FRSt: Ca. 25 Messungen pro SekundeSLo: Ca. 2,5 Messungen pro Sekunde | |
| Anzeige | 3-zeiliges Segment-LCD, zusätzliche Symbole, beleuchtet (weiß, Leuchtdauer einstellbar) | |
| Standardfunktionen | Min/Max/Hold | |
| Zuschaltbare Sonderfunktionen | null: Tara-FunktionRVr: Mittelung über 2 s / 5 s / 10 s | |
| Abgleich | Nullpunkt- und Steigungseinstellung | |
| Gehäuse | bruchfestes ABS-Gehäuse | |
| Schutzart | IP67 (Druckanschlüsse müssen vor Verschmutzung und Feuchtigkeit geschützt werden) | |
| Abmessungen | 108 * 54 * 28 mm, ohne Druckanschluss | |
| Gewicht | 140 g, inkl. Batterien | |
| Nenntemperatur | 25 °C | |
| ArbeitsbedingungenLagertemperatur | -20 bis 50 °C; 0 bis 95 % r.F. (kurzzeitige Betauung möglich.)-20 bis 70 °C | |
| Stromversorgung | 2 * AA-Batterie (Mignon) | |
| Stromaufnahme (bei langsamer Messung) | ECO 240-1: ca. 1 mA, mit Beleuchtung ca. 3 mAECO 240-2: ca. 0,6 mA, mit Beleuchtung ca. 2,6 mA | |
| Batterielaufzeit | Laufzeit mit Alkaline Batterien: ca. 3000 Stunden (ECO 240-1) bzw. ca. 5000 Stunden (ECO 240-2)(ohne Hintergrundbeleuchtung und bei Messrate = Slo) | |
| Batterieanzeige | 4 stufige Batteriezustandsanzeige,Wechselhinweis bei verbrauchter Batterie: "BAT" | |
| Auto-Power-Off-Funktion | falls aktiviert, schaltet sich das Gerät automatisch ab | |
| Richtlinien und Normen | Die Geräte entsprechen folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten:• 2014/30/EU EMV Richtlinie• 2011/65/EU RoHSAngewandte harmonisierte Normen:• EN 61326-1:2013 Störaussendung: Klasse BStörfestigkeit nach Tabelle 1Zusätzlicher Fehler: < 1 % FS• EN IEC 63000:2018Das Gerät ist für die mobile Anwendung bzw. für den stationären Betrieb im Rahmen der angegebenen Arbeitsbedingungen ohne weitere Einschränkung ausgelegt. | |
10 Service
10.1 Hersteller
Wenn Sie einmal Fragen haben, zögern Sie nicht uns zu kontaktieren.
10.2 Kalibrier- und Abgleichservice
Ziel der Kalibrierung ist der Nachweis der Genauigkeit des Messgerätes durch Ver-gleich mit einer rückführbaren Referenz.
Sowohl ISO-Kalibrierscheine als auch DAkkS-Kalibrierscheine sind bei Senseca erhältlich.
Hinweis
- Bei den ISO-Kalibrierscheinen wird die ISO-Norm 9001 angewendet.
Diese Zertifikate bieten eine kostengünstige Alternative zu den DAkkS-Kalibrierscheinen und enthalten eine Angabe der rückführbaren Referenz, eine Auflistung der Einzelmesswerte sowie Dokumentation.
• Die DAkkS-Kalibrierung basiert auf der weltweit anerkannten
Akkreditierungsgrundlage DIN EN ISO/IEC 17025. Diese Zertifikate bieten eine hochwertige Kalibrierung und gleichbleibend hohe Qualität. Die DAkkS-Kalibrierung schließt ggf. die Justage ein, mit dem Ziel, eine möglichst kleine Abweichung vom Messgerät zu erhalten. - Das Gerät wird mit einem Prüfprotokoll ausgeliefert.
Dieses bestätigt, dass das Messgerät justiert und geprüft wurde, ohne Aussage zur Genauigkeit eines Temperaturfühlers. - Nur der Hersteller kann die Grundeinstellungen überprüfen und wenn notwendig korrigieren.
senseca.com

Hans-Sachs-Straße 26
93128 Regenstauf
GERMANY
INFO@SENSECA.COM
WEEE-Registrierungsnummer: DE 93889386
