| Produkttyp | Thermometer mit fest verbundenem Tauchfühler |
| Modell | ECO 121-3 |
| Messbereich | -70,0 .. +250,0 °C (-94,0 .. +482,0 °F) |
| Genauigkeit | -20 .. +100 °C: ± 0,1 K ± 1 Digit; -70 .. +250 °C: ± 0,2 % v. MW. ± 2 Digit |
| Fühlertyp | Pt1000 2-Leiter, fest angeschlossen |
| Fühlerdurchmesser | 3 mm |
| Fühlerkabellänge | 1 m |
| Ansprechzeit t_90 (Wasser 0,4 m/s) | < 3 s |
| Messzyklus | ca. 2 Messungen pro Sekunde |
| Anzeige | 3-zeiliges Segment-LCD, beleuchtet (weiß, Leuchtdauer einstellbar) |
| Standardfunktionen | Min/Max/Hold, Alarm (optisch und akustisch) |
| Schutzart | IP65 / IP67 |
| Abmessungen | 108 × 54 × 28 mm |
| Gewicht | ca. 150 g (inkl. Batterie und Fühler) |
| Stromversorgung | 2 × AA-Batterie (Mignon) |
| Batterielaufzeit | > 5000 h (ohne Hintergrundbeleuchtung) |
| Auto-Abschaltung | einstellbar (15, 30, 60, 120, 240 min oder aus) |
| Justiermöglichkeit | Nullpunkt- und Steigungskorrektur |
| Einsatzbereich | Lebensmittel, Flüssigkeiten, Gase, weichplastische Stoffe, Schüttgut |
| Arbeitstemperatur | -20 bis 50 °C, 0 bis 95 % r.F. |
| Lagertemperatur | -20 bis 70 °C |
| Hersteller | Senseca, Hans-Sachs-Straße 26, 93128 Regenstauf, Deutschland |
Häufig gestellte Fragen - ECO 121-3 Senseca
Benutzerfragen zu ECO 121-3 Senseca
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch ECO 121-3 - Senseca und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ECO 121-3 von der Marke Senseca.
BEDIENUNGSANLEITUNG ECO 121-3 Senseca
1 Über diese Dokumentation......4
1.1 Vorwort....4
1.2 Rechtliche Hinweise 4
1.3 Weiterführende Informationen 4
2 Sicherheit....5
2.1 Erläuterung der Sicherheitssymbole......5
2.2 Vorhersehbare Fehlanwendungen....5
2.3 Sicherheitshinweise....6
2.4 Bestimmungsgemäße Verwendung....7
2.5 Qualifiziertes Personal 7
2.6 Ausführungen....7
3 Gerät auf einen Blick....8
3.1 Anzeigeelemente 8
3.2 Anschlüsse 8
3.3 Bedienelemente 9
4 Bedienung....10
4.1 Aufruf des Konfigurationsmenüs.... 10
4.2 Justieren des Messeinganges.... 11
5 Grundlagen zur Messung......13
5.1 Fühler-/Gerätegenauigkeit.... 13
5.2 Mögliche Messfehler 13
5.2.1 Eintauchtiefe.... 13
5.2.2 Oberflächeneffekte und schlechter Wärmeübergang.... 13
5.2.3 Abkühlung / Verdunstung 13
5.2.4 Ansprechzeit 14
6 Betrieb und Wartung....15
6.1 Betriebs- und Wartungshinweise.... 15
6.2 Batterie 15
6.2.1 Batterieanzeige.... 15
6.2.2 Batteriewechsel.... 15
7 Fehler- und Systemmeldungen....17
8 Entsorgung 18
9 Technische Daten....19
10 Service 21
10.1 Hersteller 21
10.2 Kalibrier- und Abgleichservice 21
1 Über diese Dokumentation
1.1 Vorwort
Lesen Sie dieses Dokument aufmerksam durch, und machen Sie sich mit der Bedienung des Gerätes vertraut, bevor Sie es einsetzen.
Bewahren Sie dieses Dokument griff- oder lesebereit und am besten in unmittelbarer Nähe des Gerätes auf, damit Sie oder das Personal/die Anwender im Zweifelsfall jederzeit nachschlagen oder nachlesen können.
Der Anwender muss die Betriebsanleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben.
1.2 Rechtliche Hinweise
Die Haftung und Gewährleistung des Herstellers für Schäden und Folgeschäden erlischt bei bestimmungswidriger Verwendung, Nichtbeachten dieses Dokumentes, Nichtbeachten von Sicherheitshinweisen, Einsatz ungenügend qualifizierten Fachpersonals sowie eigenmächtiger Veränderung am Gerät.
Dieses Dokument ist dem Empfänger nur zum persönlichen Gebrauch anvertraut. Jegliche unerlaubte Übertragung, Vervielfältigung, Übersetzung in andere Sprachen oder Auszüge aus dieser Betriebsanleitung sind verboten.
Der Hersteller übernimmt keine Haftung bei Druckfehlern.
1.3 Weiterführende Informationen
Softwarestand des Gerätes: Ab V1.2
Die genaue Produktbezeichnung entnehmen Sie bitte dem Typenschild auf der Rück-seite des Gerätes.
Hinweis
Informationen zum Softwarestand erhalten Sie, indem Sie beim Einschalten des Gerätes die Eintaste für länger als 5 Sekunden gedrückt halten. In der Hauptanzeige wird die Serie, in der Nebenanzeige der Softwarestand des Gerätes angezeigt.
2 Sicherheit
2.1 Erläuterung der Sicherheitssymbole
Gefahr!
Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung.
Vorsicht!
Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbeachtung Schäden am Gerät bzw. an der Umwelt hervorrufen.
Hinweis
Blaue Unterlegung weist auf Vorgänge hin, die bei Nichtbeachtung einen indirekten Einfluss auf den Betrieb haben oder eine nicht vorhergesehene Reaktion auslösen können.
2.2 Vorhersehbare Fehlanwendungen
Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicherheitshinweise dieses Dokumentes beachtet werden.
Wird einer dieser Hinweise nicht beachtet, so kann dies zu Verletzungen oder zum Tod von Personen sowie zu materiellen Schäden führen.
⚠️ Gefahr! Falscher Einsatzbereich!
Um einem Fehlverhalten des Gerätes, der Verletzung von Personen und materiellen Schäden vorzubeugen, ist das Gerät ausschließlich zum Gebrauch wie unter bestimmungsgemäße Verwendung angegeben konzipiert.
▶ Nicht in Sicherheits- / Notaus-Einrichtungen verwenden!
▶ Das Gerät ist nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet!
Das Gerät darf nicht für diagnostische oder sonstige medizinische Zwecke am Patienten verwendet werden!
▶ Nicht für die Anwendung mit Anforderungen an die funktionale Sicherheit geeignet, z.B. SIL!
2.3 Sicherheitshinweise

Vorsicht! Verletzungsgefahr am Temperaturfühler!
Bei Geräten mit Einstechfühlern besteht das Risiko von Stichverletzungen durch die spitze Fühlerkonstruktion.
▶ Sorgsamer Umgang mit dem Einstechfühler.
▶ Bei Nichtverwendung eine Schutzkappe auf den Messfühler stecken!
Bei Messung in hohen (und sehr niedrigen) Temperaturen besteht das Risiko von Verbrennungen.
▶ Verwenden Sie bei Bedarf Handschuhe.
Leere und auch minderwertige Batterien können leichter Auslaufen, was zu einer Zerstörung des Gerätes führen kann.
▶ Beachten Sie hierzu die auch die Hinweise im Kapitel „Betrieb und Wartung“.

Gefahr!
Bei Berührung von mit spannungsführenden Teilen mit dem Temperaturfühler besteht unmittelbare Lebensgefahr!
▶ Messen Sie daher nicht an oder in der direkten Nähe von spannungsführenden Bauteilen oder Leitungen.
▶ Stecken Sie auf keinen Fahl den Temperaturfühler in Steckdosen, etc.
Hinweis
Dieses Gerät gehört nicht in Kinderhände!
Fühlergriff, Anschlusskabel und Gerätegehäuse sind nicht für den dauerhaften Kontakt mit Lebensmitteln ausgelegt.
Für den dauerhaften Kontakt mit Lebensmitteln nach der Verordnung [EG] 1935 / 2004 sind ausgelegt:
- Der Temperaturfühler von der Messspitze bis ca. 1 cm vor Ende des Edelstahlrohrs.
2.4 Bestimmungsgemäße Verwendung
Das Gerät ist ein wassergeschütztes Thermometer. Es ist für präzise und sekundenschnelle Temperaturmessungen in folgenden Medien ausgelegt:
- Lebensmittel
- Flüssigkeiten
- Gase
• Weichplastische Stoffe
• Schüttgut
2.5 Qualifiziertes Personal
Zu Inbetriebnahme, Betrieb und Wartung muss das betroffene Personal einen ausreichenden Wissensstand zum Messverfahren und der Bedeutung der Messwerte haben. Die Anweisungen in diesem Dokument müssen verstanden, beachtet und befolgt werden.
Damit aus der Interpretation der Messwerte in der konkreten Anwendung keine Risiken entstehen, muss der Anwender im Zweifelsfall weiterführende Sachkenntnisse haben. Für Schäden/Gefahren aufgrund einer Fehlinterpretation wegen ungenügender Sachkenntnis haftet der Anwender.
2.6 Ausführungen
| Modell | Beschreibung |
| ECO 120 | Thermometer für Pt1000 Wechselfühler mit BNC-Stecker |
| ECO 121-3 | Thermometer mit fest verbundenem Tauchfühler |
| ECO 121-I3 | Thermometer mit fest verbundenem Einstechfühler |
| ECO 121-I1.5 | Thermometer mit fest verbundenem Einstechfühler |
3 Gerät auf einen Blick

LCD Anzeige

Vorderansicht

Stirnseite ECO 120
3.1 Anzeigeelemente

Batterieanzeige
Bewertung des Batteriezustandes

Einheitenanzeige
Anzeige der Einheiten oder Art des Modus Min/Max/Hold

Hauptanzeige
Messwert der aktuellen Temperatur oder Wert für Min/Max/Hold

Nebenanzeige
Messwert der aktuellen Temperatur im Modus Min/Max/Hold mit Einheit
3.2 Anschlüsse
BNC Anschluss
(ECO 120)
Anschluss für Temperaturfühler
(Ent-/ Verriegelung durch drehbaren Ring am Kabelstecker)
Fühler
(ECO 121-...)
Fest verbundener Fühler

Vorsicht! Sicherstellen der Wasserdichtigkeit!
Das Gerät gewährleistet einen Schutz gegen Spritzwasser, Regen oder versehentliches Eintauchen in Wasser. Für die vorhandenen Steckverbinder ist dieser Schutz nur im gesteckten Zustand gewährleistet. Feuchtigkeit oder Verunreinigungen an den Kontakten kann zu falschen Messergebnissen führen.
▶ Kontakte vor Verschmutzung und Feuchte schützen!
▶ Feuchte Steckverbinder schnellstmöglich trocknen!
3.3 Bedienelemente

Ein-/Aus-Taste
Kurz drücken
Das Gerät einschalten
Beleuchtung aktivieren / deaktivieren
Lang drücken
Das Gerät ausschalten
图
Änderungen in einem Menü verwerfen

Auf- / Ab- Taste

Kurz drücken
▶
Anzeige des Min-/Max- Wertes
图
Wert des ausgewählten Parameters ändern
Lang drücken
▶
Zurücksetzen des Min-/Max- Wertes auf aktuellen Messwert
Beide gleichzeitig
Anzeige drehen, Überkopfanzeige

Funktions- Taste
Kurz drücken
▶
Messwert einfrieren (Hold)
图
Nächsten Parameter aufrufen
Lang drücken 2s
▶
Menü „Konfiguration“ starten, ConF wird angezeigt
Betriebszustand Gerät befindet sich in Messwertanzeige Gerät befindet sich in einem Menü
4 Bedienung
4.1 Aufruf des Konfigurationsmenüs
1 Drücken Sie die Funktions-Taste für 2 Sekunden, um das Menü Konfiguration aufzurufen. In der Anzeige erscheint Conf. Lassen Sie die Funktions-Taste los.
| Parameter | Werte | Bedeutung |
| RL. | Alarm | |
| oFF | Kein Alarm aktiv | |
| on | Alarmierung über Texteinblendung, akustisches Signal und Aufblitzen der Hintergrundbeleuchtung | |
| bEEP | Alarmierung über Texteinblendung und akustisches Signal | |
| L, EE | Alarmierung über Texteinblendung und Aufblitzen der Hintergrundbeleuchtung | |
| RLLo | Min. Alarmgrenze (nur vorhanden wenn AL <> off) | |
| -70.0.. RLLHi | bei Unterschreiten des Wertes wird Min-Alarm ausgelöst. (bei °F: -94.0 .. AL.Hi) | |
| -200.0.. RLLHi | bei Unterschreiten des Wertes wird Min-Alarm ausgelöst. (bei °F: -328.0 .. AL.Hi) – (bei ECO 120) | |
| RLLHi | Max. Alarmgrenze (nur vorhanden wenn AL <> off) | |
| RLLo.. 250.0 | bei Überschreiten des Wertes wird Max-Alarm ausgelöst. (bei °F: AL.Hi .. 482.0) | |
| RLLo.. 450.0 | bei Überschreiten des Wertes wird Max-Alarm ausgelöst. (bei °F: AL.Hi .. 842.0) – (bei ECO 120) | |
| PoFF | Abschaltzeit | |
| oFF | Keine automatische Abschaltung | |
| 15, 30, 60, 120, 240 | Automatische Abschaltung nach ausgewählter Zeit in Minuten, wenn kein Tastendruck erfolgt | |
| L, EE | Hintergrundbeleuchtung | |
| oFF | Hintergrundbeleuchtung deaktiviert | |
| 15, 30, 60, 120, 240 | Automatische Abschaltung der Hintergrundbeleuchtung nach ausgewählter Zeit in Sekunden, wenn kein Tastendruck erfolgt. | |
| Un t | onAnzeigeeinheit | Keine automatische Abschaltung der Hintergrundbeleuchtung |
| °C | Temperaturanzeige in °C | |
| °F | Temperaturanzeige in °F | |
| In t | Werkseinstellungen | |
| no | Aktuelle Konfiguration verwenden | |
| YES | Gerät auf Werkseinstellungen zurücksetzen.In der Anzeige erscheint nach quittieren mit der Funktions-Taste: In t done | |
4.2 Justieren des Messeinganges
Mit der Nullpunktkorrektur und der Steigungskorrektur kann der Temperatureingang justiert werden. Wird eine Justierung vorgenommen, so ändern Sie die voreingestellten Werkseinstellungen.
Dies wird beim Einschalten mit dem Anzeigetext t.oF oder t.5L signalisiert
1 Schalten Sie das Gerät aus
2 Halten Sie die Ab-Taste gedrückt und drücken Sie die Ein/Aus-Taste kurz um das Gerät einzuschalten und das Menü Justage aufzurufen.
3 In der Anzeige erscheint der erste Einstellwert. Lassen Sie die Ab-Taste los
| Parameter | Werte | Bedeutung |
| t.of | Nullpunktkorrektur | |
| 0.00 | keine Nullpunktkorrektur | |
| -5.00 ... 5.00 | Nullpunktkorrektur in °C (bei °F: -9,00 ... +9,00) | |
| E.SL | Steigungskorrektur | |
| 0.00 | keine Steigungskorrektur | |
| -5.00 ... 5.00 | Steigungskorrektur in % | |
Vom Gerät verwendete Formeln:
Temperatur = °C: Angezeigter Wert = (gemessener Wert - t.oF) * (1 + t.5L / 100)
Temperatur = °F: Angezeigter Wert = (gem. Wert - 32 °F - t.oF) * (1 + t.5L / 100) + 32 °F
Abgleichbeispiel:
Temperatureinheit = °C, der Abgleich erfolgt in 2 separaten Schritten bei 0 °C (z.B.
Eiswasser) und bei einer Referenztemperatur (z.B. Fieberthermometer mit
Wasserbad 37 °C).
▶ Stellen Sie zuerst die Werte von t.of und t.SL im Justage-Menü jeweils auf 0.
Nullpunkt:
▶ Temperaturfühler 0 °C aussetzen und angleichen lassen.
▶ Justage-Menü starten und bei t.oF den Anzeigewert bei 0 °C eingeben.
▶ Nach Verlassen des Menüs sollte das Gerät nun 0.0 °C anzeigen.
Steigung:
▶ Temperaturfühler Referenztemperatur aussetzen und angleichen lassen.
▶ Steigungskorrektur berechnen: t.SL = ( - 1 ) * 100
▶ Justage-Menü starten und bei t.SL den errechnete Wert eingeben.
▶ Menü beenden, das Gerät sollte nun die Referenztemperatur anzeigen
5 Grundlagen zur Messung
5.1 Fühler-/Gerätegenauigkeit
Das Gerät kann mit unterschiedlichen Wechselfühlern ausgerüstet werden. Die Temperaturfühler werden nach EN 60751 in folgende Klassen eingeteilt.
| Klasse | Abweichung | Temperatur-Bereich |
| B | ±0,3 °C ±0,5 % vom Messwert | -50 ... +500 °C |
| A | ±0,15 °C ±0,2 % vom Messwert | -30 ... +300 °C |
| AA = 1/3 DIN B | ±0,1 °C ±0,17 % vom Messwert | 0 ... +150 °C |
Um eine hohe Austauschgenauigkeit ohne die Notwendigkeit einer zusätzlichen Korrektur zu erhalten empfehlen wir den Einsatz von Temperatursensoren der Klasse A oder AA
5.2 Mögliche Messfehler
5.2.1 Eintauchtiefe
Flüssigkeiten:
▶ Mindestens 20 mm tief eintauchen und anschließend umrühren. Bei zu geringer Eintauchtiefe kann es sonst zu Messfehlern aufgrund der Wärmeableitung des Fühlerrohres kommen
Gase:
▶ Möglichst weit in das zu messende Gas eintauchen, sodass der Messfühler kräftig umspült wird
5.2.2 Oberflächeneffekte und schlechter Wärmeübergang
Hierfür sind spezielle Messfühler erforderlich.
Oberflächenbeschaffenheit, Konstruktion des Messfühlers, Wärmeübergang und Umgebungstemperatur beeinflussen das Messergebnis.
Hinweis
Wärmeleitpaste zwischen Messfühler und Oberfläche kann in manchen Fällen auch die Messgenauigkeit erhöhen.
5.2.3 Abkühlung / Verdunstung
Bei Messung der Lufttemperatur sollte der Messfühler trocken sein, ansonsten wird eine zu niedrige Temperatur gemessen.
5.2.4 Ansprechzeit
Beim Messvorgang muss vor dem Ablesen des Messwertes eine ausreichende Zeit abgewartet werden. Die Ansprechzeit t_90 beschreibt die Zeit, bei der der angezeigte Messwert 90% des Endwertes erreicht hat.
6 Betrieb und Wartung
6.1 Betriebs- und Wartungshinweise
Hinweis
▶ Gerät und Temperaturfühler müssen pfleglich behandelt werden und gemäß den technischen Daten eingesetzt werden. Nicht werfen oder aufschlagen.
▶ Stecker und Buchsen sind vor Verschmutzung zu schützen.
Bei Lagerung des Gerätes über 50 °C, sowie nicht Benutzen für längere Zeit müssen die Batterien entnommen werden. Dadurch wird ein Auslaufen der Batterien vermieden.
6.2 Batterie
6.2.1 Batterieanzeige
Blinkt in der Batterieanzeige der leere Rahmen, so sind die Batterien verbraucht und müssen erneuert werden. Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet.
Erscheint in der Hauptanzeige der Anzeigetext BAT, so reicht die Batteriespannung für den Betrieb des Gerätes nicht mehr aus. Die Batterie ist vollständig verbraucht.
6.2.2 Batteriewechsel

Gefahr! Explosionsgefahr
Das Verwenden von beschädigten oder ungeeigneten Batterien kann zur Erwärmung führen, wodurch die Batterien aufplatzen und im ungünstigsten Fall explodieren kön- nen!
▶ Ausschließlich qualitativ hochwertige und geeignete Alkaline Batterien verwenden!

Vorsicht! Beschädigung!
Ein unterschiedlicher Ladezustand der Batterien kann zum Auslaufen und dadurch zur Beschädigung des Gerätes führen.
▶ Ausschließlich qualitativ hochwertige und geeignete Alkaline Batterien verwenden!
▶ Keine unterschiedlichen Typen von Batterien verwenden!
▶ Leere Batterien sofort entnehmen und an dafür vorgesehenen Sammelstellen abgeben!
Hinweis
Unnötiges Aufschrauben gefährdet u.a. den Schutz vor Feuchtigkeit und ist daher zu vermeiden.
Lesen Sie vor dem Batteriewechsel die nachfolgende Handlungsanweisung durch und befolgen Sie diese anschließend Schritt für Schritt.
Bei nicht Beachtung kann dies zu Beschädigungen des Gerätes oder zur Beeinträchtigung des Schutzes von Feuchtigkeit kommen

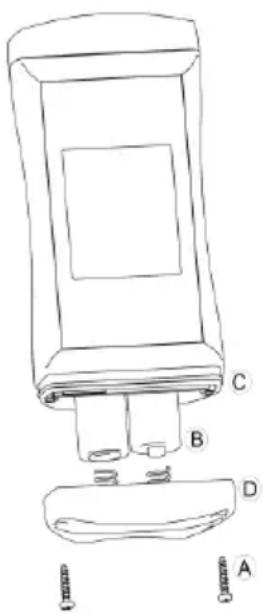

1 Die Kreuzschlitzschrauben (A) herausschrauben und den Deckel abziehen.
2 Vorsichtig die beiden Mignon AA Batterien (B) wechseln. Auf richtige Polarität achten! Die Batterien müssen ohne Kraftaufwand in die korrekte Lage eingeschoben werden können.
3 Der O-Ring (C) muss unbeschädigt, sauber und in der vorgesehenen Vertiefung sein.
4 Den Deckel (D) gerade aufsetzen. Der O-Ring muss dabei in der vorgesehenen Vertiefung bleiben!
5 Die Kreuzschlitzschrauben (A) festziehen.
7 Fehler- und Systemmeldungen
| Anzeige | Bedeutung | Mögliche Ursachen | Abhilfe |
| ---- | Kein geeigneterMessfühler ange-schlossenMesswert weit au-ßerhalb desMessbereichesFühlerkabel oderMessfühler defekt | Falscher oder keinMessfühlerMessbereich über-schrittenMessfühler oder Ge-rät defektKabelbruch oder de-fekter Messfühler | Geeigneten Messfühler anschließenZulässigen Messbereich einhaltenZur Reparatur einschi-ckenZur Reparatur einschi-cken, bzw. anderenMessfühler anschließen |
| Keine An-zeige, wirreZeichenoder keineReaktion aufTastendruck | Batterie verbrauchtSystemfehlerGerät defekt | Batterie verbrauchtFehler im Gerät | Batterie ersetzenZur Reparatur einschi-cken |
| bÄt | Batterie verbraucht | Batterie verbraucht | Batterie ersetzen |
| Err.1 | Messbereich ist über-schritten | Messwert zu hochFalscher Messfühler angeschlossenMessfühler oder Ge-rät defekt | Zulässigen Messbereich einhaltenMessfühler prüfenZur Reparatur einschi-cken |
| Err.2 | Messbereich ist un-terschritten | Messwert zu tiefFalscher Messfühler angeschlossenMessfühler oder Ge-rät defekt | Zulässigen Messbereich einhaltenMessfühler prüfenZur Reparatur einschi-cken |
| SYS Err | Systemfehler | Fehler im Gerät | Gerät ein-/ausschaltenBatterien tauschenZur Reparatur einschi-cken |
8 Entsorgung
Bei der Entsorgung ist auf eine stoffliche Trennung und Verwertung der Gerätekomponenten sowie die der Verpackung zu achten. Es sind die zu diesem Zeitpunkt gültigen regionalen gesetzlichen Vorschriften und Richtlinien einzuhalten.
Hinweis

erät darf nicht über die Restmülltonne entsorgt werden. Senden Sie dieses ausreichend frankiert an uns zurück. Wir übernehmen dann die sach- und fachgerechte sowie umweltschonende Entsorgung.
Für private Endanwender in Deutschland, bietet sich die Möglichkeit das Gerät an den dafür vorgesehenen kommunalen Sammelstellen abzugeben.
▶ Beachten: Batterien müssen zuvor entnommen werden!
▶ Leere Batterien geben Sie bitte an den dafür vorgesehenen Sammelstellen ab.
9 Technische Daten
ECO 120
| Messbereich | -200,0 .. +450,0 °C (-328,0 .. +842,0 °F).zulässigen Einsatzbereich des verwendeten Fühlers beachten! |
| Genauigkeit | -20 .. +100 °C: ± 0,1 K ± 1 DigitSonstiger Bereich: ± 0,2 % v. MW. ± 2 Digitzzgl. Fühler-Abweichung (z.B. Klasse A + Kabelfehler) |
| Ansprechzeit t_90 Wasser (0,4 m/s) | Je nach angeschlossenem Fühler |
| Fühler-Anschluss | BNC-Anschluss für Pt1000 Temperaturfühler (EN 60751) |
ECO 121-...
| Messbereich | -70,0 .. +250,0 °C (-94,0 .. +482,0 °F) | |
| Genauigkeit | -20 .. +100 °C: ± 0,1 K ± 1 Digit-70 .. +250 °C: ± 0,2 % v. MW. ± 2 Digit | |
| Fühler | ECO 121-3 | Tauchfühler ∅ 3 mm, Pt1000 2-Leiter fest angeschlossen, V4A, Kabel 1 m |
| ECO 121-I3 | Robuster Einstechfühler ∅ 3 mm, Pt1000 2-Leiter fest angeschlossen, V4A, Kabel 1 m | |
| ECO 121-I1.5 | Extra dünner Einstechfühler ∅ 1,5 mm, Pt1000 2-Leiter fest angeschlossen, V4A, Kabel 1 m | |
| Ansprechzeit t_90 Wasser (0,4 m/s) | ECO 121-3 | <3 s |
| ECO 121-I3 | <3 s | |
| ECO 121-I1.5 | <2 s | |
Gemeinsame Spezifikationen für die oben genannten Modelle
| Messzyklus | ca. 2 Messungen pro Sekunde | |
| Anzeige | 3-zeiliges Segment-LCD, zusätzliche Symbole, beleuchtet (weiß, Leuchtdauer einstellbar) | |
| Standardfunktionen | Min/Max/Hold,Alarm (optisch und akustisch) | |
| Abgleich | Offset- und Steigungskorrektur | |
| Gerätegehäuse | bruchfestes ABS-Gehäuse | |
| Schutzart | IP65 / IP67 (bei Geräten mit BNC-Buchse nur mit als wasserdicht gekennzeichneten Fühlern im gesteckten Zustand) | |
| Abmessungen | 108 * 54 * 28 mm, ohne BNC-Buchse bzw. Knickschutz | |
| Gewicht | ca. 130 g inkl. Batterie (ECO 120) ca. 150 g inkl. Batterie und Fühler (ECO 121-...) | |
| Nenntemperatur | 25 °C | |
| Arbeitsbedingungen | -20 bis 50 °C; 0 bis 95 % r.F. (kurzzeitige Betauung möglich) | |
| Lagertemperatur | -20 bis 70 °C | |
| Stromversorgung | 2 * AA-Batterie (Mignon) | |
| Stromaufnahme | ca. 0,4 mA, mit Beleuchtung ca. 2 mA | |
| Batterielaufzeit | Laufzeit mit Alkaline Batterien: > 5000 (ohne Hintergrundbeleuchtung) | |
| Batterieanzeige | 4-stufige Batteriezustandsanzeige, Wechselhinweis bei verbrauchter Batterie: "BAT" | |
| Auto-Power-Off-Funktion | falls aktiviert, schaltet sich das Gerät automatisch ab | |
| Richtlinien und Normen | Die Geräte entsprechen folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten:2014/30/EU EMV Richtlinie2011/65/EU RoHSAngewandte harmonisierte Normen:EN IEC 61326-1:2021 Störaussendung: Klasse BStörfestigkeit nach Tabelle 2Zusätzlicher Fehler: < 1 % FSEN IEC 63000:2018Das Gerät ist für die mobile Anwendung bzw. für den stationären Betrieb im Rahmen der angegebenen Arbeitsbedingungen ohne weitere Einschränkung ausgelegt. |
10 Service
10.1 Hersteller
Wenn Sie einmal Fragen haben, zögern Sie nicht uns zu kontaktieren.
10.2 Kalibrier- und Abgleichservice
Ziel der Kalibrierung ist der Nachweis der Genauigkeit des Messgerätes durch Vergleich mit einer rückführbaren Referenz.
Sowohl ISO-Kalibrierscheine als auch DAkkS-Kalibrierscheine sind bei Senseca erhältlich.
Hinweis
- Bei den ISO-Kalibrierscheinen wird die ISO-Norm 9001 angewendet.
Diese Zertifikate bieten eine kostengünstige Alternative zu den DAkkS-Kalibrierscheinen und enthalten eine Angabe der rückführbaren Referenz, eine Auflistung der Einzelmesswerte sowie Dokumentation. - Die DAkkS-Kalibrierung basiert auf der weltweit anerkannten Akkreditierungsgrundlage DIN EN ISO/IEC 17025. Diese Zertifikate bieten eine hochwertige Kalibrierung und gleichbleibend hohe Qualität. Die DAkkS-Kalibrierung schließt ggf. die Justage ein, mit dem Ziel, eine möglichst kleine Abweichung vom Messgerät zu erhalten.
- Das Gerät wird mit einem Prüfprotokoll ausgeliefert.
Dieses bestätigt, dass das Messgerät justiert und geprüft wurde, ohne Aussage zur Genauigkeit eines Temperaturfühlers. - Nur der Hersteller kann die Grundeinstellungen überprüfen und wenn notwendig korrigieren.
senseca.com

Hans-Sachs-Straße 26
93128 Regenstauf
GERMANY
INFO@SENSECA.COM
WEEE-Registrierungsnummer: DE 93889386
