PRO 24 - Nicht kategorisiert Senseca - Kostenlose Bedienungsanleitung

Produkttyp	Datenlogger
Marke	Senseca
Modell	PRO 24
Abmessungen (B x H x T)	120 x 80 x 30 mm
Gewicht	150 g
Stromversorgung	2 x AAA-Batterien
Batterielebensdauer	Ca. 1 Jahr bei normalem Gebrauch
Messbereiche	Temperatur: -20°C bis +60°C, Luftfeuchtigkeit: 0% bis 100% rF
Genauigkeit	Temperatur: ±0.5°C, Luftfeuchtigkeit: ±3% rF
Auflösung	Temperatur: 0.1°C, Luftfeuchtigkeit: 0.1% rF
Speicherkapazität	24.000 Datenpunkte
Datenübertragung	USB-Anschluss
Display	LCD, zweizeilig
Bedientasten	2 Tasten: MODE und SET
Schutzklasse	IP54 (spritzwassergeschützt)
Betriebstemperatur	0°C bis +50°C
Lagertemperatur	-20°C bis +60°C
Reinigung	Mit einem trockenen, weichen Tuch abwischen
Ersatzteile	Batterien (Typ AAA)
Reparierbarkeit	Nicht reparierbar, bei Defekt Gerät ersetzen
Sicherheitshinweise	Nicht in Flüssigkeiten eintauchen; von Kindern fernhalten
Lieferumfang	Datenlogger, 2x AAA-Batterien, USB-Kabel, Kurzanleitung

Häufig gestellte Fragen - PRO 24 Senseca

Wie schalte ich den Datenlogger ein?

Drücken Sie die MODE-Taste für ca. 2 Sekunden, bis das Display aktiviert wird. Zum Ausschalten halten Sie die MODE-Taste erneut gedrückt.

Wie kann ich die Messeinheit von Celsius auf Fahrenheit umstellen?

Halten Sie die SET-Taste während des Einschaltens gedrückt, bis die Einheit blinkt. Wählen Sie mit MODE zwischen °C und °F und bestätigen Sie mit SET.

Wie verbinde ich den Datenlogger mit dem Computer?

Schließen Sie das mitgelieferte USB-Kabel an den Datenlogger und einen USB-Port des Computers an. Das Gerät wird als Wechseldatenträger erkannt. Die Daten können dann als CSV-Datei übertragen werden.

Wie viele Datenpunkte kann der PRO 24 speichern?

Der PRO 24 kann bis zu 24.000 Datenpunkte speichern. Bei voller Speicherbelegung werden die ältesten Daten überschrieben.

Wie kann ich die Batterien wechseln?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts. Entnehmen Sie die alten Batterien und setzen Sie zwei neue AAA-Batterien ein. Achten Sie auf die richtige Polarität.

Was bedeutet die Anzeige „LO“ oder „HI“ auf dem Display?

LO bedeutet, dass die gemessene Temperatur oder Feuchtigkeit unter dem unteren Messbereich liegt. HI bedeutet, dass der obere Messbereich überschritten wurde. Überprüfen Sie die Umgebungsbedingungen.

Kann ich den Datenlogger im Freien verwenden?

Ja, der PRO 24 ist nach IP54 spritzwassergeschützt. Er kann im Freien eingesetzt werden, sollte jedoch nicht dauerhaft Regen oder starkem Spritzwasser ausgesetzt werden.

Wie stelle ich das Aufzeichnungsintervall ein?

Drücken Sie im normalen Betrieb die SET-Taste, bis die Intervallanzeige blinkt. Nutzen Sie die MODE-Taste, um das gewünschte Intervall (z.B. 1 Min, 5 Min, 30 Min) auszuwählen. Bestätigen Sie mit SET.

Was tun, wenn das Display nichts anzeigt?

Überprüfen Sie die Batterien: Wechseln Sie diese gegebenenfalls aus. Falls das Problem bestehen bleibt, setzen Sie das Gerät zurück, indem Sie die Batterien für 10 Sekunden entfernen und wieder einlegen.

Wie kann ich die gespeicherten Daten löschen?

Halten Sie die MODE-Taste beim Einschalten gedrückt, bis „CLR“ im Display erscheint. Drücken Sie erneut MODE, um den Speicher zu löschen. Der Vorgang kann nicht rückgängig gemacht werden.

BEDIENUNGSANLEITUNG PRO 24 Senseca

1.1 Identifizierung des Produkts.... 3
1.2 Informationen zur Sicherheit......4

2 Übersicht 5

2.1 Umfang der Lieferung 5

3 Beschreibung......6

4 Inbetriebnahme....8

5 Messung Modus.... 10

5.1 Haltefunktion....11
5.2 Rel-Funktion....11
5.3 Zurücksetzen der statistischen Werte....12

6 Konfiguration.... 13

6.1 Struktur des Menüs ....13
6.2 Konfigurieren eines Parameters ....15

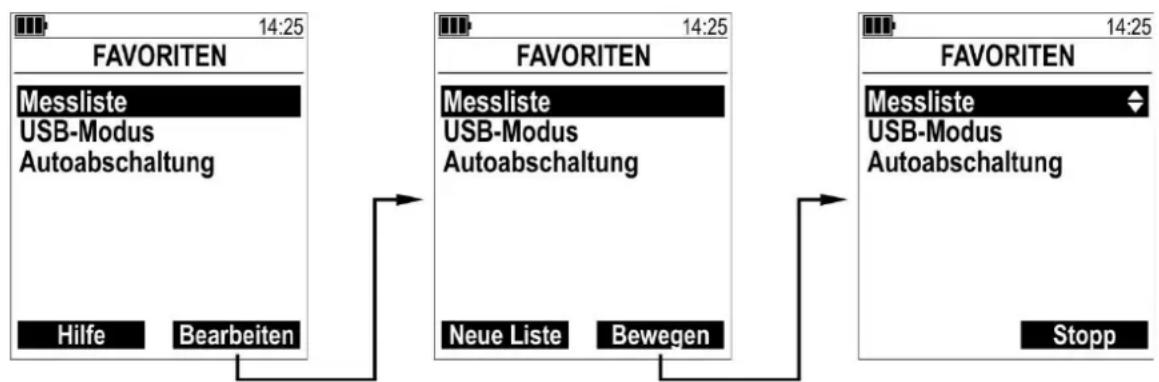

6.3 Favoritenfunktionen (Menü Schnellzugriff)....16
6.4 Geschützter Modus....17

7 Grundlagen der Messung.... 18

8 Anpassung der Messung 18

9 Aufzeichnung (nur PRO 245-2)....19

9.1 Automatische Aufzeichnung....19
9.2 Einzelaufzeichnung....19
9.3 Einsehen der aufgezeichneten Daten 20
9.4 Löschen von aufgezeichneten Daten 20

10 Serielle Kommunikation 21

11 Batterie Management.... 22

12 Wartung.... 23

12.1 Reinigung....23
12.2 Lagerung....23
12.3 Entsorgung 23

13 Technische Daten.... 24

14 Zubehör....26

1 Allgemeine Informationen

Lesen Sie dieses Dokument sorgfältig durch und machen Sie sich mit der Bedienung des Geräts vertraut, bevor Sie es benutzen. Bewahren Sie dieses Dokument griffbereit und in unmittelbarer Nähe des Gerätes auf, damit es dem Personal/Benutzer im Zweifelsfall jederzeit zur Verfügung steht.

Nur fachlich qualifizierte Personen dürfen die Inbetriebnahme, Bedienung, Wartung und Außerbetriebnahme durchführen. Benutzer müssen die Betriebsanleitung vor Beginn aller Tätigkeiten sorgfältig gelesen und verstanden haben.

Rechtliche Hinweise

• Verwenden Sie zu Ihrer Sicherheit nur Originalersatzteile und -zubehör des Herstellers. Wir übernehmen keine Verantwortung für die Verwendung anderer Produkte und daraus resultierende Schäden.
• Der Benutzer muss über ausreichende Kenntnisse des Messverfahrens und der Anwendung der Messungen verfügen. Der Benutzer haftet für Schäden/Gefahren, die durch Fehlinterpretation der Messungen infolge unzureichender Kenntnisse entstehen.
• Bei Missbrauch, Nichtbeachtung dieser Bedienungsanleitung, Nichtbeachtung von Sicherheitshinweisen, Überlassung an nicht ausreichend qualifiziertes Fachpersonal und eigenmächtigen Veränderungen am Gerät erlischt die Haftung und Gewährleistung des Herstellers für Produktschäden und Folgeschäden.
• Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung des Produktherstellers vervielfältigt, verändert oder übersetzt werden. Bei Unklarheiten zwischen verschiedenen Sprachversionen dieses Dokuments gilt die englische Fassung.
• Dieses Dokument begründet keine rechtsverbindlichen Verpflichtungen für den Produkthersteller. Alle rechtsverbindlichen Verpflichtungen sind nur in den Allgemeinen Verkaufsbedingungen enthalten.

Korrektheit des Inhalts

• Dieses Dokument wurde auf inhaltliche Korrektheit geprüft und unterliegt einem ständigen Aktualisierungsprozess. Mögliche Fehler können dadurch nicht ausgeschlossen werden. Sollten Sie Fehler entdecken oder Vorschläge zur Verbesserung der Benutzerfreundlichkeit dieses Dokuments haben, informieren Sie uns bitte über die in diesem Dokument angegebenen Kontaktinformationen.
• Wir behalten uns das Recht vor, die Produktspezifikationen und den Inhalt dieses Dokuments ohne vorherige Ankündigung zu ändern.

Erläuterung der verwendeten Symbole

!Gefahr!

Warnung vor Gefahren, die bei Nichtbeachtung zu Tod, schweren Körperverletzungen oder erheblichen Sachschäden führen können.

! Vorsicht!

Warnung vor einer möglichen Gefahr oder schädlichen Situation, die bei Nichtbeachtung Schäden am Gerät oder der Umwelt verursachen kann.

Achtung!

Aktion, die sich direkt auf den Betrieb auswirken oder ein unerwartetes Verhalten hervorrufen kann.

[S.4] Verweis auf die angegebene Seitenzahl.

1.1 Identifizierung des Produkts

Der genaue Produktname ist auf der Geräterückseite zu finden. Die Firmware-Version wird beim Einschalten angezeigt. Die Informationen in diesem Betriebsanleitung gelten für Geräte mit Firmware-Version 1.4.0.0 oder höher.

1.2 Informationen zur Sicherheit

Die einwandfreie Funktion und Betriebssicherheit des Gerätes ist nur dann gewährleistet, wenn bei der Benutzung die allgemeinen Sicherheitsbestimmungen und die speziellen Sicherheitsbestimmungen dieses Dokuments beachtet werden.

Verwenden Sie das Gerät nicht unter anderen als den in diesem Dokument angegebenen klimatischen Bedingungen.

Verwenden Sie das Gerät nicht an Orten mit:

• Schnellen Schwankungen der Umgebungstemperatur, die zu Kondensation führen können.
• Direkten Vibrationen / Stößen auf das Gerät.
• Elektromagnetischen Felder von hoher Intensität oder statischer Elektrizität.

Verwendungszweck

Das Gerät ist ein Handmessgerät zur Messung des Absolutdrucks in Luft und nicht aggressiven trockenen Gasen.

Vorhersehbare Fehlanwendung

Wenn die folgenden Hinweise nicht beachtet werden, kann es zu Verletzungen oder zum Tod von Personen sowie zu Sachschäden kommen.

Gefahr!

• Nicht in Sicherheits-/Not-Aus-Einrichtungen verwenden!
• Nicht für den Einsatz in explosionsgefährdeten Bereichen (Ex-Umgebungen) geeignet!
• Nicht geeignet für diagnostische oder andere medizinische Zwecke am Patienten!
• Nicht geeignet für SIL (Safety Integrity Level)!
• Das Gerät ist nicht für den Kontakt mit Lebensmitteln geeignet!
• Nicht für Kinder geeignet!
• Nicht als PSA (Persönliche Schutzausrüstung) verwenden.

Vorsicht!

Nicht verwenden, wenn:

• Es gibt sichtbare Schäden am Gerät.
  • Das Gerät funktioniert nicht wie erwartet.
• Das Gerät wurde über einen längeren Zeitraum unter ungeeigneten Bedingungen gelagert.

Besteht der Verdacht, dass das Gerät nicht mehr gefahrlos betrieben werden kann, ist es außer Betrieb zu nehmen und durch entsprechende Kennzeichnung vor einer Wiederinbetriebnahme zu schützen.

Im Zweifelsfall schicken Sie das Gerät zur Reparatur oder Wartung an den Hersteller.

Achtung!

Nehmen Sie die Batterien heraus, um ein Auslaufen zu verhindern, wenn das Gerät bei einer Temperatur von über 50 °C gelagert oder über einen längeren Zeitraum nicht benutzt wird.

2 Übersicht

PRO 241-2 und PRO 245-2 sind professionelle, tragbare Absolutdruckmessgeräte. Das PRO 245-2 verfügt außerdem über Datenaufzeichnungsfunktionen.

Die Messgeräte verfügen über einen internen digitalen Absolutdrucksensor. Offset- und Steigungskorrekturen durch den Benutzer ermöglichen die Kompensation einer möglichen Sensordrift im Laufe der Zeit, um die beste Messgenauigkeit zu erreichen.

Geliefert mit universellen Druckanschluss mit Widerhaken für den Anschluss von Schläuchen mit 4 und 6 mm Innendurchmesser. Der Druckanschluss wird mit einem Standardgewinde G 1/8 an das Messgerät geschraubt, so dass er bei Bedarf gegen andere Anschlusstypen aus-tauschbar sind, um das Gerät spezifischen Bedürfnissen anzupassen zu können.

Erkennung von Mindest-, Durchschnitts- und Höchstwerten. Der Benutzer kann die statistischen Informationen zurücksetzen, um eine neue statistische Berechnung zu starten.

Es können Alarmschwellen festgelegt werden, um den Benutzer zu warnen, wenn die eingestellten Werte überschritten werden.

Die Funktion HOLD ermöglicht das Einfrieren des Messwerts auf dem Display, während die Funktion REL die Anzeige des Messwerts gegenüber einem vom Benutzer festgelegten Wert ermöglicht.

Das Messgerät kann über den USB-C-Anschluss mit einem PC verbunden werden, um Daten im COM-Port-Modus zu erfassen. Die Logger Variante PRO 245-2 kann im USB-Massenspeichermodus verwendet werden, um die im internen Speicher abgelegten Dateien anzuzeigen oder herunterzuladen oder um eine Verbindung mit der Anwendungssoftware ProXware herzustellen.

Stromversorgung durch 4 Standard-Alkalibatterien der Größe AA. Für den Dauerbetrieb können die Geräte auch über den USB-C-Anschluss mit isolierten 5-V-DC-Standardnetzteilen oder geeigneten Powerbanks betrieben werden.

Die konfigurierbare automatische Abschaltfunktion und die LCD-Hintergrundbeleuchtung ermöglichen weitere Energiesparoptionen.

2.1 Umfang der Lieferung

• Schnellstart-Anleitung
• Blatt mit Master-PIN
• Prüfprotokoll
  • 4 Alkalibatterien, Größe AA
  • 1 PVC-Schlauch, außen ∅ 6mm

PRO 245-2 wird zusätzlich geliefert mit:

- USB-Kabel

Die ProXware-Anwendungssoftware kann von der Senseca-Website heruntergeladen werden.

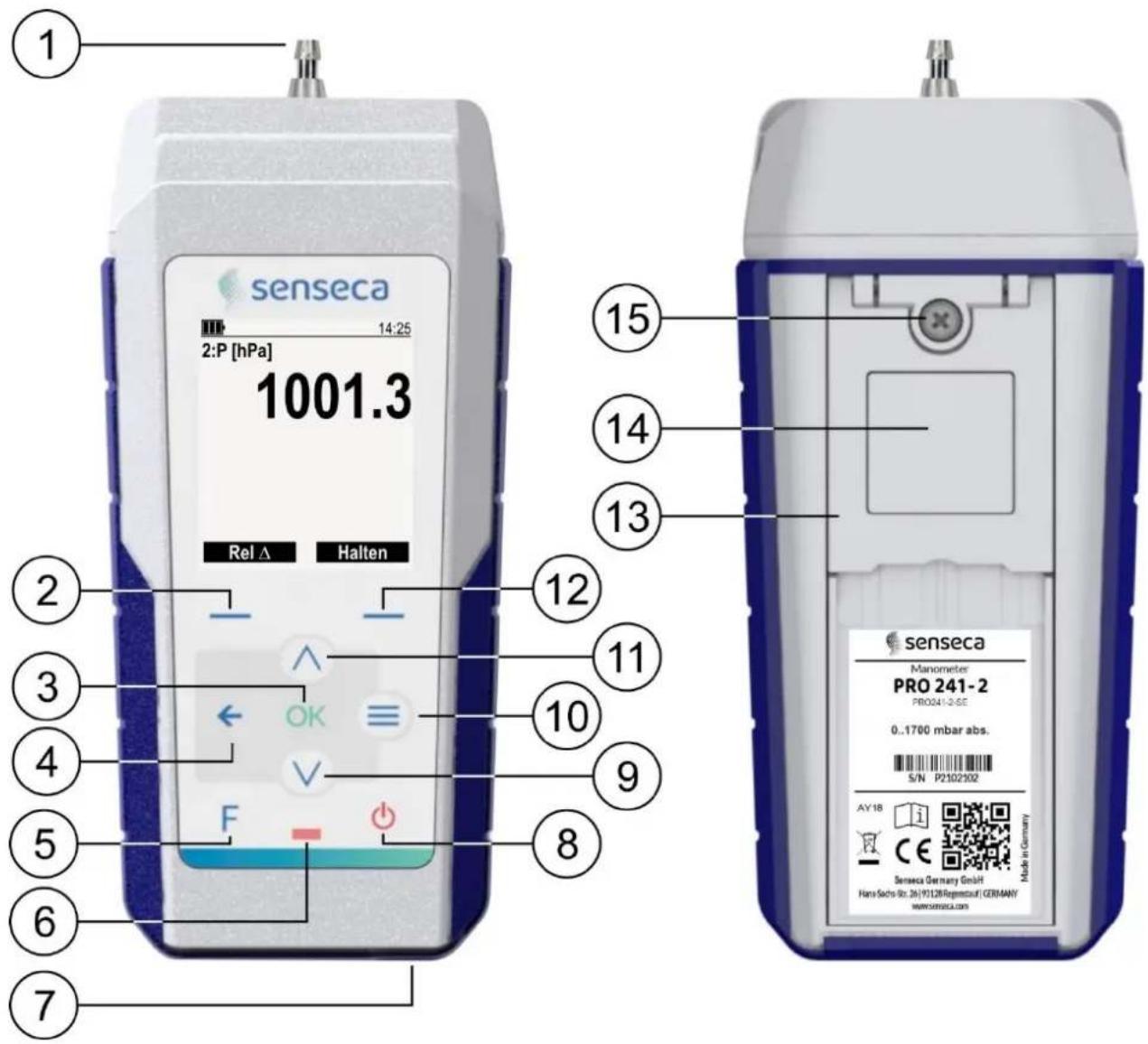

3 Beschreibung

1. Druckanschluss.
2. Linke Funktionstaste: Führt den unten links auf dem Display angezeigten Befehl aus.
3. OK-Taste: Bestätigt die Auswahl.
4. ← Taste: In der Messwertanzeige werden die verschiedenen verfügbaren Visualisierungsmodi durchlaufen; im Menü geht man eine Ebene höher und bricht alle nicht bestätigten Änderungen ab.
5. Taste F: Favoritenfunktion (Menü Schnellzugriff).
6. Status-LED.
7. USB-C-Anschluss für die Verbindung mit dem PC oder der externen Stromversorgung.
8. ON/OFF-Taste: schaltet das Gerät ein/aus.

9. Pfeiltaste nach unten: blättert in einer Liste nach unten oder verringert den Wert eines Parameters.

10. Taste MENU: ruft das Konfigurationsmenü auf.

11. Pfeiltaste nach oben: blättert in einer Liste nach oben oder erhöht den Wert eines Parameters.
12. Rechte Funktionstaste: Führt den unten rechts auf dem Display angezeigten Befehl aus.
13. Klappbarer Ständer: Ziehen Sie, um den Ständer zu öffnen.
14. Magnet, zur Befestigung an Metalloberflächen.
15. Befestigungsschraube des Batteriefachs.

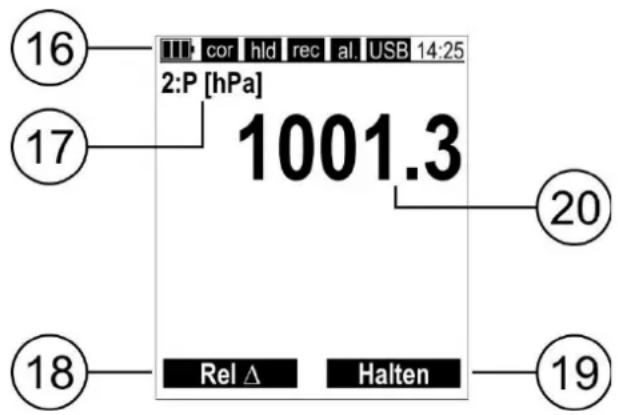

ANZEIGE

Symbole in der Statusleiste:

Ladezustand der Batterie

Externe Stromversorgung ange- schlossen

cor Messwertkorrektur ist aktiviert

Ick Geschützter Modus aktiv (*)

hld Haltefunktion aktiv

rec Aufzeichnung läuft

al. Messung bei Alarm

USB USB-Anschluss an den PC ange- schlossen

14:25 Aktuelle Uhrzeit

1. Statusleiste.
2. Gemessener Parameter und Maßeinheit.
3. Funktion, die der linken Funktionstaste entspricht.
4. Funktion, die der rechten Funktionstaste entspricht.
5. Gemessener Wert.

(*) Die Symbole lck und cor teilen sich dieselbe Position; cor hat Vorrang vor lck, das nicht angezeigt wird, wenn cor eingeschaltet ist.

4 Inbetriebnahme

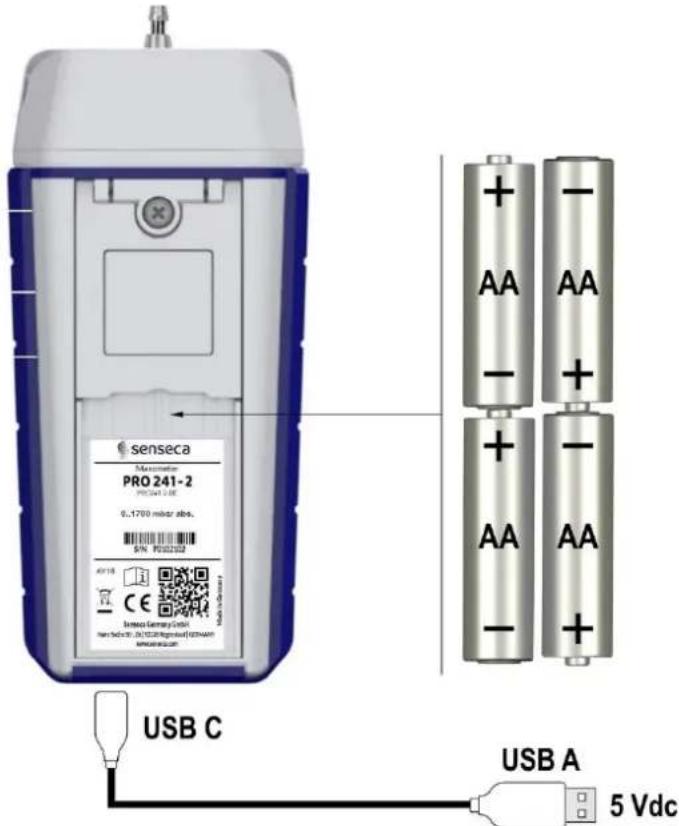

Stromversorgung

Das Gerät wird mit 4 Alkalibatterien der Größe AA betrieben, Standard Auslieferungszustand ist mit eingelegten Batterien.

Wenn Batterien nicht eingelegt sind oder getauscht werden sollen, lösen Sie die Befestigungsschraube des Batteriefachdeckels, nehmen Sie den Deckel ab und legen Sie die Batterien wie unten gezeigt ein.

Das Gerät kann auch über den USB-C-Anschluss mit einem 5 Vdc-Standardnetzteil oder einer Powerbank betrieben werden. Wenn eine Powerbank verwendet wird, stellen Sie sicher, dass sie eine angemessene Kapazität hat und nicht über eine automatische Abschaltfunktion verfügt, wenn die Stromaufnahme sehr gering ist (geeignete Powerbanks sind zum Beispiel die der Varta Power Bank Energy-Serie).

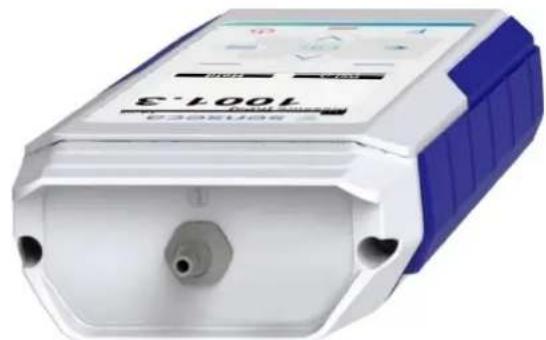

Anschluss der Druckanschluss

Das Gerät wird standardmäßig mit universellen Druckanschluss mit Widerhaken für Schläuche mit 4 und 6 mm Innendurchmesser geliefert.

Verwenden Sie einen Schlauch mit einem Durchmesser, der mit dem Druckanschluss kompatibel ist. Der Innendurchmesser des Schlauchs sollte nicht zu groß sein, um Druckverluste zu vermeiden, und nicht zu klein, um zu vermeiden, dass der Anschluss beim Einführen des Schlauchs mechanisch gequetscht werden.

Achtung!

• Verwenden Sie einen Schlauch, die für den zu messenden Druck geeignet sind.
• Es wird empfohlen, dass der Schlauch während des Anschlusses nicht unter Druck stehen.
• Es wird empfohlen, den Schlauch mit einer Schlauchschelle am Druckanschluss zu befestigen, wenn Drücke über 1 bar gemessen werden. Geeignete Schellen: GDZ 18.

Der Druckanschluss ist austauschbar. Es ist möglich, den Anschluss abzuschrauben, um ihn durch einen Anschluss eines anderen Typs zu ersetzen, sofern er ein G 1/8-Gewinde hat. Beim Anziehen des Anschlusses ist ein geeignetes Werkzeug zu verwenden und das maximale Drehmoment von 2 Nm zu beachten.

5 Messung Modus

Um das Gerät einzuschalten, drücken Sie die Taste ON/OFF. Nach ein paar Sekunden zeigt das Gerät den Messwert an.

Hinweis: Wenn das Gerät zum ersten Mal eingeschaltet wird, erscheint automatisch das Menü mit einigen Werkseinstellungen (Sprache, Datum/Uhrzeit usw.); drücken Sie wiederholt OK, um die vorgeschlagenen Einstellungen zu übernehmen oder sie wie im Kapitel Konfiguration [▶ S.13] angegeben zu ändern.

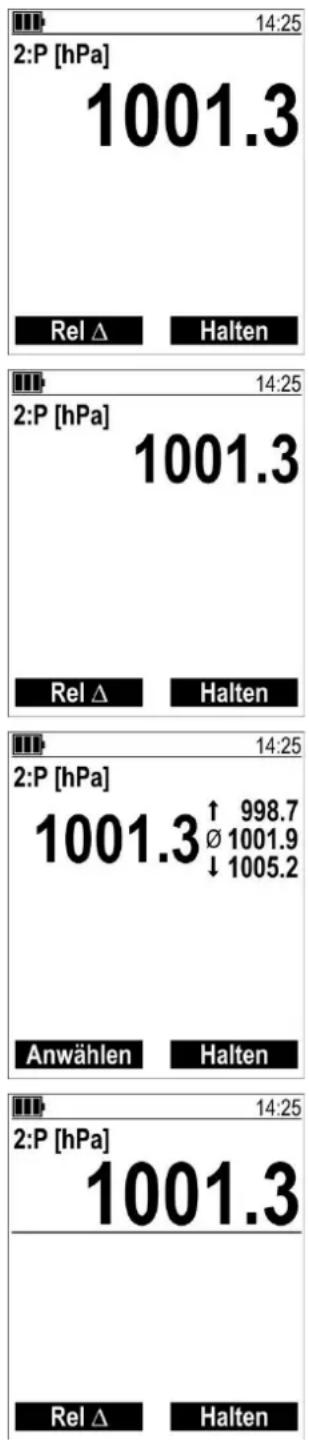

Durch wiederholtes Drücken der Taste ← können die Messungen in verschiedenen Formaten angezeigt werden:

Die Parameter werden im Großformat angezeigt.

Die Parameter werden im Mittelformat angezeigt.

Parameteranzeige im Mittelformat mit Angabe von Höchst- (↑), Durchschnitts- (∅) und Mindestwerten (↓).

Ein Parameter wird im Großformat und die übrigen im Kleinformat angezeigt.

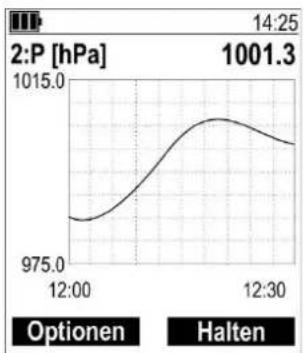

Die Parameter werden numerisch und grafisch angezeigt.

Um die Maßeinheit zu ändern, siehe den Abschnitt Konfiguration Kapitel [▶S.13].

5.1 Haltefunktion

Die Hold-Funktion, die durch Drücken der rechten Funktionstaste aktiviert/deaktiviert werden kann, friert den aktuellen Messwert auf dem Display ein.

Die Aktivierung der Funktion wird durch das Symbol nld in der Statusleiste des Displays hervorgehoben.

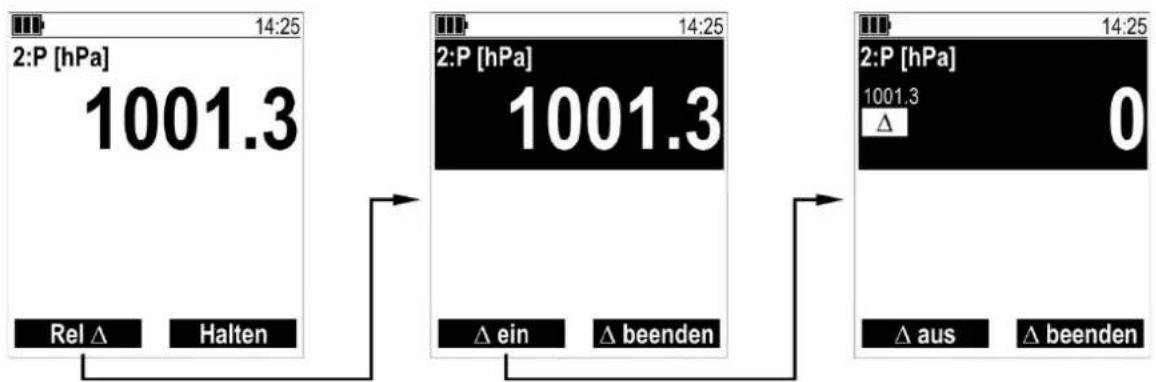

5.2 Rel-Funktion

Die Funktion Rel zeigt den relativen Messwert gegenüber einem Referenzwert an, der aus dem Messwert zum Zeitpunkt der Aktivierung der Funktion besteht.

Um die relative Messung zu aktivieren, drücken Sie die linke Funktionstaste (Rel Δ), die Messung ist negativ hinterlegt, dann drücken Sie die linke Funktionstaste (Δ ein). Das Symbol Δ und der Referenzwert erscheinen auf dem Display.

Um die relative Messung zu deaktivieren, drücken Sie erneut die linke Funktionstaste ( aus).

Durch Drücken der rechten Funktionstaste ( beenden) verlässt das Gerät den Modus zur Aktivierung/Deaktivierung der relativen Messung ( ein/aus).

Der Befehl Rel Δ ist nicht verfügbar:

• auf dem Bildschirm mit den statistischen Werten;
• auf dem Bildschirm mit dem Diagramm;
• während der Protokollierung.

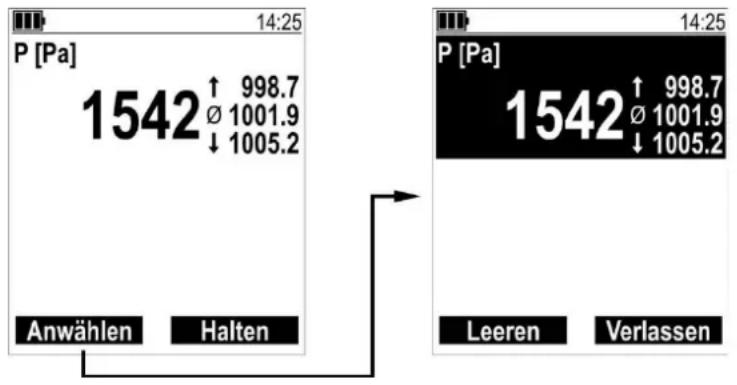

5.3 Zurücksetzen der statistischen Werte

Um die statistischen Werte zurückzusetzen, drücken Sie die linke Funktionstaste (Auswählen) im Messbildschirm mit den Maximal-/Mittel-/Minimalwerten, die Messung ist negativ hervorgehoben, dann drücken Sie die linke Funktionstaste (Leeren).

Um den Modus zum Zurücksetzen der statistischen Werte zu verlassen, drücken Sie die rechte Funktionstaste (Verlassen).

6 Konfiguration

Drücken Sie die Taste MENU, um das Konfigurationsmenü aufzurufen.

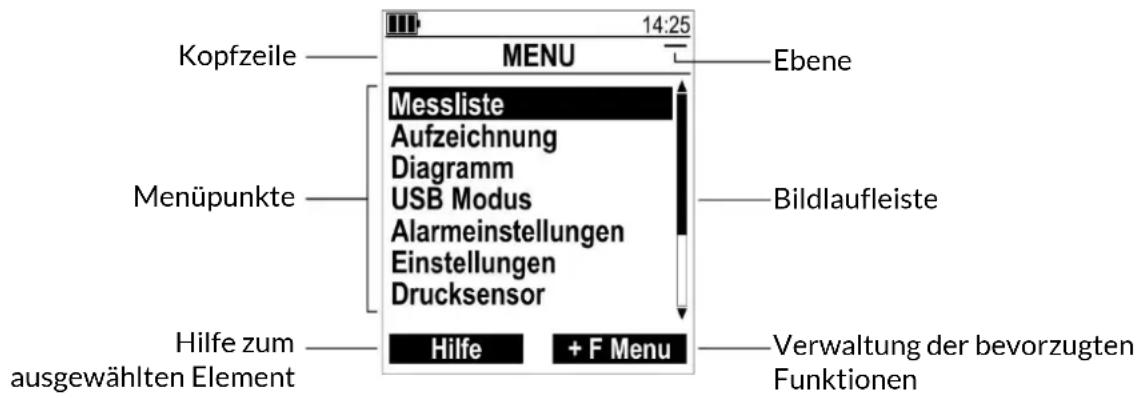

Das Menü ist in Ebenen gegliedert. Die aktuelle Ebene wird durch die Anzahl der sich überlappenden Balken in der Kopfzeile des Menüs angezeigt:

Verwenden Sie die Pfeiltasten nach unten/oben, um eine Option auszuwählen, und drücken Sie zur Bestätigung OK.

Das Vorhandensein der Bildlaufleiste zeigt an, dass über die angezeigten Elemente hinaus noch weitere verfügbar sind.

Die linke Funktionstaste (Hilfe) liefert eine Beschreibung des ausgewählten Elements. Wenn Sie die Hilfefunktion aufgerufen haben, drücken Sie erneut die linke Funktionstaste (Hilfe aus), um die Funktion zu verlassen.

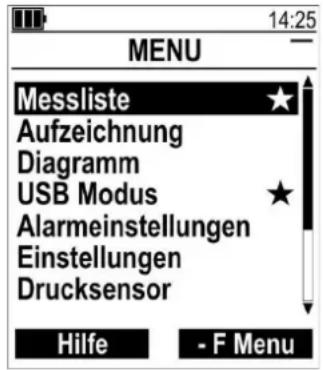

Die rechte Funktionstaste (+ F Menu oder – F Menu) fügt das ausgewählte Element zur Liste der Favoritenfunktionen hinzu oder löscht es daraus.

Achtung!

Es ist nicht möglich, auf das Menü zuzugreifen, wenn das Gerät protokolliert.

6.1 Struktur des Menüs

Die Struktur des Menüs ist unten abgebildet; jedem Element ist die Ebene vorangestellt, entsprechend der auf dem Display angezeigten Balkensymbolik.

MENÜ	BESCHREIBUNG
- Messliste- Aufzeichnung= Starte Aufzeichnung= Intervall= Modus= Einzelaufzeichnung- Diagramm= Kanalauswahl= Diagrammintervall	Auswahl der anzuzeigenden und zu protokollierenden MengenNur PRO 245-2Beginn der automatischen AufzeichnungEinstellung des Aufzeichnungsintervalls: 1/2/5/10/15/30 s, 1/2/5/10/15/30 min, 1 hEinstellung des EinzelaufzeichnungsmodusManuelle Aufzeichnung der aktuellen Messungen (Einzelprobe)Einstellung der grafischen MesswertanzeigeAuswahl der grafisch darzustellenden Parameter (wählbar aus den in Menü "Messliste" aktivierten Parametern)Messintervall der Karte: 1/2/5/10/15/30 s, 1/2/5/10 min
- USB-Modus	Nur im PRO 245-2 konfigurierbar zwischen COM-Anschluss (für die Aufzeichnung und serielle Kommunikation) oder Massenspeicher (für die Anzeige von Aufzeichnungsdateien vom PC aus). Im PRO 241-2 is der Modus immer COM-Anschluss.

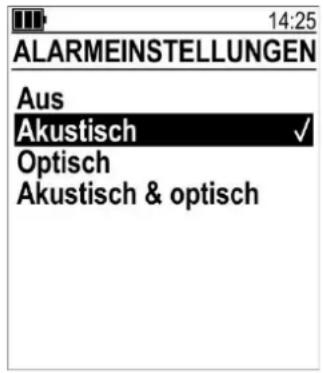

- Alarmeinstellungen	Art der Alarmsignalisierung: Aus, akustisch (Summer) und/oder optisch (blinkende Hintergrundbeleuchtung und rot blinkende Status-LED)
- Einstellungen
= Geräteinfo	Anzeige von Geräteinformationen (Modell, S/N, FW-Revision, ...)
= Beleuchtung	Konfiguration der Hintergrundbeleuchtung
≡ BL-Aktivierung	Dauer der Hintergrundbeleuchtung: Aus, 5 s, 30 s, 1 min, immer Ein
≡ BL-Intensität	Intensität der Hintergrundbeleuchtung: Niedrig, Mittel, Hoch
= Autoabschaltung	Einstellung der Abschaltautomatik: Aus, 30 min, 1/2/4/6/12 h
= Datum & Uhrzeit	Einstellung von Datum und Uhrzeit (jjjj-mm-tt hh:mm:ss)
= Zeitzone	Einstellung der Zeitzone UTC oder CET
= Sprache	Auswahl der Menüsprache
= PIN Konfiguration	Konfiguration des geschützten Modus
≡ PIN aktivieren	Geschützter Modus aktivieren/deaktivieren
≡ PIN setzen	Einstellung des Zugangscodes
= Dark Mode	Schwarzer Hintergrund aktivieren/deaktivieren
= Werkseinstellung	Zurücksetzen auf Werkseinstellungen
- Drucksensor	Einstellungen zur Messung
= Messeinheiten	Einstellung der Maßeinheit
= Alarmierung	Alarmschwellen aktivieren/deaktivieren
= Min. Alarm (*)	Untere Alarmschwelle (Alarm bei Messung < Schwelle)
= Max. Alarm (*)	Obere Alarmschwelle (Alarm bei Messwert > Schwelle)
= Hysterese (*)	Schwellenwerte Hysterese
= Korrektur	Messwertanpassung
≡ Nullpunkt	Offset-Einstellung
≡ Steigung	Anpassung der Neigung
= Sensorinfo	Informationen über den Sensor

(*)Das Element wird nicht angezeigt, wenn "Alarmierung" auf "Aus" eingestellt ist; um das Element anzuzeigen, wählen Sie zunächst eine Messung/einen Kanal aus, mit dem der Alarm verknüpft werden soll.

Um innerhalb des Menüs eine Ebene nach oben zu gehen, drücken Sie die Taste ← . Mit der Taste MENU können Sie das Menü direkt verlassen und von jeder Ebene aus in den Messmodus zurückkehren (außer von den Bildschirmen zur Parametereinstellung, die Sie nur mit ← verlassen können).

6.2 Konfigurieren eines Parameters

Die Konfiguration eines Parameters kann die Auswahl einer der vorgeschlagenen Optionen oder die Festlegung eines numerischen Wertes erfordern.

Konfigurieren eines Parameters durch Auswahl einer der vorgeschlagenen Optionen:

Die aktuelle Einstellung ist durch ein Häkchen gekennzeichnet. Um sie zu ändern, wählen Sie eine Option mit den Pfeiltasten nach unten/oben und drücken Sie zur Bestätigung OK.

Durch Drücken der Taste ← können Sie die noch nicht bestätigten Änderungen rückgängig machen.

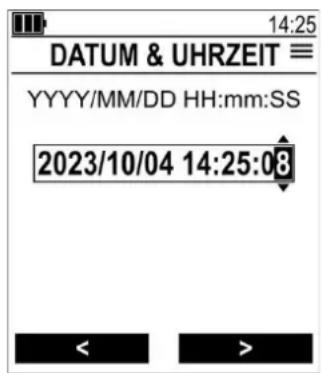

Konfigurieren eines Parameters durch Einstellen eines numerischen Wertes:

Wählen Sie die verschiedenen Ziffern mit den Funktionstasten (< >). Um eine Ziffer zu ändern, verwenden Sie die Pfeiltasten nach unten/oben. Wenn Sie fertig sind, drücken Sie OK, um den Wert zu bestätigen.

Durch Drücken der Taste ← können Sie die noch nicht bestätigten Änderungen rückgängig machen.

6.3 Favoritenfunktionen (Menü Schnellzugriff)

Häufig verwendete Menüpunkte können in eine Liste von Favoritenfunktionen aufgenommen werden, so dass sie leicht zugänglich sind, ohne dass man durch die Menüstruktur navigieren muss.

Um einen Menüpunkt in die Liste der Favoritenfunktionen aufzunehmen, wählen Sie ihn im Menü aus und drücken Sie die rechte Funktionstaste (+ F Menu). Die zur Liste der Favoritenfunktionen hinzugefügten Elemente sind mit dem Symbol ★gekennzeichnet.

Die Favoritenfunktionen können von den Messbildschirmen aus durch Drücken der Taste F aufgerufen werden. Um eine Favoritenfunktion auszuführen, wählen Sie sie mit den Pfeiltasten nach unten/oben aus und drücken dann zur Bestätigung OK.

Die Liste der Favoritenfunktionen kann durch Drücken der rechten Funktionstaste bearbeitet werden (Bearbeiten).

Die linke Funktionstaste (Neue Liste) löscht die gesamte Liste.

Um die Position einer Funktion zu ändern, wählen Sie sie mit den Pfeiltasten nach unten/oben aus, drücken die rechte Funktionstaste (Bewegen), verschieben die Menge mit den Pfeiltasten nach unten/oben und drücken die rechte Funktionstaste (Stopp).

Drücken Sie die Taste ←, um den Bearbeitungsmodus der Funktionsliste zu verlassen.

Um einen einzelnen Menüpunkt aus der Liste der Favoritenfunktionen zu löschen, wählen Sie ihn im Menü aus und drücken Sie die rechte Funktionstaste (- F Menu): Das Symbol ve★ schwindet

Achtung!

Aus Sicherheitsgründen ist es nicht möglich, die Menüpunkte „PIN aktivieren“, „PIN setzen“ und „Werkseinstellung“ in die Liste der Favoritenfunktionen aufzunehmen.

6.4 Geschützter Modus

Die Konfiguration des Geräts kann mit einem numerischen Code (PIN) geschützt werden, der für den Zugriff auf das Menü oder das Senden serieller Befehle erforderlich ist.

In der Standardeinstellung ist der geschützte Modus deaktiviert. Um den geschützten Modus zu aktivieren, wählen Sie Einstellungen → PIN Konfiguration → PIN aktivieren → Ja und drücken Sie OK. Sie werden zur Eingabe der PIN aufgefordert, die standardmäßig 0 lautet. Stellen Sie die PIN ein, falls sie von der Standardeinstellung abweicht, indem Sie die Pfeiltasten auf/ab und die Funktionstasten (<>) verwenden, und drücken Sie dann auf OK; das Gerät kehrt zum Einstellungs-bildschirm mit aktiviertem geschütztem Modus zurück.

Die Aktivierung des geschützten Modus wird durch das Symbol Ick in der Statusleiste des Displays hervorgehoben.

Achtung!

Ick wird nicht angezeigt, wenn cor eingeschaltet ist, da die beiden Symbole dieselbe Position haben und cor Vorrang vor Ick hat.

Beim Verlassen des Menüs nach Aktivierung des geschützten Modus ist der Modus sofort aktiv. Wird das Menü betreten, wenn der Modus bereits aktiv ist (also die Eingabe der Zugangs-PIN), wird beim Verlassen des Menüs die PIN-Abfrage zum erneuten Eintritt in das Menü 2 Minuten nach dem letzten Tastendruck reaktiviert (in der Zwischenzeit ist ein erneuter Eintritt in das Menü ohne Eingabe der PIN möglich), es sei denn, die 2 Minuten ohne Tastendruck sind innerhalb des Menüs bereits verstrichen; in diesem Fall wird die PIN-Abfrage zum erneuten Eintritt in das Menü sofort beim Verlassen des Menüs reaktiviert.

Im geschützten Modus wird der Zugriff auf das Menü durch Eingabe der PIN nicht automatisch für die serielle Kommunikation freigeschaltet, und das Senden der PIN über den entsprechenden seriellen Befehl [▶ S.19] schaltet den Menüzugriff nicht automatisch frei.

Achtung!

Menüpunkte, die zur Liste der Favoritenfunktionen hinzugefügt wurden, sind nicht geschützt, wenn sie über die F-Taste aufgerufen werden.

Änderung der PIN:

Der Code kann von 0 bis 9999 eingestellt werden (Standard = 0).

Um die PIN zu ändern, wählen Sie Einstellungen → PIN Konfiguration → PIN setzen, stellen Sie die PIN mit den Pfeiltasten auf/ab und den Funktionstasten (< >) ein, drücken Sie dann OK, es erscheint eine Meldung, die Sie daran erinnert, den geschützten Modus zu aktivieren, drücken Sie Hilfe aus, um den Bildschirm zu schließen.

Achtung!

Durch die Änderung der PIN wird der geschützte Modus automatisch deaktiviert, falls er aktiv ist. Nach einer Änderung der PIN muss der geschützte Modus wieder aktiviert werden.

Achtung!

In der Verpackung des Geräts befindet sich ein Blatt mit einer für jedes Gerät unterschiedlichen Master-PIN, die den Zugriff auf die geschützten Funktionen ermöglicht, falls der Benutzer die PIN nach der Änderung vergisst.

Wenn Sie Ihr Master-PIN-Blatt verlieren, können Sie eine Kopie anfordern, indem Sie die Seriennummer Ihres Geräts angeben.

7 Grundlagen der Messung

Der geräteinterne Drucksensor erfasst den absoluten Druck, der auf den Eingang.

Vorsicht!

• Der angegebene maximale Überdruck darf nicht überschritten werden, da der Sensor sonst beschädigt werden kann.
• Der Sensor ist für die Messung in Luft und nicht aggressiven trockenen Gasen geeignet: nicht für die Messung in korrosiven Gasen verwenden.
• Vermeiden Sie die Durchführung von Messungen in der Nähe von Hochfrequenzquellen, Mikrowellen oder starken Magnetfeldern.
• Schließen Sie den Schlauch an das Gerät an, ohne die Druckanschluss zu quetschen oder zu verbiegen.

8 Anpassung der Messung

Die Messung kann durch Einstellung der folgenden Parameter angepasst werden, die unter→ Korrektur des Drucksensors verfügbar sind:

• Nullpunkt: fügt der Messung einen Offset ( P_offs ) hinzu.
• Steigung: Wendet eine prozentuale Korrektur (C _slope %) auf die Messung an. Null bedeutet keine Korrektur.

$$ \text { Angezeigter Wert } = \text { gemessener Wert } + P _ {\text { offs }} $$

$$ \text{Angezeigter Wert} = \left(\text {gemessener Wert} + P _ {\text {offs}}\right) ^ {*} \left(1 + C _ {\text {slope}} \% / 100\right) $$

Wird eine Messwertkorrektur vorgenommen, indem für die Parameter "Nullpunkt" und/oder "Steigung" ein anderer Wert als Null eingestellt wird, erscheint das Symbol cor auf dem Display.

9 Aufzeichnung (nur PRO 245-2)

Die Aufzeichnungs-Funktion speichert im Speicher des Geräts die ermittelten Messwerte mit Datum und Uhrzeit jedes Messkanals. Die Datenaufzeichnung kann automatisch, entsprechend dem eingestellten Intervall, oder einzeln (manuell) erfolgen.

Achtung!

• Um die Aufzeichnungs-Funktion zu nutzen, muss der Menüpunkt USB-Modus auf COM-Anschluss eingestellt sein.
• Die Aufzeichnungsfunktion zeichnet nur die Größen auf, die in den Messbildschirmen aktiviert sind. Vergewissern Sie sich vor dem Start der Aufzeichnung, dass alle interessierenden Größen aktiviert sind.

9.1 Automatische Aufzeichnung

Die Daten der automatischen Aufzeichnung werden im CSV-Format gespeichert.

Um die Aufzeichnung zu starten, wählen Sie im Menu Aufzeichnung die Option Starte Aufzeichnung.

Wenn Sie "Aufzeichnung starten" wählen, verlässt das Gerät automatisch das Menü. Während der Aufzeichnung ist es nicht möglich, das Menü aufzurufen.

Die Aktivierung der Aufzeichnung wird durch das Symbol rec in der Statusleiste des Displays hervorgehoben. Während der Aufzeichnung blinkt die Status-LED alle 5 Sekunden kurz grün auf.

Bei aktiver Aufzeichnung übernimmt in den Messbildschirmen die linke Funktionstaste die Funktion Aufzeichnung stoppen.

Während der Aufzeichnung ist die automatische Abschaltung des Geräts deaktiviert.

9.2 Einzelaufzeichnung

Die Daten der einzelnen Aufzeichnungen werden in einer einzigen Datei im JSON-Format (history.json) gespeichert. Neue Aufzeichnungen werden zu den bestehenden hinzugefügt, die nicht gelöscht werden.

Für die Einzelaufnahme stehen drei Modi zur Verfügung, die im Menü Aufzeichnung → Modus ausgewählt werden können:

• Standard
• Mehrfachauswahl
• Bei Halten

Standard-Modus:

Um eine Einzelaufzeichnung vorzunehmen, wählen Sie im Menü Aufzeichnung die Option Einzelaufzeichnung, wählen Sie dann mit den Pfeiltasten nach unten/oben eine der verfügbaren Kennzeichnungen (Location xx) und drücken Sie zur Bestätigung und Speicherung der Messdaten auf OK.

Während der Datenspeicherung leuchtet das Symbol red in der Statusleiste des Displays.

Die ausgewählte Bezeichnung ist mit einem Häkchen markiert. Das der Aufzeichnung zugeordnete Etikett ist nützlich, um die verschiedenen Aufzeichnungen in der Datei zu

unterscheiden, die für alle einzelnen Aufzeichnungen eindeutig ist. Das Etikett kann zum Beispiel den Ort der Aufzeichnung bezeichnen; Aufzeichnungen, die an verschiedenen Orten gemacht wurden, können mit unterschiedlichen Etiketten versehen werden. Es sind 20 verschiedene Labels verfügbar (Location 1...20).

Mehrfachauswahl-Modus:

Die Funktionsweise ist ähnlich wie im Standardmodus, mit dem Unterschied, dass das Häkchen immer neben allen ausgewählten Etiketten sichtbar bleibt (im Standardmodus wird nur das zuletzt ausgewählte Etikett mit dem Häkchen markiert).

Die linke Funktionstaste Leeren, die auf dem Bildschirm der Etikettenliste erscheint, entfernt alle Häkchen aus der Liste (löscht aber nicht die Daten). Die Funktionstaste erscheint nur, wenn mindestens ein Häkchen vorhanden ist.

Bei Halten-Modus:

Die Bedienung ist ähnlich wie im Standardmodus, mit der zusätzlichen Möglichkeit, direkt auf die Etikettenliste zuzugreifen, wenn die Funktionstaste Hold, die zu Hold/rec wird, gedrückt wird.

Wenn nach dem Drücken der Funktionstaste Hold/rec ein Etikett ausgewählt und OK gedrückt wird, werden die Daten gespeichert, und das Gerät kehrt in den Messmodus zurück, wobei die Funktion Hold verlassen wird. Wird stattdessen nicht OK gedrückt, um die Daten zu speichern, sondern das Menü verlassen, um in den Messmodus zurückzukehren, bleibt das Gerät im Hold-Modus.

Ändern des Namens von Etiketten:

Die Etikettennamen können mit dem folgenden seriellen Befehl angepasst werden:

updateLocation: n, Name

wobei n der Index des Etiketts ist (1...20). Der Name hat eine maximale Länge von 16 Zeichen.

9.3 Einsehen der aufgezeichneten Daten

Das Gerät kann über ein Standard-USB-C-Kabel an den PC angeschlossen werden. Das Gerät wird vom PC als Massenspeicher betrachtet, der die verschiedenen Datendateien enthält.

Achtung!

Um Dateien vom PC aus anzuzeigen, muss die Aufzeichnung ausgeschaltet und der Menüpunkt USB-Modus auf Massenspeicher eingestellt sein.

Zum Lesen der CSV-Dateien kann die ProXware-Anwendungssoftware verwendet werden.

JSON-Dateien können in Microsoft Excel® importiert werden (Menü Daten → Daten abrufen → Aus Datei → Von JSON). Einzelheiten zum Datenimportverfahren finden Sie in der Hilfe von Microsoft Excel®.

9.4 Löschen von aufgezeichneten Daten

Die Aufzeichnungsdateien können mit einem Dateimanager vom PC gelöscht werden.

10 Serielle Kommunikation

Es können serielle Befehle an das Gerät gesendet werden, um die Geräteinformationen und die Messwerte auszulesen.

Um serielle Befehle an das Gerät zu senden, muss der Menüpunkt USB-Modus auf COM-Anschluss eingestellt werden.

In der verwendeten seriellen Kommunikationssoftware ^(1) , muss die Nummer des COM-Ports des PCs, an den das Gerät angeschlossen ist, eingestellt werden.

Empfohlene Kommunikationsparameter:

• Baudrate = 115200
- Datenbits = 8
- Stoppbits = 1
- Parität = Keine

Die vollständige Liste der vom Modell unterstützten Befehle mit ihrer Beschreibung erhalten Sie durch Senden des folgenden Befehls:

GetCommandList: 0

= Wagenrücklauf

= Zeilenvorschub

Zwischen den Zeichen ":" und "0" des Befehls befindet sich ein Leerzeichen.

Alle an das Gerät gesendeten Befehlszeichenfolgen müssen mit den Steuerzeichen abgeschlossen werden.

Serielle Kommunikation im geschützten Modus:

Wenn der geschützte Modus aktiv ist [▶ S.17], muss der folgende Befehl gesendet werden, um die serielle Kommunikation zu aktivieren

setPINCode: nnnn

wobei nnnn die PIN ist.

Die Standard-PIN ist 0000. Die PIN muss immer 4-stellig geschrieben werden (z.B., 0023 für 23).

Nach dem Senden der PIN wird die serielle Kommunikation wieder gesperrt, wenn das Gerät 2 Minuten lang keine seriellen Befehle empfängt.

Achtung!

In der Verpackung des Geräts befindet sich ein Blatt mit einer für jedes Gerät unterschiedlichen Master-PIN, die den Zugriff auf die geschützten Funktionen ermöglicht, falls der Benutzer die PIN nach der Änderung vergisst.

Wenn Sie Ihr Master-PIN-Blatt verlieren, können Sie eine Kopie anfordern, indem Sie die Seriennummer Ihres Geräts angeben.

11 Batterie Management

Wenn die externe Stromversorgung nicht angeschlossen ist, zeigt das Batteriesymbol auf dem Display den Ladezustand der Batterie an.

Wenn die Batterieladung nicht ausreicht, um eine korrekte Messung zu gewährleisten, schaltet sich das Gerät aus. Die Daten bleiben auch bei schwachen Batterien gespeichert.

Bei leeren Batterien müssen die Batterien ausgetauscht werden: Lösen Sie die Befestigungsschraube des Batteriefachdeckels, nehmen Sie den Deckel ab, nehmen Sie die verbrauchten Batterien heraus und legen Sie 4 neue Alkalibatterien der Größe AA ein [ S.8] ein, und schrauben Sie dann den Deckel wieder fest.

Achtung!

Wenn Sie das Gerät nur im Batteriebetrieb verwenden wollen, stellen Sie sicher, dass die Ladung für die Messungen ausreicht.

Tipps:

Um die Batterielebensdauer zu verlängern, können Sie die Helligkeit der Hintergrundbeleuchtung verringern und/oder die automatische Abschaltung des Geräts aktivieren (siehe Konfiguration Kapitel [▶S.13]).

Gefahr!

• Schließen Sie die Batterien nicht kurz, sie können explodieren und Personen gefährden!
• Setzen Sie die Batterien nicht zu hohen Temperaturen aus!
• Werfen Sie die Batterien nicht ins Feuer!

Achtung!

Entsorgen: Entsorgen Sie die verbrauchten Batterien in den dafür vorgesehenen Behältern oder geben Sie sie bei autorisierten Sammelstellen ab. Halten Sie sich an die geltenden Vorschriften.

12 Wartung

Es wird empfohlen, jährlich eine Kalibrierung des Geräts in einem akkreditierten Labor durchzuführen.

12.1 Reinigung

Verwenden Sie keine aggressiven Reinigungsmittel oder solche, die mit den in den technischen Daten angegebenen Materialien nicht kompatibel sind. Verwenden Sie zur Reinigung ein weiches, trockenes oder mit klarem Wasser leicht angefeuchtetes Tuch.

12.2 Lagerung

Es ist ratsam, die Batterien zu entfernen, wenn das Produkt über einen längeren Zeitraum gelagert wird.

Achtung!

Lagern Sie das Produkt nicht an Orten, an denen:

• Die Luftfeuchtigkeit hoch ist.
- Das Produkt dem direkten Sonnenlicht ausgesetzt ist.
- Das Produkt einer hohen Temperaturquelle ausgesetzt ist.
- Es starke Vibrationen gibt.
- Dampf, Salz und/oder ätzende Gase auftreten.

12.3 Entsorgung

Elektro- und Elektronikgeräte, die gemäß der Richtlinie 2012/19/EU mit einem speziellen Symbol gekennzeichnet sind, müssen getrennt vom Hausmüll entsorgt werden. Europäische Nutzer können sie beim Kauf eines neuen Elektro- und Elektronikgeräts dem Händler oder dem Hersteller übergeben oder bei einer von den örtlichen Behörden ausgewiesenen WEEE-Sammelstelle abgeben. Illegale Entsorgung wird gesetzlich geahndet.

Die getrennte Entsorgung von Elektro- und Elektronikgeräten vom normalen Abfall trägt zur Schonung der natürlichen Ressourcen bei und ermöglicht ein umweltfreundliches Recycling der Materialien ohne Risiken für die menschliche Gesundheit.

13 Technische Daten

Spezifikationen für die Messung

Messbereich	0...1700.0 hPa
Auflösung	0,1 hPa
Genauigkeit	±2 hPa typ. @ T=5...30 °C ±1,25 %FSS
Messrate	4 Messungen/s
Überdruckgrenze	±3000 hPa
Kompatible Medien	Luft und nicht-aggressive trockene Gase

Maßeinheiten

	Pa	hPa	kPa	bar	mbar	in Hg	mm Hg	in H_2O	mm H_2O	psi	Kgf/ cm^2
PRO 24x-2		√	√	√	√	√	√

Allgemeine Spezifikationen

Eingangskanäle	1 Absolutdruck1 x Universal-Druckanschluss mit Widerhaken für Schläuche mit 4 und 6 mm InnendurchmesserAuswechselbarer G 1/8-Gewindeanschluss
Speicherkapazität (nur PRO 215-x)	Bis zu 1 Million Datensätze, Dateisystem-basiert. Jeder Datensatz enthält Messungen aller Kanäle und Datums-/Zeitstempel.
Aufzeichnungsart(nur PRO 215-x)	Automatik mit manuellem Start/Stopp oder manuelle Einzelaufzeichnung
Aufzeichnungsintervall(nur PRO 215-x)	1, 2, 5, 10, 15, 30 s / 1, 2, 5, 10, 15, 30 min / 1 h
Uhr	Vom Benutzer einstellbare EchtzeituhrMax. Drift 1 min/Monat @ 25 °C
Anzeige	140 x 160 Punktmatrix-LCD mit HintergrundbeleuchturSichtbarer Bereich 42 x 50 mm
Benutzeroberfläche	Mehrsprachig (en, de, it, fr, es)
PC-Verbindung	USB-C, Massenspeichergerät (nur PRO 245-2)
Stromversorgung	4 x AA-AlkalibatterienExterne 5 V DC über USB C
Stromverbrauch	10 mA typ. (15 mA typ. bei USB-Betrieb)
Autonomie der Batterie	>250 h typ. Dauerbetrieb (Hintergrundbeleuchtung aus
Automatisches Ausschalten	Ja, vom Benutzer konfigurierbar
Betriebsbedingungen	-5...50 °C / 0...85 %RH nicht kondensierend
Lagertemperatur	-25...65 °C (ohne Batterien)
Schutzgrad	IP 67 (außer Druckeingänge)IK 06 (1 Joule)
Abmessungen	170 x 80 x 38 mm
Gewicht	ca. 340 g.
Material des Gehäuses	ABS, TPE (Seitenschutz), Polyester (Frontplatte)

14 Zubehör

Ersatz- und optionale Druckanschlüsse:

GDZ-UT

Universeller Druckanschluss mit Widerhaken für Schläuche mit 4 und 6 mm Innendurchmesser.

Art. Nr. 479260

Ersatzteil - Im Lieferumfang enthalten

GDZ-QC6

Schnellkupplungsdruckanschluss für Schlauch mit 4 mm Innendurchmesser.

Art. Nr. 479261

GDZ-ST6

Schraubkupplungsdruckanschluss für Schlauch mit 4 mm Innendurchmesser.

Art. Nr. 479466

GDZ-MCF

Mini-Schnellkupplung mit 2,7 mm Nenndurchmesser für Schlauch mit 4 mm Innendurchmesser.

Art. Nr. 480221

GDZ-MCM

Mini-Schnellkupplung mit 2,7 mm Nenndurchmesser für Schlauch mit 4 mm Innendurchmesser.

Art. Nr. 479467

Weiteres Zubehör:

GDZ-01-L02

PVC-Schlauch 6/4 (6 mm Außen-∅, 4 mm Innen-∅, 5 bar bei 23 °C).

Art. Nr. 604158

GDZ-18

Schlauchschelle für Schlauch 6/4.

Art. Nr. 601576

GDZ-31-L02

Silikon-Schlauch 8/5 (8 mm Außen-∅, 5 mm Innen-∅, 2 bar bei 23 °C, max. 200 °C)

Art. Nr. 480659

CASE PRO-400

Koffer für PRO Line. Aussparung für ein PRO Line

Gerät, Stauraum für Zubehör, Tragegriff, Reißverschluss

Abmessungen: 415 x 245 x 70 mm (B x H x T)

Art. Nr. 486900

senseca.de

Senseca Deutschland GmbH

Hans-Sachs-Straße 26

93128 Regenstauf

DEUTSCHLAND

[e-mail]
