BEDIENUNGSANLEITUNG 24506 K&M

für Penn Elcom Universal Hochständer-Hülse

BESTIMMUNGSMÄSSGER GEBRAUCH

• Teleskopierbare K&M Distanzrohre mit M20-Gewinde* verfügen über ein ø 42 mm-Grundrohr *(21337, 21339, 21340, 21364, 21367, 21368,26736)
• Der 24506 reduziert das Grundrohr auf ø 35 mm unter Beibehalt des M20-Gewindes
• Dadurch ist jedes der o.g. K&M-Distanzrohre kompatibel zur 80 mm tiefen Penn Elcom Universal Hochständer-Hülse
• Unverwüstliches Drehteil aus Stahl-Vollmaterial, galvanisch verzinkt
• mit Bohrungen zur Verwendung von Schlüsseln für hochfeste Montage
• Dimensionen exakt auf Penn Elcom-Hülse abgestimmt
• Daten: ∅ 42 > ∅ 35 x 48 mm, M20 x 15 mm, Gewicht: 0,32 kg

MERKMALE & FÄHIGKEITEN

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten Sie sorgfältig diese Anleitung. Sie informierte Sie über alle wichtigen Schritte die für einen sicheren Aufbau und Betrieb erforderlich sind. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

SICHERHEITSHINWEISE

• Unterziehen Sie den 24506 Adapterbolzen vor Benutzung einer Sicht- und Funktionsprüfung. BEACHTE insbesondere:
• Kratzer, Schrammen und Deformierungen können dazu führen, dass der Bolzen nicht mehr vollständig in die Penn Elcom-Hülse eintauchen und verschraubt werden kann. Bitte vorab testen.
• Vor der Installation auch prüfen, ob alle anderen beteiligten Produkte (Distanzrohr, Penn Elcom-Hülse, ggf. Traglast) funktionstüchtig sind.
• Beschädigte Teile dürfen nicht mehr zum Einsatz kommen.
• Beachten Sie auch die SICHERHEITSHINWEISE dieser Produkte.
• Der 24506 Adapterbolzen muss mit dem Distanzrohr und dem Subwoofer spielfrei verschraubt sein; ggf. Stange/Schlüssel benutzen.
• Verwendung nur im Innenbereich.
• Traglast stets: NACH der Montage (Kapitel 3) aufbringen bzw. VOR der Demontage (Kapitel 4) abheben.

GEBRAUCHSANLEITUNG

1. ABMESSUNGEN

2. VORBEREITUNG

2.1 Sichtprüfung vornehmen, ob der Adapterbolzen, soweit erkennbar, in Ordnung ist.

2.2 Es ist sofort fertig zum Gebrauch.

2.3 Sicherstellen, dass der Subwoofer über eine die erforderliche Penn Elcom Universal Hochständer-Hülse (80 mm tief) verfügt. Diese muss fest und spielfrei mit dem Subwoofer verbunden sein.

3. MONTAGE

3.1 VERBINDE 24506 ADAPTERBOLZEN mit dem DISTANZROHR

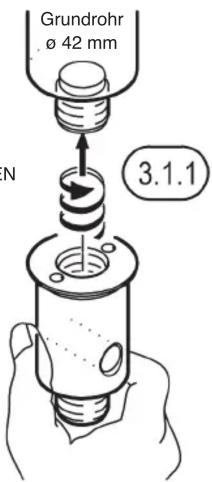

3.1.1 24506 Adapterbolzen am Gewindezapfen des Distanzrohres ansetzen und mit Handkraft bis zum Anschlag aufschrauben.

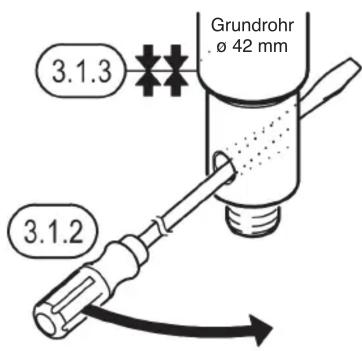

3.1.2 Anschließend eine Stange (z.B. Schraubenzieher) durch die Querbohrung am Schaft stecken und mit Kraft nochmals anziehen.
3.1.3 Dadurch werden die Gewinde des 24506 Adapterbolzens und des Distanzrohres fest miteinander verspannt und verbleiben das im Normalfall (siehe 4.2.1) auch bei der Demontage.

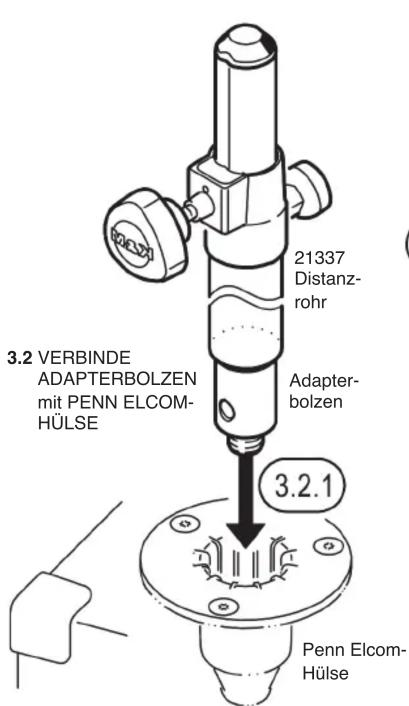

3.2 VERBINDE 24506 ADAPTERBOLZEN + ROHR mit der PENN ELCOM-HÜLSE
3.2.1 24506 Adapterbolzen (am Distanzrohr) langsam und in senkrechter Lage in die Penn Elcom-Hülse eintauchen...

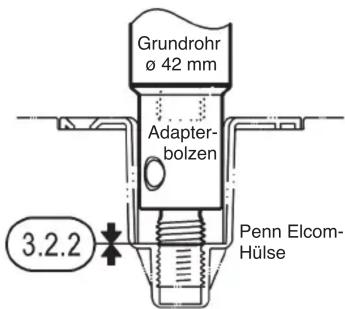

3.2.2 ...und den Gewindebolzen sanft aufsitzen lassen.

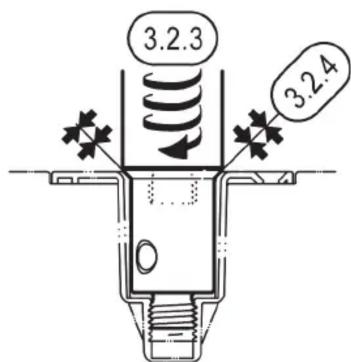

3.2.3 Distanzrohr nun mit Handkraft eindrehen..
3.2.4 ...bis zum festen Anschlag oben an der Penn Elcom-Hülse.

KÖNIG & MEYER

Stands For Music

24506 Adapterbolzen
1. ABMESSUNGEN
Penn Elcom Universal Hochständer-Hülse

1. MONTAGE
   3.1 VERBINDE ADAPTERBOLZEN mit dem DISTANZROHR


Sicherstellen, dass vor der Demontage die Traglast entfernt wurde.

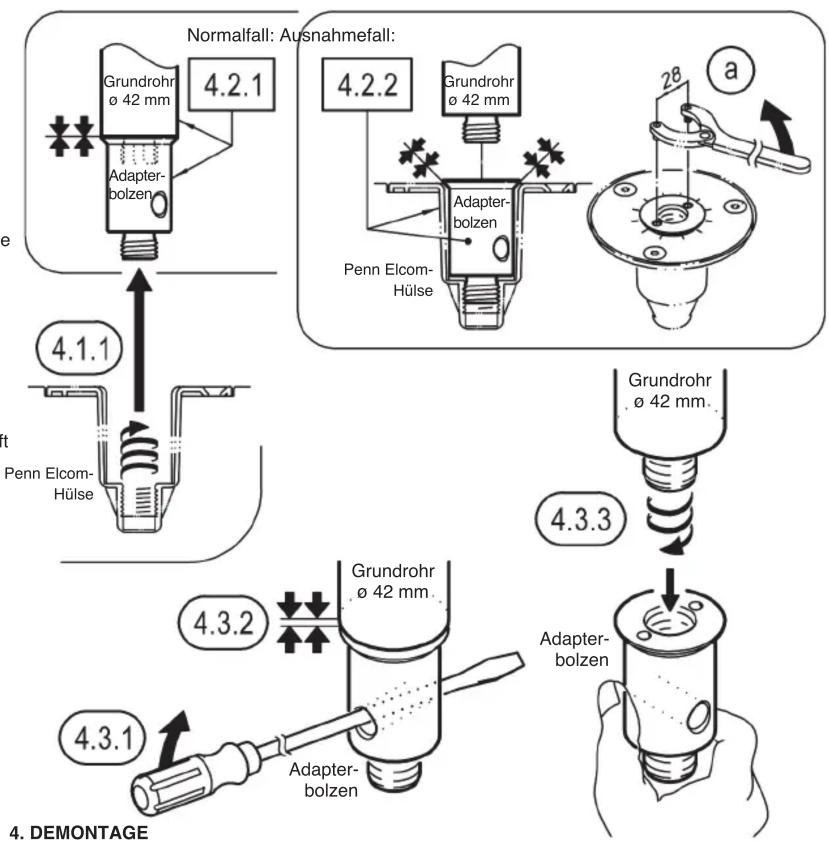

4.1 ENTFERNE DISTANZROHR aus der PENN ELCOM-HÜLSE

4.1.1 Grundrohr und Gewindeverbindung losdrehen. Anschließend Distanzrohr aus der Penn Elcom-Hülse herausheben.

4.2 ERGEBNIS

4.2.1 Normalfall: Der 24506 Adapterbolzen verbleibt auf dem Distanzrohr, da beide M20-Gewinde fest miteinander verspannt sind (Kapitel 3.1.2).

4.2.2 Ausnahmefall: Der 24506 Adapterbolzen verbleibt in der Penn Elcom-Hülse. Mittels eines Zweilochschlüssels a (Zapfenabstand 28 mm) kann kann er daraus wieder entfernt werden.

4.3 ENTFERNE 24506 ADAPTERBOLZEN vom DISTANZROHR

4.3.1 Stange (z.B. Schraubenzieher) durch die Querbohrung am Schaff des 24506 Adapterbolzens stecken und...

4.3.2 ...mit scharfem Ruck die verspannte Schraubverbindung lösen.

4.3.3 24506 Adapterbolzen per Hand losdrehen.

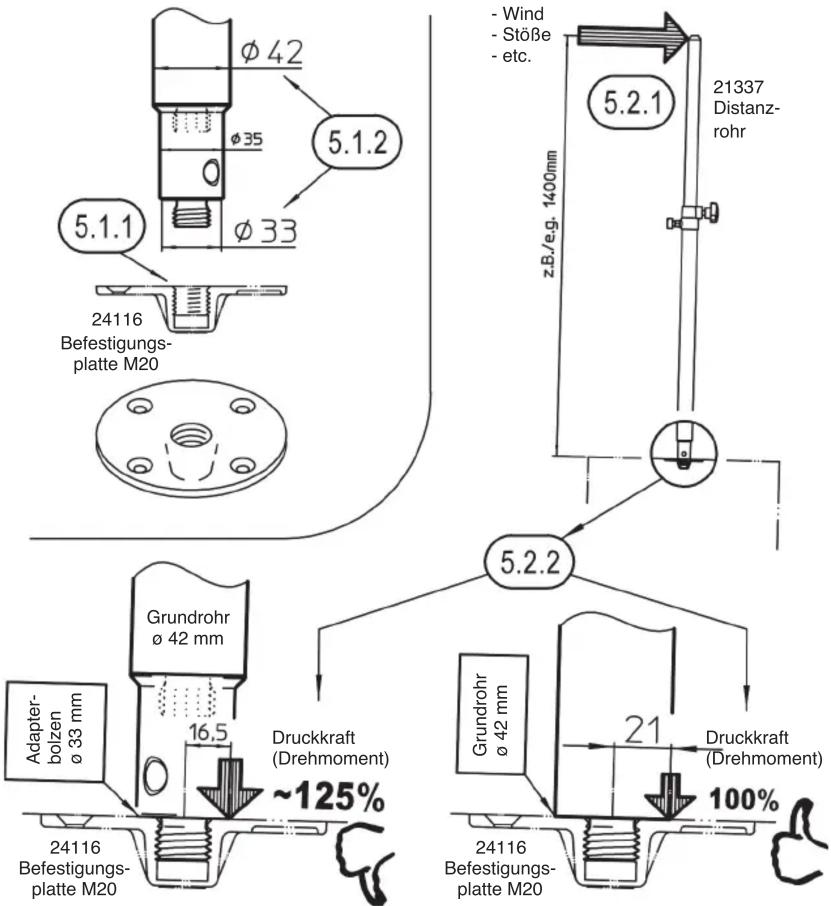

5. VORSICHT - FEHLGEBRAUCH!

Es stellt einen Fehlgebrauch dar, wenn der 24506 Adapterbolzen in gewöhnliche M20-Platten (z.B. K&M 24116) eingeschraubt wird.

5.1 GRÜNDE:

5.1.1 Diese M20-Platten verfügen, anders als die Penn Elcom-Hülse, NICHT über eine 35 mm-Bohrung in welchen der 24506 Adapterbolzen eintauchen kann.

5.1.2 Die Stirnfläche des 24506 Adapterbolzens (ø 33 mm = ø 35 mm minus Fase) ist wesentlich kleiner als die des Distanzrohres (ø 42 mm),

5.2 FOLGE:

5.2.1 Ist ein Distanzrohr sogenannten Seitenkräften* ausgesetzt, z.B. durch: -unebenen Boden, -Stöße, -außerzentrische Traglast, -Gezerre am Rohr, -heftige Zugluft etc. entstehen Hebelkräfte, welche einen einseitigen Druck auf die am Subwoofer montierte M20-Platte ausüben können - bis hin zu deren Verformung.

5.2.2 Beim 24506 Adapterbolzen muss eine M20-Platte über 25% mehr Druck aushalten als bei einem direkt verschraubten ø 42-Grund-rohr.

5.3 MASSNAHME:

5.3.1 Wir empfehlen stets, zunächst den 24506 Adapterbolzen abzuschrauben (siehe Kapitel 4.3), wenn das Distanzrohr bei Subwoofern eingesetzt wird, welche NICHT mit Penn Elcom-Hülsen ausgestattet sind, sondern stattdessen über eine nicht vertiefte M20-Buchse verfügen.

*Seitenkräfte sind soweit wie möglich zu vermeiden. Näheres siehe die Kapitel SICHERHEITSHINWEISE der jeweiligen K&M-Distanzrohre.

FEHLERSUCHE (F) und BESEITIGUNG (B)

F: Der 24506 Adapterbolzen lässt sich nicht bis zum Anschlag aufschrauben:

B: Gewinde des 24506 Adapterbolzens, des Distanzrohres sowie der Penn Elcom-Hülsen prüfen und diese ggf. nachschneiden oder austauschen.

F: Der 24506 Adapterbolzen passt nicht in die Penn Elcom-Hülse:

B: Prüfen ob der 24506 Adapterbolzen und/oder die Penn Elcom-Hülsen Schrammen oder Deformierungen aufweisen. Schadhafte Teile ggf. austauschen.

B: Falsche Flanschbuchse? Form und Maße des 24506 Adapterbolzens sind abgestimmt auf die Penn Elcom Universal Hochständer-Hülse.

TECHNISCHE DATEN / SPEZIFIKATIONEN

Material Stahl, galvanisch verzinkt, hell
Abmessungen	Gewinde: M20 x 15 mm, Schaft: ø 35 mm,Länge 67,5 mm, Querbohrung: ø11 mm
Verpackung Einzelkarton: 62 x 55 x 103 mm; 0,03 kg
Gewicht 0,32 kg

1. VORSICHT - FEHLGEBRAUCH!
