Produkttyp	Pro-Studio-Blitzgerät mit wiederaufladbarem Akku
Marke / Modell	Rollei HS Freeze 4
Abmessungen	28,5 x 11,5 x 12,5 cm
Gewicht (mit Akku)	2,350 kg
Gewicht (ohne Akku)	1,770 kg
Stromversorgung	Wiederaufladbarer Lithium-Ionen-Akku (14,8 V / 4 Ah)
Blitzleistung	400 WS
Leitzahl	66 (ISO 100)
Blitzdauer (Normal)	1/800s – 1/8000s
Blitzdauer (Freeze)	1/800s – 1/19000s
Modellierlicht	15-W-LED
Ladezeit	Ca. 1,7 Sekunden
Synchronisationsmodi	Normal, High Speed Sync (HSS), Freeze
Betriebsmodi	TTL, Manuell (M), Easy Cap, Verzögerung
Funksteuerung	TTL-C, TTL-N, TTL-S, TTL-F, U7 (Optionale Auslöser)
Kanäle	00 – 15
Gruppen	A, B, C, D, E, F, G, H, I, J
Funkreichweite	Bis zu 300 m
Infrarotsensor	Integriert (IR-Slave-Funktion)
Anschlüsse	Sync (3,5 mm), USB (Firmware-Updates)
Display	Multifunktionales LCD (7,2 cm / 2,8")
Akku-Kapazitätsanzeige	4 LED-Leuchten
Im Lieferumfang enthalten	Tasche, Akku, Ladegerät, Reflektor, magnetischer Farbgel
Sicherheitsfunktionen	Überhitzungsschutz (OH-Anzeige)
Easy Cap Modus	Hintergrundentfernung mit mehreren Blitzen (erfordert Bildbearbeitungssoftware)

Häufig gestellte Fragen - HS Freeze 4 ROLLEI

Wie installiere ich den Akku im Rollei HS Freeze 4?

Um den Akku zu installieren, richten Sie die Führungsschienen an der Unterseite des Akkus auf die Anschlüsse am Blitz aus. Drücken Sie dann die Akku-Entriegelungstaste und schieben Sie den Akku nach unten, bis er einrastet.

Wie lange dauert das Aufladen des Akkus?

Das vollständige Aufladen des Akkus dauert ca. 3 Stunden. Die Lade-LED leuchtet während des Ladevorgangs rot und wird grün, wenn der Akku vollständig geladen ist.

Was ist die maximale Blitzdauer im Freeze-Modus?

Im Freeze-Modus kann der Blitz bis zu 1/19000s erreichen. Dieser Modus dient zum Einfrieren schneller Bewegungen und ist nur im manuellen (M) Modus verfügbar.

Wie stelle ich den Blitz auf TTL-Modus ein?

Rufen Sie Menü 1 auf und drücken Sie wiederholt die zweite Funktionstaste, bis das Display TTL anzeigt. Dann können Sie den Synchronisationsmodus und andere Einstellungen anpassen. Der Belichtungswert kann mit dem Leistungsrad von -3,0 bis +3,0 eingestellt werden.

Wofür wird der Easy Cap Modus verwendet?

Der Easy Cap Modus hilft, das Hauptmotiv mit mehreren Blitzen und Bildbearbeitungssoftware vom Hintergrund zu trennen. Stellen Sie die Anzahl der Gruppen (z.B. All2) und die Reihenfolge (z.B. No1 für Hauptmotiv, No2 für Hintergrund) ein, um separate Aufnahmen zu machen.

Wie aktiviere ich die Modellierleuchte?

Rufen Sie Menü 3 auf und drücken Sie die vierte Funktionstaste, um die Modellierleuchte zu aktivieren. Drücken Sie einmal für den Proportionalmodus (entspricht der Blitzleistung) oder erneut für den unabhängigen Modus (einstellbar 1,0–9,0). Drücken Sie die Ein-/Aus-Taste, um zu deaktivieren.

Was bewirkt die Überhitzungsschutzfunktion?

Wenn der Blitz überhitzt, zeigt das Display OH an und das System reagiert nicht mehr, bis es abgekühlt ist. Dies schützt das Gerät vor Schäden. Der Blitz nimmt den normalen Betrieb wieder auf, sobald die Temperatur sicher ist.

Was ist die maximale Verschlusszeit im High-Speed-Sync (HSS) Modus?

Im HSS-Modus können Sie Verschlusszeiten bis zu 1/8000s verwenden. Die Leistungsabgabe ist in diesem Modus auf 4,0 bis 9,0 begrenzt.

Wie stelle ich eine Verzögerungszeit für den Blitz ein?

Rufen Sie Menü 5 (Verzögerungsmodus) auf und verwenden Sie die Funktionstasten, um eine Verzögerung von 00,00 bis 30,00 Sekunden einzustellen. Der Blitz wird nach der eingestellten Verzögerung ausgelöst, nützlich für Bewegungsunschärfeeffekte.

Was soll ich tun, wenn der Akku schwach ist?

Wenn die Akkuleistung niedrig ist, tauschen Sie ihn aus und laden Sie ihn sofort wieder auf, um Schäden zu vermeiden. Die Akkukapazität wird durch 4 LEDs am Akku angezeigt (4 Lichter = 100–75 %, 0 Lichter = weniger als 5 %). Vermeiden Sie die Verwendung des Blitzes bei kritisch niedriger Leistung.

BEDIENUNGSANLEITUNG HS Freeze 4 ROLLEI

Professioneller Studioblitz mit Akku

Anleitung in Deutsch

Sicherheitshinweise ..... 4

Übersicht 6

Übersicht Menüführung ..... 8

Bedienung 11

Batterie 11

Ein- und Ausschalten . . . . 13

TTL Modus ..... 13

Manueller Modus.....14

High Speed Sync. ..... 14

Freeze Modus.....14

Freistellmodus Easy Cap. . 15

Verzögerungsmodus....16

Allgemeine Hinweise ..... 16

Technische Daten ..... 17

Entsorgung 18

Konformität 19

Content

Safety Notes 20

Overview....22

Quick Menu 24

Operation 27

Battery 27

Power on/off. 29

TTL Mode ..... 29

M (manual) Mode ..... 30

High Speed Sync. ..... 30

Freeze Mode.....30

Easy Cap Mode ..... 31

Delay Mode ..... 32

General Notes. 32

Technical Data. . . . . . . . . . 33

Disposal 34

Conformity 35

Sicherheitshinweise

Danke, dass Sie sich für den Rollei HS Freeze 4 entschieden haben. Bitte lesen Sie die Anleitung sorgfältig. Bewahren Sie sie gut auf und stellen Sie die Anleitung anderen Nutzern zur Verfügung, sofern nötig.

Bitte stellen Sie diesen Blitz niemals in einer Umgebung auf, in der dieses Produkt mit brennbaren Flüssigkeiten in Berührung kommen kann.

Bitte stellen Sie diesen Blitz niemals in einer Umgebung auf, in der dieses Produkt mit elektrostatischen Feldern oder mit Staub in Berührung kommen kann.

Bitte stellen Sie diesen Blitz nicht in feuchten Umgebungen auf, in denen es zu schnell wechselnden Temperaturänderungen kommt, um die Bildung von Kondenswasser zu vermeiden.

Berühren Sie die Blitzröhre oder das Einstelllicht nicht mit bloßen Händen.

Nutzen Sie ausschließlich das beiliegende Ladegerät um den Akku des Blitzes zu laden.

Nutzen Sie den Blitz nicht während die Batterie mit dem Ladegerät verbunden ist.

Stecken Sie das Ladegerät erst dann in die Steckdose ein, wenn dieser bereits mit dem Akku verbunden ist.

Stecken Sie keine Metallteile in das Blitzgerät.

Trocknen Sie Ihre Hände, bevor Sie das Gerät berühren, da die Berührung mit nassen Händen für Sie selbst und für das Gerät eine Gefahr darstellen kann.

Sicherheitshinweise

Nehmen Sie selbst keine Reparaturen an dem Blitzgerät vor. Sollte ein Problem auftreten, wenden Sie sich bitte an den Händler, wo Sie das Gerät gekauft haben oder an das Rollei Service Center.

Bevor Sie den Blitz nutzen, stellen Sie sicher, dass Sie den Handgriff fest angezogen haben um den Blitz auf einem Lampenstativ sicher zu montieren.

Feuern Sie den Blitz nicht direkt vor einem Gegenstand, einer Person oder einem Tier ab, da die Intensität des Blitzes sowie dessen Abstrahlhitze Schäden und schwere Verletzungen hervorrufen kann.

Übersicht

DEUTSCH

Übersicht

1 Schutzglas
2 Entrigelungstaste für Zubehör
3 Befestigungsschraube für Lampenstative
4 Entriegelungstaste des Akkus
5 Batterie LED Anzeige
6 Einschub für Reflektorschirm
7 Blitzkopfverriegelung

8 Funktionstasten
9 Testblitz-Taste
10 Blitzleistungsdrehrad
11 Ok Taste
12 Ein-/Ausschalter / Einstelllicht
13 Infrarotsensor

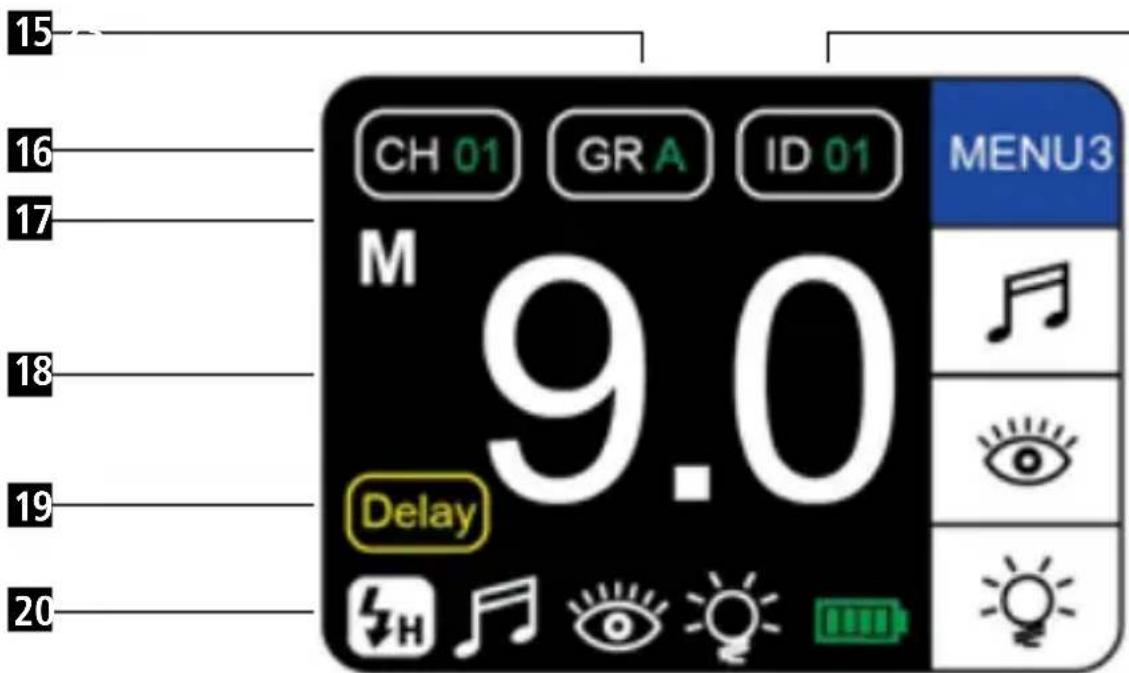

14 Sync-Buchse

15 Gruppe A/B/D/E/F/G/H/J

16 Kanal (00 - 15)

17 Blitzmodi: M / TTL

18 Blitzleistung (TTL: ±3.0 | M: 1.0 – 9.0 | HSS: 4.0 – 9.0 | Freeze 1.0 – 9.0)

19 Verzögerungsmodus

21 Hinweistöne
22 Fotozelle aktiv
23 Canon RT ID Nummer (wird nur angezeigt, wenn man sich im kabellosen Canon Modus befindet)
24 Batteriestatus
25 Einstelllicht

Drücken Sie die erste Funktionstaste von oben mehrfach um durch die Menüs zu navigieren.

MENU1

MODE

SYNC

_TTTL-C

MODE

Wechseln Sie zwischen dem M (manuell) und dem TTL Modus, indem Sie die zweite Funktionstaste von oben drücken.

SYNC

Drücken Sie die dritte Funktionstaste von oben um zwischen den verschiedenen Sync Modi zu wechseln.

NOR

Normaler Blitzmodus

SH

High Speed Sync Modus (für Blitzsynchronisationszeiten von bis zu 1/8000s)

FRE

Freeze Modus (max. 1/19000s, Synchronisation mit der Verschlusszeit, nicht im TTL Modus verfügbar)

010 TTL-C

Kabellose Steuerung

TTL-C: kabellose Canon* Steuerung (der Blitz kann über den optional erhältlichen Canon* Transmitter gesteuert werden)

TTL-N: kabellose Nikon* Steuerung (der Blitz kann über den optional erhältlichen Nikon* Transmitter gesteuert werden)

TTL-S: kabellose Sony* Steuerung (der Blitz kann über den optional erhältlichen Sony* Transmitter gesteuert werden)

TTL-F: kabellose Fuji* Steuerung (der Blitz kann über den optional erhältlichen Fuji* Transmitter gesteuert werden)

U7: In diesem Modus können Kameras von bis zu 7 Herstellern unterstützt werden (der Blitz kann über den optional erhältlichen U7 Transmitter gesteuert werden)

OFF: Die kabellose Steuerung ist deaktiviert.

*Canon, Nikon, Sony und Fuji sind eingetragene Warenzeichen, Canon-, Nikon-, Sony- bzw. Fuji-Produkte sind Warenzeichen oder eingetragene Warenzeichen von Canon, Nikon, Sony bzw. Fuji.

Übersicht Menüführung

MENU2

CH

GR

ID

CH Drücken Sie die zweite Funktionstaste von oben und drehen Sie dann an dem Blitzleistungsdrehrad um die Kanalnummer einzustellen. Diese kann von 00 bis 15 gewählt werden.

GR Drücken Sie die dritte Funktionstaste von oben und drehen Sie dann an dem Blitzleistungsdrehrad um die Gruppe einzustellen. Hier können Sie zwischen den Gruppen A/B/C/D/E/F/H/I/J wählen.

ID Drücken Sie die vierte Funktionstaste von oben um die Canon* ID zwischen 00 und 99 einzustellen. Der Blitz und ein Canon* Aufsteckblitzgerät können miteinander synchronisiert werden, sofern der Kanal und die ID dieselbe sind.

MENU3

Drücken Sie die zweite Funktionstaste von oben, um Töne zu aktivieren. Die Töne können aktiviert und deaktiviert werden. Ist die Funktion aktiviert, dann gibt der Blitz Signaltöne ab und das Zeichen wird auf dem Display angezeigt.

Fotozelle: Drücken Sie die dritte Funktionstaste von oben, um die Fotozellen-Funktion zu aktivieren oder zu deaktivieren. Wenn die Funktion aktiv ist, wird das entsprechende Zeichen im Display angezeigt. Der Blitz ist dann in der Lage einen Blitz abzufeuern, sobald ein anderer Blitz einen Lichtimpuls abgibt. Hierfür darf der Infrarotsensor nicht verdeckt sein.

Einstelllicht: Drücken Sie die vierte Funktionstaste, um das Einstelllicht zu aktivieren. Drücken Sie die Taste einmal um in den „Proportion Mode“ [PRO] zu gelangen. Hier wird die Helligkeit des Einstelllichtes in porportion zur eingestellten Blitzleistung ausgegeben. Drücken Sie erneut die Funktionstaste um in den „Independent Mode“ [0.0 \~9.0] zu gelangen. Hier können Sie die Leistung des Einstelllichtes individuell zwischen 1.0 und 9.0 einstellen. Um das Einstelllicht zu deaktivieren, drücken Sie die Ein-/Aus-Taste des Blitzes.

MENU4

All 1EasyCap No.

EasyCap

Easy Cap: Aktivieren (Dunkles Zeichen) All 1 No. 1 Deaktivieren (Helles ausgegrutes Zeichen)

All 1

Gesamtanzahl der Blitzgruppen im Easy Cap Modus. Dies kann von All1 bis All6 eingestellt werden.

No. 1

Anzahl der Blitze im Easy Cap Modus. Dies kann von No1 bis No6 eingestellt werden.

Weitere Informationen zum Easy Cap Modus können im Kapitel „Easy Cap Modus“ gefunden werden.

MENU5

Delay 00.00

Drücken Sie die zweite Funktionstaste von oben, um den Flash-Master-Modus zu aktivieren. Wenn das Symbol rot wird, kann der Auslöser nur den Blitz synchronisieren, die Einstellungen sollten auf dem Flash-Panel vorgenommen werden.

Delay

Verzögerung: Aktivieren (Dunkles Zeichen) Deaktivieren (Helles ausgegrutes Zeichen)

00.00

Stellen Sie die Verzögerungszeit von 00.00 bis 30.00 Sekunden ein.

Weitere Informationen können im Kapitel „Verzögerungsmodus“ gefunden werden.

*Canon, Nikon, Sony und Fuji sind eingetragene Warenzeichen, Canon-, Nikon-, Sony- bzw. Fuji-Produkte sind Warenzeichen oder eingetragene Warenzeichen von Canon, Nikon, Sony bzw. Fuji.

Bedienung

Batterie

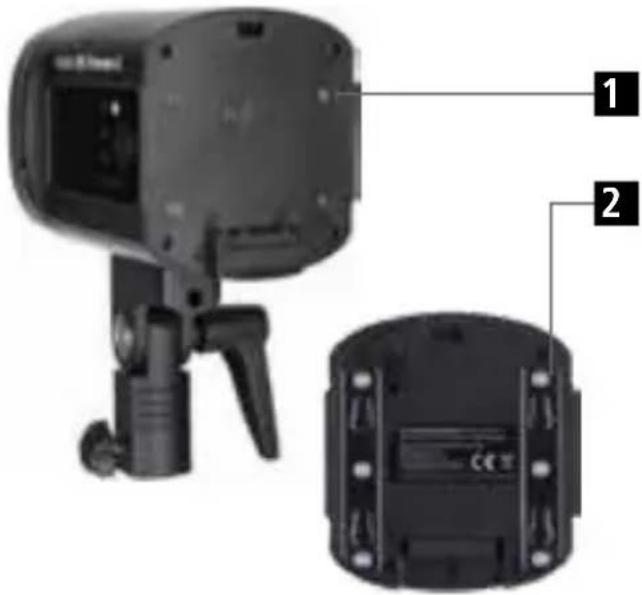

1 Batterie Führungsstift
2 Batterie Führungsschiene

3 Installation der Batterie

Setzen Sie die Batterie ein, indem Sie den Führungsstift der Batterie in die Führungsschiene des Battereinsatzes schieben. Drücken Sie dann die Entriegelungstaste der Batterie und drücken Sie die Batterie nach unten.

4 Batterieentnahme

Drücken Sie die Entriegelungstaste der Batterie und ziehen Sie die Batterie entlang der Führungsschiene heraus.

5aden der Batterie

Nutzen Sie das Ladekabel um die Batterie zu laden. Die Ladezeit beträgt ca. 3 Stunden. Der Ladestatus wird über eine LED Anzeige am Ladegerät angezeigt. Die rote LED gibt an, dass der Akku geladen wird, wechselt die LED zu grün dann ist der Akku vollständig geladen.

Instandhaltung der Batterie

Nutzen Sie lediglich ein original Ladegerät zum Laden der Batterie.

1. Batteriekapazität checken

Drücken Sie die Testtaste auf der Rückseite der Batterie um den Ladezustand der Batterie zu überprüfen.

4 Abschnitte: 100–75%

3 Abschnitte: 75–50%

2 Abschnitte: 50–25%

1 Abschnitt: 25–5%

0 Abschnitte: weniger als 5%

• Schalten Sie den Blitz aus bevor Sie die Batterie entnehmen.
• Die Batterie wird ihre optimale Leistung erst erreichen nachdem sie zwei bis drei Mal vollständig geladen und entladen wurde.
• Wird der Blitz draußen genutzt, kann die Nutzungsdauer kürzer sein als normalerweise.
• Die angemessene Arbeitstemperatur der Batterie liegt zwischen +15°C und +25°C. Bitte beachten Sie, dass Temperaturen die Batterieleistung beeinflussen können. Ist die Temperatur unter 0°C, wird die Batterieleistung auch bei vollgeladenem Akku geringer sein.
• Wechseln Sie die Batterie sobald das Blitzgerät angibt, dass die Batterie schwach ist und laden Sie die Batterie auf. Sollten Sie mit der schwachen Batterie weiterarbeiten, kann dies zu Beschädigungen führen.
• Sollte der Blitz für eine längere Zeit nicht genutzt werden, laden Sie die Batterie bitte vollständig auf, bevor Sie diese an einem kühlen und trockenem Ort aufbewahren. Bitte beachten Sie, dass die Batterie spätestens nach ca. 3 Monaten erneut geladen werden sollte, um eine Tiefenentladung zu vermeiden.
• Nach einer langen und intensiven Nutzung des Blitzes, lassen Sie die Batterie für mindestens 10 Minuten abkühlen bevor Sie diese zum Aufbewahren verstauen.

Ein- und Ausschalten

• Einschalten: Halten Sie die Ein-/Austaste für ca. 2 Sekunden gedrückt bis das Display angeht.
• Ausschalten: Halten Sie die Ein-/Austaste für ca. 2 Sekunden gedrückt bis das Display ausgeht.

TTL Modus

1. Gehen Sie in das Menü 1 und drücken Sie die zweite Funktionstaste mehrfach bis der TTL Modus im Display angezeigt wird.
2. Drücken Sie die dritte Funktionstaste um zwischen den Sync Modi zu wechseln. Wählen Sie den normalen oder den High Speed Sync Modus aus.
3. Gehen Sie in das Menü 2 um die Kanäle und Gruppen einzustellen.
4. Wählen Sie die kabellose Steuerung je nach verwendetem Trigger aus.
5. Die Belichtungskorrektur kann von -3.0 bis hin zu +3.0 direkt auf dem Blitz verstellt werden. Die Werte können in 1 Blendenstufen verändert werden, indem Sie das Blitzleistungsdrehrad einmal drücken und dann im Uhrzeigersinn drehen um den Wert zu erhöher und gegen den Uhrzeigersinn um den Wert zu mindern. Aber die Werte können auch in 1/10 Blendenstufen verändert werden, indem das Blitzleistungsdrehrad einfach gedreht wird ohne es vorher zu drücken.

Hinweis: Wenn Sie einen Transmitter nutzen, dann wird der Wert auf dem Blitz nicht mit dem Wert auf dem Trigger überschrieben. Das bedeutet, wenn Sie zum Beispiel eine Belichtungskorrektur von +1.0 auf Ihrem Blitz angegeben haben und auf Ihrem Transmitter eine Belichtungskorrektur von +2.0 haben, dann ist die effektive Belichtungskorrektur +3.0. Möchten Sie die maximale Belichtungskorrektur von +6.0 erreichen, dann müssen Sie den Blitz sowie den Transmitter auf +3.0 einstellen. Das gleiche gilt für die negative Belichtungskorrektur.

M (manueller) Modus

1. Gehen Sie in das Menü 1 und drücken Sie die zweite Funktionstaste mehrfach bis der M Modus im Display angezeigt wird.
2. Drücken Sie die dritte Funktionstaste um zwischen den Sync Modi zu wechseln. Wählen Sie den normalen, den High Speed Sync Modus oder den Freeze Modus aus.
3. Gehen Sie in das Menü 2 um die Kanäle und Gruppen einzustellen.
4. Wählen Sie die kabellose Steuerung je nach verwendetem Trigger aus.
5. Im manuellen Modus kann die Blitzleistung von 1,0 bis 9,0 eingestellt werden. Die minimale Ausgabeleistung beträgt 1.0 und die maximale 9.0. Für Änderungen von jeweils 0.1 F-Stop, drehen Sie den Blitzleistungsdrehrad nach links und rechts und der Wert wird entsprechend eingestellt. Für große Anpassungen drücken Sie das Blitzleistungsdrehrad einmal und drehen Sie es anschließend nach links und rechts und die Blitzleistung ändert sich pro 1 F-Stop.

High Speed Sync

Wenn der High Speed Sync Modus aktiviert ist, wird das Zeichen 📁 Display angezeigt. In diesem Modus können Sie die Verschlusszeit auf Ihrer Kamera bis zu 1/8000 Sekunde einstellen und mit dem Blitz synchronisieren. Die Blitzleistung kann allerdings nur von minimal 4.0 bis maximal 9.0 eingestellt werden.

Freeze Modus

Ist der Freeze Modus aktiviert dann wird das Zeichen FINS Display angezeigt. In diesem Modus ist die maximale Verschlusszeit limitiert auf die normale Blitz-synchronisationszeit (normalerweise 1/250s), aber der Blitz wird mit einer 1/19000s abgefeuert. Die Blitzleistung in diesem Modus kann zwischen 1.0 und 9.0 eingestellt werden.

Freistellmodus Easy Cap

Der Easy Cap Modus wird genutzt um das Hauptmotiv schnell und einfach freizustellen mithilfe einer entsprechenden Software (nicht im Lieferumfang enthalten). Bitte beachten Sie, dass Sie mindestens zwei Blitze benötigen, um die Funktion korrekt und effektiv nutzen zu können.

1. Aktivieren Sie die Easy Cap Funktion.
2. Stellen Sie die Anzahl an Gruppen, die benötigt werden ein. Drücken Sie dafür die entsprechende Funktionstaste und drehen Sie am Blitzleistungsdrehrad um den Wert zu verändern. Die maximale Anzahl der Gruppen ist limitiert auf 6 (ALL6), aber innerhalb jeder Gruppe können beliebig viele Blitze enthalten sein.
3. Stellen Sie dann die Blitzreihenfolge ein. Drücken Sie dafür die entsprechende Funktionstaste und drehen Sie am Blitzleistungsdrehrad. Hierüber stellen Sie ein in welcher Reihenfolge die Gruppen blitzen. Wenn Sie diese Einstellungen vorgenommen haben, werden die Gruppen der Blitze in dieser Reihenfolge blitzen.

Beispiel (mit 4 Blitzen)

1. Es gibt zwei Gruppen im Easy Cap Modus, daher muss die Gruppeneinstellung auf „ALL2“ gestellt werden.
2. Es gibt zwei Hauptblitze, die auf „No1“ (Gruppe 1) gestellt werden. Diese Blitze werden als erstes auslösen (siehe Abbildung 1 – korrekt belichtetes Bild).
3. Die zwei Hintergrundblitze werden auf „No2“ (Gruppe 2) gestellt und diese werden nicht beim ersten Bild blitzen, sondern erst beim zweiten (siehe Ab bildung 2 – keine Belichtung auf das Motiv sondern auf den Hintergrund).
4. Mithilfe einer Software kann nun das Hauptbild einfach vom Hintergrund freigestellt werden.

In diesem Modus können Sie eine Verzögerungszeit einstellen. Der Blitz wird erst nachdem diese Zeit abgelaufen ist, blitzen. Dies wird zum Beispiel genutzt um Bilder mit ein wenig Umgebungslicht zu machen, in dem man Bewegung darstellen möchte, aber man möchte nicht auf den ersten oder den zweiten Verschluss blitzen. Man möchte eine gewisse Bewegungsunschärfe haben, aber den mittleren Teil der Bewegung soll scharf im Foto abgebildet werden. Stellen Sie dafür die benötigte Verschlusszeit an Ihrer Kamera ein und berechnen Sie die Verzögerung des Blitzes, die benötigt wird und stellen Sie diese im Blitz ein. Gehen Sie dafür in das Verzögerungsmenü, um hier eine Verzögerung von 00.00 bis 30.00 Sekunden einzustellen. Eine längere Verzögerung ist nicht möglich.

Allgemeine Hinweise

1. Der Freeze Modus kann nur im manuellen (M) Modus genutzt werden und ist auf eine sehr kurze Leuchtdauer ausgerichtet.
2. Ist der kabellose Steuerungsmodus aktiviert (TTL-C / TTL-N / TTL-S / TTL-F), kann der Blitz auch nur über den optional erhältlichen Transmitter bedient werden.
3. Ist der kabellose Steuerungsmodus U7 aktiviert, kann der Blitz auch nur über den optional erhältlichen U7 Transmitter bedient werden. Bitte beachten Sie, dass der Sender weder den High Speed Modus noch den Freeze Modus unterstützt.
4. Wenn das System überhitzt, geht der Blitz automatisch in das Hitzeschutzprogramm. Auf dem Display wird „OH“ angezeigt, das angibt, dass der Hitzeschutz aktiv ist. Sollte dies der Fall sein, hört der Blitz auf zu arbeiten. Sobald die Temperatur wieder im normalen Zustand zurückgekehrt ist, kann der Blitz automatisch weiter betrieben werden.
5. Wenn Sie mit Ihrer Kamera Serienbildaufnahmen machen, wird die Blitzleistung von 1.0 bis 3.0 reguliert. Bitte beachten Sie, dass der Blitz keinen Serienbildmodus hat und deshalb auch kein Zeichen auf dem Display erscheint.

Blitzleistung 400 WS
Leistungsregelung 9 Blendenstufen (in 0,1F oder 1,0F Schritten)
Leitzahl 66 (bei ISO 100)
Einstelllicht 15 W LED
Blitzladezeit Ca. 1,7 Sekunden
Abbrennzeit Normal: 1/800s – 1/8000s | Freeze: 1/800s – 1/19000s
Blitzauslösungen Bis zu 500 (mit vollgeladenem Akku)
Blitzbetrieb TTL, M (manuell), Easy Cap, Verzögerung (Delay)
Blitzmodi Normal | High Speed Sync | Freeze
Kanäle | Gruppen 0 – 15 | A, B, C, D, E, F, G, H, I, J
Funkreichweite Bis zu 300 Metern (eingebauter Funkempfänger)
Infrarot-Sensor Integriert (IR-Slave-Funktion)
Schnittstellen Sync-Buchse (3,5 mm) | USB (für Software Updates)
Display Multifunktions-LCD (7,2 cm / 2,8")
Stromversorgung Austauschbarer und wiederaufladbarer Lithium-Ionen Akku (14,8V/4 Ah)
Maße	28,5x 11,5 x 12,5 cm
Gewicht	2,350 kg / 1,770 kg (mit /ohne Akku)
Lieferumfang	Rollei HS Freeze 4, Tasche, Batterie, Ladegerät, Reflektor, Magnet Farbfolien

Verpackung entsorgen: Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Entsorgung elektrischer und elektronischer Altgeräte und/ oder Batterien/Akkumulatoren durch Verbraucher in privaten Haushalten innerhalb der Europäischen Union.

Dieses Symbol am Produkt oder an der Verpackung weist darauf hin, dass es nicht mit dem Hausmüll entsorgt werden darf. Sie müssen Ihr Altgerät und/oder Batterien/Akkumulatoren an entsprechende Sammelstellen zum Recycling elektrischer und elektronischer Geräte und/oder Batterien/Akkumulatoren übergeben. Weitere Informationen zum Recycling dieses Gerätes und/oder der Batterien/Akkumulatoren erhalten Sie bei Ihrer Stadtverwaltung, dem Laden, in dem Sie das Gerät erworben haben, oder Ihrem Entsorgungsbetrieb. Das Recycling von Materialien hilft bei der Schonung natürlicher Ressourcen und gewährleistet eine für die menschliche Gesundheit und Umwelt sichere Art der Wiederverwertung.

Warnung hinsichtlich des Akkus

• Demontieren, schlagen oder durchstecken Sie den Akku nicht, achten Sie darauf, den Akku nicht kurzuschließen. Setzen Sie den Akku keinen Orten mit hohen Temperaturen aus. Verwenden Sie den Akku nicht weiter, falls er ausläuft oder sich ausdehnt.
• Immer über das System aufladen. Falls der Akku durch einen falschen Typen ersetzt wird, besteht Explosionsgefahr.
  • Halten Sie den Akku von Kindern fern.
• Akkus können explodieren, wenn sie einem offenen Feuer ausgesetzt werden. Werfen Sie Akkus nie ins Feuer.
• Entsorgen Sie verbrauchte Akkus gemäß den örtlichen Vorschriften.
• Vor der Entsorgung des Gerätes ist der Akku zu entnehmen und gesondert zu entsorgen.

Hiermit erklärt der Hersteller, dass in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen mit den folgenden Europäischen Richtlinien an der Rollei HS Freeze 4 die CE-Kennzeichnung angebracht wurde:

2011/65/EC RoHs-Richtlinie

2014/30/EU EMV-Richtlinie

2014/35/EU LVD-Richtlinie

2009/125/EG EuP-Richtlinie

2012/19/EC WEEE-Richtline

2014/53/EU RED-Richtlinie

Die EG-Konformitätserklärung kann unter der in der Garantiekarte aufgeführten Adresse angefordert werden.

Safety Notes

Delay	Delay: Activate (Dunkles Zeichen)
	Deactivate (Helles ausgegrautes Zeichen)

Rollei GmbH & Co. KG

In de Tarpen 42

D-22848 Norderstedt

Service Hotline:

[phone]

www.rollei.de/social
