| Produkttyp | 2-Kanal-Alarm-Thermometer für Thermoelement-Wechselsensoren Typ K (NiCr-Ni) |
| Messbereich | -65,0 °C ... +1200,0 °C (-85,0 °F ... +2192 °F) |
| Genauigkeit (bei Nenntemperatur 25 °C) | ±0,1 % v.MW. ±1 °C (ohne Fühlergenauigkeit) |
| Auflösung | 0,1 °C / °F (bei Messbereich) |
| Messzyklus | ca. 3 Messungen pro Sekunde |
| Display | 3-zeiliges Segment-LCD mit Hintergrundbeleuchtung (weiß, Leuchtdauer einstellbar), 180° rotierbar |
| Zusätzliche Funktionen | Min/Max/Hold, Alarm (akustisch/optisch), Offset- und Steigungskorrektur, automatische Abschaltung, Überkopfanzeige |
| Stromversorgung | 2 x AA-Batterie (Mignon, Alkaline) |
| Batterielebensdauer | ca. 200 Stunden (typisch) |
| Gehäuse | Bruchfestes ABS-Kunststoffgehäuse |
| Schutzart | Spritzwasserschutz, nicht tauchfähig |
| Umgebungsbedingungen (Betrieb) | -20 °C bis 50 °C, 0–85 % r.F. (nicht betauend) |
| Abmessungen (ca.) | ca. 135 x 72 x 32 mm (ohne Fühler) |
| Gewicht (ca.) | ca. 200 g (mit Batterien, ohne Fühler) |
| Anschluss | Miniatur-Flachstecker für Thermoelement Typ K, 2 Kanäle |
| Normen | EMV 2014/30/EU, RoHS 2011/65/EU, EN IEC 61326-1:2021, EN IEC 63000:2018 |
| Lieferumfang | Gerät, Batterien, Prüfprotokoll, Bedienungsanleitung |
| Zubehör (Auswahl) | Passende Fühler (z.B. GTE 130 OK, GF 1TK-T3), Schutztasche, Tischständer, Koffer |
| Wartung | Batteriewechsel nach Bedarf; Gehäuse und Stecker trocken und sauber halten; Fühler pfleglich behandeln |
| Sicherheitshinweise | Nicht in explosionsgefährdeten Bereichen oder für medizinische Zwecke verwenden; Batterien nur durch qualitativ hochwertige Alkaline-Batterien ersetzen |
| Entsorgung | Gerät nicht im Hausmüll; Batterien vorher entnehmen; Rücksendung an Hersteller oder kommunale Sammelstellen |
Häufig gestellte Fragen - ECO 130.2 Senseca
Benutzerfragen zu ECO 130.2 Senseca
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch ECO 130.2 - Senseca und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ECO 130.2 von der Marke Senseca.
BEDIENUNGSANLEITUNG ECO 130.2 Senseca
2 Kanal-Alarm-Thermometer
für Thermoelement-
Wechselsensoren Typ K
Inhalt
1 Über diese Dokumentation......4
1.1 Vorwort....4
1.2 Rechtliche Hinweise ....4
1.3 Weiterführende Informationen ....4
2 Sicherheit......5
2.1 Erläuterung der Sicherheitssymbole......5
2.2 Vorhersehbare Fehlanwendungen....5
2.3 Sicherheitshinweise....6
2.4 Bestimmungsgemäße Verwendung....6
2.5 Qualifiziertes Personal 6
3 Gerät auf einen Blick....7
3.1 Anzeigeelemente 7
3.2 Anschlüsse 7
3.3 Bedienelemente 8
4 Bedienung....9
4.1 Aufruf des Konfigurationsmenüs....9
4.2 Justieren des Messeinganges.... 11
5 Grundlagen zur Messung....13
5.1 Fühler-/Gerätegenauigkeit.... 13
5.2 Mögliche Messfehler 13
5.2.1 Eintauchtiefe.... 13
5.2.2 Oberflächeneffekte und schlechter Wärmeübergang.... 13
5.2.3 Abkühlung/Verdunstung 13
5.2.4 Ansprechzeit 14
6 Betrieb und Wartung....15
6.1 Betriebs- und Wartungshinweise 15
6.2 Batterie 15
6.2.1 Batterieanzeige.... 15
6.2.2 Batteriewechsel....15
7 Fehler- und Systemmeldungen....17
8 Technische Daten....18
9 Entsorgung 19
10 Service 20
10.1 Hersteller 20
10.2 Kalibrier- und Abgleichservice 20
10.3 Zubehör 21
10.3.1 Ersatzteile 21
10.3.2 Passende Fühler 21
10.3.3 Weiteres Zubehör 21
1 Über diese Dokumentation
1.1 Vorwort
Lesen Sie dieses Dokument aufmerksam durch, und machen Sie sich mit der Bedienung des Gerätes vertraut, bevor Sie es einsetzen.
Bewahren Sie dieses Dokument griff- oder lesebereit und am besten in unmittelbarer Nähe des Gerätes auf, damit Sie oder das Personal/die Anwender im Zweifelsfall jederzeit nachschlagen oder nachlesen können.
Der Anwender muss die Betriebsanleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben.
1.2 Rechtliche Hinweise
Die Haftung und Gewährleistung des Herstellers für Schäden und Folgeschäden erlischt bei bestimmungswidriger Verwendung, Nichtbeachten dieses Dokumentes, Nichtbeachten von Sicherheitshinweisen, Einsatz ungenügend qualifizierten Fachpersonals sowie eigenmächtiger Veränderung am Gerät.
Dieses Dokument ist dem Empfänger nur zum persönlichen Gebrauch anvertraut.
Jegliche Übertragung, Vervielfältigung, Übersetzung in andere Sprachen oder Auszüge aus dieser Betriebsanleitung erfordert die Zustimmung des Herstellers.
Der Hersteller übernimmt keine Haftung bei Druckfehlern.
1.3 Weiterführende Informationen
Softwarestand des Gerätes: Ab V1.0
Die genaue Produktbezeichnung entnehmen Sie bitte dem Typenschild auf der Rück-seite des Gerätes.
Hinweis
Informationen zum Softwarestand erhalten Sie, indem Sie beim Einschalten die Ein-Taste für länger als 5 Sekunden gedrückt halten. In der Hauptanzeige wird die Serie, in der Nebenanzeige der Softwarestand des Gerätes angezeigt.
2 Sicherheit
2.1 Erläuterung der Sicherheitssymbole
Gefahr
Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung.
Vorsicht
Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbeachtung Schäden am Gerät bzw. an der Umwelt hervorrufen
Hinweis
Symbol weist auf Vorgänge hin, die bei Nichtbeachtung einen indirekten Einfluss auf den Betrieb haben oder eine nicht vorhergesehene Reaktion auslösen können.
2.2 Vorhersehbare Fehlanwendungen
Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicherheitshinweise dieses Dokumentes beachtet werden.
Wird einer dieser Hinweise nicht beachtet, so kann dies zu Verletzungen oder zum Tod von Personen sowie zu materiellen Schäden führen.
⚠ Gefahr! Falscher Einsatzbereich!
Um einem Fehlverhalten des Gerätes, der Verletzung von Personen und materiellen Schäden vorzubeugen, ist das Gerät ausschließlich zum Gebrauch wie unter Kapitel Beschreibung in der Betriebsanleitung angegeben konzipiert.
Das Gerätist nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet!
Das Gerätdarf nicht für diagnostische oder sonstige medizinische Zwecke am Patienten verwendet werden!
▶ Nicht für die Anwendung mit Anforderungen an die funktionale Sicherheit geeignet, z.B. SIL!
▶ Nicht in Sicherheits- / Notaus-Einrichtungen verwenden!
2.3 Sicherheitshinweise
Vorsicht! Verletzungsgefahr am Temperaturfühler!
▶ Bei Geräten mit Einstechfühlern besteht das Risiko von Stichverletzungen durch die spitze Fühlerkonstruktion.
▶ Bei Messung in hohen (und sehr niedrigen) Temperaturen besteht das Risiko von Verbrennungen. Verwenden Sie bei Bedarf Handschuhe.
▶ Leere und auch minderwertige Batterien können leichter Auslaufen, was zu einer Zerstörung des Gerätes führen kann.
▶ Beachten Sie hierzu die auch die Hinweise im Kapitel „Betrieb und Wartung“.
Hinweis
Dieses Gerät gehört nicht in Kinderhände!
Das Gerätegehäuse ist nicht für den dauerhaften Kontakt mit Lebensmitteln ausge-legt.
Für Messung in Lebensmitteln nach der Verordnung [EG] 1935 / 2004 sind entspre-chend geeignete Temperaturfühler zu verwenden.
2.4 Bestimmungsgemäße Verwendung
Das Gerät ist ein Thermometer für Typ K - Wechselfühler.
Es ist, mit dem entsprechenden Fühler, für präzise und sekundenschnelle
Temperaturmessungen in folgenden Medien ausgelegt:
- Flüssigkeiten, Gase, weichplastische Stoffe, Schüttgut
- Lebensmittel
2.5 Qualifiziertes Personal
Zu Inbetriebnahme, Betrieb und Wartung muss das betroffene Personal einen ausreichenden Wissensstand zum Messverfahren und der Bedeutung der Messwerte haben.
Die Anweisungen in diesem Dokument müssen verstanden, beachtet und befolgt werden.
Damit aus der Interpretation der Messwerte in der konkreten Anwendung keine Risiken entstehen, muss der Anwender im Zweifelsfall weiterführende Sachkenntnisse haben. Für Schäden/Gefahren aufgrund einer Fehlinterpretation wegen ungenügender Sachkenntnis haftet der Anwender.

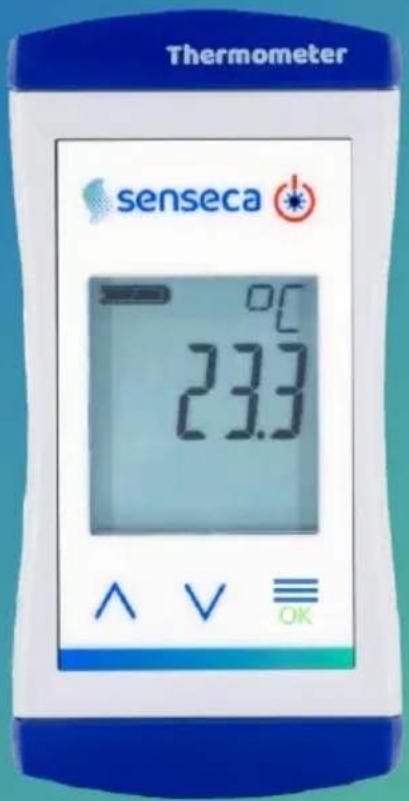

3 Gerät auf einen Blick
LCD Anzeige
Stirnseite
Vorderansicht
3.1 Anzeigeelemente
Batterieanzeige
Einheitenanzeige
Hauptanzeige
Nebenanzeige
Bewertung des Batteriezustandes
Anzeige der Einheiten oder Min/Max/Hold/diFF
Messwert der aktuellen Temperatur des ausgewählten Kanals oder Wert für Min/Max/Hold
Bei INP = both oder diFF: Anzeige der aktuellen Temperatur von Kanal 2 bzw. Wert für Min/Max/Hold
Bei INP = CH1: Messwert der aktuellen Temperatur im Modus Min/Max/Hold
3.2 Anschlüsse
Thermoelement-Buchsen
Anschluss für Temperaturfühler CH1 und CH2
Vorsicht! Art und Quelle der Warnung
Das Gerät gewährleistet einen weitgehenden Schutz gegen Spritzwasser und Regen. Das Eintauchen in Wasser ist bedingt durch die Buchsen-Öffnung nicht möglich.
▶ Steckeröffnung/Kontakte vor Verschmutzung und Feuchtigkeit schützen!
▶ Feuchtes Gerät und Steckverbinder schnellstmöglich trocknen!
3.3 Bedienelemente
Ein- / Aus- Taste
Kurz drücken Das Gerät einschalten Beleuchtung aktivieren / deaktivieren
Lang drücken Das Gerät ausschalten Änderungen in einem Menü verwerfen
Auf- / Ab- Taste
Kurz drücken ▶ Anzeige des Min-/Max- Wertes Wert des ausgewählten Parameters ändern
Lang drücken ▶ Zurücksetzen des Min-/Max- Wertes auf aktuellen Messwert
Beide gleichzeitig ▶ Anzeige drehen, Überkopfanzeige
Funktions- Taste
Kurz drücken ▶ Messwert einfrieren (Hold) Nächsten Parameter aufrufen
Lang drücken 2s ▶ ▶ Menü „Konfiguration“ starten, in der Anzeige erscheint (ONF
Betriebszustand Gerät befindet sich in Messwertanzeige Gerät befindet sich in einem Menü
4 Bedienung
4.1 Aufruf des Konfigurationsmenüs
1 Drücken Sie die Funktions- Taste für 2 Sekunden, um das Menü Konfiguration aufzurufen.
2 In der Anzeige erscheint ConF. Lassen Sie die Funktions- Taste los.
| Parameter | Werte | Bedeutung |
| InP | Messkanal | |
| ChJ | Hauptanzeige = Kanal 1 | |
| both | Hauptanzeige = Kanal 1 Nebenanzeige = Kanal 2 | |
| d, FF | Hauptanzeige = Differenz Kanal 1 - Kanal 2 Nebenanzeige = Kanal 2 | |
| RL. | Alarm *1 | |
| oFF | Kein Alarm aktiv | |
| on | Alarmierung über Texteinblendung, akustisches Signal und Aufblitzen der Hintergrundbeleuchtung | |
| bEEP | Alarmierung über Texteinblendung und akustisches Signal | |
| L, tE | Alarmierung über Texteinblendung und Aufblitzen der Hintergrundbeleuchtung | |
| RL.Lo | Min. Alarmgrenze (nur vorhanden wenn AL <> off) | |
| -65.0.. RL.H, | bei Unterschreiten des Wertes wird Min-Alarm ausgelöst. (bei °F: -85.0 .. AL.Hi) | |
| RL.HI | Max. Alarmgrenze (nur vorhanden wenn AL <> off) | |
| RL.Lo.. I200.0 | bei Überschreiten des Wertes wird Max-Alarm ausgelöst. (bei °F: AL.Hi .. 2192) | |
| PoFF | Abschaltzeit | |
| oFF | Keine automatische Abschaltung | |
| 0:15, 0:30, 1:00, 4:00, 12:00 | Automatische Abschaltung nach ausgewählter Zeit in Stunden:Minuten, wenn kein Tastendruck erfolgt | |
| L, EE | Hintergrundbeleuchtung | |
| oFF | Hintergrundbeleuchtung deaktiviert | |
| 0:15, 0:30, 1:00, 2:00, 4:00 | Automatische Abschaltung der Hintergrundbeleuchtung nach ausgewählter Zeit in Minuten:Sekunden, wenn kein Tastendruck erfolgt | |
| on | Keine automatische Abschaltung der Hintergrundbeleuchtung | |
| Unit | Anzeigeeinheit | |
| °C | Temperaturanzeige in °C | |
| °F | Temperaturanzeige in °F | |
| In, t | Werkseinstellungen | |
| no | Aktuelle Konfiguration verwenden | |
| YES | Gerät auf Werkseinstellungen zurücksetzen. In der Anzeige erscheint nach quittieren mit der Funktions-Taste: In, t done | |
*1 = Die Alarmfunktion wirkt abhängig von dem eingestellten Messkanal:
▶ bei INP = „Ch.l“ auf Kanal 1
▶ bei INP = „both“ auf Kanal 1 und Kanal 2
▶ bei INP = „d, FF“ auf die Differenztemperatur
Hinweis zu d, FF
Die einstellbaren Alarmgrenze beziehen sich weiter auf die Messbereichsgrenzen des Gerätes, das bedeutet: negative Werte sind nur sehr begrenzt einstellbar!
ggf. könnte hier das Tauschen von Kanal 1 und Kanal 2 weiterhelfen.
4.2 Justieren des Messeinganges
Mit der Nullpunktkorrektur und der Steigungskorrektur kann der Temperatureingang justiert werden. Wird eine Justierung vorgenommen, so ändern Sie die voreingestellten Werkseinstellungen.
Dies wird beim Einschalten mit dem Anzeigetext E.O.F oder E.SL signalisiert.
1 Schalten Sie das Gerät aus.
2 Halten Sie die Ab- Taste gedrückt und drücken Sie die Ein/Aus- Taste kurz um das Gerät einzuschalten und das Menü Justage aufzurufen.
3 In der Anzeige erscheint der erste Einstellwert. Lassen Sie die Ab-Taste los.
| Parameter | Werte | Bedeutung |
| t.oF | Nullpunktkorrektur von Messkanal 1 | |
| 0.0 | keine Nullpunktkorrektur | |
| -5.0 ... 5.0 | Nullpunktkorrektur in °C (bei °F: -9,0 ... +9,0) | |
| t.5L | Steigungskorrektur von Messkanal 1 | |
| 0.00 | keine Steigungskorrektur | |
| -5.00 ... 5.00 | Steigungskorrektur in % | |
| t2.oF | Nullpunktkorrektur von Messkanal 2 | |
| 0.0 | keine Nullpunktkorrektur | |
| -5.0 ... 5.0 | Nullpunktkorrektur in °C (bei °F: -9,0 ... +9,0) | |
| t2.5L | Steigungskorrektur von Messkanal 2 | |
| 0.00 | keine Steigungskorrektur | |
| -5.00 ... 5.00 | Steigungskorrektur in % | |
Vom Gerät verwendete Formeln:
Temperatur = °C: Angezeigter Wert = (gemessener Wert - E.OF) * (1 + E.SL / 100)
Temperatur = °F: Angezeigter Wert = (gem. Wert - 32 °F - t.oF) * (1 + t.5L / 100) + 32 °
Abgleichbeispiel:
Temperatureinheit = °C, der Abgleich erfolgt in 2 separaten Schritten bei 0 °C (z.B. Eiswasser) und bei einer Referenztemperatur (z.B. Fieberthermometer mit Wasserbad 37 °C).
▶ Stellen Sie zuerst die Werte von t.oF und t.SL im Justage-Menü jeweils auf 0
▶ Nullpunkt:
▶ Temperaturfühler 0 °C aussetzen und angleichen lassen.
▶ Justage-Menü starten und bei t.oF den Anzeigewert bei 0 °C eingeben
▶ Nach Verlassen des Menüs sollte das Gerät nun 0.0 °C anzeigen.
▶ Steigung:
▶ Temperaturfühler Referenztemperatur aussetzen und angleichen lassen.
▶ Steigungskorrektur berechnen: t. SL = ( - 1 ) * 100
▶ Justage-Menü starten und bei t.SL den errechnete Wert eingeben
▶ Menü beenden, das Gerät sollte nun die Referenztemperatur anzeigen
5 Grundlagen zur Messung
5.1 Fühler-/Gerätegenauigkeit
Das Gerät kann mit unterschiedlichen Wechselfühlern ausgerüstet werden. Die Temperaturfühler werden nach EN 60584-2 in folgende Klassen eingeteilt.
| Klasse | Abweichung | Temperatur-Bereich |
| 1 | ±1,5 °C bzw. ±0,4 % vom Messwert * | -40 ... 1000 °C |
| 2 | ±2,5 °C bzw. ±0,75 % vom Messwert * | -40 ... 1200 °C |
| 3 | ±2,5 °C bzw. ±1,5 % vom Messwert * | -200 ... 40 °C |
* = größerer Wert zählt
5.2 Mögliche Messfehler
5.2.1 Eintauchtiefe
▶ Flüssigkeiten:
▶ Mindestens 20 mm tief eintauchen und anschließend umrühren.
▶ Bei zu geringer Eintauchtiefe kann es sonst zu Messfehlern aufgrund der Wärmeableitung des Fühlerrohres kommen
▶ Gase:
▶ Möglichst weit in das zu messende Gas eintauchen, sodass der Messfühler kräftig umspült wird
5.2.2 Oberflächeneffekte und schlechter Wärmeübergang
Hierfür sind spezielle Messfühler erforderlich.
Oberflächenbeschaffenheit, Konstruktion des Messfühlers, Wärmeübergang und Umgebungstemperatur beeinflussen das Messergebnis
Hinweis
Wärmeleitpaste zwischen Messfühler und Oberfläche kann in manchen Fällen auch die Messgenauigkeit erhöhen.
5.2.3 Abkühlung / Verdunstung
Bei Messung der Lufttemperatur sollte der Messfühler trocken sein, ansonsten wird eine zu niedrige Temperatur gemessen.
5.2.4 Ansprechzeit
Beim Messvorgang muss vor dem Ablesen des Messwertes eine ausreichende Zeit abgewartet werden. Die Ansprechzeit t_90 beschreibt die Zeit, bei der der angezeigte Messwert 90% des Endwertes erreicht hat.
6 Betrieb und Wartung
6.1 Betriebs- und Wartungshinweise
Hinweis
Gerät und Temperaturfühler müssen pfleglich behandelt werden und gemäß den technischen Daten eingesetzt werden. Nicht werfen oder aufschlagen.
Stecker und Buchsen sind vor Verschmutzung zu schützen.
Bei nicht Benutzen für längere Zeit müssen die Batterien entnommen werden. Dadurch wird ein Auslaufen der Batterien vermieden.
6.2 Batterie
6.2.1 Batterieanzeige
Blinkt in der Batterieanzeige der leere Rahmen, so sind die Batterien verbraucht und müssen erneuert werden. Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet. Erscheint in der Hauptanzeige der Anzeigetext BAT, so reicht die Batteriespannung für den Betrieb des Gerätes nicht mehr aus. Die Batterie ist vollständig verbraucht.
6.2.2 Batteriewechsel
Gefahr! Explosionsgefahr!
Das Verwenden von beschädigten oder ungeeigneten Batterien kann zur Erwärmung führen, wodurch die Batterien aufplatzen und im ungünstigsten Fall explodieren kön- nen!
▶ Ausschließlich qualitativ hochwertige und geeignete Alkaline Batterien verwenden!
Vorsicht! Beschädigung!
Ein unterschiedlicher Ladezustand der Batterien kann zum Auslaufen und dadurch zur Beschädigung des Gerätes führen.
▶ Ausschließlich qualitativ hochwertige und geeignete Alkaline Batterien verwenden!
▶ Keine unterschiedlichen Typen von Batterien verwenden!
▶ Leere Batterien sofort entnehmen und an dafür vorgesehenen Sammelstellen abgeben!
Hinweis
▶ Unnötiges Aufschrauben gefährdet u.a. den Schutz vor Feuchtigkeit und ist daher zu vermeiden.
Lesen Sie vor dem Batteriewechsel die nachfolgende Handlungsanweisung durch und befolgen Sie diese anschließend Schritt für Schritt.
Bei nicht Beachtung kann dies zu Beschädigungen des Gerätes oder zur Beeinträchtigung des Schutzes von Feuchtigkeit kommen.

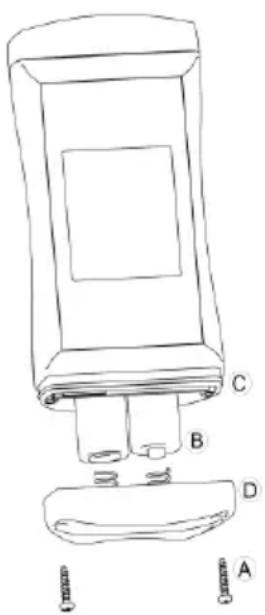

1 Die Kreuzschlitzschrauben (A) herausschrauben und den Deckel abziehen.
2 Vorsichtig die beiden Mignon AA Batterien (B) wechseln. Auf richtige Polarität achten! Die Batterien müssen ohne Kraftaufwand in die korrekte Lage eingeschoben werden können.
3 Der O-Ring (C) muss unbeschädigt, sauber und in der vorgesehenen Vertiefung sein.
4 Den Deckel (D) gerade aufsetzen. Der O-Ring muss dabei in der vorgesehenen Vertiefung bleiben!
5 Die Kreuzschlitzschrauben (A) festziehen.
7 Fehler- und Systemmeldungen
| Anzeige | Bedeutung | Mögliche Ursachen | Abhilfe |
| ---- | Kein geeigneter Messfühler angeschlossenMesswert weit außerhalb des Messbereiches | Falscher MessfühlerFür Diff-Messung keine 2 Fühler angestecktMessfühler oder Gerät defekt | Geeignete(n) Messfühler anschließenLiegt der Messwert im zulässigen BereichZur Reparatureinschicken |
| Keine Anzeige, wirre Zeichen oder keine Reaktion auf Tastendruck | Batterie verbrauchtSystemfehler Gerät defekt | Batterie verbrauchtFehler im Gerät | Batterie ersetzenZur Reparatureinschicken |
| bRt | Batterie verbraucht | Batterie verbraucht | Batterie ersetzen |
| Err.1 | Messbereich ist überschritten | Messwert zu hochFalscher Messfühler angeschlossenMessfühler oder Gerät defekt | Zulässigen MessbereicheinhaltenMessfühler prüfenZur Reparatureinschicken |
| Err.2 | Messbereich ist unterschritten | Messwert zu tiefFalscher Messfühler angeschlossenMessfühler oder Gerät defekt | Zulässigen MessbereicheinhaltenMessfühler prüfenZur Reparatureinschicken |
| Err.7 | Systemfehler | Vergleichsstelle außerhalbArbeitsbereich oder defekt | Zulässige ArbeitstemperatureinhaltenZur Reparatureinschicken |
| Err.11 | Wert konnte nicht berechnet werden | Mind. 1 Messwert ungültig | Temperaturfühler im zulässige Messbereich betreiben |
| Sys Err | Systemfehler | Fehler im Gerät | Gerät ein-/ausschaltenBatterien tauschenZur Reparatureinschicken |
8 Technische Daten
| Sensor-Anschluss | Anschlussbuchse für Miniatur-FlachsteckerThermoelement Typ K (NiCr-Ni) | |
| Unterstützte Sensortype | ||
| Messbereich | -65,0 ... +1200,0 °C (-85,0 ... +2192 °F) | |
| Genauigkeiten (bei Nenntemperatur) | Hinweis:Die Systemgenauigkeit ist von der Genauigkeit des verwendeten Temperaturfühler abhängig!±0,1 % v.MW. ±1 °C | |
| Temperaturdrift | ±0,01 % v.MW. / K ±0,025 °C / K | |
| Messzyklus | ca. 3 Messungen pro Sekunde | |
| Display | 3-zeiliges Segment-LCD, zusätzliche Symbole, beleuchtet (weiß, Leuchtdauer einstellbar), Anzeigeausrichtung 180° rotierbar (Überkopfanzeige) | |
| Zusätzliche Funktionen | Min/Max/Hold | |
| Abgleich | Offset- und Steigungskorrektur | |
| Gehäuse | bruchfestes ABS-Gehäuse | |
| Nenntemperatur | 25 °C | |
| Umgebungsbedingungen | -20 bis 50 °C; 0 bis 85 % r.F. (nicht betauend) | |
| Stromversorgung | 2 * AA-Batterie (Mignon) | |
| Richtlinien und Normen | Die Geräte entsprechen folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten:2014/30/EU EMV Richtlinie2011/65/EU RoHSAngewandte harmonisierte Normen:EN IEC 61326-1:2021 Störaussendung: Klasse B Störfestigkeit nach Tabelle 1 Zusätzlicher Fehler: < 1 % FSEN IEC 63000:2018Das Gerät ist für die mobile Anwendung bzw. für den stationären Betrieb im Rahmen der angegebenen Arbeitsbedingungen ohne weitere Einschränkung ausgelegt. | |
9 Entsorgung
Bei der Entsorgung ist auf eine stoffliche Trennung und Verwertung der Gerätekomponenten sowie die der Verpackung zu achten. Es sind die zu diesem Zeitpunkt gültigen regionalen gesetzlichen Vorschriften und Richtlinien einzuhalten.
Hinweis
Gerät darf nicht über die Restmülltonne entsorgt werden. Senden Sie dieses ausreichend frankiert an uns zurück. Wir übernehmen dann die sach- und fachgerechte sowie umweltschonende Entsorgung.
Für private Endanwender in Deutschland, bietet sich die Möglichkeit das Gerät an den dafür vorgesehenen kommunalen Sammelstellen abzugeben.
▶ Beachten: Batterien müssen zuvor entnommen werden!
▶ Leere Batterien geben Sie bitte an den dafür vorgesehenen Sammelstellen ab.
10 Service
10.1 Hersteller
Wenn Sie einmal Fragen haben, zögern Sie nicht uns zu kontaktieren.
10.2 Kalibrier- und Abgleichservice
Ziel der Kalibrierung ist der Nachweis der Genauigkeit des Messgerätes durch Ver-gleich mit einer rückführbaren Referenz.
Sowohl ISO-Kalibrierscheine als auch DAkkS-Kalibrierscheine sind bei Senseca erhältlich.
Hinweis
- Bei den ISO-Kalibrierscheinen wird die ISO-Norm 9001 angewendet.
- Diese Zertifikate bieten eine kostengünstige Alternative zu den DAkkS-Kalibrierscheinen und enthalten eine Angabe der rückführbaren Referenz, eine Auflistung der Einzelmesswerte sowie Dokumentation.
- Die DAkkS-Kalibrierung basiert auf der weltweit anerkannten Akkreditierungsgrundlage DIN EN ISO/IEC 17025. Diese Zertifikate bieten eine hochwertige Kalibrierung und gleichbleibend hohe Qualität. Die DAkkS-Kalibrierung schließt ggf. die Justage ein, mit dem Ziel, eine möglichst kleine Abweichung vom Messgerät zu erhalten.
- Das Gerät wird mit einem Prüfprotokoll ausgeliefert.
- Dieses bestätigt, dass das Messgerät justiert und geprüft wurde, ohne Aussage zur Genauigkeit eines Temperaturfühlers.
- Nur der Hersteller kann die Grundeinstellungen überprüfen und wenn notwendig korrigieren.
10.3 Zubehör
10.3.1 Ersatzteile
| GB-AA-2 | Art.-Nr. 479249 | Ersatzbatterien AA (2 Stück) |
10.3.2 Passende Fühler
| GTE 130 OK | Art.-Nr. 601483 | Einstechfühler ohne Kabel, ∅1,5 mm |
| GF 1TK-T3 | Art.-Nr. 609695 | Kompakter Tauchfühler mit Silikonhandgriff, ∅3 mm |
| GF 1TK-E3 | Art.-Nr. 609697 | Kompakter Einstichfühler mit Silikonhandgriff, ∅3 mm |
| GF 1TK-E1.5 | Art.-Nr. 609699 | Kompakter Einstichfühler mit Silikonhandgriff, ∅1,5 mm |
| GF 1TK-L3 | Art.-Nr. 611299 | Kompakter Luftfühler mit Silikonhandgriff, ∅3 mm |
| GTF 300 | Art.-Nr. 600072 | Drahtfühler für Messungen in Sekundenbruchteilen |
| GTF 40K-620 | Art.-Nr. 610829 | T-Griff Einstechfühler für Schüttgut, Erde, Kompost |
10.3.3 Weiteres Zubehör
| ST-G1000 | Art.-Nr. 611373 | Schutztasche mit Gürtelclip |
| GCLIP 1000 | Art.-Nr. 475820 | Metallgürtelclip, selbstklebend |
| G1000_BASE | Art.-Nr. 481885 | Tischständer / Wandhalter |
| GKK 1000 | Art.-Nr. 611603 | Koffer (235 x 185 x 48 mm),mit Aussparungen für 1 Gerät der G1xxx-Serie |
| GKK 252 | Art.-Nr. 601056 | Koffer (235 x 185 x 48 mm),mit Noppenschaum für univ.Anwendung |
senseca.com
Hans-Sachs-Straße 26
93128 Regenstauf
GERMANY
INFO@SENSECA.COM
WEEE-Registrierungsnummer: DE 93889386
- Kanal-Alarm-Thermometer
- Inhalt
- Über diese Dokumentation
- Vorwort
- Rechtliche Hinweise
- Weiterführende Informationen
- Hinweis
- Sicherheit
- Erläuterung der Sicherheitssymbole
- Gefahr
- Vorsicht
- Vorhersehbare Fehlanwendungen
- ⚠ Gefahr! Falscher Einsatzbereich!
- Sicherheitshinweise
- Vorsicht! Verletzungsgefahr am Temperaturfühler!
- Bestimmungsgemäße Verwendung
- Qualifiziertes Personal
- Gerät auf einen Blick
- Anzeigeelemente
- Anschlüsse
- Vorsicht! Art und Quelle der Warnung
- Bedienelemente
- Ein- / Aus- Taste
- Auf- / Ab- Taste
- Funktions- Taste
- Bedienung
- Aufruf des Konfigurationsmenüs
- Hinweis zu d, FF
- Justieren des Messeinganges
- Abgleichbeispiel:
- ▶ Nullpunkt:
- ▶ Steigung:
- Grundlagen zur Messung
- Fühler-/Gerätegenauigkeit
- Mögliche Messfehler
- Eintauchtiefe
- Oberflächeneffekte und schlechter Wärmeübergang
- Abkühlung / Verdunstung
- Ansprechzeit
- Betrieb und Wartung
- Betriebs- und Wartungshinweise
- Batterie
- Batterieanzeige
- Batteriewechsel
- Entsorgung
- Service
- Hersteller
- Kalibrier- und Abgleichservice
- Zubehör
- Ersatzteile
- Passende Fühler
- Weiteres Zubehör
Marke : Senseca
Modell : ECO 130.2
Kategorie : Nicht kategorisiert
