Produkttyp	Lenkradfernbedienungs-Interface-Kit
Marke	Pioneer
Modell	CA-R-FD.008
Kompatibilität	STELLANTIS-Gruppe: Ducato 7, Citroën Jumper, Peugeot Boxer, Opel Movano (mit Daiichi MY250)
Lieferumfang	SWC-Widerstandsschnittstelle, Kabelbaum, Radiadapter
Funktionen	Lautstärke +/-, Anruf annehmen/ablehnen, Stummschaltung, Sprachsteuerung, Sendersuche auf/ab
Installation	Fachgerechte Montage erforderlich; ESD-Schutz beachten
Stromversorgung	Phantom Power über Antennenanschluss
Kabelanschlüsse	1. Fahrzeugstecker; 2. RCA (Kamera); 3. Schwarz (Masse); 4. Radiostecker; 5. Pioneer Klinke (nicht Mikrofon); 6a. Klinke (Antenne); 6b. FAKRA (Fahrzeugantenne)
Sicherheitshinweise	Nur von qualifiziertem Fachpersonal installieren; Hersteller haftet nicht für indirekte Schäden
Reparatur	Keine reparierbaren Teile; bei Defekt Austausch erforderlich
Dokumentation	Bedienungsanleitung als PDF (4 Seiten, deutsch)
Jahrgang	01/2024
Abmessungen (ca.)	Standard Interface-Gehäuse ca. 6 x 4 x 2 cm
Gewicht (ca.)	150 g (inkl. Kabelbaum)

Häufig gestellte Fragen - CA-R-FD.008 PIONEER

Ist das CA-R-FD.008 mit meinem Fahrzeug kompatibel?

Das Kit ist für STELLANTIS-Fahrzeuge mit Daiichi MY250 Headunit ausgelegt, z.B. Ducato 7, Citroën Jumper, Peugeot Boxer, Opel Movano. Überprüfen Sie die Kompatibilität vor dem Kauf.

Muss ich die Installation selbst durchführen?

Die Installation sollte nur von einem qualifizierten Fachmann durchgeführt werden, um Schäden zu vermeiden.

Welche Funktionen unterstützt das Interface?

Es unterstützt Lautstärke +/-, Anrufannahme/-ablehnung, Stummschaltung, Sprachsteuerung, Sendersuche auf/ab, sofern das Radio dies unterstützt.

Warum muss der WHEEL REMOTE JACK zuerst angeschlossen werden?

Um ESD-Schäden zu vermeiden, muss der Klinkenstecker vor dem Anschließen der Fahrzeugstecker eingesteckt werden.

Kann ich das Kit ohne Pioneer-Radio verwenden?

Nein, das Kit ist speziell für Pioneer-Radios mit kabelgebundenem Fernbedienungseingang ausgelegt.

Wie schließe ich die Antenne an?

Schließen Sie den 6a Klinkenstecker an den Radio-Antennenanschluss und den 6b FAKRA-Stecker an die Fahrzeugantenne an.

Ist der Kabelbaum im Lieferumfang enthalten?

Ja, der Kabelbaum und der Radiadapter sind im Kit enthalten.

Kann ich die Anleitung in einer anderen Sprache erhalten?

Auf der Website können Sie eine übersetzte Version per E-Mail anfordern.

Was tun, wenn die Lenkradtasten nicht funktionieren?

Überprüfen Sie die Verkabelung und stellen Sie sicher, dass das Radio die Tasten unterstützt. Konsultieren Sie einen Fachmann.

Gibt es eine Garantie auf das Produkt?

Der Hersteller übernimmt keine Haftung für indirekte Schäden, technische Änderungen vorbehalten. Wenden Sie sich bei Garantiefragen an Ihren Händler.

BEDIENUNGSANLEITUNG CA-R-FD.008 PIONEER

Steering wheel control interface installation kit for:

STELLANTIS GROUP

Model: Cars below, with Daiichi headunit model MY250:

Ducato 7

Citroën Jumper

Peugeot Boxer

Opel Movano

Kit content: SWC resistive interface

Wiring harness

Radio adapter

Customer code: CA-R-FD.008

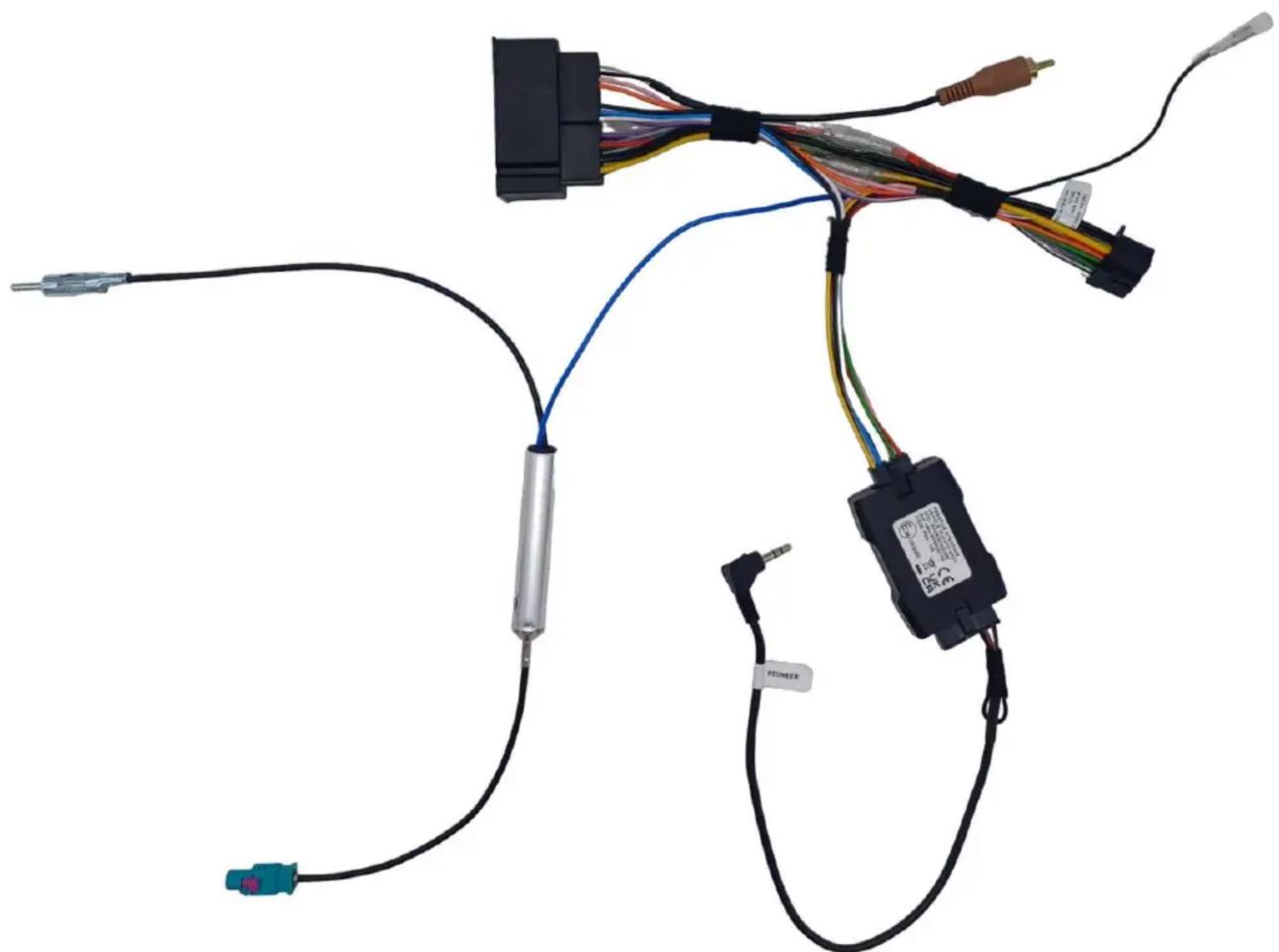

Electrical wiring harness with various components and connectors (no visible text or symbols)

All installation work must be performed by a qualified professional installer only.

The manufacturer / dealer is not liable for any kind of incidental or indirect damages.

01/2024 ALL RIGHTS RESERVED. Technical changes possible. No liability for misprints.

In order to prevent ESD damage, the WHEEL REMOTE JACK must be connected before plugging in the connectors on car side

Connect cables to the radio side as follow:

1- To CAR CONNECTORS
2- MALE RCA PLUG – To RADIO CAMERA INP
3- The black wire GND
4- RADIO CONNECTOR
5- To PIONEER WIRED REMOTE SOCKET (NOTE: Don't connect to microphone socket)
6- PHANTOM POWER; the functions are:

6a- JACK DIN - To RADIO ANTENNA connector

6b- MALE FAKRA - To CAR ANTENNA connector

The steering wheel buttons perform the following functions (if supported by the radio):

1- Volume +
2- Volume –
3- Accept incoming call
4- Reject incoming call
5- Mute
6- Voice
7- Seek up
8- Seek down

All installation work must be performed by a qualified professional installer only. The manufacturer / dealer is not liable for any kind of incidental or indirect damages. 01/2024 ALL RIGHTS RESERVED. Technical changes possible. No liability for misprints.
