Produkttyp	OEM Rückfahrkamera-Erhaltungskit
Marke	PIONEER
Modellnummer	CA-BC-DAC.001
Kompatibilität	DACIA Duster, Sandero, Logan (ab Baujahr 2015)
Kit-Inhalt	OEM Rückfahrkamera-Erhaltungskit mit Kabelbaum und Steckverbindern
Anschlüsse	5 Kabel: Radio-Seite, Rückfahrsignal, Masse, Kamerasignal, Fahrzeug-Seite
Installation	Nur durch qualifiziertes Fachpersonal
Haftung	Keine Haftung für indirekte Schäden
Dokumentation	Bedienungsanleitung im PDF-Format (2 Seiten)
Veröffentlichungsdatum	November 2016
Rechte	Alle Rechte vorbehalten, technische Änderungen möglich
Kategorie	Nicht kategorisiert
Sprache der Anleitung	Deutsch

Häufig gestellte Fragen - CA-BC-DAC.001 PIONEER

Was ist das Pioneer CA-BC-DAC.001 Kit?

Es handelt sich um ein OEM Rückfahrkamera-Erhaltungskit für DACIA-Fahrzeuge (Duster, Sandero, Logan ab 2015), das den Anschluss der werkseitigen Kamera an ein neues Radio ermöglicht.

Welche Fahrzeuge sind mit dem Kit kompatibel?

Das Kit ist kompatibel mit DACIA Duster, Sandero und Logan ab Baujahr 2015.

Muss ich das Kit selbst installieren?

Die Installation sollte nur von qualifiziertem Fachpersonal durchgeführt werden, um Schäden zu vermeiden.

Welche Kabel sind im Kit enthalten?

Das Kit enthält fünf Kabel: Radio-Seite, Rückfahrsignal, Masse, Kamerasignal und Fahrzeug-Seite mit entsprechenden Steckverbindern.

Kann ich das Kit mit jedem Radio verwenden?

Das Kit ist für den Anschluss an ein Nachrüstradio mit Kamera-Eingang und Rückfahrsignal ausgelegt. Die Kompatibilität sollte vor dem Kauf geprüft werden.

Gibt es eine Garantie auf das Kit?

Die Garantie unterliegt den Bedingungen des Herstellers. Bitte wenden Sie sich an den Pioneer-Kundendienst oder Ihren Händler.

Wie pflege ich das Kit?

Reinigen Sie die Kabel und Stecker nur mit einem trockenen Tuch. Vermeiden Sie Feuchtigkeit und scharfe Reinigungsmittel.

Wo finde ich die vollständige Installationsanleitung?

Die Anleitung steht als PDF-Download auf der Produktseite zur Verfügung und umfasst zwei Seiten mit Schaltplan.

Kann ich das Kit auch für andere Fahrzeugmarken verwenden?

Das Kit ist speziell für DACIA-Modelle ab 2015 entwickelt. Eine Verwendung für andere Marken wird nicht empfohlen.

Was ist im Kit nicht enthalten?

Das Kit enthält nur den Kabelbaum und Stecker. Kamera, Radio und Werkzeug sind nicht im Lieferumfang enthalten.

BEDIENUNGSANLEITUNG CA-BC-DAC.001 PIONEER

OEM Rear View Camera Retention kit for:

DACIA

Model: Duster; Sandero; Logan;

Year: 2015>

Kit content: OEM Rear View Camera Retention Kit

Customer code: CA-BC-DAC.001

Coiled electrical cable with attached RoBear-01 sensor and terminal connector (no text or symbols on components)

INSTALLATION MANUAL

All installation work must be performed by a qualified professional installer only.

The manufacturer / dealer is not liable for any kind of incidental or indirect damages.

11/2016 ALL RIGHTS RESERVED. Technical changes possible. No liability for misprints. R0

All installation work must be performed by a qualified professional installer only.

The manufacturer / dealer is not liable for any kind of incidental or indirect damages.

11/2016 ALL RIGHTS RESERVED. Technical changes possible. No liability for misprints.

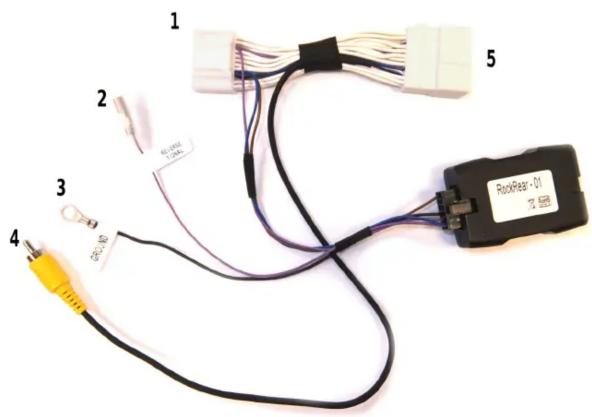

Connect cables to the side as follow:

1- to RADIO SIDE CONNECTOR
2- REVERSE INPUT SIGNAL: to RADIO REVERSE GEAR SIGNAL
3- to GND (CHASSIS)
4- REAR CAMERA SIGNAL to RADIO CAMERA IN
5- to CAR SIDE CONNECTOR
